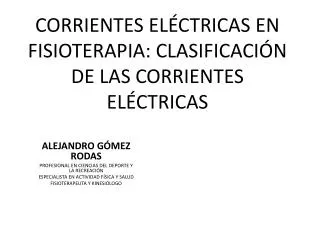

  1. CORRIENTES ELÉCTRICAS EN FISIOTERAPIA: CLASIFICACIÓN DE LAS CORRIENTES ELÉCTRICAS ALEJANDRO GÓMEZ RODAS PROFESIONAL EN CIENCIAS DEL DEPORTE Y LA RECREACIÓN ESPECIALISTA EN ACTIVIDAD FÍSICA Y SALUD FISIOTERAPEUTA Y KINESIÓLOGO

  2. TIPOS DE CLASIFICACIÓN DE LA CORRIENTE ELÉCTRICA • Según la polaridad • Continua o alterna • Según la fase • Monofásica o bifásica • Según la forma de la corriente • En estado constante o variable (Si la intensidad varía o no con respecto al tiempo) • Según la forma y sucesión de impulsos: • Interrumpida o ininterrumpida • Según la frecuencia: • Número de ondas que son emitidas por segundo (baja frecuencia, media frecuencia y alta frecuencia) • NUNCA DEBEN SER MEZCLADOS SINO ENTENDIDOS COMO CLASIFICACIONES PARALELAS

  3. SEGÚN FRECUENCIA DE SUCESIÓN DE IMPULSOS • La frecuencia se define como número de impulsos que se emiten por segundo: • Galvánica • Corriente de baja frecuencia (1-1000 Hz) • Rectangulares • Triangulares • Farádicas y Neofarádicas • Ultraexcitantes de Träbert • Diadinámicas de Bernard • TENS • Corriente de media frecuencia (1000-100.000 Hz): • Interferenciales • Estimulación Rusa de Kotz • Corriente de alta frecuencia (> 100.000 Hz): • Corriente de Onda Corta • Microondas • UHF

  4. CORRIENTE GALVÁNICA • Corriente continua porque carece de alternancia, monofásica porque su representación coincide en una sola fase, en estado constante porque su intensidad no presente variación a lo largo del tiempo • Como la corriente galvánica no tiene forma de impulsos y, por tanto, no tiene frecuencia, pues no puede ser clasificada ni desde la forma de los impulsos ni desde la frecuencia de los impulsos • Es una corriente de elevado componente galvánico, produciendo efectos químicos

  5. EFECTOS • Térmico: • Se da porque el paso de energía por las moléculas produce calor que sube de 2 a 3 grados centígrados solamente • Químico: • Al paso de corriente por piel y tejidos, cuyos elementos, están cargados disueltos en el agua corporal (líquido intersticial, sangre, etc…), dependiendo de la polaridad elegida, se disociarán los iones que están presentes, x ej: Cloruro de sodio negativo migrará al positivo, provocando efecto electroquímico. Dependiendo de la polaridad se producirán entonces reacciones de óxido (sustancia pierde electrones)-reducción (sustancia gana electrones) • Físicos: • Las moléculas cargadas eléctricamente (proteínas, lipoproteínas, etc..), con el paso de corriente migran hacia uno de los polos, sin producir cambios en configuración molecular, esto produce excitación de nervios periféricos, dado que el sodio y el potasio, se mueven a través de la membrana celular

  6. EFECTOS POLARES • En Ánado: • Es electrodo positivo, hacia él migran cargas negativas. Si se pone como activo (electrodo pequeño), hacia él migrarán los electrones (negativos): se disminuye el Ph y se produce reacción ácida produciendo quemadura ácida, provocando una quemadura seca. Otro de los efectos es la coagulación, vasoconstricción, sedación, una actividad metabólica baja con absorción de calor. Se aplica por tanto, en procesos de inflamación (itis)

  7. EFECTOS POLARES • En Cátodo: • En el cátodo, que es el electrodo negativo tengo reacciones alcalinas con quemaduras de tipo alcalina que es blanda y húmeda, produce vasodilatación, irritación, actividad metabólica alta, por tanto, estimula sistema nervioso simpático. Se aplica en procesos crónicos como artrosis y tiene acción excitadora

  8. EFECTOS INTERPOLARES • Son los efectos resultantes en los tejidos que se encuentran entre el ánodo y cátodo: • Se produce acción vasomotora (vasodilatación) y trófica, me produce nutrición a nivel muscular, celular, efectos analgésicos, antinflamatorios por barrido de metabolitos, actúa sobre sistema nervioso, es decir, es excito-motriz, produce contracción sostenida. (ojo, para excitar sistema neuromuscular debo generar interrupciones de la corriente continua, por tal razón, debo generar pausas de los impulsos)

  9. CONSIDERACIONES DE APLICACIÓN • Produce quemadura y por eso es muy poco usada • Se usa generalmente para iontoferesis. Para disminuir el riesgo de quemadura, hago aplicaciones de sólo 15 minutos. Si se hace baño con galvánica (un tanque donde se meten los electrodos) el tiempo es más grande. • Se debe revertir la polaridad cada cierto tiempo para evitar quemadura. • Cuando pongo los electrodos de igual tamaño es porque quiero los efectos interpolares. El electrodo pequeño es el electrodo activo y el grande es el dispersivo. • Debo hacer un acople perfecto entre el electrodo y la piel del paciente. Cuando no hay buen acople, la corriente se concentra en el punto donde hay contacto y puede producir quemadura fácilmente.

  10. CONSIDERACIONES DE APLICACIÓN • Se dispone bajo un solo canal tanto el ánodo como el cátodo y simplemente se utiliza electrodo pequeño donde elija el que quiera predominar el efecto polar • Cuando se eligen efectos selectivos en cátodo o ánodo, la aplicación no debe pasar de 5 a 10 minutos porque los electrones se acumulan en un solo electrodo y produzco quemadura. • Cuando se quieren efectos interpolares, se debe estar cambiando polaridad para que el flujo no se acumule y puede durar hasta 30 minutos

  11. INDICACIONES Y CONTRAINDICACIONES • No se debe aplicar en pacientes con alteración del trofismo de la piel, pieles delgadas muy susceptibles a quemaduras. • No se debe aplicar en pacientes con alteraciones de la sensibilidad, tampoco en pacientes con extremidades isquémicas porque una extremidad isquémica no puede regular temperatura porque la sangre regula la temperatura en su flujo y se aumentan los efectos calóricos y el riesgo de quemadura.

  12. INDICACIONES Y CONTRAINDICACIONES • Está indica en procesos de cicatrización, como ayuda a cicatrizar no sólo piel y músculo sino hueso, por tanto en fracturas y retardos de consolidación como pseudoartrosis, en las parálisis de nervio periférico y para disminuir dolor. • No está indicada en una endoprótesis, osteosíntesis, marcapasos (aumenta sistema nervioso simpático), embarazo, tumores malignos, tromboflebitis, zonas próximas a glándulas endocrinas, sobre heridas abiertas y respuestas neurovegetativas exageradas como mareos, sudoración, palidez

  13. GALVÁNCIA INTERRUMPIDA 8000 Hz • Para reducir el componente galvánico, apareció una forma modificada de corriente galvánica conocida como corriente galvánica interrumpida a 8000 Hz • Objetivo: provocar la interrupción de la corriente galvánica un número elevado de veces, convirtiéndola en una corriente rectangular interrumpida • Mejora la tolerancia del paciente y con disminución de componente químico

  14. GALVÁNCIA INTERRUMPIDA 8000 Hz • Este tipo de corriente será entonces continua, monofásica, en estado variable de intensidad, con forma de impulsos rectangulares, es interrumpida a 8000 ciclos por segundo, no modulada. • Teóricamente será una variedad de media frecuencia • Origina contracciones musculares parecidas a las voluntarias en músculos desnervados

  15. CORRIENTES VARIABLES DE BAJA FRECUENCIA 1 – 1000 Hz • Rectangulares • Triangulares • Farádicas y Neofarádicas • Ultraexcitantes de Träbert • Diadinámicas de Bernard • TENS

  16. CORRIENTE FARÁDICA • Su denominación debida a Michael Faraday • Su representación gráfica la hace una corriente alterna, bifásica, asimétrica y no equilibrada, en estado variable de intensidad, con forma de impulso triangular e interrumpidos y de baja frecuencia porque su duración de impulso es de 1 ms y una duración de pausa de 19 ms, por tanto, el período de la corriente es de 20 ms, lo que equivaldría a una frecuencia de 50 Hz

  17. CORRIENTE NEOFARÁDICA • Debido a dificultades en la producción de la corriente farádica, aparece modificación en su forma de onda llamada neofarádica • Hizo que fuera la finalmente utilizada en el electrodiagnóstico de estimulación • Se define como corriente continua, monofásica, en estado variable de intensidad, con forma de impulsos triangular, interrumpidos y de baja frecuencia 50 Hz

  18. CORRIENTE NEOFARÁDICA • También puede ser utilizada con una pequeña variación en la forma de sus impulsos, siendo rectangulares • Será entonces continua, monofásica, en estado variable, rectangular con impulsos interrumpidos, perteneciendo al campo de la baja frecuencia, siendo de 50 Hz

  19. TRENES DE IMPULSOS FARÁDICOS • La corriente farádica tiene el objetivo de electrodiagnóstico y el objetivo terapéutico en forma de trenes para provocar una estimulación muscular para evitar la atrofia en estados patológicos • Su representación es una sucesión de impulsos de corriente continua, monofásicos, en estado variable, impulsos de forma rectangular, interrumpidos, modulados en intensidad, porque la amplitud cambia progresivamente, con frecuencia de 50 Hz

  20. USOS DE LAS CORRIENTES FARÁDICAS Y NEOFARÁDICAS • Para la estimulación muscular mediante corrientes farádicas, la inervación del músculo debe ser esencialmente buena. • Se utiliza en casos de: • Reinervación incipiente • Atrofias causadas por inmovilizaciones prolongadas • Sobre secuelas musculares posteriores a la recuperación de una parálisis periférica • En pacientes con incapacidad de contracción consciente de ciertos músculos posterior a traumatismos y cirugía

  21. CORRIENTE PULSANTE TRIANGULAR • Su representación gráfica es continua, monofásica, en estado variable, con su sucesión de impulsos en forma triangular o exponencial, interrumpidos, no modulados y pertenecientes al grupo de baja frecuencia

  22. CORRIENTE ULTRAEXCITANTE DE TRÄBERT • Su representación es continua, monofásica, en estado variable con sucesión de impulsos rectangular, interrumpidos, no modulados y pertenecientes a la baja frecuencia con duración de impulso de 2 ms y de pausa de 5 ms correspondiente a una frecuencia de 142 Hz

  23. CORRIENTE ULTRAEXCITANTE DE TRÄBERT • Su efecto es analgésico intenso • Se debe intentar mantener una intensidad que no provoque contracciones fuertes, pues son mal toleradas • Se usan más habitualmente en la espalda que en el resto del cuerpo • Se deben usar electrodos grandes que aumenten la tolerancia del paciente • Se debe subir la intensidad hasta conseguir el umbral de tolerancia • La duración del tratamiento será de 20 minutos, con inversión de la polaridad pasados 10 minutos • Generan mucha fatiga muscular

  24. CORRIENTES DIADINÁMICAS DE BERNARD • Su objetivo terapéutico es principalmente analgésico • Tiene 6 formas distintas con variaciones en la sucesión de sus impulsos, produciendo variaciones en sus efectos • La primera forma es la difásica fija • Será corriente continua, monofásica, en estado variable, con impulsos hemisinusoidales ininterrumpidos, no modulados de baja frecuencia 100 Hz

  25. DIADINÁMICA DIFÁSICA FIJA • Tiene excelente efecto analgésico y espasmolítico • Aplicaciones cortas • A intensidades bajas, el paciente va experimentar sensación de hormigueo • A intensidades altas, contracciones musculares

  26. DIADINÁMICA DE BERNARD MONOFÁSICA FIJA • Es continua, monofásica, en estado variable con impulsos hemisinusuoidales, interrumpidos no modulados con duración de impulsos de 10 ms y pausa de 10 ms = 50 Hz • Tiene efecto estimulante del tejido muscular, provocando contracciones visibles. • Se utiliza como agente analgésico en estados subagudos y crónicos

  27. DIADINÁMICAS DE BERNARD DE LARGOS PERÍODOS • Corriente continua, monofásica, en estado variable con impulsos hemisinusoidales, ininterrumpidos, modulados en intensidad, con duración de impulsos de 10 ms = 100 Hz • Se perciben fases alternantes de cosquilleo y contracción muscular, pero nunca dolor o espasmo muscular. • Tiempo de aplicación de 10- 12 minutos

  28. DIADINÁMICAS DE BERNARD DE CORTOS PERÍODOS • Corriente continua, monofásica, en estado variable, con impulsos hemisinusoidales, interrumpidos, modulados en frecuencia, durante un tiempo tendrá un valor de frecuencia y durante otro tiempo, otro valor de frecuencia • Provoca contracciones musculares fuertes • Se producen sensaciones de cosquilleo y contracción muscular • Fuerte efecto estimulante de circulación sanguínea: efecto en edema agudo y crónico • Genera analgesia • Tiempo de aplicación 10-15 minutos

  29. DIADINÁMICAS DE BERNARD RITMO SINCOPADO • Corriente continua, monofásica, en estado variable, con impulsos hemisinusoidales, interrumpidos, con duración de impulsos de 10 ms y pausas de 10 ms = 50 Hz • Sensación parecida a la aplicación de cortos períodos pero más enérgica • Se usa para evitar acomodación neuromuscular con fines estimulantes tróficos y circulatorios

  30. CORRIENTE TENS (Estimulación eléctrica transcutánea de los nervios) - ANALGÉSICA • Corriente alterna, bifásica, asimétrica, equilibrada, en estado variable, formada por sucesión de impulsos rectangulares, interrumpidos, no modulados y correspondientes al grupo de baja frecuencia

  31. MODALIDAD TIPO TENS FORTALECIMIENTO MUSCULAR • Corriente alterna, bifásica, simétrica, equilibrada, en estado variable con sucesión de impulsos rectangulares interrumpidos, no modulados y correspondientes al grupo de la baja frecuencia

  32. CORRIENTES DE MEDIA FRECUENCIA • Interferenciales • Estimulación Rusa de Kotz

  33. INTERFERENCIALES • Se emiten en forma de trenes o paquetes de impulsos, caracterizada por ser alterna, bifásica, en estado variable con impulsos simétricos equilibrados, sinusoidales, ininterrumpidos, modulados en intensidad pertenecientes a la media frecuencia

  34. INTERFERENCIALES • Utilizan 2 circuitos, uno con frecuencia fija de 4000 Hz y el otro con una frecuencia de 4000 Hz hasta 4250 Hz. • Estos circuitos se van a cruzar, lo que producirá el efecto de batido, es decir, la interferencia de dos frecuencias en un punto • Esto da como resultado una onda con una frecuencia que será la diferencia de las anteriores • Método de aplicación tetrapolar

  35. EFECTOS CORRIENTES INTERFERENCIALES • Disminución del dolor por estimulación de fibras mielínicas de gran diámetro: teoría de la compuerta • Normalización del balance neurovegetativo por descargas ortosimpáticas procedentes de la estimulación de fibras mielínicas • A condición de: • Intensidad relativamente baja • Frecuencia relativamente alta • Efecto de batido • En procesos agudos: intensidades bajas y tiempo corto • En proceso crónicos: intensidades más elevadas y tiempos más prolongados

  36. INDICACIONES Y CONTRAINDICACIONES CORRIENTES INTERFERENCIALES • Contraindicaciones: • Tumores • Tuberculosis • Afecciones dermatológicas • Trombosis – tromboflebitis • Embarazo • Marcapasos • Indicaciones: • Contracturas musculares • Procesos artrósicos • Contusiones, esguinces, luxaciones • Bursitis, tendinopatías • Atrofia muscular • Neuralgias • Distrofias musculares

  37. CORRIENTE DE ESTIMULACIÓN RUSA - KOTZ • Se emite en forma de trenes o paquetes de impulsos, caracterizada por ser alterna, bifásica, en estado variable, con impulsos rectangulares,simétricos, equilibrados, ininterrumpidos pertenecientes a la media frecuencia

  38. CORRIENTE DE ESTIMULACIÓN RUSA - KOTZ • El objetivo de esta corriente es la estimulación muscular, reduciendo molestias sensitivas • Utiliza para ello frecuencias desde 2500 Hz hasta 4000 Hz • Se realiza mediante aplicación bipolar de electrodos • Se programan las formas deseadas de trenes, el tiempo de impulso, las pausas y la frecuencia de trenes, generalmente entre 20 y 150 Hz

  39. INDICACIONES CORRIENTE DE ESTIMULACIÓN RUSA - KOTZ • Atrofias por desuso • Períodos de inmovilización • Fortalecimiento en procesos post-quirúrgicos • Rehabilitación deportiva
