Presentation Transcript
fr bord hesabi derleyen ozan yurdug l istanbul marine project www istanbulmarine com

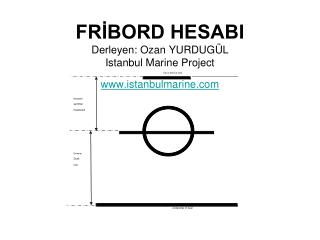

Top of Deck at side

Assigned

summer

freeboard

Summer

Draft

USK

underside of keel

FRİBORD HESABIDerleyen: Ozan YURDUGÜLIstanbul Marine Projectwww.istanbulmarine.com
fr bord nasil hesaplanir
FRİBORD NASIL HESAPLANIR

FRİBORD HESABININ AŞAMALARI

  • TABLODAN FRİBORD DEĞERİNİ OKUMA

TABULAR FREEBOARD

  • DÜZELTMELERİ HESAPLAMA

CB,

BOY,

DERİNLİK,

ÜST YAPI,

ŞİYER

  • EKLEME VE ÇIKARMALAR

SUMMER,

WINTER,

FRESH WATER

NORTH ATLANTIC

fribord markas
Fribord markası

Gemilerin mastoride sancak ve iskele bordasına standard ölçülerde monte edilir.

fr bord nasil hesaplanir1
FRİBORD NASIL HESAPLANIR

A. TABLODAN OKUMA

  • Geminin tipi belirlenir.
    • A tipi gemiler: Tankerler
    • B tipi gemiler: Diğerleri
  • Fribord boyutları belirlenir.
  • Tablolardan fribord değeri okunur.
fr bord nasil hesaplanir2
FRİBORD NASIL HESAPLANIR
  • Fribord boyu: Fribord boyu %85D’deki kaimelerarası boy veya aynı yükseklikleki suhattı boyunun %96’sı hesaplanır, büyük olan alınır.
  • Fribord derinliği: Fribord derinliği gemi ortasında gemi derinliği artı fribord güvertesi stringer levhası kalınlığı olarak veya derinlik artı TD(L – S)/Lolarak hesaplanır.

TD:Fribord güvertesindeki ortalama levha kalınlığı.

S : Toplam üst yapı boyu.

TS:Fribord güvertesindeki stringer levhasının kalınlığı.

fr bord nasil hesaplanir3
FRİBORD NASIL HESAPLANIR
  • Blok katsayısı: %85D’deki blok katsayısı alınır. Bu değer hiçbir koşulda 0.68’in altında alınmaz.
d zeltmeler
DÜZELTMELER

1. Boy Düzeltmesi

Tekne B tipinde ve 24<L(m)<100 arasında ise ve ΣE/L < 0.35 ise

Tablodan bulunan fribord değeri yandaki hesabın sonucu kadar

ARTIRILIR

E: Üst yapıların toplam boyu

L: Gemi boyu

2. Blok Katsayısı Düzeltmesi:

Buradaki CB değeri

olarak hesaplanacaktır.

L:Gemi boyu

B:Gemi genişliği

D: Derinlik

Burada bulunan CB değeri CB ≤ 0,68 ise herhangi bir düzeltme

yapılmaz CB >0,68 ise yandaki işlemin sonucuyla

ÇARPILARAK ARTIRILIR

d zeltmeler1
DÜZELTMELER

3. Derinlik Düzeltmesi

Df>L/15 ise derinlik düzeltmesi ARTIRIM ya da AZALTIM(mm) olarak yapılır.

R= L/0,48 L< 120 m ise

R=250 L> 120 m ise

d zeltmeler2
DÜZELTMELER

4. Üst Yapı Düzeltmesi

Gemideki güverte evi, kasara, trunk vb. üst yapılar fribord miktarını İNDİRİM şeklinde etkiler.

İndirim şekli yanda gösterilmiştir. Ara değerler için interpolasyon yapılır.

Ancak bu indirim miktarı, üst yapının gemi boyu ve eninin tamamını kapladığı ve standard yükseklikte olduğu durumda %100 oranında yapılır. Aksi takdirde etkin boyun fribord boyuna oranına karşılık gelen yüzde miktarıyla (tablodan bulunur) orantılanır.

24 < L < 85 ise

85 < L ≤ 122 ve L ≥ 122 ise

d zeltmeler3
DÜZELTMELER

Etkin Boy: E= lx b/B x h/H

  • b: Üst yapı genişliği
  • B: Gemi genişliği
  • l: Üst yapı boyu
  • h: Üst yapı yüksekliği
  • H: standart güverte yüksekliği

STANDARD YÜKSEKLİKLER

Length (m) Set Güverte Diğer Üstyapılar

30 ve altı 0.90 1.80

75 1.20 1.80

125 ve üstü 1.80 2.30

d zeltmeler4
DÜZELTMELER

5. Şiyer Düzeltmesi

Fribord hesabı yapılacak geminin şiyer profili Tablo-1’de verilen standard şiyerden farklı ise, geminin şiyer profili ile standart şiyer profili Tablo-1’de verilen faktörler ile çarpılır ve her bir şiyer için bulunan toplamın farkı alınıp 16’ya bölünür. yandaki bağıntı ile çarpılır

  • baş veya kıç kaimelerdeki güverte yükseklikleri standarttan farklı ise (h≠H), ifadesinden aşağıdaki değer çıkarılacaktır.
  • y : Baş ve kıç kaimelerdeki güverte yüksekliği ile standart güverte yüksekliği arasındaki fark.
  • L' : Baş veya kıç kasara uzunluğu
  • L : Gemi boyu
  • Şiyer düzeltmesi sonucu yapılacak fribord azaltması her 100 m gemi boyu için 125 mm’yi geçemez.
d zeltmeler5
DÜZELTMELER

Asgari Baş Bodoslama Yüksekliği

The bow height (Fb), defined as the vertical distance at the forward

perpendicular between the waterline corresponding to the assigned summer

freeboard and the designed trim and the top of the exposed deck at side shall

be not less than:

for ships below 250 metres in length,

56 L (1-(L / 500))(1.36 / (Cb+0.68))millimetres;

for ships of 250 metres and above in length,

7000 (1.36 / (Cb+0.68))millimetres;

where

L is the length of the ship in metres,

Cb is the block coefficient which is to be taken as not less than 0.68

Fb = (6075(L/100)-1875(L/100)2 + 200(L/100)3) x (2.08 + 0.609Cb-

1.603Cwf - 0.0129(L/d1))

Where,

Fb is the calculated minimum bow height, in mm;

L is the length, as defined in regulation 3, in m;

B is the moulded breadth, as defined in regulation 3, in m;

d1 is the draught at 85% of the depth D, in m;

Cb is the block coefficient, as defined in regulation 3;

Cwf is the waterplane area coefficient forward of L/2:

Cwf = Awf/{(L/2) x B};

Awf is the waterplane area forward of L/2 at draught d, in m2.

For ships to which timber freeboards are assigned, the summer freeboard (and

not the timber summer freeboard) is to be assumed when applying paragraph

(1).

fribord hesab zet
Fribord Hesabı Özet

Standard Fribord Tablodan okunur FT

Boy Düzeltmesi +FL

CB Düzeltmesi (FT +FL) x FC

Derinlik Düzeltmesi + -FD

Üst Bina Düzeltmesi + -FSS

Şiyer Düzeltmesi + -FSS

Bu değer yaz fribordudur

ekleme ve ikarmalar
EKLEME VE ÇIKARMALAR

DİĞER FRİBORDLAR

Tropik Su Fribordu FT= Fs-T/48 mm

Kış Fribordu Fw= Fs+T/48 mm

K. Atlantik Fribordu FWNA= Fw+50 mm

Tatlı su azaltması FF= Fs- D/4TPC mm

Tropik Tatlı Su FFT= FF-T/48 mm
