  1. Roteamento Estático Protocolos e Conceitos de Roteamento – Capítulo 2

  2. Objetivos • Definir a função geral que um roteador desempenha em redes. • Descrever as redes conectadas diretamente e as diferentes interfaces de roteador. • Examinar redes conectadas diretamente na tabela de roteamento e usar o protocolo CDP. • Descrever rotas estáticas com interfaces de saída. • Descrever rotas estática padrão e de sumarização. • Examinar como os pacotes são encaminhados ao usar rotas estáticas. • Identificar como gerenciar, identificar e solucionar problemas de rotas estáticas.

  3. Papel do Roteador • Funções do Roteador Selecionar o melhor caminho Encaminhar pacotes até o destino • Apresentando a topologia 3 Roteadores da serie 1800 conectador via links WAN Cada roteador conecta-se a uma LAN representada por um Switch e um PC Ver item 2.1.2

  4. Papel do Roteador Atividade 2.1.3 (2) • Conexões do Roteador para redes WAN -O roteador possui portas DB-60 que suportam 5 padrões diferentes de cabeamento (Smart Serial possui 26 pinos)

  5. Papel do Roteador • Conexões do Roteador para redes Ethernet -2 tipos de cabos podem ser utilizados: Direto e Cruzado • Direto é utilizado para conectar: -Switch-ao-Roteador, Switch-ao-PC, Hub-ao-PC, Hub-ao-Servidor • Cruzado é usado para conectar: -Switch-ao-Switch, PC-ao-PC, Switch-ao-Hub, Hub-ao-Hub, Router-ao-Router, Router-ao-Servidor

  6. Interfaces • Examinando as Interface do Roteador -Comando show ip route – utilizado para visualizar a tabela de roteamento -Comando show interfaces – utilizado para visualizar o estado de uma interface e outras propriedades “Administratively down” = desativada administrativamente “Line protocol is down” = Protocolo de linha está inativo -Comando show ip interface brief – utilizado para visualizar informações resumidas das interfaces -Comando show running-config – utilizado para visualizar a configuração em execução do roteador • R1#show interfaces fastethernet 0/0 • FastEthernet0/0 is administratively down, line protocol is down

  7. Interfaces • Configurando uma inteface Ethernet -Por padrão todas as interfaces serias e Ethernet estão desativadas -Para habilitar uma interface utiliza-se o comando no shutdown Nenhuma interface foi configurada até o momento!

  8. Interfaces R1(config)#interface fastethernet 0/0 R1(config-if)#ip address 172.16.3.1 255.255.255.0 R1(config-if)#no shutdown *Mar 1 01:16:08.212: %LINK-3-UPDOWN: Interface FastEthernet0/0, changed state to up *Mar 1 01:16:09.214: %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up • Configurando uma inteface Ethernet

  9. Interfaces • Configurando uma inteface Ethernet

  10. Interfaces • Configurando uma inteface Ethernet Cada interface do roteador deve pertencer somente a uma sub-rede, ou seja, se ao configurar uma roteador for colocado um endereço de uma mesma sub-rede já configurada em outra interface será apresentada uma mensagem de erro. R1(config)#int fa0/0 R1(config-if)#ip address 172.16.3.1 255.255.255.0 R1(config-if)#no shutdown R1(config-if)#exit R1(config)#int fa0/1 R1(config-if)#ip address 172.16.3.2 255.255.255.0 172.16.3.0 overlaps with FastEthernet0/0 R1(config-if)#

  11. Interfaces • Verificando a interface Ethernet -show interfaces FastEthernet 0/0 – comando utilizado para visualizar o estado da porta fastEthernet -show ip interface brief -show running-config • Interfaces Ethernet participam do ARP Atividade 2.2.3 (3)

  12. Interfaces • Configurando a interface Serial -Entre no modo de configuração de interface -Insira o endereço IP e máscara de sub-rede -Emita o comando no shutdown • Exemplo: -R1(config)#interface serial 0/0-R1(config-if)#ip address 172.16.2.1 255.255.255.0-R1(config-if)#no shutdown

  13. Interfaces • Examinando interfaces do Roteador -Conectando fisicamente uma interface do roteador -A conexão de camada física da WAN possui 2 lados: • Data Circuit-terminating Equipment (DCE) – Lado do provedor de serviços. O CSU/DSU é um dispositivo DCE • Data Terminal Equipment (DTE) – Tipicamente um roteador é o dispositivo DTE

  14. Interfaces • Configurando links Seriais em um ambiente de laboratório • Um lado da conexão serial deve ser considerado o DCE • Isto requer que seja gerado o clock – utilize o comando clock rate • Exemplo: -R1(config)#interface serial 0/0-R1(config-if)#clock rate 64000 • Interface Seriais necessitam de um clock para controlar a temporização da comunicação

  15. Tabela de Roteamento e Protocolo CDP • Propósito do comando debug ip routing • Permite visualizar alterações realizadas pelo roteador quando rotas são removidas ou adicionadas • Exemplo: Ver item 2.3.1 (2) Atividade 2.3.1 (3)

  16. Tabela de Roteamento e Protocolo CDP • Quando um roteador possui somente as interfaces configuradasenenhum protocolo de roteamento então: -A tabela de roteamento contém somente redes diretamento conectadas -Somente dispositivos que estão na rede diretamente conectada são alcançáveis

  17. Tabela de Roteamento e Protocolo CDP

  18. Tabela de Roteamento e Protocolo CDP • Verificando cada rota O comando ping é utilizado para verificar a conectividade fim-a-fim Ver item 2.3.2 (2) Atividade 2.3.2 (3)

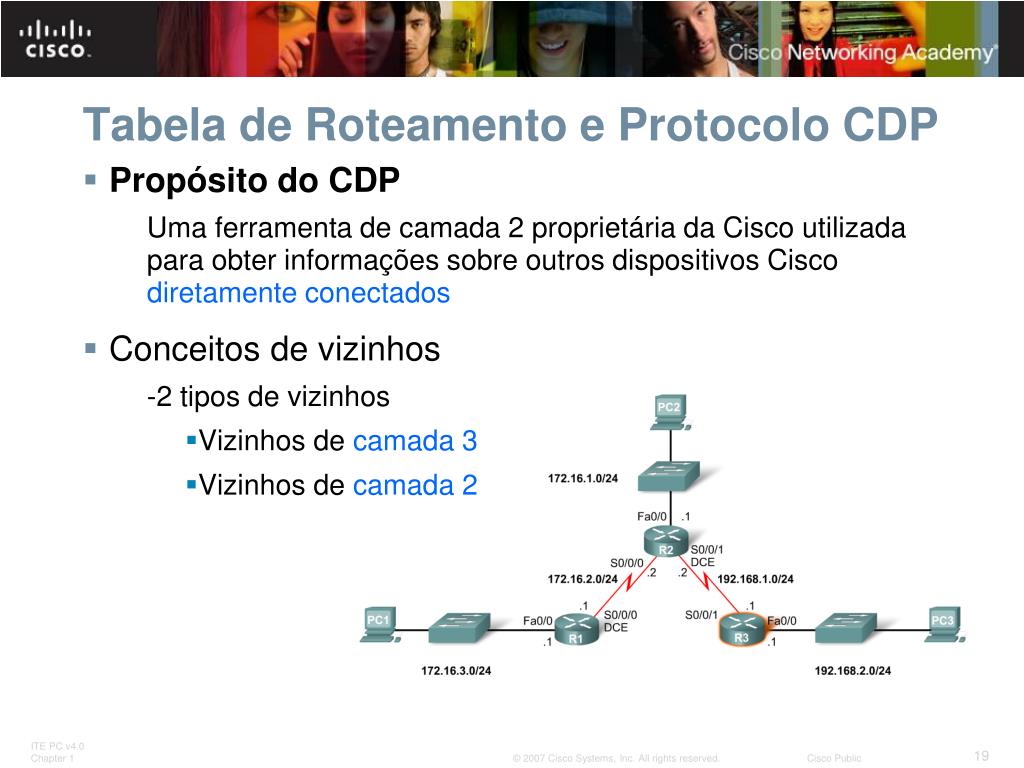

  19. Tabela de Roteamento e Protocolo CDP • Propósito do CDP Uma ferramenta de camada 2 proprietária da Cisco utilizada para obter informações sobre outros dispositivos Cisco diretamente conectados • Conceitos de vizinhos -2 tipos de vizinhos • Vizinhos de camada 3 • Vizinhos de camada 2

  20. Tabela de Roteamento e Protocolo CDP • Comandos de visualização do CDP • Comando show cdp neighbors -Mostra as seguintes informações: • ID do dispositivo vizinho • Interface local • Valor de Holdtime, em segundos • Code de capacidade do dispositivo vizinho • Plataforma de hardware do vizinho • ID da porta do vizinho

  21. Tabela de Roteamento e Protocolo CDP • Comandos de visualização do CDP • Comando show cdp neighbors detail -Interessante para determinar erros de configuração IP

  22. Tabela de Roteamento e Protocolo CDP • Desabilitando o CDP Atividade 2.3.3 (3) e 2.3.4 (2) Ver item 2.3.4 (1)

  23. Rotas Estáticas com Interfaces de Saída • Propósito de uma rota estática Uma rota configurada manualmente é utilizada quando se faz o roteamento de uma rede para um rede stub “Rede stub é uma rede acessada por uma única rota”

  24. Rotas Estáticas com Interfaces de Saída • Comando ip route • Para configurar uma rota estática utiliza-se o seguinte comando: ip route • Exemplo:

  25. Rotas Estáticas com Interfaces de Saída • Dissecando a sintaxe do comando ip route • ip route – comando para configurar uma rota estática • 172.16.1.0 – endereço da rede de destino • 255.255.255.0 – máscara de sub-rede da rede de destino • 172.16.2.2 – Endereço IP da interface Serial 0/0/0 no R2, que é o “próximo salto” para a se alcançar a rede de destino • R1(config)#ip route 172.16.1.0 255.255.255.0 172.16.2.2

  26. Rotas Estáticas com Interface de Saída • Configurando rotas para duas ou mais redes remotas Utilize os seguintes comandos para R1: • R1(config)#ip route 192.168.1.0 255.255.255.0 172.16.2.2 • R1(config)#ip route 192.168.2.0 255.255.255.0 172.16.2.2

  27. Rotas Estáticas com Interface de Saída • 3 princípios de roteamento do Zinin • Princípio 1: “Todos os roteadores tomam suas decisões sozinhos com base nas informações presentes em sua tabela de roteamento.“ • Princípio 2: “O fato de um roteador ter determinadas informações em sua tabela de roteamento não significa que todos os roteadores tenham as mesmas informações.“ • Princípio 3: “As informações de roteamento sobre um caminho de uma rede para outra não fornecem informações de roteamento sobre o caminho inverso ou de retorno."

  28. Rotas Estáticas com Interface de Saída • Utilizando os 3 princípios de roteamento do Zinin, como você responderia aos seguintes questionamentos: -Pacotes com origem no PC1 alcançarão o destino? -Isto significa que qualquer pacote dessas redes, destinados para a rede 172.16.3.0/24 alcançarão o destino? Ver rotas configuradas: item 2.4.2 (1) e 2.4.2 (2)

  29. Rotas Estáticas com Interface de Saída • Utilizando os 3 princípios de roteamento do Zinin, como você responderia aos seguintes questionamentos: -Pacotes com origem no PC1 alcaçarão o destino? Sim, pacotes destinados para as redes 172.16.1.0/24 alcançarão o destino. -Isto significa que qualquer pacote dessas redes, destinados para a rede 172.16.3.0/24 alcançarão o destino? Não, pois tanto o roteador R2 como R3 não possuem rotas para a rede 172.16.3.0/24.

  30. Rotas Estáticas com Interface de Saída • Resolvendo para uma interface de saída -Pesquisa recursiva de rota – Ocorre quando o roteador precisa executar multiplas pesquisas na tabela de roteamento antes de encaminhar um pacote. Uma rota estática que encaminha todos os pacotes para o próximo salto segue o seguinte processo: • Primeiramente o roteador verifica a rota estática de destino com o endereço IP próximo salto • O endereço IP de próximo salto é então relacionado com uma interface de saída Ver item 2.4.4 (1)

  31. Rotas Estáticas com Interface de Saída • Configurando rotas estáticas com uma interface de saída -Rotas estáticas configuradas com uma interface de saída são mais eficientes - A tabela de roteamento pode identificar a interface de saída em uma única busca, ao invés de duas -Exemplo da sintaxe necessária para configurar uma rota estática com uma interface de saída

  32. Rotas Estáticas com Interface de Saída • Modificando rotas estáticas • Rotas estáticas existentesnão podem ser modificadas. Uma rota antiga deve ser removida colocando um nona frente do comando ip route • Example: -no ip route 192.168.2.0 255.255.255.0 172.16.2.2 • A nova rota estática deve ser reescrita na configuração

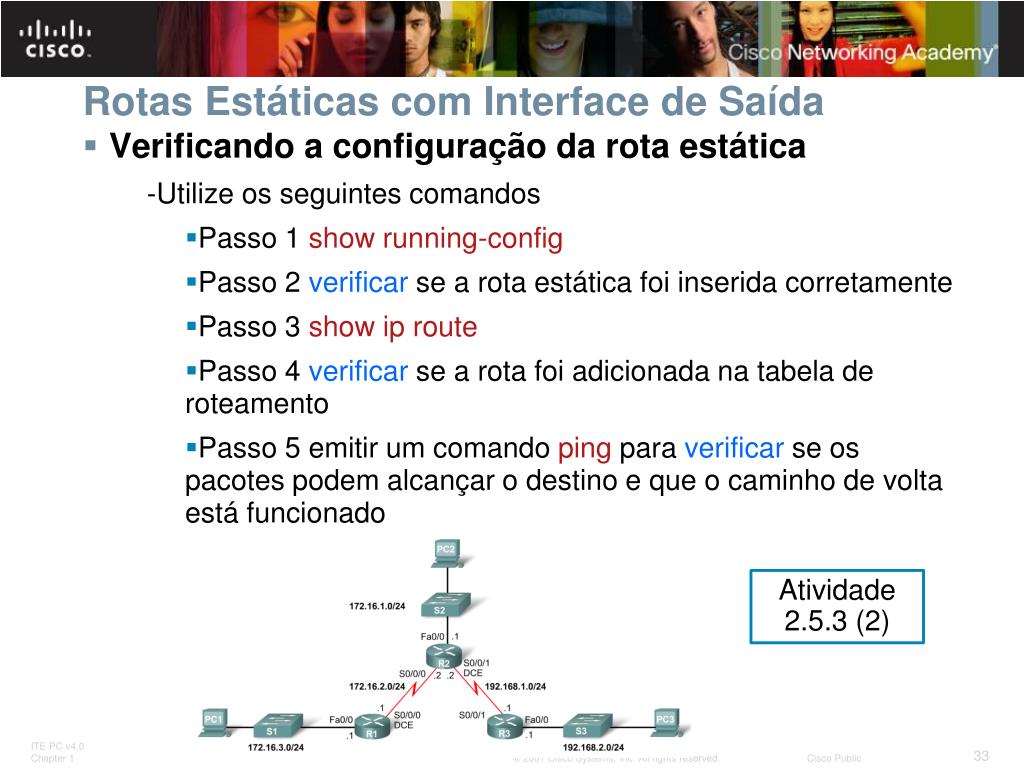

  33. Rotas Estáticas com Interface de Saída • Verificando a configuração da rota estática -Utilize os seguintes comandos • Passo 1 show running-config • Passo 2 verificar se a rota estática foi inserida corretamente • Passo 3 show ip route • Passo 4 verificar se a rota foi adicionada na tabela de roteamento • Passo 5 emitir um comando ping para verificar se os pacotes podem alcançar o destino e que o caminho de volta está funcionado Atividade 2.5.3 (2)

  34. Rotas Estáticas com Interface de Saída • Interfaces Ethernet e ARP. • Se uma rota estática está configurada em uma link Ethernet -Se o pacote é enviado para o próximo salto então… o endereço MAC de destino será o endereço da interface Ethernet do próximo salto O endereço é obtido pelo roteador ao consultar a tabela ARP. Se uma entrada não é encontrada, uma requisição ARP será enviada

  35. Rotas Estáticas com Interface de Saída • Rotas estáticas com interfaces Ethernet • Com redes Ethernet, talvez haja muitos dispositivos diferentes compartilhando a mesma rede multiacesso. • Designando apenas a interface de saída Ethernet na rota estática, o roteador não terá informações suficientes para determinar que dispositivo é o dispositivo do próximo salto. • Existe alguma forma de configurar uma rota estática em uma rede Ethernet para que ela não tenha que usar a pesquisa recursiva do endereço IP do próximo salto? #show ip route S 192.168.2.0/24 [1/0] via 172.16.2.2 FastEthernet0/1

  36. Rota Padrão e Sumarizada • Sumarização de rotas reduz o tamanho da tabela de roteamento. • Sumarização de rotas é o processo de combinar um número de rotas estáticas em uma única rota. • Configurando uma rota sumarizada Passo 1: Excluir a rota estática atual Passo 2: Configurar uma rota estática sumarizada Passo 3: Verificar a nova rota estática

  37. Rota Padrão e Sumarizada • Calculandoumarotasumarizada: Aqui está o processo de criação da rota de sumarização 172.16.1.0/22, como mostrado na figura: • Escreva as redes que você deseja sumarizar em binário. • Para localizar a máscara de sub-rede para sumarização, inicie com o bit mais à esquerda. • Siga seu caminho para a direita, localizando todos os bits que correspondem consecutivamente. • Quando você localizar uma coluna de bits não correspondentes, pare! Você está no limite de sumarização. • Agora, conte o número de bits mais à esquerda, que em nosso exemplo é 22. Este número se torna sua máscara de sub-rede para a rota de sumarização, /22 ou 255.255.252.0 • Para localizar o endereço de rede para sumarização, copie os 22 bits correspondentes e adicione todos os bits 0 ao final para formar 32 bits.

  38. Rota Padrão e Sumarizada iproute 172.16.0.0 255.255.252.0 Serial0/0/1

  39. Rota Padrão e Sumarizada iproute 172.16.0.0 255.255.252.0 Serial0/0/1

  40. Rota Padrão e Sumarizada • Rota Estática Padrão • Esta é uma rota que vai comparar todos os pacotes. Roteador stub que possuem rotas estáticas na mesma interface, são candidatos a uma rota padrão. -Assim como rotas sumarizadas, ajuda na redução da tabela de roteamento • Configurando uma rota estática padrão • Similar a configuração de uma rota estática. Exceto que o endereço IP de destino e a máscara de sub-rede são todos zeros • Exemplo: -Router(config)#ip route 0.0.0.0 0.0.0.0 [exit-interface | ip-address ]

  41. Rota Padrão e Sumarizada • Rotas estáticas e máscaras de sub-rede O processo de pesquisa na tabela de roteamento irá utilizar a correspondência mais específica quando comparar o endereço IP destino e a máscara de sub-rede • Rota estática padrão e máscaras de sub-rede Como a máscara de sub-rede utilizada em uma rota estática é 0.0.0.0, todos os pacotes serão correspondentes.

  42. Rotas Estáticas e Encaminhamento de Pacotes • Identificando problemas pela falta de rota • Ferramentas que podem ser utilizadas para isolar problemas de roteamento incluem: -ping– testa a conectividade fim-a-fim -traceroute– utilizado para identificar todos os saltos (roteadores) no caminho entre dois pontos -show ip route– utilizado para mostrar a tabela de roteamento -show ip interface brief- utilizado para mostrar o estado das interfaces do roteador -show cdp neighbors detail– utilizado para obter informações de configuração de vizinhos diretamente conectados

  43. Rotas Estáticas e Encaminhamento de Pacotes • Solucionando o problema de falta de rota • Para localizar a rota faltante ou configurada incorretamente necessita-se utilizar as ferramentas corretas metodicamente -Comece com oPING. Se um ping falhar, então use o traceroute para determinar em qual ponto o pacote falha • Emita: show ip route para examinar a tabela de roteamento. -Se tiver um problema com uma rota estática configurada incorretamente, remova a rota e configura uma nova rota estática

  44. Rotas Estáticas e Encaminhamento de Pacotes • Solucionando o problema de rota faltante

  45. Rotas Estáticas e Encaminhamento de Pacotes • Solucionando o problema de rota faltante

  46. Resumo • Roteadores -Operam na camada 3 -Entre as funções estão selecionar o melhor caminho e encaminhar pacotes • Conectando Redes WANs Cabos Seriais são conectados na portas seriais dos roteadores. No laboratório deve-se configurar o clock rate na interface DCE LANs Cabos diretos ou cruzados são utilizados para conectar portas FastEthernet. (O tipo de cabo utilizado dependerá de quais dispositivos estão sendo conectados) • Cisco Discovery Protocol Protocolo de camada 2 proprietário da Cisco Utilizado para obter informações sobre dispositivos Cisco diretamente conectados

  47. Resumo • Rotas Estáticas -Configuração manual que especifica como o roteador fará para alcançar determinado ponto usando um certo caminho. • Rota Estática Sumarizada -Um conjunto de rotas estáticas condensadas em uma única rota estática. • Rota Padrão -É a rota utilizada para encaminhar um pacote quando nenhuma outra rotas está disponível na tabela de roteamento. • Encaminhamento de pacotes quando uma rota estática é utilizada -Os 3 princípios de roteamento do Zinin’ descreve como pacotes são encaminhados • Identificar problemas em rotas estáticas pode necessitar de ferramentas: -Ping -Traceroute -Show IP route -Show ip interface brief -Show cdp neighbors detail
