    1. Održavanje elektroničkih uređaja

    2. Neka neophodna temeljna znanja električni simboli pasivne sastavnice aktivne sastavnice osnovni spojevi tranzistorskih pojačala operacijska pojačala posebni sklopovi osnovni logički sklopovi testna klupa

    3. Vrste elektroničkih problema • potpuni otkaz djelovanja • loš rad • nestručno djelovanje na sklopove • pojave prekida rada (povremeni ispadi) • masivna oštećenja • prijelazne pojave • izobličenja • zagrijavanje opreme • šum • višestruki (složeni) problemi

    4. Ideja “tople kutije”

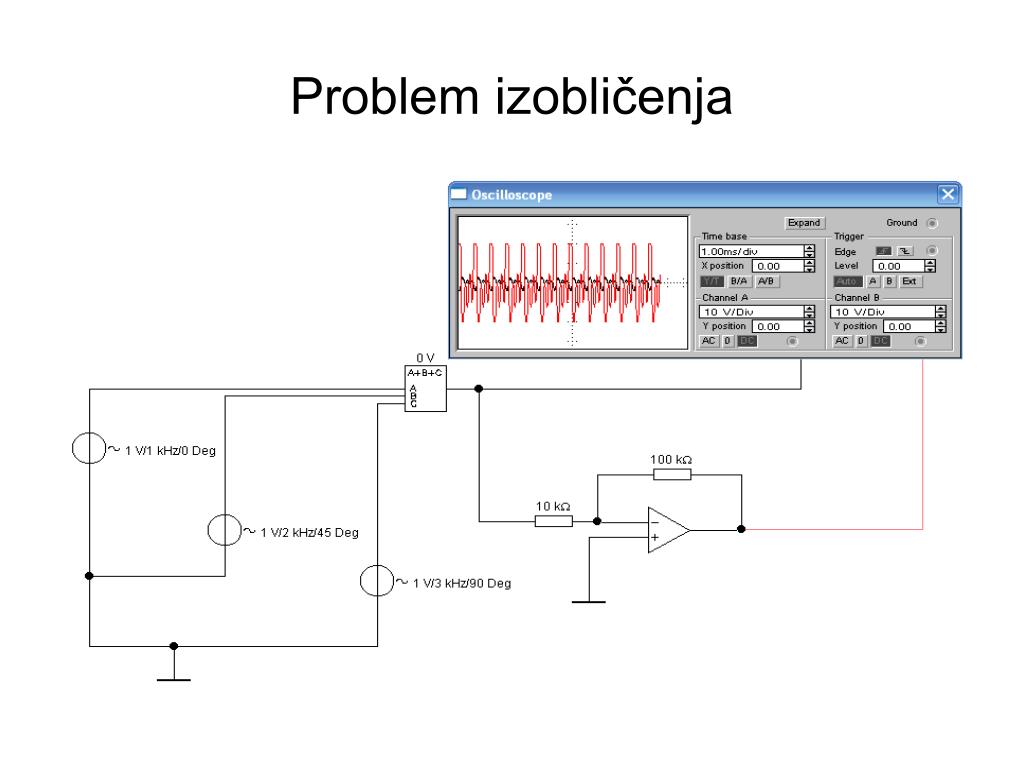

    5. Problem izobličenja

    6. Sustavni pristup • Stručni pristup • Predstavljanje znanja o mogućem kvaru • Sastavljanje stručnog izvješća • Prihvat i rukovanje s pokvarenim uređajem • Provjera popravljenog uređaja i postupak otpreme

    7. Problemi s kabelima

    8. Problemi s kabelima

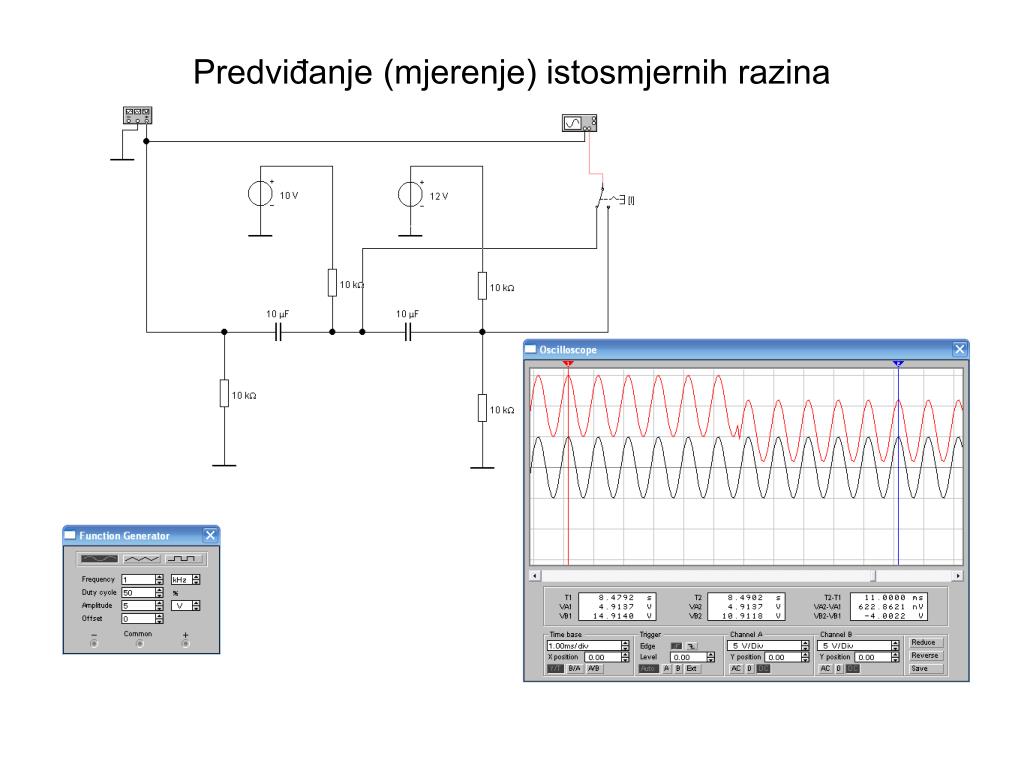

    9. Predviđanje (mjerenje) istosmjernih razina

    10. Otvoreni otpornik

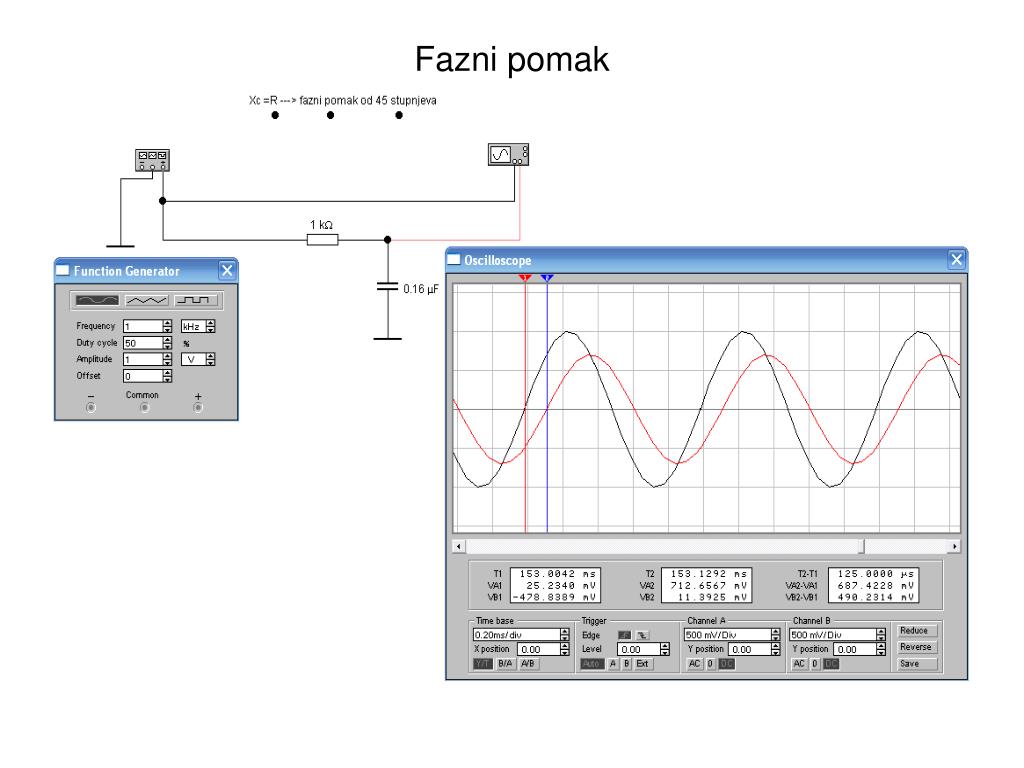

    11. Fazni pomak

    12. Jednostavni sustav paljenja

    13. Problemi s pasivnim sastavnicama(IS, NF i impulsni sklopovi) • ispadi otpornika • ispadi kondenzatora • ispadi zavojnica • transformatori • impulsni transformatori • problem vremenskih konstanti

    14. Pasivne sastavnice u impulsnim sklopovima • Vremenska konstanta = RC. Kondenzator će dohvatiti napon od 6.32 V u 10000 x 0.0001 sekunda.

    15. Testiranje “živih” sklopova • sigurnosni aspekti i upozorenja • uporaba shematskih dijagrama • čitanje shema • “skidanje” shema

    16. Shema ožičenja visoko osjetljivog magnetskog prekidača

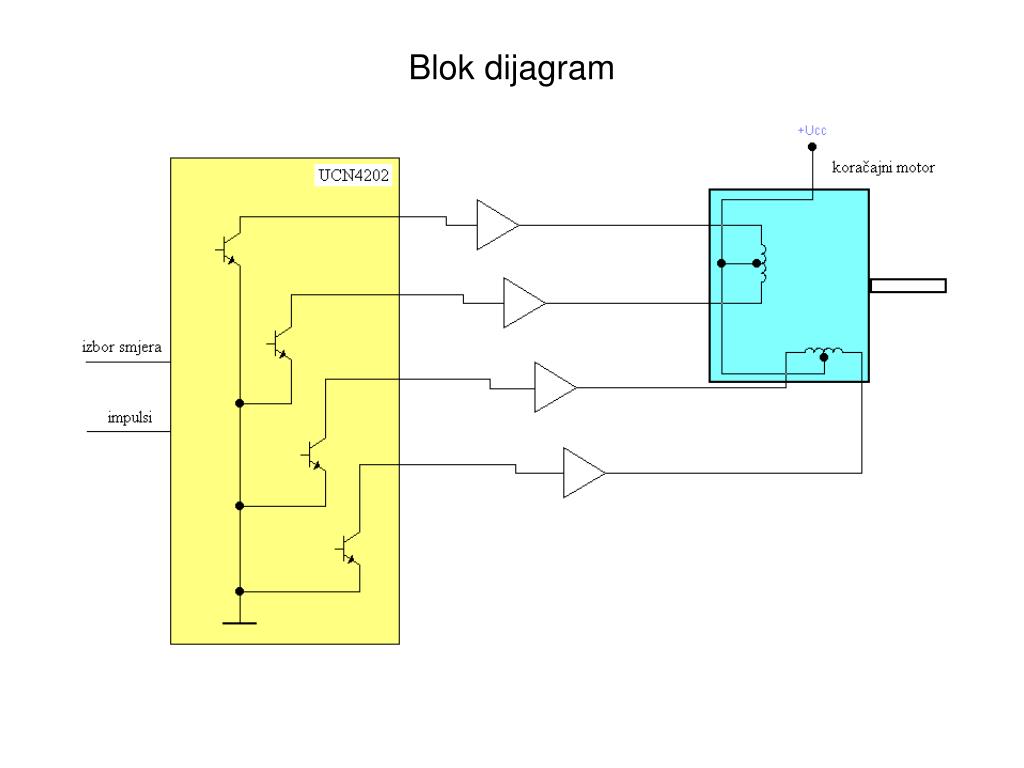

    17. Blok dijagram

    18. Sastavna strana tiskane pločice (prvi korak)

    19. Tiskana strana pločice (drugi korak)

    20. Identifikacija sheme sklopa (treći korak)

    21. Identifikacija sheme sklopa (četvrti korak)

    22. Identifikacija sheme sklopa (peti korak)

    23. Identifikacija sheme sklopa (šesti korak)

    24. Dijagnosticiranje kvarova u istosmjernim krugovima • otvaranje uređaja • osnovni mjerni postupci

    25. Primjena voltmetra za mjerenje struje

    26. Dijagnostički problem pri korištenju voltmetra

    27. Popravci napajanja • blok dijagram napajanja • analiza ispada osigurača • problemi preopterećenja • dijagnostika kvarova naponskih regulatora • postupci određivanja mjesta kratkog spoja • problematika baterija

    28. Dijagnostika kvarova napajanja • Postupak pronalaženja osigurača koji je pregorio

    29. Tipično dvostruko istosmjerno napajanje

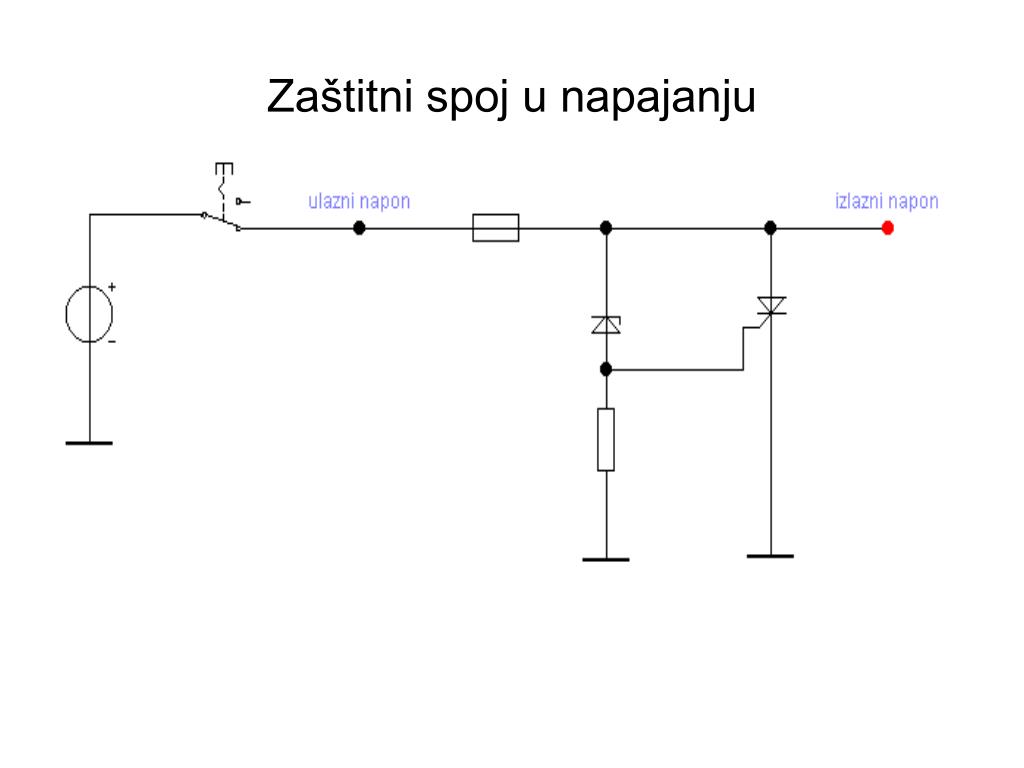

    30. Zaštitni spoj u napajanju

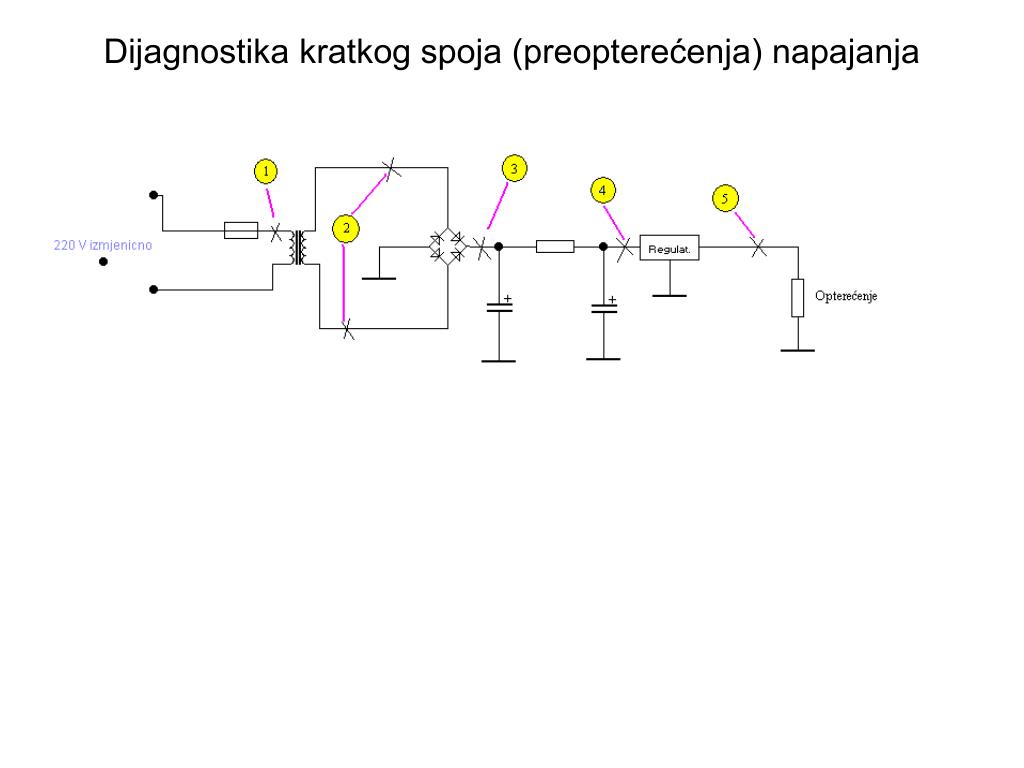

    31. Dijagnostika kratkog spoja (preopterećenja) napajanja

    32. Dijagnostika kratkog spoja (preopterećenja) napajanja

    33. Postupak “presjeci i probaj”

    34. Postupak “presjeci i probaj”

    35. Postupak “presjeci i probaj”

    36. Praćenje analognog signala • blok dijagrami analognih uređaja • načini praćenja signala • svođenje problema na razinu defektnog stupnja

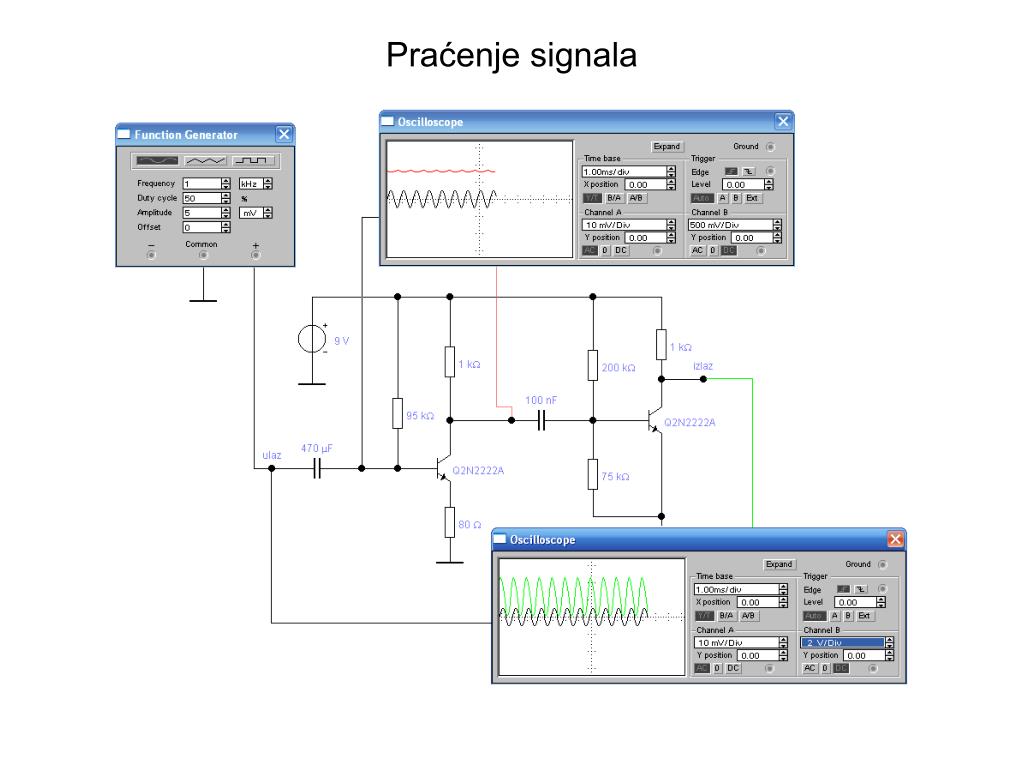

    37. Praćenje signala

    38. Praćenje signala

    39. Prijenosna karakteristika pojačala

    40. Dijagnostika kvarova NF sklopova • nesimetrična pojačala • simetrična pojačala • stereo pojačala • audio izobličenja (uzroci i detekcija) • kvarovi integriranih audio pojačala

    41. Posebni postupci dijagnosticiranja kvarova poluvodičkih sastavnica “uživo” • spojna dioda • Zener dioda • pojačalo A-klase • pojačalo B-klase • protutaktno pojačalo • pojačala s FET-ovima • oscilatori s jednospojnim tranzistorima • SCR-ovi

    42. Dijagnostika kvarova u krugovima s Zener diodom

    43. Dijagnostika kvarova u krugovima s Zener diodom

    44. Dijagnostika kvarova u krugovima s Zener diodom

    45. Provjera polarizacije kod A-klase pojačala

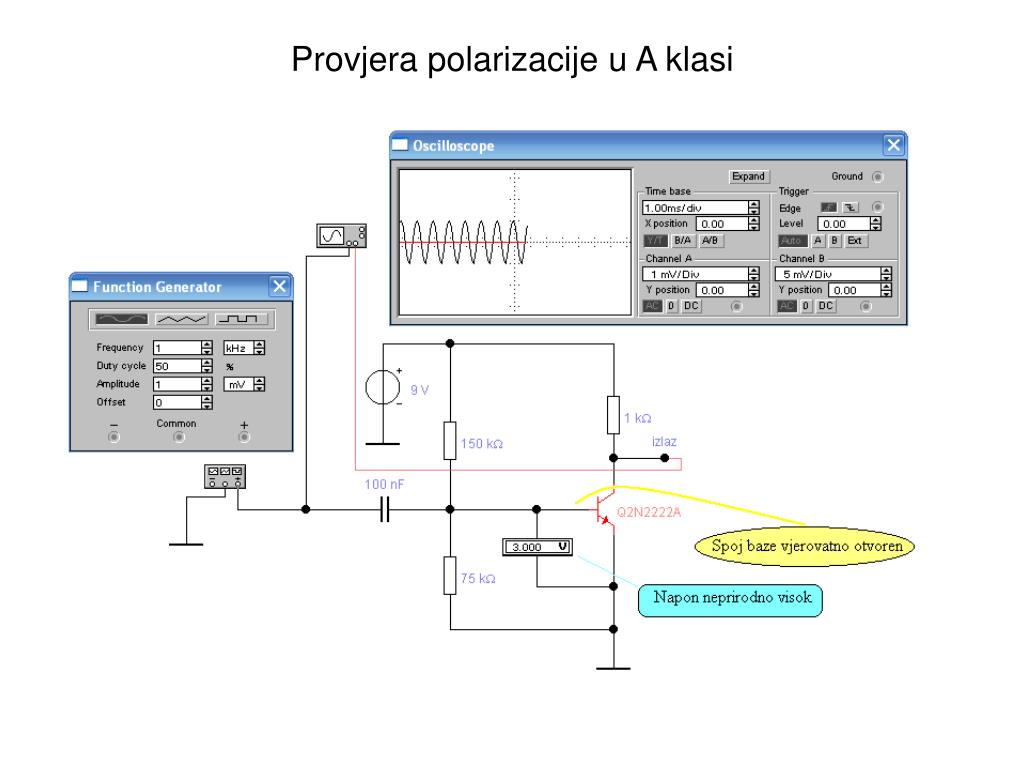

    46. Provjera polarizacije u A klasi

    47. Dijagnostička tablica za npn tranzistor

    48. Ispitivanje pojednostavljenog simetričnog komplementarnog stupnja

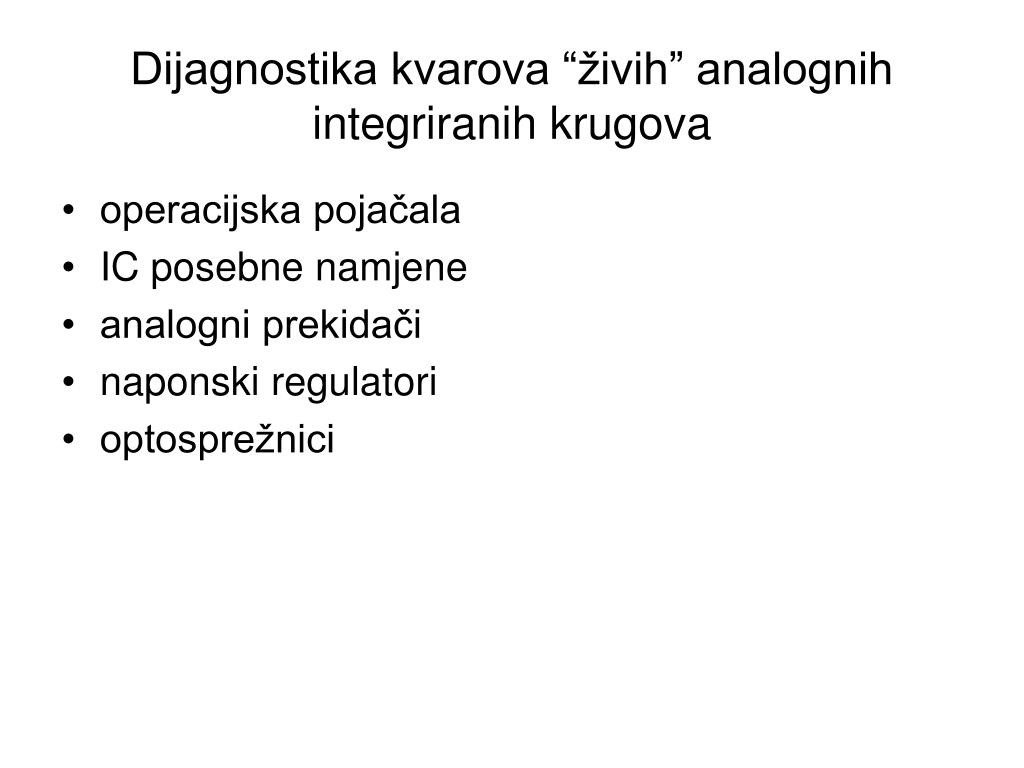

    49. Dijagnostika kvarova “živih” analognih integriranih krugova • operacijska pojačala • IC posebne namjene • analogni prekidači • naponski regulatori • optosprežnici

    50. Testiranje operacijskih pojačala
