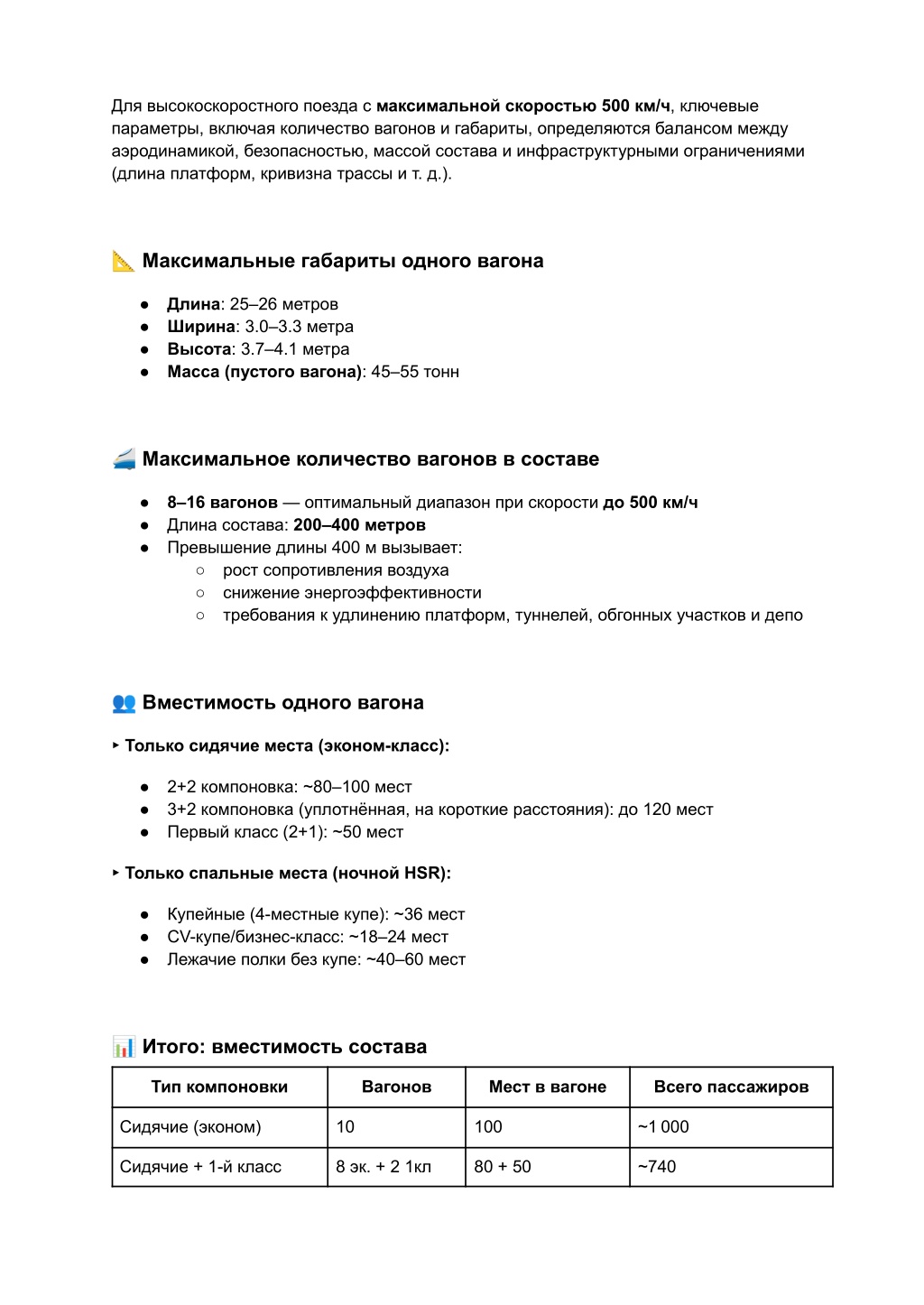

  1. Для высокоскоростного поезда с максимальной скоростью 500 км/ч, ключевые параметры, включая количество вагонов и габариты, определяются балансом между аэродинамикой, безопасностью, массой состава и инфраструктурными ограничениями (длина платформ, кривизна трассы и т. д.). ? Максимальные габариты одного вагона ● ● ● ● Длина: 25–26 метров Ширина: 3.0–3.3 метра Высота: 3.7–4.1 метра Масса (пустого вагона): 45–55 тонн ? Максимальное количество вагонов в составе ● ● ● 8–16 вагонов — оптимальный диапазон при скорости до 500 км/ч Длина состава: 200–400 метров Превышение длины 400 м вызывает: ○ рост сопротивления воздуха ○ снижение энергоэффективности ○ требования к удлинению платформ, туннелей, обгонных участков и депо ? Вместимость одного вагона ▸ Только сидячие места (эконом-класс): ● ● ● 2+2 компоновка: ~80–100 мест 3+2 компоновка (уплотнённая, на короткие расстояния): до 120 мест Первый класс (2+1): ~50 мест ▸ Только спальные места (ночной HSR): ● ● ● Купейные (4-местные купе): ~36 мест СV-купе/бизнес-класс: ~18–24 мест Лежачие полки без купе: ~40–60 мест ? Итого: вместимость состава Тип компоновки Вагонов Мест в вагоне Всего пассажиров Сидячие (эконом) 10 100 ~1 000 Сидячие + 1-й класс 8 эк. + 2 1кл 80 + 50 ~740

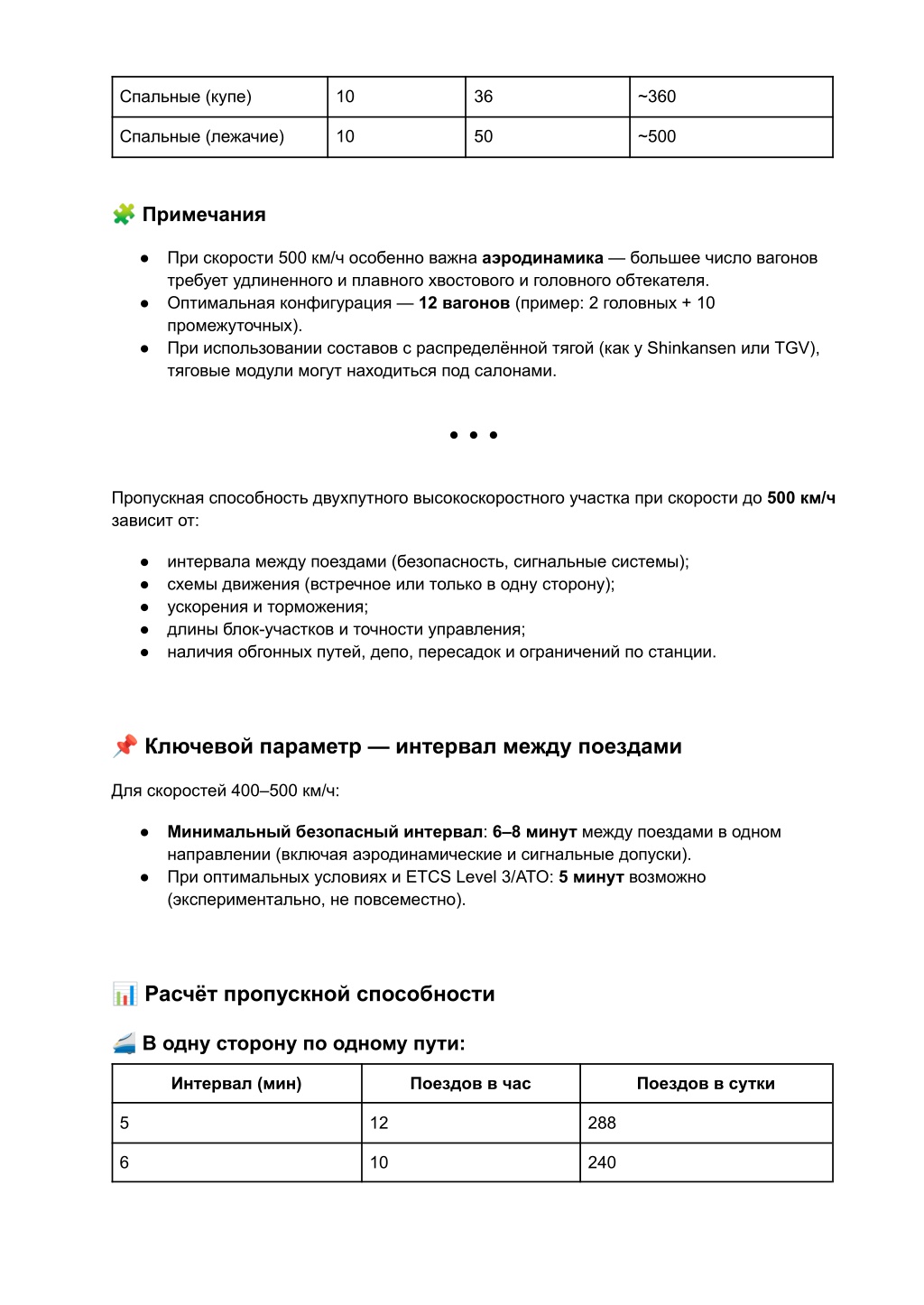

  2. Спальные (купе) 10 36 ~360 Спальные (лежачие) 10 50 ~500 ? Примечания ● При скорости 500 км/ч особенно важна аэродинамика — большее число вагонов требует удлиненного и плавного хвостового и головного обтекателя. ● Оптимальная конфигурация — 12 вагонов (пример: 2 головных + 10 промежуточных). ● При использовании составов с распределённой тягой (как у Shinkansen или TGV), тяговые модули могут находиться под салонами. ● ● ● Пропускная способность двухпутного высокоскоростного участка при скорости до 500 км/ч зависит от: ● интервала между поездами (безопасность, сигнальные системы); ● схемы движения (встречное или только в одну сторону); ● ускорения и торможения; ● длины блок-участков и точности управления; ● наличия обгонных путей, депо, пересадок и ограничений по станции. ? Ключевой параметр — интервал между поездами Для скоростей 400–500 км/ч: ● Минимальный безопасный интервал: 6–8 минут между поездами в одном направлении (включая аэродинамические и сигнальные допуски). ● При оптимальных условиях и ETCS Level 3/ATO: 5 минут возможно (экспериментально, не повсеместно). ? Расчёт пропускной способности ? В одну сторону по одному пути: Интервал (мин) Поездов в час Поездов в сутки 5 12 288 6 10 240

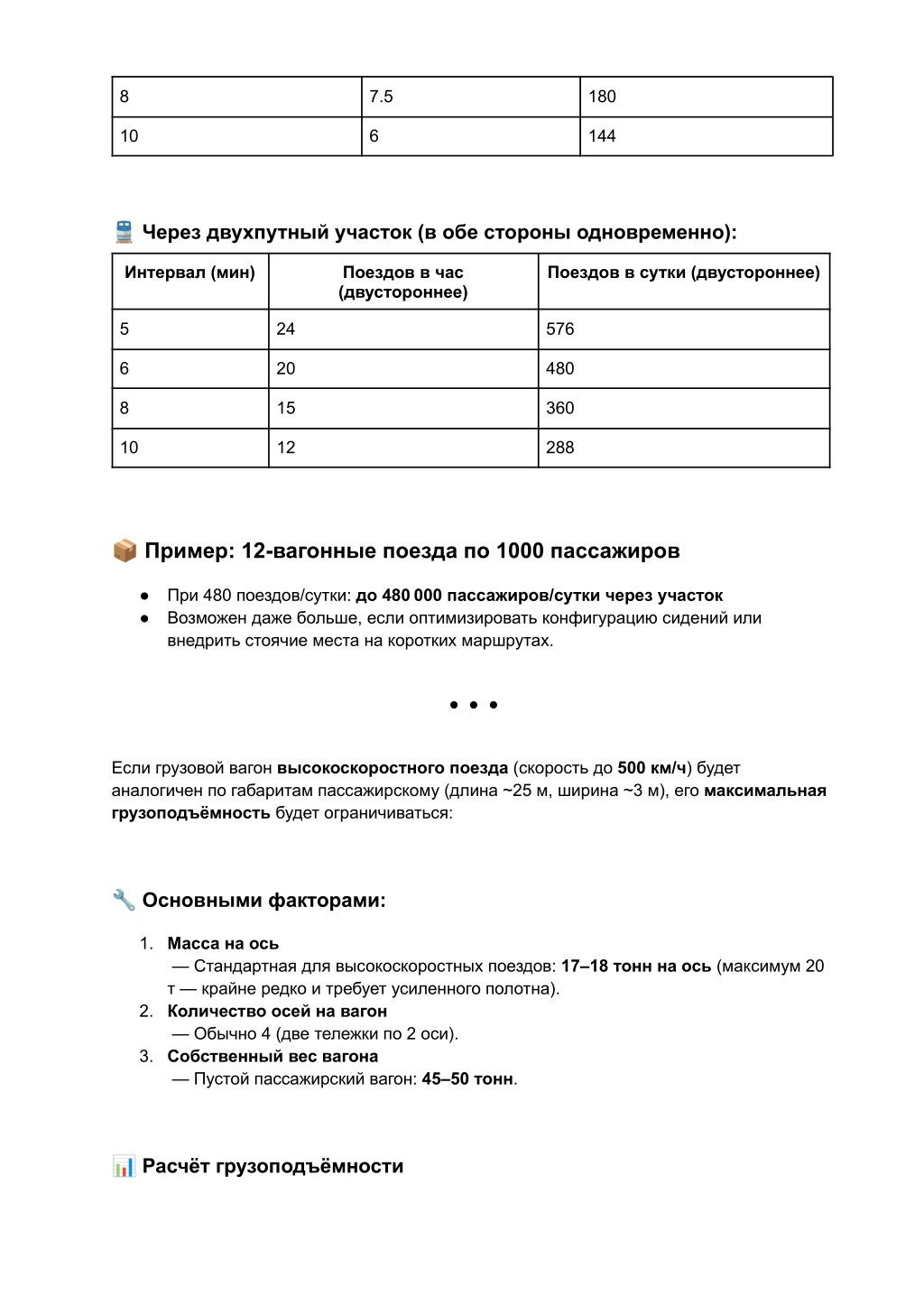

  3. 8 7.5 180 10 6 144 ? Через двухпутный участок (в обе стороны одновременно): Интервал (мин) Поездов в час (двустороннее) Поездов в сутки (двустороннее) 5 24 576 6 20 480 8 15 360 10 12 288 ? Пример: 12-вагонные поезда по 1000 пассажиров ● При 480 поездов/сутки: до 480 000 пассажиров/сутки через участок ● Возможен даже больше, если оптимизировать конфигурацию сидений или внедрить стоячие места на коротких маршрутах. ● ● ● Если грузовой вагон высокоскоростного поезда (скорость до 500 км/ч) будет аналогичен по габаритам пассажирскому (длина ~25 м, ширина ~3 м), его максимальная грузоподъёмность будет ограничиваться: ? Основными факторами: 1. Масса на ось — Стандартная для высокоскоростных поездов: 17–18 тонн на ось (максимум 20 т — крайне редко и требует усиленного полотна). 2. Количество осей на вагон — Обычно 4 (две тележки по 2 оси). 3. Собственный вес вагона — Пустой пассажирский вагон: 45–50 тонн. ? Расчёт грузоподъёмности

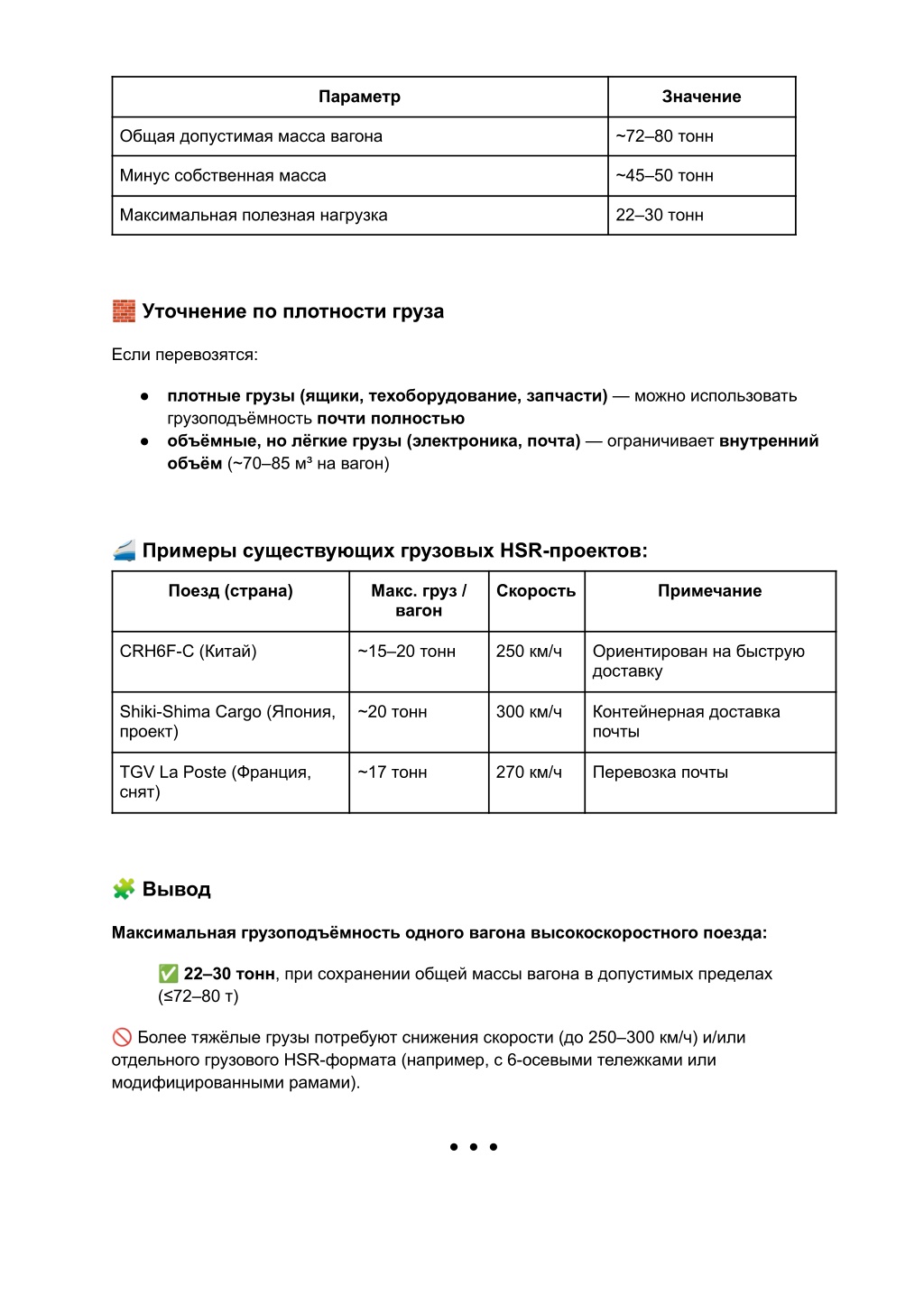

  4. Параметр Значение Общая допустимая масса вагона ~72–80 тонн Минус собственная масса ~45–50 тонн Максимальная полезная нагрузка 22–30 тонн ? Уточнение по плотности груза Если перевозятся: ● плотные грузы (ящики, техоборудование, запчасти) — можно использовать грузоподъёмность почти полностью ● объёмные, но лёгкие грузы (электроника, почта) — ограничивает внутренний объём (~70–85 м³ на вагон) ? Примеры существующих грузовых HSR-проектов: Поезд (страна) Макс. груз / вагон Скорость Примечание CRH6F-C (Китай) ~15–20 тонн 250 км/ч Ориентирован на быструю доставку Shiki-Shima Cargo (Япония, проект) ~20 тонн 300 км/ч Контейнерная доставка почты TGV La Poste (Франция, снят) ~17 тонн 270 км/ч Перевозка почты ? Вывод Максимальная грузоподъёмность одного вагона высокоскоростного поезда: ✅22–30 тонн, при сохранении общей массы вагона в допустимых пределах (≤72–80 т) ? Более тяжёлые грузы потребуют снижения скорости (до 250–300 км/ч) и/или отдельного грузового HSR-формата (например, с 6-осевыми тележками или модифицированными рамами). ● ● ●

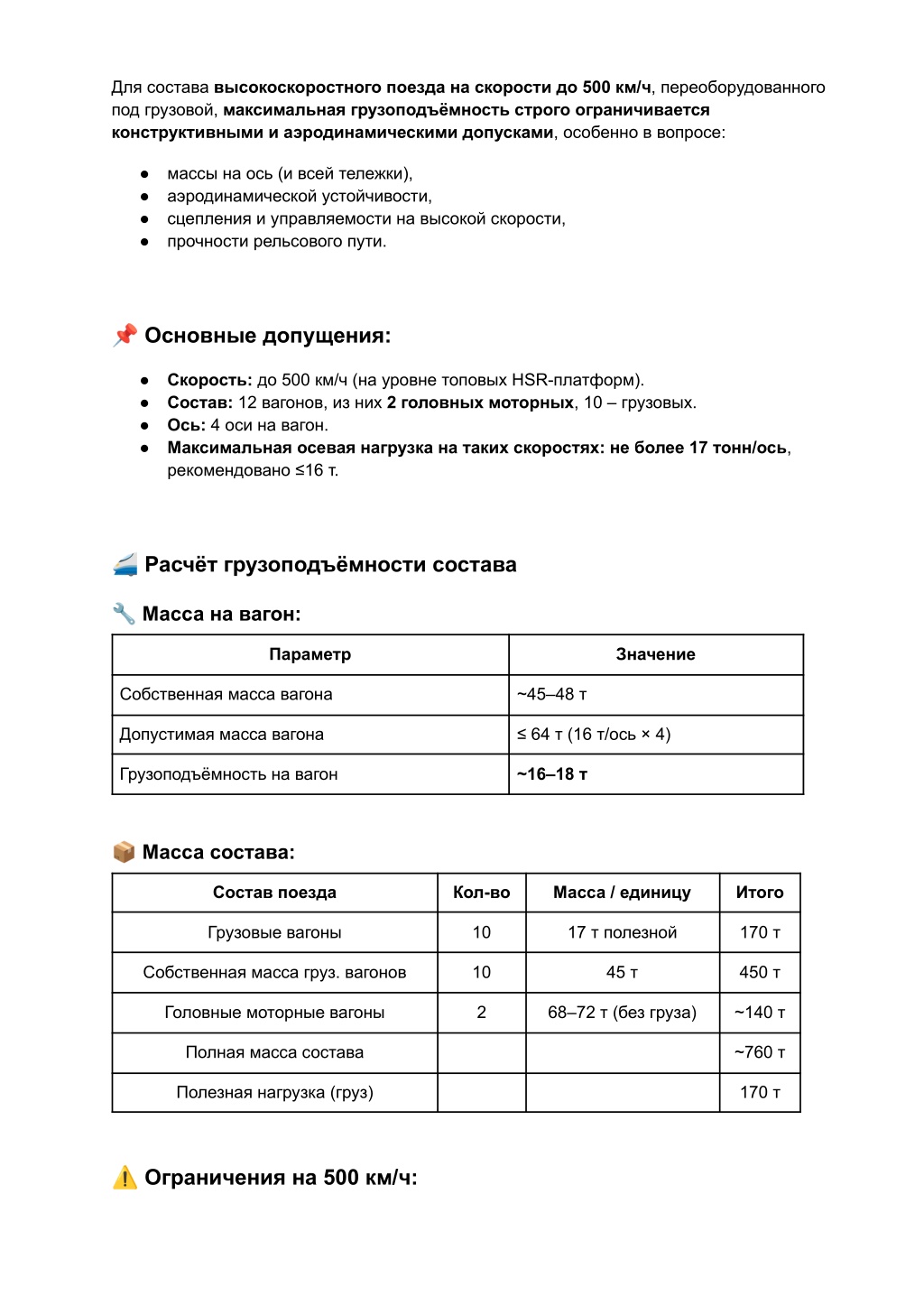

  5. Для состава высокоскоростного поезда на скорости до 500 км/ч, переоборудованного под грузовой, максимальная грузоподъёмность строго ограничивается конструктивными и аэродинамическими допусками, особенно в вопросе: ● массы на ось (и всей тележки), ● аэродинамической устойчивости, ● сцепления и управляемости на высокой скорости, ● прочности рельсового пути. ? Основные допущения: ● Скорость: до 500 км/ч (на уровне топовых HSR-платформ). ● Состав: 12 вагонов, из них 2 головных моторных, 10 – грузовых. ● Ось: 4 оси на вагон. ● Максимальная осевая нагрузка на таких скоростях:не более 17 тонн/ось, рекомендовано ≤16 т. ? Расчёт грузоподъёмности состава ? Масса на вагон: Параметр Значение Собственная масса вагона ~45–48 т Допустимая масса вагона ≤ 64 т (16 т/ось × 4) Грузоподъёмность на вагон ~16–18 т ? Масса состава: Состав поезда Кол-во Масса / единицу Итого Грузовые вагоны 10 17 т полезной 170 т Собственная масса груз. вагонов 10 45 т 450 т Головные моторные вагоны 2 68–72 т (без груза) ~140 т Полная масса состава ~760 т Полезная нагрузка (груз) 170 т ⚠ Ограничения на 500 км/ч:

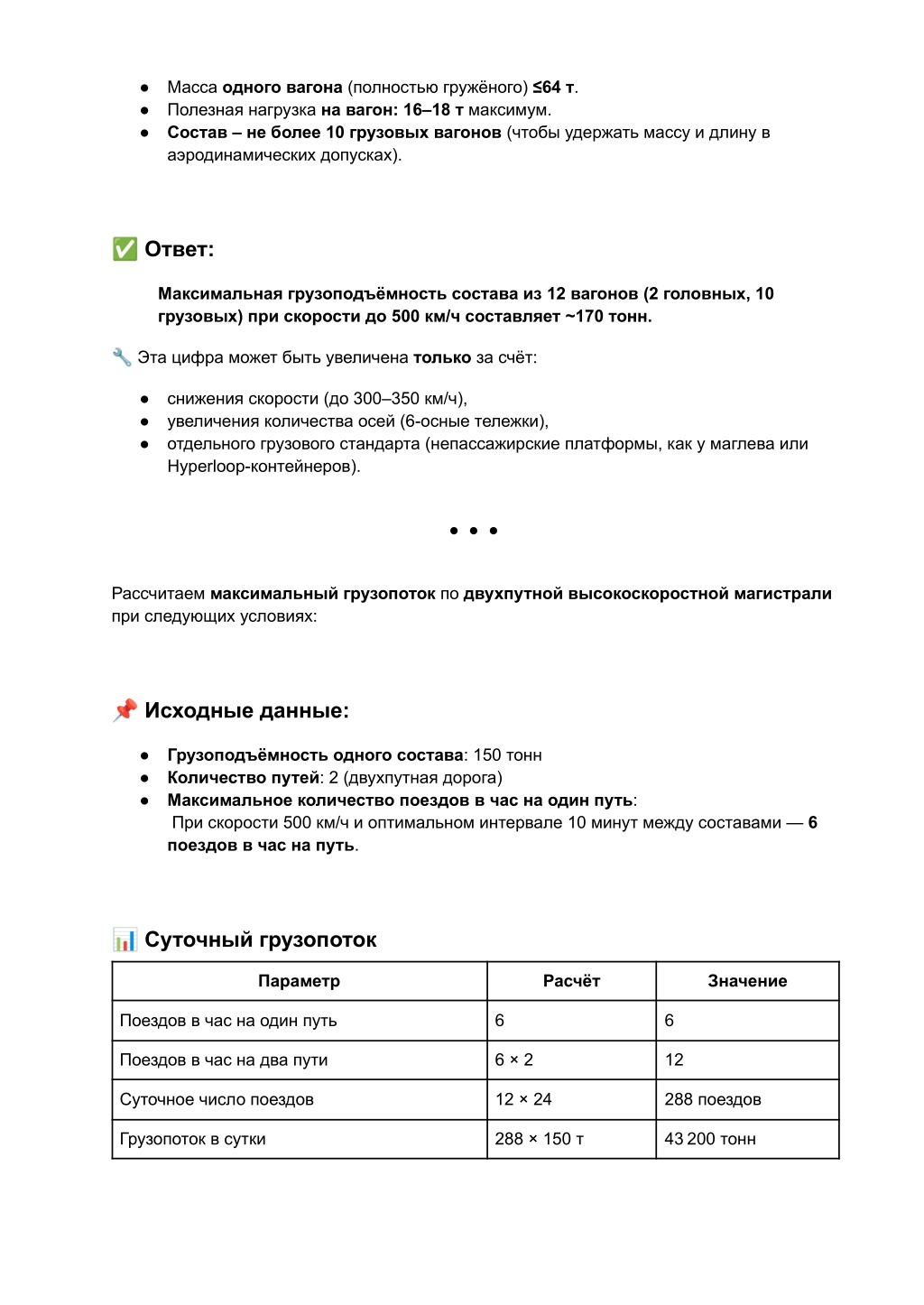

  6. ● Масса одного вагона (полностью гружёного) ≤64 т. ● Полезная нагрузка на вагон: 16–18 т максимум. ● Состав – не более 10 грузовых вагонов (чтобы удержать массу и длину в аэродинамических допусках). ✅ Ответ: Максимальная грузоподъёмность состава из 12 вагонов (2 головных, 10 грузовых) при скорости до 500 км/ч составляет ~170 тонн. ? Эта цифра может быть увеличена только за счёт: ● снижения скорости (до 300–350 км/ч), ● увеличения количества осей (6-осные тележки), ● отдельного грузового стандарта (непассажирские платформы, как у маглева или Hyperloop-контейнеров). ● ● ● Рассчитаем максимальный грузопоток по двухпутной высокоскоростной магистрали при следующих условиях: ? Исходные данные: ● Грузоподъёмность одного состава: 150 тонн ● Количество путей: 2 (двухпутная дорога) ● Максимальное количество поездов в час на один путь: При скорости 500 км/ч и оптимальном интервале 10 минут между составами — 6 поездов в час на путь. ? Суточный грузопоток Параметр Расчёт Значение Поездов в час на один путь 6 6 Поездов в час на два пути 6 × 2 12 Суточное число поездов 12 × 24 288 поездов Грузопоток в сутки 288 × 150 т 43 200 тонн

  7. ? Годовой грузопоток Допустим, эксплуатация ведётся 365 дней в году. Параметр Расчёт Значение Грузопоток в год 43 200 × 365 15 768 000 тонн (15,77 млн т) ✅ Ответ: ?Суточный грузопоток по двухпутной трассе при 150 т на поезд: ≈ 43 200 тонн ?Годовой грузопоток: ≈ 15,77 млн тонн ● ● ● Сравним годовой грузопоток двухпутной высокоскоростной железной дороги (при скорости до 500 км/ч) с альтернативными видами транспорта — авиацией, автотранспортом и морскими перевозками. ? Исходные данные: 1. ? Высокоскоростной железнодорожный грузопоток: ● Скорость: до 500 км/ч ● Грузопоток в год:15,77 млн тонн ● Макс. груз на поезд: 150 т ● Интервал: 10 минут, 288 поездов/сутки по двум путям ? Сравнение по ключевым параметрам Транспорт Средняя скорость Максимальный годовой грузопоток Комментарий ? Железнодорожный (высокоскоростной) 500 км/ч 15,77 млн т Высокая скорость, высокая частота

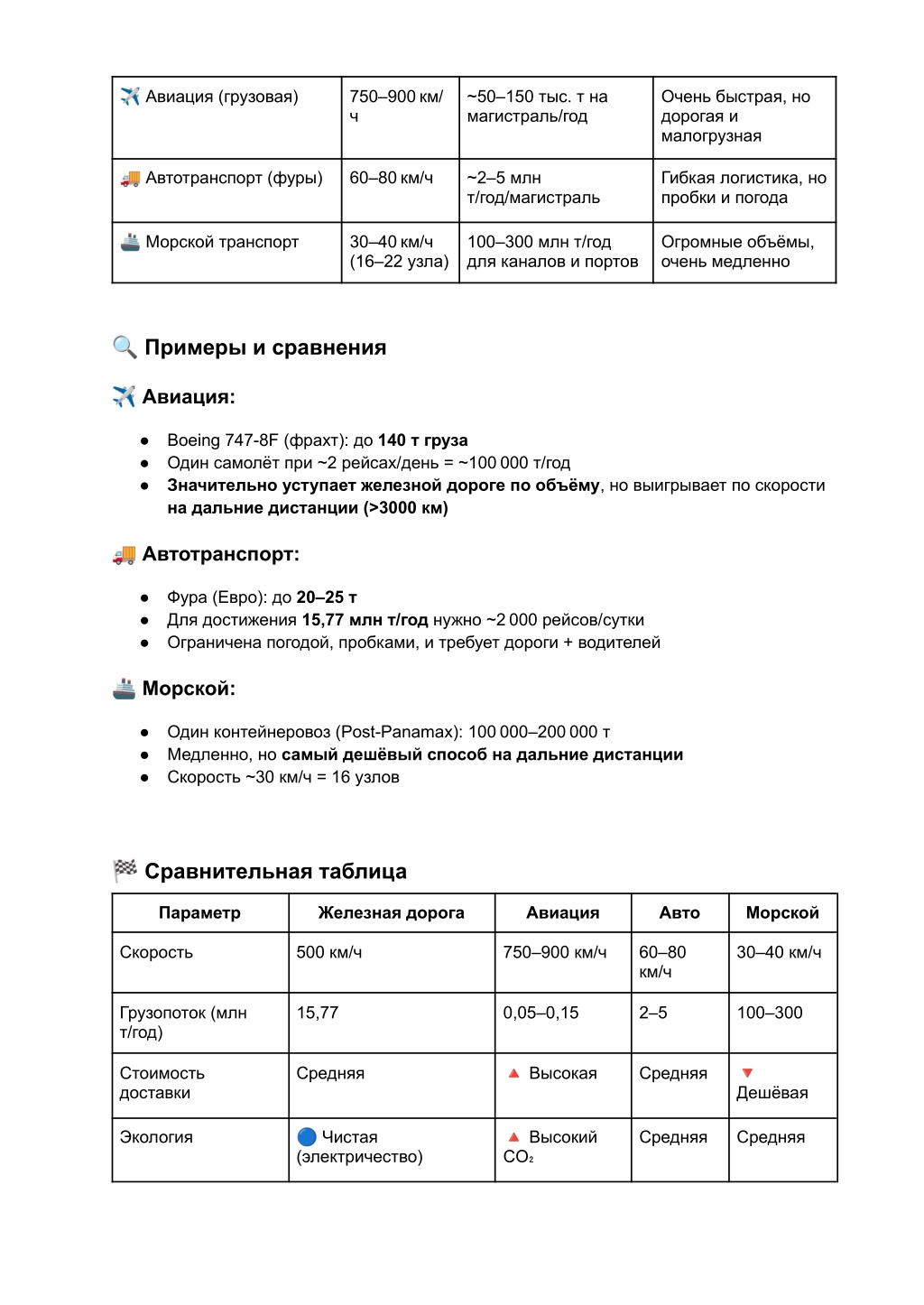

  8. ✈ Авиация (грузовая) 750–900 км/ ч ~50–150 тыс. т на магистраль/год Очень быстрая, но дорогая и малогрузная ? Автотранспорт (фуры) 60–80 км/ч ~2–5 млн т/год/магистраль Гибкая логистика, но пробки и погода ? Морской транспорт 30–40 км/ч (16–22 узла) 100–300 млн т/год для каналов и портов Огромные объёмы, очень медленно ? Примеры и сравнения ✈ Авиация: ● Boeing 747-8F (фрахт): до 140 т груза ● Один самолёт при ~2 рейсах/день = ~100 000 т/год ● Значительно уступает железной дороге по объёму, но выигрывает по скорости на дальние дистанции (>3000 км) ? Автотранспорт: ● Фура (Евро): до 20–25 т ● Для достижения 15,77 млн т/год нужно ~2 000 рейсов/сутки ● Ограничена погодой, пробками, и требует дороги + водителей ? Морской: ● Один контейнеровоз (Post-Panamax): 100 000–200 000 т ● Медленно, но самый дешёвый способ на дальние дистанции ● Скорость ~30 км/ч = 16 узлов ? Сравнительная таблица Параметр Железная дорога Авиация Авто Морской Скорость 500 км/ч 750–900 км/ч 60–80 км/ч 30–40 км/ч Грузопоток (млн т/год) 15,77 0,05–0,15 2–5 100–300 ? Высокая ? Дешёвая Стоимость доставки Средняя Средняя ? Чистая (электричество) ? Высокий CO₂ Экология Средняя Средняя

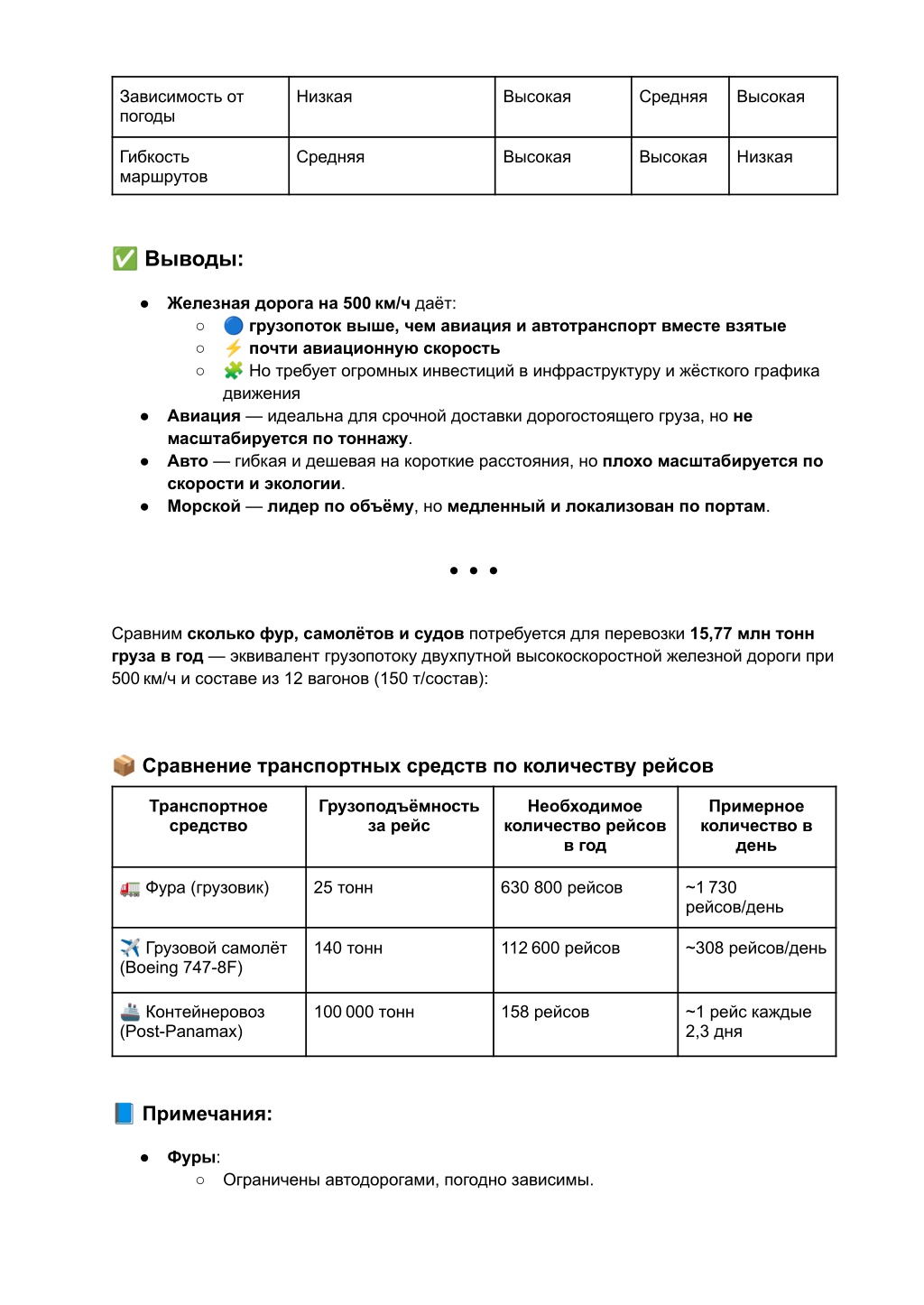

  9. Зависимость от погоды Низкая Высокая Средняя Высокая Гибкость маршрутов Средняя Высокая Высокая Низкая ✅ Выводы: ● Железная дорога на 500 км/ч даёт: ○ ?грузопоток выше, чем авиация и автотранспорт вместе взятые ○ ⚡почти авиационную скорость ○ ? Но требует огромных инвестиций в инфраструктуру и жёсткого графика движения ● Авиация — идеальна для срочной доставки дорогостоящего груза, но не масштабируется по тоннажу. ● Авто — гибкая и дешевая на короткие расстояния, но плохо масштабируется по скорости и экологии. ● Морской — лидер по объёму, но медленный и локализован по портам. ● ● ● Сравним сколько фур, самолётов и судов потребуется для перевозки 15,77 млн тонн груза в год — эквивалент грузопотоку двухпутной высокоскоростной железной дороги при 500 км/ч и составе из 12 вагонов (150 т/состав): ? Сравнение транспортных средств по количеству рейсов Транспортное средство Грузоподъёмность за рейс Необходимое количество рейсов в год Примерное количество в день ? Фура (грузовик) 25 тонн 630 800 рейсов ~1 730 рейсов/день ✈ Грузовой самолёт (Boeing 747-8F) 140 тонн 112 600 рейсов ~308 рейсов/день ? Контейнеровоз (Post-Panamax) 100 000 тонн 158 рейсов ~1 рейс каждые 2,3 дня ? Примечания: ● Фуры: ○ Ограничены автодорогами, погодно зависимы.

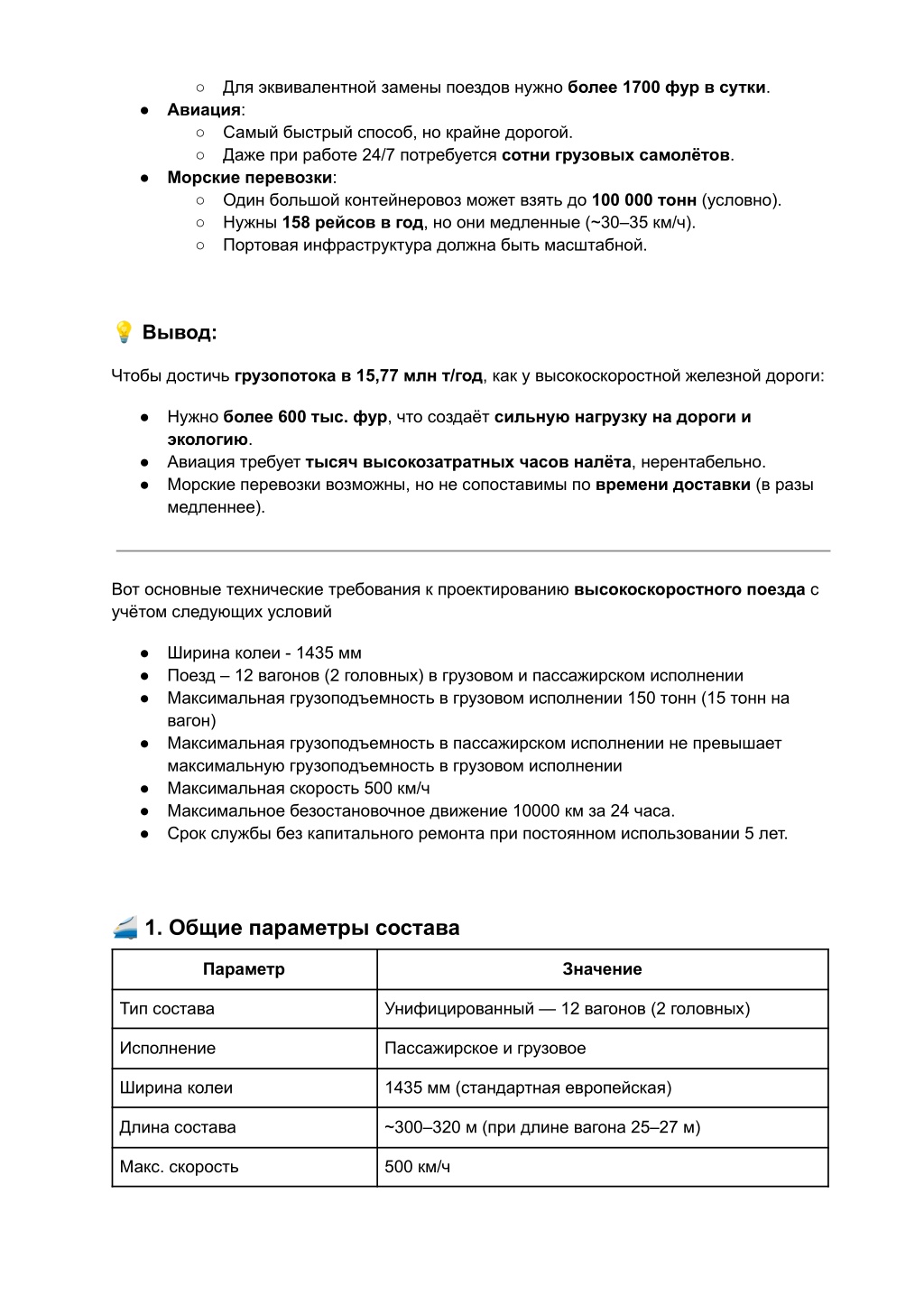

  10. ○ Для эквивалентной замены поездов нужно более 1700 фур в сутки. ● Авиация: ○ Самый быстрый способ, но крайне дорогой. ○ Даже при работе 24/7 потребуется сотни грузовых самолётов. ● Морские перевозки: ○ Один большой контейнеровоз может взять до 100 000 тонн (условно). ○ Нужны 158 рейсов в год, но они медленные (~30–35 км/ч). ○ Портовая инфраструктура должна быть масштабной. ? Вывод: Чтобы достичь грузопотока в 15,77 млн т/год, как у высокоскоростной железной дороги: ● Нужно более 600 тыс. фур, что создаёт сильную нагрузку на дороги и экологию. ● Авиация требует тысяч высокозатратных часов налёта, нерентабельно. ● Морские перевозки возможны, но не сопоставимы по времени доставки (в разы медленнее). Вот основные технические требования к проектированию высокоскоростного поезда с учётом следующих условий ● Ширина колеи - 1435 мм ● Поезд – 12 вагонов (2 головных) в грузовом и пассажирском исполнении ● Максимальная грузоподъемность в грузовом исполнении 150 тонн (15 тонн на вагон) ● Максимальная грузоподъемность в пассажирском исполнении не превышает максимальную грузоподъемность в грузовом исполнении ● Максимальная скорость 500 км/ч ● Максимальное безостановочное движение 10000 км за 24 часа. ● Срок службы без капитального ремонта при постоянном использовании 5 лет. ? 1. Общие параметры состава Параметр Значение Тип состава Унифицированный — 12 вагонов (2 головных) Исполнение Пассажирское и грузовое Ширина колеи 1435 мм (стандартная европейская) Длина состава ~300–320 м (при длине вагона 25–27 м) Макс. скорость 500 км/ч

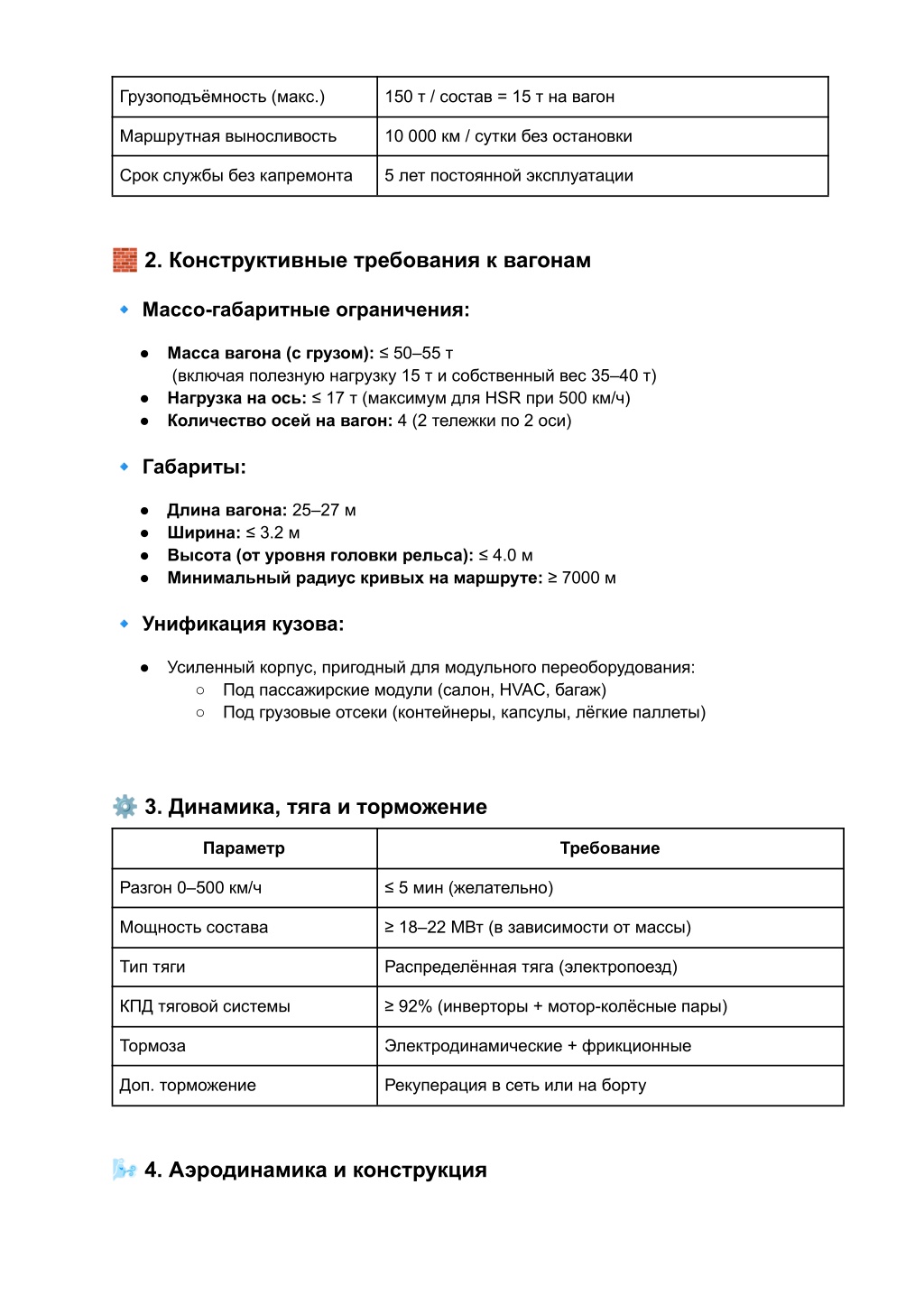

  11. Грузоподъёмность (макс.) 150 т / состав = 15 т на вагон Маршрутная выносливость 10 000 км / сутки без остановки Срок службы без капремонта 5 лет постоянной эксплуатации ? 2. Конструктивные требования к вагонам ? Массо-габаритные ограничения: ● Масса вагона (с грузом): ≤ 50–55 т (включая полезную нагрузку 15 т и собственный вес 35–40 т) ● Нагрузка на ось: ≤ 17 т (максимум для HSR при 500 км/ч) ● Количество осей на вагон: 4 (2 тележки по 2 оси) ? Габариты: ● Длина вагона: 25–27 м ● Ширина: ≤ 3.2 м ● Высота (от уровня головки рельса): ≤ 4.0 м ● Минимальный радиус кривых на маршруте: ≥ 7000 м ? Унификация кузова: ● Усиленный корпус, пригодный для модульного переоборудования: ○ Под пассажирские модули (салон, HVAC, багаж) ○ Под грузовые отсеки (контейнеры, капсулы, лёгкие паллеты) ⚙ 3. Динамика, тяга и торможение Параметр Требование Разгон 0–500 км/ч ≤ 5 мин (желательно) Мощность состава ≥ 18–22 МВт (в зависимости от массы) Тип тяги Распределённая тяга (электропоезд) КПД тяговой системы ≥ 92% (инверторы + мотор-колёсные пары) Тормоза Электродинамические + фрикционные Доп. торможение Рекуперация в сеть или на борту ? 4. Аэродинамика и конструкция

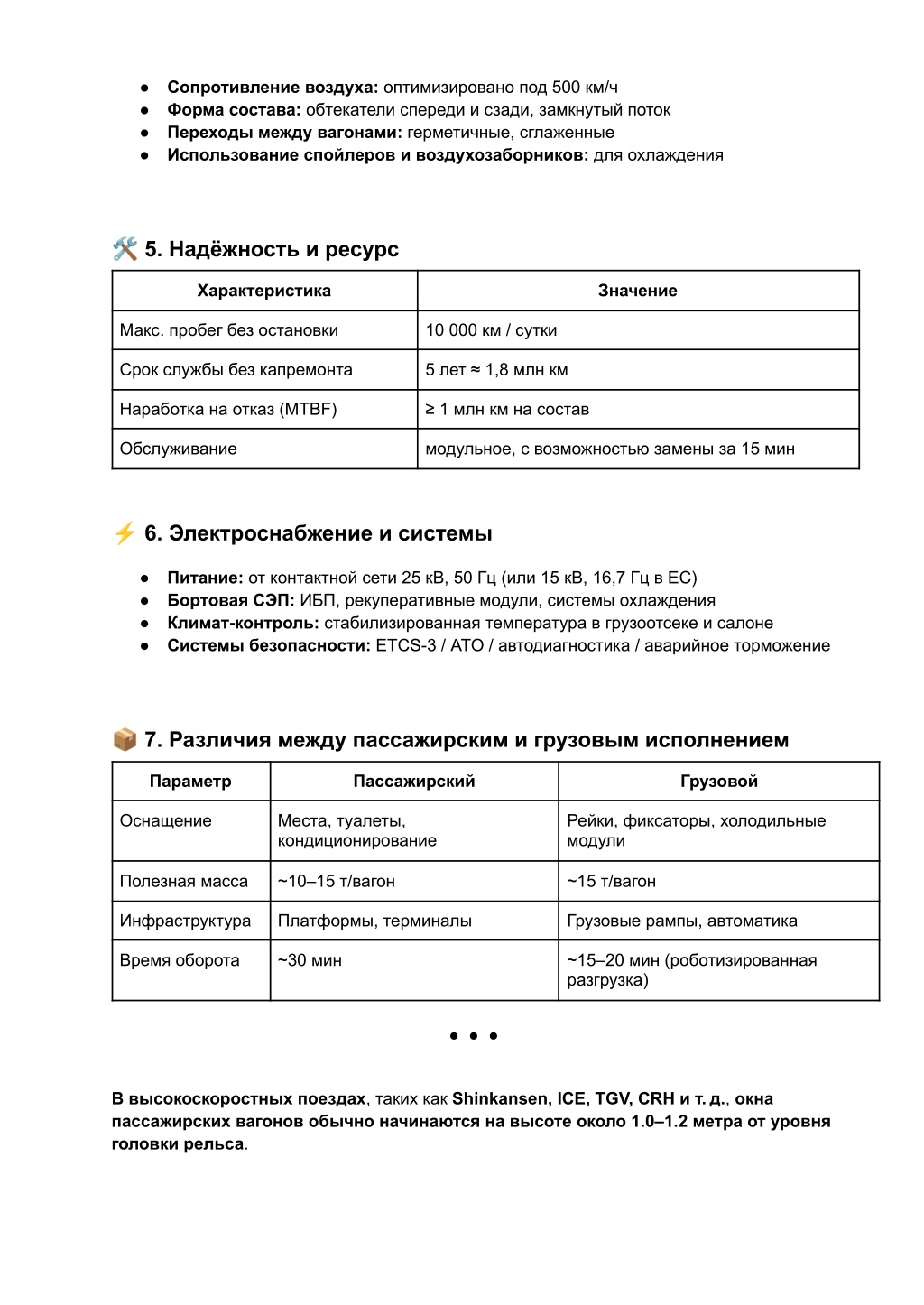

  12. ● Сопротивление воздуха: оптимизировано под 500 км/ч ● Форма состава: обтекатели спереди и сзади, замкнутый поток ● Переходы между вагонами: герметичные, сглаженные ● Использование спойлеров и воздухозаборников: для охлаждения ? 5. Надёжность и ресурс Характеристика Значение Макс. пробег без остановки 10 000 км / сутки Срок службы без капремонта 5 лет ≈ 1,8 млн км Наработка на отказ (MTBF) ≥ 1 млн км на состав Обслуживание модульное, с возможностью замены за 15 мин ⚡ 6. Электроснабжение и системы ● Питание: от контактной сети 25 кВ, 50 Гц (или 15 кВ, 16,7 Гц в ЕС) ● Бортовая СЭП: ИБП, рекуперативные модули, системы охлаждения ● Климат-контроль: стабилизированная температура в грузоотсеке и салоне ● Системы безопасности: ETCS-3 / ATO / автодиагностика / аварийное торможение ? 7. Различия между пассажирским и грузовым исполнением Параметр Пассажирский Грузовой Оснащение Места, туалеты, кондиционирование Рейки, фиксаторы, холодильные модули Полезная масса ~10–15 т/вагон ~15 т/вагон Инфраструктура Платформы, терминалы Грузовые рампы, автоматика Время оборота ~30 мин ~15–20 мин (роботизированная разгрузка) ● ● ● В высокоскоростных поездах, таких как Shinkansen, ICE, TGV, CRH и т. д., окна пассажирских вагонов обычно начинаются на высоте около 1.0–1.2 метра от уровня головки рельса.

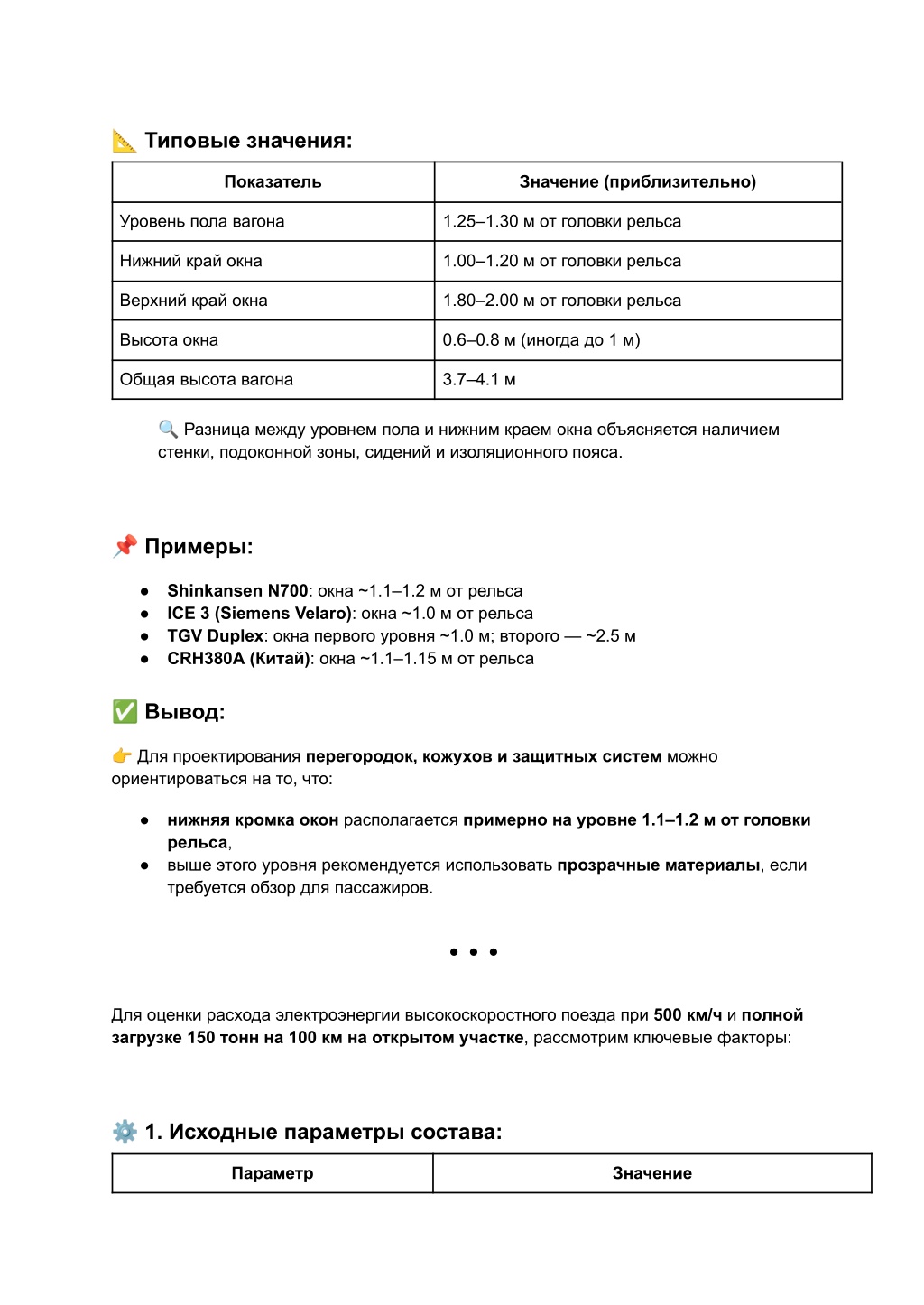

  13. ? Типовые значения: Показатель Значение (приблизительно) Уровень пола вагона 1.25–1.30 м от головки рельса Нижний край окна 1.00–1.20 м от головки рельса Верхний край окна 1.80–2.00 м от головки рельса Высота окна 0.6–0.8 м (иногда до 1 м) Общая высота вагона 3.7–4.1 м ? Разница между уровнем пола и нижним краем окна объясняется наличием стенки, подоконной зоны, сидений и изоляционного пояса. ? Примеры: ● Shinkansen N700: окна ~1.1–1.2 м от рельса ● ICE 3 (Siemens Velaro): окна ~1.0 м от рельса ● TGV Duplex: окна первого уровня ~1.0 м; второго — ~2.5 м ● CRH380A (Китай): окна ~1.1–1.15 м от рельса ✅ Вывод: ? Для проектирования перегородок, кожухов и защитных систем можно ориентироваться на то, что: ● нижняя кромка окон располагается примерно на уровне 1.1–1.2 м от головки рельса, ● выше этого уровня рекомендуется использовать прозрачные материалы, если требуется обзор для пассажиров. ● ● ● Для оценки расхода электроэнергии высокоскоростного поезда при 500 км/ч и полной загрузке 150 тонн на 100 км на открытом участке, рассмотрим ключевые факторы: ⚙ 1. Исходные параметры состава: Параметр Значение

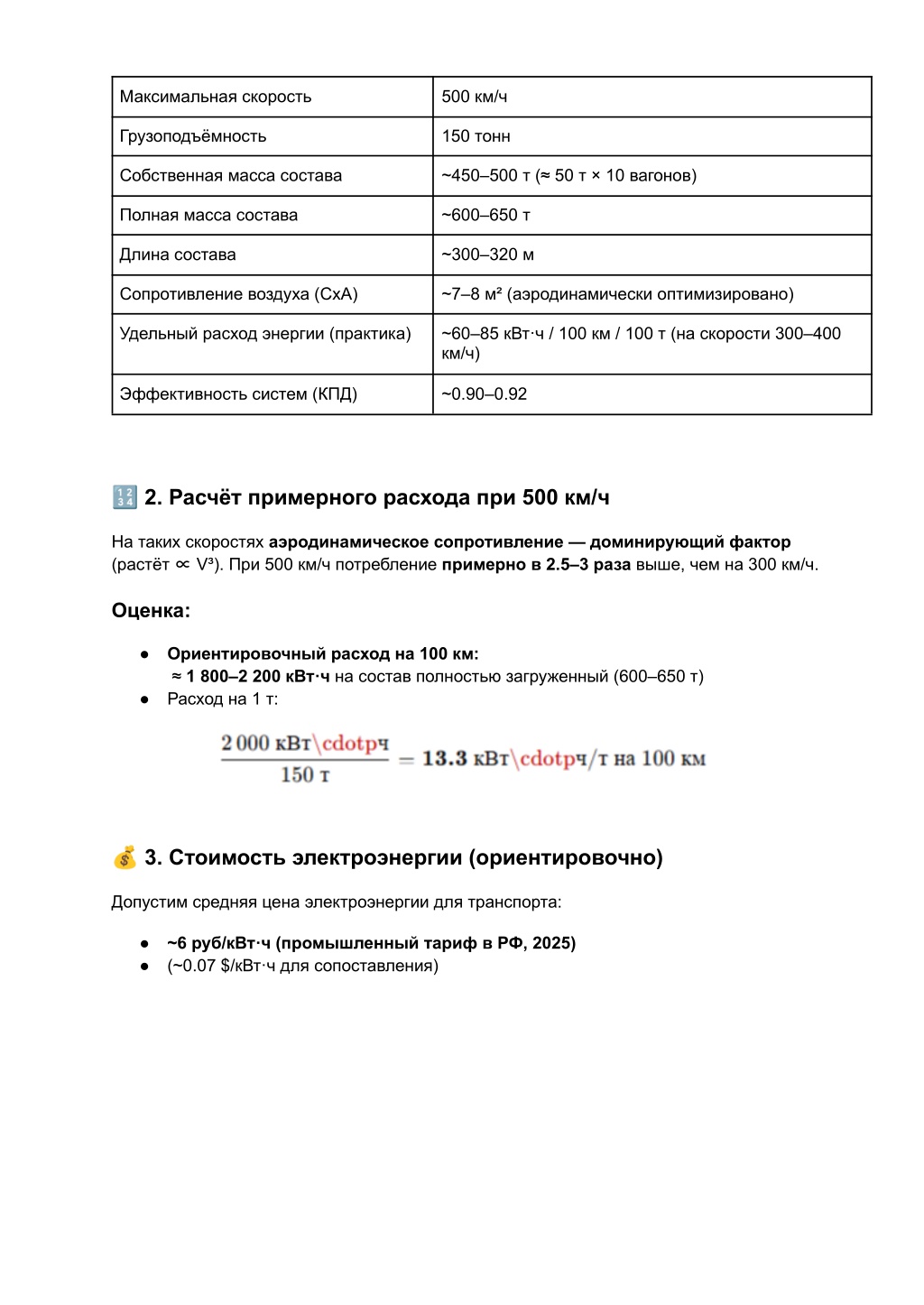

  14. Максимальная скорость 500 км/ч Грузоподъёмность 150 тонн Собственная масса состава ~450–500 т (≈ 50 т × 10 вагонов) Полная масса состава ~600–650 т Длина состава ~300–320 м Сопротивление воздуха (CxA) ~7–8 м² (аэродинамически оптимизировано) Удельный расход энергии (практика) ~60–85 кВт·ч / 100 км / 100 т (на скорости 300–400 км/ч) Эффективность систем (КПД) ~0.90–0.92 ? 2. Расчёт примерного расхода при 500 км/ч На таких скоростях аэродинамическое сопротивление — доминирующий фактор (растёт ∝ V³). При 500 км/ч потребление примерно в 2.5–3 раза выше, чем на 300 км/ч. Оценка: ● Ориентировочный расход на 100 км: ≈ 1 800–2 200 кВт·ч на состав полностью загруженный (600–650 т) ● Расход на 1 т: ? 3. Стоимость электроэнергии (ориентировочно) Допустим средняя цена электроэнергии для транспорта: ● ~6 руб/кВт·ч (промышленный тариф в РФ, 2025) ● (~0.07 $/кВт·ч для сопоставления)

  15. ✅ Итоговая таблица: Показатель Значение Энергопотребление (на состав) ~2 000 кВт·ч / 100 км Энергопотребление на 1 тонну ~13.3 кВт·ч / 100 км Стоимость энергии на 100 км (состав) ~12 000 руб / 100 км Стоимость энергии на 1 т груза ~80 руб / 100 км ● ● ● Потребление электроэнергии поезда на скорости 500 км/ч в тоннелезначительно изменится по сравнению с движением по открытому участку. Это связано, прежде всего, с воздушной динамикой в ограниченном сечении, даже если тоннель расширен. ? Основные факторы влияния в тоннеле: Фактор Влияние на энергопотребление Поршневой эффект Увеличивает сопротивление воздуха в тоннеле Узость канала относительно габарита поезда Чем ближе стены — тем выше аэродинамическое сопротивление Отсутствие бокового «рассеивания» воздуха Воздух не может уйти в стороны, создаёт давление впереди поезда Наличие встречного поезда Удваивает волну давления на короткое время

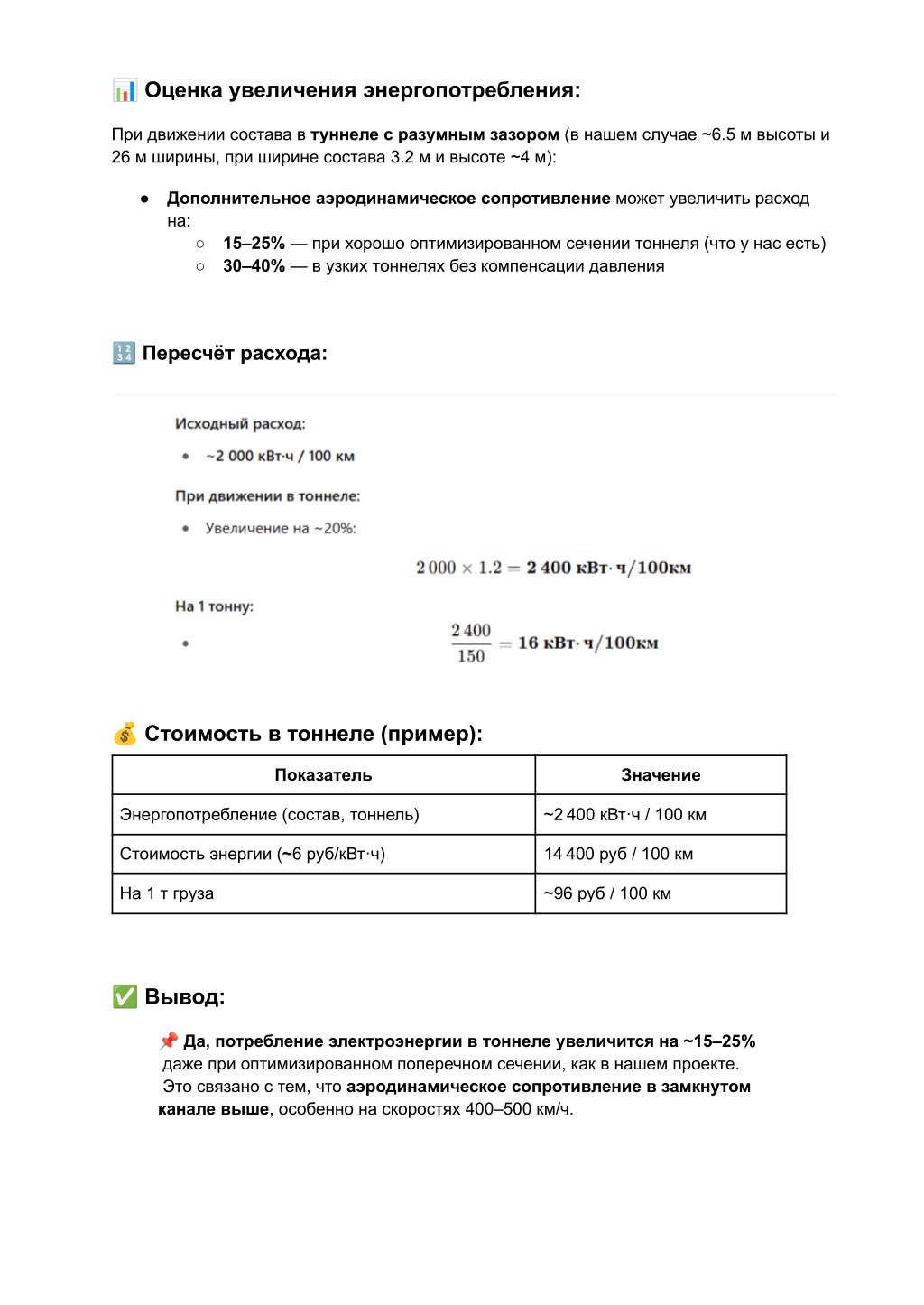

  16. ? Оценка увеличения энергопотребления: При движении состава в туннеле с разумным зазором (в нашем случае ~6.5 м высоты и 26 м ширины, при ширине состава 3.2 м и высоте ~4 м): ● Дополнительное аэродинамическое сопротивление может увеличить расход на: ○ 15–25% — при хорошо оптимизированном сечении тоннеля (что у нас есть) ○ 30–40% — в узких тоннелях без компенсации давления ? Пересчёт расхода: ? Стоимость в тоннеле (пример): Показатель Значение Энергопотребление (состав, тоннель) ~2 400 кВт·ч / 100 км Стоимость энергии (~6 руб/кВт·ч) 14 400 руб / 100 км На 1 т груза ~96 руб / 100 км ✅ Вывод: ?Да, потребление электроэнергии в тоннеле увеличится на ~15–25% даже при оптимизированном поперечном сечении, как в нашем проекте. Это связано с тем, что аэродинамическое сопротивление в замкнутом канале выше, особенно на скоростях 400–500 км/ч.

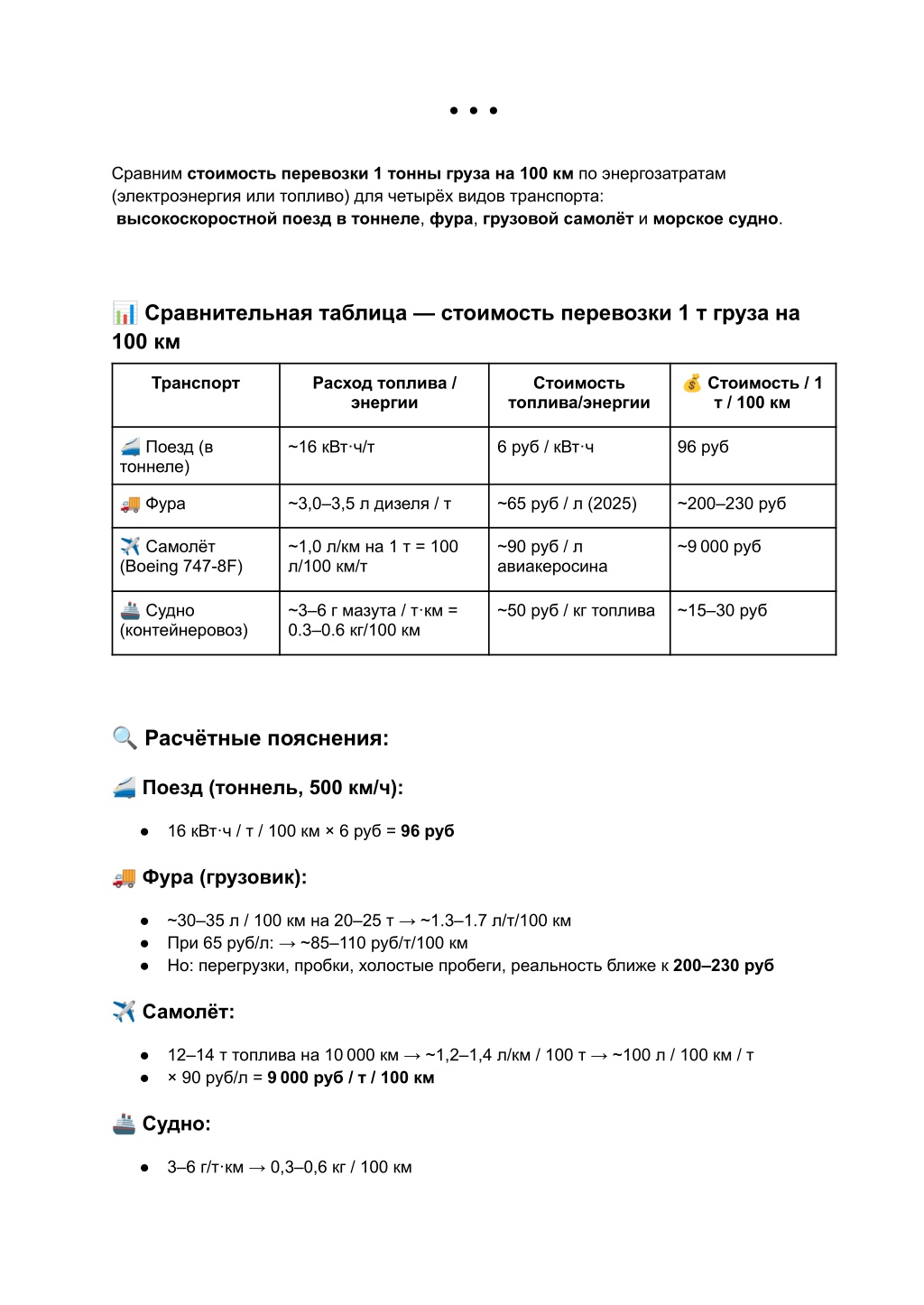

  17. ● ● ● Сравним стоимость перевозки 1 тонны груза на 100 км по энергозатратам (электроэнергия или топливо) для четырёх видов транспорта: высокоскоростной поезд в тоннеле, фура, грузовой самолёт и морское судно. ? Сравнительная таблица — стоимость перевозки 1 т груза на 100 км ? Стоимость / 1 т / 100 км Транспорт Расход топлива / энергии Стоимость топлива/энергии ? Поезд (в тоннеле) ~16 кВт·ч/т 6 руб / кВт·ч 96 руб ? Фура ~3,0–3,5 л дизеля / т ~65 руб / л (2025) ~200–230 руб ✈ Самолёт (Boeing 747-8F) ~1,0 л/км на 1 т = 100 л/100 км/т ~90 руб / л авиакеросина ~9 000 руб ? Судно (контейнеровоз) ~3–6 г мазута / т·км = 0.3–0.6 кг/100 км ~50 руб / кг топлива ~15–30 руб ? Расчётные пояснения: ? Поезд (тоннель, 500 км/ч): ● 16 кВт·ч / т / 100 км × 6 руб = 96 руб ? Фура (грузовик): ● ~30–35 л / 100 км на 20–25 т → ~1.3–1.7 л/т/100 км ● При 65 руб/л: → ~85–110 руб/т/100 км ● Но: перегрузки, пробки, холостые пробеги, реальность ближе к 200–230 руб ✈ Самолёт: ● 12–14 т топлива на 10 000 км → ~1,2–1,4 л/км / 100 т → ~100 л / 100 км / т ● × 90 руб/л = 9 000 руб / т / 100 км ? Судно: ● 3–6 г/т·км → 0,3–0,6 кг / 100 км

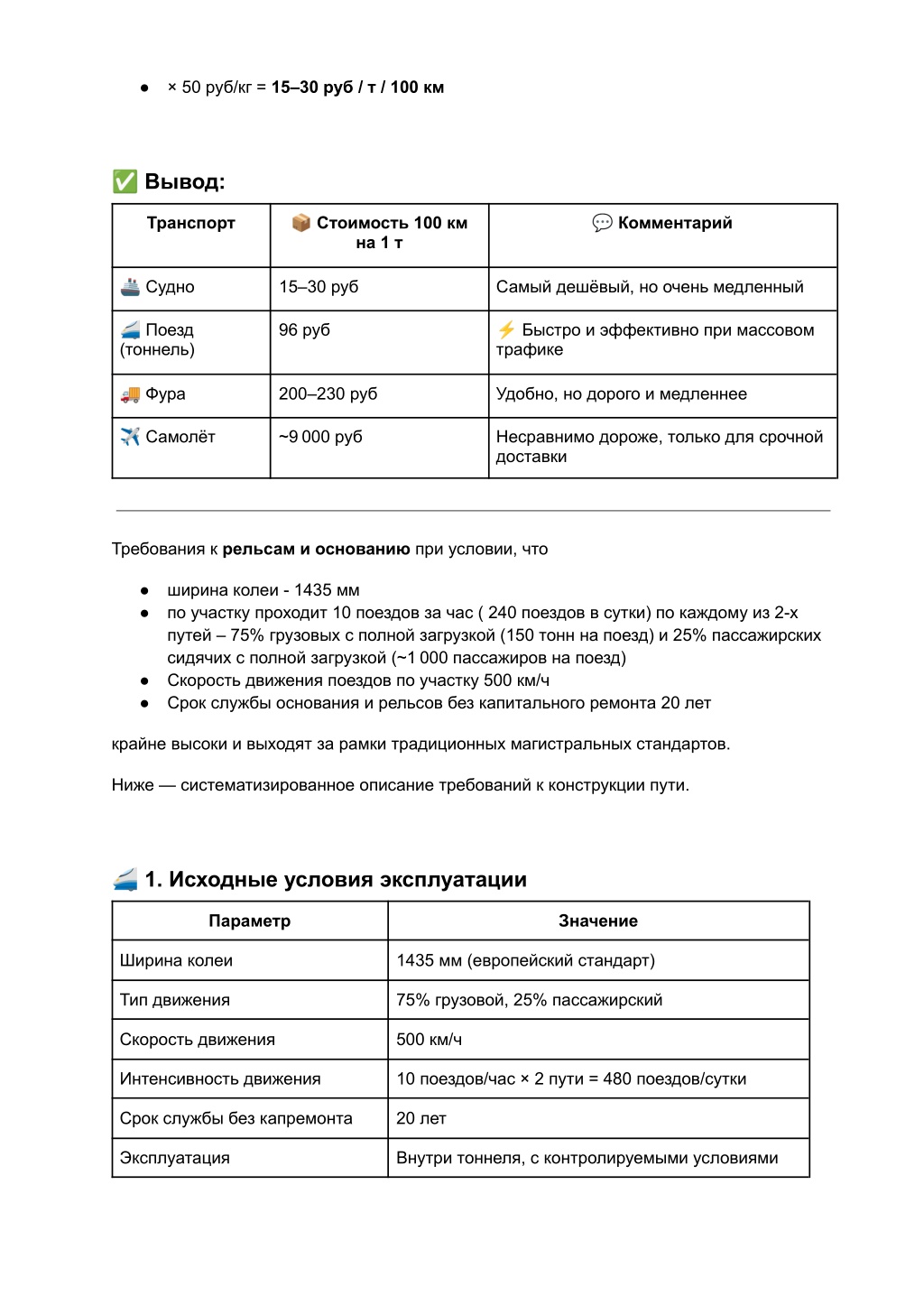

  18. ● × 50 руб/кг = 15–30 руб / т / 100 км ✅ Вывод: ? Стоимость 100 км на 1 т ? Комментарий Транспорт ? Судно 15–30 руб Самый дешёвый, но очень медленный ? Поезд (тоннель) ⚡ Быстро и эффективно при массовом трафике 96 руб ? Фура 200–230 руб Удобно, но дорого и медленнее ✈ Самолёт ~9 000 руб Несравнимо дороже, только для срочной доставки Требования к рельсам и основанию при условии, что ● ширина колеи - 1435 мм ● по участку проходит 10 поездов за час ( 240 поездов в сутки) по каждому из 2-х путей – 75% грузовых с полной загрузкой (150 тонн на поезд) и 25% пассажирских сидячих с полной загрузкой (~1 000 пассажиров на поезд) ● Скорость движения поездов по участку 500 км/ч ● Срок службы основания и рельсов без капитального ремонта 20 лет крайне высоки и выходят за рамки традиционных магистральных стандартов. Ниже — систематизированное описание требований к конструкции пути. ? 1. Исходные условия эксплуатации Параметр Значение Ширина колеи 1435 мм (европейский стандарт) Тип движения 75% грузовой, 25% пассажирский Скорость движения 500 км/ч Интенсивность движения 10 поездов/час × 2 пути = 480 поездов/сутки Срок службы без капремонта 20 лет Эксплуатация Внутри тоннеля, с контролируемыми условиями

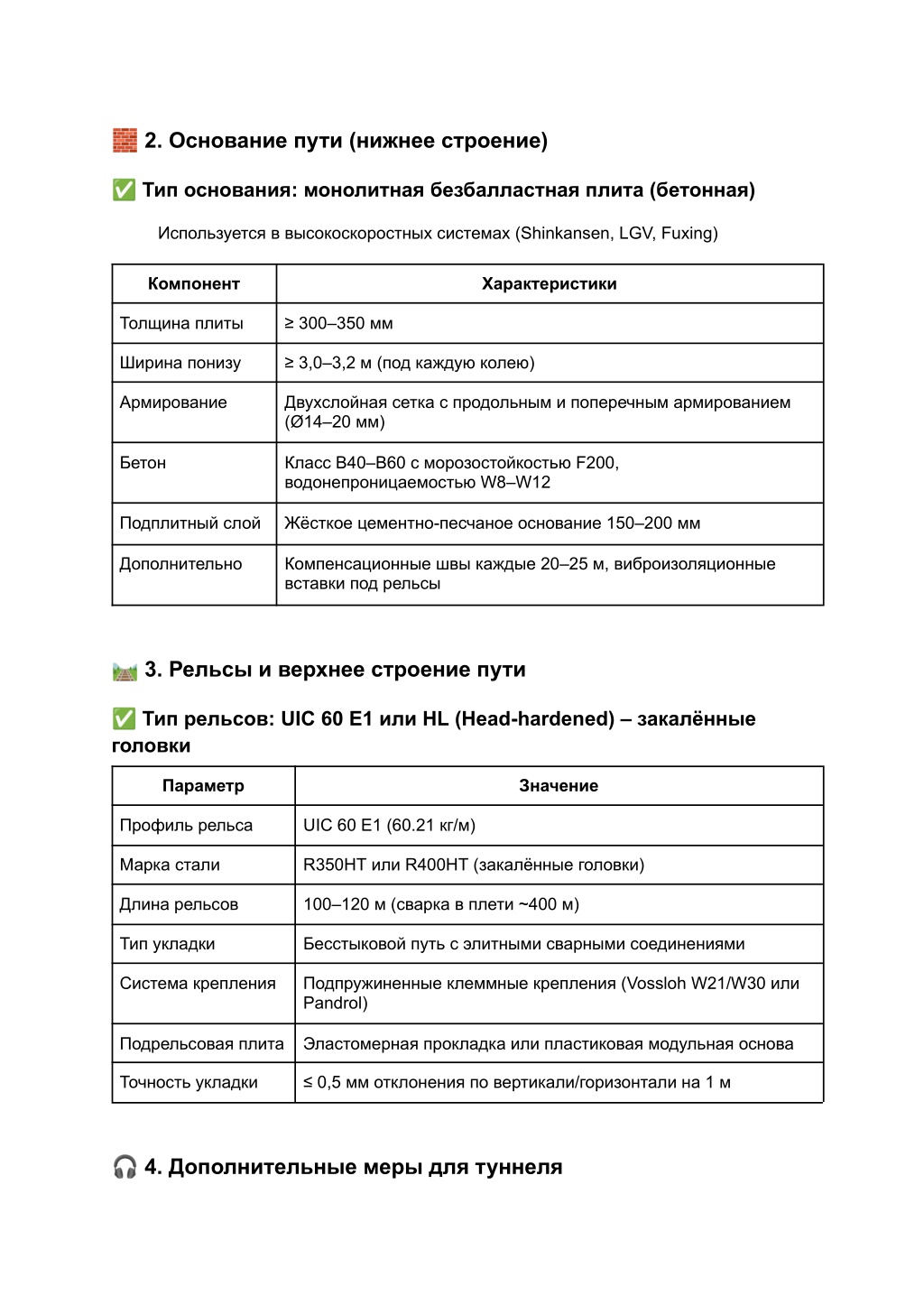

  19. ? 2. Основание пути (нижнее строение) ✅ Тип основания: монолитная безбалластная плита (бетонная) Используется в высокоскоростных системах (Shinkansen, LGV, Fuxing) Компонент Характеристики Толщина плиты ≥ 300–350 мм Ширина понизу ≥ 3,0–3,2 м (под каждую колею) Армирование Двухслойная сетка с продольным и поперечным армированием (Ø14–20 мм) Бетон Класс B40–B60 с морозостойкостью F200, водонепроницаемостью W8–W12 Подплитный слой Жёсткое цементно-песчаное основание 150–200 мм Дополнительно Компенсационные швы каждые 20–25 м, виброизоляционные вставки под рельсы ? 3. Рельсы и верхнее строение пути ✅ Тип рельсов: UIC 60 E1 или HL (Head-hardened) – закалённые головки Параметр Значение Профиль рельса UIC 60 E1 (60.21 кг/м) Марка стали R350HT или R400HT (закалённые головки) Длина рельсов 100–120 м (сварка в плети ~400 м) Тип укладки Бесстыковой путь с элитными сварными соединениями Система крепления Подпружиненные клеммные крепления (Vossloh W21/W30 или Pandrol) Подрельсовая плита Эластомерная прокладка или пластиковая модульная основа Точность укладки ≤ 0,5 мм отклонения по вертикали/горизонтали на 1 м ? 4. Дополнительные меры для туннеля

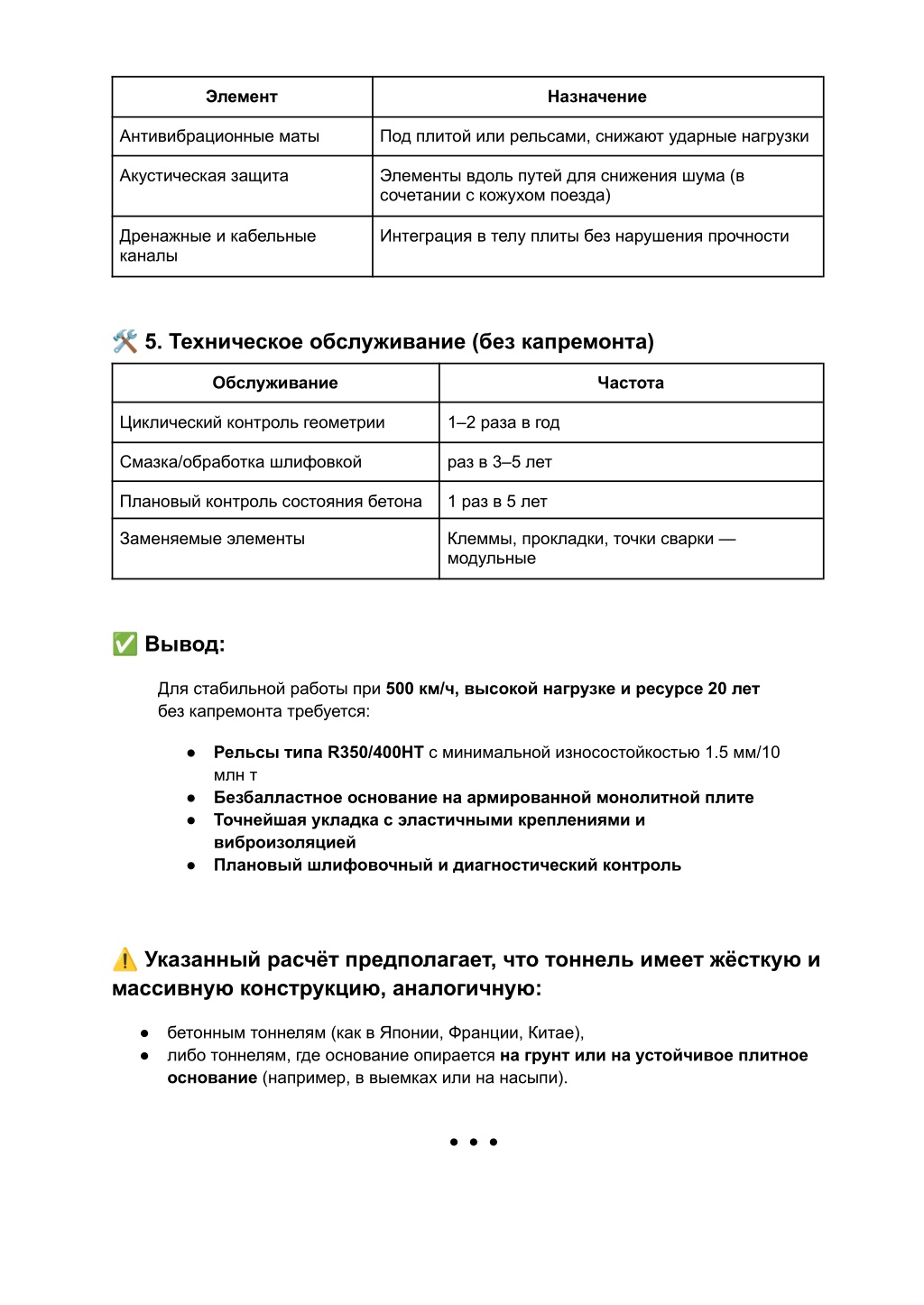

  20. Элемент Назначение Антивибрационные маты Под плитой или рельсами, снижают ударные нагрузки Акустическая защита Элементы вдоль путей для снижения шума (в сочетании с кожухом поезда) Дренажные и кабельные каналы Интеграция в телу плиты без нарушения прочности ? 5. Техническое обслуживание (без капремонта) Обслуживание Частота Циклический контроль геометрии 1–2 раза в год Смазка/обработка шлифовкой раз в 3–5 лет Плановый контроль состояния бетона 1 раз в 5 лет Заменяемые элементы Клеммы, прокладки, точки сварки — модульные ✅ Вывод: Для стабильной работы при 500 км/ч, высокой нагрузке и ресурсе 20 лет без капремонта требуется: ● Рельсы типа R350/400HT с минимальной износостойкостью 1.5 мм/10 млн т ● Безбалластное основание на армированной монолитной плите ● Точнейшая укладка с эластичными креплениями и виброизоляцией ● Плановый шлифовочный и диагностический контроль ⚠ Указанный расчёт предполагает, что тоннель имеет жёсткую и массивную конструкцию, аналогичную: ● бетонным тоннелям (как в Японии, Франции, Китае), ● либо тоннелям, где основание опирается на грунт или на устойчивое плитное основание (например, в выемках или на насыпи). ● ● ●

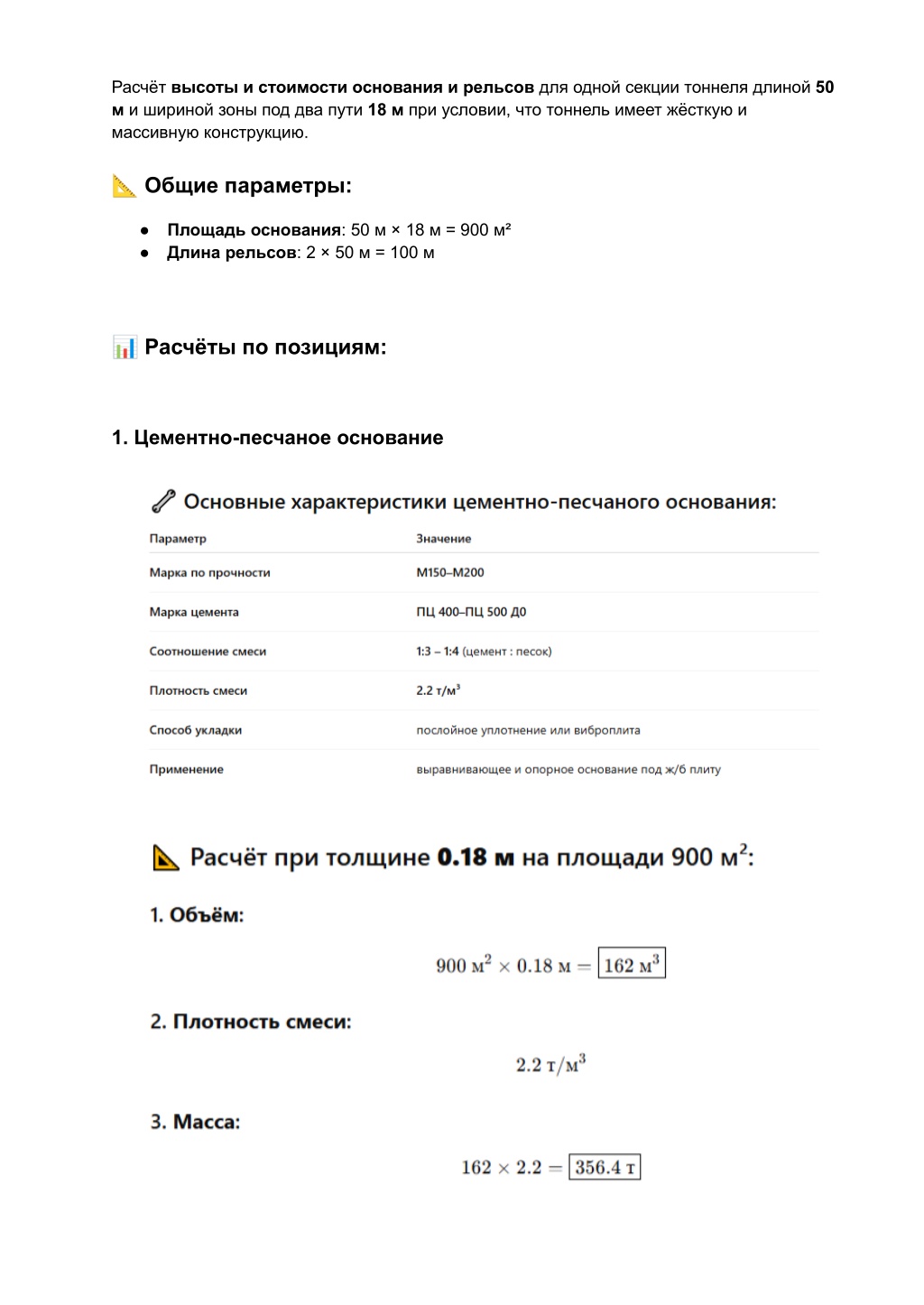

  21. Расчёт высоты и стоимости основания и рельсов для одной секции тоннеля длиной 50 м и шириной зоны под два пути 18 м при условии, что тоннель имеет жёсткую и массивную конструкцию. ? Общие параметры: ● Площадь основания: 50 м × 18 м = 900 м² ● Длина рельсов: 2 × 50 м = 100 м ? Расчёты по позициям: 1. Цементно-песчаное основание

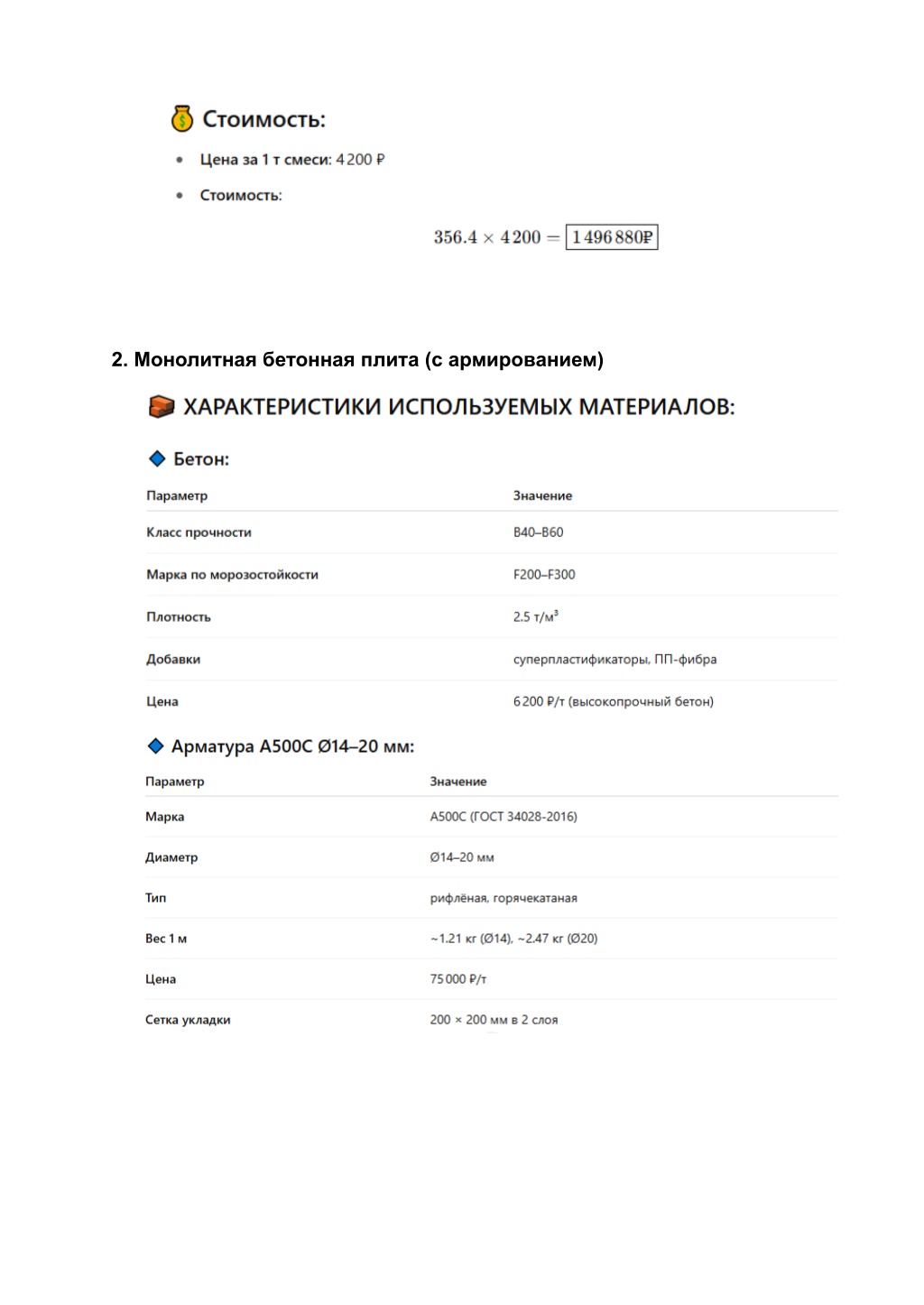

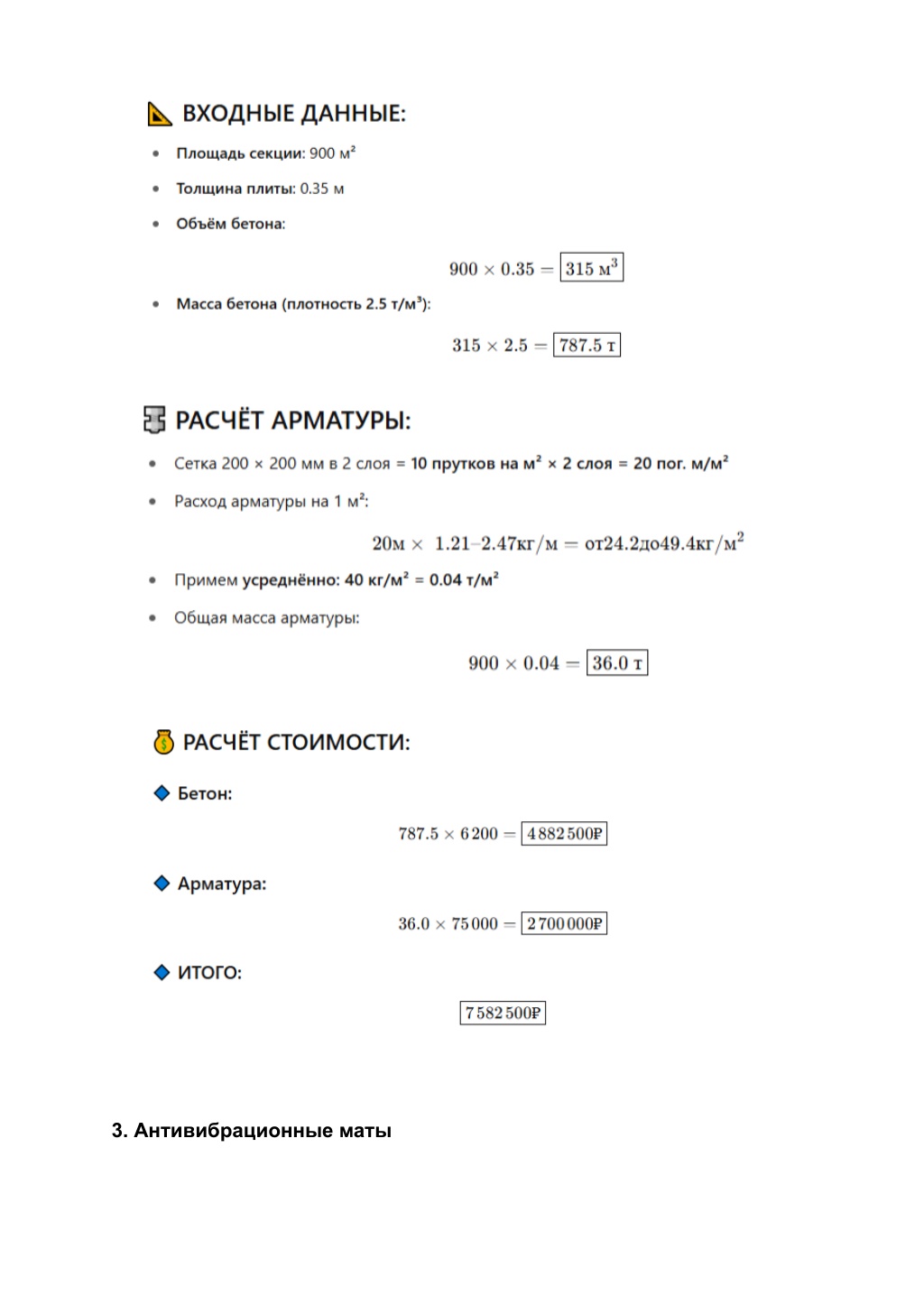

  22. 2. Монолитная бетонная плита (с армированием)

  23. 3. Антивибрационные маты

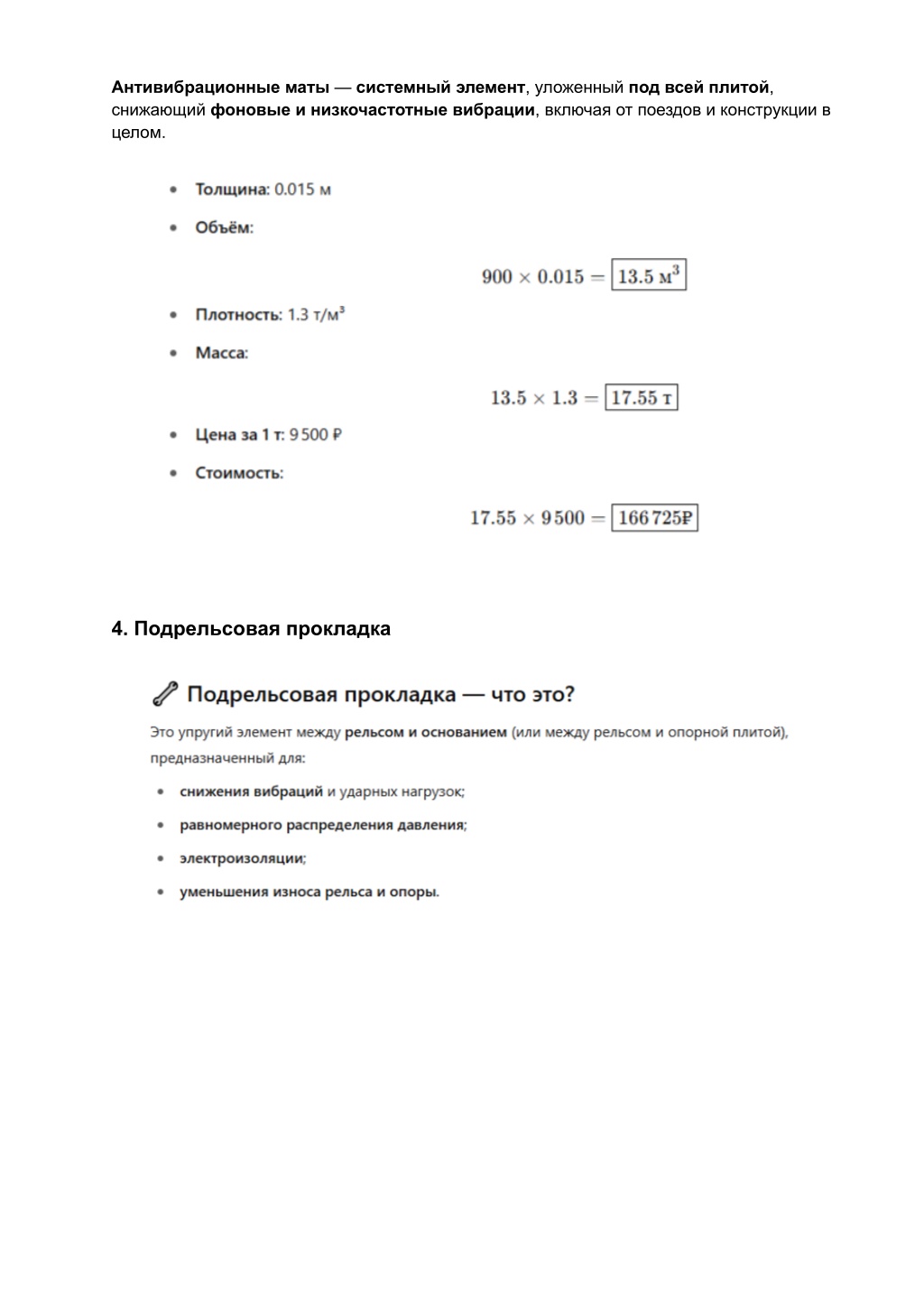

  24. Антивибрационные маты — системный элемент, уложенный под всей плитой, снижающий фоновые и низкочастотные вибрации, включая от поездов и конструкции в целом. 4. Подрельсовая прокладка

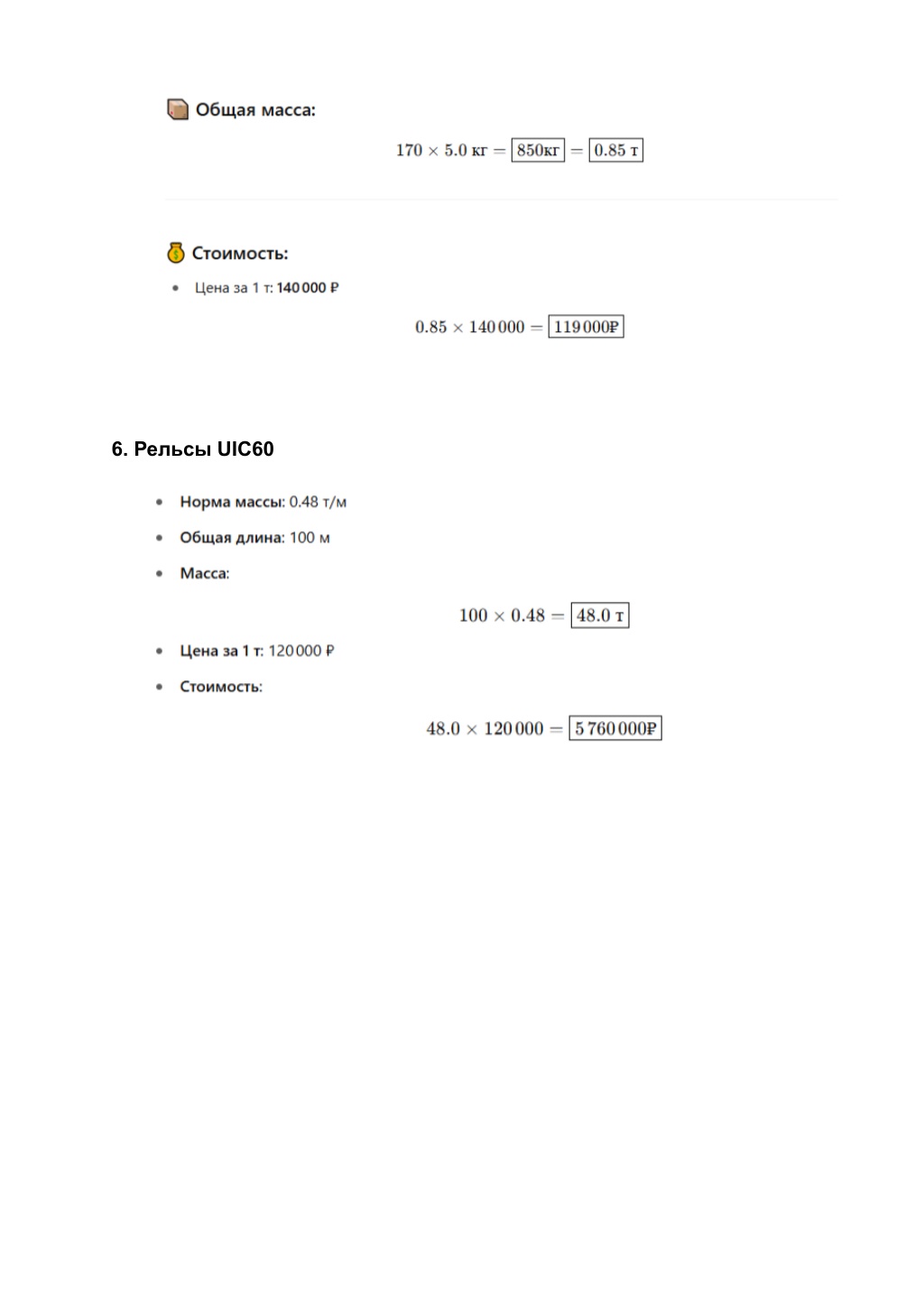

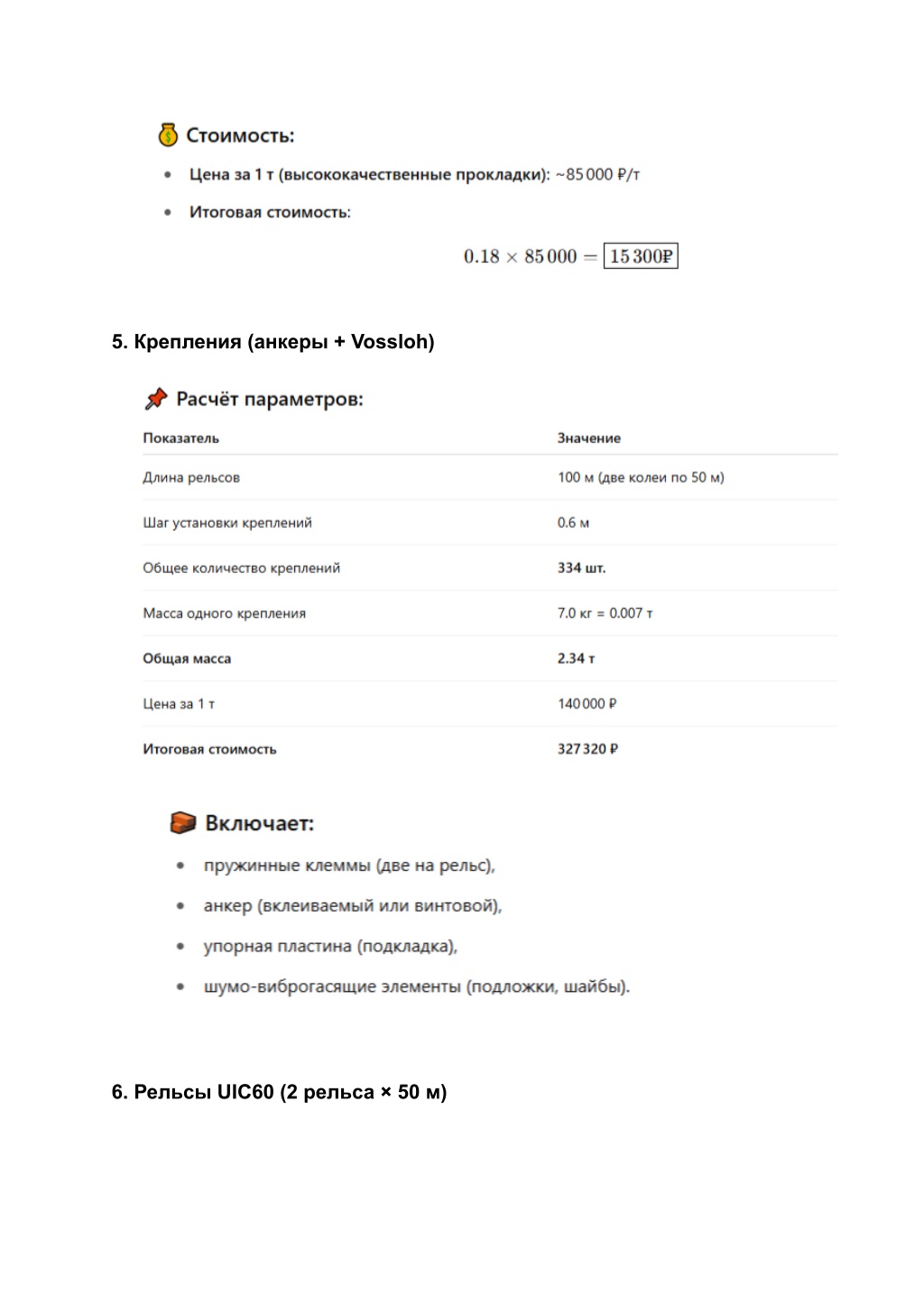

  25. 5. Крепления (анкеры + Vossloh) 6. Рельсы UIC60 (2 рельса × 50 м)

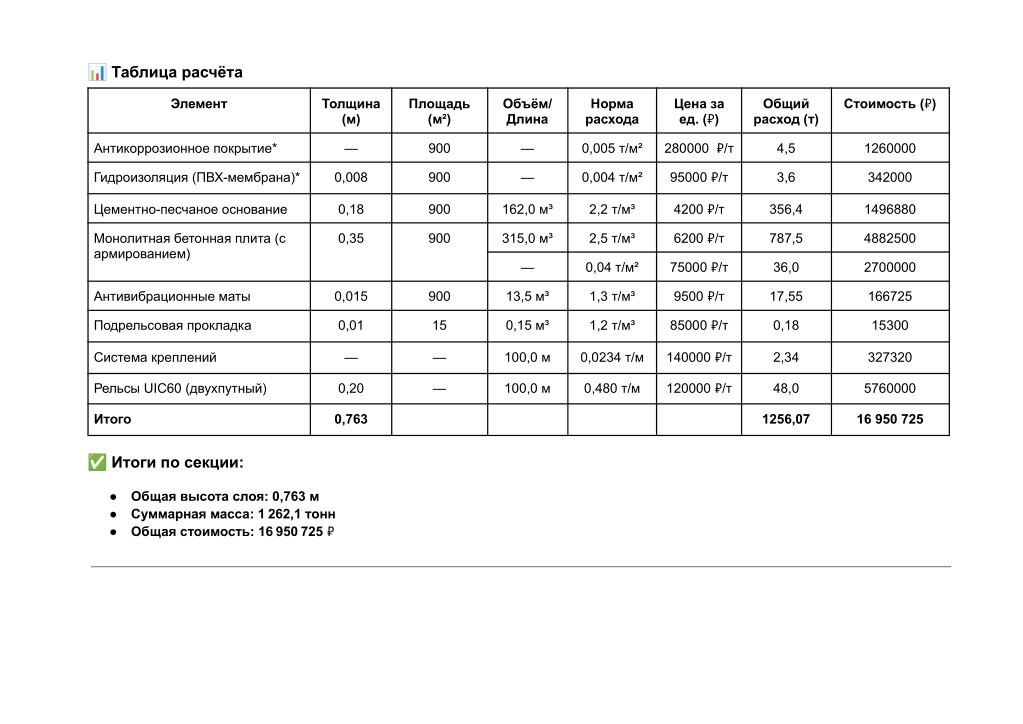

  26. ? Таблица расчёта Стоимость (₽) Элемент Толщина (м) Площадь (м²) Объём/ Длина Норма расхода Цена за ед. (₽) Общий расход (т) 280000 ₽/т Антикоррозионное покрытие* — 900 — 0,005 т/м² 4,5 1260000 95000 ₽/т Гидроизоляция (ПВХ-мембрана)* 0,008 900 — 0,004 т/м² 3,6 342000 4200 ₽/т Цементно-песчаное основание 0,18 900 162,0 м³ 2,2 т/м³ 356,4 1496880 6200 ₽/т Монолитная бетонная плита (с армированием) 0,35 900 315,0 м³ 2,5 т/м³ 787,5 4882500 75000 ₽/т — 0,04 т/м² 36,0 2700000 9500 ₽/т Антивибрационные маты 0,015 900 13,5 м³ 1,3 т/м³ 17,55 166725 85000 ₽/т Подрельсовая прокладка 0,01 15 0,15 м³ 1,2 т/м³ 0,18 15300 140000 ₽/т Система креплений — — 100,0 м 0,0234 т/м 2,34 327320 120000 ₽/т Рельсы UIC60 (двухпутный) 0,20 — 100,0 м 0,480 т/м 48,0 5760000 Итого 0,763 1256,07 16 950 725 ✅ Итоги по секции: ● Общая высота слоя: 0,763 м ● Суммарная масса: 1 262,1 тонн ● Общая стоимость: 16 950 725 ₽

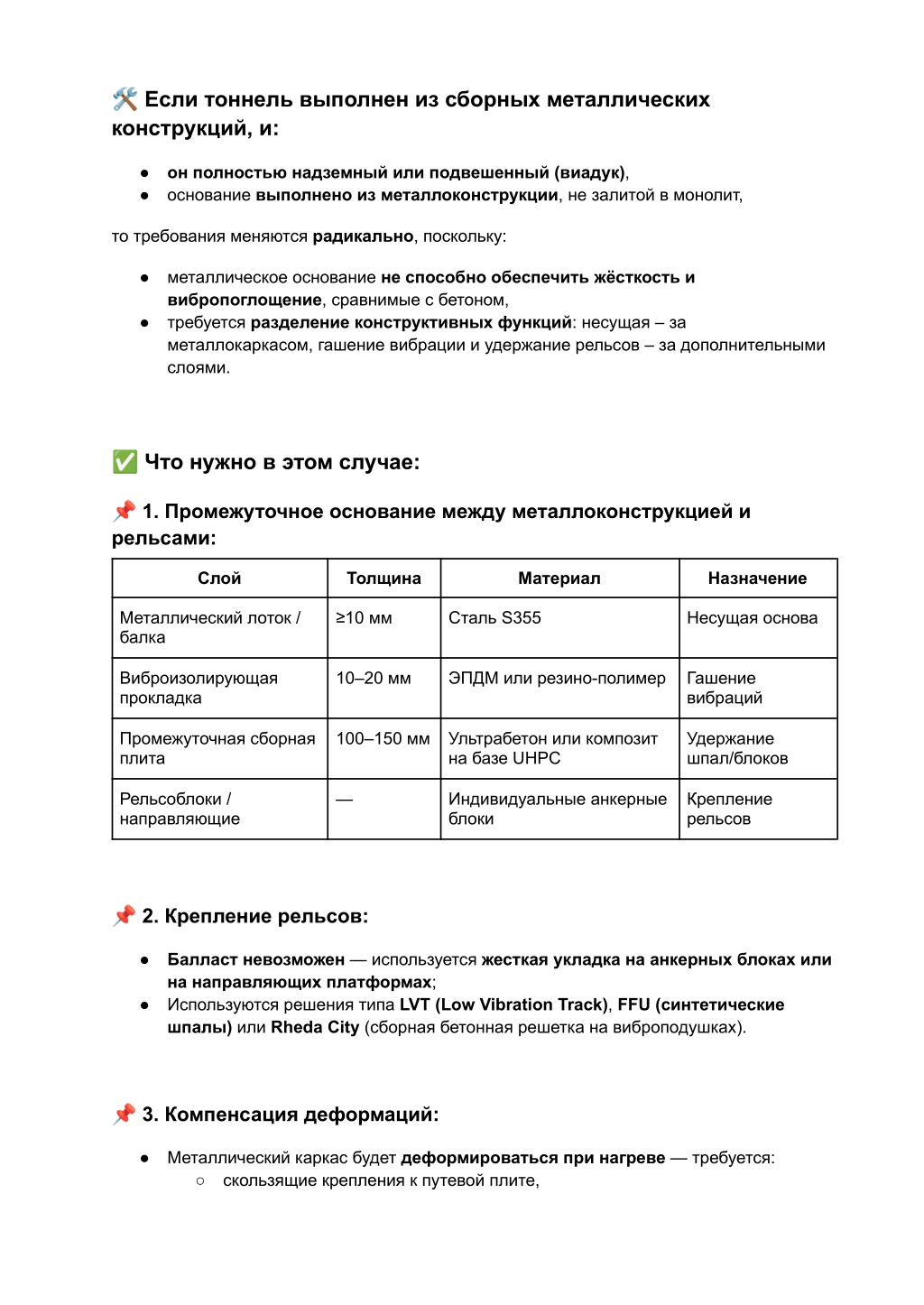

  27. ? Если тоннель выполнен из сборных металлических конструкций, и: ● он полностью надземный или подвешенный (виадук), ● основание выполнено из металлоконструкции, не залитой в монолит, то требования меняются радикально, поскольку: ● металлическое основание не способно обеспечить жёсткость и вибропоглощение, сравнимые с бетоном, ● требуется разделение конструктивных функций: несущая – за металлокаркасом, гашение вибрации и удержание рельсов – за дополнительными слоями. ✅ Что нужно в этом случае: ? 1. Промежуточное основание между металлоконструкцией и рельсами: Слой Толщина Материал Назначение Металлический лоток / балка ≥10 мм Сталь S355 Несущая основа Виброизолирующая прокладка 10–20 мм ЭПДМ или резино-полимер Гашение вибраций Промежуточная сборная плита 100–150 мм Ультрабетон или композит на базе UHPC Удержание шпал/блоков Рельсоблоки / направляющие — Индивидуальные анкерные блоки Крепление рельсов ? 2. Крепление рельсов: ● Балласт невозможен — используется жесткая укладка на анкерных блоках или на направляющих платформах; ● Используются решения типа LVT (Low Vibration Track), FFU (синтетические шпалы) или Rheda City (сборная бетонная решетка на виброподушках). ? 3. Компенсация деформаций: ● Металлический каркас будет деформироваться при нагреве — требуется: ○ скользящие крепления к путевой плите,

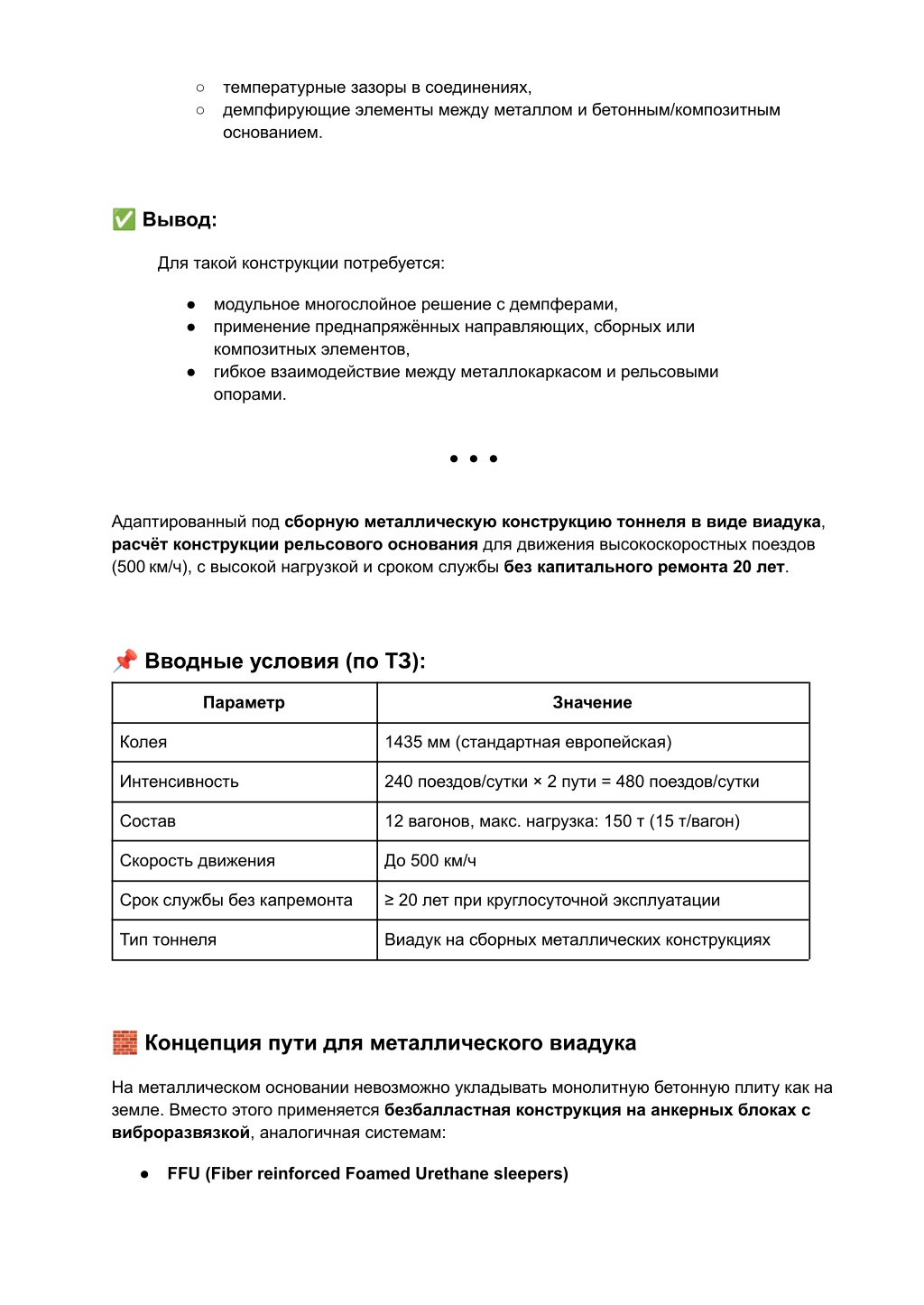

  28. ○ температурные зазоры в соединениях, ○ демпфирующие элементы между металлом и бетонным/композитным основанием. ✅ Вывод: Для такой конструкции потребуется: ● модульное многослойное решение с демпферами, ● применение преднапряжённых направляющих, сборных или композитных элементов, ● гибкое взаимодействие между металлокаркасом и рельсовыми опорами. ● ● ● Адаптированный под сборную металлическую конструкцию тоннеля в виде виадука, расчёт конструкции рельсового основания для движения высокоскоростных поездов (500 км/ч), с высокой нагрузкой и сроком службы без капитального ремонта 20 лет. ? Вводные условия (по ТЗ): Параметр Значение Колея 1435 мм (стандартная европейская) Интенсивность 240 поездов/сутки × 2 пути = 480 поездов/сутки Состав 12 вагонов, макс. нагрузка: 150 т (15 т/вагон) Скорость движения До 500 км/ч Срок службы без капремонта ≥ 20 лет при круглосуточной эксплуатации Тип тоннеля Виадук на сборных металлических конструкциях ? Концепция пути для металлического виадука На металлическом основании невозможно укладывать монолитную бетонную плиту как на земле. Вместо этого применяется безбалластная конструкция на анкерных блоках с виброразвязкой, аналогичная системам: ● FFU (Fiber reinforced Foamed Urethane sleepers)

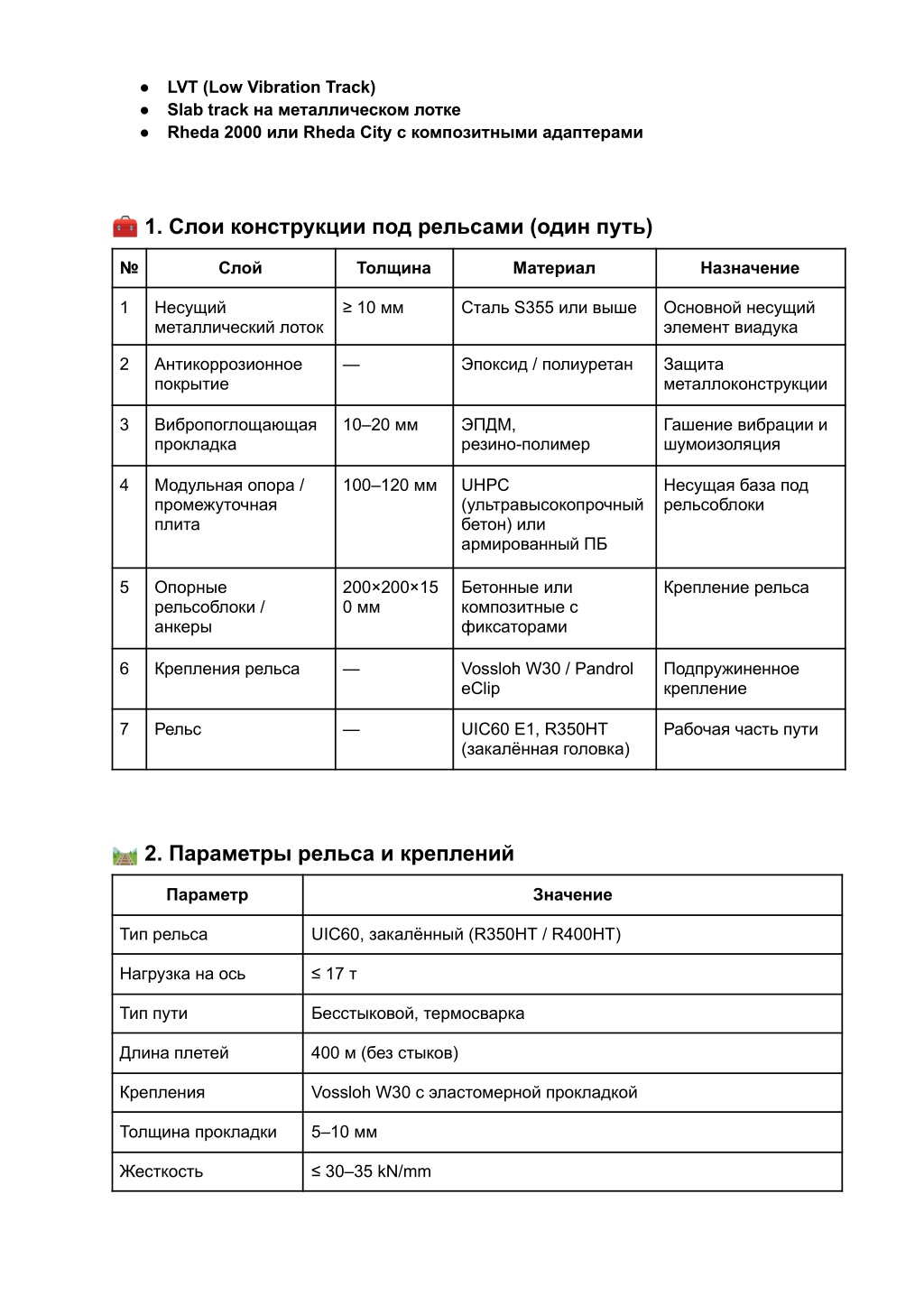

  29. ● LVT (Low Vibration Track) ● Slab track на металлическом лотке ● Rheda 2000 или Rheda City с композитными адаптерами ? 1. Слои конструкции под рельсами (один путь) № Слой Толщина Материал Назначение 1 Несущий металлический лоток ≥ 10 мм Сталь S355 или выше Основной несущий элемент виадука 2 Антикоррозионное покрытие — Эпоксид / полиуретан Защита металлоконструкции 3 Вибропоглощающая прокладка 10–20 мм ЭПДМ, резино-полимер Гашение вибрации и шумоизоляция 4 Модульная опора / промежуточная плита 100–120 мм UHPC (ультравысокопрочный бетон) или армированный ПБ Несущая база под рельсоблоки 5 Опорные рельсоблоки / анкеры 200×200×15 0 мм Бетонные или композитные с фиксаторами Крепление рельса 6 Крепления рельса — Vossloh W30 / Pandrol eClip Подпружиненное крепление 7 Рельс — UIC60 E1, R350HT (закалённая головка) Рабочая часть пути ? 2. Параметры рельса и креплений Параметр Значение Тип рельса UIC60, закалённый (R350HT / R400HT) Нагрузка на ось ≤ 17 т Тип пути Бесстыковой, термосварка Длина плетей 400 м (без стыков) Крепления Vossloh W30 с эластомерной прокладкой Толщина прокладки 5–10 мм Жесткость ≤ 30–35 kN/mm

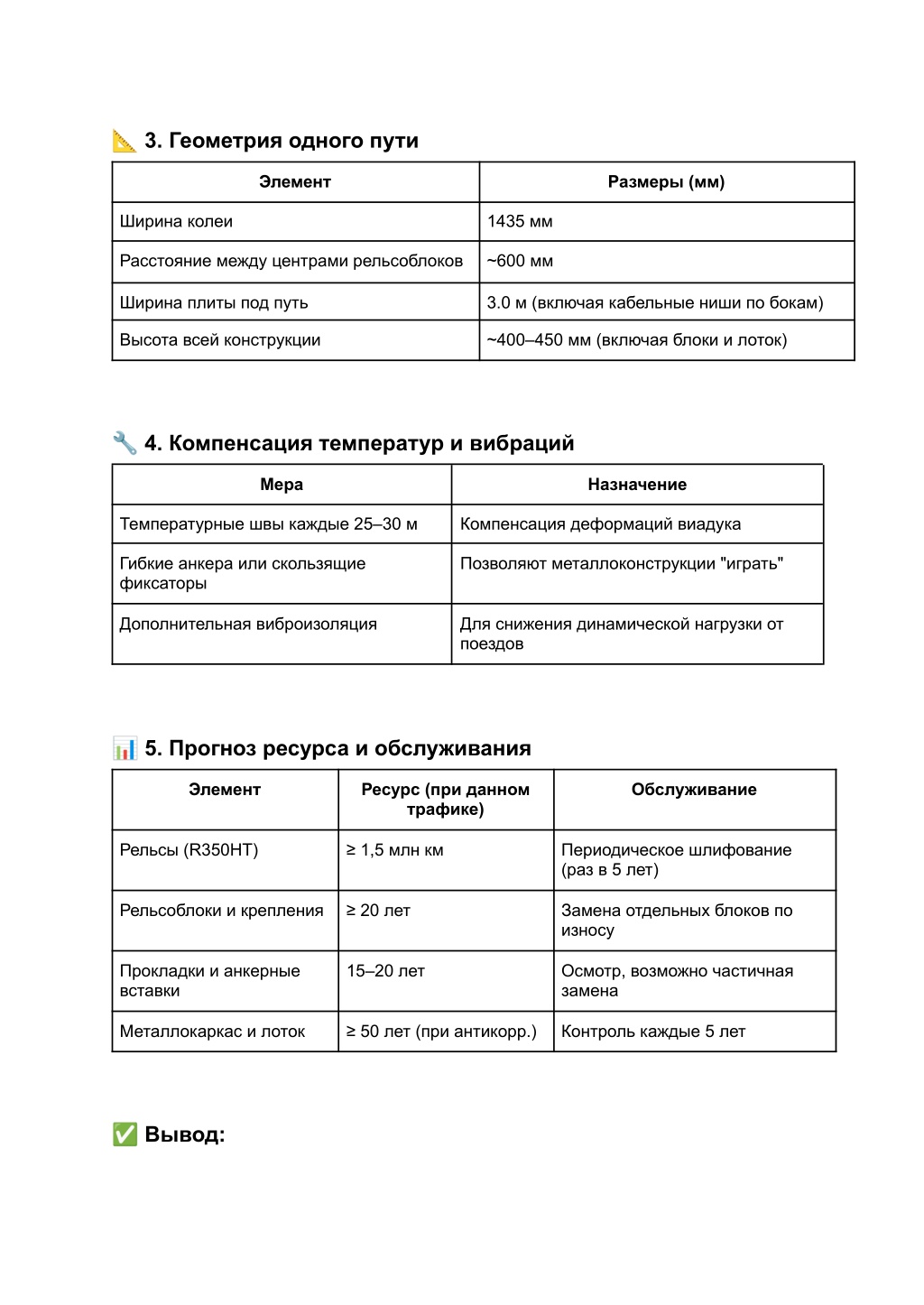

  30. ? 3. Геометрия одного пути Элемент Размеры (мм) Ширина колеи 1435 мм Расстояние между центрами рельсоблоков ~600 мм Ширина плиты под путь 3.0 м (включая кабельные ниши по бокам) Высота всей конструкции ~400–450 мм (включая блоки и лоток) ? 4. Компенсация температур и вибраций Мера Назначение Температурные швы каждые 25–30 м Компенсация деформаций виадука Гибкие анкера или скользящие фиксаторы Позволяют металлоконструкции "играть" Дополнительная виброизоляция Для снижения динамической нагрузки от поездов ? 5. Прогноз ресурса и обслуживания Элемент Ресурс (при данном трафике) Обслуживание Рельсы (R350HT) ≥ 1,5 млн км Периодическое шлифование (раз в 5 лет) Рельсоблоки и крепления ≥ 20 лет Замена отдельных блоков по износу Прокладки и анкерные вставки 15–20 лет Осмотр, возможно частичная замена Металлокаркас и лоток ≥ 50 лет (при антикорр.) Контроль каждые 5 лет ✅ Вывод:

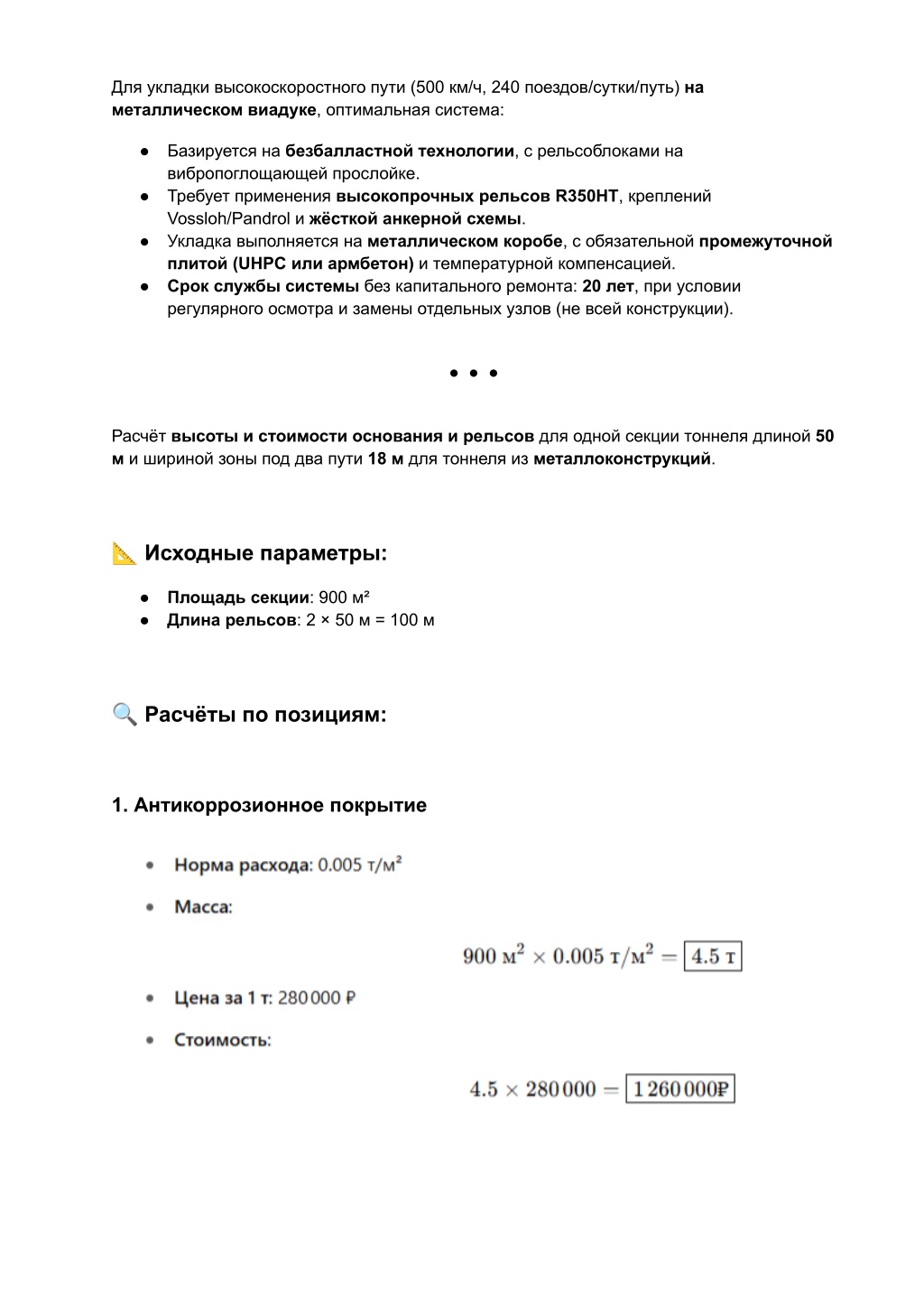

  31. Для укладки высокоскоростного пути (500 км/ч, 240 поездов/сутки/путь) на металлическом виадуке, оптимальная система: ● Базируется на безбалластной технологии, с рельсоблоками на вибропоглощающей прослойке. ● Требует применения высокопрочных рельсов R350HT, креплений Vossloh/Pandrol и жёсткой анкерной схемы. ● Укладка выполняется на металлическом коробе, с обязательной промежуточной плитой (UHPC или армбетон) и температурной компенсацией. ● Срок службы системы без капитального ремонта: 20 лет, при условии регулярного осмотра и замены отдельных узлов (не всей конструкции). ● ● ● Расчёт высоты и стоимости основания и рельсов для одной секции тоннеля длиной 50 м и шириной зоны под два пути 18 м для тоннеля из металлоконструкций. ? Исходные параметры: ● Площадь секции: 900 м² ● Длина рельсов: 2 × 50 м = 100 м ? Расчёты по позициям: 1. Антикоррозионное покрытие

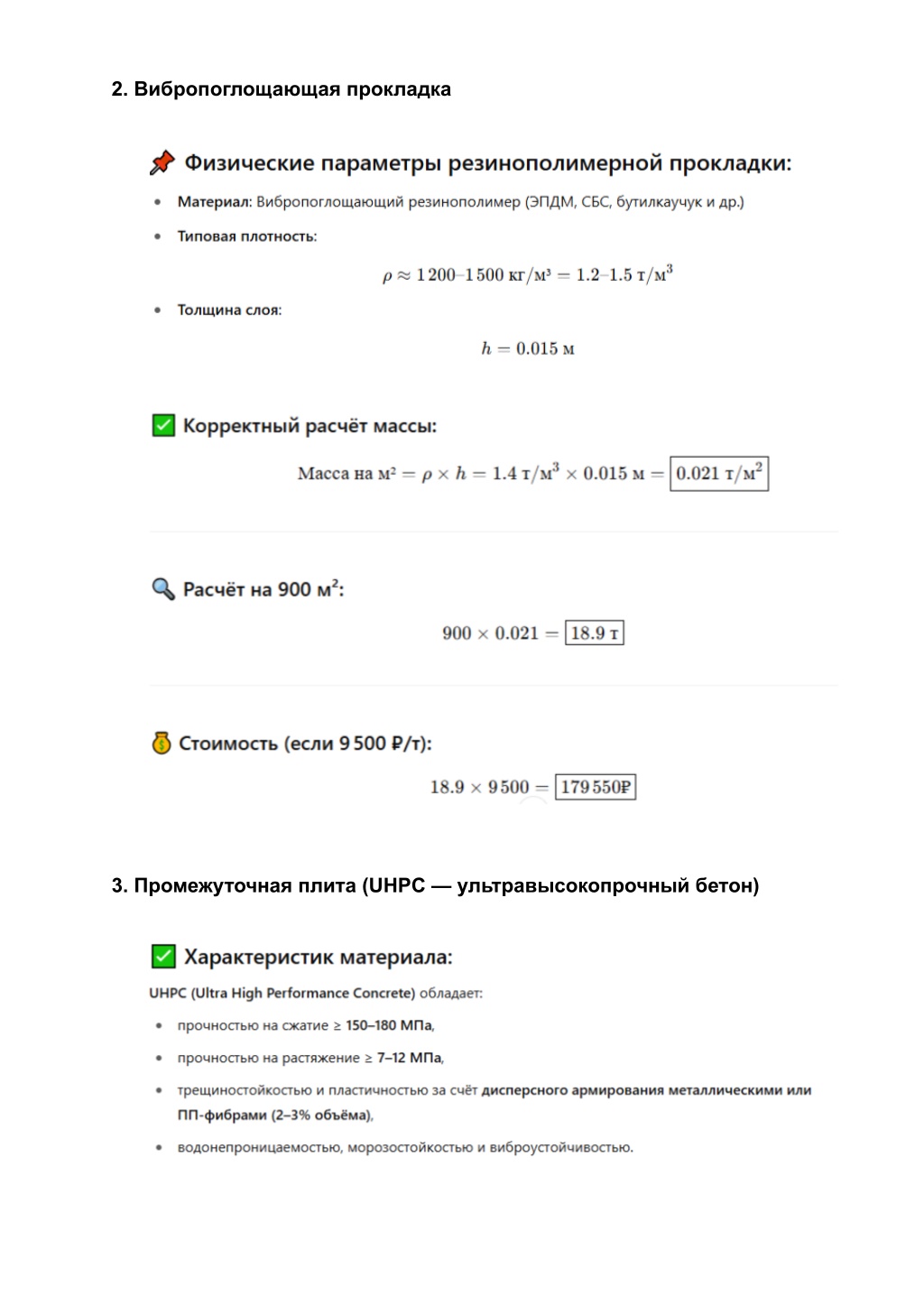

  32. 2. Вибропоглощающая прокладка 3. Промежуточная плита (UHPC — ультравысокопрочный бетон)

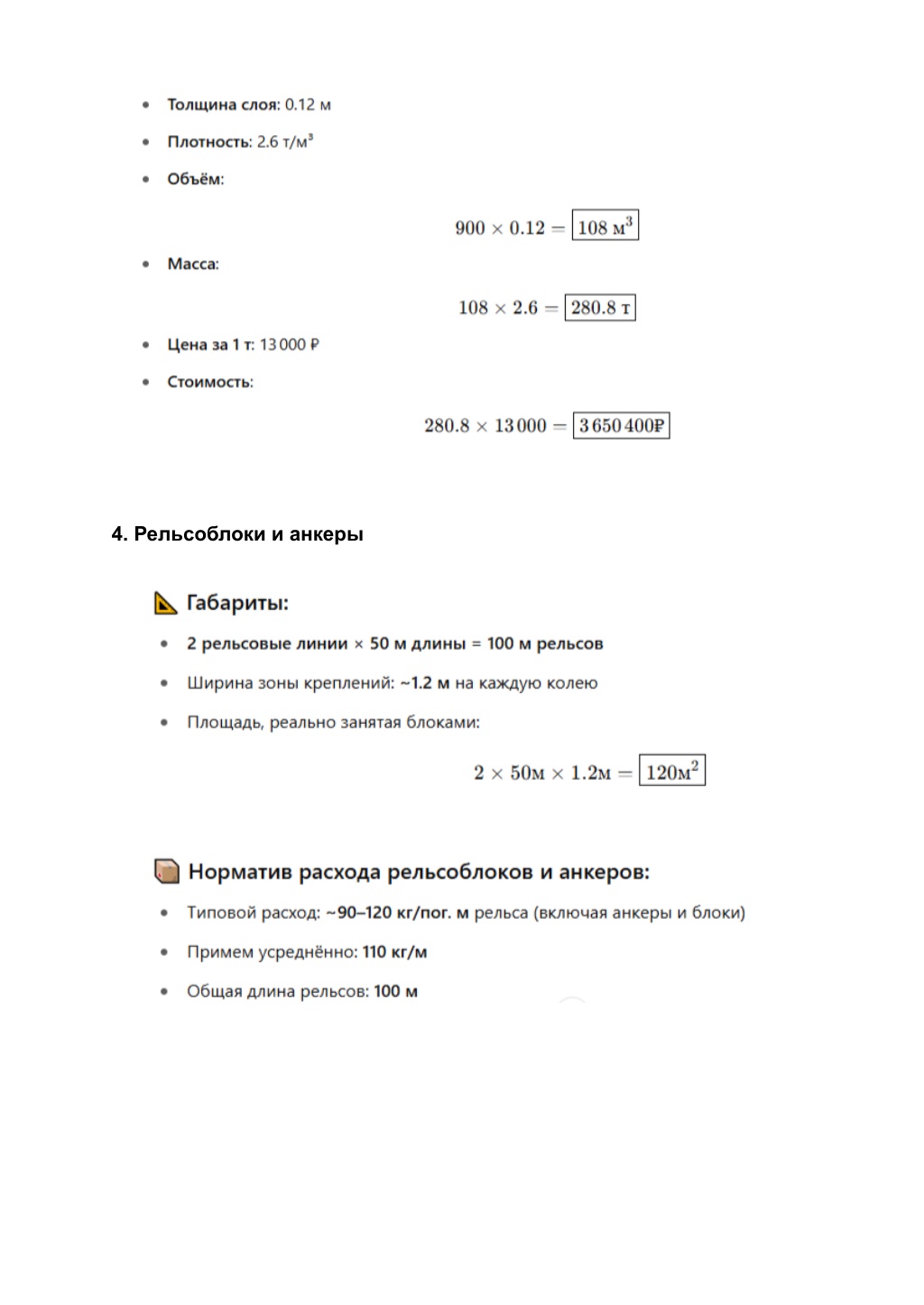

  33. 4. Рельсоблоки и анкеры

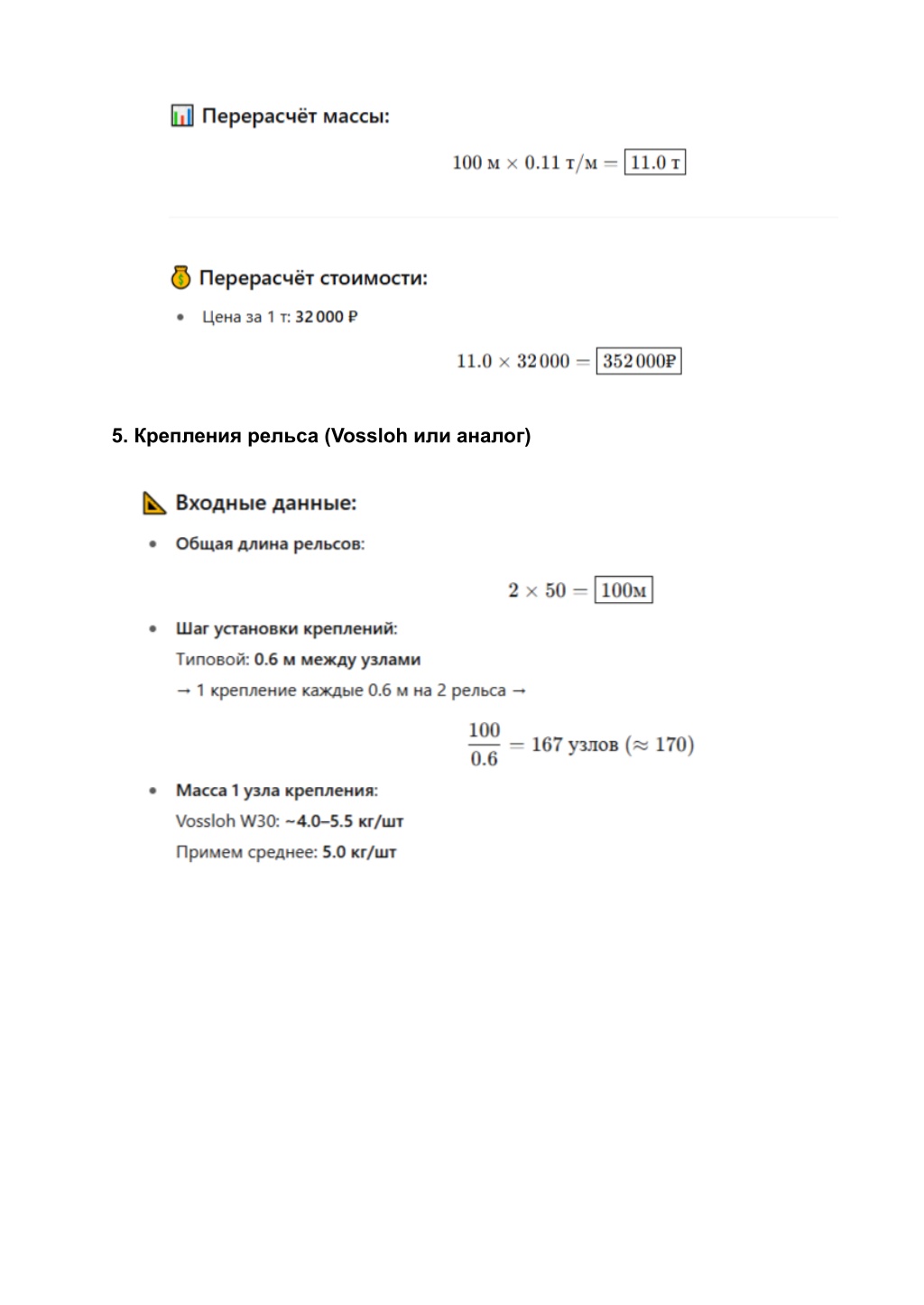

  34. 5. Крепления рельса (Vossloh или аналог)

  35. 6. Рельсы UIC60

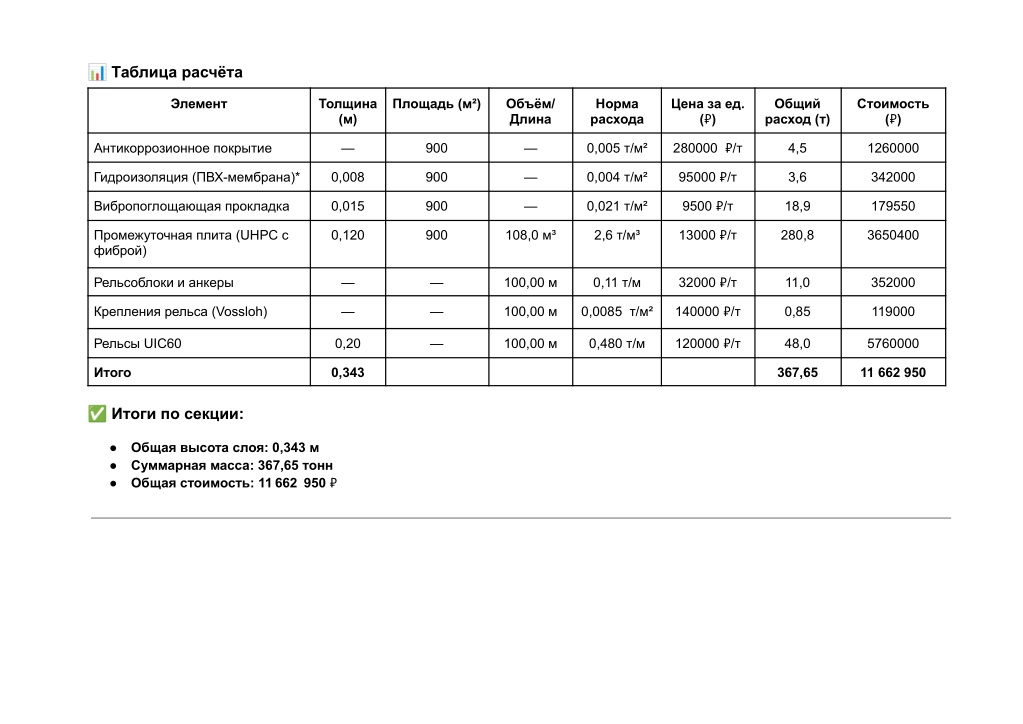

  36. ? Таблица расчёта Элемент Толщина (м) Площадь (м²) Объём/ Длина Норма расхода Цена за ед. (₽) Общий расход (т) Стоимость (₽) 280000 ₽/т Антикоррозионное покрытие — 900 — 0,005 т/м² 4,5 1260000 95000 ₽/т Гидроизоляция (ПВХ-мембрана)* 0,008 900 — 0,004 т/м² 3,6 342000 9500 ₽/т Вибропоглощающая прокладка 0,015 900 — 0,021 т/м² 18,9 179550 13000 ₽/т Промежуточная плита (UHPC с фиброй) 0,120 900 108,0 м³ 2,6 т/м³ 280,8 3650400 32000 ₽/т Рельсоблоки и анкеры — — 100,00 м 0,11 т/м 11,0 352000 140000 ₽/т Крепления рельса (Vossloh) — — 100,00 м 0,0085 т/м² 0,85 119000 120000 ₽/т Рельсы UIC60 0,20 — 100,00 м 0,480 т/м 48,0 5760000 Итого 0,343 367,65 11 662 950 ✅ Итоги по секции: ● Общая высота слоя: 0,343 м ● Суммарная масса: 367,65 тонн ● Общая стоимость: 11 662  950 ₽

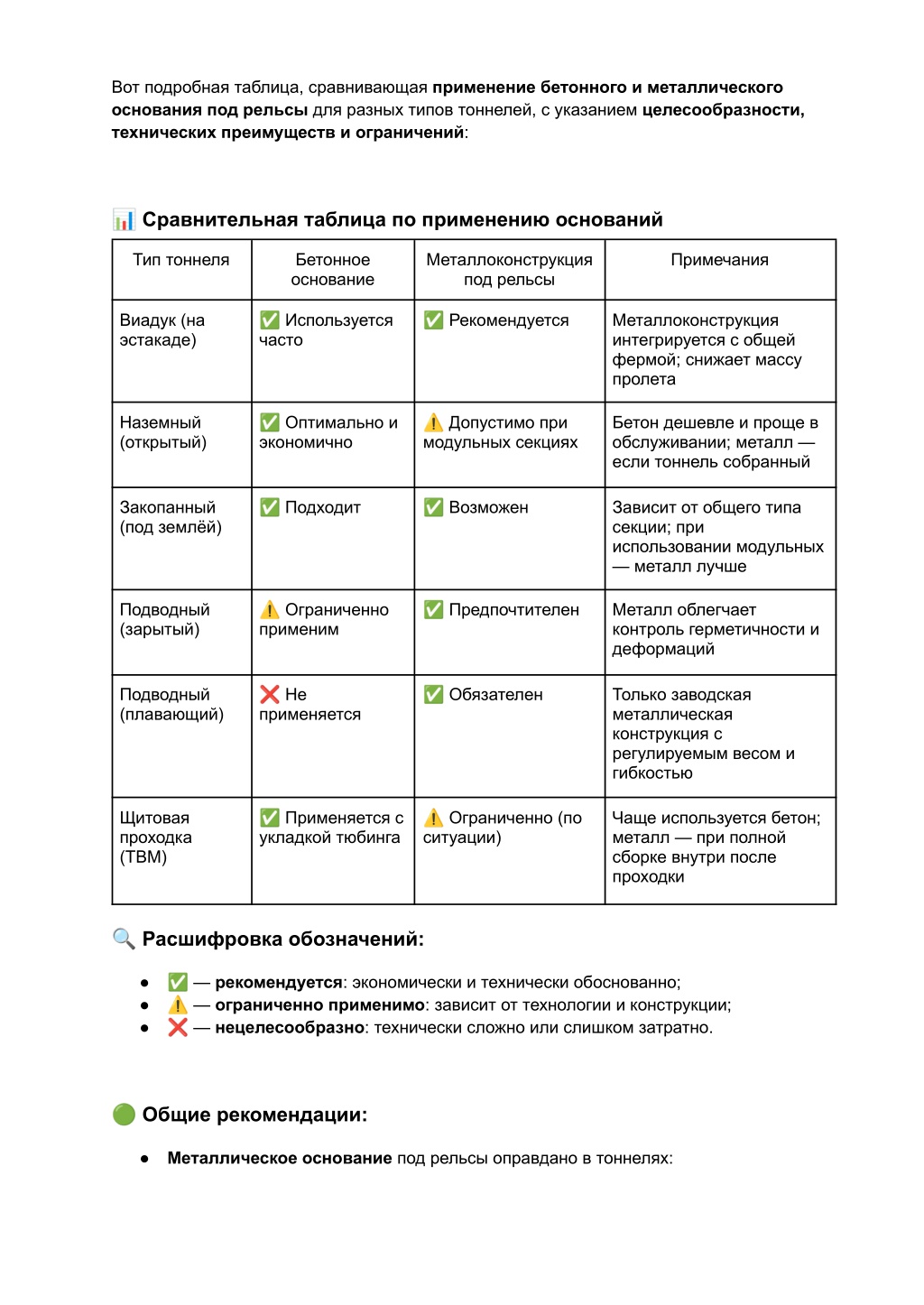

  37. Вот подробная таблица, сравнивающая применение бетонного и металлического основания под рельсы для разных типов тоннелей, с указанием целесообразности, технических преимуществ и ограничений: ? Сравнительная таблица по применению оснований Тип тоннеля Бетонное основание Металлоконструкция под рельсы Примечания ✅ Используется часто ✅ Рекомендуется Виадук (на эстакаде) Металлоконструкция интегрируется с общей фермой; снижает массу пролета ✅ Оптимально и экономично ⚠ Допустимо при модульных секциях Наземный (открытый) Бетон дешевле и проще в обслуживании; металл — если тоннель собранный ✅ Подходит ✅ Возможен Закопанный (под землёй) Зависит от общего типа секции; при использовании модульных — металл лучше ⚠ Ограниченно применим ✅ Предпочтителен Подводный (зарытый) Металл облегчает контроль герметичности и деформаций ❌ Не применяется ✅ Обязателен Подводный (плавающий) Только заводская металлическая конструкция с регулируемым весом и гибкостью ✅ Применяется с укладкой тюбинга ⚠ Ограниченно (по ситуации) Щитовая проходка (TBM) Чаще используется бетон; металл — при полной сборке внутри после проходки ? Расшифровка обозначений: ● ✅ — рекомендуется: экономически и технически обоснованно; ● ⚠ — ограниченно применимо: зависит от технологии и конструкции; ● ❌ — нецелесообразно: технически сложно или слишком затратно. ? Общие рекомендации: ● Металлическое основание под рельсы оправдано в тоннелях:

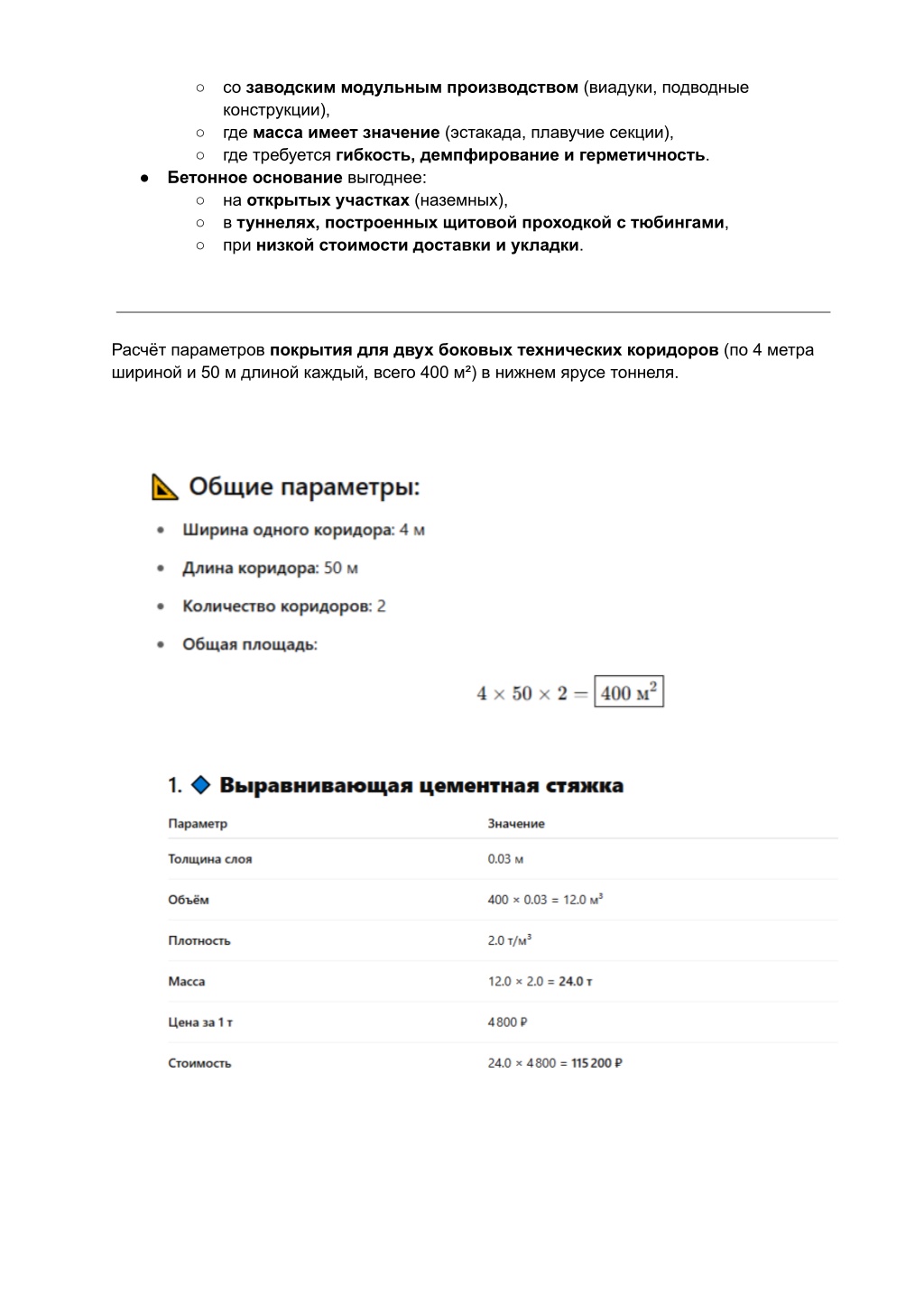

  38. ○ со заводским модульным производством (виадуки, подводные конструкции), ○ где масса имеет значение (эстакада, плавучие секции), ○ где требуется гибкость, демпфирование и герметичность. ● Бетонное основание выгоднее: ○ на открытых участках (наземных), ○ в туннелях, построенных щитовой проходкой с тюбингами, ○ при низкой стоимости доставки и укладки. Расчёт параметров покрытия для двух боковых технических коридоров (по 4 метра шириной и 50 м длиной каждый, всего 400 м²) в нижнем ярусе тоннеля.

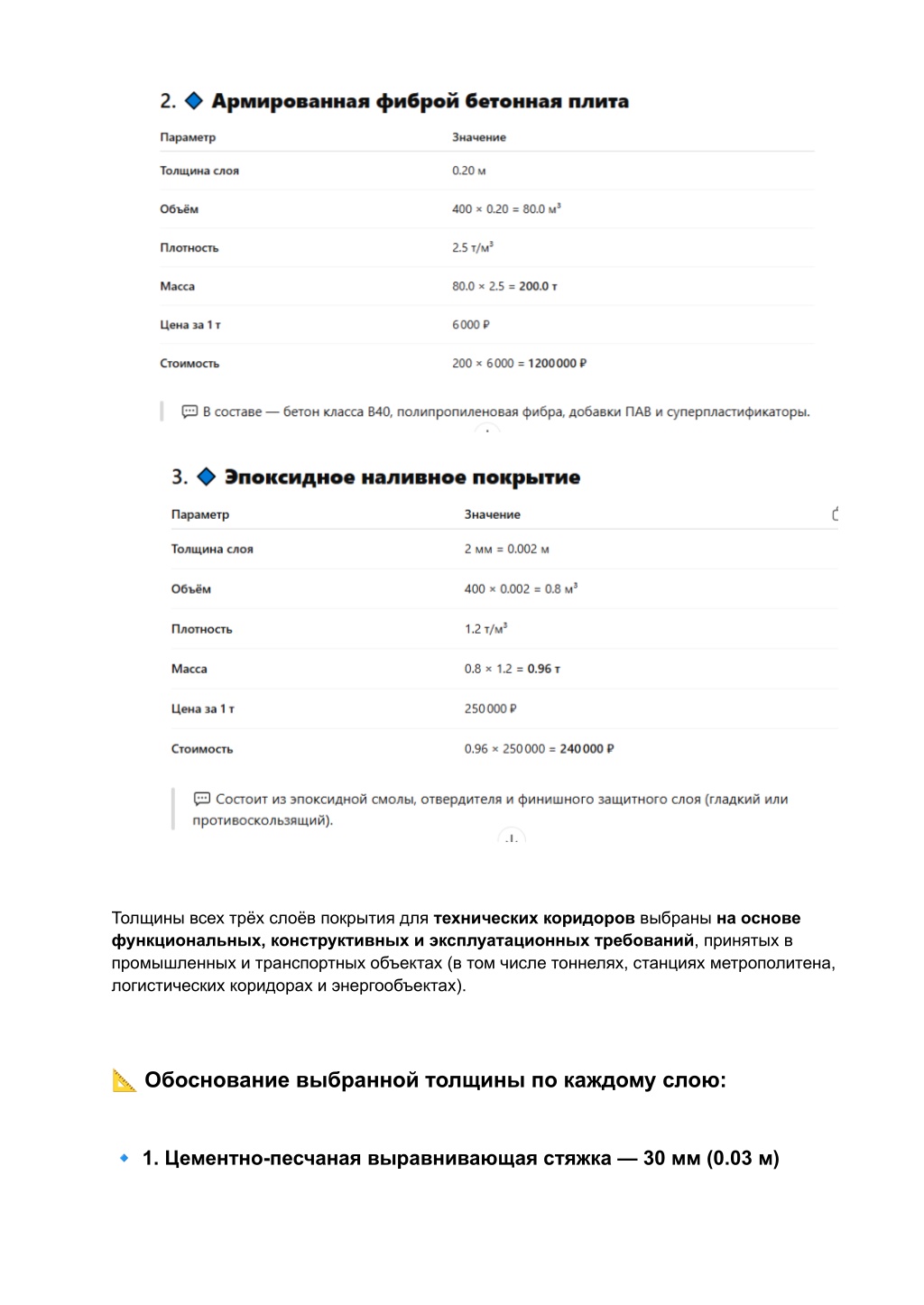

  39. Толщины всех трёх слоёв покрытия для технических коридоров выбраны на основе функциональных, конструктивных и эксплуатационных требований, принятых в промышленных и транспортных объектах (в том числе тоннелях, станциях метрополитена, логистических коридорах и энергообъектах). ? Обоснование выбранной толщины по каждому слою: ? 1. Цементно-песчаная выравнивающая стяжка — 30 мм (0.03 м)

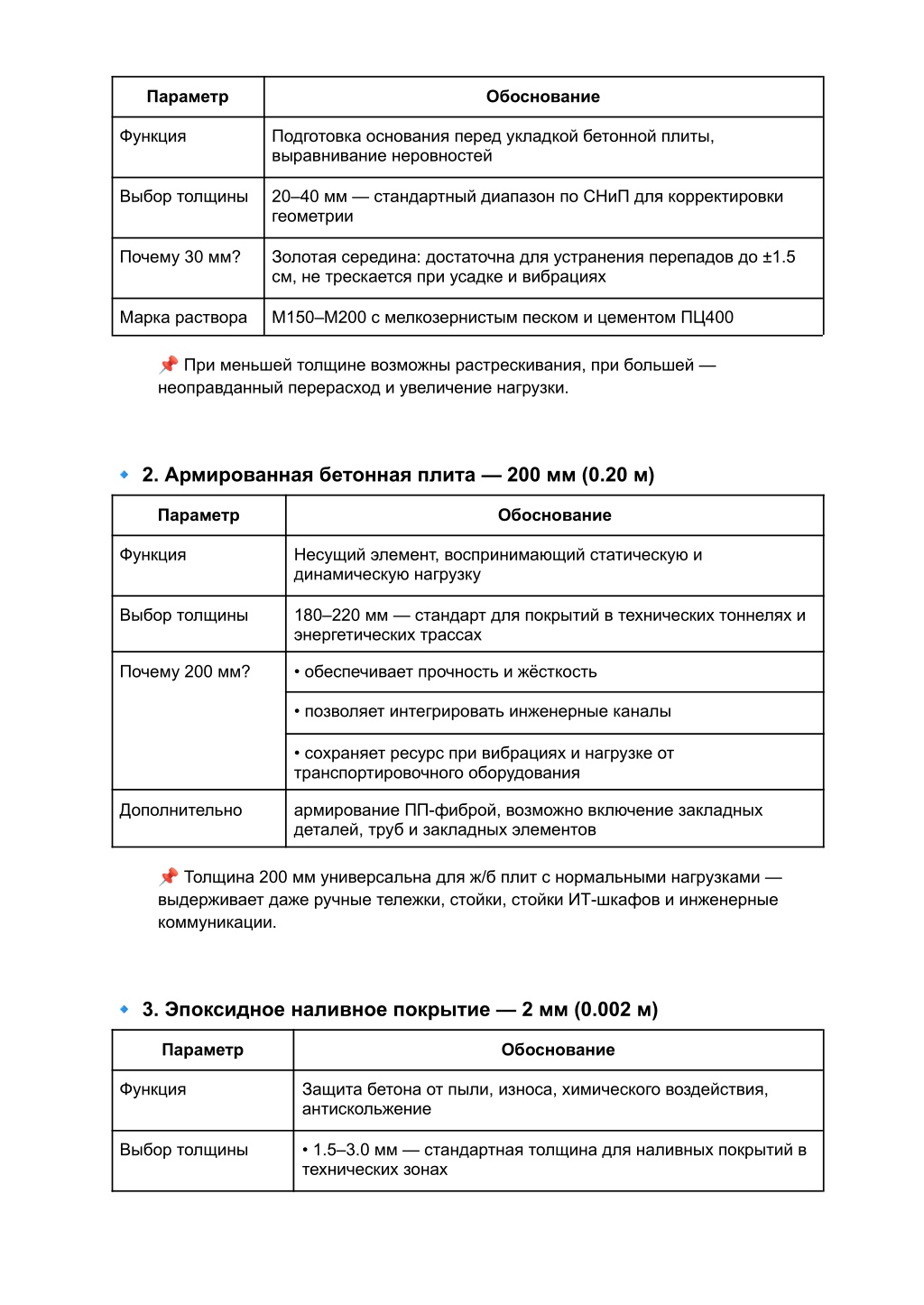

  40. Параметр Обоснование Функция Подготовка основания перед укладкой бетонной плиты, выравнивание неровностей Выбор толщины 20–40 мм — стандартный диапазон по СНиП для корректировки геометрии Почему 30 мм? Золотая середина: достаточна для устранения перепадов до ±1.5 см, не трескается при усадке и вибрациях Марка раствора М150–М200 с мелкозернистым песком и цементом ПЦ400 ? При меньшей толщине возможны растрескивания, при большей — неоправданный перерасход и увеличение нагрузки. ? 2. Армированная бетонная плита — 200 мм (0.20 м) Параметр Обоснование Функция Несущий элемент, воспринимающий статическую и динамическую нагрузку Выбор толщины 180–220 мм — стандарт для покрытий в технических тоннелях и энергетических трассах Почему 200 мм? • обеспечивает прочность и жёсткость • позволяет интегрировать инженерные каналы • сохраняет ресурс при вибрациях и нагрузке от транспортировочного оборудования Дополнительно армирование ПП-фиброй, возможно включение закладных деталей, труб и закладных элементов ? Толщина 200 мм универсальна для ж/б плит с нормальными нагрузками — выдерживает даже ручные тележки, стойки, стойки ИТ-шкафов и инженерные коммуникации. ? 3. Эпоксидное наливное покрытие — 2 мм (0.002 м) Параметр Обоснование Функция Защита бетона от пыли, износа, химического воздействия, антискольжение Выбор толщины • 1.5–3.0 мм — стандартная толщина для наливных покрытий в технических зонах

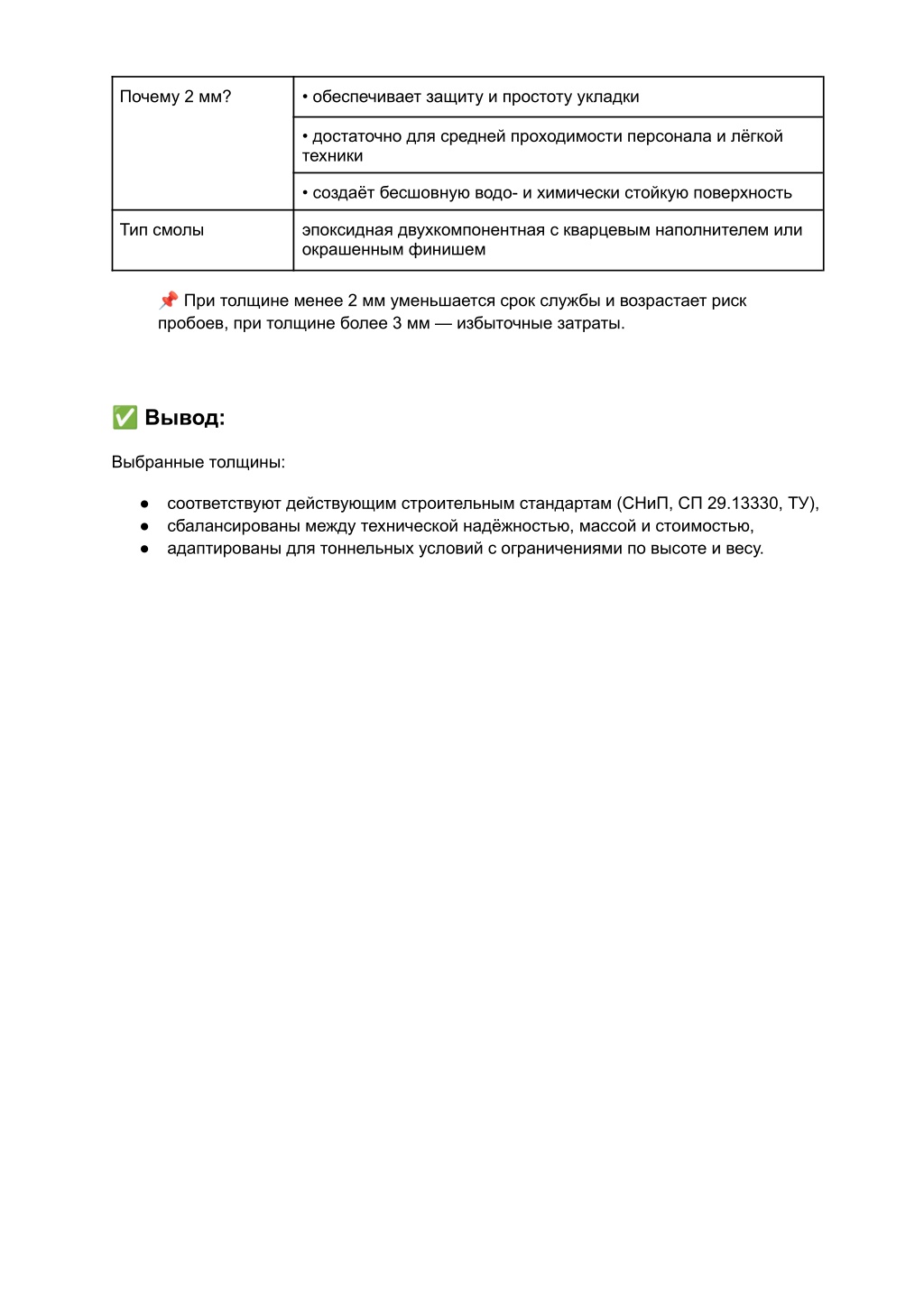

  41. Почему 2 мм? • обеспечивает защиту и простоту укладки • достаточно для средней проходимости персонала и лёгкой техники • создаёт бесшовную водо- и химически стойкую поверхность Тип смолы эпоксидная двухкомпонентная с кварцевым наполнителем или окрашенным финишем ? При толщине менее 2 мм уменьшается срок службы и возрастает риск пробоев, при толщине более 3 мм — избыточные затраты. ✅ Вывод: Выбранные толщины: ● соответствуют действующим строительным стандартам (СНиП, СП 29.13330, ТУ), ● сбалансированы между технической надёжностью, массой и стоимостью, ● адаптированы для тоннельных условий с ограничениями по высоте и весу.

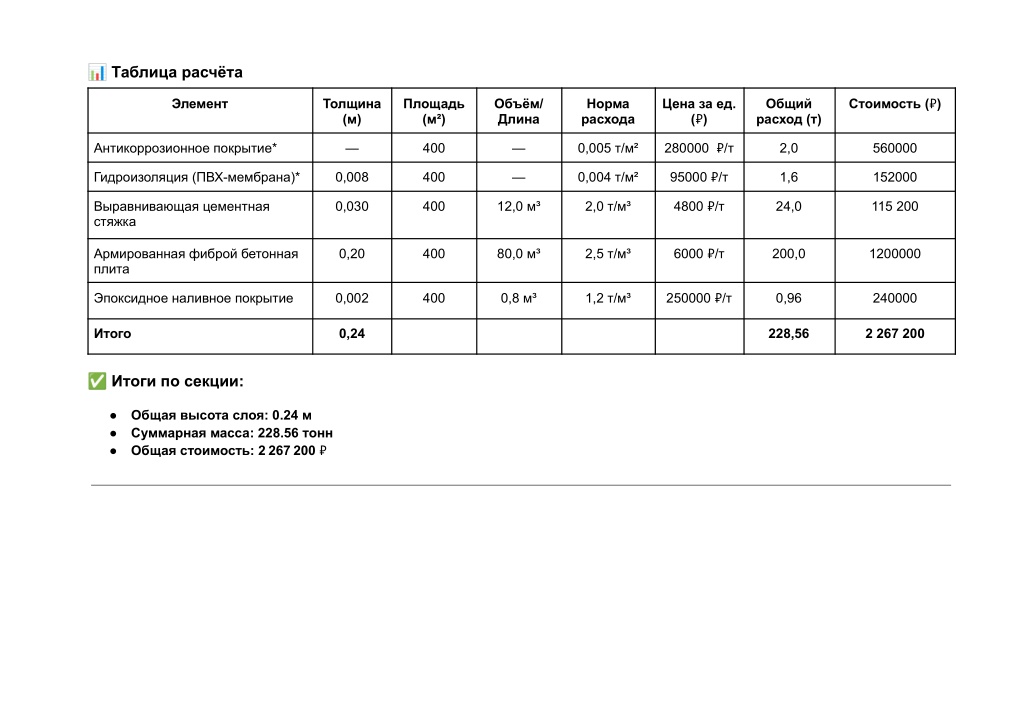

  42. ? Таблица расчёта Стоимость (₽) Элемент Толщина (м) Площадь (м²) Объём/ Длина Норма расхода Цена за ед. (₽) Общий расход (т) 280000 ₽/т Антикоррозионное покрытие* — 400 — 0,005 т/м² 2,0 560000 95000 ₽/т Гидроизоляция (ПВХ-мембрана)* 0,008 400 — 0,004 т/м² 1,6 152000 4800 ₽/т Выравнивающая цементная стяжка 0,030 400 12,0 м³ 2,0 т/м³ 24,0 115 200 6000 ₽/т Армированная фиброй бетонная плита 0,20 400 80,0 м³ 2,5 т/м³ 200,0 1200000 250000 ₽/т Эпоксидное наливное покрытие 0,002 400 0,8 м³ 1,2 т/м³ 0,96 240000 Итого 0,24 228,56 2 267 200 ✅ Итоги по секции: ● Общая высота слоя:0.24 м ● Суммарная масса:228.56 тонн ● Общая стоимость:2 267 200 ₽
