  1. Bab 7 Antaramuka Pengguna, Rekabentuk Input & Output

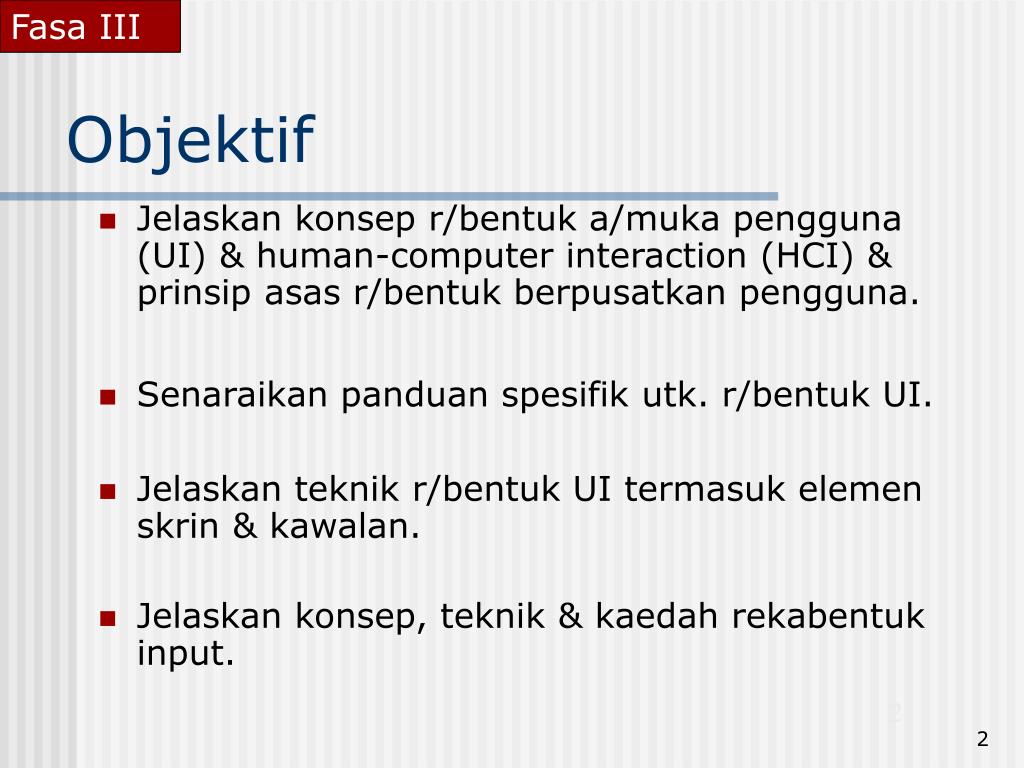

  2. Objektif • Jelaskan konsep r/bentuk a/muka pengguna (UI) & human-computer interaction (HCI) & prinsip asas r/bentuk berpusatkan pengguna. • Senaraikan panduan spesifik utk. r/bentuk UI. • Jelaskan teknik r/bentuk UI termasuk elemen skrin & kawalan. • Jelaskan konsep, teknik & kaedah rekabentuk input.

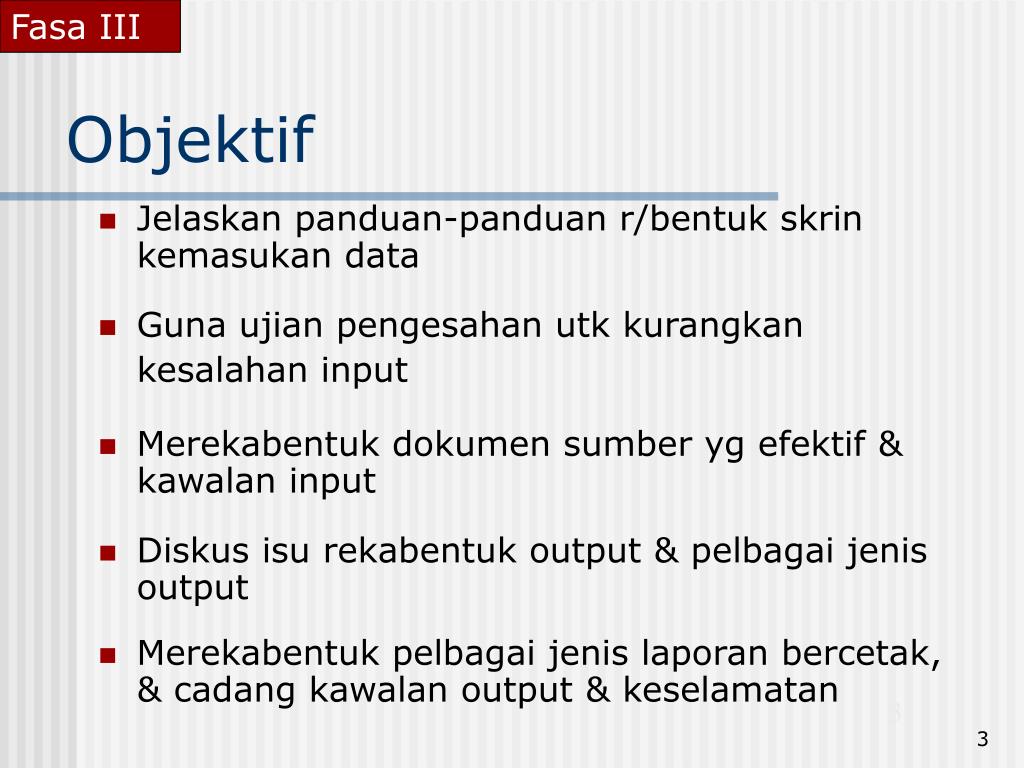

  3. Objektif • Jelaskan panduan-panduan r/bentuk skrin kemasukan data • Guna ujian pengesahan utk kurangkan kesalahan input • Merekabentuk dokumen sumber yg efektif & kawalan input • Diskus isu rekabentuk output & pelbagai jenis output • Merekabentuk pelbagai jenis laporan bercetak, & cadang kawalan output & keselamatan

  4. Pengenalan • Dalam fasa III (rekabentuk fizikal sistem) • R/bentuk UI termasuk: • Interaksi komputer-pengguna • Isu input • Isu output

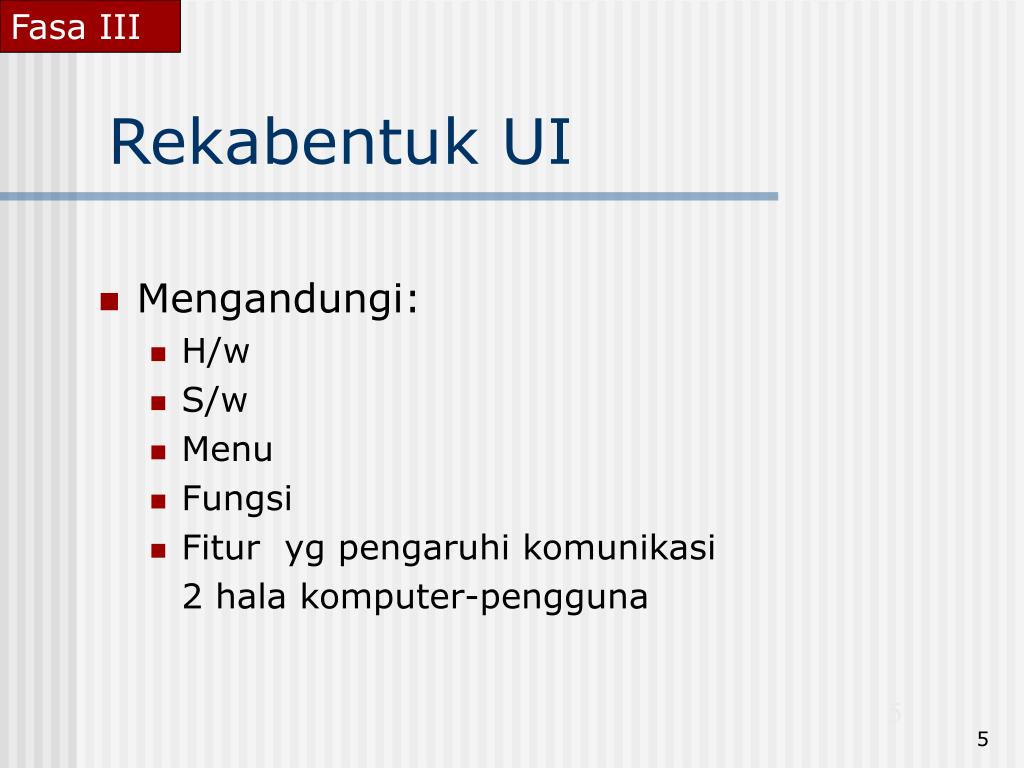

  5. Rekabentuk UI • Mengandungi: • H/w • S/w • Menu • Fungsi • Fitur yg pengaruhi komunikasi 2 hala komputer-pengguna

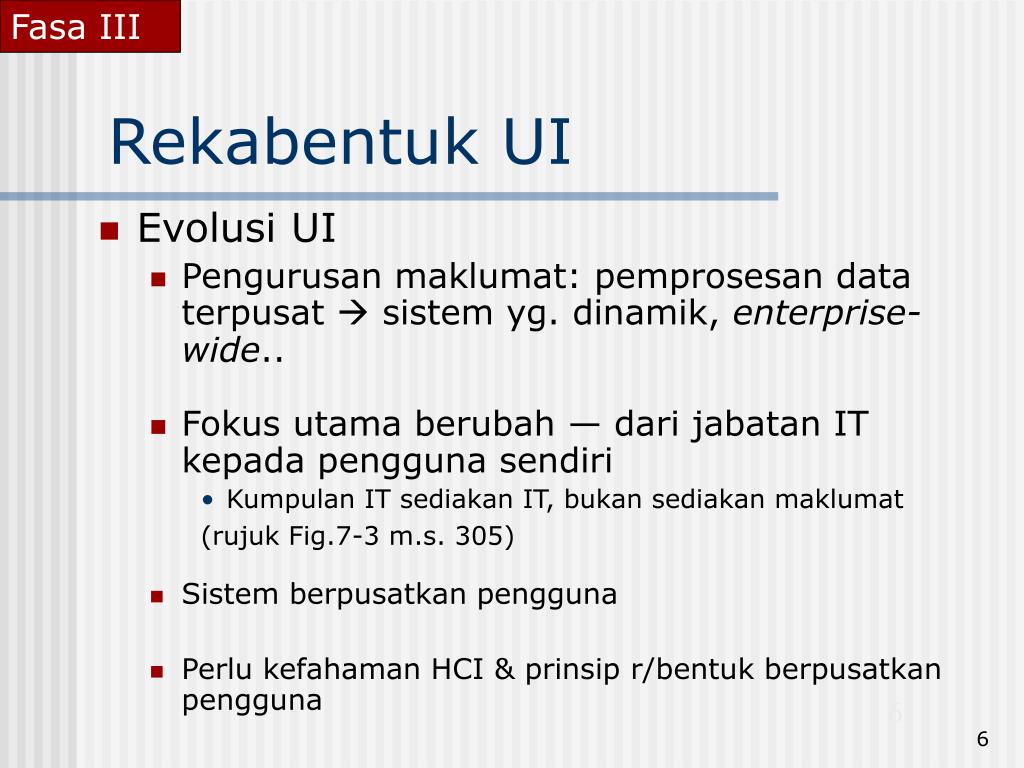

  6. Rekabentuk UI • Evolusi UI • Pengurusan maklumat: pemprosesan data terpusat  sistem yg. dinamik, enterprise-wide.. • Fokus utama berubah — dari jabatan IT kepada pengguna sendiri • Kumpulan IT sediakan IT, bukan sediakan maklumat (rujuk Fig.7-3 m.s. 305) • Sistem berpusatkan pengguna • Perlu kefahaman HCI & prinsip r/bentuk berpusatkan pengguna

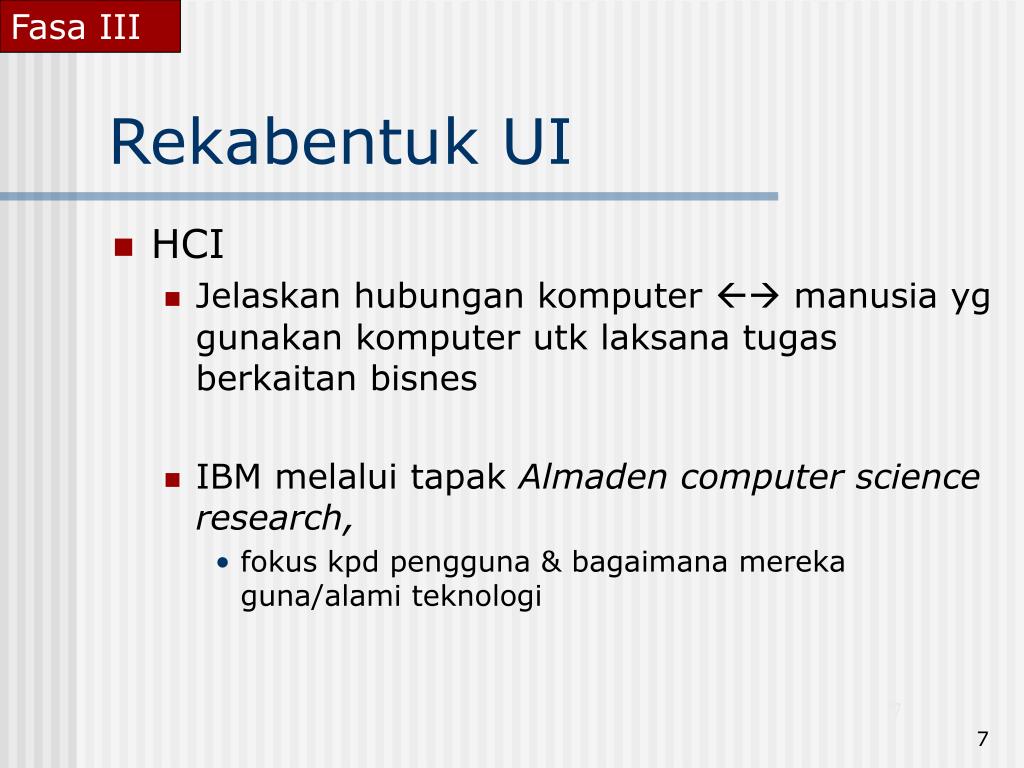

  7. Rekabentuk UI • HCI • Jelaskan hubungan komputer  manusia yg gunakan komputer utk laksana tugas berkaitan bisnes • IBM melalui tapak Almaden computer science research, • fokus kpd pengguna & bagaimana mereka guna/alami teknologi

  8. Rekabentuk UI • HCI • IBM kesan sejarah & evolusi HCI; • Pengguna taip teks arahan berwarna hijau yg kompleks pd skrin hitam  Pengenalan kpd GUI • Dr. Clare-Marie Karat (IBM usability expert) menyatakan “in this new computer age, the customer is not only right, the customer has rights”

  9. Rekabentuk UI • HCI • Hak pengguna yg dinyatakan Dr. Karat; • Perspektif • Instalasi • Compliance • Arahan • Kawalan • Maklum balas • Pergantungan • Skop • Bantuan • Penggunaan

  10. Rekabentuk UI • Prinsip Asas R/bentuk UI: • Faham fungsi bisnes asas • Memaksimakan keefektifan grapik • Profailkan pengguna-pengguna sistem • Berfikir seperti pengguna • Gunakan prototaip • Rekabentuk antaramuka yg komprehensif • Teruskan proses maklum balas • Dokumen r/bentuk antaramuka

  11. Rekabentuk UI • Panduan R/bentuk UI • Ikut 8 panduan asas: • Fokus kpd objektif asas • Bangunkan antaramuka yg. mudah dipelajari & mudah guna • Sediakan fitur utk. tingkat keefisienan • Mudahkan pengguna utk dapat bantuan & betulkan kesalahan • Minimumkan masalah input data • Beri maklum balas kpd pengguna • Wujudkan susun atur & rekabentuk menarik • Guna terma & imej yg biasa dilihat/digunakan

  12. Rekabentuk UI • R/bentuk UI yg baik berdasarkan kombinasi ergonomik + estetika + teknologi antaramuka

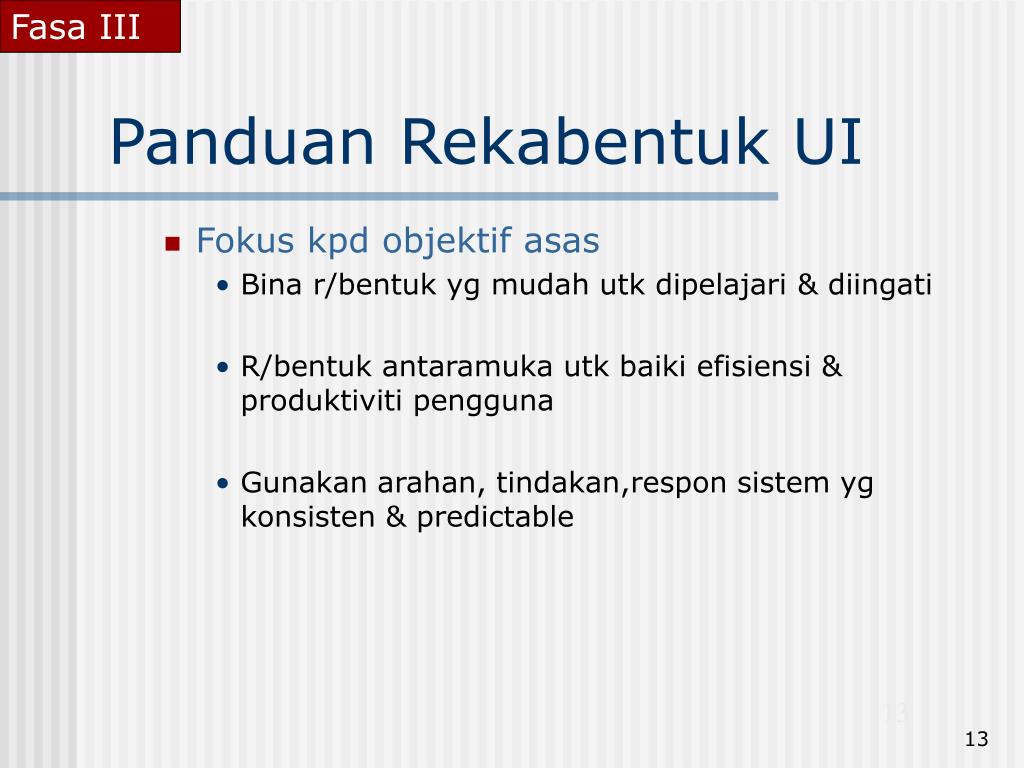

  13. Panduan Rekabentuk UI • Fokus kpd objektif asas • Bina r/bentuk yg mudah utk dipelajari & diingati • R/bentuk antaramuka utk baiki efisiensi & produktiviti pengguna • Gunakan arahan, tindakan,respon sistem yg konsisten & predictable

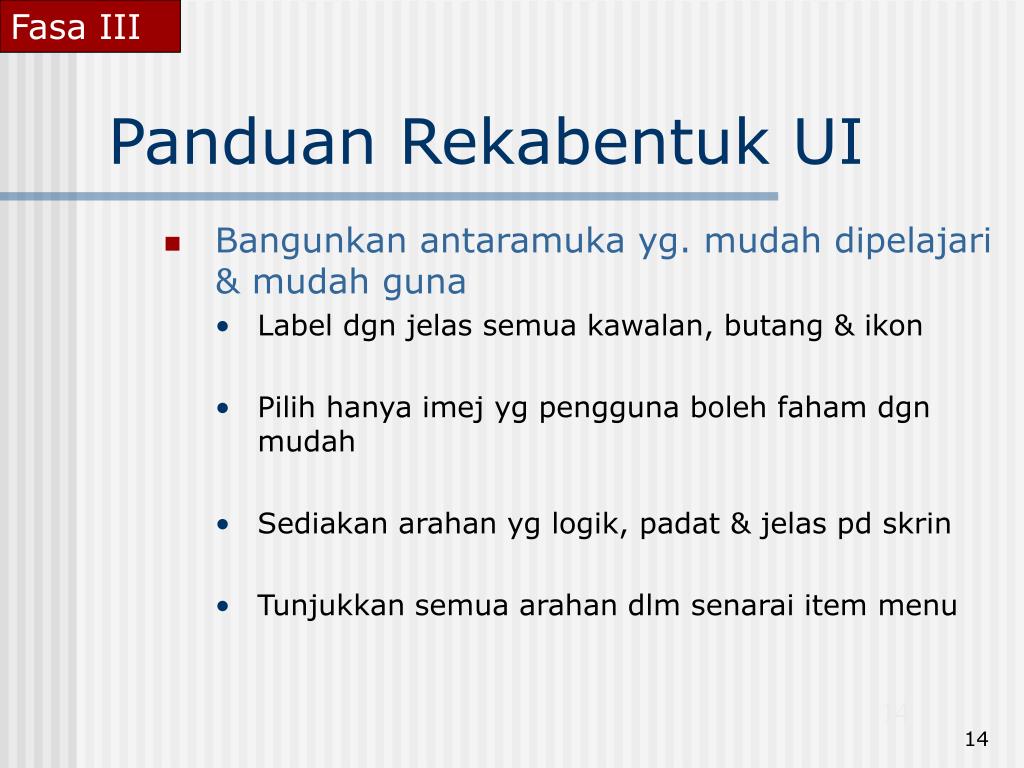

  14. Panduan Rekabentuk UI • Bangunkan antaramuka yg. mudah dipelajari & mudah guna • Label dgn jelas semua kawalan, butang & ikon • Pilih hanya imej yg pengguna boleh faham dgn mudah • Sediakan arahan yg logik, padat & jelas pd skrin • Tunjukkan semua arahan dlm senarai item menu

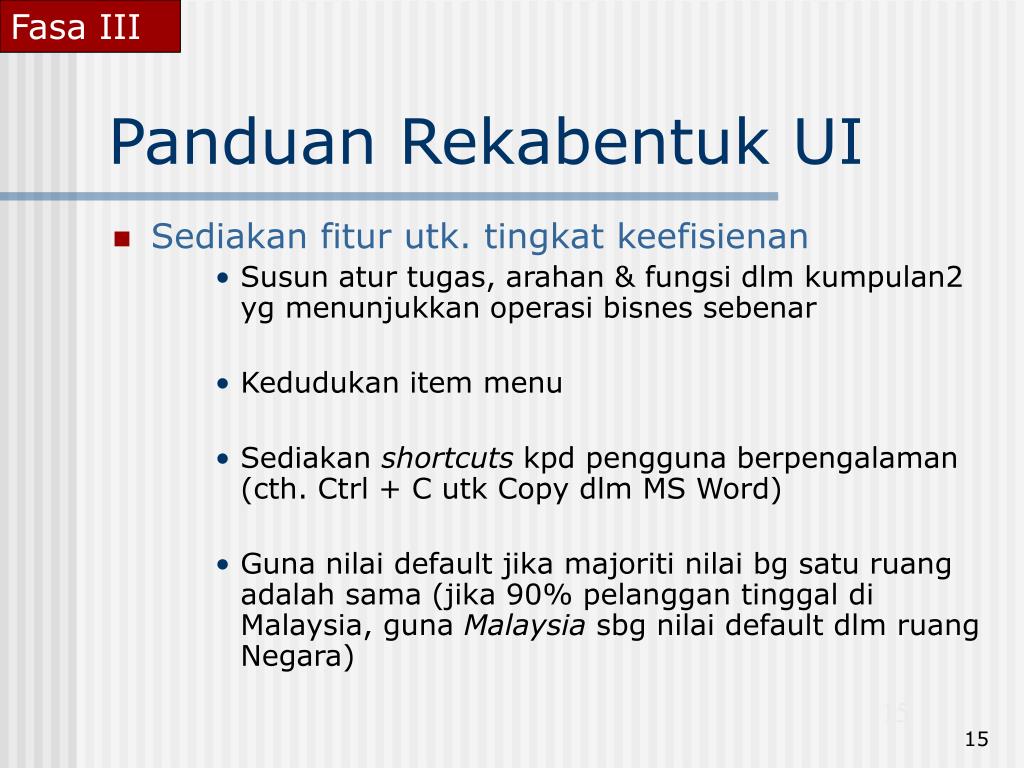

  15. Panduan Rekabentuk UI • Sediakan fitur utk. tingkat keefisienan • Susun atur tugas, arahan & fungsi dlm kumpulan2 yg menunjukkan operasi bisnes sebenar • Kedudukan item menu • Sediakan shortcuts kpd pengguna berpengalaman (cth. Ctrl + C utk Copy dlm MS Word) • Guna nilai default jika majoriti nilai bg satu ruang adalah sama (jika 90% pelanggan tinggal di Malaysia, guna Malaysia sbg nilai default dlm ruang Negara)

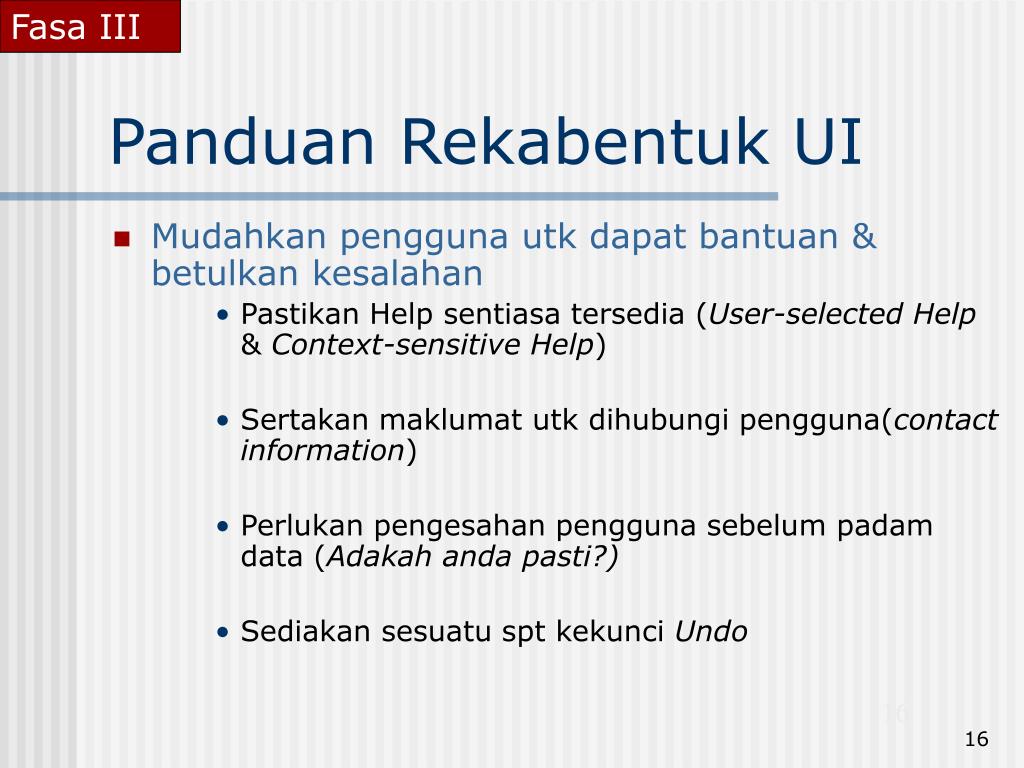

  16. Panduan Rekabentuk UI • Mudahkan pengguna utk dapat bantuan & betulkan kesalahan • Pastikan Help sentiasa tersedia (User-selected Help & Context-sensitive Help) • Sertakan maklumat utk dihubungi pengguna(contact information) • Perlukan pengesahan pengguna sebelum padam data (Adakah anda pasti?) • Sediakan sesuatu spt kekunci Undo

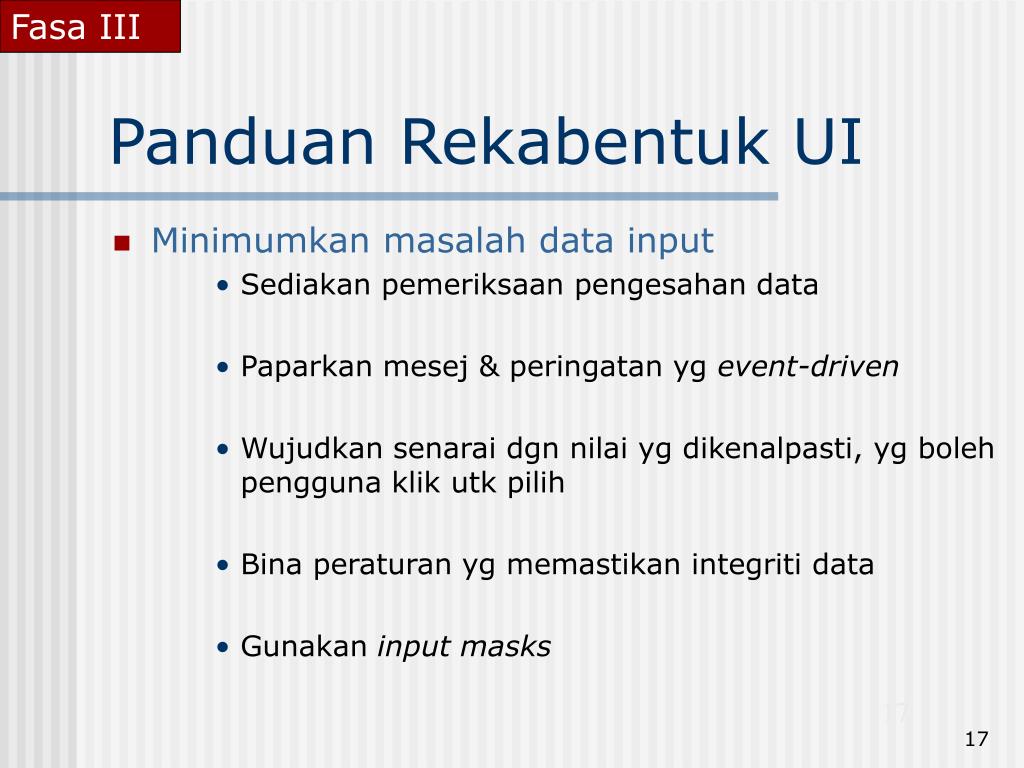

  17. Panduan Rekabentuk UI • Minimumkan masalah data input • Sediakan pemeriksaan pengesahan data • Paparkan mesej & peringatan yg event-driven • Wujudkan senarai dgn nilai yg dikenalpasti, yg boleh pengguna klik utk pilih • Bina peraturan yg memastikan integriti data • Gunakan input masks

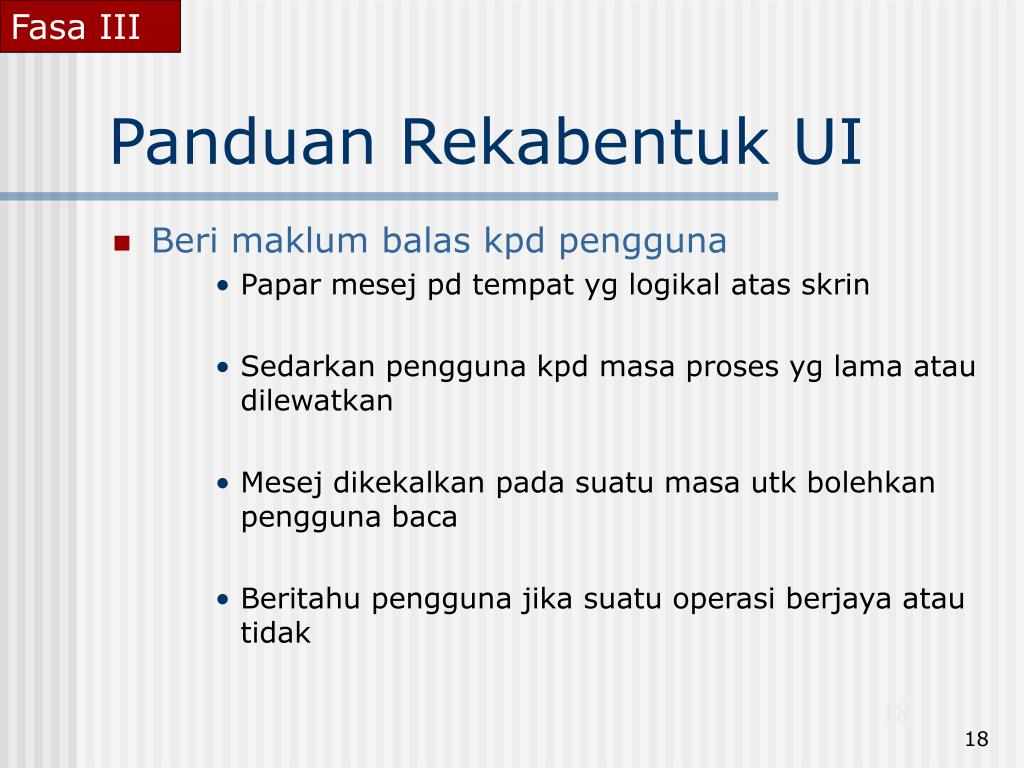

  18. Panduan Rekabentuk UI • Beri maklum balas kpd pengguna • Papar mesej pd tempat yg logikal atas skrin • Sedarkan pengguna kpd masa proses yg lama atau dilewatkan • Mesej dikekalkan pada suatu masa utk bolehkan pengguna baca • Beritahu pengguna jika suatu operasi berjaya atau tidak

  19. Panduan Rekabentuk UI • Wujudkan susun atur & rekabentuk menarik • Gunakan warna sesuai utk highlight kawasan skrin yg berbeza • Gunakan special effects yg berpatutan • Gunakan hyperlink utk bolehkan pengguna terus ke topik tertentu • Kumpulkan objek & maklumat berkaitan • Papar tajuk,mesej & arahan secara konsisten & di lokasi yg sama pada setiap skrin

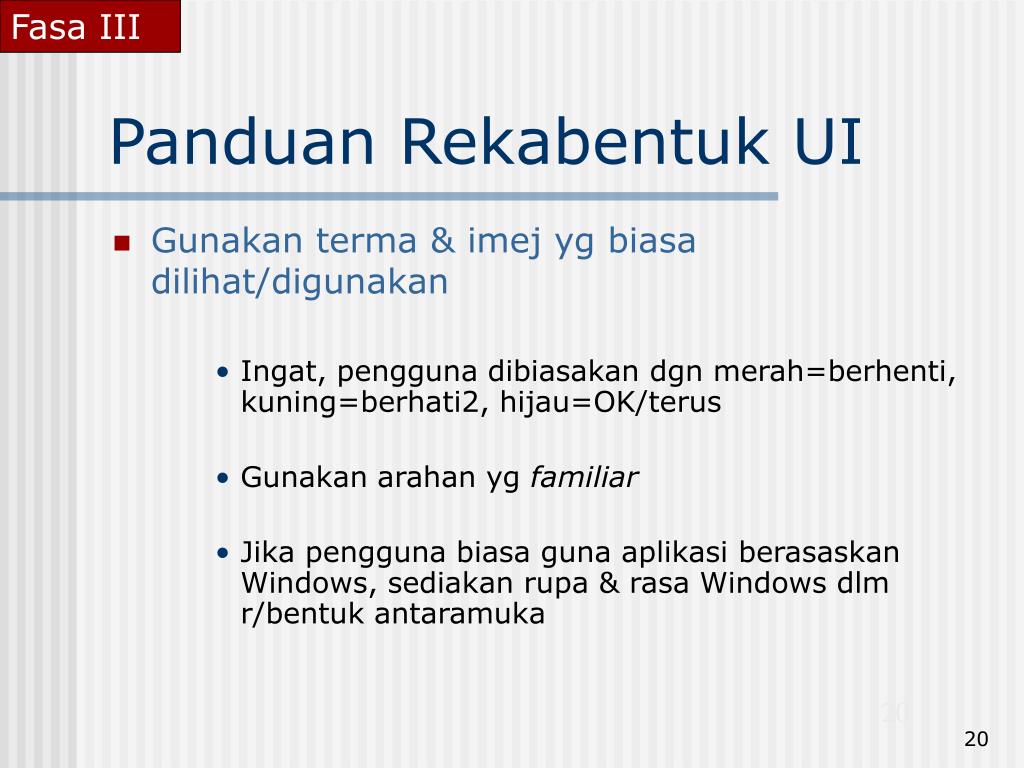

  20. Panduan Rekabentuk UI • Gunakan terma & imej yg biasa dilihat/digunakan • Ingat, pengguna dibiasakan dgn merah=berhenti, kuning=berhati2, hijau=OK/terus • Gunakan arahan yg familiar • Jika pengguna biasa guna aplikasi berasaskan Windows, sediakan rupa & rasa Windows dlm r/bentuk antaramuka

  21. Rekabentuk UI • Kawalan UI • Bar menu • Toolbar • Butang arahan • Kotak dialog • Kotak teks • Toggle button • List box – scroll bar • Drop-down list box • Option button, or radio button • Check box • Calendar control • Switchboard

  22. Rekabentuk UI • Kawalan UI

  23. Rekabentuk Input • Teknologi input sudah banyak berubah • Obj. utama r/bentuk input: pastikan kualiti, ketepatan, pd masa yg dikehendaki/timeliness • Kualiti output adalah sekualiti inputnya • Garbage in, garbage out (GIGO) • Data capture (cth alat, pembaca bar kod) • Kemasukan data ( cth. Dgn. klik tetikus)

  24. Rekabentuk Input • Kaedah Input dan Kemasukan Data • Batch input • Batch • Online input • Masuk data atas talian • Source data automation (gabungan online + data capture dari peralatan input) • Strip data bermagnet atau pengimbas swipe • POS, ATMs

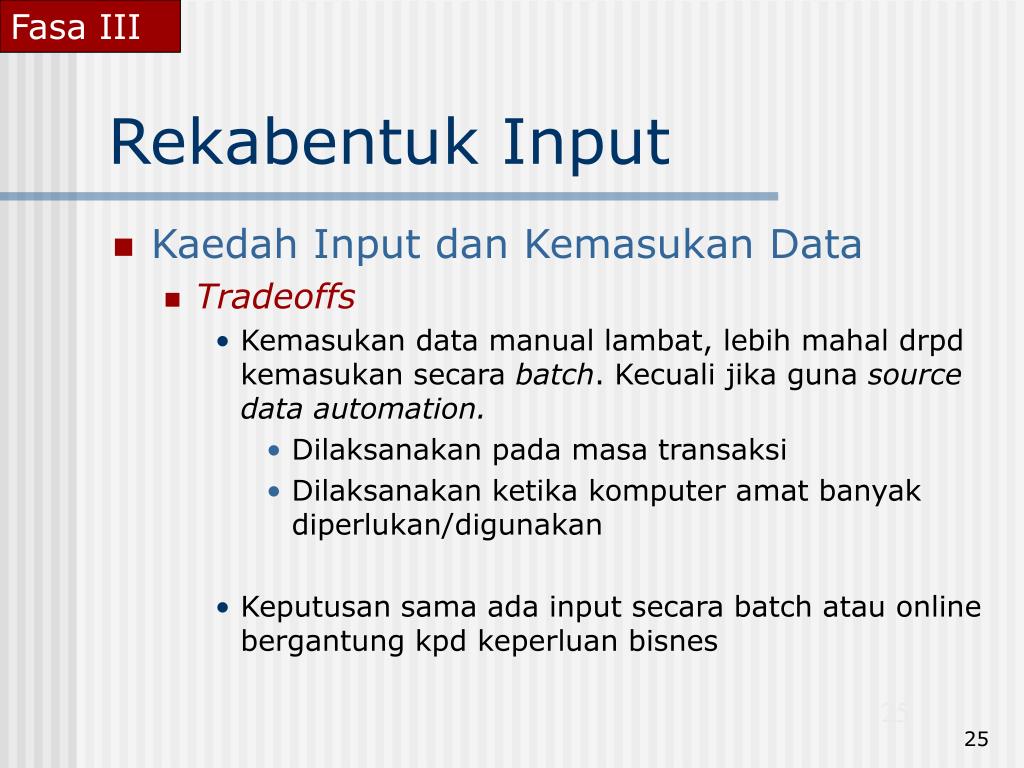

  25. Rekabentuk Input • Kaedah Input dan Kemasukan Data • Tradeoffs • Kemasukan data manual lambat, lebih mahal drpd kemasukan secara batch. Kecuali jika guna source data automation. • Dilaksanakan pada masa transaksi • Dilaksanakan ketika komputer amat banyak diperlukan/digunakan • Keputusan sama ada input secara batch atau online bergantung kpd keperluan bisnes

  26. Rekabentuk Input • Jumlah Input • Panduan mengurangkan jumlah input: • Masukkan data yg perlu • Jangan masukkan data yg boleh pengguna capai dari fail sistem atau buat kiraan dari data lain • Jangan masukkan data tak berubah(constant) • Guna kod

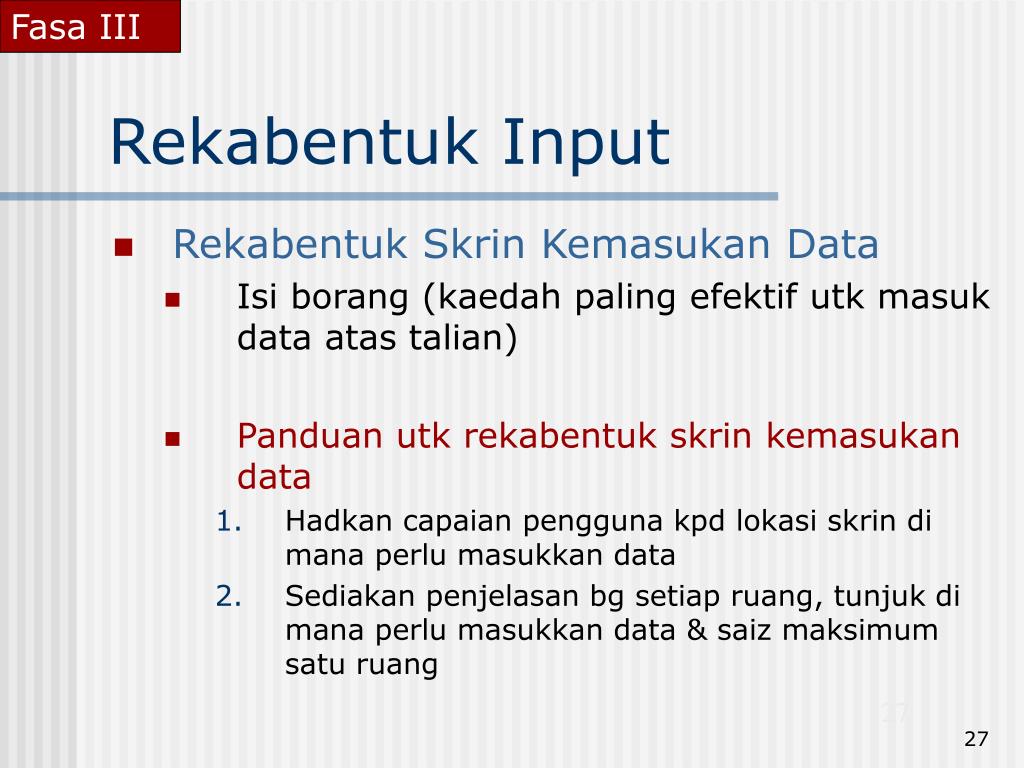

  27. Rekabentuk Input • Rekabentuk Skrin Kemasukan Data • Isi borang (kaedah paling efektif utk masuk data atas talian) • Panduan utk rekabentuk skrin kemasukan data • Hadkan capaian pengguna kpd lokasi skrin di mana perlu masukkan data • Sediakan penjelasan bg setiap ruang, tunjuk di mana perlu masukkan data & saiz maksimum satu ruang

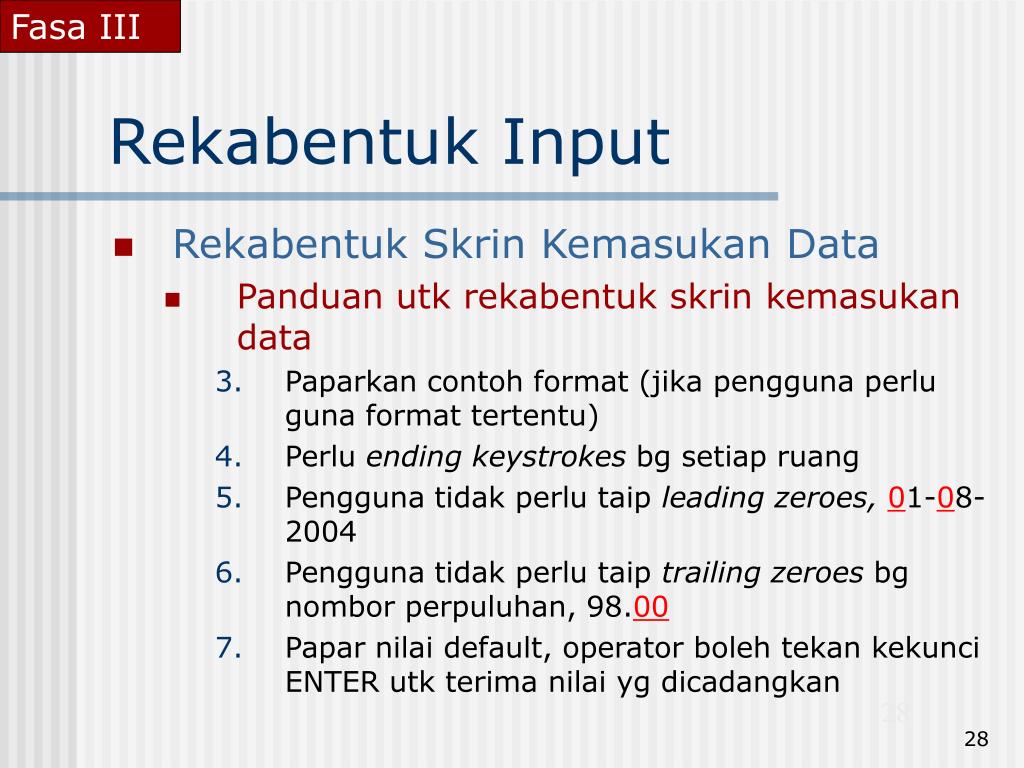

  28. Rekabentuk Input • Rekabentuk Skrin Kemasukan Data • Panduan utk rekabentuk skrin kemasukan data • Paparkan contoh format (jika pengguna perlu guna format tertentu) • Perlu ending keystrokes bg setiap ruang • Pengguna tidak perlu taip leading zeroes,01-08-2004 • Pengguna tidak perlu taip trailing zeroes bg nombor perpuluhan, 98.00 • Papar nilai default, operator boleh tekan kekunci ENTER utk terima nilai yg dicadangkan

  29. Rekabentuk Input • Rekabentuk Skrin Kemasukan Data • Panduan utk rekabentuk skrin kemasukan data • Papar senarai nilai yg diterima bagi ruangan, dan beri mesej kesilapan yg difahami • Sediakan cara utk keluar dari skrin masuk data pada bila2 masa • Beri pengguna peluang utk sahkan ketepatan data yg dimasukkan

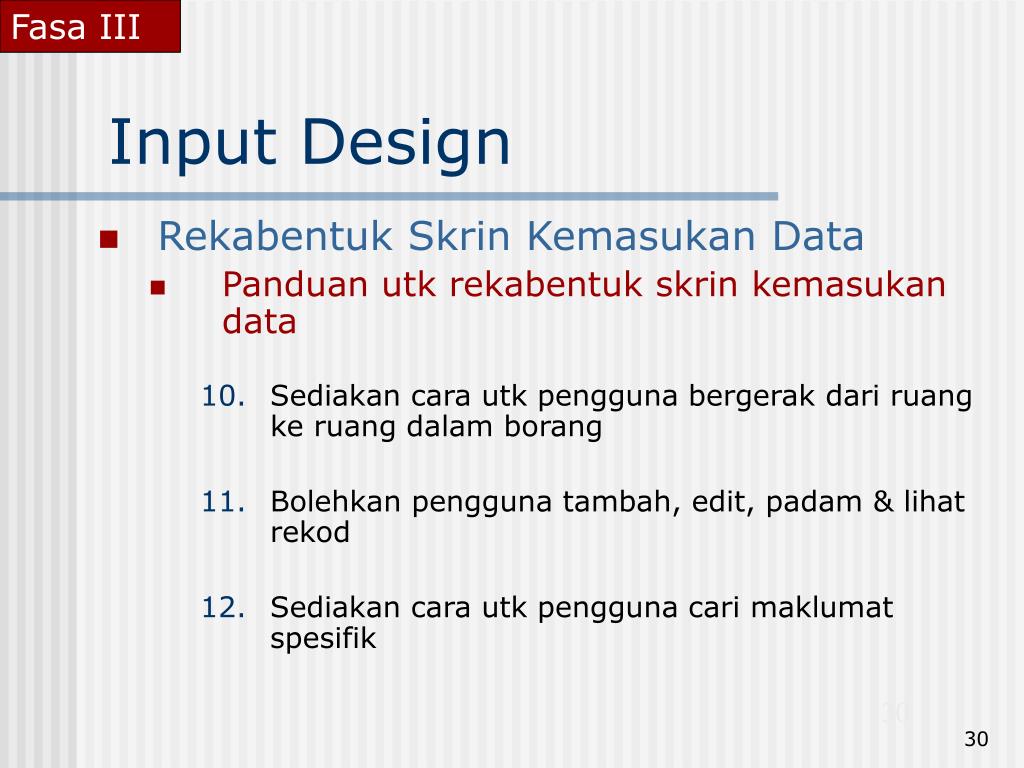

  30. Input Design • Rekabentuk Skrin Kemasukan Data • Panduan utk rekabentuk skrin kemasukan data • Sediakan cara utk pengguna bergerak dari ruang ke ruang dalam borang • Bolehkan pengguna tambah, edit, padam & lihat rekod • Sediakan cara utk pengguna cari maklumat spesifik

  31. Rekabentuk Input • Kesilapan Input • Kurangkan kesilapan input, kualiti data lebih baik • Periksa kesahihan data • Uji data, tolak kemasukan yg gagal ikut keperluan yg ditentukan

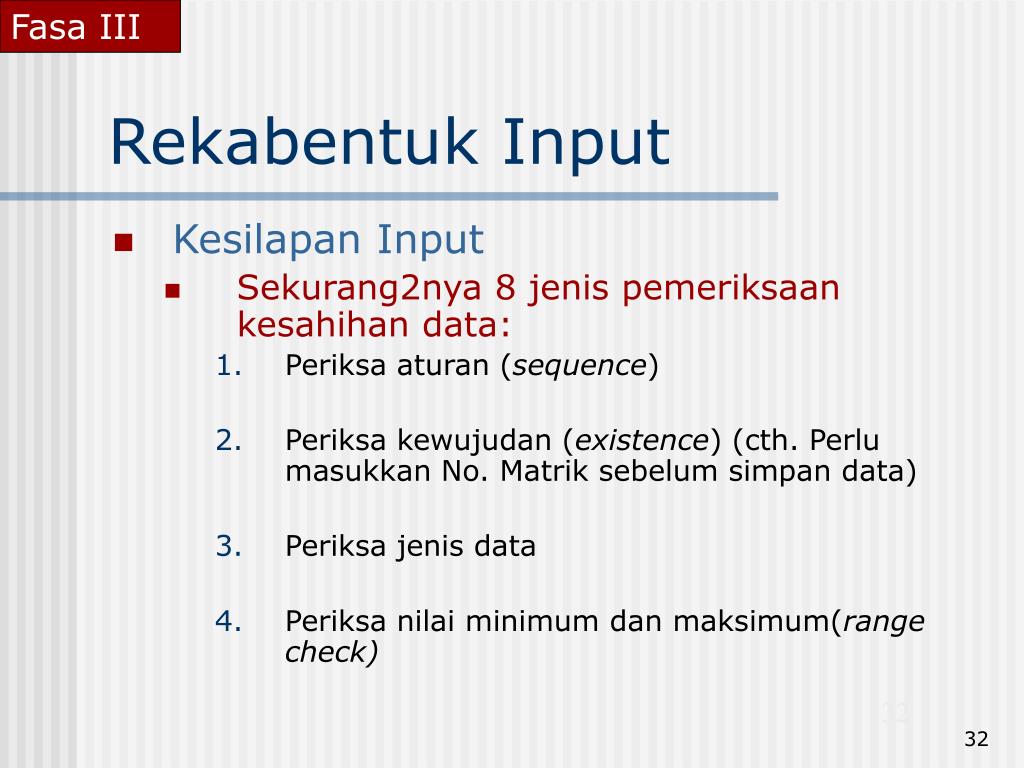

  32. Rekabentuk Input • Kesilapan Input • Sekurang2nya 8 jenis pemeriksaan kesahihan data: • Periksa aturan (sequence) • Periksa kewujudan (existence) (cth. Perlu masukkan No. Matrik sebelum simpan data) • Periksa jenis data • Periksa nilai minimum dan maksimum(range check)

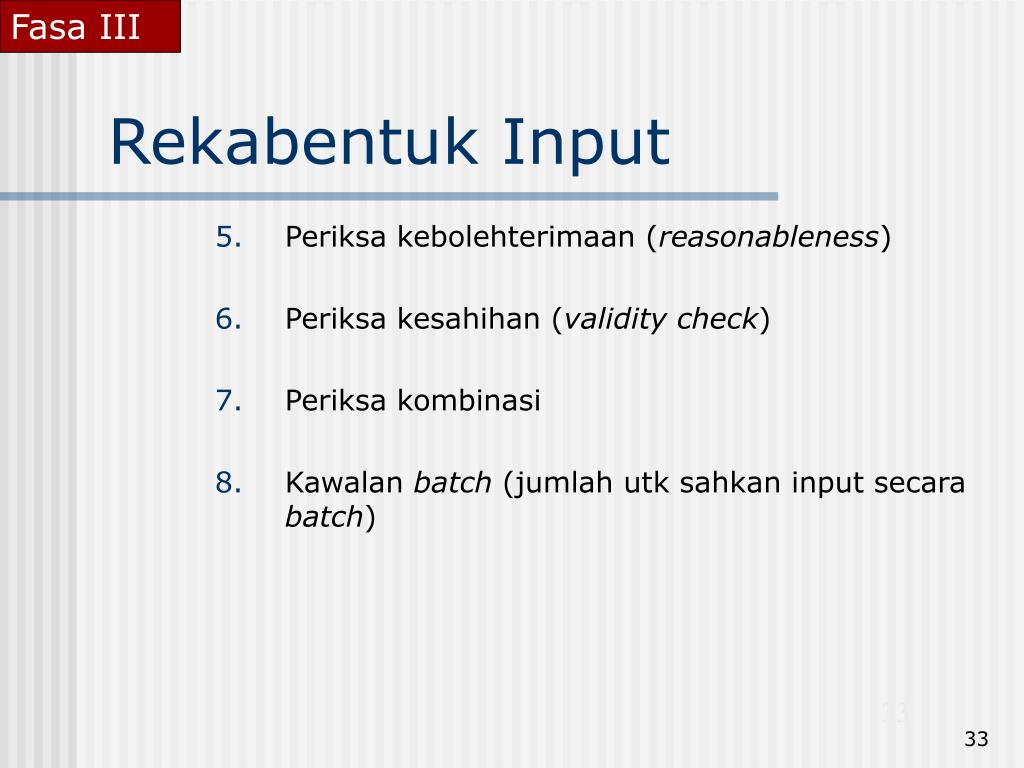

  33. Rekabentuk Input • Periksa kebolehterimaan (reasonableness) • Periksa kesahihan (validity check) • Periksa kombinasi • Kawalan batch (jumlah utk sahkan input secara batch)

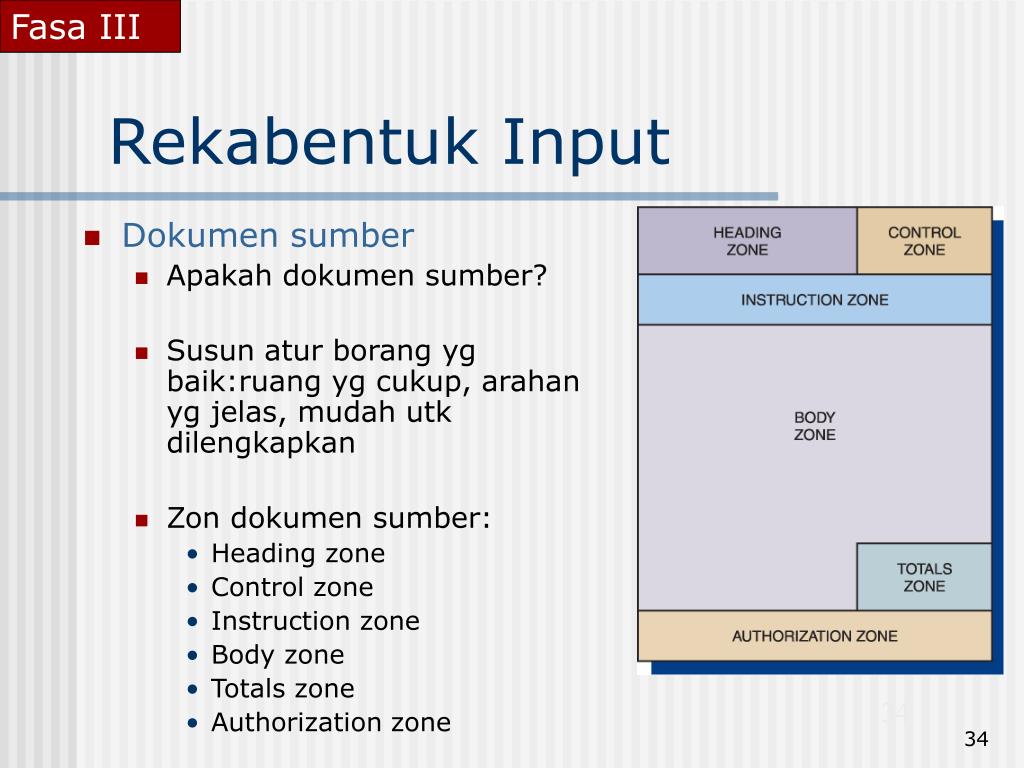

  34. Rekabentuk Input • Dokumen sumber • Apakah dokumen sumber? • Susun atur borang yg baik:ruang yg cukup, arahan yg jelas, mudah utk dilengkapkan • Zon dokumen sumber: • Heading zone • Control zone • Instruction zone • Body zone • Totals zone • Authorization zone

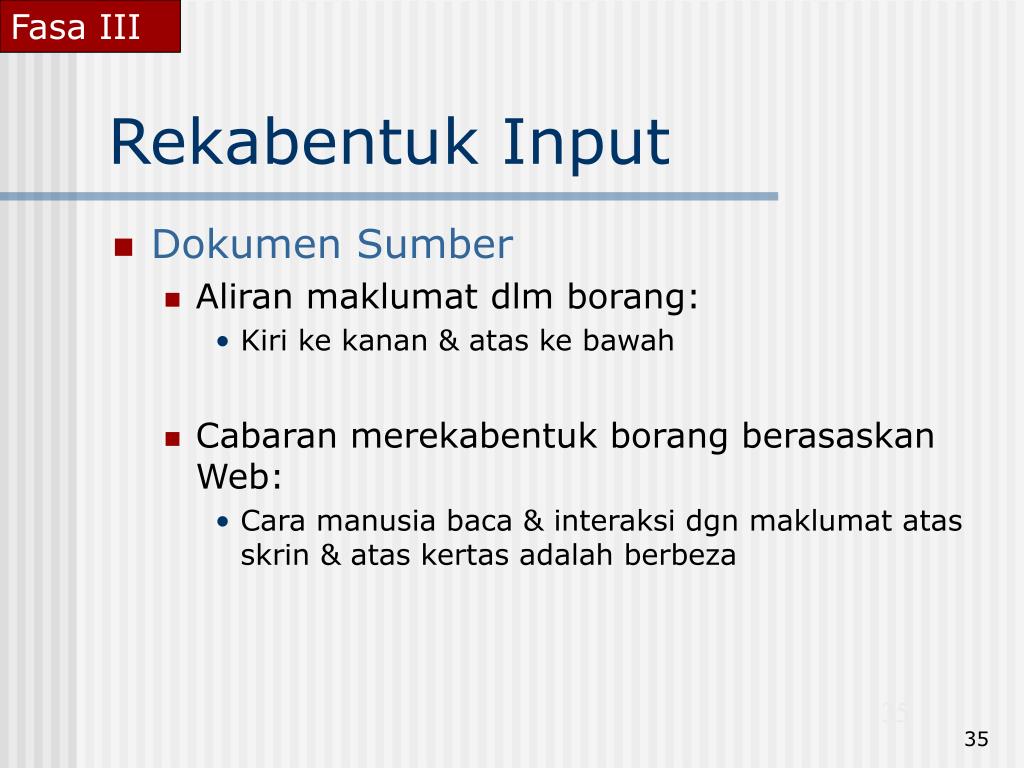

  35. Rekabentuk Input • Dokumen Sumber • Aliran maklumat dlm borang: • Kiri ke kanan & atas ke bawah • Cabaran merekabentuk borang berasaskan Web: • Cara manusia baca & interaksi dgn maklumat atas skrin & atas kertas adalah berbeza

  36. Rekabentuk Input • Dokumen Sumber • Dr. Jakob Nielson percaya; • Pengguna imbas 1 halaman, pilih sebghn perkataan & ayat • Perekabentuk Web guna teks yg boleh diimbas utk ditangkap & kekalkan perhatian pengguna • Susun atur & r/bentuk penting dlm borang berasaskan Web

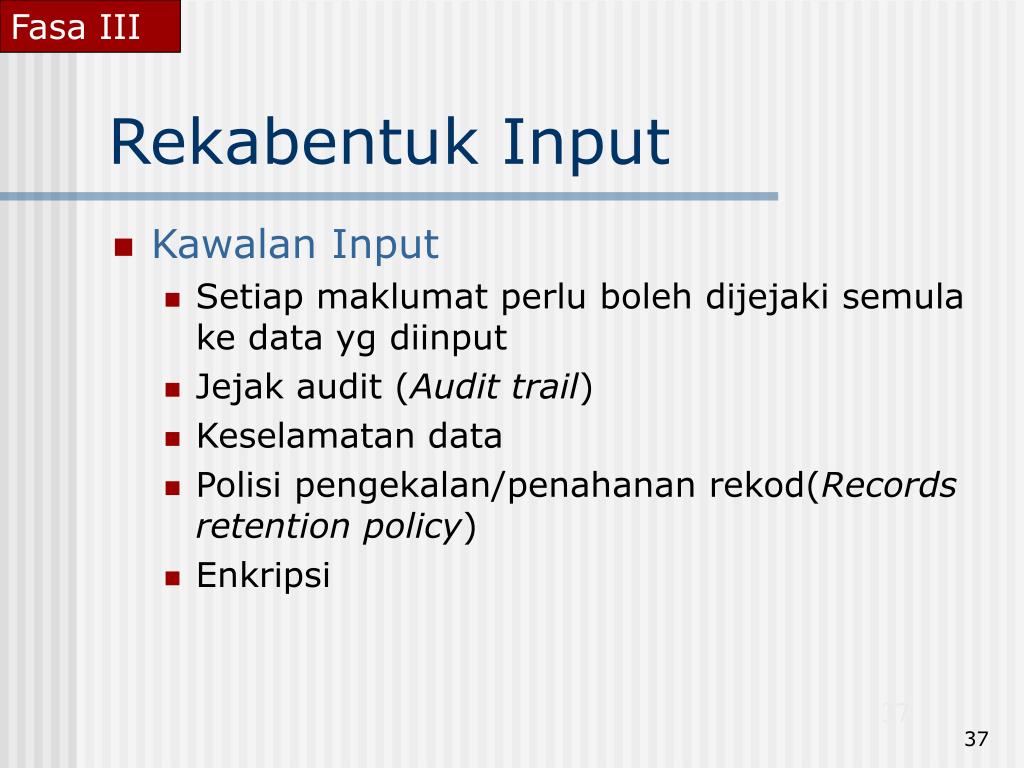

  37. Rekabentuk Input • Kawalan Input • Setiap maklumat perlu boleh dijejaki semula ke data yg diinput • Jejak audit (Audit trail) • Keselamatan data • Polisi pengekalan/penahanan rekod(Records retention policy) • Enkripsi

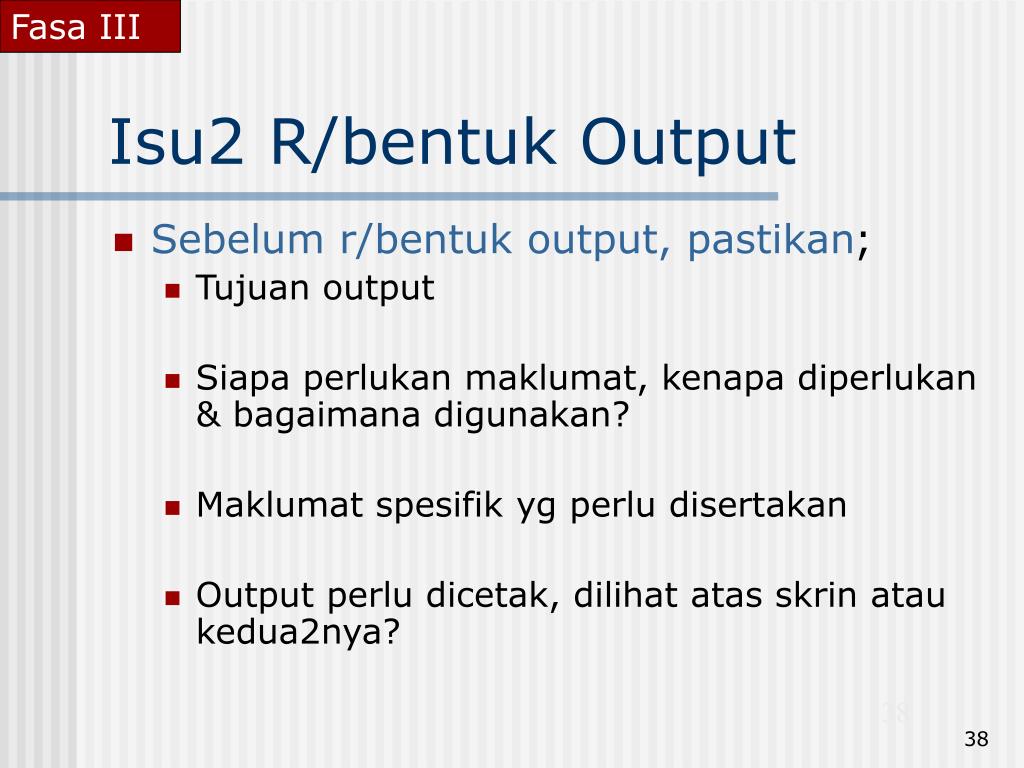

  38. Isu2 R/bentuk Output • Sebelum r/bentuk output, pastikan; • Tujuan output • Siapa perlukan maklumat, kenapa diperlukan & bagaimana digunakan? • Maklumat spesifik yg perlu disertakan • Output perlu dicetak, dilihat atas skrin atau kedua2nya?

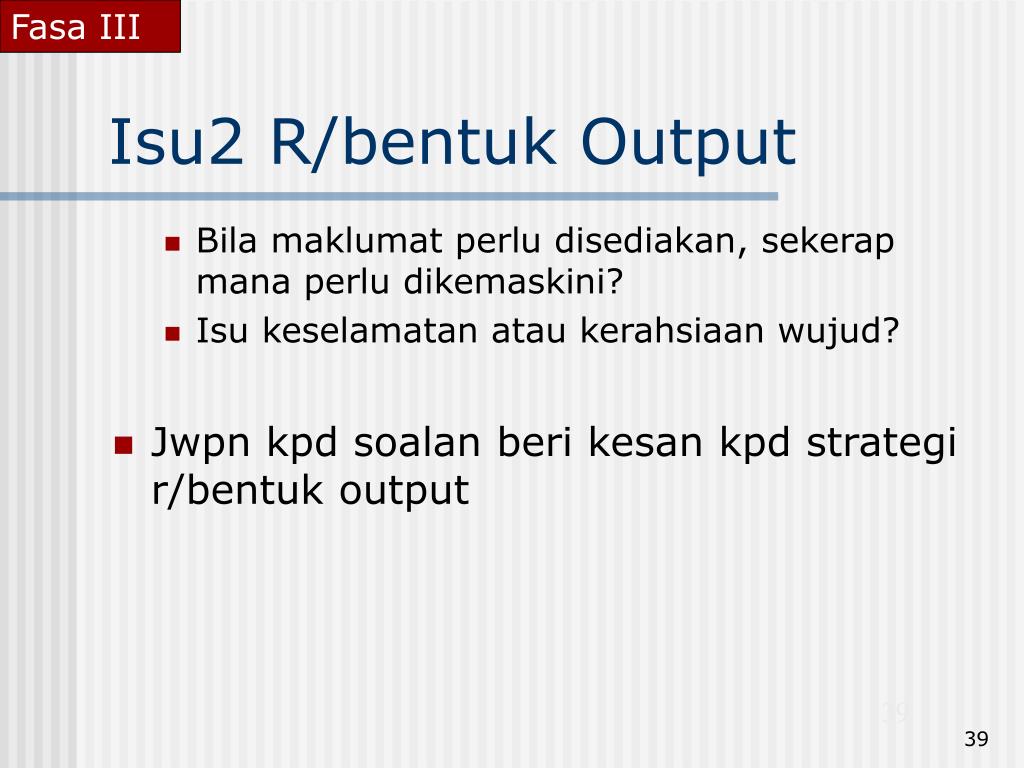

  39. Isu2 R/bentuk Output • Bila maklumat perlu disediakan, sekerap mana perlu dikemaskini? • Isu keselamatan atau kerahsiaan wujud? • Jwpn kpd soalan beri kesan kpd strategi r/bentuk output

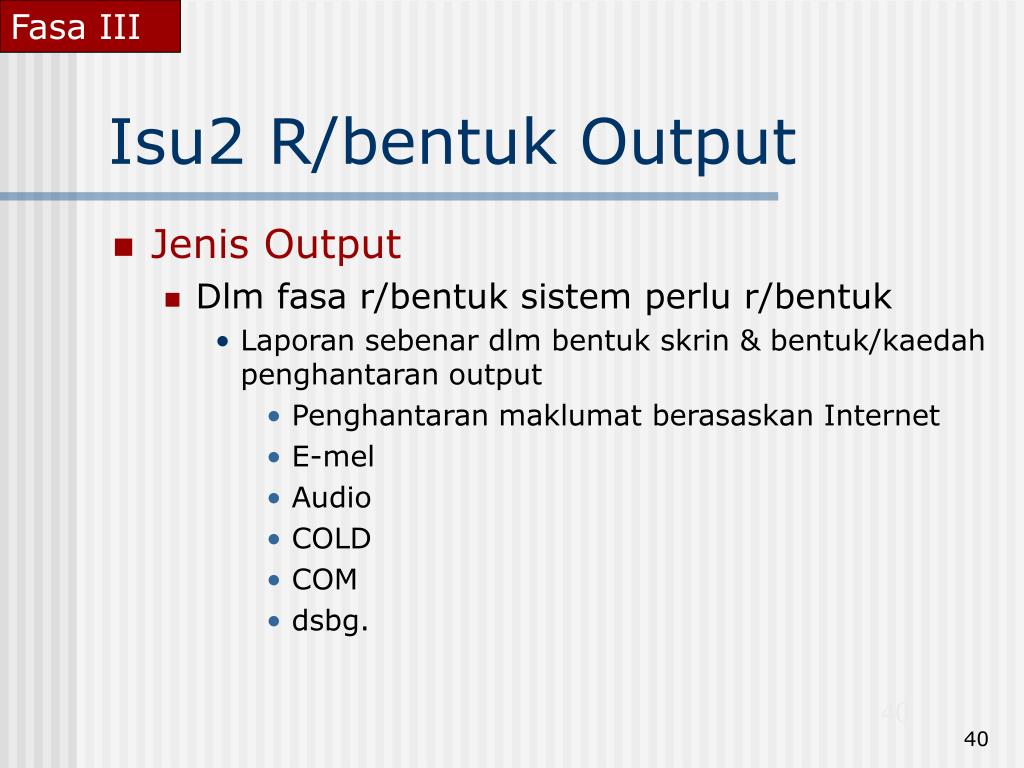

  40. Isu2 R/bentuk Output • Jenis Output • Dlm fasa r/bentuk sistem perlu r/bentuk • Laporan sebenar dlm bentuk skrin & bentuk/kaedah penghantaran output • Penghantaran maklumat berasaskan Internet • E-mel • Audio • COLD • COM • dsbg.

  41. Isu2 R/bentuk Output

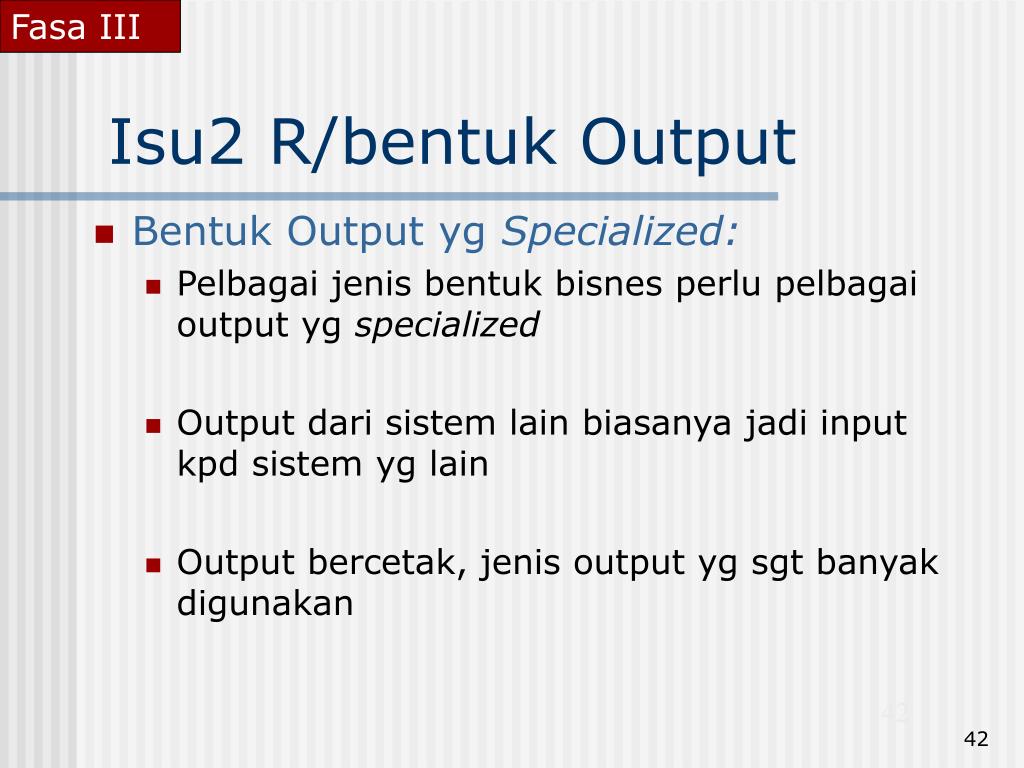

  42. Isu2 R/bentuk Output • Bentuk Output yg Specialized: • Pelbagai jenis bentuk bisnes perlu pelbagai output yg specialized • Output dari sistem lain biasanya jadi input kpd sistem yg lain • Output bercetak, jenis output yg sgt banyak digunakan

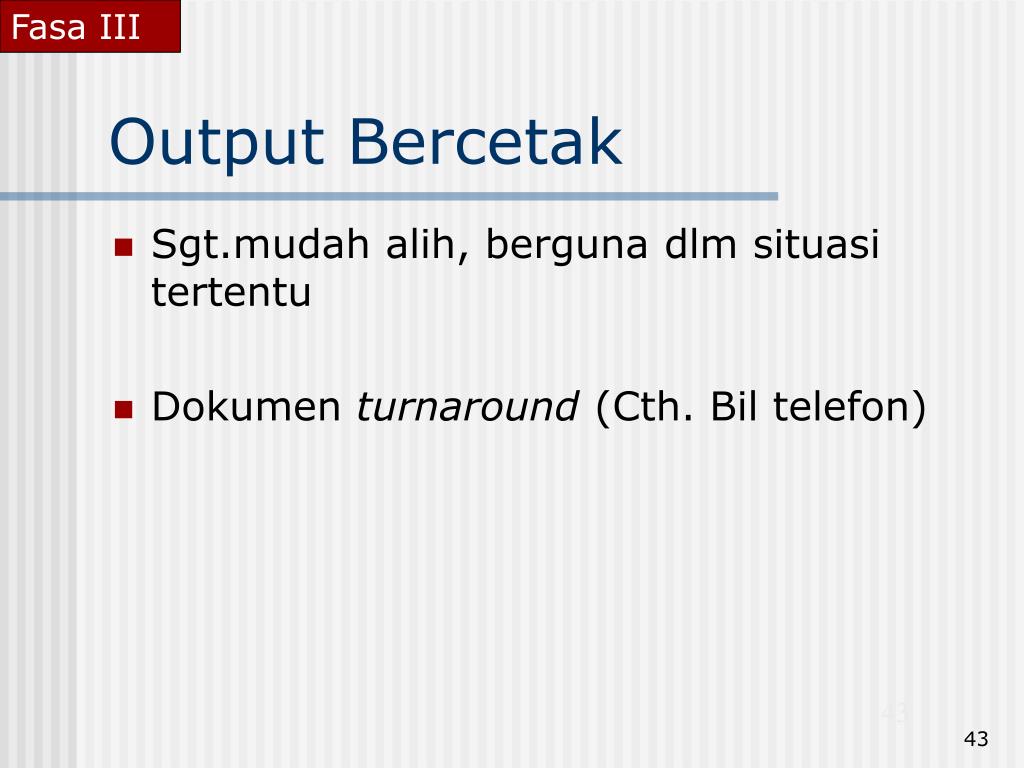

  43. Output Bercetak • Sgt.mudah alih, berguna dlm situasi tertentu • Dokumen turnaround (Cth. Bil telefon)

  44. Output Bercetak • Jenis Laporan • Laporan terperinci (detail reports) • Baris terperinci (rujuk Fig. 7-32) • Mungkin berjela-jela • Alternatif yg lebih baik ialah laporan pengecualian • Laporan pengecualian(exception reports) • Sgt berguna jika pengguna mahu maklumat utk rekod yg perlu diambil tindakan • Laporan ringkasan (summary reports) • Utk kegunaan individu pengurusan atasan

  45. Output Bercetak • Penglibatan pengguna dlm r/bentuk laporan • Laporan bercetak cara penting sampaikan maklumat, pengguna perlu luluskan dgn awal semua r/bentuk laporan • Guna prototaip utk pengguna lihat

  46. Output Bercetak • Prinsip R/bentuk Laporan • Mesti menarik, profesional, mudah baca • Headers & footers laporan • Headers & footers halaman • Heading alignment kolum • Jarak antara kolum

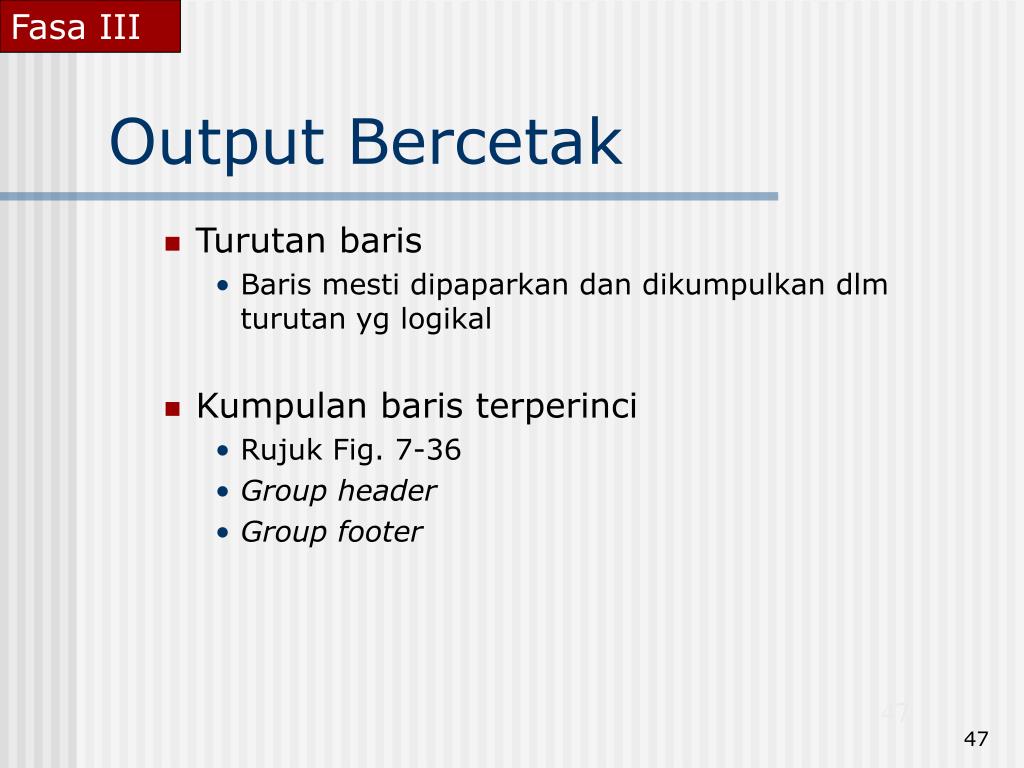

  47. Output Bercetak • Turutan baris • Baris mesti dipaparkan dan dikumpulkan dlm turutan yg logikal • Kumpulan baris terperinci • Rujuk Fig. 7-36 • Group header • Group footer

  48. Output Bercetak • Contoh R/bentuk Laporan • Rujuk contoh dlm Fig. 7-36. • Memenuhi panduan, dan masih boleh diperbaiki • Jgn terlalu banyak maklumat dlm 1 halaman.

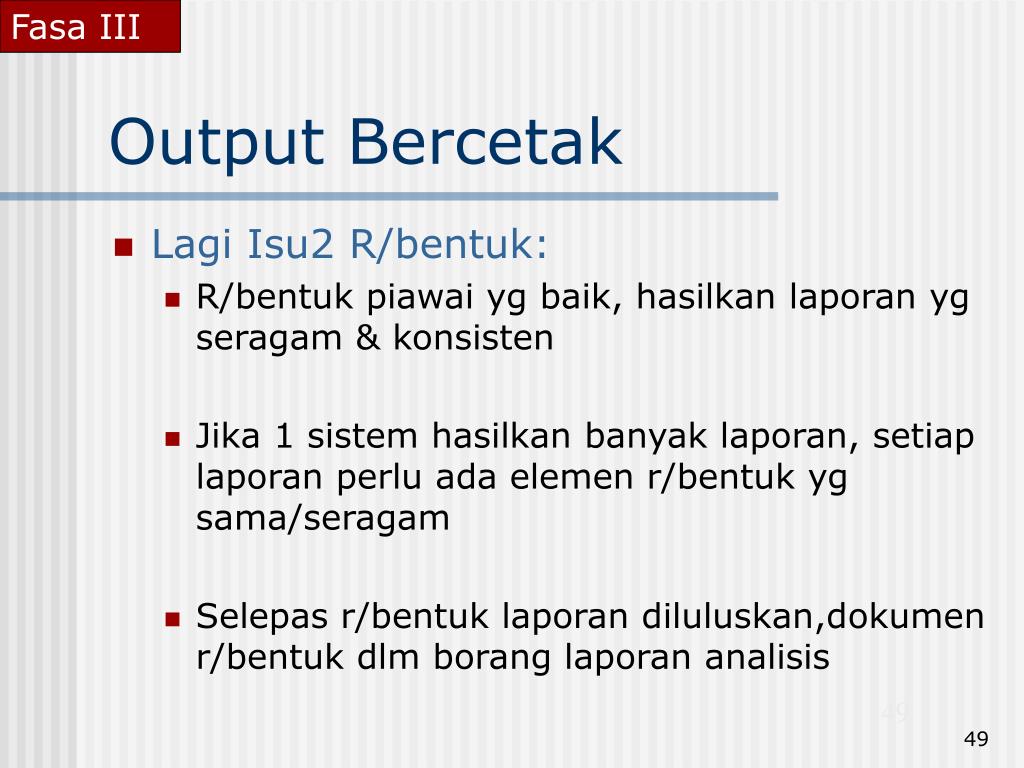

  49. Output Bercetak • Lagi Isu2 R/bentuk: • R/bentuk piawai yg baik, hasilkan laporan yg seragam & konsisten • Jika 1 sistem hasilkan banyak laporan, setiap laporan perlu ada elemen r/bentuk yg sama/seragam • Selepas r/bentuk laporan diluluskan,dokumen r/bentuk dlm borang laporan analisis

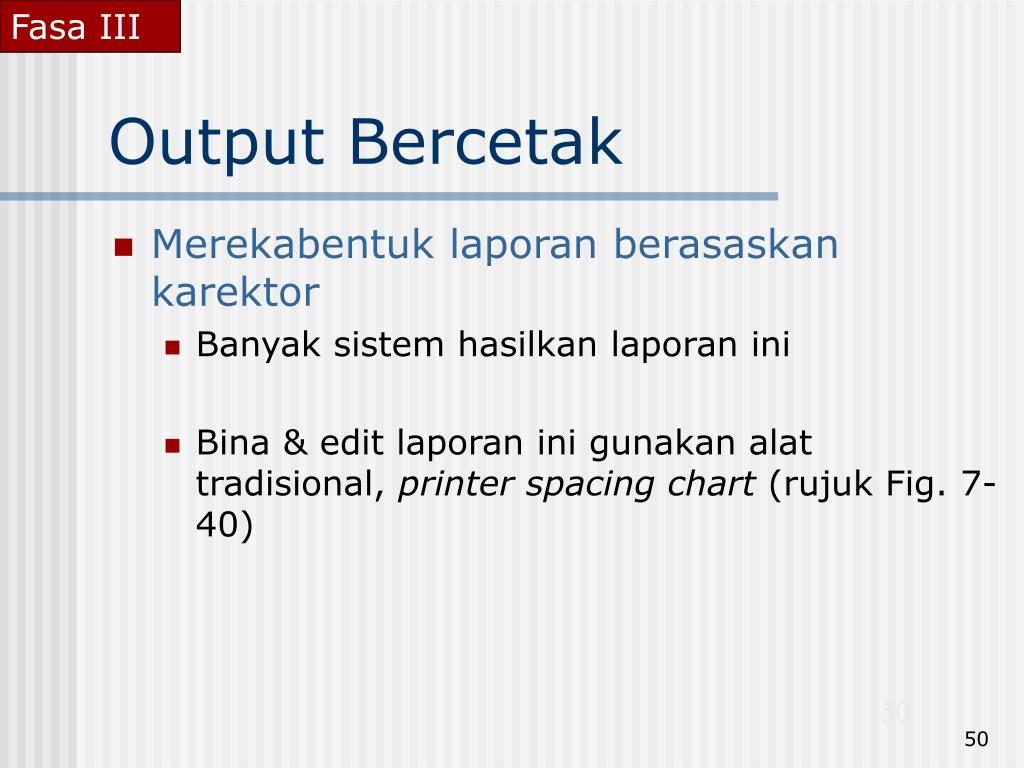

  50. Output Bercetak • Merekabentuk laporan berasaskan karektor • Banyak sistem hasilkan laporan ini • Bina & edit laporan ini gunakan alat tradisional, printer spacing chart (rujuk Fig. 7-40)
