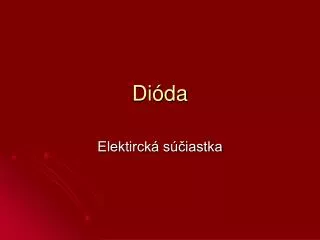

  1. Dióda Elektircká súčiastka

  2. Dióda je polovodičováelektronická súčiastka, ktorá vedie elektrický prúd len jedným smerom. Hovoríme, že prúd usmerňuje.

  3. Rozdelenie

  4. Usmerňovacia dióda Znesie do 1000 V v závernom smere a bežne jednotky a desiatky A v priepustnom smere. Výkonové usmerňovacie diódy, ktoré sa montujú na chladič (zváračky, usmerňovače pre trolejbusy atp.), znesú stovky A v priepustnom smere. Úbytok napätia na kremíkovej dióde v priepustnom smere je cca 0,7 V.

  5. Schottkyho dióda • Schottkyho diódy využívajú usmerňovacie vlastnosti priechodu kov-polovodič. Majú menší úbytok napätia v priepustnom smere ako obyčajné usmerňovacie diódy, avšak sú schopné odolávať menším napätiam v závernom smere (10 až 150V) oproti normálnym diódam.

  6. Detekčná • Vysokofrekvenčná dióda s mimoriadne malou plochou a teda aj parazitnou kapacitou, niekedy vo forme Schottkyho diódy.

  7. Svietivá dióda • Luminiscenčná dióda alebo svetelná dióda • Vyžaruje úzkospektrálne svetlo, keď ňou prechádza elektrický prúd v priepustnom smere • Svietiaci efekt je následkom žiarivej rekombinácie elektrón-dierového páru a je formou elektroluminiscencie

  8. Kapacitná dióda (Varikap) • Špeciálna polovodičová dióda, ktorá slúži ako napätím riadený kondenzátor • Založená na tom, že šírka prechodu NP v závernom smere diódy závisí na pripojenom napätí. Tento efekt sa objavuje pri všetkých polovodičových diódach, ale varikap je pre tento účel špeciálne prispôsobený.

  9. Kremíková plošná polovodičová dióda s veľmi tenkým priechodom PN V priepustnom smere sa Zenerova dióda správa ako bežná usmerňovacia dióda Pri pôsobení napätia v závernom smere vzniká vo vyprázdnenej oblasti veľká intenzita elektrostatického poľa, že sa vytrhávajú elektróny z väzieb kryštálovej mriežky. To má za následok prudký vzrast minoritných nosičov náboja. Pri dosiahnutí určitého napätia v závernom smere nastane nedeštruktívny prieraz – prudko stúpne prúd. Zenerova dióda
