Концепция «свободного охлаждения» AERMEC от 50 до 1600 кВт

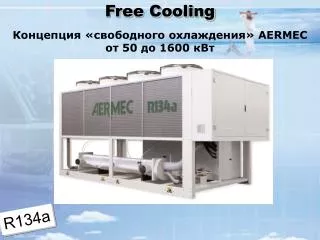

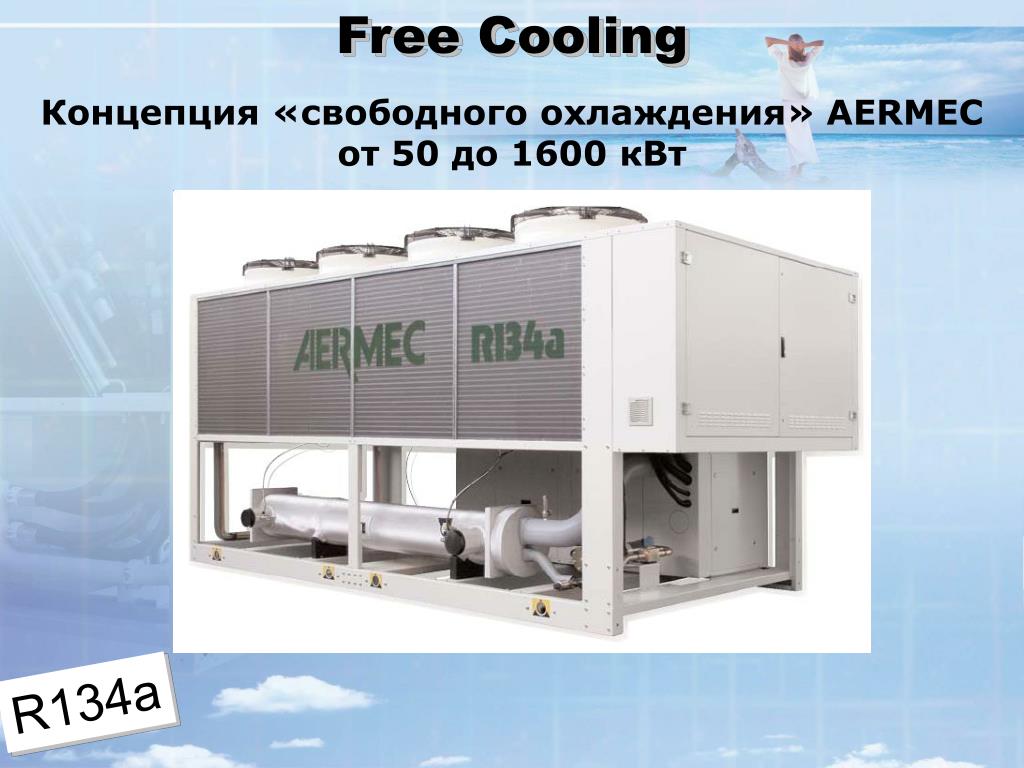

1. Free Cooling Концепция «свободного охлаждения» AERMEC от 50 до 1600 кВт R134a R 407C

2. Оглавление Как сделана система Как работает св. охлаждение Интеллектуальное управление Показатели работы Что такое свободное охлаждение Энергосбережение

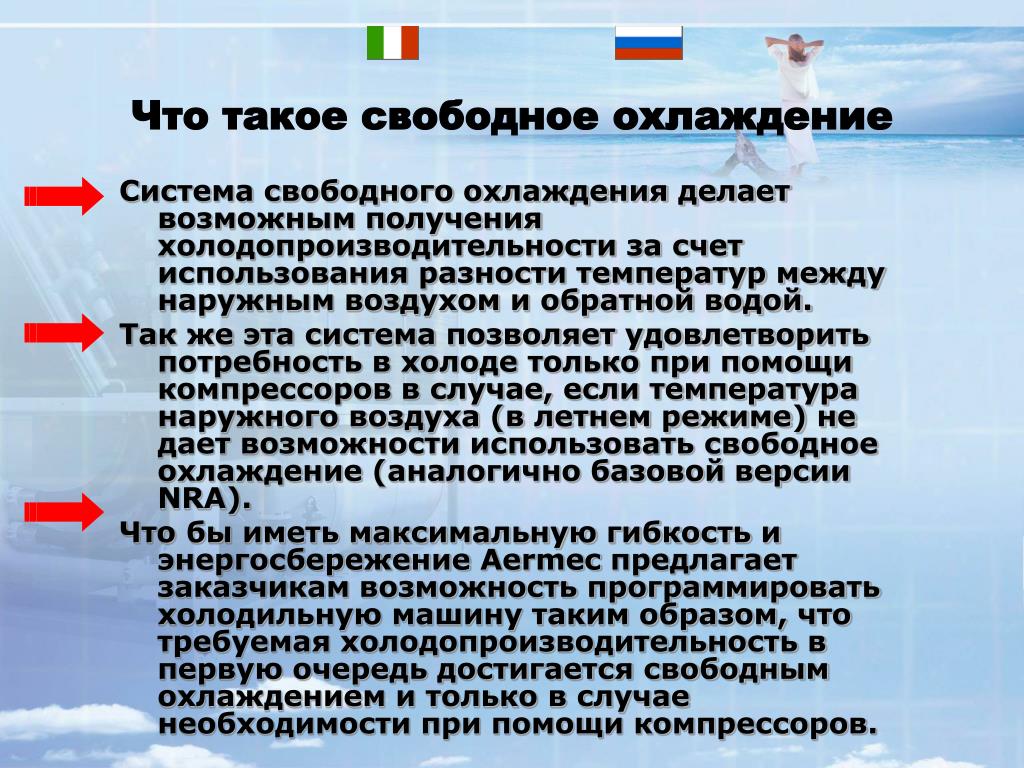

3. Что такое свободное охлаждение Система свободного охлаждения делает возможным получения холодопроизводительности за счет использования разности температур между наружным воздухом и обратной водой. Так же эта система позволяет удовлетворить потребность в холоде только при помощи компрессоров в случае, если температура наружного воздуха (в летнем режиме) не дает возможности использовать свободное охлаждение (аналогично базовой версии NRA). Что бы иметь максимальную гибкость и энергосбережение Aermec предлагает заказчикам возможность программировать холодильную машину таким образом, что требуемая холодопроизводительность в первую очередь достигается свободным охлаждением и только в случае необходимости при помощи компрессоров.

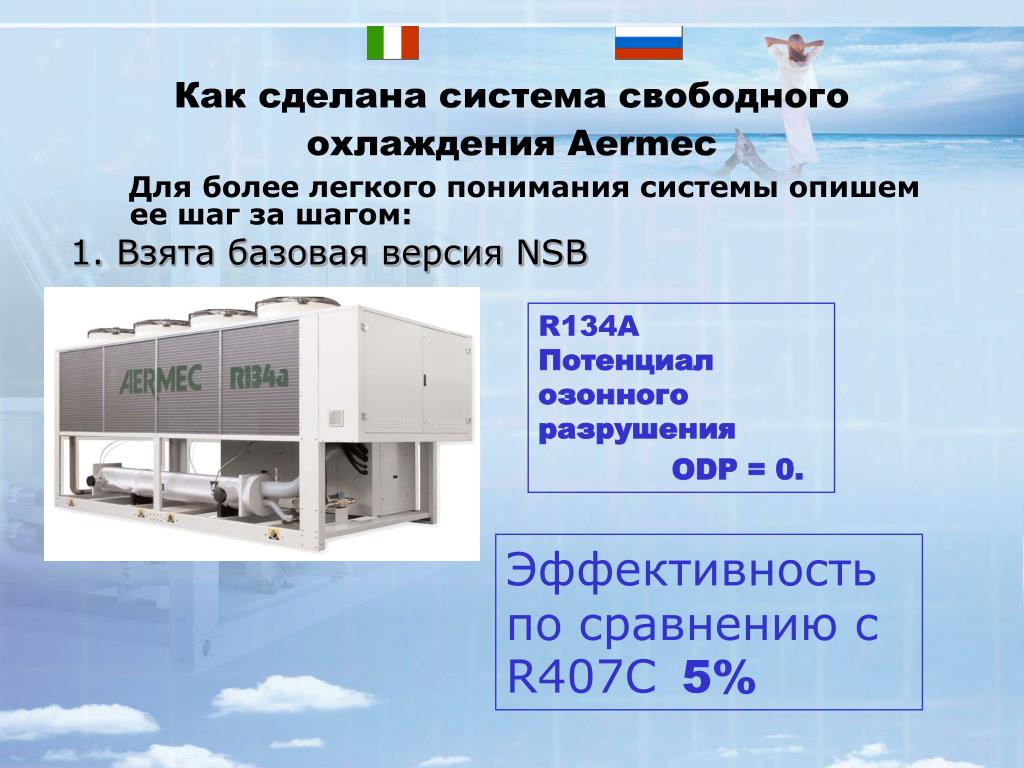

4. Как сделана система свободного охлаждения Aermec Для более легкого понимания системы опишем ее шаг за шагом: 1. Взята базовая версия NSB R134A Потенциал озонногоразрушения ODP = 0. Эффективность по сравнению с R407C5%

5. Как сделана система свободного охлаждения 2. Добавлены теплообменники воздушного охлаждения (устанавливаются перед конденсаторами холодильного контура)

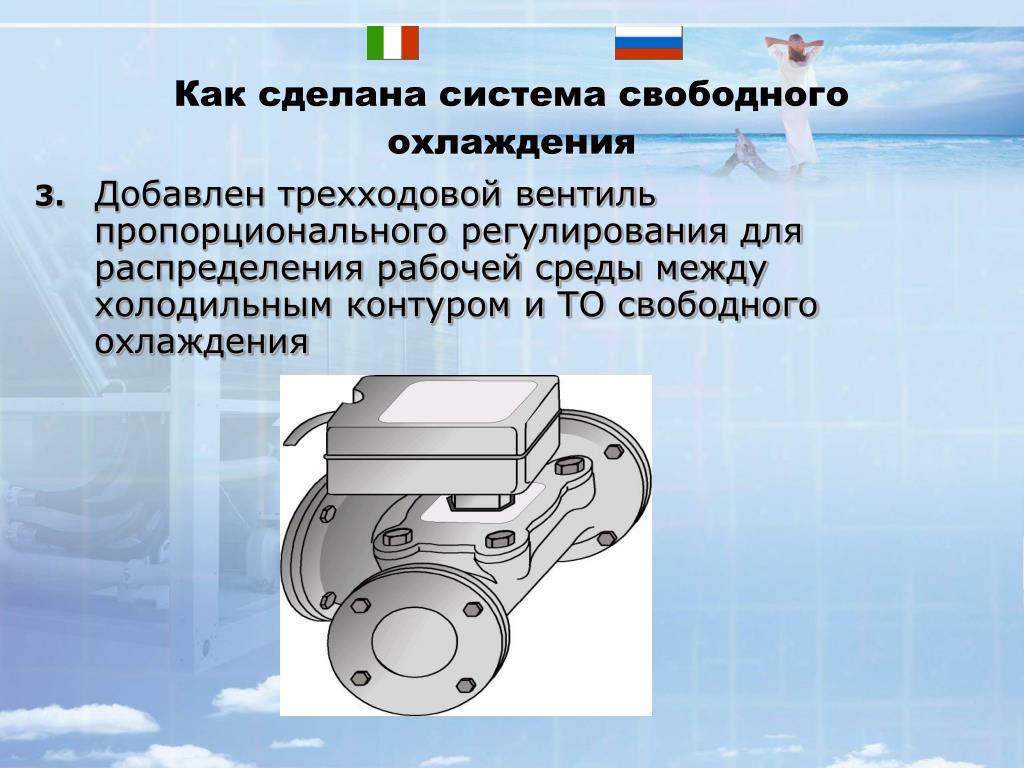

6. Как сделана система свободного охлаждения 3.Добавлен трехходовой вентиль пропорционального регулирования для распределения рабочей среды между холодильным контуром и ТО свободного охлаждения

7. 4. Выполнена соответствующая трубная обвязка внутри агрегата. Теплообменник свободного охлаждения Теплообменник свободного охлаждения Испаритель Трехходовой вентиль

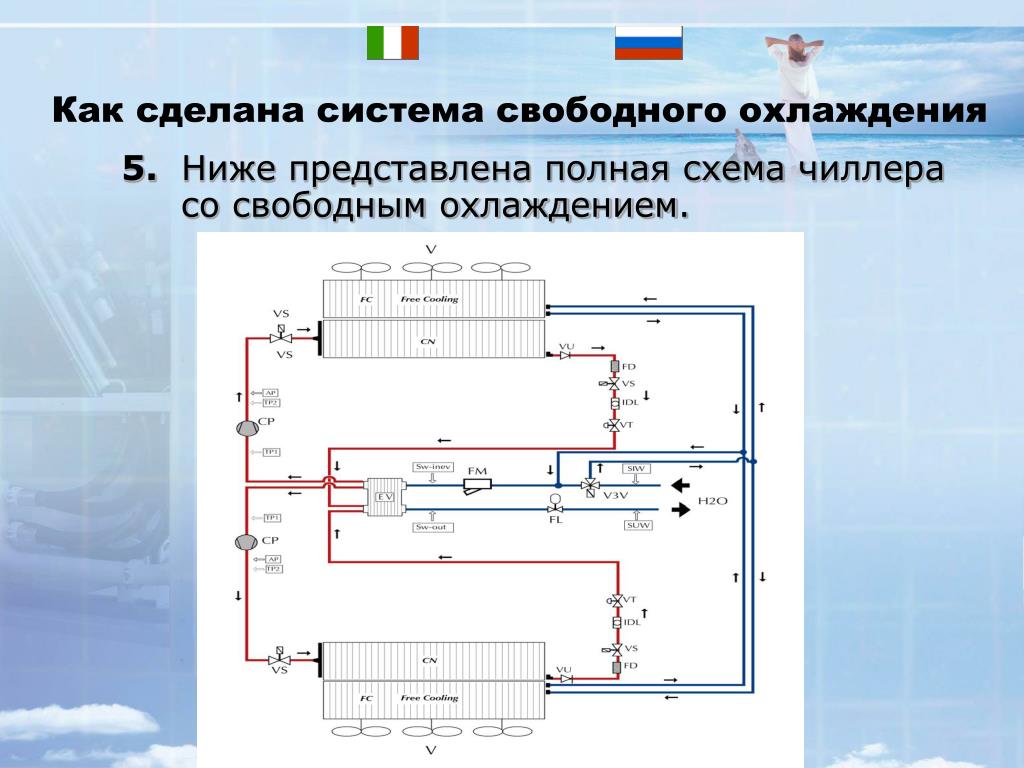

8. Как сделана система свободного охлаждения 5. Ниже представлена полная схема чиллера со свободным охлаждением.

9. Как сделана система свободного охлаждения 7. Кроме того необходимо переделать систему управления чтобы позволить включать компрессора и свободное охлаждение одновременно: • Включение-выключение трехходового клапана • Включение-выключение компрессоров (одного за одним) • Модулированное управление мощностью свободного охлаждения • Безопасный контроль мощности свободного охлаждения в трудных условиях (очень низкая температура наружного воздуха), при помощи электронных устройств

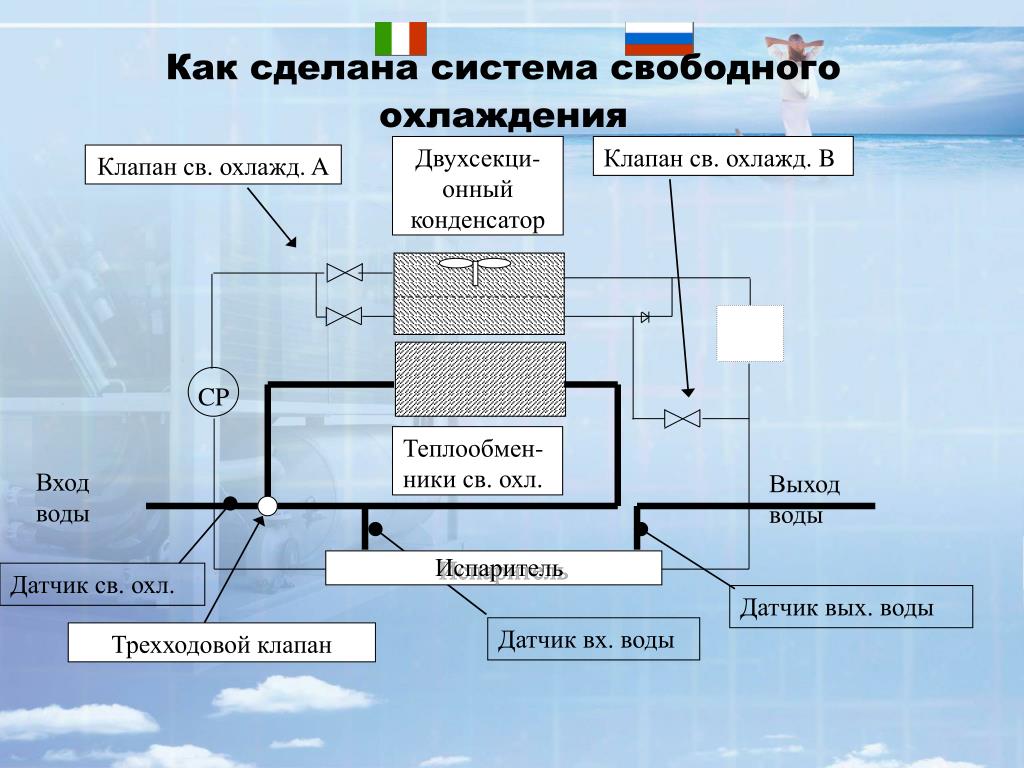

10. Двухсекци-онный конденсатор Клапан св. охлажд. B Клапан св. охлажд. A CP Теплообмен-ники св. охл. Вход воды Выход воды Evaporator Трехходовой клапан Как сделана система свободного охлаждения Испаритель Датчик св. охл. Датчик вых. воды Датчик вх. воды

11. Двухсекци-онный конденсатор Клапан св. охлажд. B Клапан св. охлажд. A CP Теплообмен-ники св. охл. Вход воды Выход воды Evaporator Трехходовой клапан Как сделана система свободного охлаждения Закрытие секций конденсатора Для выпуска в случае необходимости части хладоагента, заключенного в закрытой секции Испаритель Датчик св. охл. OW Probe IW Probe

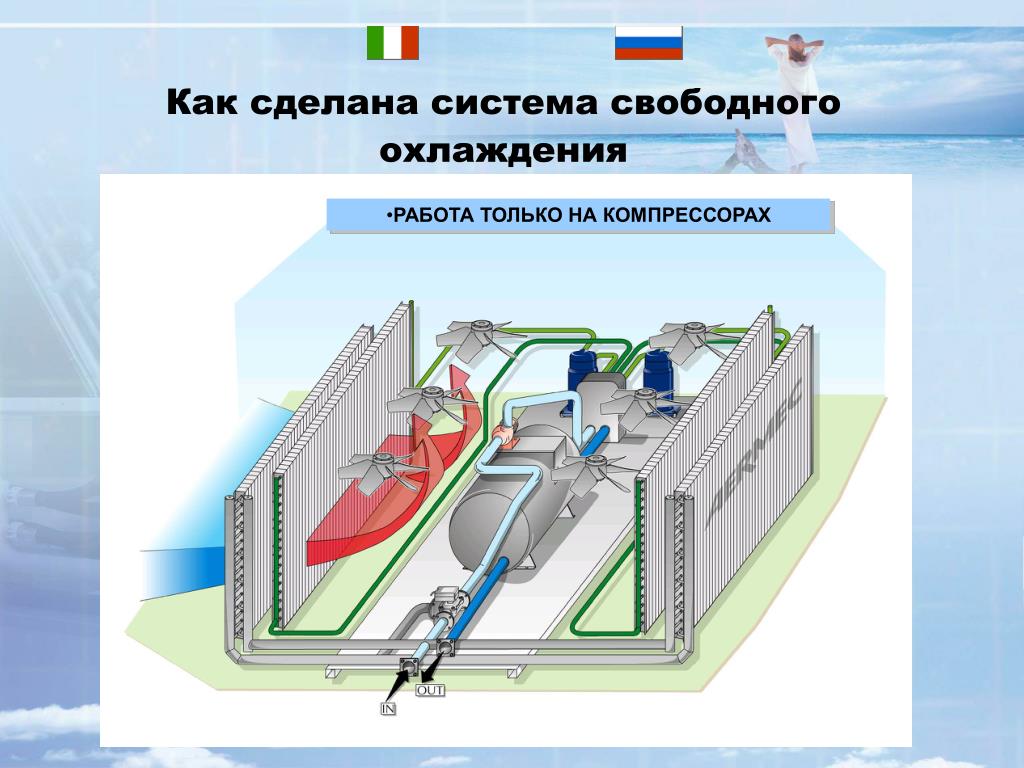

12. Как сделана система свободного охлаждения • РАБОТА ТОЛЬКО НА КОМПРЕССОРАХ

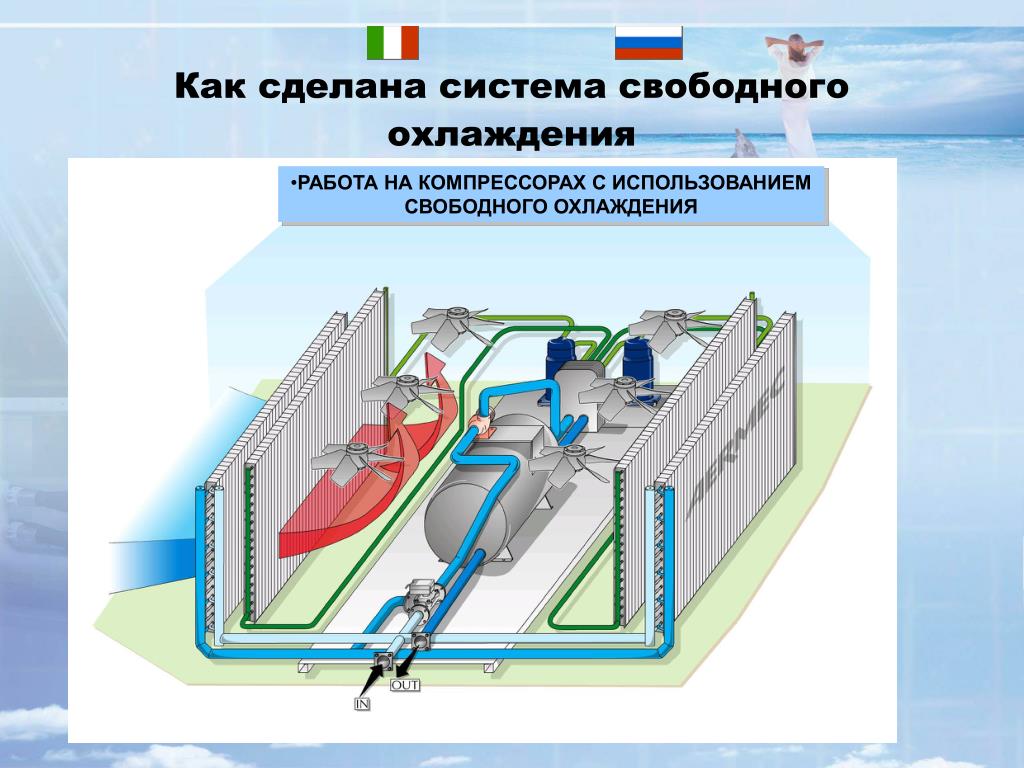

13. Как сделана система свободного охлаждения • РАБОТА НА КОМПРЕССОРАХ С ИСПОЛЬЗОВАНИЕМ СВОБОДНОГО ОХЛАЖДЕНИЯ

14. Как сделана система свободного охлаждения • РАБОТА ТОЛЬКО НА СВОБОДНОМ ОХЛАЖДЕНИИ

15. “Интеллектуальное управление” Интеллектуальное управление запрограммировано для получение требуемой холодопроизводительности в трех разных режимах: • Только свободное охлаждение: когда мощность свободного охлаждения достаточна для достижения расчетной температуры воды. Это самый экономный вариант – вся потребляемая мощность - это мощность потребляемая вентиляторами. • Комбинирование свободного охлаждения с работой --компрессоров: когда мощность свободного охлаждения меньше требуемой холодопроизводительности. В этом случае для ее достижения необходима работа части компрессоров. • Только компрессоры:когда температура наружного воздуха выше, чем температура обратной воды.

16. “Интеллектуальное управление” Новая система интеллектуального управления может управлять какхолодопроизводительностью свободного охлаждения, так и компрессоров: • Температурный датчик на входящей воде выдает сигнал агрегату, выбирающему режим работы. (Датчик расположен на обратной трубе) • Второй датчик используется для оценки холодо-производительности требуемой от установки. • Интеллектуальная контрольная панель сама решает как достичь заданных условий. Только свободное охлаждение Холодопроизводительность Свободное охлаждение + компрессоры Модулированная скорость вентиляторов Максимальная скорость вентиляторов

17. “Интеллектуальное управление” • Электронный контроль скорости вращения вентиляторов • Этот контроллер изменяет скорость вращения вентиляторов в зависимости от давления конденсации, считываемого датчиком высокого давления. Это делает возможной нормальную эксплуатацию агрегата (с включенными компрессорами) при температуре ниже 20°C(опция DCPX).Электронный контроллер меняет логику работы при работе в режиме свободного охлаждения, когда компрессоры остановлены.В этом случае скорость вращения вентиляторов модулируется для получения требуемой холодопроизводительности.

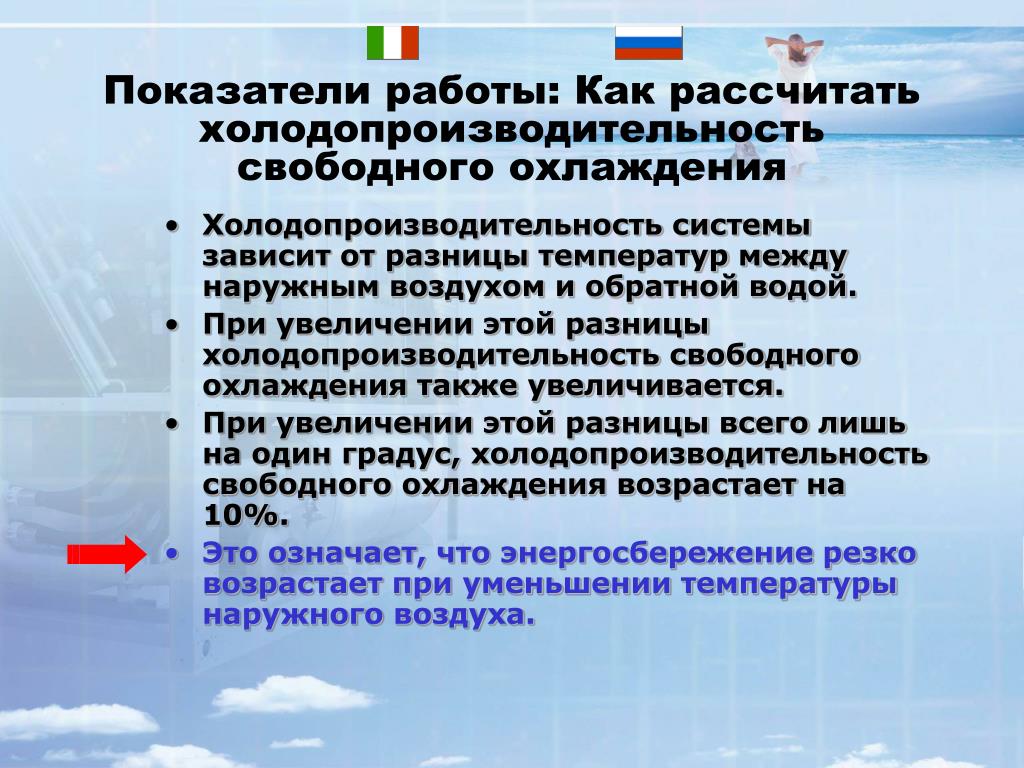

18. Показатели работы: Как рассчитать холодопроизводительность свободного охлаждения • Холодопроизводительность системы зависит от разницы температур между наружным воздухом и обратной водой. • При увеличении этой разницы холодопроизводительность свободного охлаждения также увеличивается. • При увеличении этой разницы всего лишь на один градус, холодопроизводительность свободного охлаждения возрастает на 10%. • Это означает, что энергосбережение резко возрастает при уменьшении температуры наружного воздуха.

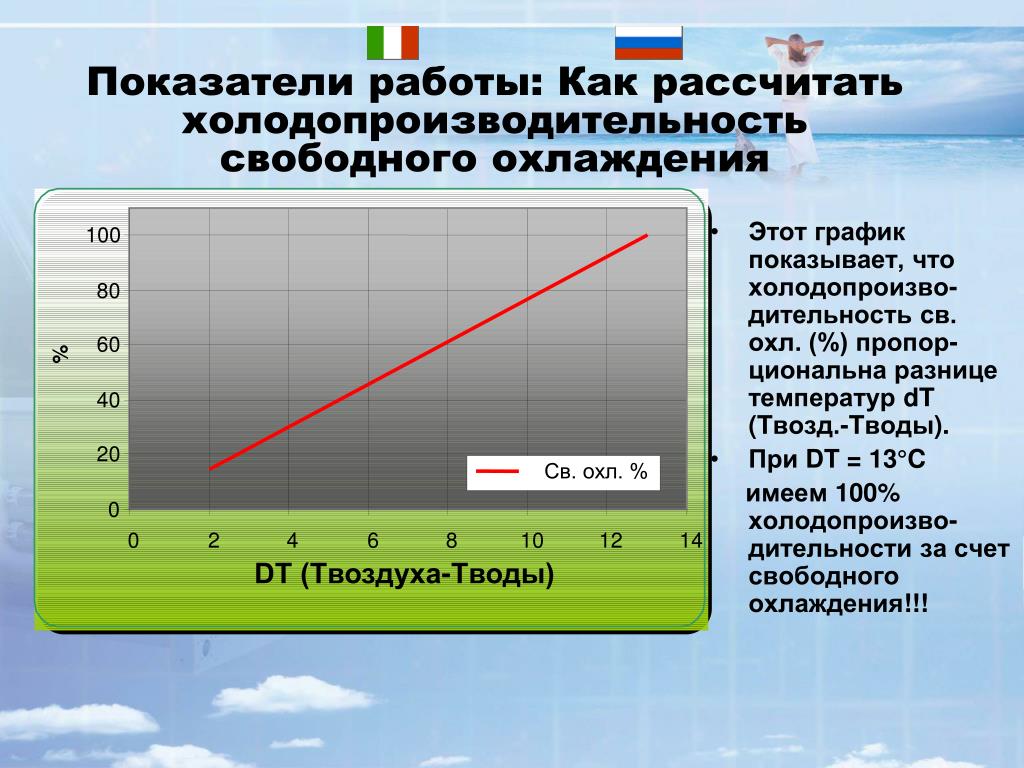

19. Показатели работы: Как рассчитать холодопроизводительность свободного охлаждения 100 • Этот график показывает, что холодопроизво-дительность св. охл. (%) пропор-циональна разнице температур dT (Tвозд.-Tводы). • При DT = 13°C имеем 100% холодопроизво-дительности за счет свободного охлаждения!!! 80 60 % 40 20 Св. охл. % 0 0 2 4 6 8 10 12 14 DT (Tвоздуха-Tводы)

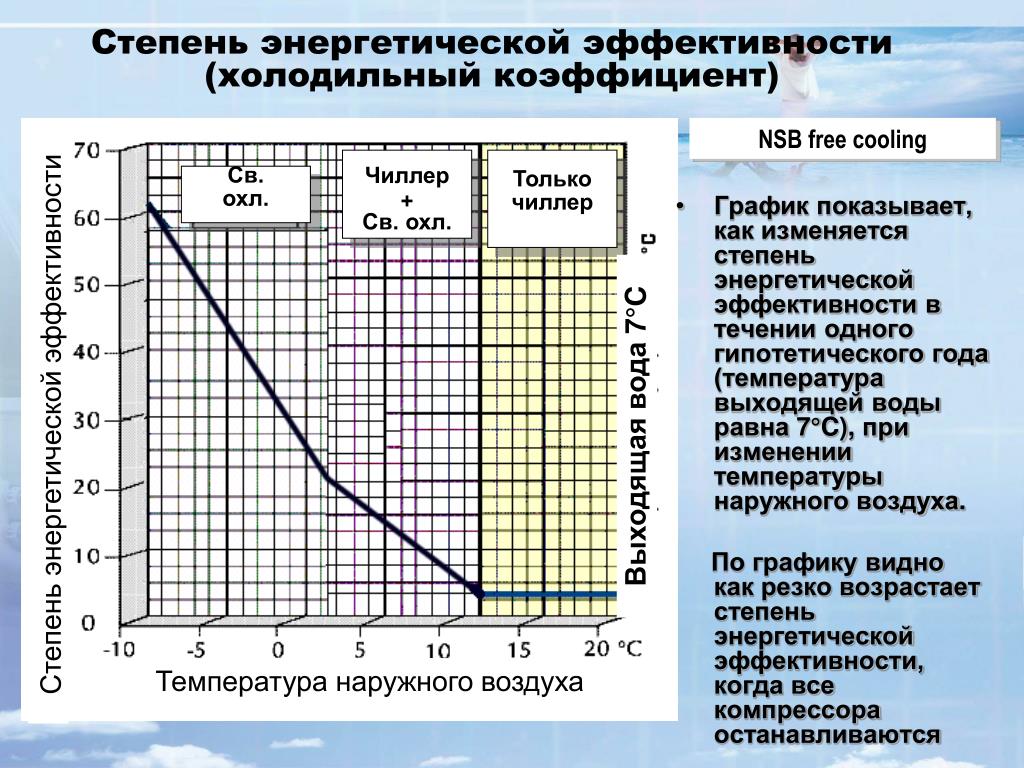

20. Степень энергетической эффективности (холодильный коэффициент) График показывает, как изменяется степень энергетической эффективности в течении одного гипотетического года (температура выходящей воды равна 7°C), при изменении температуры наружного воздуха. По графику видно как резко возрастает степень энергетической эффективности, когда все компрессора останавливаются NSB free cooling Чиллер + Св. охл. Только чиллер Св. охл. Степень энергетической эффективности Выходящая вода 7°C Температура наружного воздуха

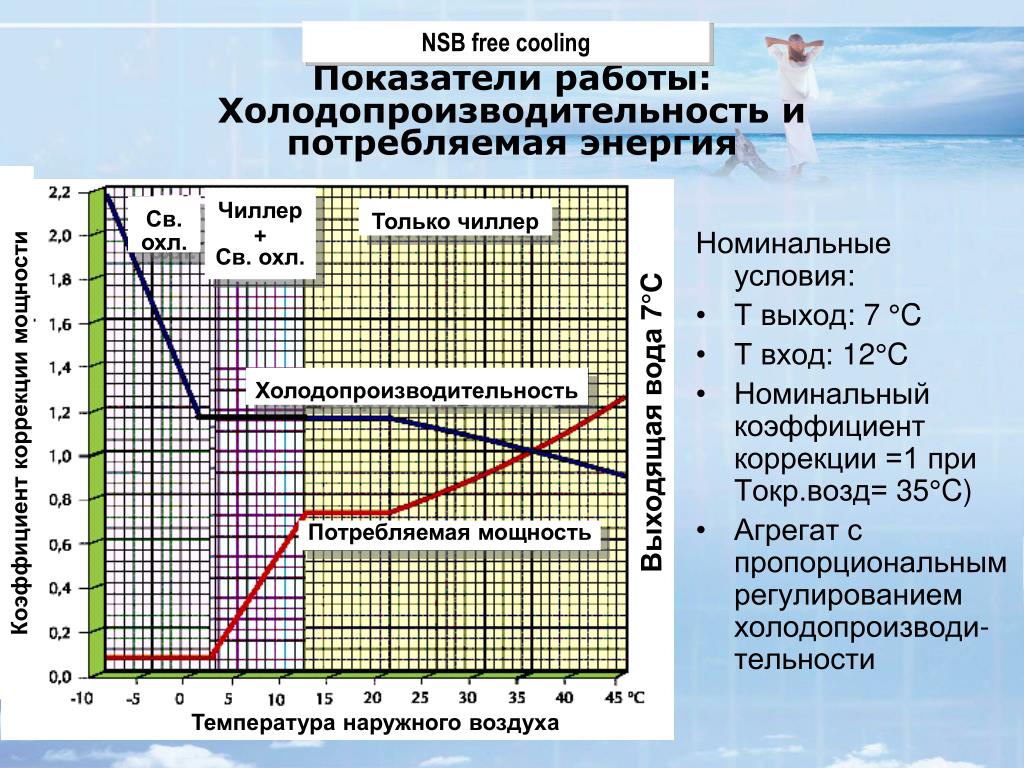

21. Показатели работы: Холодопроизводительность и потребляемая энергия Номинальные условия: Т выход: 7 °C Т вход:12°C Номинальный коэффициент коррекции =1 приТокр.возд= 35°C) Агрегат с пропорциональным регулированием холодопроизводи-тельности NSB free cooling Чиллер + Св. охл. Св. охл. Только чиллер Холодопроизводительность Выходящая вода 7°C Коэффициент коррекции мощности Потребляемая мощность Температура наружного воздуха

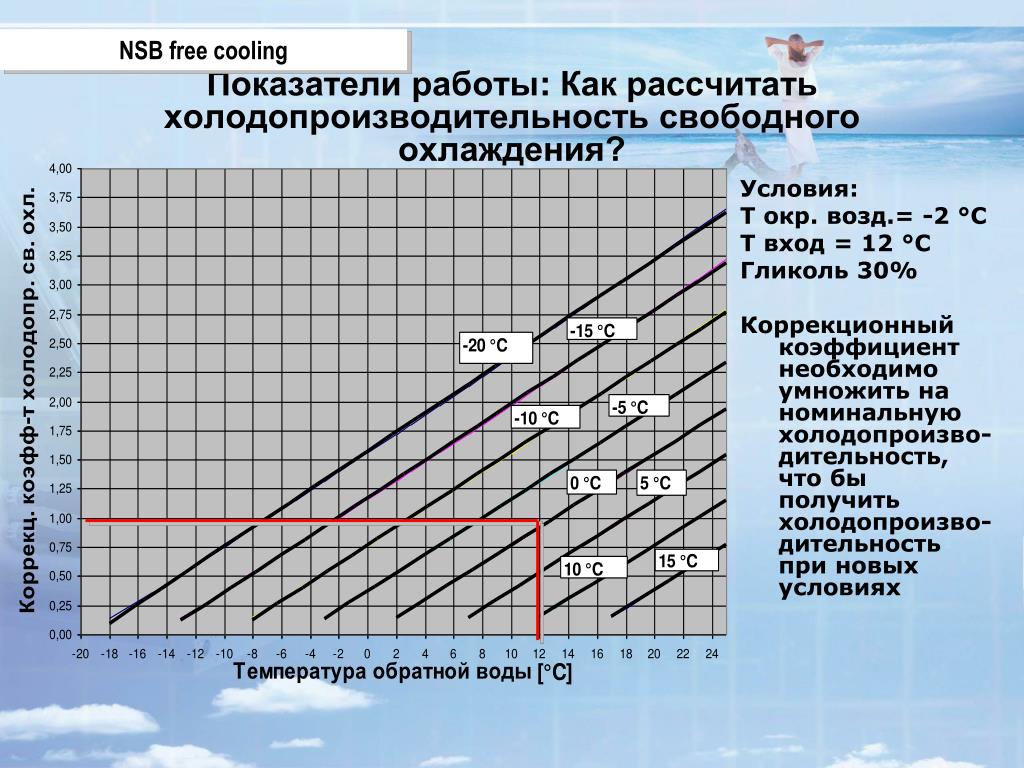

22. Показатели работы: Как рассчитать холодопроизводительность свободного охлаждения? Условия: Т окр. возд.=-2 °C Т вход = 12 °C Гликоль 30% Коррекционный коэффициент необходимо умножить на номинальную холодопроизво-дительность, что бы получить холодопроизво-дительность при новых условиях NSB free cooling

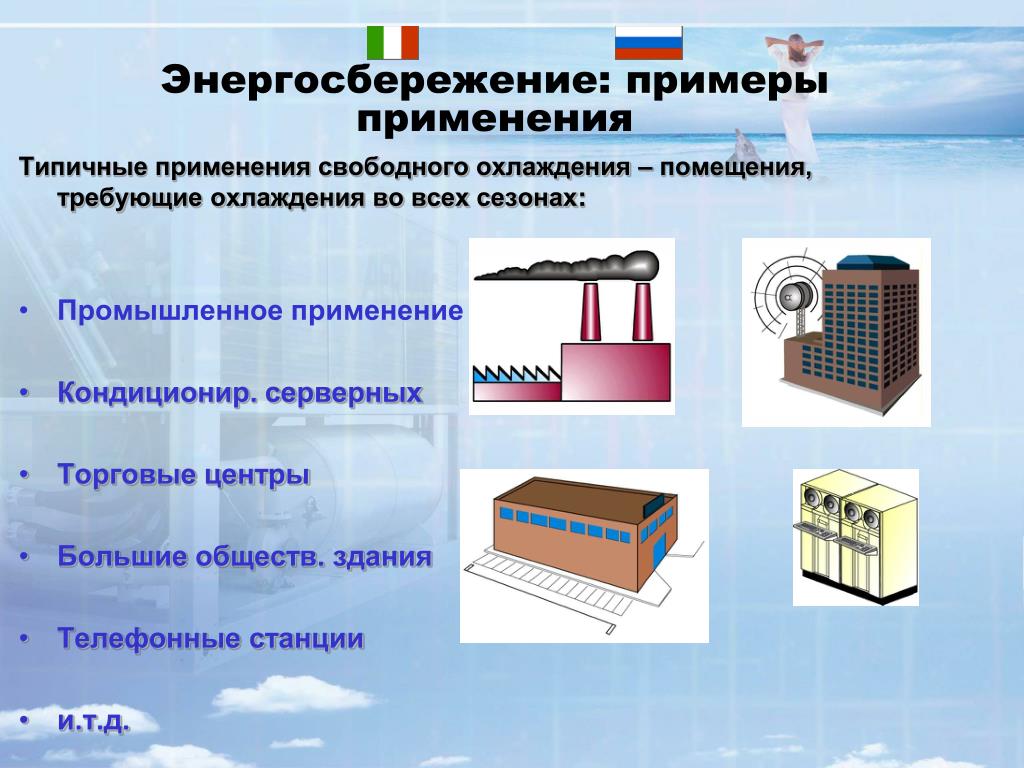

23. Энергосбережение:примеры применения Типичные применения свободного охлаждения – помещения, требующие охлаждения во всех сезонах: • Промышленное применение • Кондиционир. серверных • Торговые центры • Большие обществ. здания • Телефонные станции • и.т.д.

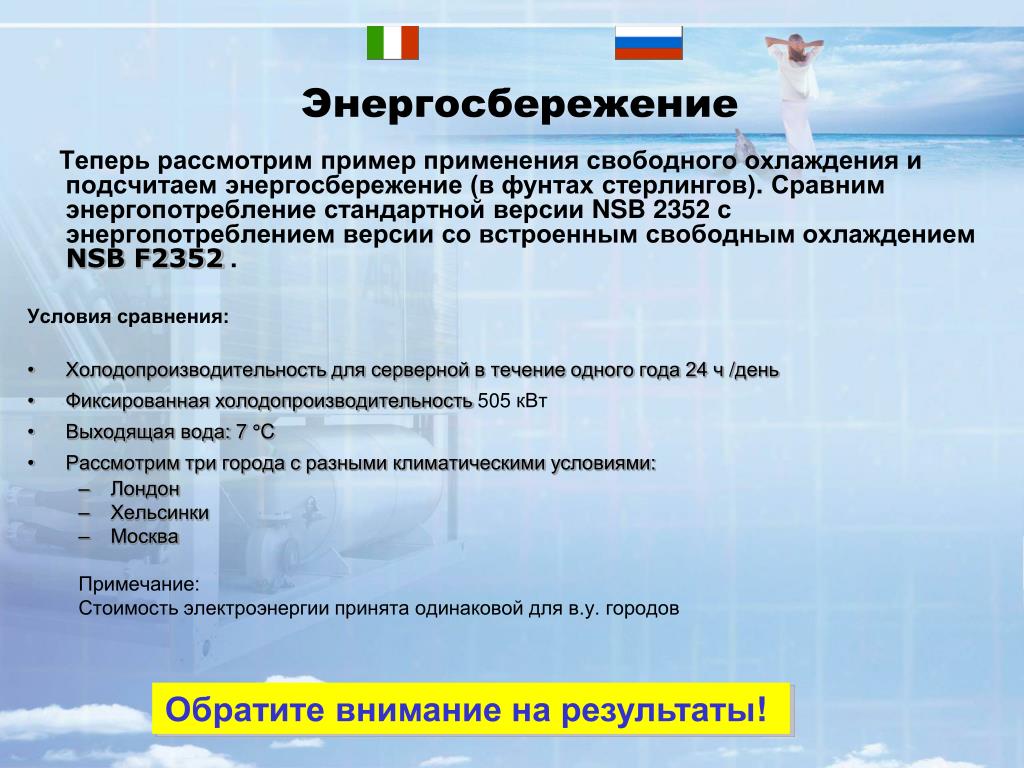

24. Энергосбережение Теперь рассмотрим пример применения свободного охлаждения иподсчитаем энергосбережение (в фунтах стерлингов). Сравним энергопотребление стандартной версии NSB 2352 с энергопотреблением версии со встроенным свободным охлаждением NSB F2352. Условия сравнения: • Холодопроизводительность для серверной в течение одного года 24 ч /день • Фиксированная холодопроизводительность505 кВт • Выходящая вода: 7 °C • Рассмотрим три города с разными климатическими условиями: • Лондон • Хельсинки • Москва Примечание: Стоимость электроэнергии принята одинаковой для в.у. городов Обратите внимание на результаты!

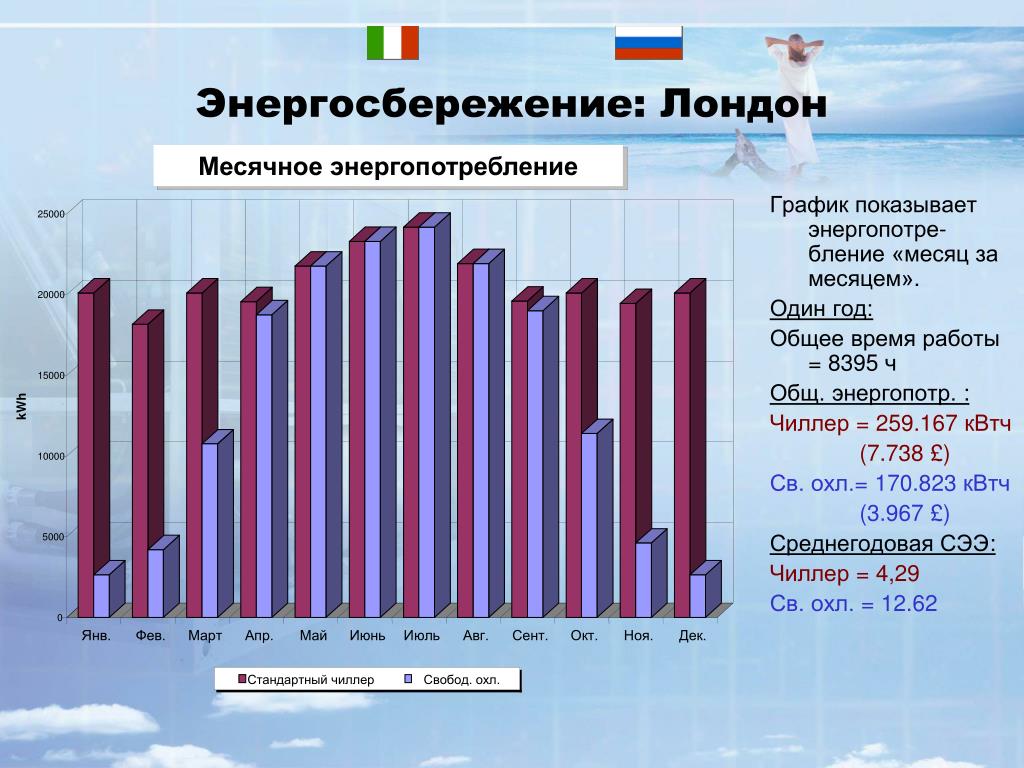

25. Энергосбережение: Лондон Месячное энергопотребление Monthly energy consumption 25000 График показывает энергопотре-бление «месяц за месяцем». Один год: Общее время работы = 8395 ч Общ. энергопотр. : Чиллер = 259.167 кВтч (7.738 £) Св. охл.= 170.823 кВтч (3.967 £) Среднегодовая СЭЭ: Чиллер = 4,29 Св. охл. = 12.62 20000 15000 kWh 10000 5000 0 Янв. Фев. Март Апр. Май Июнь Июль Авг. Сент. Окт. Ноя. Дек. Стандартный чиллер Свобод. охл.

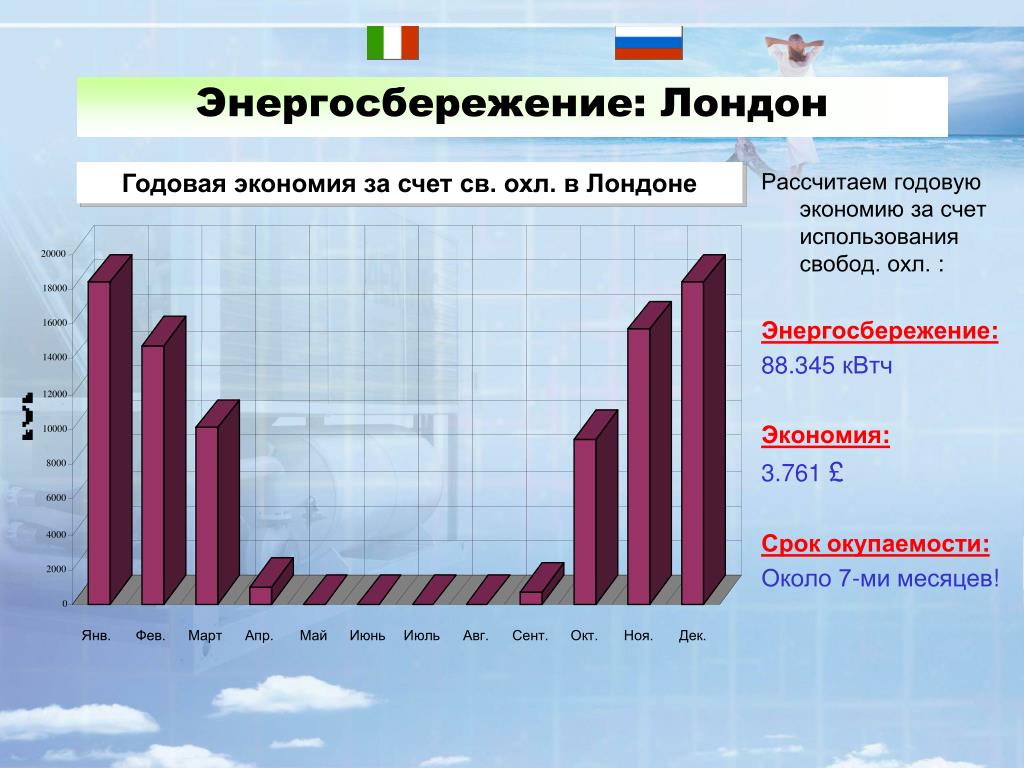

26. Энергосбережение: Лондон Годовая экономия за счет св. охл. в Лондоне London: yearly saving with FC unit Рассчитаем годовую экономию за счет использования свобод. охл. : Энергосбережение: 88.345 кВтч Экономия: 3.761 £ Срок окупаемости: Около 7-ми месяцев! 20000 18000 16000 14000 12000 10000 8000 6000 4000 2000 0 Янв. Фев. Март Апр. Май Июнь Июль Авг. Сент. Окт. Ноя. Дек.

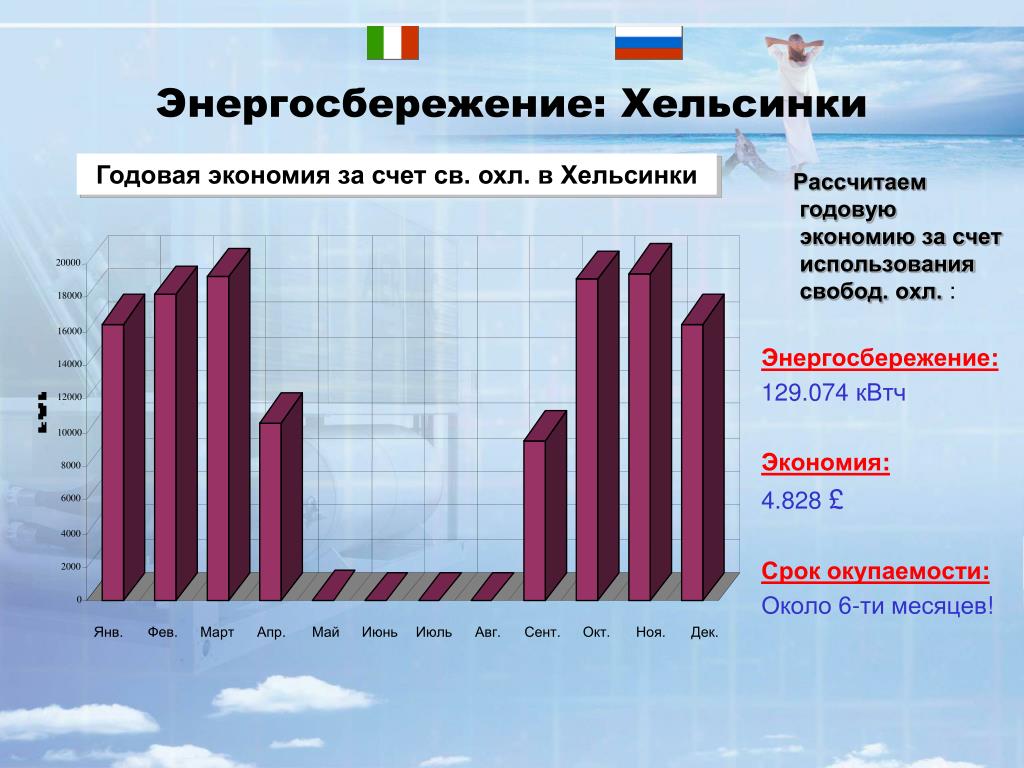

27. Энергосбережение: Хельсинки Helsinki: yearly saving with FC unit Годовая экономия за счет св. охл. в Хельсинки Рассчитаем годовую экономию за счет использования свобод. охл. : Энергосбережение: 129.074 кВтч Экономия: 4.828 £ Срок окупаемости: Около 6-ти месяцев! 20000 18000 16000 14000 12000 10000 8000 6000 4000 2000 0 Янв. Фев. Март Апр. Май Июнь Июль Авг. Сент. Окт. Ноя. Дек.

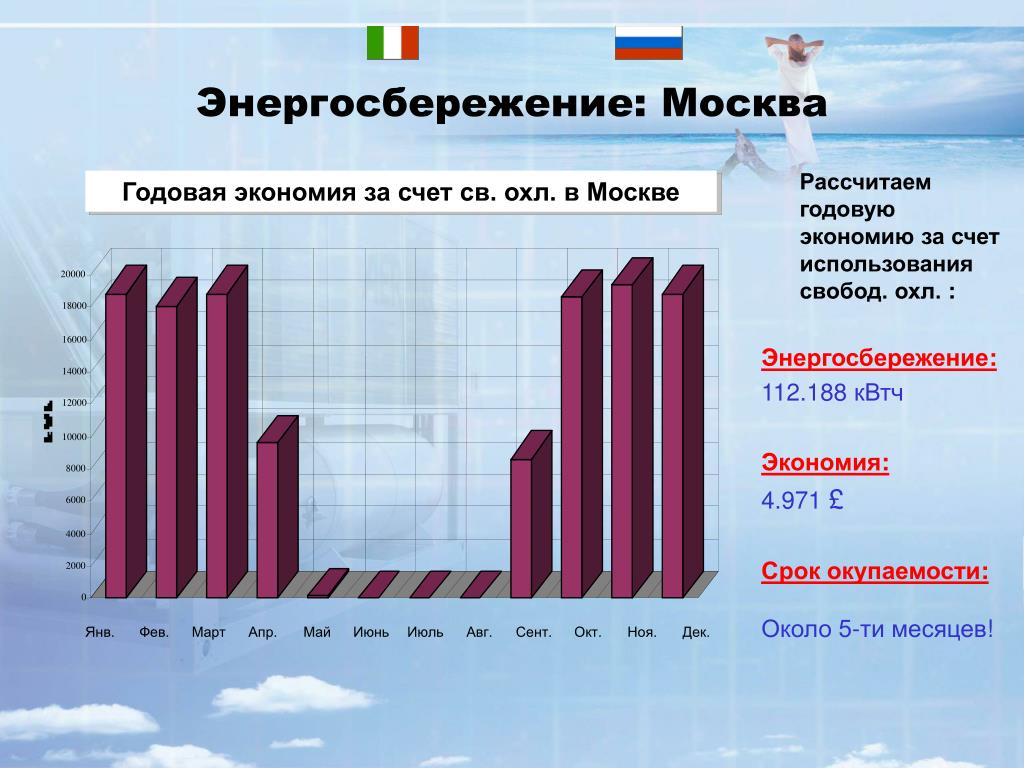

28. Энергосбережение: Москва • Рассчитаем годовую экономию за счет использования свобод. охл. : • Энергосбережение: • 112.188 кВтч • Экономия: • 4.971 £ • Срок окупаемости: • Около 5-ти месяцев! Moscow: yearly saving with FC unit Годовая экономия за счет св. охл. в Москве 20000 18000 16000 14000 12000 10000 8000 6000 4000 2000 0 Янв. Фев. Март Апр. Май Июнь Июль Авг. Сент. Окт. Ноя. Дек.
