I sanitari
Download
1 / 69

- PowerPoint PPT Presentation


  • 273 Views
  • Updated On :

I Sanitari. Definizione. Le norme UNI 4542 prevedono la classificazione degli apparecchi igienico sanitari secondo Il materiale di ceramica usato, La funzione d'uso Caratteristiche costruttive.

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

PowerPoint Slideshow about '' - nassor


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript

Definizione l.jpg

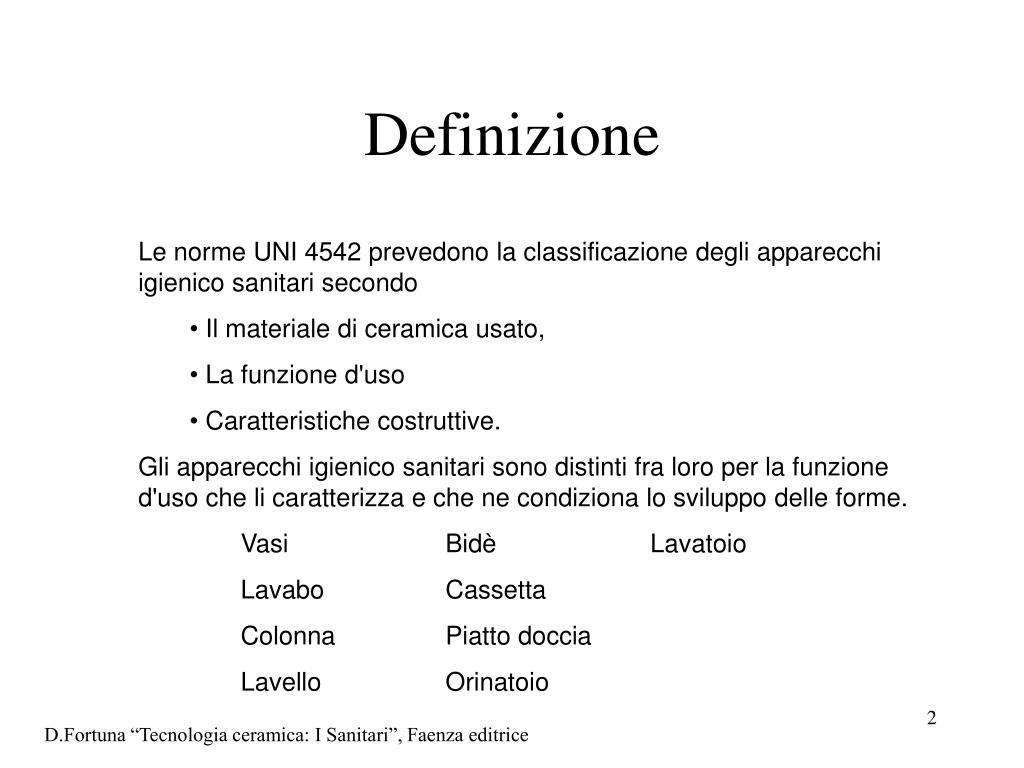

Definizione

  • Le norme UNI 4542 prevedono la classificazione degli apparecchi igienico sanitari secondo

    • Il materiale di ceramica usato,

    • La funzione d'uso

    • Caratteristiche costruttive.

  • Gli apparecchi igienico sanitari sono distinti fra loro per la funzione d'uso che li caratterizza e che ne condiziona lo sviluppo delle forme.

    • Vasi Bidè Lavatoio

    • Lavabo Cassetta

    • Colonna Piatto doccia

    • Lavello Orinatoio

D.Fortuna “Tecnologia ceramica: I Sanitari”, Faenza editrice


I materiali l.jpg
I materiali

  • Normalmente i sanitari sono fabbricati con uno dei seguenti tre materiali:

    • porcellana sanitaria o vitreous-china

    • gres fine porcellanato o fine fire-clay

    • gres porcellanato o fire-clay

  • Sono caratterizzati da proprietà tecnologiche diverse fra loro e ciò giustitica la diversa utilizzazione che ne viene fatta.

  • Produzione di apparecchi igienico sanitari come piatti doccia o lavelli sono normalmente utilizzati materiali come il gres fine porcellanato o il gres porcellanato.


I materiali4 l.jpg

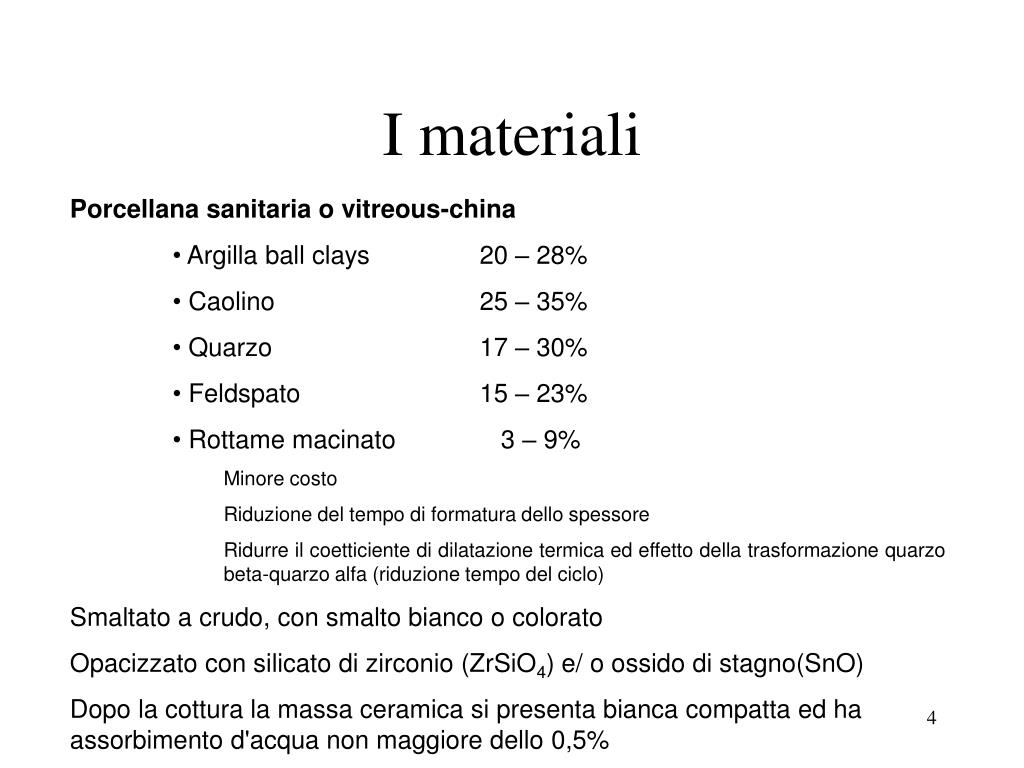

I materiali

  • Porcellana sanitaria o vitreous-china

    • Argilla ball clays 20 – 28%

    • Caolino 25 – 35%

    • Quarzo 17 – 30%

    • Feldspato 15 – 23%

    • Rottame macinato 3 – 9%

      • Minore costo

      • Riduzione del tempo di formatura dello spessore

      • Ridurre il coetticiente di dilatazione termica ed effetto della trasformazione quarzo beta-quarzo alfa (riduzione tempo del ciclo)

  • Smaltato a crudo, con smalto bianco o colorato

  • Opacizzato con silicato di zirconio (ZrSiO4) e/ o ossido di stagno(SnO)

  • Dopo la cottura la massa ceramica si presenta bianca compatta ed ha assorbimento d'acqua non maggiore dello 0,5%


  • I materiali5 l.jpg
    I materiali

    • Porcellana sanitaria o vitreous-china

      • Basso valore d'assorbimento d'acqua

      • Elevata resistenza meccanica

      • Ottimo grado di coesione impasto-smalto

      • Maggiore garanzia di igienicità e di durata

      • Elevato ritiro

      • Alto livello di greificazione

      • Pregiudicano l'uso nella fabbricazione di manufatti di grandi dimensioni, a causa delle notevoli deformazioni che si riscontrerebbero in quest'ultimi dopo la cottura


    I materiali6 l.jpg

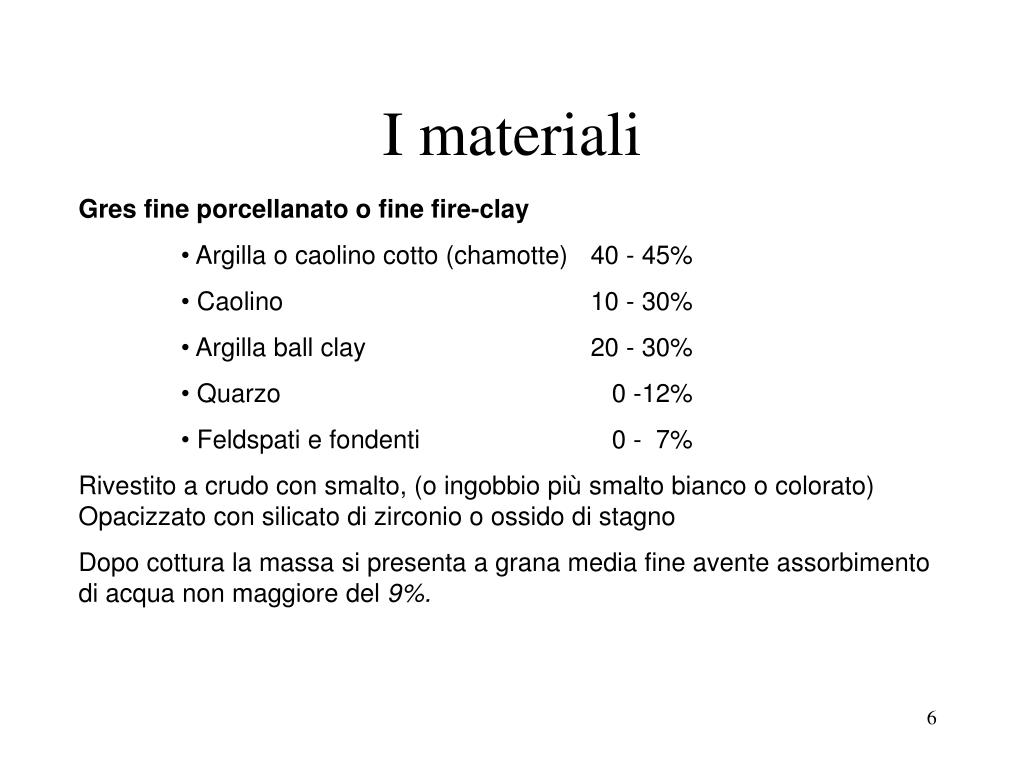

    I materiali

    • Gres fine porcellanato o fine fire-clay

      • Argilla o caolino cotto (chamotte) 40 - 45%

      • Caolino 10 - 30%

      • Argilla ball clay 20 - 30%

      • Quarzo 0 -12%

      • Feldspati e fondenti 0 - 7%

  • Rivestito a crudo con smalto, (o ingobbio più smalto bianco o colorato) Opacizzato con silicato di zirconio o ossido di stagno

  • Dopo cottura la massa si presenta a grana media fine avente assorbimento di acqua non maggiore del 9%.


  • I materiali7 l.jpg
    I materiali

    • Gres porcellanato o fire-clay

      • Argilla o caolino cotto (chamotte) 40 - 45%

      • Caolino 10 - 30%

      • Argilla ball clay 20 - 30%

      • Quarzo 0 -12%

      • Feldspati e fondenti 0 - 7%

  • Rivestito a crudo con smalto, (o ingobbio più smalto bianco o colorato) Opacizzato con silicato di zirconio o ossido di stagno

  • Dopo cottura la massa si presenta a grana media fine avente assorbimento di acqua non maggiore del 13%.


  • I materiali8 l.jpg

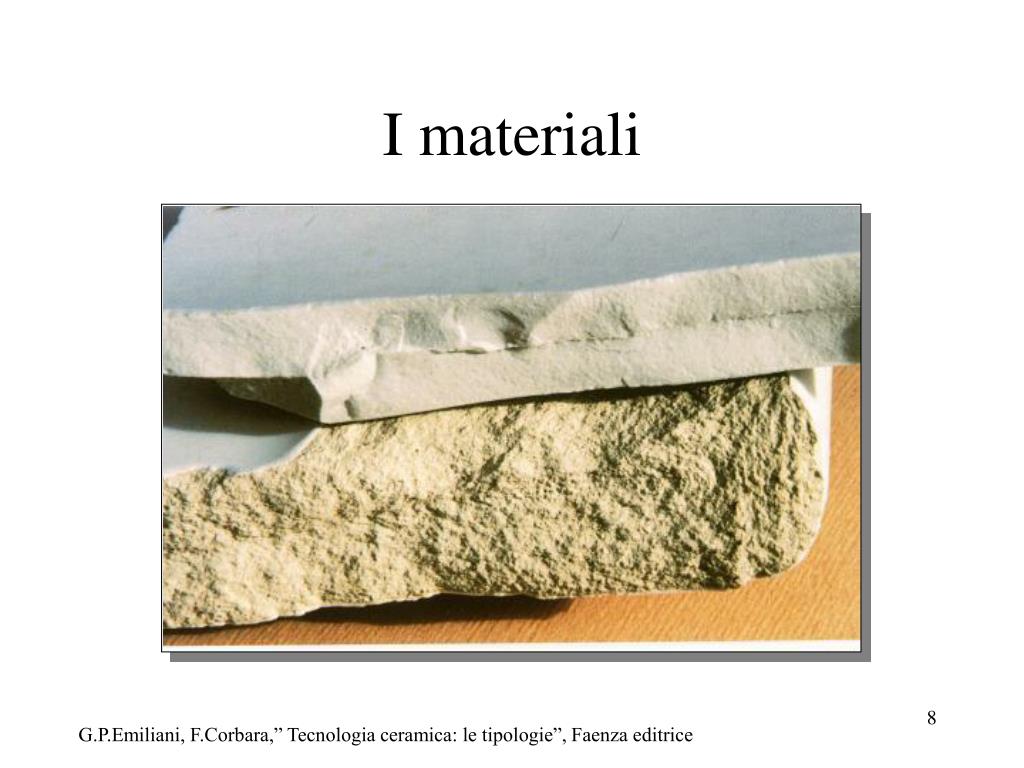

    I materiali

    G.P.Emiliani, F.Corbara,” Tecnologia ceramica: le tipologie”, Faenza editrice


    I materiali9 l.jpg
    I materiali

    • Le argille utilizzate nell'industria degli apparecchi igienico sanitari almeno in Europa sono quasi esclusivamente del tipo balI clay

      • Caolinite 40 - 95%

      • Quarzo 1 - 40%

      • Miche

      • Feldspati

    3 - 40%


    Il ciclo l.jpg
    Il ciclo

    a) Dosaggio materie prime: può essere eseguito manualmente ed automaticamente ed a peso o a volume.

    b) Scioglitura di prima e seconda fase oppure macinazione ad umido

    c) Setacciatura e deferrizzazione

    d) Formatura per colaggio


    Il ciclo11 l.jpg
    Il ciclo

    e) Essiccamento in essiccatoi rapidi

    f) L'applicazione del marchio ed il decoro a gran fuoco, come pure la decorazione a piccolo fuoco, non sempre sono delle operazioni che sono costitutive del ciclo produttivo e possono non essere eseguite.

    Anche la ricottura non è una fase necessaria del ciclo di lavorazione, soprattutto quando non è richiesta una qualità molto elevata del prodotto finito.


    Il ciclo12 l.jpg

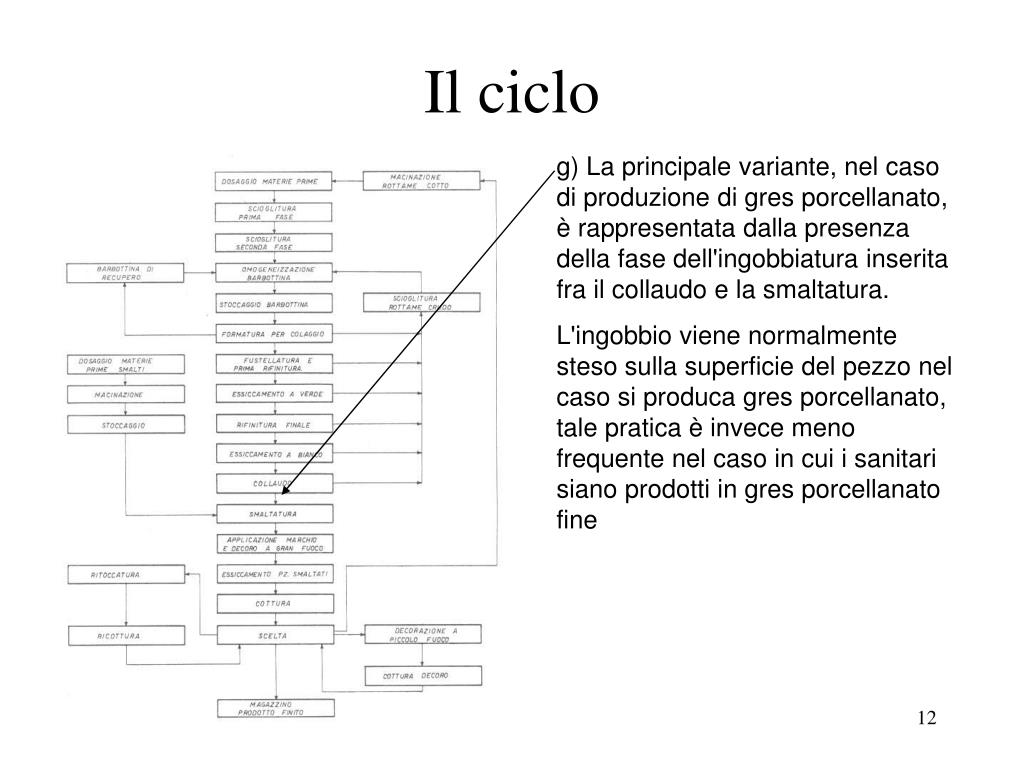

    Il ciclo

    g) La principale variante, nel caso di produzione di gres porcellanato, è rappresentata dalla presenza della fase dell'ingobbiatura inserita fra il collaudo e la smaltatura.

    L'ingobbio viene normalmente steso sulla superficie del pezzo nel caso si produca gres porcellanato, tale pratica è invece meno frequente nel caso in cui i sanitari siano prodotti in gres porcellanato fine


    Il ciclo13 l.jpg
    Il ciclo

    I semilavorati sono stoccati per avere una maggiore elasticità del ciclo

    Costi maggiori di gestione

    Maggiore quantità di scarti

    Nelle nuove tecnologie di produzione gli stoccaggi di semilavorati sono ridotti a quantitativi minimi

    Durata del ciclo viene drasticamente diminuita


    Preparazione dell impasto l.jpg
    Preparazione dell’Impasto

    Scioglitura

    Le argille sono disperse in acqua, mediante turbodissolutore, in presenza di deflocculante fino a raggiungere una densità di circa 1500-1550 g/l

    La quantità di deflocculante da usare varia generalmente dallo 0,1 allo 0,5% sul peso secco dell'impasto

    120-180 rpm

    2-16 m3

    G.P.Emiliani, F.Corbara,” Tecnologia ceramica: le tipologie”, Faenza editrice


    Preparazione dell impasto15 l.jpg
    Preparazione dell’Impasto

    Alla barbottina delle argille sono aggiunti sotto agitazione le quantità dosate dei caolini fino a raggiungere una densità di circa 1700 g/l; per favorire la dispersione si aggiungono ulteriori quantità di acqua e di deflocculante

    Alla barbottina delle materie plastiche sono aggiunti sotto agitazione gli inerti e i fondenti, predosati, fino a rag­giungere la densità di lavoro cioè quella usata nel colaggio (circa 1800 -1810 g/l); anche in questo caso per favorire la dispersione sono aggiunti acqua e deflocculante

    Deferizzazione magnetica e setacciatura di controllo su setaccio di 1000-1050 maglie/cm2

    G.P.Emiliani, F.Corbara,” Tecnologia ceramica: le tipologie”, Faenza editrice


    Preparazione dell impasto16 l.jpg
    Preparazione dell’Impasto

    Stoccaggio della barbottina

    Lo stoccaggio viene fatto in delle grandi cisterne in cemento interrate o in acciaio inox, dotate di un organo di agitazione lento (9-12 giri/min), del tipo a pale o a rastrello che serve ad impedire la sedimentazione soprattutto delle particelle non plastiche e a migliorare l'omogeneità della barbottina.

    La stagionatura comporta una variazione delle proprietà reologiche: in particolare si ha un leggero aumento di fluidità della barbottina mentre la tissotropia diminuisce.

    Eliminazione delle bolle di aria

    Una barbottina dopo 5-6 giorni d'invecchiamento non può più essere colata senza correggerla con aggiunte di slip nuovo.


    Modello l.jpg

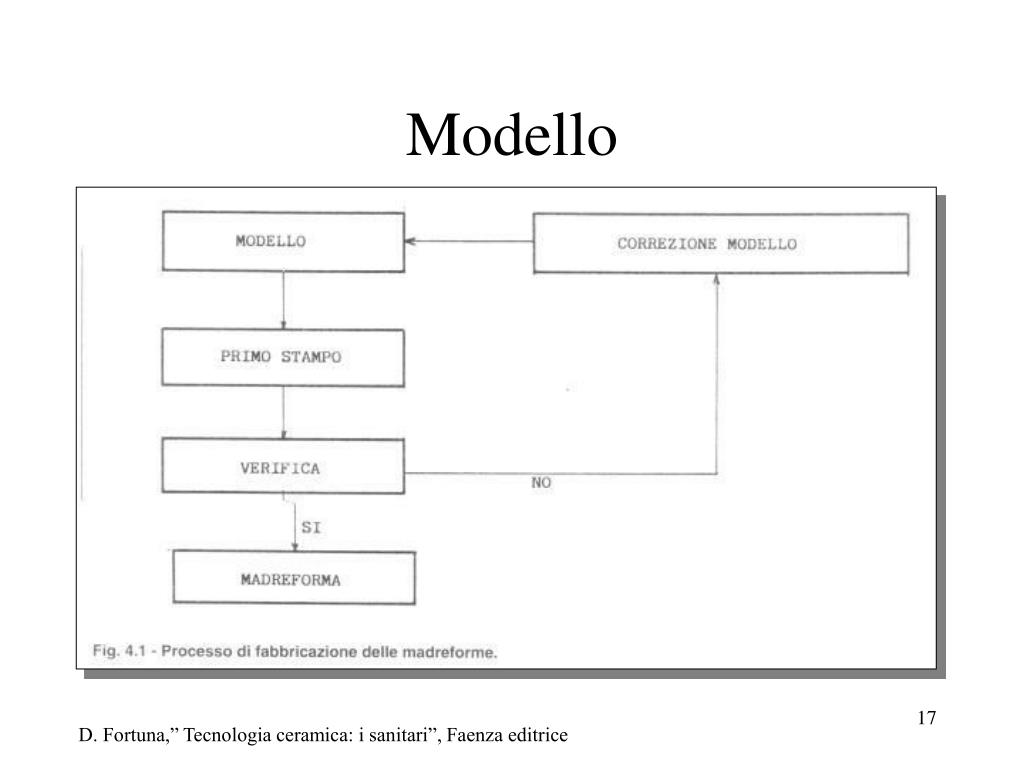

    Modello

    D. Fortuna,” Tecnologia ceramica: i sanitari”, Faenza editrice


    Modello18 l.jpg
    Modello

    Dai disegni si passa alla realizzazione manuale del modello che è una riproduzione in gesso in scala 1:1, aumentata del ritiro totale, del pezzo finito che si vuole produrre.

    Con il primo stampo viene prodotto uno, o più pezzi

    Se il pezzo presenta delle anomalie imputabili alla modellazione si procede alla modifica del modello, alla fabbricazione del nuovo primo stampo ed all'operazione di verifica.

    Questo processo di correzione per approssimazioni successive, che può essere molto lungo e per forme molto nuove e complesse si può ripetere anche 6-7 volte

    D. Fortuna,” Tecnologia ceramica: i sanitari”, Faenza editrice


    Modello19 l.jpg
    Modello

    Tecniche CAD/CAE e con la tecnica CAM che prevede la realizzazione del modello

    D. Fortuna,” Tecnologia ceramica: i sanitari”, Faenza editrice


    Modello20 l.jpg
    Modello

    D. Fortuna,” Tecnologia ceramica: i sanitari”, Faenza editrice


    Modello21 l.jpg

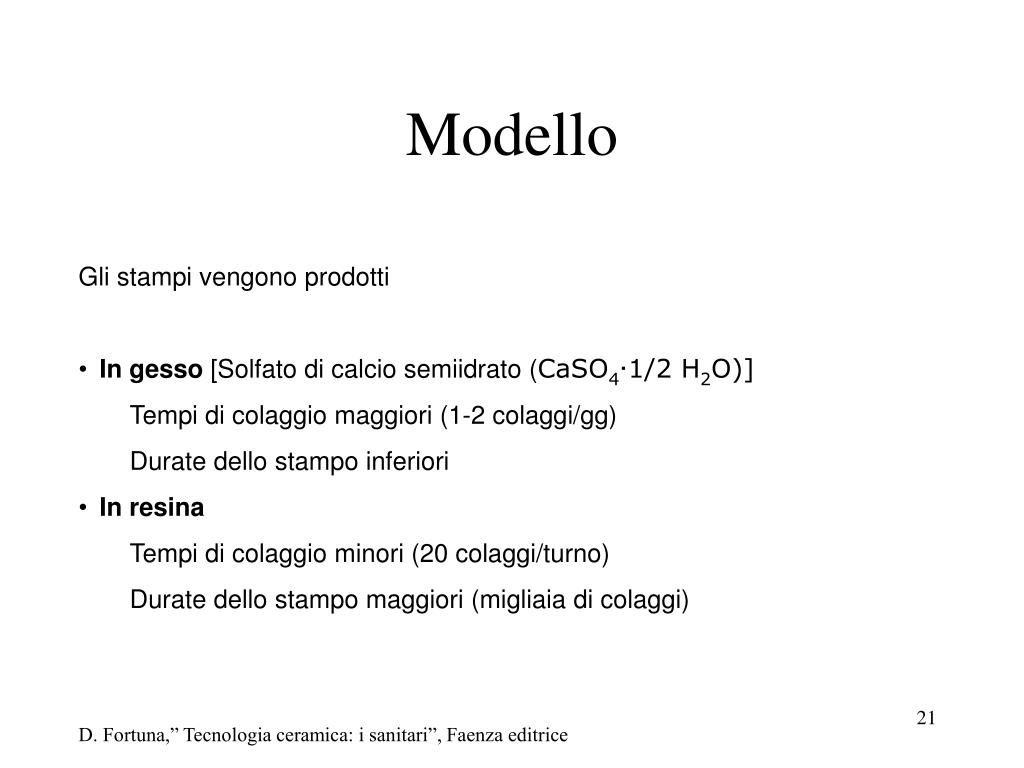

    Modello

    • Gli stampi vengono prodotti

    • In gesso [Solfato di calcio semiidrato (CaSO4·1/2 H2O)]

      • Tempi di colaggio maggiori (1-2 colaggi/gg)

      • Durate dello stampo inferiori

    • In resina

      • Tempi di colaggio minori (20 colaggi/turno)

      • Durate dello stampo maggiori (migliaia di colaggi)

    D. Fortuna,” Tecnologia ceramica: i sanitari”, Faenza editrice


    Modello22 l.jpg
    Modello

    • Una diminuzione del rapporto gesso/acqua porta a uno stampo

    • + Porosità

    • Densità

    • Proprietà meccaniche

    D. Fortuna,” Tecnologia ceramica: i sanitari”, Faenza editrice


    Formatura l.jpg

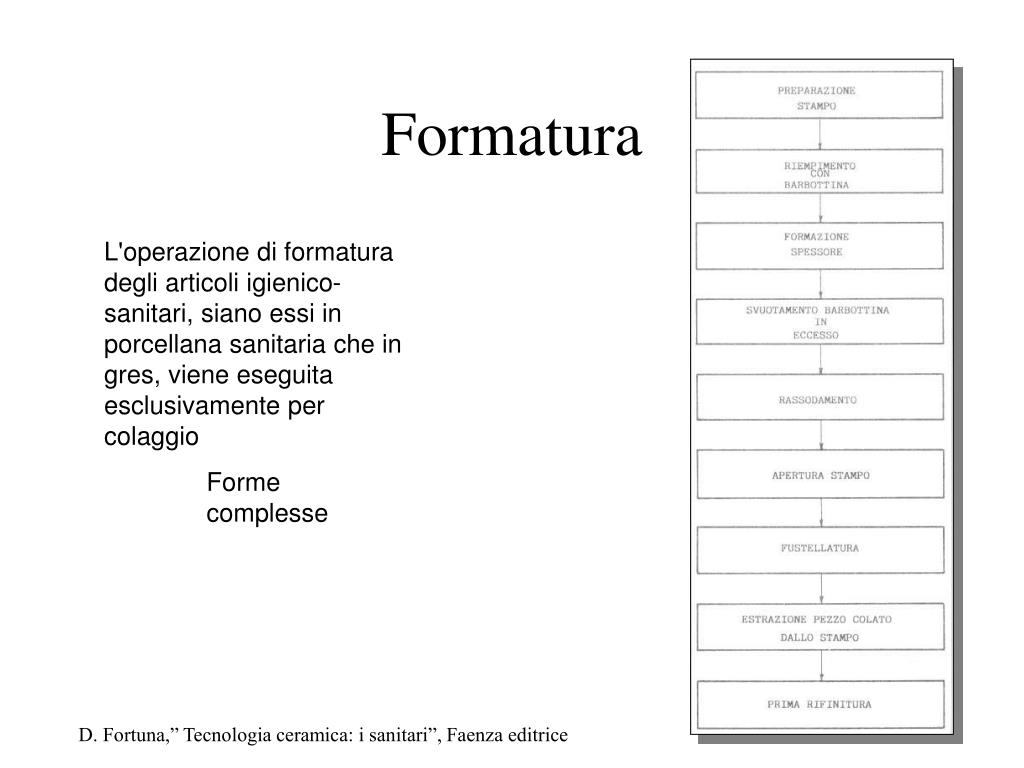

    Formatura

    • L'operazione di formatura degli articoli igienico-sanitari, siano essi in porcellana sanitaria che in gres, viene eseguita esclusivamente per colaggio

      • Forme complesse

    D. Fortuna,” Tecnologia ceramica: i sanitari”, Faenza editrice


    Formatura24 l.jpg
    Formatura

    a spessore libero o a vuoto

    a spessore obbligato

    D. Fortuna,” Tecnologia ceramica: i sanitari”, Faenza editrice


    Formatura25 l.jpg
    Formatura

    A spessore libero o a vuoto

    G.P.Emiliani, F.Corbara,” Tecnologia ceramica: le tipologie”, Faenza editrice


    Formatura26 l.jpg

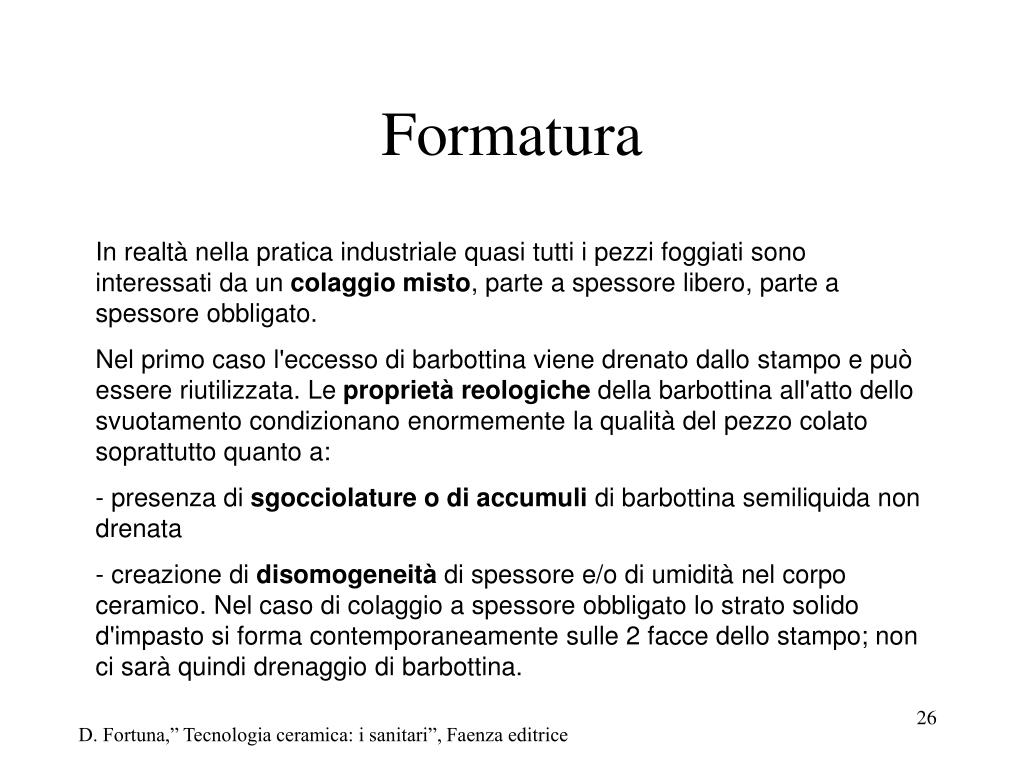

    Formatura

    In realtà nella pratica industriale quasi tutti i pezzi foggiati sono interessati da un colaggio misto, parte a spessore libero, parte a spessore obbligato.

    Nel primo caso l'eccesso di barbottina viene drenato dallo stampo e può essere riutilizzata. Le proprietà reologiche della barbottina all'atto dello svuotamento condizionano enormemente la qualità del pezzo colato soprattutto quanto a:

    - presenza di sgocciolature o di accumuli di barbottina semiliquida non drenata

    - creazione di disomogeneità di spessore e/o di umidità nel corpo ceramico. Nel caso di colaggio a spessore obbligato lo strato solido d'impasto si forma contemporaneamente sulle 2 facce dello stampo; non ci sarà quindi drenaggio di barbottina.

    D. Fortuna,” Tecnologia ceramica: i sanitari”, Faenza editrice


    Formatura27 l.jpg
    Formatura

    E' quindi necessario che gli spessori liberi e quelli obbligati siano "compatibili" fra loro per evitare difetti di essiccamento e/o di cottura.

    Lo spessore obbligato è caratterizzato da una distribuzione dell'umidità molto diversa da quella riscontrabile in uno strato formato a spessore libero.

    D. Fortuna,” Tecnologia ceramica: i sanitari”, Faenza editrice


    Formatura28 l.jpg

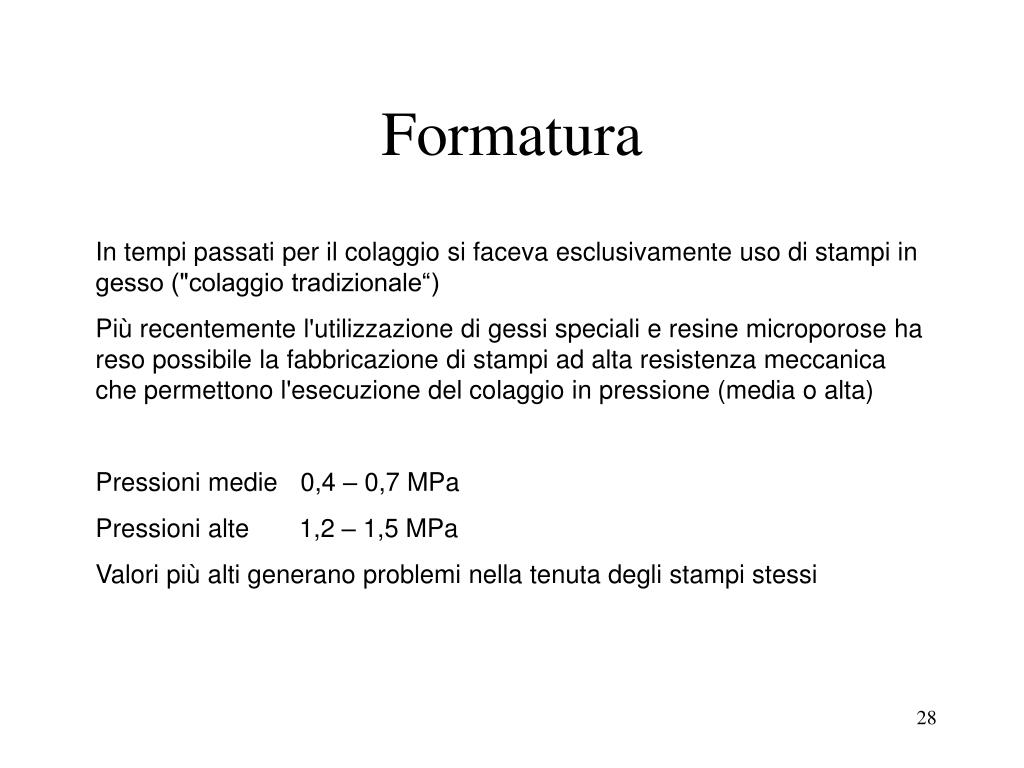

    Formatura

    In tempi passati per il colaggio si faceva esclusivamente uso di stampi in gesso ("colaggio tradizionale“)

    Più recentemente l'utilizzazione di gessi speciali e resine microporose ha reso possibile la fabbricazione di stampi ad alta resistenza meccanica che permettono l'esecuzione del colaggio in pressione (media o alta)

    Pressioni medie 0,4 – 0,7 MPa

    Pressioni alte 1,2 – 1,5 MPa

    Valori più alti generano problemi nella tenuta degli stampi stessi


    Formatura29 l.jpg

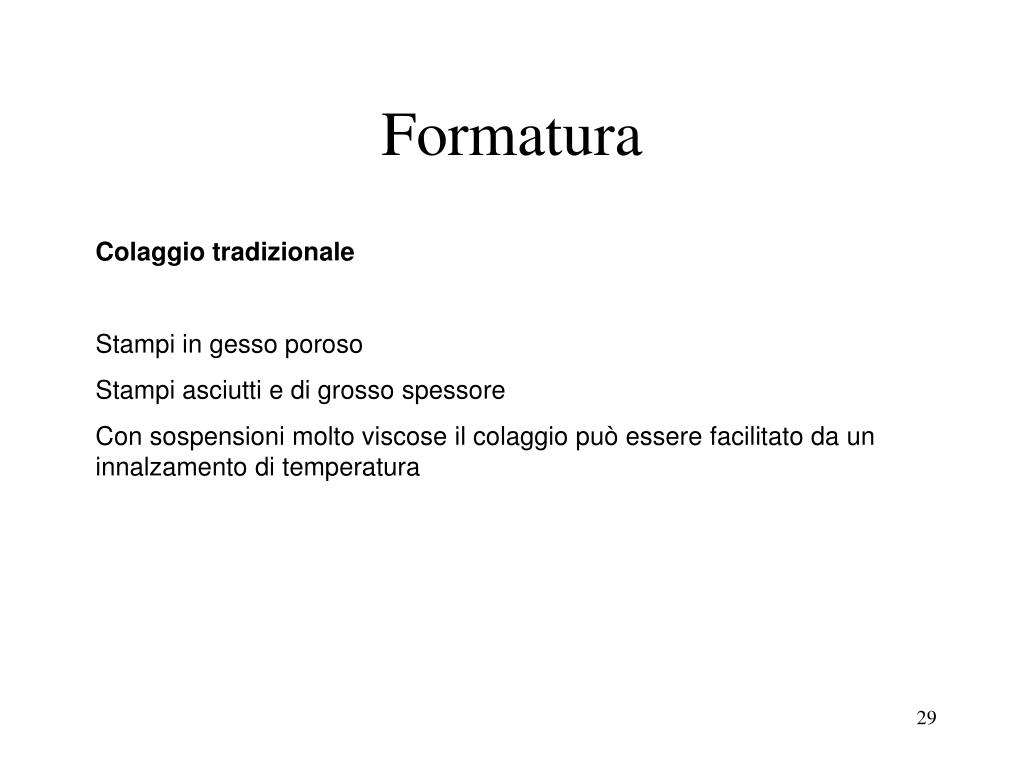

    Formatura

    Colaggio tradizionale

    Stampi in gesso poroso

    Stampi asciutti e di grosso spessore

    Con sospensioni molto viscose il colaggio può essere facilitato da un innalzamento di temperatura


    Formatura effetto della temperatura e della pressione l.jpg
    FormaturaEffetto della temperatura e della pressione

    G.P.Emiliani, F.Corbara,” Tecnologia ceramica: le tipologie”, Faenza editrice


    Formatura31 l.jpg
    Formatura

    Colaggio sotto pressione

    La barbottina viene immessa sotto pressione nelle cavità dello stampo

    La pressione accelera il rassodamento dell'impasto

    Filtrazione da parte del materiale poroso dello stampo prima e dello spessore di materiale formatosi poi

    Richiesta di una elevata resistenza meccanica degli stampi

    Per le medie pressioni si usano stampi di gesso opportunamente rinforzati o stampi in resina microporosa

    Per le pressioni alte è necessario usare stampi in resina microporosa


    Formatura effetto della pressione l.jpg
    FormaturaEffetto della pressione

    G.P.Emiliani, F.Corbara,” Tecnologia ceramica: le tipologie”, Faenza editrice


    Formatura33 l.jpg
    Formatura

    Colaggio sotto pressione

    Gli stampi in resina possono essere riutilizzati per più di 10.000 volte e assicurano una riproduzione del prototipo così fedele da richiedere pochi e limitati interventi di rifinitura.

    Nella produzione in serie gli stampi sono raggruppati e serrati gli uni contro gli altri in una struttura simile ad una filtropressa che sopporta meglio le notevoli pressioni applicate.

    Tutto il processo di colaggio sotto pressione può essere automatizzato al massimo e integrarsi molto bene con le fasi, già automatizzate da tempo, a valle del reparto di foggiatura.


    Formatura34 l.jpg
    Formatura

    Vantaggi

    Riduzione dei tempi occorrenti per la formazione di uno spessore

    Maggiore densità e uniformità e quindi con maggior resistenza meccanica a crudo

    Minore contenuto di acqua nei manufatti e quindi riduzione dei tempi di essiccamento e dell'energia impiegata;

    Riduzione del ritiro sia in essiccamento che in cottura, con conseguente minor rischio di deformazioni e rotture;

    Riduzione del lavoro di finitura e spugnatura;

    Possibilità di eseguire più colaggi nell'arco della stessa giornata

    Riduzione della manodopera e degli spazi occupati dai macchinari;

    Miglioramento delle condizioni di lavoro non essendo necessarie particolari condizioni termo-igrometriche nell'ambiente.


    Formatura35 l.jpg

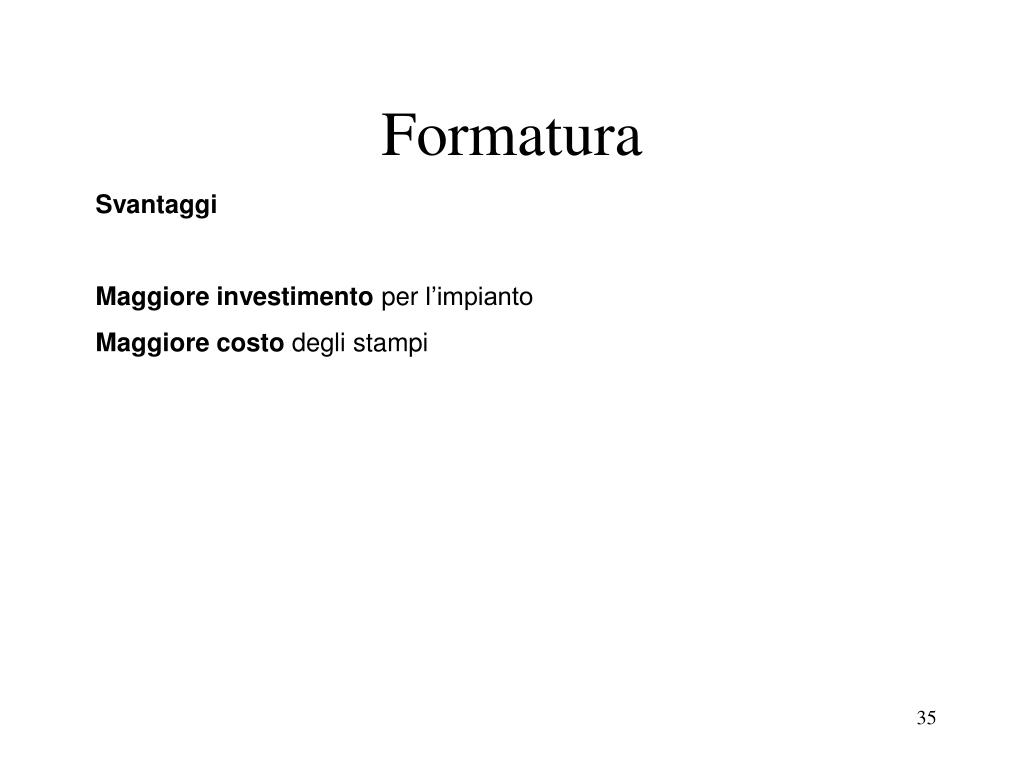

    Formatura

    Svantaggi

    Maggiore investimento per l’impianto

    Maggiore costo degli stampi




    Formatura effetto del tempo l.jpg

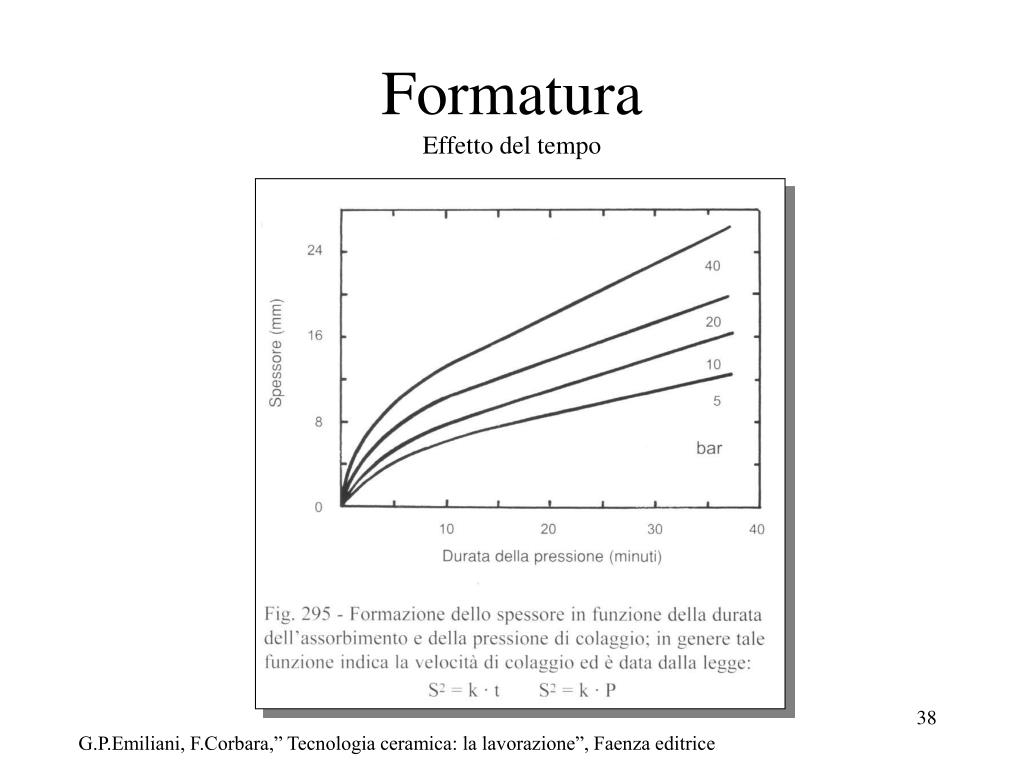

    FormaturaEffetto del tempo

    G.P.Emiliani, F.Corbara,” Tecnologia ceramica: la lavorazione”, Faenza editrice


    Formatura effetto della granulometria l.jpg
    FormaturaEffetto della granulometria

    Spessore in mm

    % particelle < 1mm

    D.Fortuna,” Tecnologia ceramica: I sanitari”, Faenza editrice


    Formatura effetto della composizione la chamotte l.jpg
    FormaturaEffetto della composizione: la chamotte

    D.Fortuna,” Tecnologia ceramica: I sanitari”, Faenza editrice


    Formatura effetto della composizione il caolino l.jpg
    FormaturaEffetto della composizione: il caolino

    D.Fortuna,” Tecnologia ceramica: I sanitari”, Faenza editrice


    Formatura effetto della reologia la viscosit l.jpg
    FormaturaEffetto della reologia : la viscosità

    D.Fortuna,” Tecnologia ceramica: I sanitari”, Faenza editrice


    Formatura effetto della reologia la tissotropia l.jpg

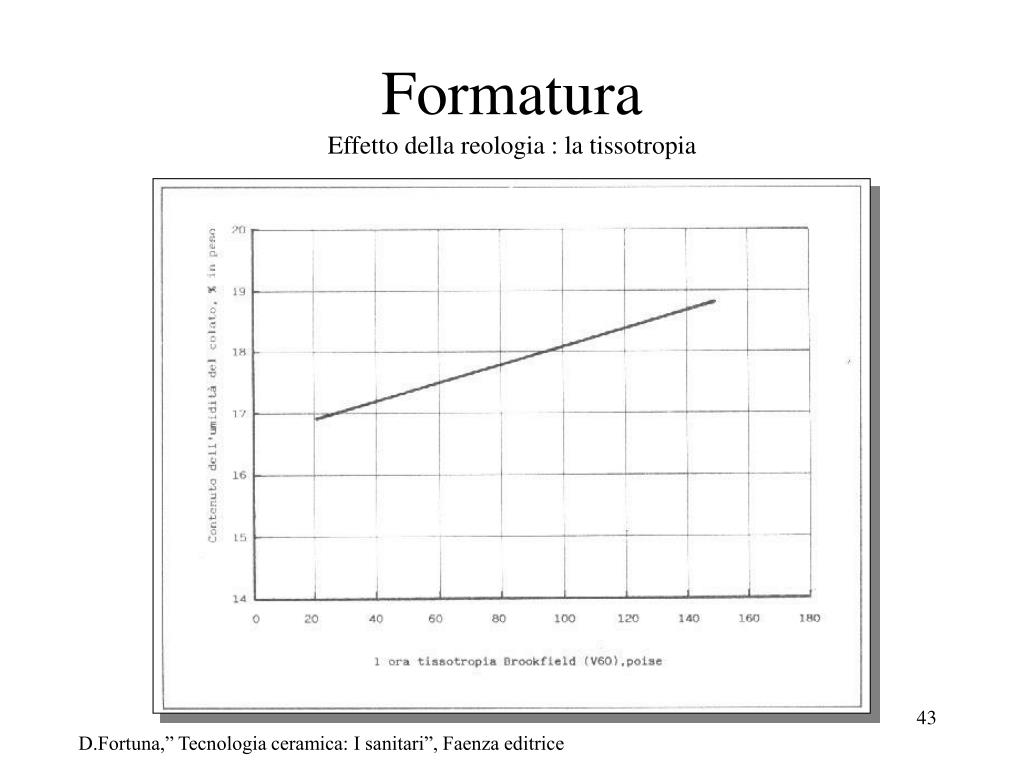

    FormaturaEffetto della reologia : la tissotropia

    D.Fortuna,” Tecnologia ceramica: I sanitari”, Faenza editrice


    Formatura effetto della reologia la tissotropia44 l.jpg
    FormaturaEffetto della reologia : la tissotropia

    D.Fortuna,” Tecnologia ceramica: I sanitari”, Faenza editrice


    Formatura effetto della reologia la tissotropia45 l.jpg
    FormaturaEffetto della reologia : la tissotropia

    D.Fortuna,” Tecnologia ceramica: I sanitari”, Faenza editrice


    Formatura effetto della reologia la tissotropia46 l.jpg
    FormaturaEffetto della reologia : la tissotropia

    Resistenza meccanica

    Tissotropia

    D.Fortuna,” Tecnologia ceramica: I sanitari”, Faenza editrice


    Formatura effetto della pressione47 l.jpg
    FormaturaEffetto della pressione

    D.Fortuna,” Tecnologia ceramica: I sanitari”, Faenza editrice


    Formatura effetto della pressione48 l.jpg
    FormaturaEffetto della pressione

    D.Fortuna,” Tecnologia ceramica: I sanitari”, Faenza editrice


    Formatura effetto della pressione49 l.jpg
    FormaturaEffetto della pressione

    D.Fortuna,” Tecnologia ceramica: I sanitari”, Faenza editrice


    Formatura50 l.jpg
    Formatura

    • Basso contenuto di acqua

      • Densità non inferiore a 1650 g/litro

      • La formazione dello spessore di pasta prima che lo stampo, impregnatosi di acqua, saturi le proprie capacità di assorbimento (nel colaggio a pressione normale), o perché la formatura avvenga in tempi relativamente brevi (nel colaggio sotto pressione)

      • Bassa viscosità per riempire le cavità dello stampo o per defluire rapidamente dallo stesso nella fase di svuotamento in modo da non produrre sovraspessori

      • Aggiunta alla barbottina, in fase di preparazione, di deflocculanti (carbonati e i silicati sodici o miscele di entrambi, vari preparati commerciali a base di sostanze organiche come poliacrilati e gli umati)

      • Costruzione di una curva di deflocculazione

    D.Fortuna,” Tecnologia ceramica: I sanitari”, Faenza editrice


    Formatura51 l.jpg
    Formatura

    Nei sistemi con stampi in resina la sformatura è svolta da impianti automatici

    Successivamente ogni pezzo è rifinito manualmente

    Segue l’essiccamento in essiccatoi intermittenti o continui che operano in condizioni di umidità e temperatura controllate


    Essiccamento l.jpg
    Essiccamento

    • Nei processi di essiccamento più recenti si applicano tecniche diverse:

    • Evaporazione sotto vuoto

    • Evaporazione per riscaldamento mediante microonde ed essiccamento mediante flusso di aria calda

    • Ritiro 1,5-3% circa

    • Prima dell’applicazione dello smalto ogni pezzo è ispezionato per valutare la presenza di difetti

      • pennellature di cherosene

    • I manufatti scartati sono inviati al recupero del materiale.


    Essiccamento53 l.jpg
    Essiccamento

    L'utilizzo delle microonde è molto più efficace di quello dei raggi infiarossi, in quanto interessa tutto il corpo ceramico indipendentemente dal suo spessore

    L'impasto e sostanzialmente trasparente alle microònde non essendo in genere costituito da materiale polarizzato, mentre l'acqua è caratterizzata da un forte assorbimento

    L'energia impiegata nell'orientazione dei dipoli di acqua si trasforma in calore che porta ad una veloce ed efficace evaporazione

    Abbinamento con la tecnica del sottovuoto


    Smaltatura l.jpg
    Smaltatura

    • APPLICAZIONE DELL'INGOBBIO.

    • Sanitari in gres, prima della smaltatura viene applicato l'ingobbio (peso specifico 1,550-1,650 Kg/l)

    • Fra l'ingobbiatura e la smaltatura è necessario essiccare

      • questo può essere eseguito in un piccolo tunnel, dove viene immessa aria calda, se si opera con una giostra di smaltatura

    • In quest'ultimo caso è molto importante la finezza delle particelle che costituiscono l'ingobbio: se esse sono troppo tini aumenta il tempo dell'essiccamento.

    • L'ingobbio viene applicato quasi sempre in un'unica passata con spessori che variano da 0,2 a 0,3 mm.

    D.Fortuna,” Tecnologia ceramica: I sanitari”, Faenza editrice


    Smaltatura55 l.jpg
    Smaltatura

    Molti difetti (strappi sullo smalto, sollevamento di piccole zone di ingobbio e smalto) si evidenziano soltanto dopo cottura e sono imputabili a distacchi parziali del l'ingobbio dal supporto o a ritiri differenziali fra impasto-ingobbio e smalto al crescere della temperatura.

    Per quanto riguarda il problema dell'elasticità e dell'adesione dell'ingobbio all'impasto è spesso necessario ricorrere all'uso di leganti e/o plastificanti diversi dalle normali carbossimetilcellulose, dosati anche in quantitativi non trascurabili (anche oltre l'1% in peso).

    L'invetriatura è eseguita sui pezzi secchi per spruzzatura manuale o robotizzata, eventualmente in due fasi per conseguire l'ancoraggio di un consistente spessore di rivestimento

    D.Fortuna,” Tecnologia ceramica: I sanitari”, Faenza editrice


    Smaltatura56 l.jpg
    Smaltatura

    SMALTATURA MANUALE

    .

    SMALTATURA AUTOMATIZZATA

    DECORAZIONE A GRAN FUOCO

    D.Fortuna,” Tecnologia ceramica: I sanitari”, Faenza editrice


    Smaltatura57 l.jpg
    Smaltatura

    • SMALTATURA MANUALE

      • Sia i sanitari in porcellana che quelli in gres, ingobbiati o no, sono smaltati a spruzzo a mezzo idonei aerografi

      • La scelta di questa soluzione è motivata dalla forma e dalla dimensione dei sanitari crudi che rendono inattuabili altre tecniche di smaltatura

    D.Fortuna,” Tecnologia ceramica: I sanitari”, Faenza editrice


    Smaltatura58 l.jpg
    Smaltatura

    • SMALTATURA AUTOMATIZZATA

    • - robotizzata

      • Aerografi mossi da robot

  • - elettrostatica

    • Smalto e pezzo sono caricati con carica diversa (100.000 volts)

    • Superfici uniformi

    • Alta produtività

    • Costo dell’impianto elevato (3.000pz/gg)

  • D.Fortuna,” Tecnologia ceramica: I sanitari”, Faenza editrice


    Smaltatura59 l.jpg
    Smaltatura

    D.Fortuna,” Tecnologia ceramica: I sanitari”, Faenza editrice


    Smaltatura60 l.jpg
    Smaltatura

    • DECORAZIONE A GRAN FUOCO

      • Applicazione sullo smalto crudo di marchi di fabbrica, di filetti colorati o altri motivi decorativi

      • Attaccare sullo smalto delle decalcomanie per alte temperature tramite un apposito collante intermedio

      • Inalterabilità del decoro che è, dopo cottura, un tutt'uno con lo smalto

    D.Fortuna,” Tecnologia ceramica: I sanitari”, Faenza editrice


    Cottura l.jpg
    Cottura

    Cottura tradizionale

    Cottura rapida

    G.P.Emiliani, F.Corbara,” Tecnologia ceramica: le tipologie”, Faenza editrice


    Cottura62 l.jpg
    Cottura

    Ciclo di cottura tradizionale

    D.Fortuna,” Tecnologia ceramica: I sanitari”, Faenza editrice


    Cottura63 l.jpg
    Cottura

    Ciclo di cottura rapido

    D.Fortuna,” Tecnologia ceramica: I sanitari”, Faenza editrice


    Cottura64 l.jpg
    Cottura

    • Argille a basso contenuto di sostanze organiche

    • Solfati e carbonati

    • Fondenti ricchi di alcali e a bassa granulometria

      • nefelina-sienite (KNa3(AlSiO4)4, feldspato sodio-potassioco con piccole aggiunte di talco (1-2%)

    • Quarzo a bassa granulomatria

    D.Fortuna,” Tecnologia ceramica: I sanitari”, Faenza editrice


    Cottura65 l.jpg
    Cottura

    G.P.Emiliani, F.Corbara,” Tecnologia ceramica: le tipologie”, Faenza editrice


    Cottura66 l.jpg
    Cottura

    G.P.Emiliani, F.Corbara,” Tecnologia ceramica: le tipologie”, Faenza editrice


    Difetto di colaggio l.jpg
    DifettoDi colaggio

    D.Fortuna,” Tecnologia ceramica: I sanitari”, Faenza editrice


    Difetto dello smalto effetto della tensione superficiale l.jpg
    DifettoDello smalto: effetto della tensione superficiale

    D.Fortuna,” Tecnologia ceramica: I sanitari”, Faenza editrice


    Difetto dello smalto da smalto l.jpg
    DifettoDello smalto: da smalto

    D.Fortuna,” Tecnologia ceramica: I sanitari”, Faenza editrice


    ad
