  1. El PROCESO DE PRODUCCIÓN CARTOGRÁFICA (C) Tema 10

  2. CARTOGRAFÍA BÁSICA DEL ESTADO: MTN25 • 1870. Comienzo de producción del MTN50 • 1960-1970. Culminación de los trabajos del MTN50. • 1975. Actualización MTN50 y Comienzo del MTN25 • 1986. Ley de Ordenación de la Cartografía MTN25. Competencias exclusivas del IGN. • 1988. Sistema de edición y trazado digital para filmación.

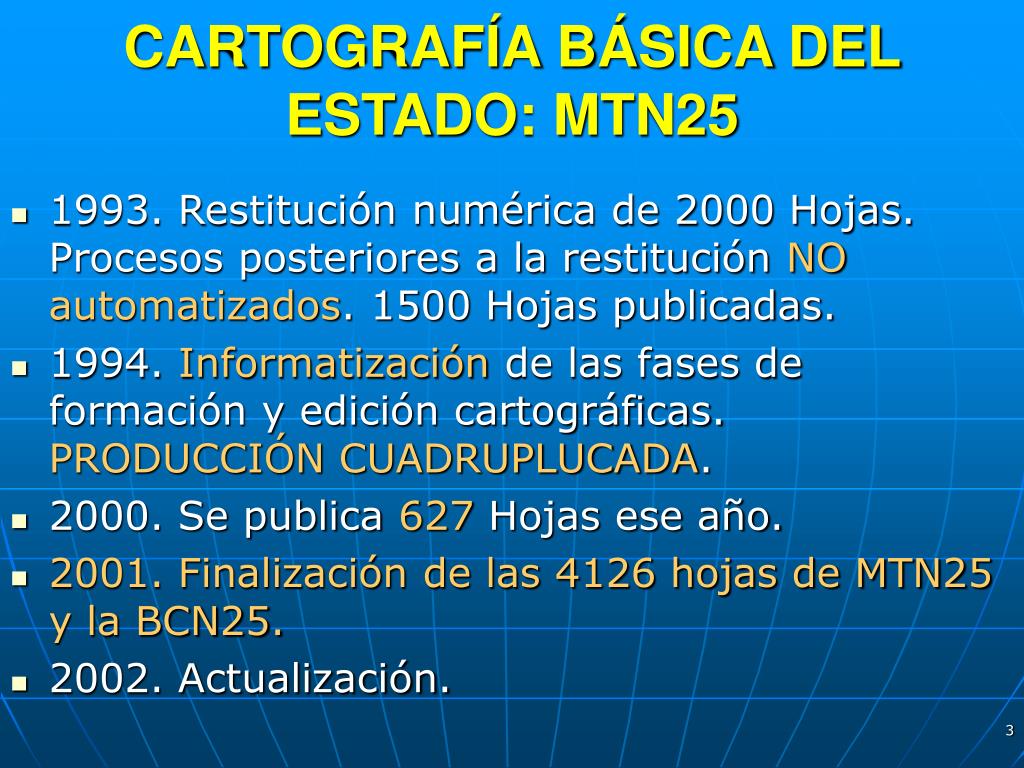

  3. CARTOGRAFÍA BÁSICA DEL ESTADO: MTN25 • 1993. Restitución numérica de 2000 Hojas. Procesos posteriores a la restitución NO automatizados. 1500 Hojas publicadas. • 1994. Informatización de las fases de formación y edición cartográficas. PRODUCCIÓN CUADRUPLUCADA. • 2000. Se publica 627 Hojas ese año. • 2001. Finalización de las 4126 hojas de MTN25 y la BCN25. • 2002. Actualización.

  4. FORMACIÓN Y EDICIÓN DEL MTN25 • FASE PREVIA. • FORMACIÓN. • EDICIÓN. • CONTROL DE CALIDAD. • FILMACIÓN DE POSITIVOS. • CARGA EN LA BCN. • ACTUALIZACIÓN.

  5. FORMACIÓN Y EDICIÓN MTN25 Esquema del proceso de producción (I) RESTITUCIÓN NUMÉRICA SERVICIOS CENTRALES Revisión • FASE PREVIA • 3D  2D Recodificación. • Generación de recintos de usos del suelo. • Exteriores.

  6. Esquema del proceso de producción (II) • FORMACIÓN • Estudio en Gabinete. • Revisión de Campo. • Redacción definitiva. SERVICIOS REGIONALES Revisión • EDICIÓN • Tratamiento de Altimetría • Tratamiento de Planimetría • Rotulación SERVICIOS CENTRALES

  7. Esquema del proceso de producción (III) • EDICIÓN • Tratamiento de Altimetría • Tratamiento de Planimetría • Rotulación SERVICIOS CENTRALES Revisión • CONTROL DE CALIDAD • Revisión de Contenidos y de Representación

  8. Esquema del proceso de producción (IV) SERVICIOS CENTRALES • CONTROL DE CALIDAD • Revisión de Contenidos y de Representación FILMACIÓN E IMPRESIÓN CARGA DEL FICHERO EN BCN

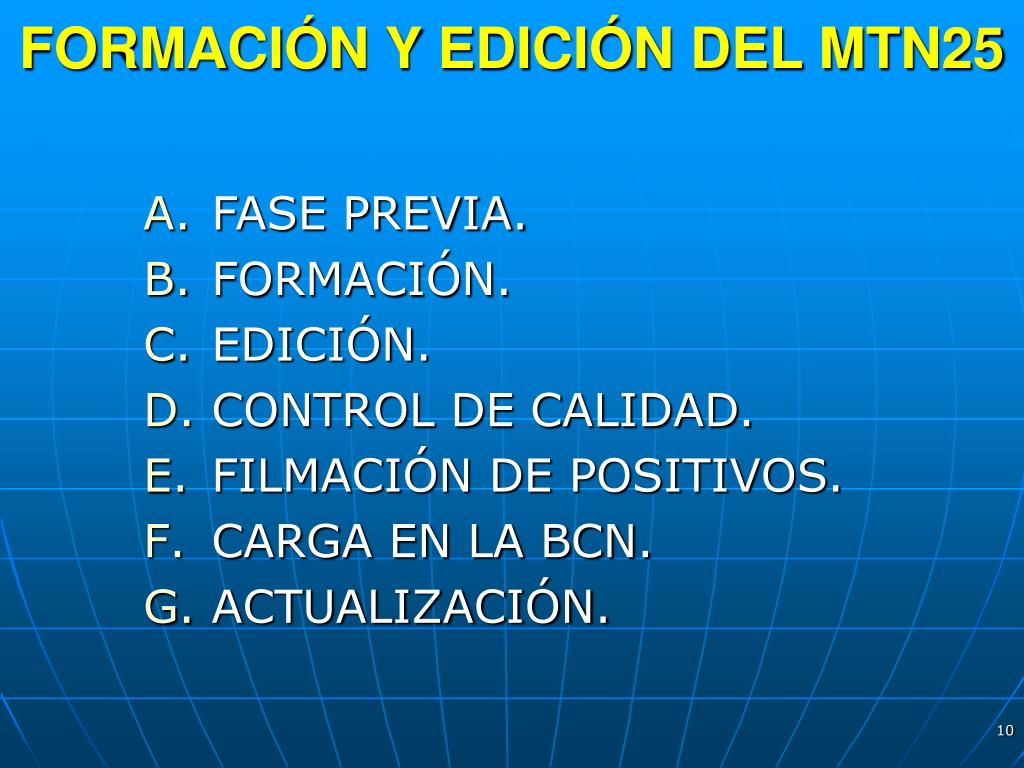

  9. FORMACIÓN Y EDICIÓN DEL MTN25 • FASE PREVIA. • FORMACIÓN. • EDICIÓN. • CONTROL DE CALIDAD. • FILMACIÓN DE POSITIVOS. • CARGA EN LA BCN. • ACTUALIZACIÓN.

  10. FORMACIÓN Y EDICIÓN DEL MTN25 Tiene por objeto la obtención de la “Preminuta” 1.- FASE PREVIA • Paso del Fichero de Restitución (3D) a fichero (2D). • Creación de recintos de usos de Suelo. • Simbolización de elementos. • Colocación de Exteriores (Información Marginal). • Detección de Anomalías en los ficheros procedentes de restitución. • Detección de códigos incorrectos • Detección de la falta de continuidad geométrica • Solape entre elementos disjuntos • Paso de los Códigos de restitución al “Código Mixto”

  11. FORMACIÓN Y EDICIÓN DEL MTN25 1.- FASE PREVIA • Preparación de la Preminuta. • Comprobación de la hoja de la restitución. • Comprobación mediante consulta a fotogramas y al MTN50: • Altimetría • Planimetría

  12. FORMACIÓN Y EDICIÓN DEL MTN25 1.- FASE PREVIA • Comprobaciones en ALTIMETRÍA: • No faltan curvas de nivel ni cotas importantes (collados, cumbres, hondonadas....). • No hay curvas que se crucen. • Están marcadas las zonas de relieve irregular. • Coincidencia del trazado de los cursos de agua con los vértices de las curvas. • Comprobaciones en PLANIMETRÍA: • Se encuentran todas las vías de comunicación importantes. • Están todos los núcleos de población, y aparecen con su red viaria bien definida. • Se encuentran las vías pecuarias. • Aparece toda la hidrografía: ríos, arroyos, embalses, línea de costa...

  13. FORMACIÓN Y EDICIÓN DEL MTN25 1.- FASE PREVIA • Preparación de la Preminuta. • Comprobación de la hoja de la restitución. • Comprobación mediante consulta a fotogramas y al MTN50 • Altimetría • Planimetría • Comprobación de la toponímia (Nomenclátor y antiguos catastros) • Correcciones topológicas • Recopilación de la información útil.

  14. FORMACIÓN Y EDICIÓN DEL MTN25 1.- FASE PREVIA • Recopilación de la información ÚTIL: • Documentación Interna del IGN: • Cartografía 1:25.000 y 1:50.000 del IGN y del SGE. • Mapa Provincial 1:200.000 • Copia de las planimetrías de los Términos Municipales. • Colección de Fotogramas de la hoja. • Ficheros “.DGN” con las Líneas de las Provinciales. • Otra: • Mapa de cultivos y aprovechamientos. • Mapa de Comarcas Geográficas. • Nomenclátor de Entidades de Población. • Actas de Deslindes (si es necesario) • Plano de Líneas Eléctricas. • Inventario de Presas. • Guía de Carreteras. • Mapa del FFCC.

  15. FORMACIÓN Y EDICIÓN DEL MTN25 1.- FASE PREVIA • Recopilación de la información ÚTIL: • Documentación Externa del IGN: • Cualquier otra cartografía perteneciente a Organismos Autónomos que aporte alguna información. • Canarias, Cartográfica de Canarias, S.A. • Valencia, ICV • Cataluña, ICC • …

  16. FORMACIÓN Y EDICIÓN DEL MTN25 1.- FASE PREVIA • Preparación de la Preminuta. • Comprobación de la hoja de la restitución. • Comprobación mediante consulta a fotogramas y al MTN50 • Altimetría • Planimetría • Comprobación de la toponímia (Nomenclator y antiguos catastros) • Correcciones topológicas • Recopilación de la información útil. • Volcado de datos en fichero. • Ubicación de Divisiones Administrativas. • Ubicación de Toponímia. • Comprobación de Elementos. • Trazado.

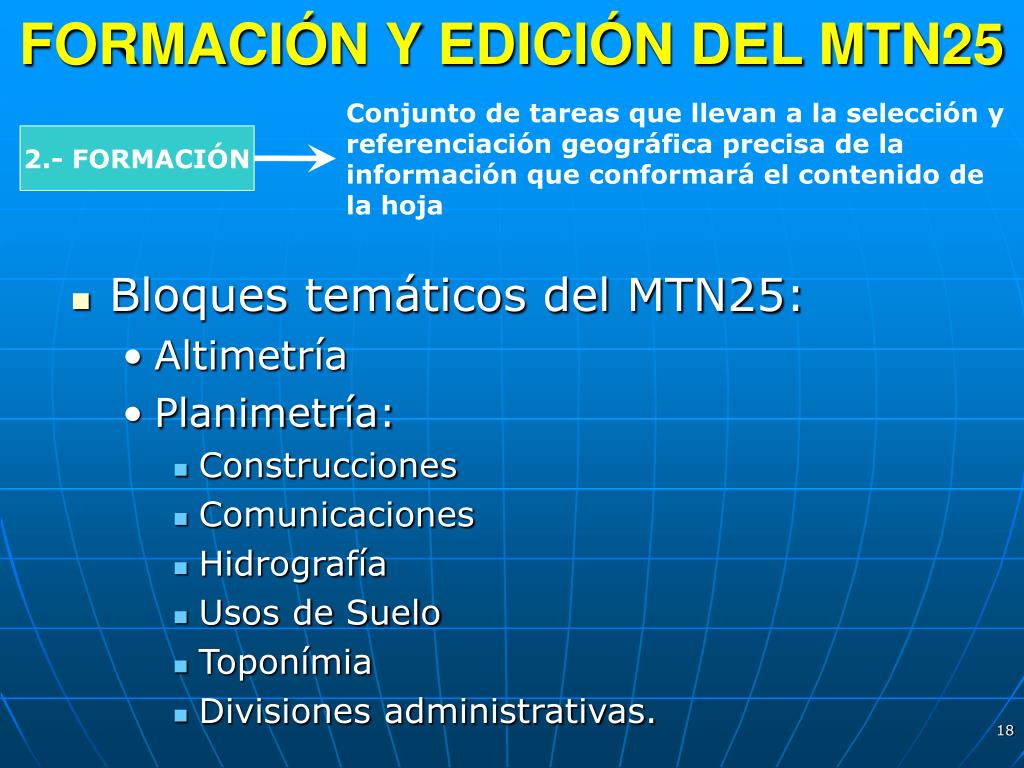

  17. FORMACIÓN Y EDICIÓN DEL MTN25 Conjunto de tareas que llevan a la selección y referenciación geográfica precisa de la información que conformará el contenido de la hoja 2.- FORMACIÓN • Bloques temáticos del MTN25: • Altimetría • Planimetría: • Construcciones • Comunicaciones • Hidrografía • Usos de Suelo • Toponímia • Divisiones administrativas.

  18. FORMACIÓN Y EDICIÓN DEL MTN25 2.- FORMACIÓN • ESTUDIO Y PREPARACIÓN DE LA MINUTA: • Se efectúa sobre el trazado de la preminuta. • Se señalan las dudas e indeterminaciones. • Se añaden, suprimen o modifican elementos geográficos. • Investigación de la toponímia.

  19. FORMACIÓN Y EDICIÓN DEL MTN25 2.- FORMACIÓN • REVISIÓN DE CAMPO: • Resolver las cuestiones planteadas en gabinete • Dudas procedentes de restitución: • Ocultamiento de árboles • Confusión entre objetos semejantes • Formas anómalas del relieve… • Clasificación de los datos planimétricos que lo necesiten. • Adición de datos no visibles en el fotograma. • Cotejar y garantizar la veracidad de la minuta. • A tener en cuenta: Año de vuelo, el tiempo disponible y las normas prescritas por el IGN para le MTN 25 • REDACCIÓN DEFINITIVA DE LA MINUTA.

  20. FORMACIÓN Y EDICIÓN DEL MTN25 Manipulación y procesamiento de la información contenida en la minuta según la norma cartográfica existente. 3.- EDICIÓN • OPERACIONES: • Tratamiento de la altimetría • Tratamiento de las vías de comunicación • Tratamiento de las construcciones • Tratamiento de la hidrografía • Tratamiento definitivo de usos del suelo • Tratamiento de la información marginal del mapa • Rotulación de la toponimia • Tareas realizadas de manera semiautomática, a través de menús de trabajo diseñados expresamente para ello. • Tras el trazado, se pasa a la revisión y se subsanan los posibles errores de la edición.

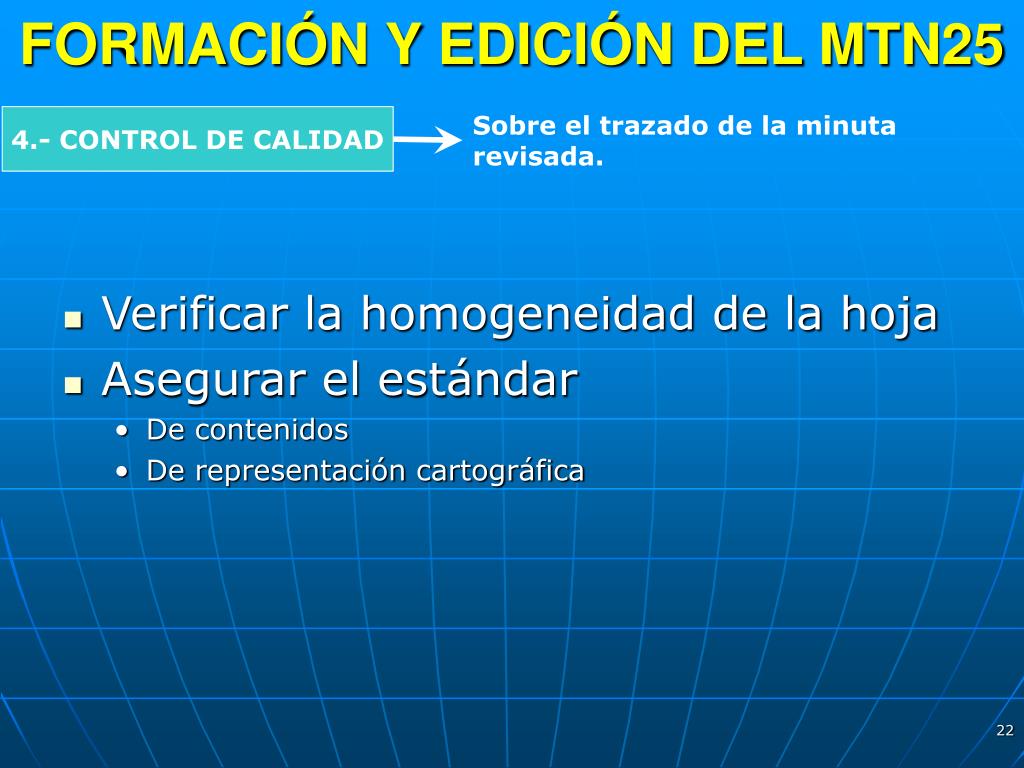

  21. FORMACIÓN Y EDICIÓN DEL MTN25 Sobre el trazado de la minuta revisada. 4.- CONTROL DE CALIDAD • Verificar la homogeneidad de la hoja • Asegurar el estándar • De contenidos • De representación cartográfica

  22. FORMACIÓN Y EDICIÓN DEL MTN25 5.- FILMACIÓN DE POSITIVOS • Rasterización de ficheros vectoriales • Filmación de los fotolitos • Prueba a color 6.- CARGA EN LA BCN 7.- ACTUALIZACIÓN

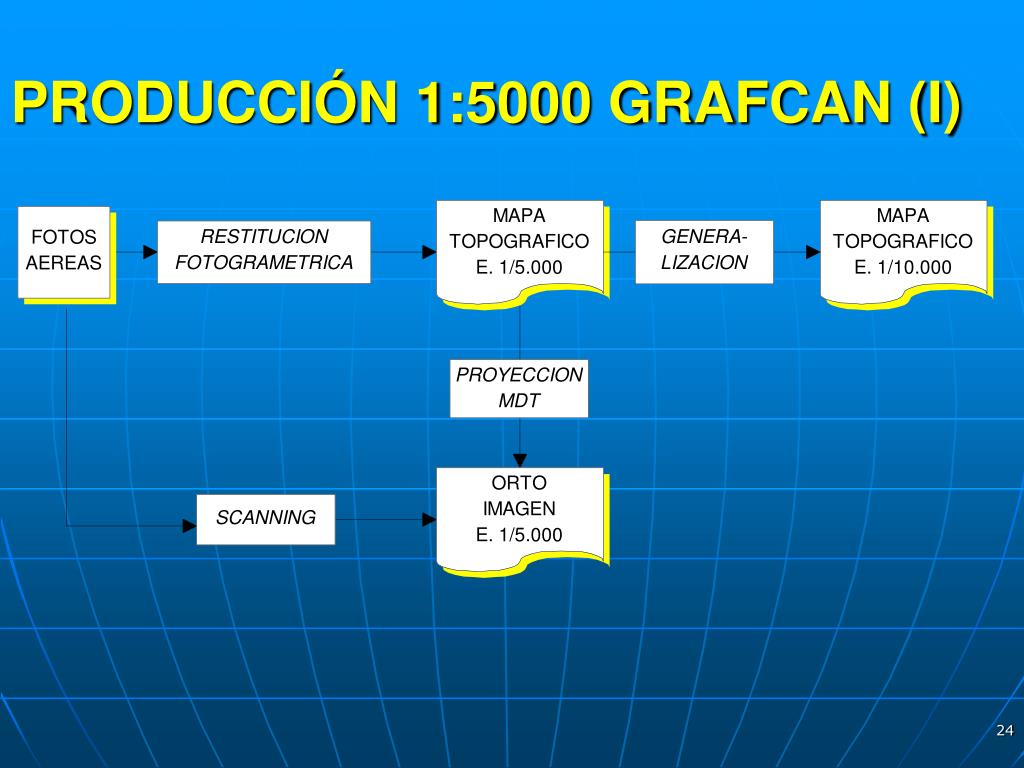

  23. PRODUCCIÓN 1:5000 GRAFCAN (I)

  24. PRODUCCIÓN GRAFCAN (II)

  25. FASES DE PRODUCCIÓN (I) • Definiciones técnicas. • Restitución • Revisión de campo • Edición • Control de calidad • Introducción del SIG

  26. FASES DE PRODUCCIÓN (II) • Definiciones técnicas. • Elipsoide y Marco Geodésico • Sistema de proyección • Precisiones en planimetría y altimetría • Formato papel (1189x594 mm.) • Numeración (código ISTAC)

  27. FASES DE PRODUCCIÓN (III)

  28. FASES DE PRODUCCIÓN (IV) • Restitución. • Se define el Catálogo de Elementos a restituir: • Viales • Todas las vías de comunicación deberán considerarse como superficies, salvo en los grandes núcleos urbanos. En los núcleos pequeños se tratará de que todos los viales sean superficies, principalmente los que unen entre sí otros viales. En los núcleos grandes se deberán generar superficies de los viales principales. Se le asignará un centroide. • Caminos, sendas, ... • Para el caso de las que se representan por dos líneas (superficies) el procedimiento es similar a la anterior. La única diferencia estriba en que estos elementos no incluyen la asignación de atributo alfanumérico.

  29. FASES DE PRODUCCIÓN (V) • Existen 11 temas: • Divisiones administrativas • Relieve y altimetría • Redes geodésicas y topográficas • Hidrografía • Edificación y construcciones • Infraestructura urbana y mobiliario • Vías de Comunicación • Líneas de Conducción • Vegetación y usos del suelo • Topónimos y textos de rotulación • Centroides y etiquetas

  30. FASES DE PRODUCCIÓN (VI)

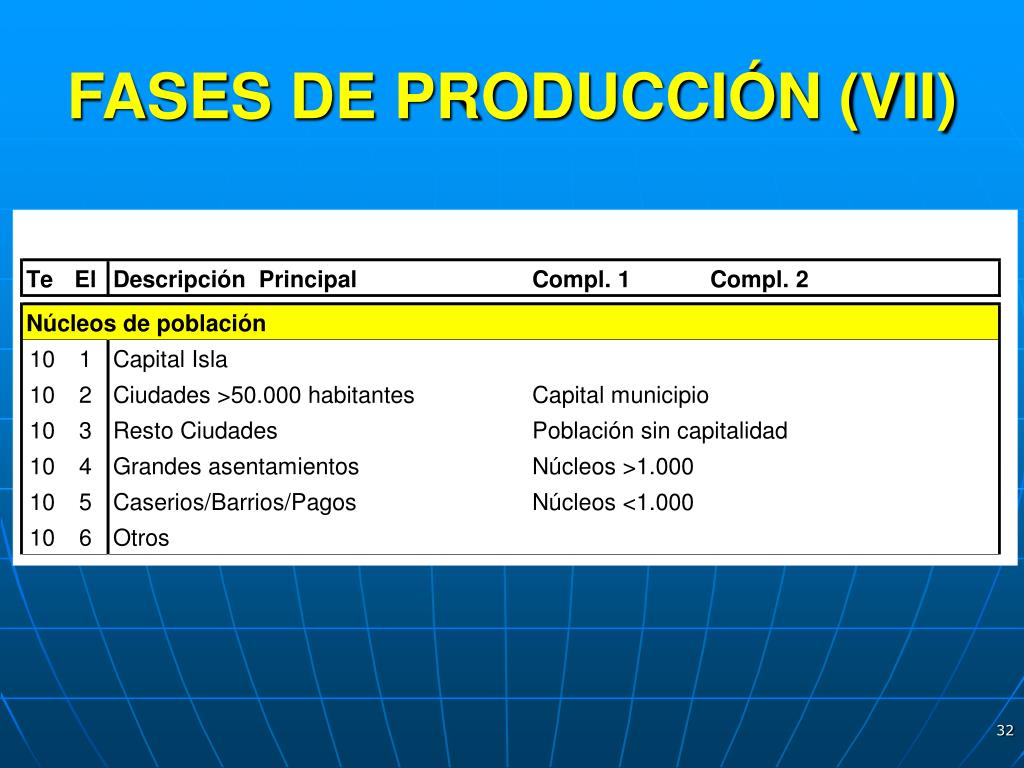

  31. FASES DE PRODUCCIÓN (VII)

  32. FASES DE PRODUCCIÓN (VIII)

  33. FASES DE PRODUCCIÓN (IX)

  34. FASES DE PRODUCCIÓN (X) • Revisión de campo: • Dos aspectos • Calidad Métrica • De elementos singulares • Mal restituidos • Cualitativo • Errores de interpretación en la restitución

  35. FASES DE PRODUCCIÓN (XI) • Control de calidad • Contenidos, si están todo los elementos que deben. Control Visual con los modelos. • Calidad Gráfica, no existan transiciones bruscas, buen trazado. Visual con zoom. • Actualidad de los datos utilizados. Estudio de la documentación entregada. • Precisión Planimétrica, comprobación de que no se superan los errores establecidos. Campo y superposición raster-vector.

  36. FASES DE PRODUCCIÓN (XII) • Control de calidad • Precisión altimétrica, comprobación de que no se superan los errores establecidos. Campo y con los modelos. • Codificación, que se sigue el Catálogo de Elementos. Programas de Control. • Continuidad analítica, existencia de continuidad entre elementos de distintas hojas. Programas de Control. • Estructuras complejas, coherencia en su codificación. Programas de Control.

  37. FASES DE PRODUCCIÓN (XIII) • GENERAL • 1. CHESIMI. • Coherencia de codificación con en el Catálogo • 2. REVBOR • Continuidad de elementos entre hojas colindantes • 9. HITO • Situación de hitos sobre línea • 12. COMCODIF • Asignación de textos • 13. COMTEXTO • Etiquetas de uso

  38. FASES DE PRODUCCIÓN (XIV) • ALTIMETRÍA • 3. REVCURCA • Continuidad de curvas de nivel • 4. COMCURNI • Comprobación de finales de curva • 5. REVPLINS • Coordenada Z de elementos tridimensionales dentro de rango de curvas de nivel • 6. REVLIN • Coordenada Z de intersección de elementos lineales con curvas de nivel (con tolerancia) • 14. CNZCONS • Coordenada Z constante de curvas de nivel • 16. COMPA • Texto y símbolo de puntos de altimetría

  39. FASES DE PRODUCCIÓN (XV) • HIDROGRAFIA • 7. REVBAL • Coordenada Z constante de superficies de agua • 8. PENHIDRO • Dirección de pendiente de cauces (barrancos) • ESTRUCTURAS COMPLEJAS (COMPLEX) • 10. CMCOMPLE • Continuidad analítica de elementos del complex shape • 11. CHKELCMP • Codificación de elementos del complex shape • 15. COMCS_TO • Correlación de asignaciones de textos y elementos geográficos

  40. PRODUCCIÓN 1:5000 GRAFCAN (XVI) Tema 11
