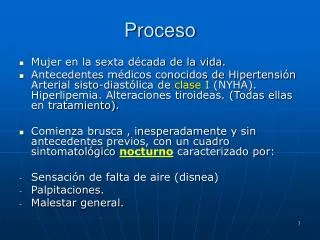

  1. Proceso • Mujer en la sexta década de la vida. • Antecedentes médicos conocidos de Hipertensión Arterial sisto-diastólica de clase I (NYHA). Hiperlipemia. Alteraciones tiroideas. (Todas ellas en tratamiento). • Comienza brusca , inesperadamente y sin antecedentes previos, con un cuadro sintomatológico nocturno caracterizado por: • Sensación de falta de aire (disnea) • Palpitaciones. • Malestar general.

  2. Es atendida en su Hospital de Referencia,donde es diagnosticada de un cuadro de Fibrilación Auricularno compensada (frecuencia ventricular rápida): Frecuencia cardiaca máxima de 160 bpm. Consciente y orientada temporo-espacialmente. Agitación Psico-motriz. Sin cortejo neuro-vegetativo manifiesto. Constantes vitales aceptables, sin compromiso hemodinámico.

  3. Inician una cardioversión farmacológica: AMIODARONA vía i.v. (AA clase III) que, según me refiere la paciente, no tolera, empeorando el cuadro subjetivo. Se clasifica la reacción como un cuadro de “hipersensibilidad al fármaco y/o sus componentes (Yodo)”. Administran PROPAFENONA (AA clase IC) a dosis de 600 mgrs/ 4 horas por vía oral. (La paciente no indica el tiempo transcurrido desde la ingesta del fármaco hasta la recuperación sinusal y de síntomas)

  4. ECG EN PRIMERA CRISIS (“STRIP” sobre D2).

  5. Características básicas del “strip” • Ritmo rápido con frecuencia cardiaca entre 95 y 150 bpm (esta última en “salvas de 2-3). • Ondas P visibles aisladamente (flechas rojas). • Línea de base isoeléctrica y sin espículas. • Complejos QRS de duración y amplitud normales. (Taquicardia suprahisiana con frecuencia moderadamente alta (máximo 150 bpm)

  6. Características básicas del “strip” revertido con PROPAFENONA600 mgrs/ 4 horas)

  7. Medidas Ritmo Sinusal a 87-88 bpm. • Ondas P: 130 mseg. • Intervalo PR: Entre 213-221 mseg. • Intervalo QT: Entre 373-400 mseg • Intervalo RR: 689 mseg. • Intervalo QT corregido (Bazett): Entre 449- 481 mseg.

  8. Interpretación de Strip • Recuperación de ritmo sinusal. • Recuperación de frecuencia cardiaca (87-88 bpm). • Intervalo PR mayor de 200 mseg. • Intervalo QTcB mayor de 440 mseg. Bloqueo AV de primer grado junto a una Prolongación del intervalo QTcB.

  9. Taquicardia supraventricular moderada de complejo QRS estrecho, sin repercusión hemodinámica grave. REFLEXIONES SOBRE EL EVENTO

  10. Posible : “fibrilación–flutter” auricular levemente descompensado (máx. 150 bpm en salvas; con media y moda estadística de 95-105 bpm).

  11. Mala respuesta a perfusión de Amiodarona (Hipersensibilidad???).

  12. Aceptable respuesta a la cardioversión farmacológica con Propafenona.

  13. Persistencia de intervalo PR y QTcB Prolongados

  14. No consta ningún intento de cardioversión farmacológica con: Adenosina en bolos i.v, de 6 mgrs (indicada en toda TSV de complejo estrecho). Vernakalant* en perfusión i.v.

  15. *VERNAKALANT: • Difiere en su farmacología de otros antiarrítmicos ya que bloquea el potencial de acción de los canales de sodio y potasio. • Parece tener una acción directa sobre los canales de potasio auriculares con el resultado de un alargamiento del potencial de acción auricular y una prolongación de la meseta sin afectar significativamente al intervalo QT ó al periodo refractario ventricular. • Como resultado de este mecanismo de acción, los efectos proarritmicos observados con otros agentes aprobados para el tratamiento de la F.A desaparecen. • Para pacientes con F.A permanente durante 3-72 h, en tiempo de conversión se encontró entre 8-14 minutos, de los cuales el 79% permanecieron en ritmo sinusal a las 24 h. Los autores concluyen que la administración de vernakalant, nuevo antiarrítmico auricular relativamente selectivo, parece ofrecer efectividad y un enfoque seguro par la conversión rápida de la FA a ritmo sinusal. Am J Health-Syst Pharm. 2010;67:1157-64

  16. Actualmente, este tipo de fármacos están considerados ,de una manera consensuada ,como de “primera línea” para el control de frecuencia-ritmo ante toda Taquicardia Supraventricular mayor de 150 bpm, y cuyo proceso de base es todavía desconocido.

  17. Proceso de ALTA Hospitalaria Después de la recuperación clínica y electrocardiográfica, es dada de Alta Hospitalaria con: • ARA III, tipo Valsartan. • Beta-bloqueadores (AA tipo II), tipo Atenolol.

  18. Patocrónia Tras esta primera crisis de palpitaciones-disnea- taquicardia suprahisiana, la paciente refiere 5 episodios más : • Parecidas características. • Frecuencia Cardiaca media fue de 95- 100 bpm./ crisis. Es tratada con diferentes fármacos y combinación de ellos.

  19. 2ª Crisis: Cardioversión farmacológica con PROPAFENONA 600 mgrs/ 4 horas. Vía oral. Alta Hospitalaria con Metoprolol 25 mgrs /8 horas.

  20. 3ª Crisis: Misma técnica de Cardioversión. Alta Hospitalaria con Metropolol 25 mgrs /8 horas + Propafenona 300 mgrs / 12 horas.

  21. Resto de crisis hasta la 5ª: Misma técnica de cardioversión farmacológica intrahospitalaria. Alta Hospitalaria con Propafenona 300 mgrs/ 12 horas junto a diferentes Beta-bloqueadores. (Mezcla de AA: Grupo IC+ Grupo II)

  22. Propuesta de RADIOABLACIÓN A partir de la 5ª crisis, es considerada como accesos de FIBRILACIÓN AURICULAR PAROXÍSTICA RECURRENTE y se propone: ABLACIÓN de focos arritmógenospor Radiofrecuencia sobre Venas Pulmonares. La paciente acepta dicha intervención, la cual, es realizada.

  23. ECG previo a Radio-ablación .

  24. Detalle del Registro Anterior ,sobre aVF y Precordiales.

  25. INTERPRETACIÓN BÁSICA DEL REGISTRO. • Ritmo sinusal a 85 bpm aprox. • Ondas P presentes positivas en general, regulares, suficientes y seguidas de complejos QRS de amplitud y voltaje en valores normales. Onda P bifásica en V1 (signo de HAD) • Persistencia de “Onda S” en precordiales izquierdas (unidas a presencia de onda S en D2-D3): Signos de HVD.- RV2+SV5 > 1.05 mV). • Eje eléctrico normal- verticalizado. • Aceptable progresión de ondas R en precordiales. • Puntos J y ondas T preferentemente positivos. • Segmentos ST fundamentalmente isoeléctricos.

  26. Medidas de Intervalos • Intervalo PR medio: 0.228 segundos. • Intervalo RR medio: 0.700 segundos. (85 bpm) • Intervalo QT: 0.410 segundos. • Intervalo QT corregido (Bazett): 0.490 segundos. PROLONGACIÓN de intervalos PR Y QTc.

  27. Informe Post-ablación O procedimento foi realizado no dia 27/07/10 com a paciente sob anestesia geral. Por meio de punção da veia femoral direita, foram introduzidos três cateteres eletrodos multipolares e posicionados sob visão fluoroscópica no seio coronário e no átrio esquerdo (AE) através de dupla punção transeptal. O ritmo de base era sinusal. Na transição do AE com as veias pulmonares foram realizadas aplicações de RF guiadas por mapeamento eletroanatômico (CARTO) e eletrofisiológico, utilizando cateter irrigado com ponta de 3,5mm que resultaram na desconexão elétrica das quatro veias pulmonares. Observou-se indução de FA com manipulação de cateteres revertida após cardioversão elétrica. A seguir foi realizada linha de bloqueio no Istmo Cavotricuspídeo. O procedimento foi bem tolerado e não houve complicações

  28. Detalle sobre precordiales derechas y D2 del registro Post-Ablación a 50 mm /segundo.

  29. ECG COMPLETO AL DIA SIGUIENTE DE LA ABLACIÓN.

  30. Valoración del ECG Post. (50 mm/s) • Ritmo sinusal. • Frecuencia cardiaca 70 bpm. • Ondas P aplanadas. • Medidas de Intervalos. • Intervalo PR menor de 200 milisegundos. • Intervalo QT: 406 segundos. • Intervalo RR: 725 segundos. (82-83 bpm) • Intervalo QTcB: 0.473-0.476 segundos (Prolongado)

  31. Puede observarse una mejoría- control en: Ritmo.- Permanece en sinusal. Frecuencia Cardiaca.- Estable en 70-75 bpm. Longitud del intervalo PR, desapareciendo el Bloqueo AV. Sin embargo, el intervalo QTcB persiste siendo prolongado(> 440 mseg)

  32. MANEJO DE LA PACIETE POST-ABLACIÓN • Propafenona 300 mgrs.(AA tipo IC) • Bisoprolol 5 mgrs. (Beta-bloqueante. AA tipo II).

  33. Evolución clínica Post-Ablación Después de Ablación por Radio-frecuencia de focos pulmonares arritmogénicos, la paciente refiere: • Dos nuevos cuadros similares a la primera crisis. • Predominio de sensación de disnea y palpitaciones. • Necesidad de CARDIOVERSIÓN ELÉCTRICA en ambas recaídas (no se indica la energía utilizada para reversión).

  34. Interacciones entre ambos Fármacos. Propafenona posee propiedades antiarrítmicas y betabloqueantes moderadas. La asociación puede entrañar problemas de la contractilidad, del automatismo y de la conducción, con supresión de los mecanismos simpáticos compensadores. Propafenona tiene una capacidad intrínseca para producir una prolongación del intervalo QT.

  35. Medicación de ALTA Hospitalaria post recaída Después de la primera crisis post-ablación y cardioversión eléctrica: • Propafenona 300 mgrs. • Verapamilo ¿120 mgrs? • Atenolol 25 mgrs. Después de la segunda crisis post-ablación y cardioversión eléctrica: • Dronedarona 800 mgrs./día. • Ivabradina 2.5 mgrs./día.

  36. EVOLUCIÓN CLÍNICO-ECG. Periodos comprendidos desde antes de ningún tipo de manifestación cardiológica hasta la fecha.

  37. Registro ECG. Basal(antes de ninguna crisis)

  38. Interpretación básica ECG basal • Estimulación constante y regular. • Ritmo sinusal a 65 bpm aprox. • Ondas P constantes, regulares, positivas, suficientes, seguidas de complejos QRS. • Intervalo PR de 0.243 seg. como media (Bloqueo AV 1º grado). • Eje eléctrico normal-verticalizado con presencia de patrón S2S3. (Sobrecarga discreta derecha) • Complejos QRS normales en longitud y voltaje. • Progresión aceptable en ondas R en precordiales. • Persistencia de onda S en precordiales izquierdas. RV2+ SV5 > 1.05 mV, (Sokolov-Lyon): HVD. • Ausencia de ondas Q patológicas. Segmentos ST y Puntos J isoeléctricos. Ondas T fundamentalmente positivas. • Intervalo QTc Bazett de 0.456 segundos (Prolongado)

  39. Juicio diagnóstico de ECG basal • Signos discretos de sobrecarga en cavidades derechas. • Signos de bloqueo AV de primer grado: Intervalo PR > 0.200 seg. (0.243 seg.) • Prolongación del intervalo QT con método Bazett: > 0.440 seg. (0.456 seg.)

  40. Algunas reflexiones sobre ECG Basal • She was diagnosed with "recurrent paroxysmal tachycardia crisis" and her cardiologists suggested a radio-frequency ablation from the pulmonary veins. • Nevertheless, can be seen, in all leads, images of P- waves (more or less distorted) - both in basal ECG, in crisis ECG and post-ablation ECG. • Cannot be seen the typical Rhythm of "irregularly irregular" of atrial fibrillation. The heart rate did not reach - in any moment, to values "alarming”, since are ever with a "moderately ventricular response (less than 160 bpm). • If can be observed "bouts" of images for a typical atrial flutter. • Clearly, on the first recorded ECG, can be seen a prolonged PR interval and QT interval (we have framed on the derivation V4, with the corresponding values in seconds). • Both entities (isolated) are susceptible to cause serious problems in heart rhythm since the myocardial cells are extremely vulnerable and susceptible to produce these arrhythmia episodes when present each of the separate entities. This fact makes us deduced that, when there is a coexistence of both in a same ECG recording, the possibilities and severity for the occurrence of these arrhythmia types are greatly increased.

  41. Measured by " Calipers" technique: Length of PR interval: 0.220 to 0.230 seconds. (First-degree AV block). Length of RR interval: 0.744 seconds. (Heart rate: 80-81 bpm). Length of QT interval: 0408-0412 seconds. QTc values: a. Bazett: 0473-0477 seconds (prolonged). b. Fridericia: 0450-0455 seconds (prolonged). c. Framingham: 0450-0451 seconds (prolonged). In all leads can be seen a prolonged PR interval alongside a prolonged QT interval (corrected by different methods.). This might be the basal problem true.

  42. Técnicas de Medidas utilizadas.

  43. Registro ECG en Crisis

  44. Valoración • Ritmo discretamente “irregularmente irregular”. • Frecuencia cardiaca máxima de 105 bpm. • Visualización de ondas P aisladas (flechas). • Línea basal isoeléctrica en “espigas” del tipo “ondas F” de Flutter. • Bloqueo AV de 1º grado con intervalo PR > 0.200 seg. (0.223 seg.). • Intervalo QT corregido no valorable. IMPRESIÓN DIAGNÓSTICA ECG: Crisis de Flutter auricular a frecuencia máxima de 105 bpm.

  45. Detalle de ECG anterior sobre Precordiales.

  46. Recuperación de ritmo y frecuencia. • Regularización del intervalo QTcB a 0.987 seg. de valor RR. • Persistencia de intervalo PR prolongado > 0.200 seg.

  47. ECG post-ablación estable

  48. Mismo trazado en detalle sobre V4

  49. Consideraciones • Ritmo sinusal a 79-81 bpm. • Onda P en D2 de 0.31 mV. • Permanece la onda S en precordiales izquierdas con un Sokolow-Lyon derecho aumentado. • Intervalo PR: 0.222 seg. • Intervalo QT: 0.408-0.428 seg. • Intervalo RR: 0.759- 0.740. • Intervalo QTcB: 0.468- 0.497 seg. Permanece la prolongación de PR y QTc
