Marc BOUIX Responsable Métier Électromécanique

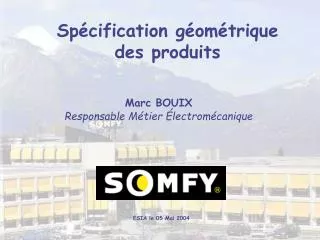

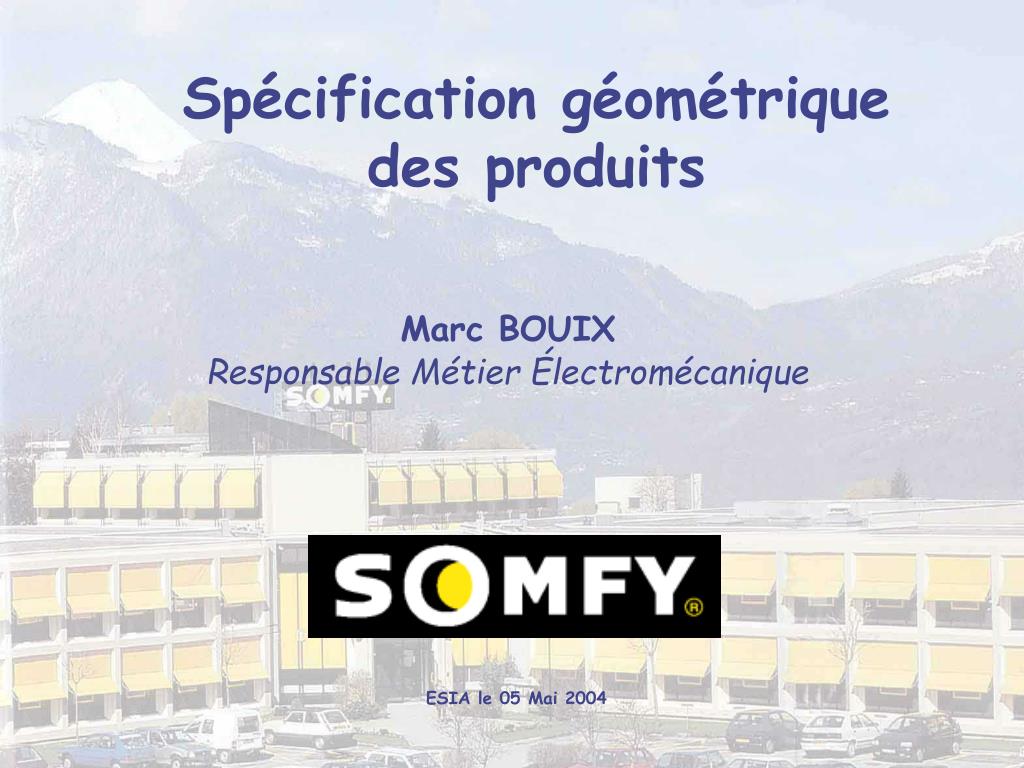

1. Spécification géométrique des produits Marc BOUIX Responsable Métier Électromécanique ESIA le 05 Mai 2004

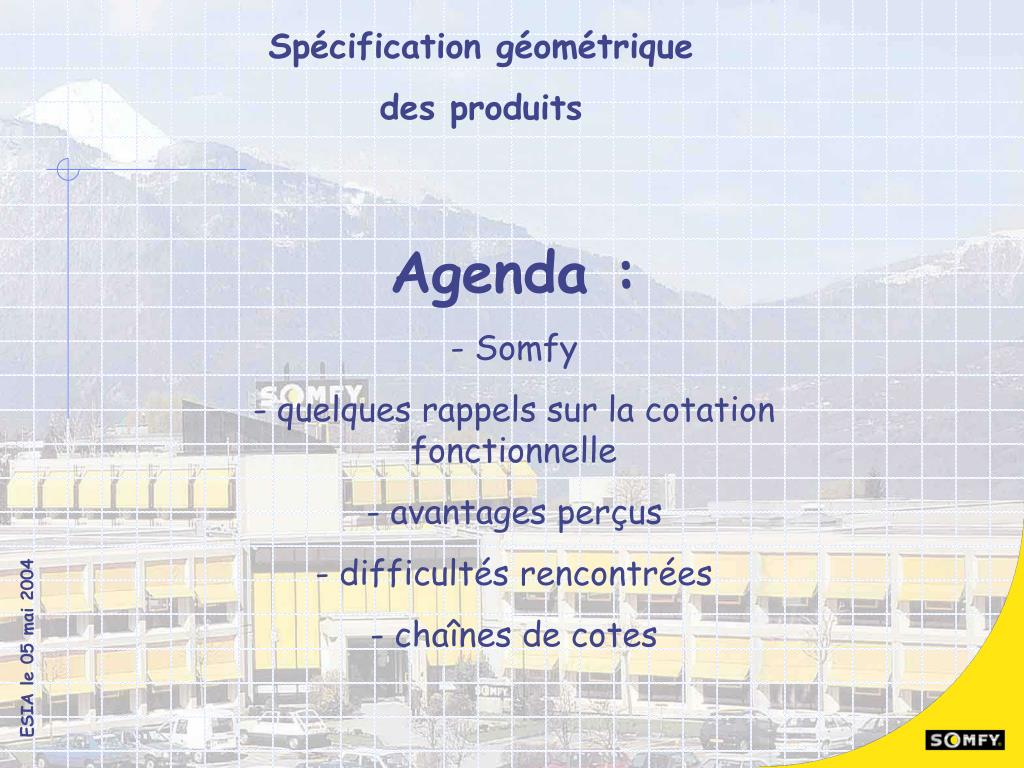

2. Agenda : • Somfy • quelques rappels sur la cotation fonctionnelle • avantages perçus • difficultés rencontrées • chaînes de cotes

3. Somfy • quelques rappels sur la cotation fonctionnelle • avantages perçus • difficultés rencontrées • chaînes de cotes “ SOMFY conçoit, produitetdistribuedesautomatismeset desmoteurspouractionnerstores, volets roulantset autres fermeturespour améliorer leconfortet lasécuritédansles bâtiments ”

4. 45filiales et14 bureaux 40pays • Somfy • quelques rappels sur la cotation fonctionnelle • avantages perçus • difficultés rencontrées • chaînes de cotes En 2003 : Chiffre d’affaires: 517 millions € Effectif : 3052 personnes 250 en développement 100 en conception électromécanique Centres de développement en France, Italie, Allemagne, Suède, Japon, USA 50 000 produits expédiés chaque jour

5. Somfy • quelques rappels sur la cotation fonctionnelle • avantages perçus • difficultés rencontrées • chaînes de cotes • Bref historique sur la cotation fonctionnelle chez Somfy : • 1997 : volonté de renforcer la notion de cotation fonctionnelle => formation de tous les concepteurs • 1998 : application => toute cote portée sur un plan doit répondre à un besoin fonctionnel (et non décrire la pièce) et doit être justifiée : • Chaîne de cote • Calcul • Procédé d'assemblage • Design • 1998 en parallèle : mise en place d'une formation adaptée à ceux qui utilisent les plans (métrologie, outilleurs…)

6. Somfy • quelques rappels sur la cotation fonctionnelle • avantages perçus • difficultés rencontrées • chaînes de cotes • Bref historique sur la cotation fonctionnelle chez Somfy : • Depuis 1998 : formation régulière à tous les nouveaux concepteurs et utilisateurs • Mise en place de la notion de "cotes critiques" : attirer l'attention sur ce qui est capital, par opposition à la notion de tolérances générales qui s'applique aux cotes "moins importantes". Dans cette optique, nous faisons bien attention à différencier la notion de "cote critique pour la conception" de celle de "cote de surveillance du processus fournisseur".

7. Somfy • quelques rappels sur la cotation fonctionnelle • avantages perçus • difficultés rencontrées • chaînes de cotes • La cotation géométrique devient un atout pour décrire un besoin : • Permet de décrire simplement des besoins complexes • Facilite la cotation de pièces qui doivent s'assembler • Favorise la réflexion, par la recherche des surfaces de références • Élargit l'acceptation dimensionnelle par le "maximum matière" Contrairement aux idées reçues il n'est pas plus difficile de respecter une tolérance géométrique qu'une tolérance en 

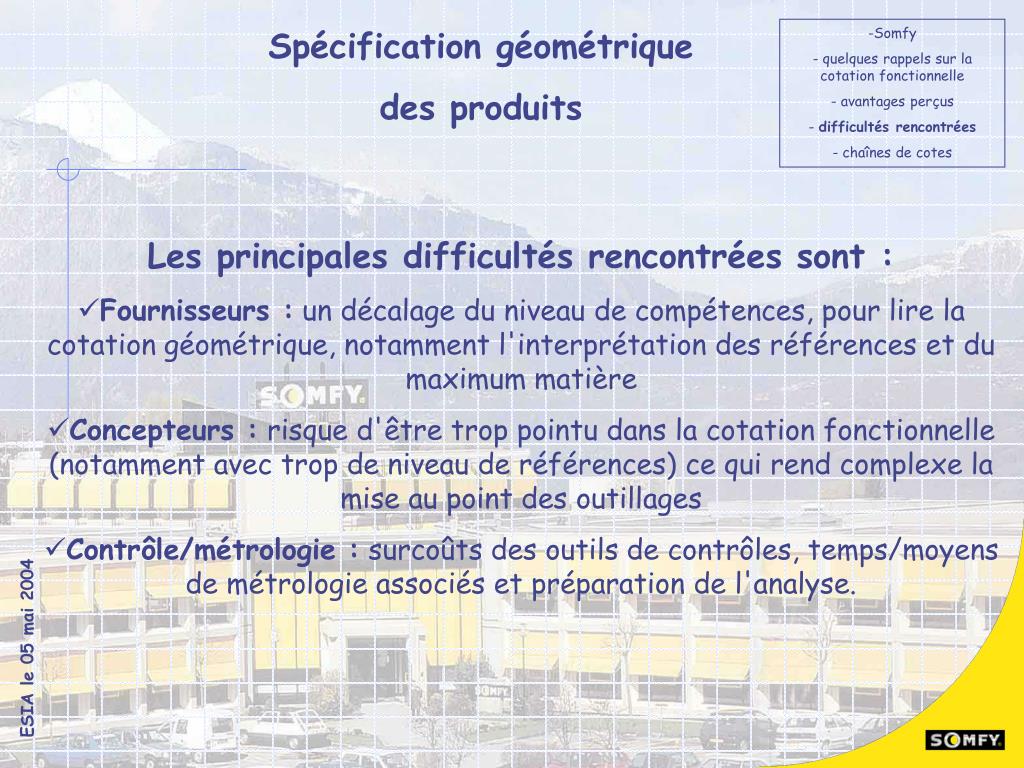

8. Somfy • quelques rappels sur la cotation fonctionnelle • avantages perçus • difficultés rencontrées • chaînes de cotes • Les principales difficultés rencontrées sont : • Fournisseurs : un décalage du niveau de compétences, pour lire la cotation géométrique, notamment l'interprétation des références et du maximum matière • Concepteurs : risque d'être trop pointu dans la cotation fonctionnelle (notamment avec trop de niveau de références) ce qui rend complexe la mise au point des outillages • Contrôle/métrologie : surcoûts des outils de contrôles, temps/moyens de métrologie associés et préparation de l'analyse.

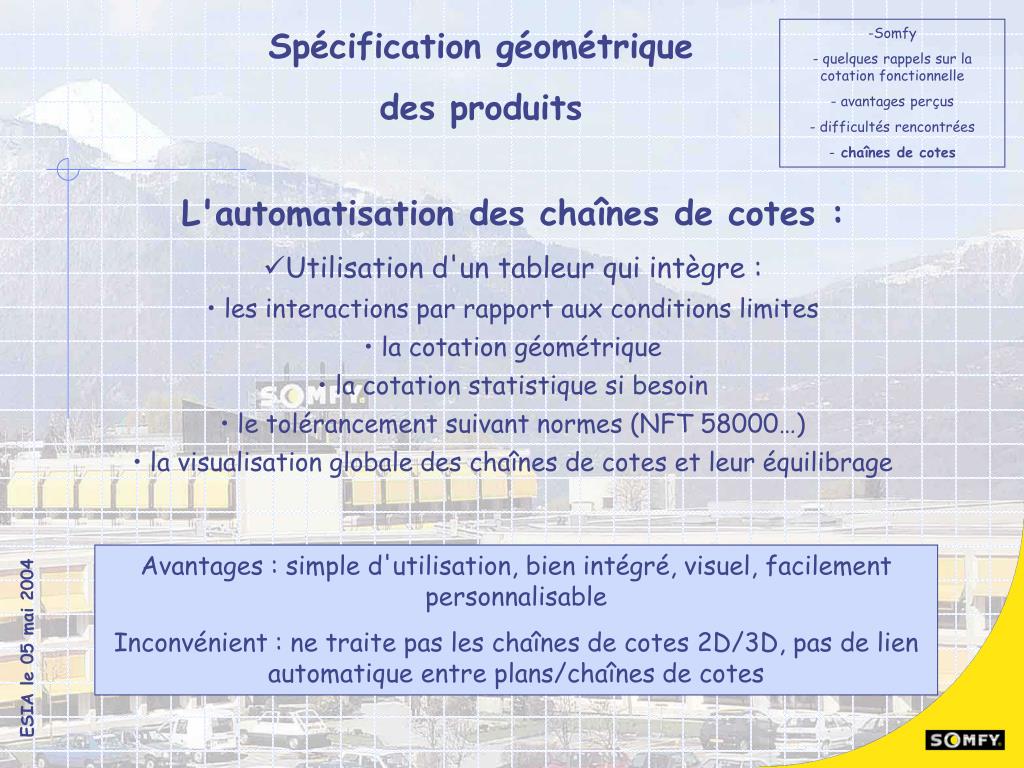

9. Somfy • quelques rappels sur la cotation fonctionnelle • avantages perçus • difficultés rencontrées • chaînes de cotes • L'automatisation des chaînes de cotes : • Utilisation d'un tableur qui intègre : • les interactions par rapport aux conditions limites • la cotation géométrique • la cotation statistique si besoin • le tolérancement suivant normes (NFT 58000…) • la visualisation globale des chaînes de cotes et leur équilibrage Avantages : simple d'utilisation, bien intégré, visuel, facilement personnalisable Inconvénient : ne traite pas les chaînes de cotes 2D/3D, pas de lien automatique entre plans/chaînes de cotes

10. Somfy • quelques rappels sur la cotation fonctionnelle • avantages perçus • difficultés rencontrées • chaînes de cotes • L'automatisation des chaînes de cotes : • Nous avons testé (1999) des logiciels de traitement : • CE Tol • TolMate • Optimisés pour le 3D (très faible besoin), mais trop complexes pour les chaînes de cotes linéaires (majorité des besoins) • OI3C • Remise en cause des méthodes de conception trop importantes par rapport à la maturité technico-commerciale du logiciel à l'époque • Valable pour tous les logiciels : pas de visualisation globale des chaînes de cotes Nous avons choisi la voie "Rand-Gateway", passerelle entre la CAO et la micro informatique. Avantages : parfaitement adapté au besoin (convivial, simple d'utilisation, intègre les standards Somfy…). Inconvénient : nécessite un développement "informatique" interne.
