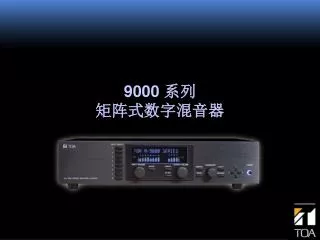

  1. 9000 系列 矩阵式数字混音器

  2. 8 Mic/Line 输入 8x8矩阵 双工通道数字信号处理器 产品 单通道放大器 双工通道放大器 搅拌器 9000 系列共同特点

  3. 9000 系列共同特点 • 模件设计 • 出色的音像质量 • 24 位A/D 和D/A, 48 千赫采样, 0.0008% 变形 • 多功能的操作方式 • 包括二个操作方式(矩阵和搅拌器) 适合区域调页矩阵和常规混合的应用 • 电话区域调页 • 自动融合 • 环境噪声控制

  4. 9000 系列共同特点 • 多功能显示 • 准许编程和操作没有个人计算机(软件并且可利用) • 多功能的遥控 • 远程盘区 • 10k 欧姆电位器 • 0-10 VDC VCA • RS-232 • 联络闭合 • 机架成套工具包括(2RU) • 五年保单

  5. 结构图 Dual Power Amplifier(s)or Line Outputs Dual Channel Digital Signal Processor Up to Eight Inputs 8x8 Matrix Up to Six Line Outputs

  6. 前方面板 输出音量开关 输入选择开关 输出开关 输入音量开关 输出频道选择 输入开关

  7. 8 Mic/Line 输入 8x8 矩阵 双工通道数字信号处理器 2个 平衡线产品 增加到6个其它线产品 M-9000 混频器

  8. M-9000 Rear Panel 双重远程音量控制 控制I/O 混音模式开关 RS-232 接口 双线输出

  9. 数字信号处理 • 双工通道数字信号处理器: • 10 带参数EQ • 高低通道过滤器 • 低音和高音 • TOA扬声器EQ 预调 • 高音电路 • 压缩机 • 延迟 (混频器方式) • 附加的DSP 包括在9000 系列输入和输出模块

  10. 前面板 电源 开关 记忆开关 导向键 进入 实用键 参数设定 退出

  11. 9000 系列模块

  12. 9000 系列模块 D-001Tdual mic/line input T-001T dual line output ZP-001Ttelephone zone paging C-001T remote control I/O AN-001T ambient noise controller

  13. 9000 系列配件 ZM-9001 remote switch panel ZM-9002 remote volume switch panel SS-9001 4-zone speaker selector AN-9001 ceiling mic for ambient noise control

  14. 900模块兼容性 • B-21S, M-21S, U-21S Mic or Line Input w/ Remote Volume • S-20S, S-02S, S-04STone Generator

  15. 环境噪声控制

  16. Ideal for Paging/BGM applications with varying ambient noise levels such as restaurants, hotels and warehouses 9000 Series环境噪声控制

  17. 自动混音

  18. 在反馈之前系统以多个话筒最大化系统获取有用信息 如果有充足的信号水平，话筒只能被设置成打开 产品级可能被设置减少根据开放话筒的数量(NOM) 9000 系列自动混音

  19. 900模块兼容性 • 所有现有的900 系列模块是与新9000 系列底盘模块口岸兼容 • 新9000 个模块不是与模块口岸兼容在存在900 系列、700 系列或BG-M 系列混频器/扩音器 • 9000 个输入和输出模块提供2 种渠道在一个模块里, 更多特点, 和比分开的900 个模块有效的

  20. 输入和输出测量 • 输入测量要求9000 系列输入设备(D-001T, AN-001T, ZP-001T) • 产品测量为二种固定产品渠道供给和包括各个T-001T 产品模块 • 900 系列输入和输出模块不包括输入或产品测量

  21. 9000系列窗口软件

  22. Hotel/banquet: Room combining

  23. 会议室: 4 个话筒会议/ 电话会议

  24. M-9000 应用: 八区域分页系统 (1) M-9000 数字式矩阵混频器(1) ZP-001T电话调页模块(3) T-001T双重线产品模块(2) DA-250FH多途径放大器
