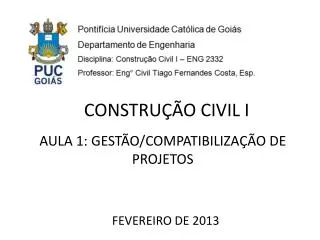

  1. AULA 1: GESTÃO/COMPATIBILIZAÇÃO DE PROJETOS FEVEREIRO DE 2013 CONSTRUÇÃO CIVIL I

  2. MOTIVOS DAS FALHAS NA EXECUÇÃO DE UMA OBRA

  3. PORQUÊ COMPATIBILIZAR?

  4. PORQUÊ COMPATIBILIZAR?

  5. PORQUÊ COMPATIBILIZAR?

  6. PORQUÊ COMPATIBILIZAR?

  7. PORQUÊ COMPATIBILIZAR?

  8. OBJETIVOS DA COMPATIBILIZAÇÃO DE PROJETOS • Identificar possíveis interferências existentes entre os projetos de concepção. Reduzir custos; Evitar erros devido a interferências entre projetos; Minimizar o retrabalho; Reduzir prazos de execução; Reduzir desperdício de materiais;

  9. QUANDO COMPATIBILIZAR? A COMPATIBILIZAÇÃO deve acontecer em cada uma das etapas do projeto: estudos preliminares, anteprojeto, projetos legais e projeto executivo, indo de uma integração geral das soluções até as verificações de interferências geométricas das mesmas.

  10. COMPATIBILIZAÇÃO DE PROJETOS

  11. GESTÃO DE PROJETOS Planejamento, organização, direção e controle do processo de projeto, que envolve tarefas de natureza estratégica, tais como: *estudos de demanda ou de mercado; *prospecção de terrenos; *captação de investimento/ financiamento; *definição de características do produto; *formação das equipes de projeto; *contratação de projetistas; *prazos para etapas de projeto; *gestão da interface com os clientes.

  12. GESTÃO E COORDENAÇÃO DE PROJETOS

  13. GERENCIAMENTO DE PROJETOS Práticas do PMBOK-Project Management Body of Knowledge: É um conjunto de práticas em gestão de projectos ou gerenciamento de projetos

  14. DIFICULDADES NA COMPATIBILIZAÇÃO DE PROJETOS * POR RESPONSABILIDADE DO CLIENTE: • Postergação de decisões que influem no desenvolvimento dos projetos; • Fornecimento de dados incorretos ou incompletos como base • Para o desenvolvimento dos projetos; • Falta de elemento capacitado para análise técnica dos diversos • Projetos e tomadas de decisão.

  15. DIFICULDADES NA COMPATIBILIZAÇÃO DE PROJETOS * POR RESPONSABILIDADE DO PROJETISTA: • Desinteresse e ignorância sobre os demais projetos (sua fases e necessidades); • Descomprometimentocom a interação; • Falta de normalização na troca de informações entre projetistas (documentação sem padronização; arquivos eletrônicos); • Pouco conhecimento das técnicas executivas de obra.

  16. PROJETOS - CONCEPÇÃO

  17. COMO COMPATIBILIZAR???

  18. COMO COMPATIBILIZAR???

  19. COMO COMPATIBILIZAR???

  20. ASPECTOS GERAIS

  21. ASPECTOS GERAIS

  22. PROJETOS PARA PRODUÇÃO

  23. COMPATIBILIZAÇÃO - Aplicação no mercado:

  24. COMPATIBILIZAÇÃO OBJETIVOS DO BIM: • MODELO VISUAL 3D DO EDIFÍCIO. • PERMITE DETECTAR ATECIPADAMENTE AS POSSÍVEIS INCOMPATIBILIDADES DE PROJETOS. • BANCO DE DADOS COM INFORMAÇÕES MULTIDISCIPLINARES RELATIVAS A TODO CICLO DE VIDA DO EMPREENDIMENTO, DA CONCEPÇÃO AO PROJETO, ORÇAMENTO, PLANEJAMENTO, CONSTRUÇÃO E ATÉ A FASE DE USO.

  25. COMPATIBILIZAÇÃO - BIM

  26. COMPATIBILIZAÇÃO GANHOS GERADOS PELO BIM: • GANHO DE VELOCIDADE NOS PROJETOS. • ERRA-SE MENOS. • HÁ MENOS RETRABALHO. • A EXECUÇÃO SAI MAIS RÁPIDA. • DISPENDE DE RELATÓRIOS DE REVISÕES DE PROJETOS.

  27. COMPATIBILIZAÇÃO METODOLOGIA DO DEPARTAMENTO DE PROJETOS: (INTERAÇÃO ENTRE AS DISCIPLINAS DO PROJETO) CONVENCIONAL (SEM O CONCEITO BIM): ARQUITETURA; ESTRUTURA; COMPATIBILIZAÇÃO ENTRE ARQUITETURA E ESTRUTURA; INSTALAÇÕES ELÉTRICAS; COMPATIBILIZAÇÃO; INSTALAÇÕES HIDRÁULICAS; COMPATIBILIZAÇÃO.

  28. COMPATIBILIZAÇÃO METODOLOGIA DO DEPARTAMENTO DE PROJETOS: (INTERAÇÃO ENTRE AS DISCIPLINAS DO PROJETO) COM O CONCEITO BIM: Compatibilização INTERAÇÃO MAIS RÁPIDA E EFICIENTE.

  29. COMPATIBILIZAÇÃO INVESTIMENTOS PARA IMPLANTAÇÃO DO BIM: • LICENÇA DE SOFTWARES; • TRABALHAR COM BIM DEMANDA TREINAMENTO E CUSTOMIZAÇÃO. • IMPLANTAÇÃO DO CONCEITO NAS EMPRESAS PÚBLICA E PRIVADAS. • ASSIM COMO QUALQUER NOVO PROCESSO, O APERFEIÇOAMENTO SE DÁ COM O USO – E O USO É RELATIVAMENTE RECENTE. • SOFTWARES DE MESMA EXTENSÃO (FORMATO .ifc). INSERÇÃO DE UMA NOVA CULTURA DE TRABALHO

  30. COMPATIBILIZAÇÃO APLICAÇÃO DO CONCEITO BIM NO BRASIL: Escritório de arquitetura SPBR, de São Paulo. Para desenvolver o projeto, o arquiteto Ângelo Bucci conta que implantou o sistema BIM há um ano. "Optamos pela nova tecnologia porque tínhamos folga no cronograma do projeto", revela o arquiteto. Ele afirma que, até o momento, não teve problemas de adaptação ao software. Atualmente no anteprojeto de arquitetura, as obras devem ter início no ano de 2009 e durar três anos. No entanto, a SPBR fará um vôo solo: não será possível integrar os projetos com outras áreas, porque a empresa é a única a usar a tecnologia no empreendimento.

  31. COMPATIBILIZAÇÃO APLICAÇÃO DO CONCEITO BIM NOS EUA: O edifício terá mais de 530 m de altura e será construído no terreno onde um dia existiram as torres gêmeas do World Trade Center, em Nova York, Estados Unidos. A SOM (Skidmore, OwingsandMerril), escritório responsável pelos projetos de arquitetura, estrutura e instalações prediais da nova torre, decidiu desenvolvê-los de forma integrada sob a plataforma BIM. Os construtores também utilizarão o banco de dados, importando os quantitativos para compor a planilha de custos.
