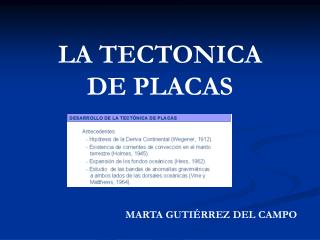

    1. LA TECTONICA DE PLACAS EDUARDO L. SANZ MORA MARTA GUTIÉRREZ DEL CAMPO

    2. Diferenciación química de elementos: Consecuencias • Permitió que cantidades de gases escapen del interior( act. volcánica) • Evolución de la Atmósfera primitiva • Aparición de la vida

    3. MODELOS MOVILISTAS • ¿Cómo se explican…. • Los TERREMOTOS • Las ERUPCIONES VOLCÁNICAS (Etna) • La formación de las MONTAÑAS…? MODELOS FIJISTAS La Tierra cambia… y es DINÁMICA!!

    4. Además, estos procesos (volcanes, terremotos…) SIEMPRE se dan en determinadas zonas (muy localizadas) del planeta… No se dan al azar… ¿Por qué? Alfred Wegener (1880 – 1930) y su Teoría de la Deriva de los Continentes: Los continentes actuales no están en el mismo lugar que hace millones de años: se han MOVIDO MUY LENTAMENTE… Además, Wegener mostró Pruebas decisivas…

    5. ¿CÓMO ESTUDIAMOS LA TIERRA? INTERIOR DE LA TIERRA: Estudio geológico de las minas MÉTODOS DIRECTOS Sondeos Estudiando los materiales profundos que afloran al exterior

    6. ESTRUCTURA INTERNA DE LA TIERRA Conocer el interior de la Tierra, su estructura y su composición, no es una tarea fácil. Los métodos DIRECTOS (sondeos, perforaciones, …) sólo permiten conocer una mínima parte de nuestro planeta: Unos 15 Km de los 6371 Km que hay hasta el centro de la Tierra.

    7. Ondas internas P y S • Ondas P Se transmiten en medios líquidos y sólidos • Ondas S Se transmiten SOLO en medios sólidos MHB

    8. Ondas P y S moviéndosea traves de sólidos Producen cambio de forma sin modificar volumen del material. Su velocidad depende de la rigidez, como los líquidos no la tienen, no se propagan por ellos. Compresiones y expansiones alternas MHB

    9. Velocidad ondas sísmicas vP > vS < vR,L vProcas ígneas: 6 km/s rocas poco consolidadas: 2 km/s MHB

    10. Las ondas sísmicas viajarán en linea recta a través de un planeta hipotético con propiedades uniformes (homogéneo) y a velocidades constantes Trayectorias de las ondas a través de un planeta donde la velocidad aumenta con la profundidad (más presión) MHB

    11. Unas pocas de las muchas trayectorias posibles que las ondas sísmicas siguen a través de la Tierra MHB

    12. Trayectorias de ondas P y S MHB

    13. ¿Cómo se ha podido conocer el interior de nuestro planeta? Los métodos que mejores resultados han dado son los indirectos, y entre ellos destaca el método sísmico. El método sísmico se basa en los cambios en la velocidad de propagación de las ondas sísmicas. Velocidad (m/s) sismograma Profundidad (Km)

    14. Las ondas varían su velocidad al atravesar medios de distinta composición química o cuando tienen un estado de agregación diferente: sólido, fluido, líquido. Es como si corriéramos por diversos medios… Si lo hacemos por ARENA llevaremos una velocidad distinta a la que tendríamos si lo hiciéramos por una ACERA o por AGUA… arena acera agua La representación gráfica de la velocidad de propagación es lo que llamamos sismograma. Velocidad (m/s)

    15. … Y si observáramos la siguiente gráfica?? Velocidad (m/s) Profundidad (Km) Si la velocidad con la que se propagan no cambiara  el medio que atraviesan las ondas es homogéneo = No hay capas diferentes.

    16. Velocidad (m/s) Profundidad (Km) Los terremotos emiten Ondas sísmicas (vibraciones) que se transmiten por todo el interior de la Tierra. Pueden ser: - Ondas P: se transmiten por sólidos y líquidos- Ondas S: sólo se transmiten por sólidos- Ondas L: se transmiten por la superficie terrestre (causan los daños en la superficie terrestre. No nos informan del interior)    Al cambiar el medio por el que se propagan, las ondas sísmicas cambian su trayectoria y su velocidad  nos indican, por tanto, zonas de distintos materiales.    A los cambios de velocidad se les denomina discontinuidades.

    17. V (Km/s) 14 12 Mohorovicic 10 8 6 4 2 Km 1000 2000 3000 4000 5000 6000 ¿Cómo es el sismograma de la Tierra? Conrad Wiechert-Lehmann Repetti Gütemberg Canal de baja velocidad ondas P ondas S corteza superior inferior externo interno manto núcleo

    18. MÉTODOS INDIRECTOS (II): MÉTODOS GRAVIMÉTRICOS: Isostasia Igual que un iceberg o un barco tienen una parte importante sumergida, bajo las grandes cordilleras hay anomalías gravimétricas negativas: hay menos masa de la esperada; las rocas que forman la corteza son poco densas, y sus raíces se hunden en zonas con rocas más densas (manto)

    19. MÉTODOS INDIRECTOS (III): MÉTODOS MAGNÉTICOS: Se basan en el campo magnético de la Tierra: tiene que haber un núcleo metálico (líquido y sólido) que dé lugar al mismo Los cambios de polaridad del campo magnético nos informan de cambios en la situación de los continentes y de la expansión del fondo oceánico. MÉTODOS ELÉCTRICOS: Rocas y minerales presentan propiedades eléctricas que pueden ayudar a conocer la estructura, composición o localización de esos materiales

    20. El interior de la Tierra tiene varias capas concéntricas. • Su estructura puede estudiarse según dos puntos de vista distintos: • ESTRUCTURA GEOQUÍMICA Se distinguen 3 capas: CORTEZA, MANTO, NÚCLEO • ESTRUCTURA DINÁMICA • Se distinguen 4 capas: LITOSFERA, ASTENOSFERA, MESOSFERA y ENDOSFERA • En esta estructura se basa la Teoría de la Tectónica de placas

    21. MODELO GEOQUÍMICO • Corteza: • Capa sólida. Su espesor varía: Bajo el océano: 6 - 12 km • Bajo los continentes: 25 - 70 km • Es la menos densa (con silicatos de Al). • Manto: • - Capa sólida aunque con cierta plasticidad. Gran espesor. • - Más densa que la corteza (con silicatos de Mg y Fe) • Su límite se sitúa a 2900 km (Discontinuidad de Gütemberg). • Núcleo: • Muy denso. Con silicatos de Fe y Ni. • Tiene un espesor de unos 3400 km. Con: •  Núcleo Externo: muy denso y en estado líquido (las "ondas S" desaparecen a partir de él). •  Núcleo Interno:la capa más densa de la Tierra. Suponemos que sólida y de carácter metálico. Forma la parte central del planeta.

    22. CORTEZA Continental De transición Oceánica Sumergidas Más fina Más joven Más gruesa Emergidas Plataforma continental Talud continental Más antigua Más homogénea Cratones Orógenos 1.- Sedimentos 2.- Lavas almohadilladas 3.- Basaltos en columna 4.- Gabros Rocas más antiguas Sin apenas relieve Rocas más jóvenes Grandes cordilleras

    23. EL MANTO COMPOSICIÓN QUÍMICA: Peridotitas (Rocas plutónicas ultrabásicas) Olivino: (Mg,Fe)2SiO4 PARTES Manto inferior: 1000 -2900 km Rocas ultrabásicas muy densas Manto superior: formado por piroxenos y olivino. Entre Moho y 400 km NIVEL D´´(2700 -2900 km) Mezcla: materiales del manto y materiales del núcleo ¿Formado por placas Tectónicas subducidas? ¿Material primigenio poco denso para el núcleo? Zona de transición: (400 – 1000km) El aumento de presión hace que los minerales se reorganicen Dando lugar a otros más densos

    24. EL NÚCLEO PARTES Composición química: 90% Fe 10%: Ni, O, S LNM Zona de frontera: los silicatos del Manto están en contacto con el Fe del Núcleo. Transición física, química y dinámica muy brusca Núcleo externo: (2900 – 5100 km) Se encuentra en estado LÍQUIDO Núcleo interno: (5100 – 6730 km) Se encuentran en estado SÓLIDO

    25. MODELO DINÁMICO Litosfera: Capa rígida que engloba CORTEZA + parte del MANTO SUPERIOR La litosfera está FRAGMENTADA en las PLACAS LITOSFÉRICAS Su espesor es de unos 100 km Mesosfera: Hasta el límite con el núcleo externo. Capa D": A pesar de que se identifica habitualmente como parte del manto inferior, las discontinuidades sísmicas sugieren que la capa D" podría poseer una composición química diferente de la del manto inferior situado encima de ella. Endosfera: Comprende el NÚCLEO

    26. ESTRUCTURA DE LA TIERRA CORTEZA CONTINENTAL LITOSFERA Disc. Conrad CORTEZA OCEÁNICA Disc. Mohorovicic Canal de baja velocidad MANTO SUPERIOR MESOSFERA Disc. Repetti CAPA D’’ MANTO INFERIOR Disc. Gütemberg NÚCLEO EXTERNO ESTRUCTURA GEOQUÍMICA ESTRUCTURA DINÁMICA ENDOSFERA Disc. Lehman-Wiechert NÚCLEO INTERNO

    27. TEORIA DE LA DERIVA CONTINENTAL

    28. Qué son las Placas Tectónicas? • Teoría que explica que la litósfera de la Tierra (junto con el manto superior), está dividida en pedazos de varios tamaños y espesor y que se mueven sobre la astenósfera. • Se puede comparar la Tierra con un rompecabezas en movimiento • Se usa para explicar volcanismo, sismicidad, así como varios otros procesos terrestres.

    29. Evidencias de Wegener 1) Similaridad de bordes de continentes

    30. Evidencias de Wegener 2) Similaridad de secuencia y edades de rocas
