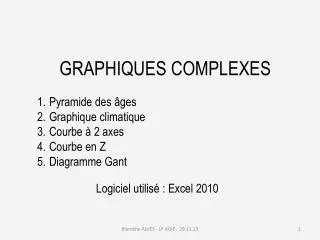

GRAPHIQUES COMPLEXES

Logiciel utilisé : Excel 2010

Pyramide des âges

Graphique climatique

Courbe à 2 axes

Courbe en Z

Diagramme Gant

Blandine ALVES - LP AGIE - 29.11.13

1 pyramide des ges

Mode de représentation graphique de la structure d’une population

  • Constitue une image synthétique du passé, du présent et du futur de celle-ci
  • Prend la forme générale d’un strobiloïde

1. Pyramide des âges

Blandine ALVES - LP AGIE - 29.11.13

1 pyramide des ges1
1. Pyramide des âges
  • Créer un tableau sur Excel avec l’année de naissance de la population, l’âge révolu, le nombre d’hommes, de femmes et l’ensemble

Blandine ALVES - LP AGIE - 29.11.13

1 pyramide des ges2
1. Pyramide des âges
  • Sélectionner les données des colonnes:
  • Age
  • Nombre d’hommes
  • Nombre de femmes

Blandine ALVES - LP AGIE - 29.11.13

1 pyramide des ges3
1. Pyramide des âges
  • Cliquer sur l’onglet Insertion et choisir Barres 2D

Blandine ALVES - LP AGIE - 29.11.13

1 pyramide des ges4
1. Pyramide des âges
  • Cliquer sur l’onglet Création du groupe Emplacement
  • Choisir de déplacer le graphique vers une feuille dédiée

Blandine ALVES - LP AGIE - 29.11.13

1 pyramide des ges5
1. Pyramide des âges
  • Dans le groupe Sélection active de l’onglet Disposition, choisir la « série 2 » (hommes) dans le menu déroulant
  • Cliquer sur mise en forme de la sélection
  • Dans la boîte de dialogue qui s’ouvre, choisir:
  • Chevauchement sur le curseur superposition des séries
  • Pas d’intervalles sur le curseur largeur de l’intervalle
  • Cliquer sur axe secondaire

Blandine ALVES - LP AGIE - 29.11.13

1 pyramide des ges6
1. Pyramide des âges

Blandine ALVES - LP AGIE - 29.11.13

1 pyramide des ges7
1. Pyramide des âges
  • Dans l’onglet Sélection active, sélectionner l’axe secondaire horizontal (Valeur) et cliquer sur Mise en forme de la sélection
  • Dans la boîte de dialogue, régler les valeur de l’axe :
  • Choisir d’afficher les valeurs en ordre inverse

Blandine ALVES - LP AGIE - 29.11.13

1 pyramide des ges8
1. Pyramide des âges
  • Dans l’onglet Sélection active, sélectionner l’axe principal (valeur) et cliquer sur Mise en forme de la sélection
  • Dans la boîte de dialogue, régler les valeurs de l’axe
  • Ne pas choisir d’afficher les valeurs en ordre inverse

Blandine ALVES - LP AGIE - 29.11.13

1 pyramide des ges9
1. Pyramide des âges
  • Dans l’onglet Sélection active, sélectionner l’axe vertical (catégorie)et cliquer sur Mise en forme de la sélection
  • Choisir un nouvel intervalle entre les graduations

Blandine ALVES - LP AGIE - 29.11.13

1 pyramide des ges10
1. Pyramide des âges
  • Pour finir, améliorer l’aspect des titres et légendes et des couleurs :

- Onglet Disposition, Titre du graphique pour donner un nom au graphique

- Onglet Mise en forme pour modifier les couleurs en sélectionnant les éléments à modifier

- Onglet Disposition, Titre des axes pour donner un titre à chaque axe

Blandine ALVES - LP AGIE - 29.11.13

1 pyramide des ges11
1. Pyramide des âges

Résultat final :

Blandine ALVES - LP AGIE - 29.11.13

2 graphique climatique
2. Graphique climatique
  • Utilisé en météorologie
  • Représente la variation mensuelle d'une ou plusieurs variables climatiques

Blandine ALVES - LP AGIE - 29.11.13

2 graphique climatique1
2. Graphique climatique
  • Créer un tableau sur Excel avec les mois de l’année, les précipitations en L/m² et les températures en °C
  • Sélectionner tout le tableau,
  • Cliquer sur l’onglet Insertion, groupe Graphiques, menu Ligne, choisir le modèle de graphique Courbe (le premier)

Blandine ALVES - LP AGIE - 29.11.13

2 graphique climatique2
2. Graphique climatique

L’aperçu du graphique apparait aussitôt :

Blandine ALVES - LP AGIE - 29.11.13

2 graphique climatique3
2. Graphique climatique
  • Cliquer sur l’onglet Création, puis sur Déplacer le graphique dans le groupe Emplacement
  • Déplacer la légende en utilisant le groupe Légende, onglet Disposition, groupe Étiquettes), choisir Afficher la légende en bas

Blandine ALVES - LP AGIE - 29.11.13

2 graphique climatique4
2. Graphique climatique

Il faut ensuite transformer la représentation graphique des précipitations, qui doit se présenter sous la forme d’un histogramme et non d’une courbe.

  • Dans l’onglet Sélection active de l’onglet Disposition, choisir la Série « précipitations en L/m² »
  • Cliquer sur Mise en forme de la sélection

Blandine ALVES - LP AGIE - 29.11.13

2 graphique climatique5
2. Graphique climatique
  • Dans la boîte de dialogue qui s’ouvre, choisir Axe secondaire

Blandine ALVES - LP AGIE - 29.11.13

2 graphique climatique6
2. Graphique climatique
  • Modifier l’aspect de la série « précipitations en L/m² » :
  • Garder la série sélectionnée
  • Dans l’onglet Création, cliquer sur Modifier le type de graphique
  • Dans le menu qui s’affiche, choisir Histogramme groupé

Blandine ALVES - LP AGIE - 29.11.13

2 graphique climatique7
2. Graphique climatique
  • Dans l’onglet Sélection active de l’onglet Disposition, choisir la Série « précipitations en L/m² »
  • Cliquer sur Mise en forme de la sélection
  • Dans la boîte de dialogue qui s’ouvre, choisir Pas d’intervalle sur le curseur largeur de l’intervalle

Blandine ALVES - LP AGIE - 29.11.13

2 graphique climatique8
2. Graphique climatique
  • Pour finir, améliorer l’aspect des titres et légendes et des couleurs :

- Onglet Disposition, Titre du graphique pour donner un nom au graphique

- Onglet Mise en forme pour modifier les couleurs en sélectionnant les éléments à modifier

- Onglet Disposition, Titre des axes pour donner un titre à chaque axe

Blandine ALVES - LP AGIE - 29.11.13

2 graphique climatique9
2. Graphique climatique

Résultat final :

Blandine ALVES - LP AGIE - 29.11.13

3 courbe 2 axes
3. Courbe à 2 axes
  • Cliquer sur Graphique en Colonnes de l’onglet Insertion
  • Créer un tableau sur Excel

Blandine ALVES - LP AGIE - 29.11.13

3 courbe 2 axes1
3. Courbe à 2 axes
  • Lorsque la fenêtre ci-dessous s’ouvre, cliquer sur Ajouter
  • Faire un clic droit sur la fenêtre du graphique, puis choisir Sélectionner des données

Blandine ALVES - LP AGIE - 29.11.13

3 courbe 2 axes2
3. Courbe à 2 axes
  • Dans la fenêtre qui s’ouvre :

- Dans la case du haut : sélectionner la case où est écrit « Quantités » soit B1 du tableau de données

- Dans la case du bas : effacer le contenu puis sélectionner les données de la colonne « Quantités » soit de B2 à B15

- Cliquer sur OK

  • Ajouter à nouveau une donnée :

- Dans la case du haut : sélectionner la case où est écrit « % » soit C1 du tableau de données

- Dans la case du bas : effacer le contenu puis sélectionner les données de la colonne « % » soit de C2 à C15

- Cliquer sur OK

Blandine ALVES - LP AGIE - 29.11.13

3 courbe 2 axes3
3. Courbe à 2 axes
  • Dans la même fenêtre Sélectionner la source de données, cliquer sur Modifier
  • Dans la fenêtre qui s’ouvre : sélectionner les données de la colonne « Produits » du tableau de données, puis cliquer sur OK
  • Cliquer sur OK de la fenêtre Sélectionner la source de données

Blandine ALVES - LP AGIE - 29.11.13

3 courbe 2 axes4
3. Courbe à 2 axes
  • Effectuer un clic droit sur une zone sélectionnée dans le graphique puis choisir Modifier le type de graphique Série de données…
  • Dans le groupe Sélection active de l’onglet Disposition, sélectionner la zone de graphique « % »

Blandine ALVES - LP AGIE - 29.11.13

3 courbe 2 axes5
3. Courbe à 2 axes
  • Sélectionner la courbe dans le graphique, effectuer un clic droit dessus, puis choisir Mettre en forme une série de données…
  • Choisir un graphique Courbes

Blandine ALVES - LP AGIE - 29.11.13

3 courbe 2 axes6
3. Courbe à 2 axes
  • Dans la fenêtre qui s’ouvre, choisir Axe secondaire puis OK

Blandine ALVES - LP AGIE - 29.11.13

3 courbe 2 axes7
3. Courbe à 2 axes
  • Pour finir, améliorer l’aspect des titres et légendes et des couleurs :

- Onglet Disposition, Titre du graphique pour donner un nom au graphique

- Onglet Mise en forme pour modifier les couleurs en sélectionnant les éléments à modifier

- Onglet Disposition, Titre des axes pour donner un titre à chaque axe

Blandine ALVES - LP AGIE - 29.11.13

3 courbe 2 axes8
3. Courbe à 2 axes

Résultat final :

Blandine ALVES - LP AGIE - 29.11.13

4 courbe en z
4. Courbe en Z
  • Créer un tableau sur Excel

Blandine ALVES - LP AGIE - 29.11.13

4 courbe en z1
4. Courbe en Z
  • Sélectionner les données nécessaires du tableau

Blandine ALVES - LP AGIE - 29.11.13

4 courbe en z2
4. Courbe en Z
  • Dans l’onglet Insertion, groupe Graphique, choisir Lignes puis Courbes avec marques

Blandine ALVES - LP AGIE - 29.11.13

4 courbe en z3
4. Courbe en Z
  • Pour finir, améliorer l’aspect des titres et légendes et des couleurs :

- Onglet Disposition, Titre du graphique pour donner un nom au graphique

- Onglet Mise en forme pour modifier les couleurs en sélectionnant les éléments à modifier

- Onglet Disposition, Titre des axes pour donner un titre à chaque axe

Blandine ALVES - LP AGIE - 29.11.13

4 courbe en z4
4. Courbe en Z

Résultat final :

Blandine ALVES - LP AGIE - 29.11.13

5 diagramme gantt
5. Diagramme Gantt
  • Créer un planning d’avancement d’un projet sur Excel avec les tâches, date de début, jours passés, jours restants ainsi que le total

Blandine ALVES - LP AGIE - 29.11.13

5 diagramme gantt1
5. Diagramme Gantt
  • Sélectionner les colonnes du tableau : tâches, dates de début, jours passés, jours restants

Blandine ALVES - LP AGIE - 29.11.13

5 diagramme gantt2
5. Diagramme Gantt
  • Dans le groupe Graphique de l’onglet Insertion, choisir Barres puis Barres 2D empilées

Blandine ALVES - LP AGIE - 29.11.13

5 diagramme gantt3
5. Diagramme Gantt
  • L’aperçu du graphique apparait aussitôt :

Blandine ALVES - LP AGIE - 29.11.13

5 diagramme gantt4
5. Diagramme Gantt
  • Choisir de déplacer le graphique vers une feuille dédiée

Blandine ALVES - LP AGIE - 29.11.13

5 diagramme gantt5
5. Diagramme Gantt
  • Pour enlever la série « date de début »
  • Sélectionner la date de début sur le graphique
  • Effectuer un clic droit puis choisir Mettre en forme le point de données…

- Dans le groupe Remplissage, choisir Aucun remplissage

Blandine ALVES - LP AGIE - 29.11.13

5 diagramme gantt6
5. Diagramme Gantt

Blandine ALVES - LP AGIE - 29.11.13

5 diagramme gantt7
5. Diagramme Gantt
  • Dans le groupe Couleur de la bordure de la boîte de dialogue Mettre en forme le point de données…, choisir Aucun trait

Blandine ALVES - LP AGIE - 29.11.13

5 diagramme gantt8
5. Diagramme Gantt
  • Sélectionner l’axe des X (axe des tâches)
  • Effectuer un clic droit et choisir Mettre en forme l’axe…
  • Dans le groupe Option d’axe, cocher Abscisses en ordre inverse

Blandine ALVES - LP AGIE - 29.11.13

5 diagramme gantt9
5. Diagramme Gantt
  • Sélectionner l’axe des Y (dates)
  • Effectuer un clic droit et choisir Mettre en forme l’axe…

Blandine ALVES - LP AGIE - 29.11.13

5 diagramme gantt10
5. Diagramme Gantt
  • Dans le groupe Option d’axe, entrer les valeurs des dates
  • Choisir Valeur maximale de l’axe

Blandine ALVES - LP AGIE - 29.11.13

5 diagramme gantt11
5. Diagramme Gantt
  • Sélectionner Date début dans la légende puis le supprimer
  • Sélectionner Jours passés et Jours restants :
  • Effectuer un clic droit
  • Choisir Format de la légende
  • Puis choisir Bas

Blandine ALVES - LP AGIE - 29.11.13

5 diagramme gant
5. Diagramme Gant

Résultat final :

Blandine ALVES - LP AGIE - 29.11.13
