Planning de présentation

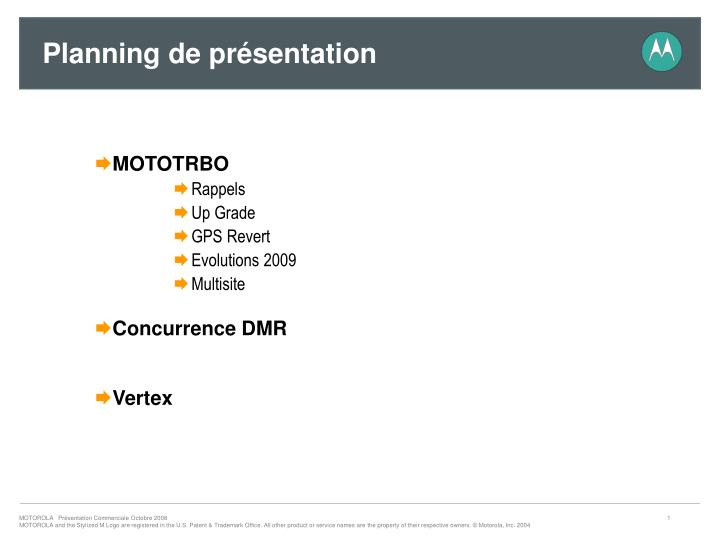

1. Planning de présentation • MOTOTRBO • Rappels • Up Grade • GPS Revert • Evolutions 2009 • Multisite • Concurrence DMR • Vertex

2. MOTOTRBO . .

3. DM3600 / DM3601 DR3000 DP3600 / DP3601 DP3400 /DP3401 DM3400 / DM3401 IMPRES™ Energy et Audio Portfolio MOTOTRBO Series GPS et Text Messaging Services

4. MOTOTRBO Migration de l'analogique • Fonctionnalités analogiques disponibles : • PL/DPL • Squelch • Indicateur d'occupation du canal • Ecoute en clair (Monitor) • Scan • Suppression du canal indésirable • DTMF • Avantages du MOTOTRBO : • Double la capacité • Réduction du coût des infrastructures • Qualité audio incomparable • Diminution du bruit ambiant • Cryptage natif • Augmentation de la durée du temps de parole liée à la Technologie TDMA • IP57 Submersible • Option GPS intégré • Modem intégré • Messages textes • Connexion IP

5. F1 Postes Analogiques Postes Analogiques Scanning Scanning DMR DMR F2 Migration: Terminaux Analogique + DMR Deux fréquences sont nécessaires

6. Postes Analogiques Postes Analogiques F1 F1 F1 F1 DMR DMR F2 Migration: Relais Existant Analogique Même principe pour un relais DMR programmé en mode Analogique Deux fréquences sont nécessaires

7. Client 1 Client 1 DMR DMR Slot 1 Slot 1 Slot 2 Slot 2 Client 2 Client 2 DMR DMR Migration: Relais DMR, mode numérique 1 seule fréquence est nécessaire

8. Ajout d'un relais DMR programmé en Numérique DMR DMR Slot 1 Slot 1 Ancien Relais PMR analogique PL existant MTR2000, MC Compact Scanning Scanning F1 F1 Terminaux Analogiques CP040, Waris, etc Migration: Le balayage permet la mixité F2 F2 Le nouveau réseau numérique discute avec l'ancien réseau PMR analogique PL

9. Up Grade Release 1.2 Décembre 2007 • Améliorations apportées : • Signaux sur connecteur accessoires du relais (Analogique) • Possibilité d'attribuer un code couleur spécifique à chaque canal • Le dernier message envoyé peut être rappelé, édité, modifié, ou renvoyé • Une tonalité de fin d'émission (roger bip) peut être envoyé sur le canal pour signalé qu'il est libre • Basic Privacy : possibilité d'ajouter, par radio, une clé de codage simplifié

10. Up Grade Release 1.3 Juin 2008 • Améliorations apportées : • Signalisation DTMFPermet de numéroter dans un réseau analogique existant. Exemple : Interface téléphonique • Signal de sortie sur l'interface arrière du relaisPermet de contrôler un relais d'antenne extérieur dans le cas d'une base simplifiée. • Accès périphérique autre que PCPermet de se connecter directement à un terminal de données tel qu'un calculateur embarqué dans un bus (sans passer par un PC) • Compatibilité des logiciels CPS & Air Tracer avec Windows Vista Home Premium & Business Editor. • Ajustement automatique, ou manuel, du gain micro en numérique • GPS revert (Mode numérique uniquement)Attribution d'un canal, dans le sens montant, pour les données de localisation.Avantage => Libérer les canaux pour la voix

11. MOTOTRBO: GPS Revert • GPS Data Revert ( Disponible à partir de la Release 1.3) • Les coordonnées de localisation sont transmises sur un canal désigné (dans le sens montant => Mobile vers Base) • => Réduit le trafic sur le canal voix • => Une base par time slot • Conclusion => pour le GPS Revert il faut deux bases : • 1 => Les requêtes descendantes sont faites par la base qui est programmée sur le slot voix • 2 => Les réponses des mobiles arrivent sur la base qui est programmée sur le GPS revert

12. GPS standard Slot 1 – Notification de présence Base Slot 1 Slot 1 - Demande de localisation Réponse de localisation Voix Tx & Rx = slot 1 GPS Tx & Rx = slot 1 • Serveur: • Notification de présence • Localisation

13. GPS Revert Slot 1 – notification de présence Base Slot 1 Slot 1 - Demande de localisation Réponse de localisation • Serveur: • MCDD * • Notification de présence • Localisation Voix Tx & Rx = slot 1 GPS Tx & Rx = slot2 Base Slot 2 * Multi Channel Device Driver

14. Les développements • Consulter régulièrement MOL pour prendre connaissance des applicatifs développés par les partenaires : • Ressource Center • => Application Partners ans Applications • => Partner and Solutions • MOTOTRBO Solution: DMRAlert by ALSATEL (04 Jun 2008 Adobe Acrobat File 736KB)Presentation of DMRALERT an integrated dispatcher solution for fleetmanagement including GPS based localisation. • MOTOTRBO Solution: hermesTRX by hermes microcom (11 Mar 2008 Adobe Acrobat File 651KB)Product Brochure of hermesTRX. hermesTRX is a plug-and-play real time GPS fleet management system using Google™ Earth as its mapping platform. It is configurable through a built-in web server to track and manage vehicles and persons by GPS enabled standard MOTOTRBO™ radios. • MOTOTRBO Solution: RADIOTRACE by SYRADE (04 Jun 2008 Adobe Acrobat File 487KB)RADIOTRACE is a GPS based localisation solution supporting different formats of maps. Chose a site map, a raster map,a professional map (mappoint, ..) or google map, …. And if you can’t chose, use simultaneously different maps ! • MOTOTRBO Solution: DMR921 by ATS (31 Jul 2008 Adobe Acrobat File 856KB)Product ifo sheet about DMR921. The DMR921 disposes of an USB– and a RS232-interface. The required activation of the USB interface for the radio set will be performed by the DMR921. The radio set may be used for many applications with simple instructions via the serial interface. • MOTOTRBO Solution: K-Term 42 a 5-Tone option board by Kilchherr (04 Jun 2008 Adobe Acrobat File 317KB)The K-TERM42 is a tone selective call decoding and encoding module for MOTOTRBO subscribers. It supports following selcal norms: ZVEI1/2/2, CCIR70/100, EEA

15. Prévisions 2009 • Janvier 2009 => (Release 1.4) - Multisites Motorola "IP Site Connect" ( Plusieurs fréquences ) • - Compatibilité des terminaux avec l'infra Simulcast "Selex" ( Une seule fréquence ) • Q2 / 2009 => Activation des entrées/sorties du connecteur accessoires, en numérique (Application Development Kit) (R1.5) • Q3 / 2009 => Interface téléphonique en numérique

16. Release 1.4 …. • Le multisite

17. MOTOTRBO • La dénomination commerciale du multisite MOTOTRBO est : • IP Site Connect

18. MOTOTRBO IP Site Connect: Fonctionnalités • Permet d'interconnecter jusqu'à 15 relais en numérique en IP • Augmente la zone de couverture • Diagnostique et contrôle à distance les alarmes • Changement de site automatique

19. MOTOTRBO IP Site Connect: Changement de site (Roaming) • Les radios utilisent une liste de canaux préprogrammés pour changer automatiquement de site • Les radios balayent la liste de sites et choisissent le site avec le meilleur signal. • Ce site devient, momentanément, le site de rattachement jusqu'à ce que le signal descende en dessous d'un certain seuil • Cette valeur se programme via le CPS • Si le signal descend en dessous du seuil, la radio recherche automatiquement un nouveau site • Si la radio reçoit, d'un nouveau site, un signal supérieur au seuil programmé dans la radio, elle changera automatiquement de site • Pas de changement de site en cours d'appel (comme en 3RP)

20. MOTOTRBO aujourd'hui: Canal Mono site • Chaque relais possède une seule fréquence. • Sur cette fréquence, deux canaux de communication (slots) peuvent être définis. Local Slot Local Slot Local Slot Local Slot Local Slot 1 Local Slot 2 Exemple : 3 relais, 6 canaux locaux indépendants

21. MOTOTRBO IP Site Connect: Canal Multi site INTERNET Local Slot Wide Slot Local Slot Wide Slot Local Slot Wide Slot => 3 relais, 3 canaux locaux indépendants, 1 canal commun multisite (internet)

22. Canal 2 Multisite INTERNET Canal 1 Multisite INTERNET MOTOTRBO IP Site Connect: Canal Multi site Wide Slot wide Slot Wide Slot Wide Slot Wide Slot Wide Slot = > 3 relais, 2 canaux, 2 multisites indépendants (via internet)

23. MOTOTRBO IP Site Connect: Definition du canal • Soit en mode multisites " IP Site Connect " => Canal définit sur plusieurs sites • Soit en mode local => Canal définit localement • Le groupe A et le groupe B fonctionnent comme sur le MOTOTRBO version monosite • Le groupe C est multi site. Si une radio transmet dans le groupe C, tous les relais qui possède dans leur programmation ce groupe C sont activés sur ce canal. INTERNET Local Area Channel Wide Area Channel Local Area Channel Wide Area Channel Groupe C Groupe C Groupe B Groupe A

24. MOTOTRBO IP Site Connect: RDACRemote Diagnostic Access Contol • Diagnostique localement via prise USB ou via le réseau IP • Contrôle de tous les relais via IP

25. MOTOTRBO IP Site Connect: Mise à niveau • Les versions de relais antérieures à la version 1.4 peuvent être upgradées. • Pour bénéficier de la fonction multisite il faut upgrader le logiciel du relais (Gratuit) • Si le client à besoin des remontées d'alarmes il est nécessaire de commander un kit de mise à niveau (hardware)=> Détection défaut du ventilateur et coupure secteur avec passage sur la batterie (Option Payante) • Il est nécessaire de mettre à niveau les radios dans la dernière version logiciel 1.4 • Les applications Data (télémétrie, GPS, Messages textes) sont compatibles avec IP Site Connect

26. MOTOTRBO IP SITE CONNECT: Topologies Réseaux • Topologies de réseaux supportés pour la connexion des sites • Réseaux locaux privés (LANs) • Réseaux étendu (WAN) (Interconnexion de plusieurs LAN) • Liaisons E1 Privées • ADSL • Canopy • RNIS / ISDN • Protocole de commutation "Frame Relay" (Relayage de trames) Topologies non supportées pour la connexion des sites • RTCP • Contraintes de bande passante • Satellite • Latence trop importante

27. Questions ???
