  1. תכנון צלילה בעזרת טבלת דקומפרסיה

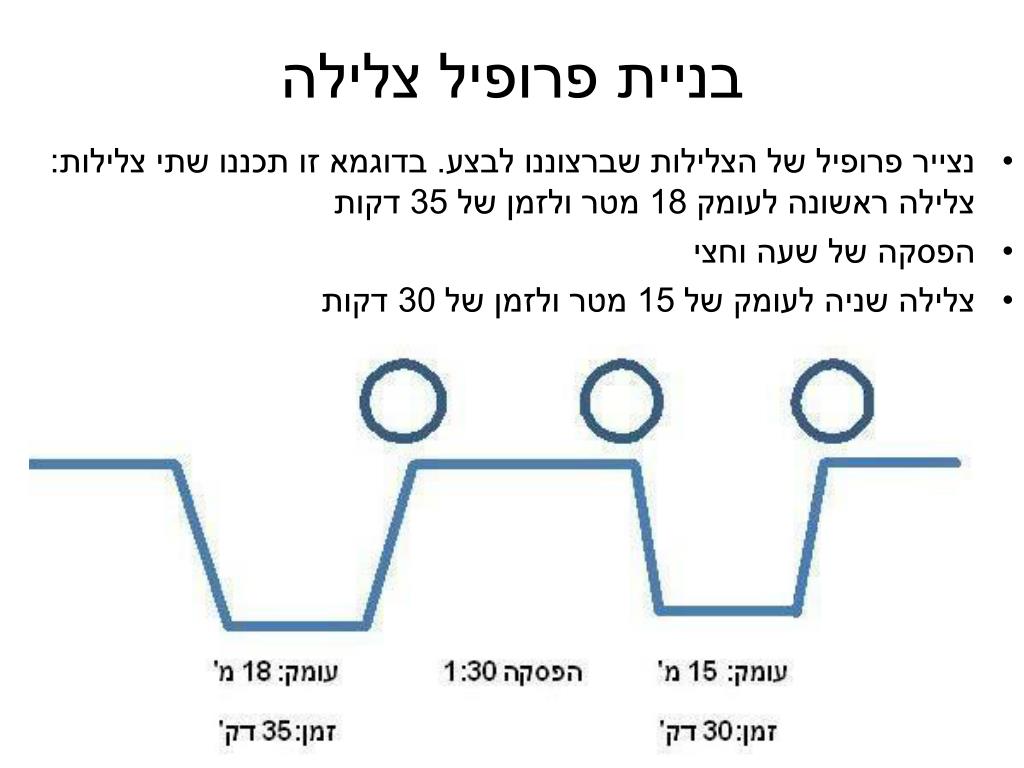

  2. בניית פרופיל צלילה • נצייר פרופיל של הצלילות שברצוננו לבצע. בדוגמא זו תכננו שתי צלילות: צלילה ראשונה לעומק 18 מטר ולזמן של 35 דקות • הפסקה של שעה וחצי • צלילה שניה לעומק של 15 מטר ולזמן של 30 דקות

  3. ונעבור לטבלה הראשונה

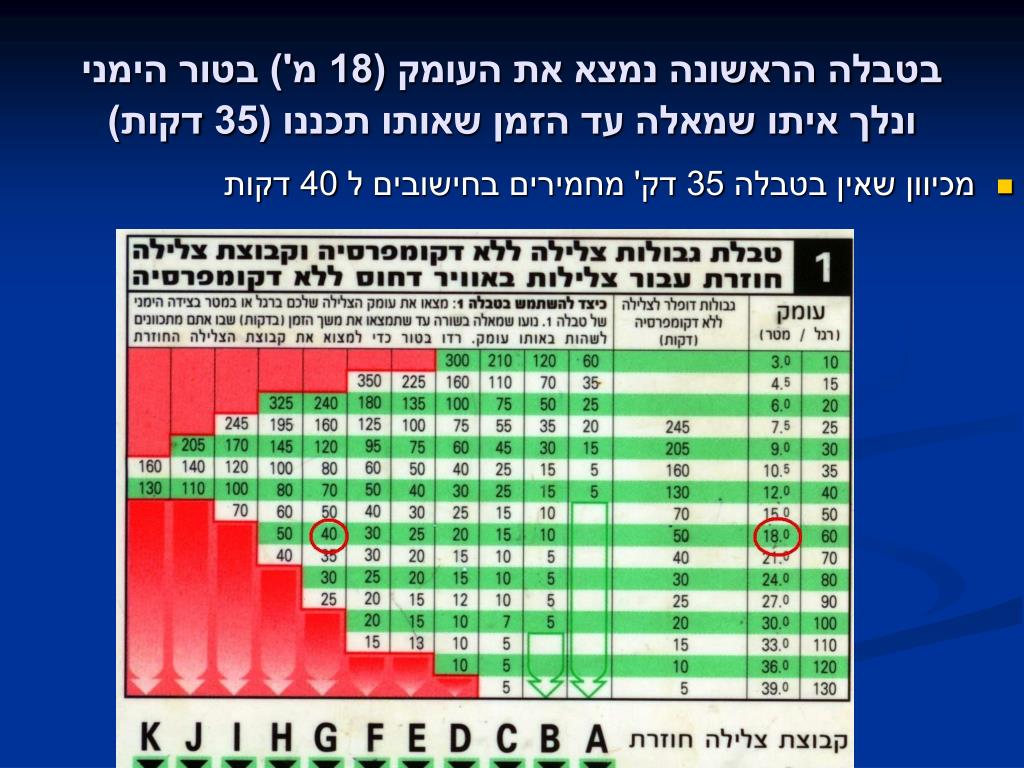

  4. בטבלה הראשונה נמצא את העומק (18 מ') בטור הימני ונלך איתו שמאלה עד הזמן שאותו תכננו (35 דקות) • מכיוון שאין בטבלה 35 דק' מחמירים בחישובים ל 40 דקות

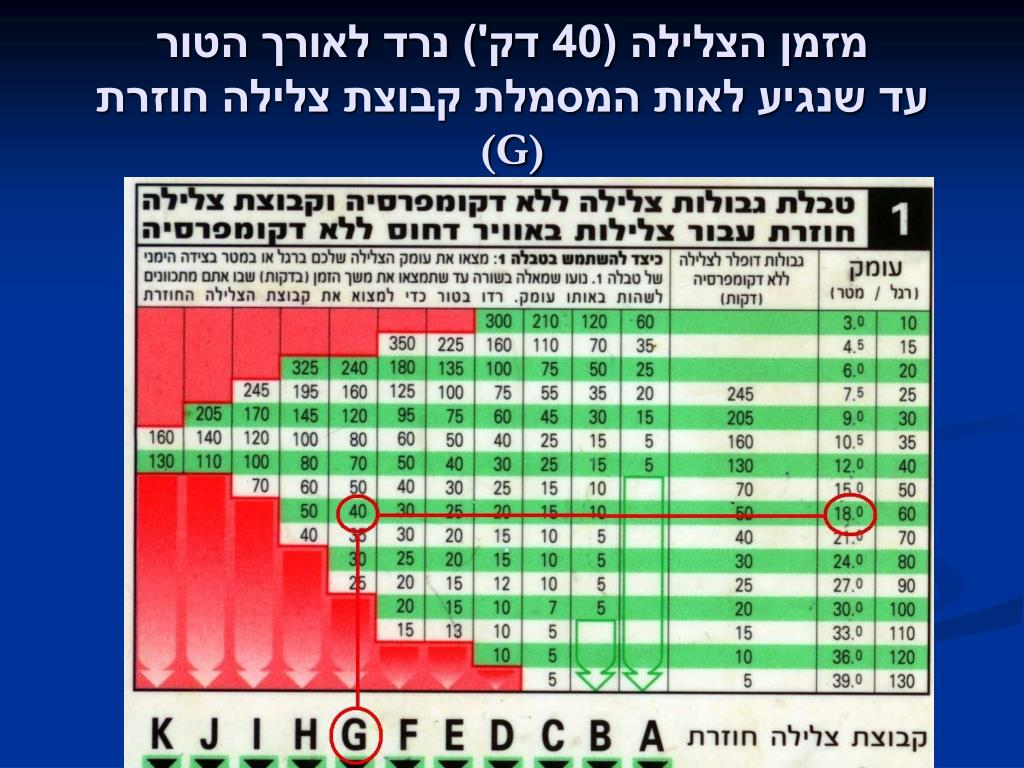

  5. מזמן הצלילה (40 דק') נרד לאורך הטורעד שנגיע לאות המסמלת קבוצת צלילה חוזרת (G)

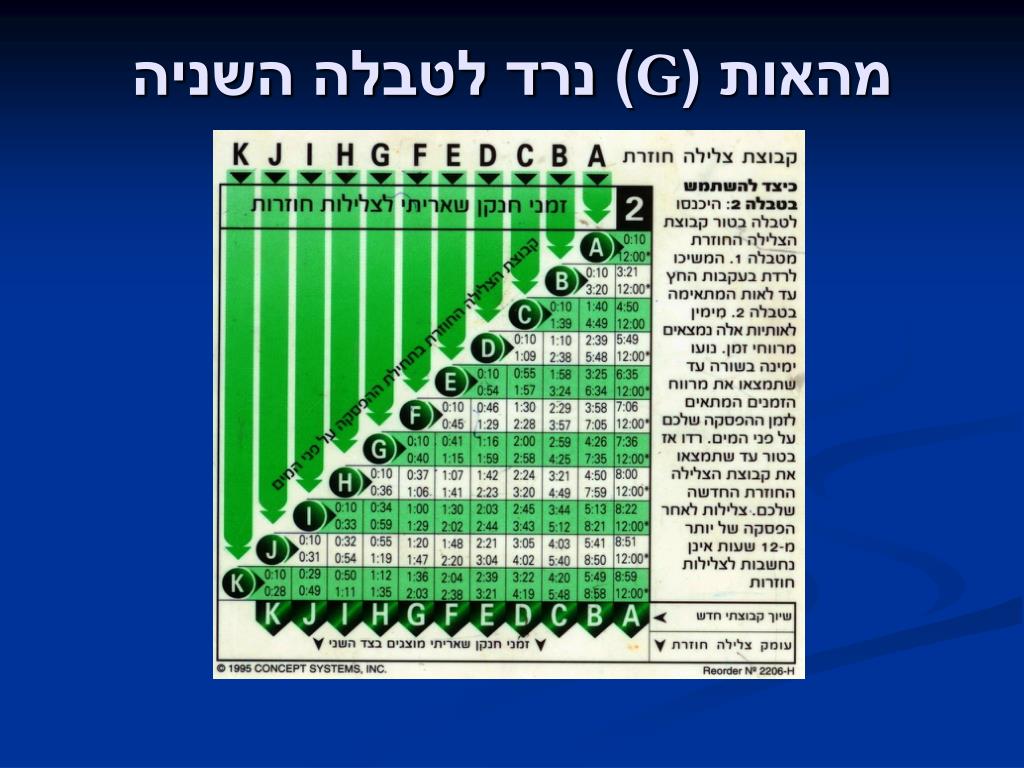

  6. מהאות (G) נרד לטבלה השניה

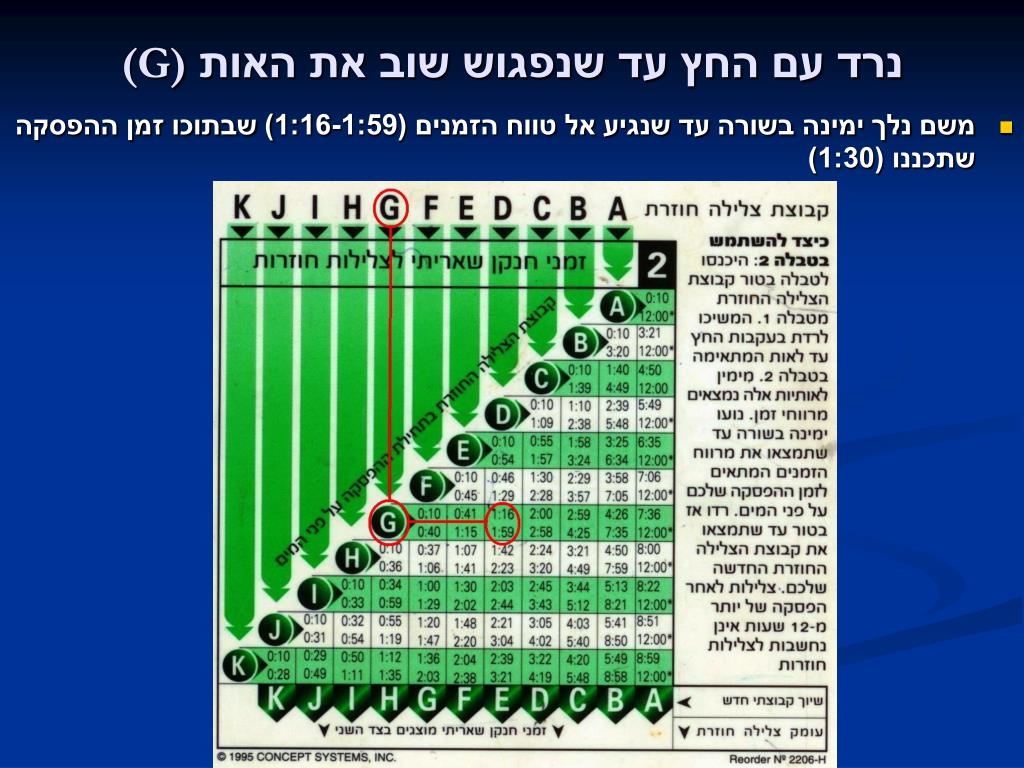

  7. נרד עם החץ עד שנפגוש שוב את האות (G) • משם נלך ימינה בשורה עד שנגיע אל טווח הזמנים (1:16-1:59) שבתוכו זמן ההפסקה שתכננו (1:30)

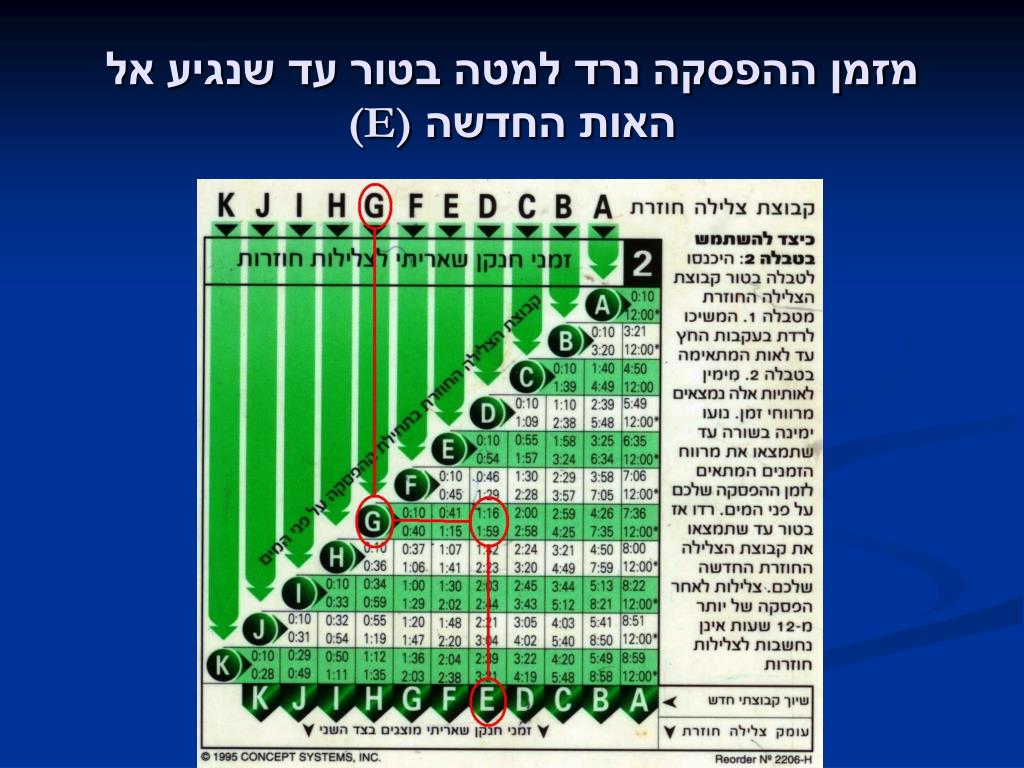

  8. מזמן ההפסקה נרד למטה בטור עד שנגיע אל האות החדשה (E)

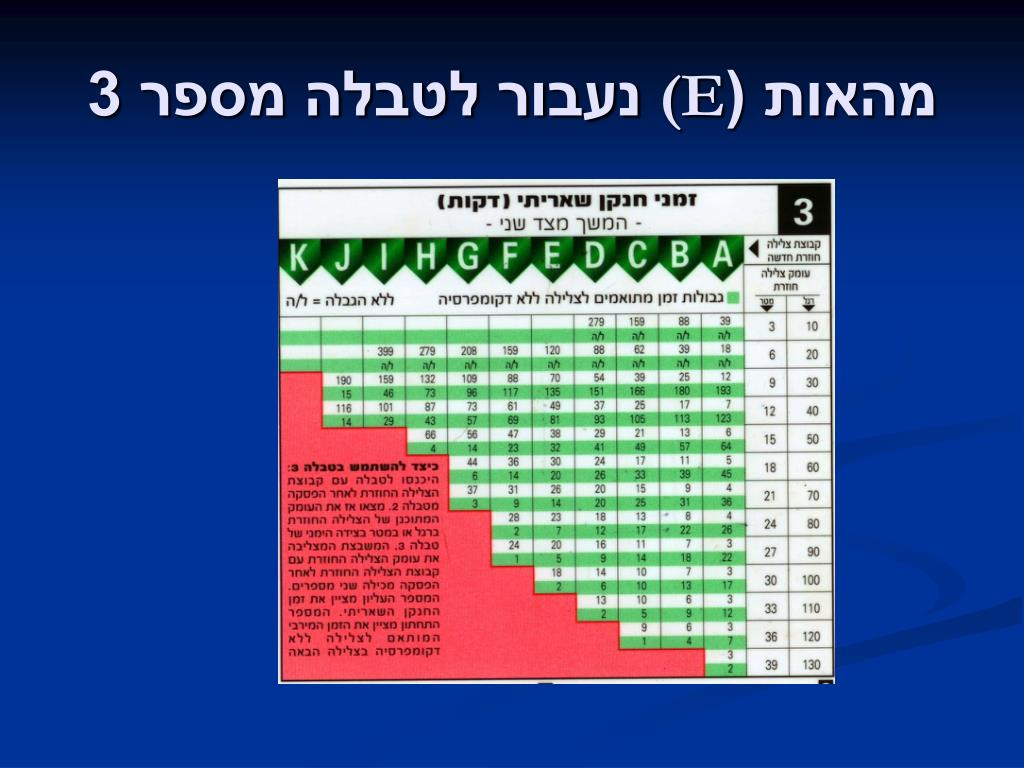

  9. מהאות ((E נעבור לטבלה מספר 3

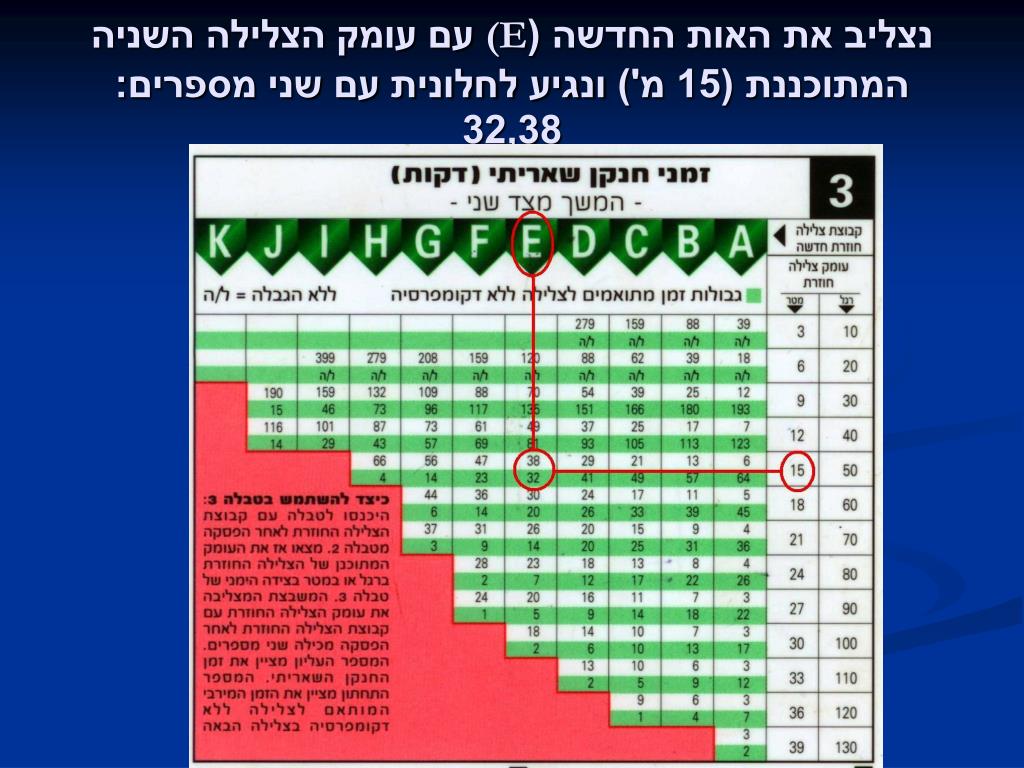

  10. נצליב את האות החדשה ((E עם עומק הצלילה השניה המתוכננת (15 מ') ונגיע לחלונית עם שני מספרים: 32,38

  11. המספר התחתון בחלק הירוק (32 דק') הוא זמן התחתית המקסימלי המותר. נבדוק שהזמן שתכננו (30 דק') לא חורג. (30 ≤ 32) • המספר העליון בחלק הלבן (38 דק') הוא תרגום בדקות של חוב החנקן RNT שנשאר בגוף לאחר ההפסקה (RNT = Residual Nitrogen Time)

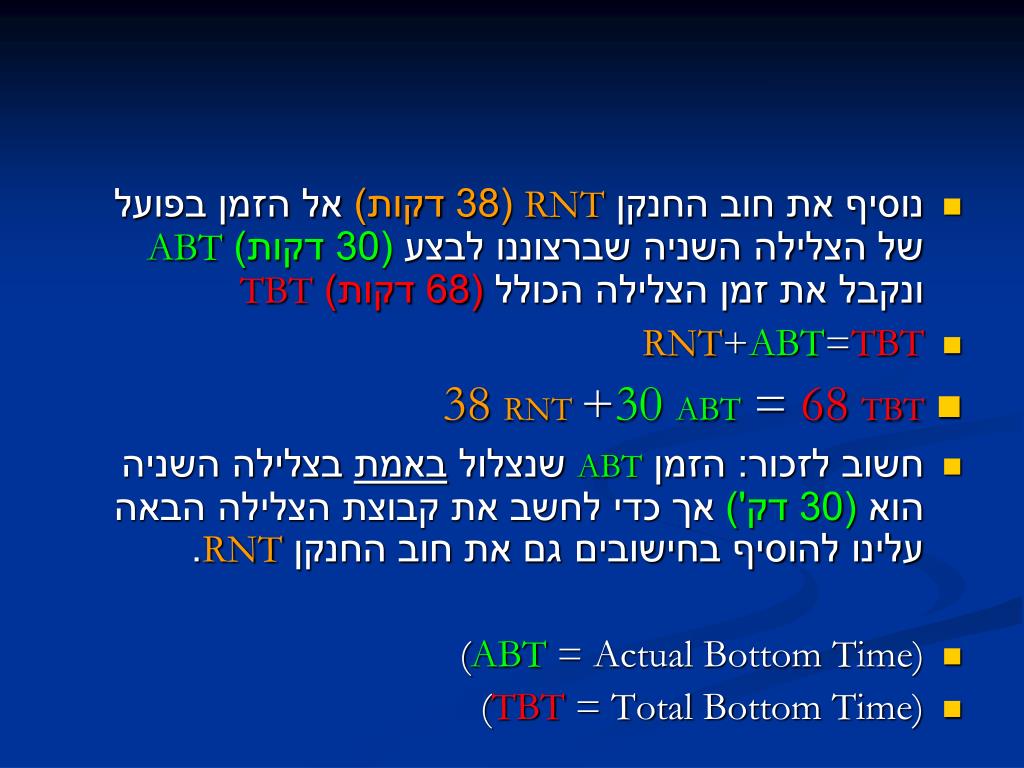

  12. נוסיף את חוב החנקן RNT (38 דקות) אל הזמן בפועל של הצלילה השניה שברצוננו לבצע (30 דקות) ABT ונקבל את זמן הצלילה הכולל (68 דקות) TBT • RNT+ABT=TBT • 38 RNT+30 ABT = 68 TBT • חשוב לזכור: הזמן ABT שנצלול באמת בצלילה השניה הוא (30 דק') אך כדי לחשב את קבוצת הצלילה הבאה עלינו להוסיף בחישובים גם את חוב החנקן RNT. • (ABT = Actual Bottom Time) • (TBT = Total Bottom Time)

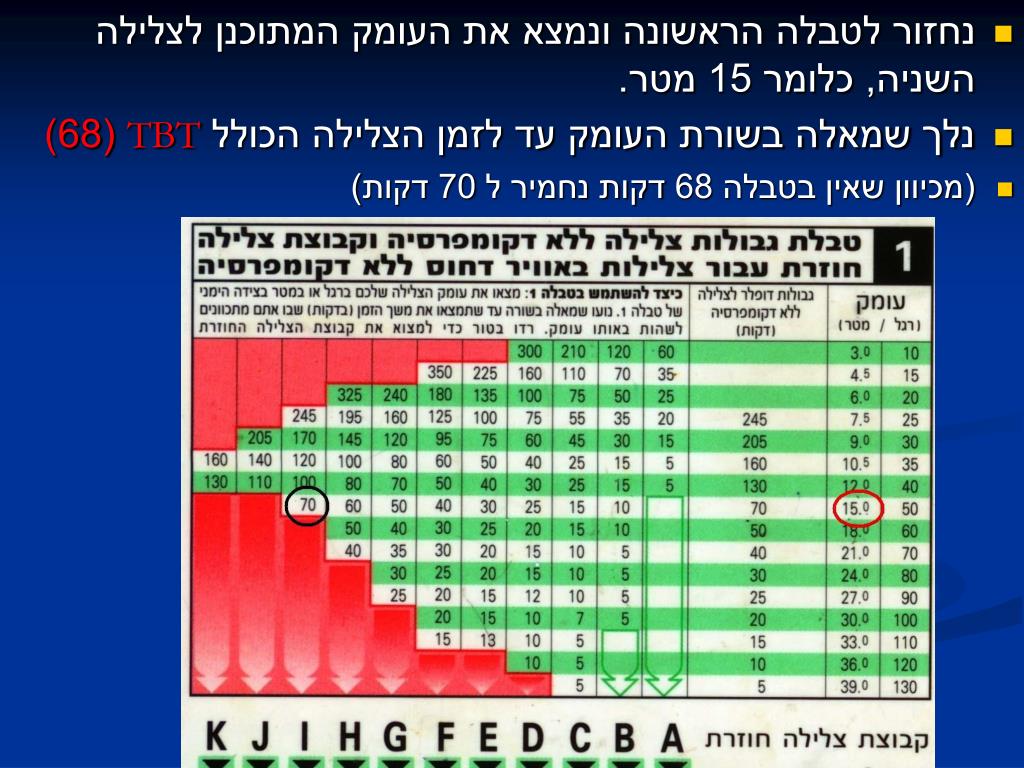

  13. נחזור לטבלה הראשונה ונמצא את העומק המתוכנן לצלילה השניה, כלומר 15 מטר. • נלך שמאלה בשורת העומק עד לזמן הצלילה הכולל TBT(68) • (מכיוון שאין בטבלה 68 דקות נחמיר ל 70 דקות)

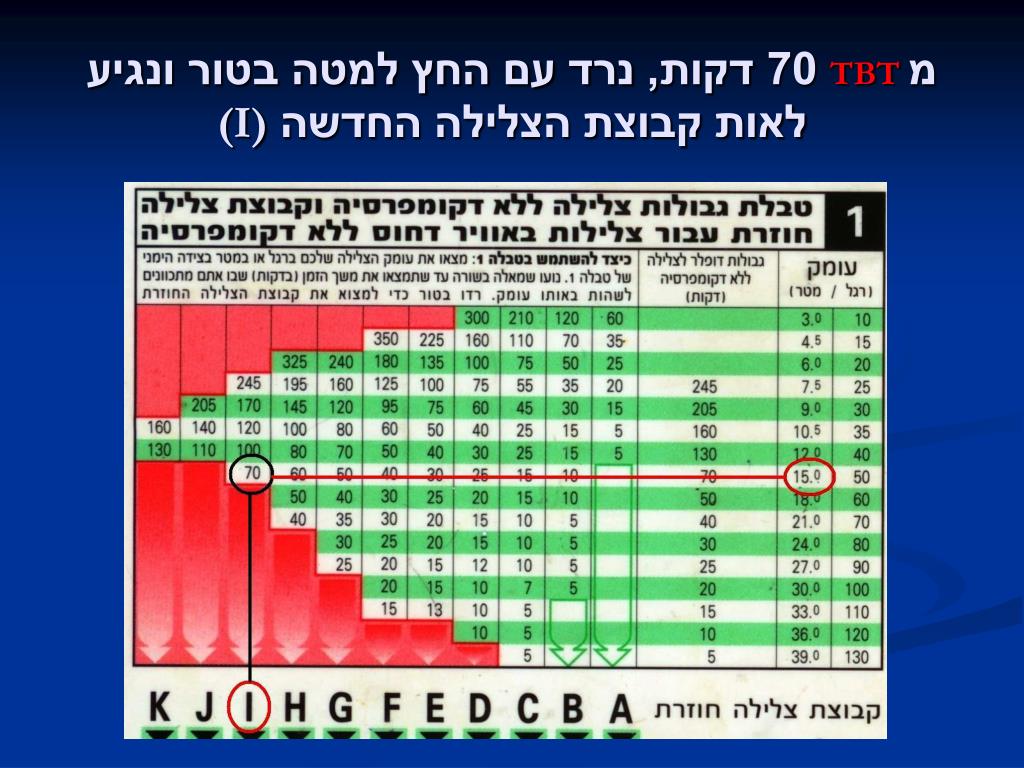

  14. מTBT 70 דקות, נרד עם החץ למטה בטור ונגיע לאות קבוצת הצלילה החדשה (I)

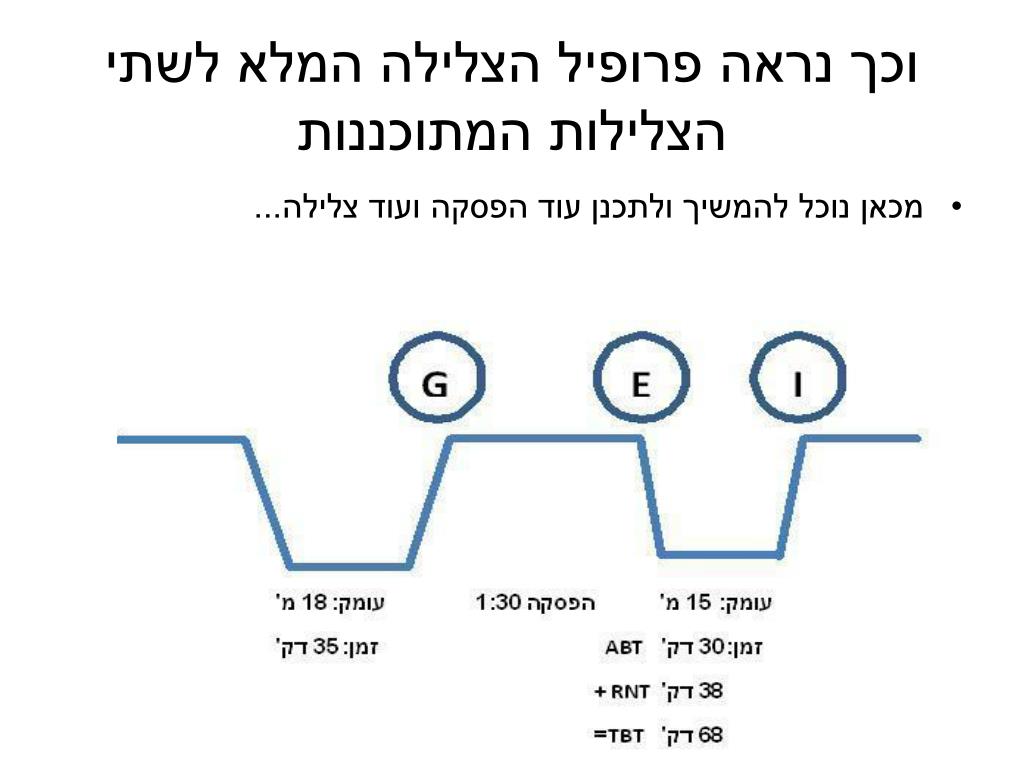

  15. וכך נראה פרופיל הצלילה המלא לשתי הצלילות המתוכננות • מכאן נוכל להמשיך ולתכנן עוד הפסקה ועוד צלילה...
