  1. 湖南大学无线网WLAN建设 湖南大学校园信息化建设与管理办公室 王宇科 二○一○年六月

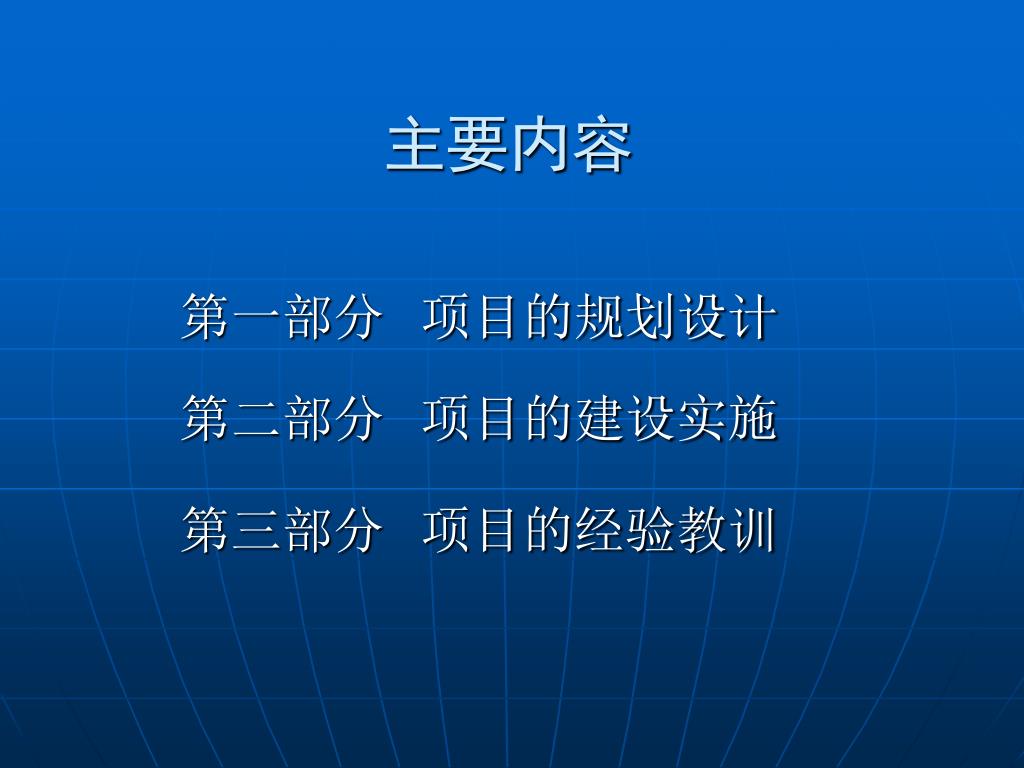

  2. 主要内容 第一部分 项目的规划设计 第二部分 项目的建设实施 第三部分 项目的经验教训

  3. 第一部分 项目的规划设计

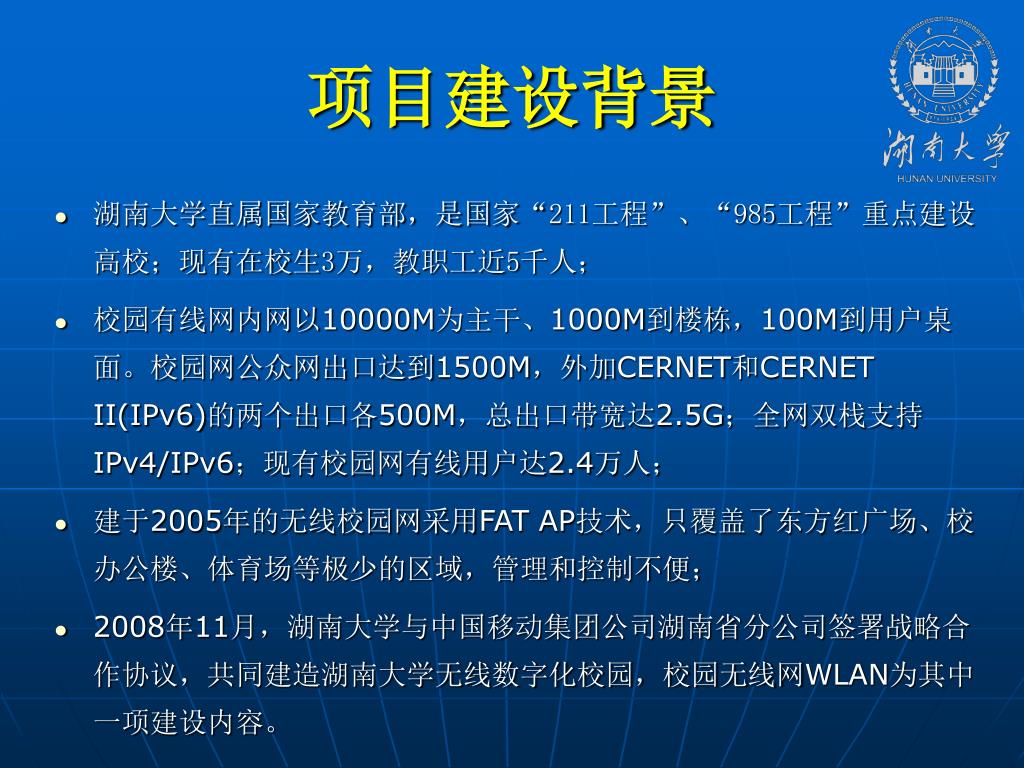

  4. 湖南大学直属国家教育部，是国家“211工程”、“985工程”重点建设高校；现有在校生3万，教职工近5千人；湖南大学直属国家教育部，是国家“211工程”、“985工程”重点建设高校；现有在校生3万，教职工近5千人； 校园有线网内网以10000M为主干、1000M到楼栋，100M到用户桌面。校园网公众网出口达到1500M，外加CERNET和CERNET II(IPv6)的两个出口各500M，总出口带宽达2.5G；全网双栈支持IPv4/IPv6；现有校园网有线用户达2.4万人； 建于2005年的无线校园网采用FAT AP技术，只覆盖了东方红广场、校办公楼、体育场等极少的区域，管理和控制不便； 2008年11月，湖南大学与中国移动集团公司湖南省分公司签署战略合作协议，共同建造湖南大学无线数字化校园，校园无线网WLAN为其中一项建设内容。 项目建设背景

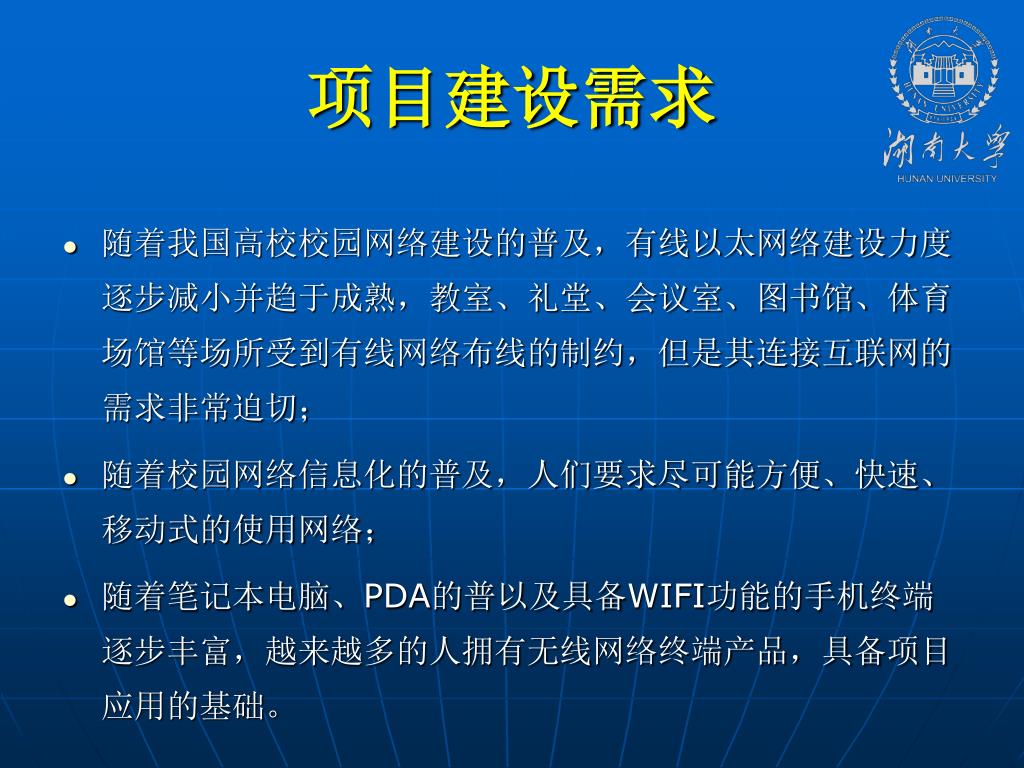

  5. 随着我国高校校园网络建设的普及，有线以太网络建设力度逐步减小并趋于成熟，教室、礼堂、会议室、图书馆、体育场馆等场所受到有线网络布线的制约，但是其连接互联网的需求非常迫切；随着我国高校校园网络建设的普及，有线以太网络建设力度逐步减小并趋于成熟，教室、礼堂、会议室、图书馆、体育场馆等场所受到有线网络布线的制约，但是其连接互联网的需求非常迫切； 随着校园网络信息化的普及，人们要求尽可能方便、快速、移动式的使用网络； 随着笔记本电脑、PDA的普以及具备WIFI功能的手机终端逐步丰富，越来越多的人拥有无线网络终端产品，具备项目应用的基础。 项目建设需求

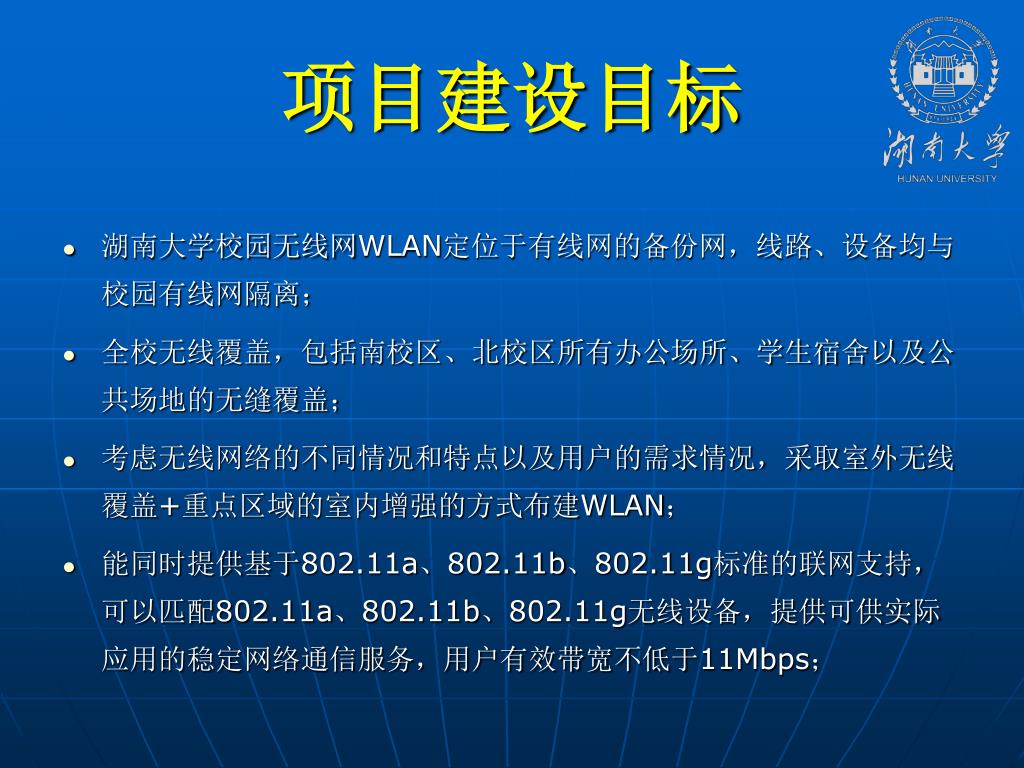

  6. 湖南大学校园无线网WLAN定位于有线网的备份网，线路、设备均与校园有线网隔离；湖南大学校园无线网WLAN定位于有线网的备份网，线路、设备均与校园有线网隔离； 全校无线覆盖，包括南校区、北校区所有办公场所、学生宿舍以及公共场地的无缝覆盖； 考虑无线网络的不同情况和特点以及用户的需求情况，采取室外无线覆盖+重点区域的室内增强的方式布建WLAN； 能同时提供基于802.11a、802.11b、802.11g标准的联网支持，可以匹配802.11a、802.11b、802.11g无线设备，提供可供实际应用的稳定网络通信服务，用户有效带宽不低于11Mbps； 项目建设目标

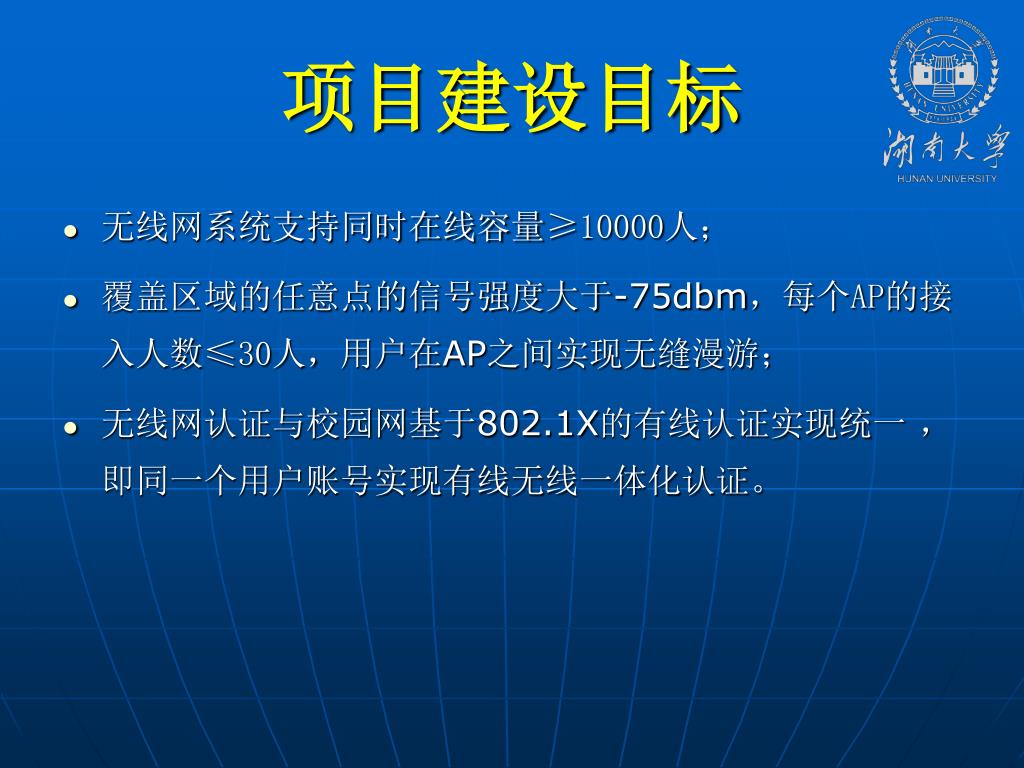

  7. 无线网系统支持同时在线容量≥10000人； 覆盖区域的任意点的信号强度大于-75dbm，每个AP的接入人数≤30人，用户在AP之间实现无缝漫游； 无线网认证与校园网基于802.1X的有线认证实现统一 ，即同一个用户账号实现有线无线一体化认证。 项目建设目标

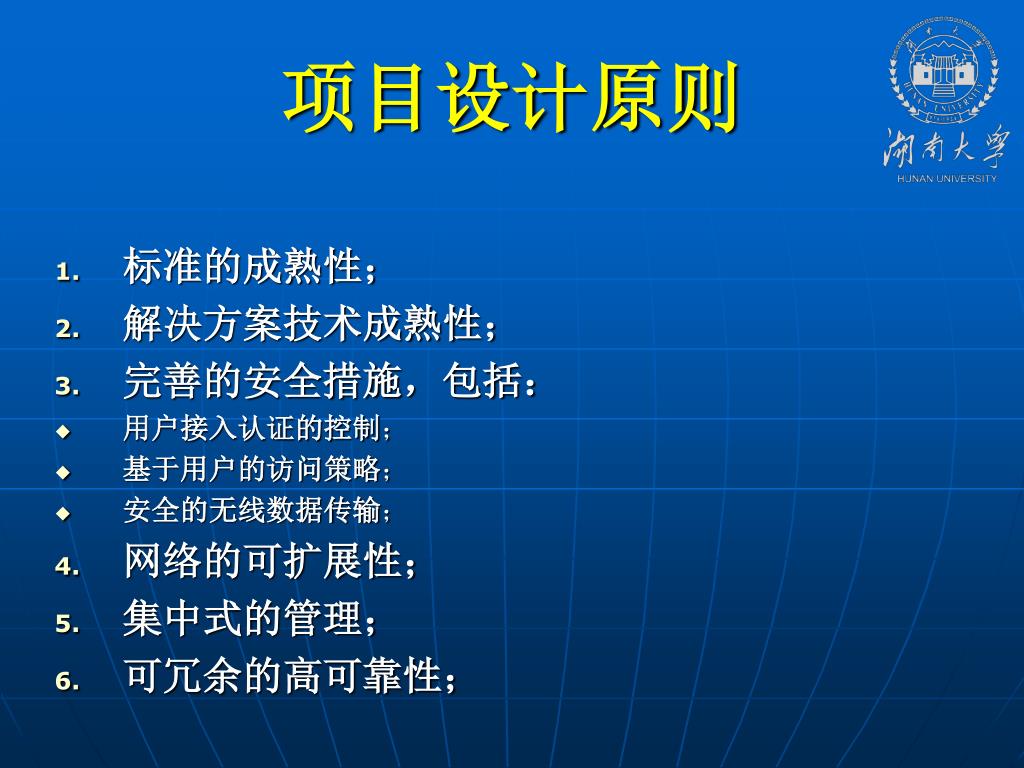

  8. 标准的成熟性； 解决方案技术成熟性； 完善的安全措施，包括： 用户接入认证的控制； 基于用户的访问策略； 安全的无线数据传输； 网络的可扩展性； 集中式的管理； 可冗余的高可靠性； 项目设计原则

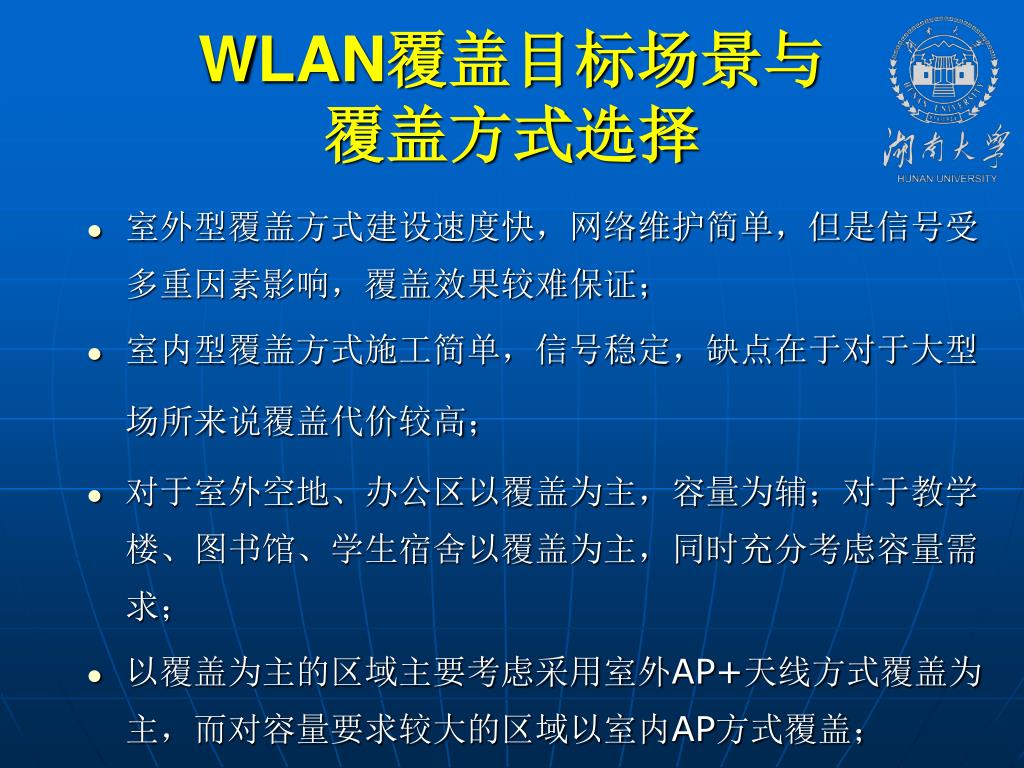

  9. WLAN覆盖目标场景与覆盖方式选择 • 室外型覆盖方式建设速度快，网络维护简单，但是信号受多重因素影响，覆盖效果较难保证； • 室内型覆盖方式施工简单，信号稳定，缺点在于对于大型场所来说覆盖代价较高； • 对于室外空地、办公区以覆盖为主，容量为辅；对于教学楼、图书馆、学生宿舍以覆盖为主，同时充分考虑容量需求； • 以覆盖为主的区域主要考虑采用室外AP+天线方式覆盖为主，而对容量要求较大的区域以室内AP方式覆盖；

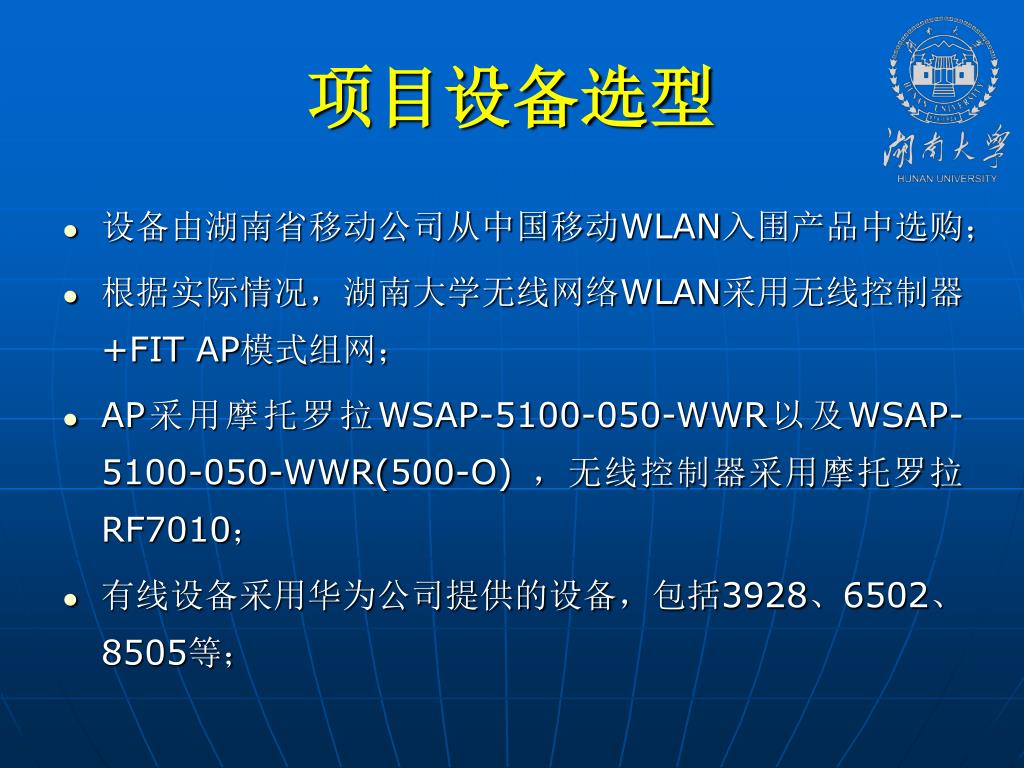

  10. 设备由湖南省移动公司从中国移动WLAN入围产品中选购；设备由湖南省移动公司从中国移动WLAN入围产品中选购； 根据实际情况，湖南大学无线网络WLAN采用无线控制器+FIT AP模式组网； AP采用摩托罗拉WSAP-5100-050-WWR以及WSAP-5100-050-WWR(500-O) ，无线控制器采用摩托罗拉RF7010； 有线设备采用华为公司提供的设备，包括3928、6502、8505等； 项目设备选型

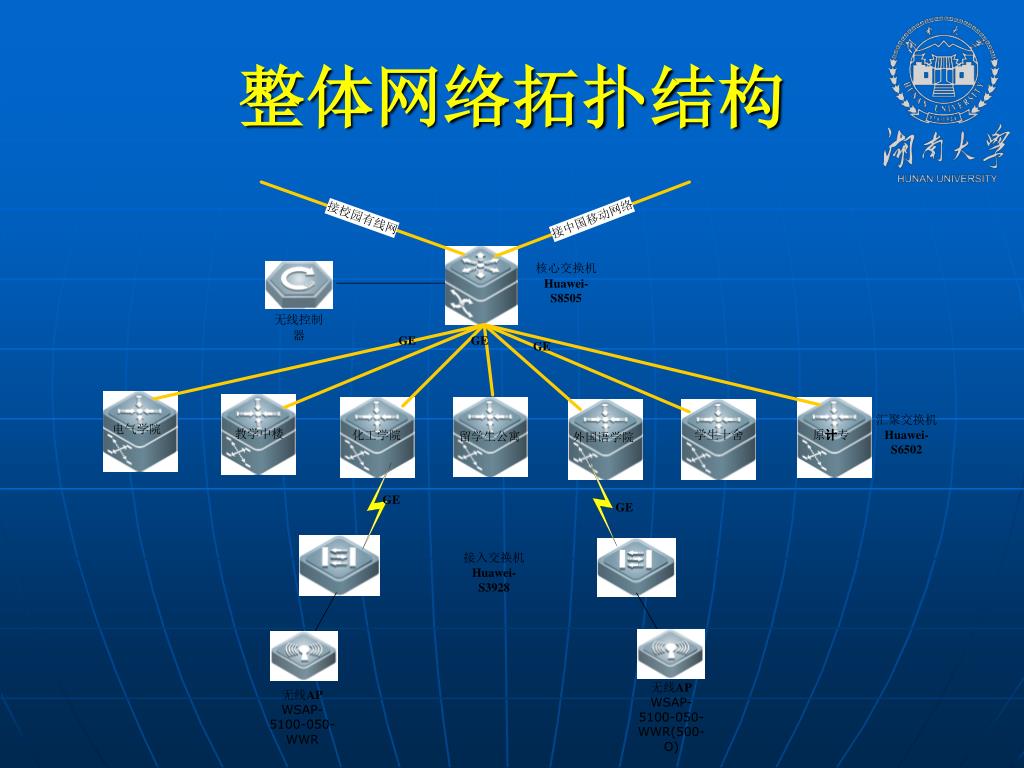

  11. 整体网络拓扑结构

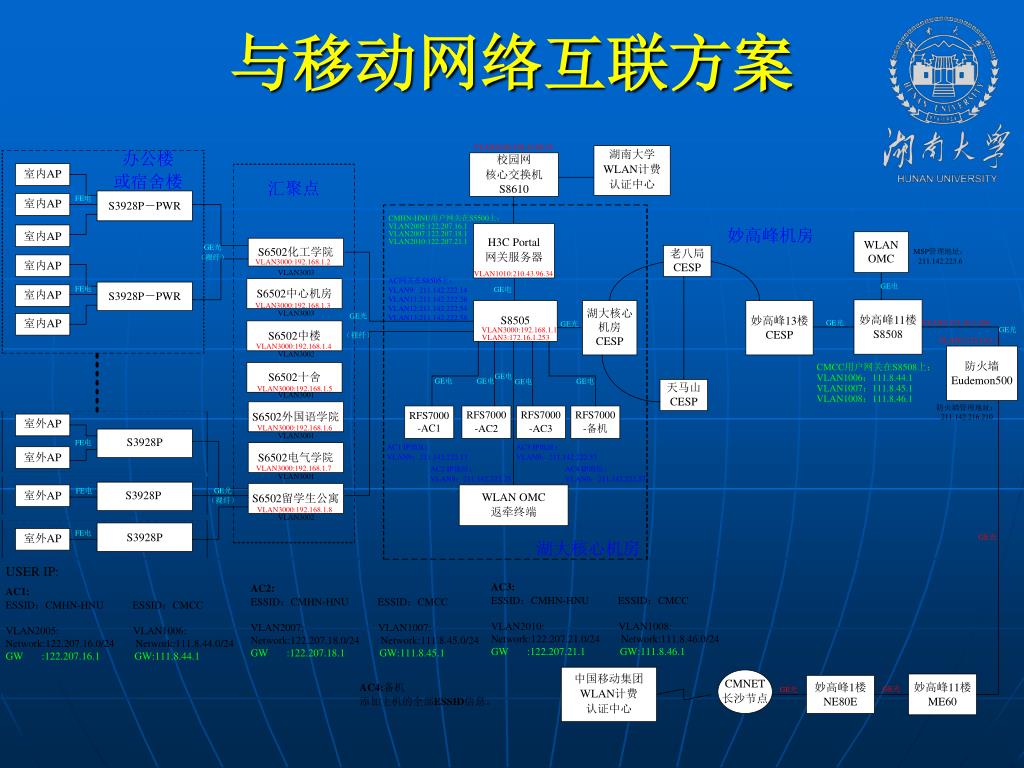

  12. 与移动网络互联方案

  13. 第二部分 项目的建设实施

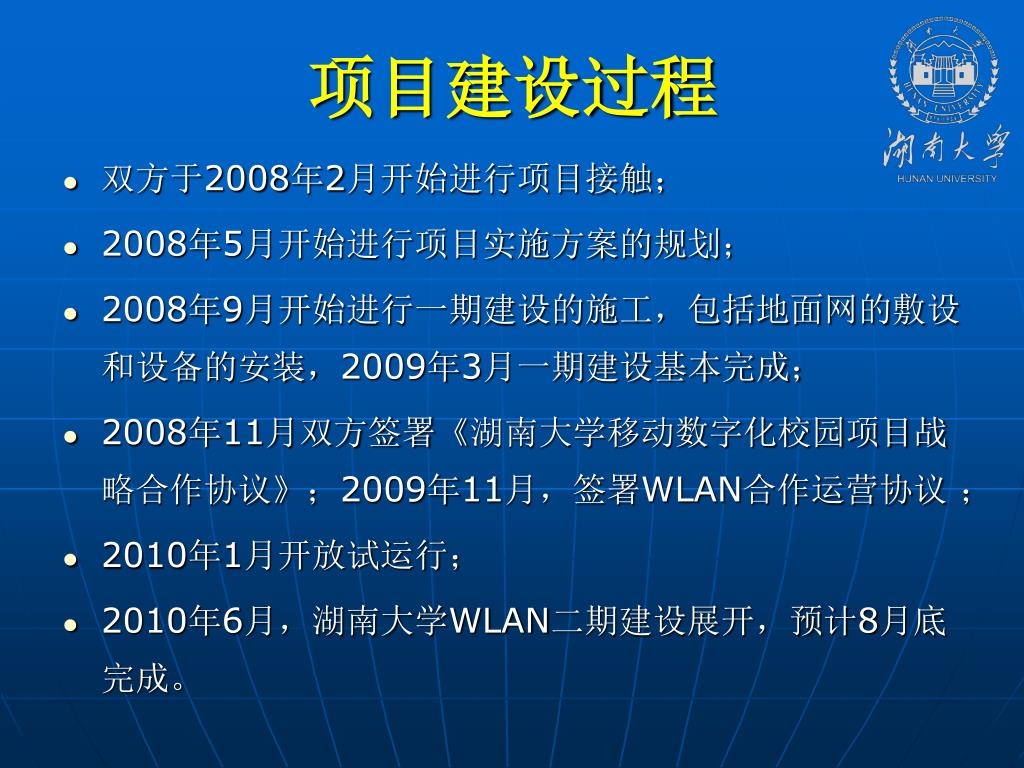

  14. 双方于2008年2月开始进行项目接触； 2008年5月开始进行项目实施方案的规划； 2008年9月开始进行一期建设的施工，包括地面网的敷设和设备的安装，2009年3月一期建设基本完成； 2008年11月双方签署《湖南大学移动数字化校园项目战略合作协议》；2009年11月，签署WLAN合作运营协议 ； 2010年1月开放试运行； 2010年6月，湖南大学WLAN二期建设展开，预计8月底完成。 项目建设过程

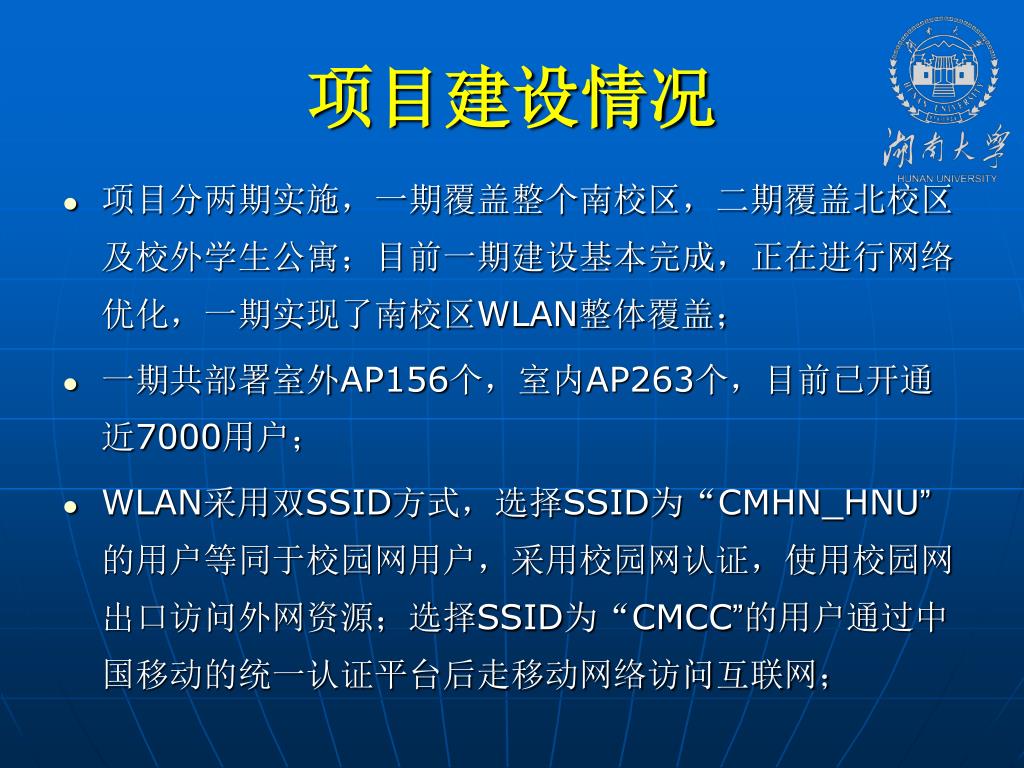

  15. 项目分两期实施，一期覆盖整个南校区，二期覆盖北校区及校外学生公寓；目前一期建设基本完成，正在进行网络优化，一期实现了南校区WLAN整体覆盖；项目分两期实施，一期覆盖整个南校区，二期覆盖北校区及校外学生公寓；目前一期建设基本完成，正在进行网络优化，一期实现了南校区WLAN整体覆盖； 一期共部署室外AP156个，室内AP263个，目前已开通近7000用户； WLAN采用双SSID方式，选择SSID为“CMHN_HNU”的用户等同于校园网用户，采用校园网认证，使用校园网出口访问外网资源；选择SSID为“CMCC”的用户通过中国移动的统一认证平台后走移动网络访问互联网； 项目建设情况

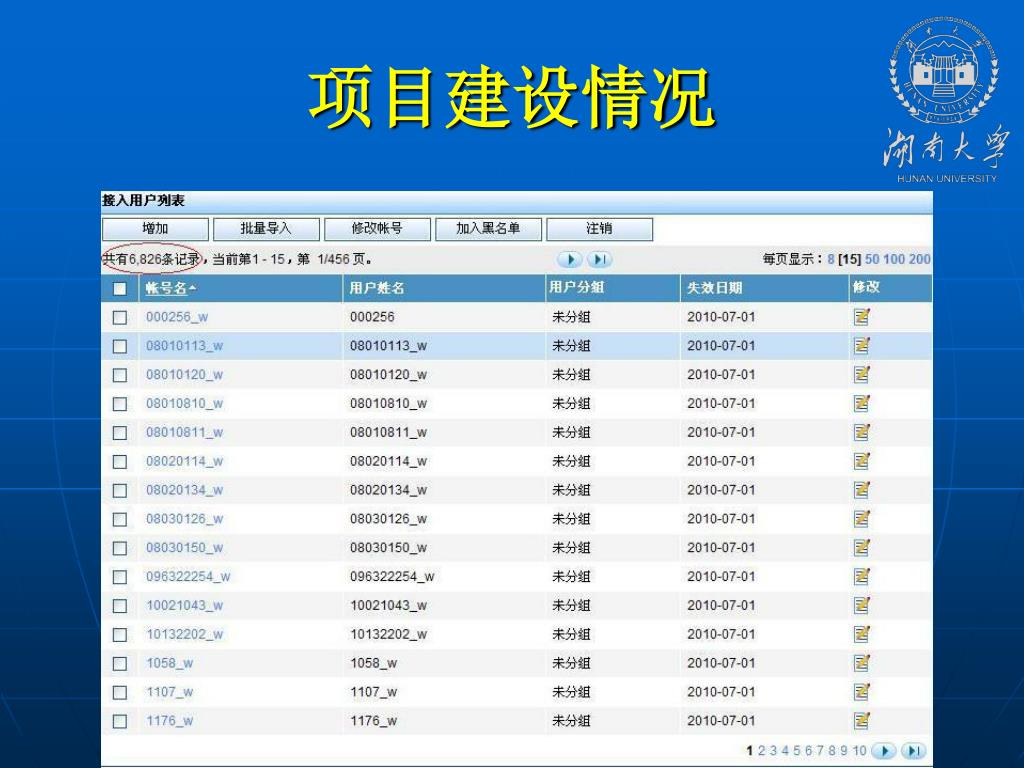

  16. 项目建设情况

  17. 第三部分 项目的经验教训

  18. 项目建设中的问题 • 项目前期与移动公司沟通不畅，导致建设方案与校方的需求有偏差； • 校方对项目承建公司的影响有限，导致项目进展未如人意，项目进度比原计划严重滞后； • 方案制定时基于FIT AP的建设经验不足，导致网络覆盖情况与预期有差距； • 对无线网络后期的优化工作预计不足，人力物力无法充分保障，导致项目竣工时间滞后。

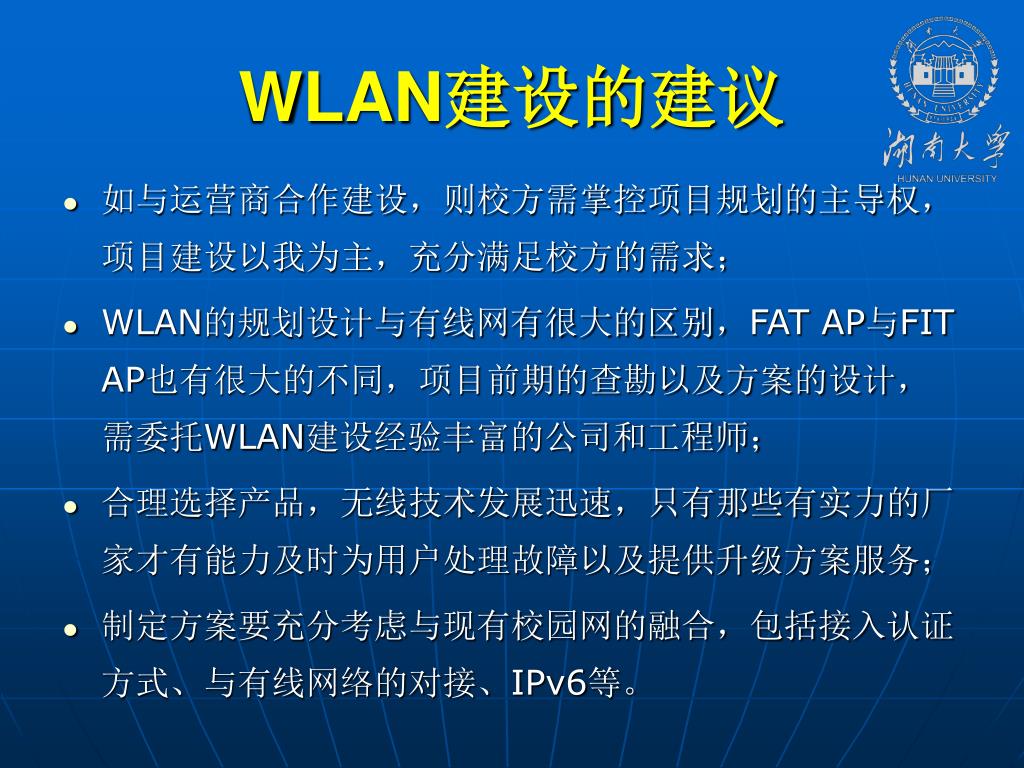

  19. 如与运营商合作建设，则校方需掌控项目规划的主导权，项目建设以我为主，充分满足校方的需求；如与运营商合作建设，则校方需掌控项目规划的主导权，项目建设以我为主，充分满足校方的需求； WLAN的规划设计与有线网有很大的区别，FAT AP与FIT AP也有很大的不同，项目前期的查勘以及方案的设计，需委托WLAN建设经验丰富的公司和工程师； 合理选择产品，无线技术发展迅速，只有那些有实力的厂家才有能力及时为用户处理故障以及提供升级方案服务； 制定方案要充分考虑与现有校园网的融合，包括接入认证方式、与有线网络的对接、IPv6等。 WLAN建设的建议

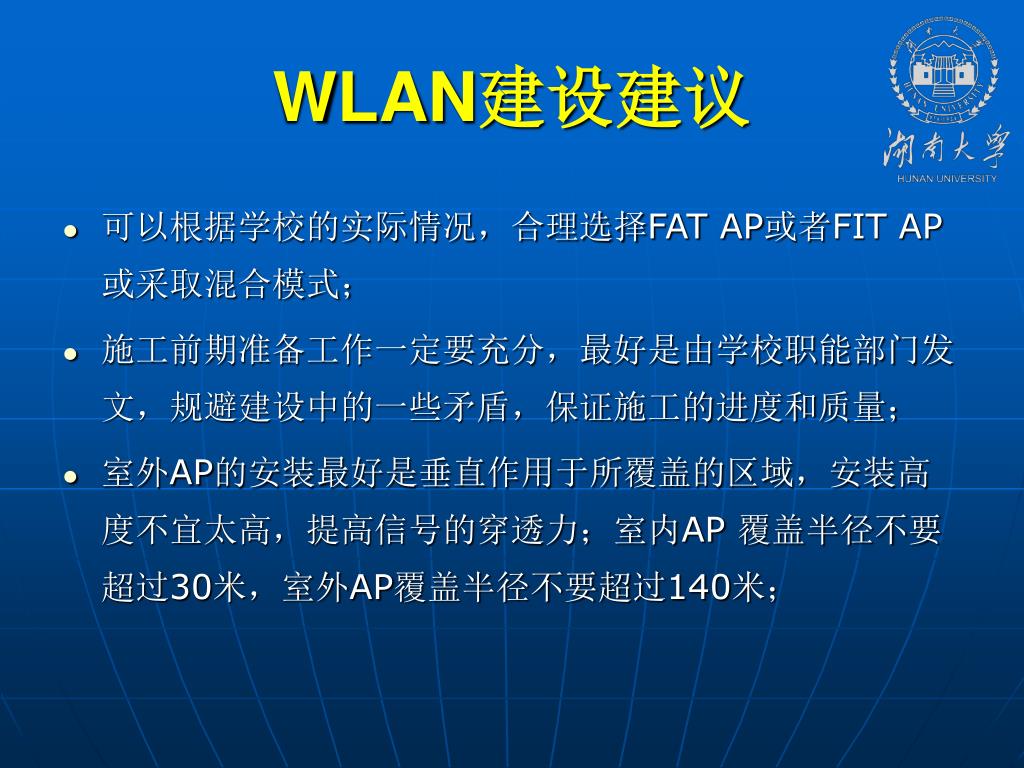

  20. 可以根据学校的实际情况，合理选择FAT AP或者FIT AP或采取混合模式； 施工前期准备工作一定要充分，最好是由学校职能部门发文，规避建设中的一些矛盾，保证施工的进度和质量； 室外AP的安装最好是垂直作用于所覆盖的区域，安装高度不宜太高，提高信号的穿透力；室内AP 覆盖半径不要超过30米，室外AP覆盖半径不要超过140米； WLAN建设建议

  21. 热忱欢迎各位嘉宾到湖南大学指导工作
