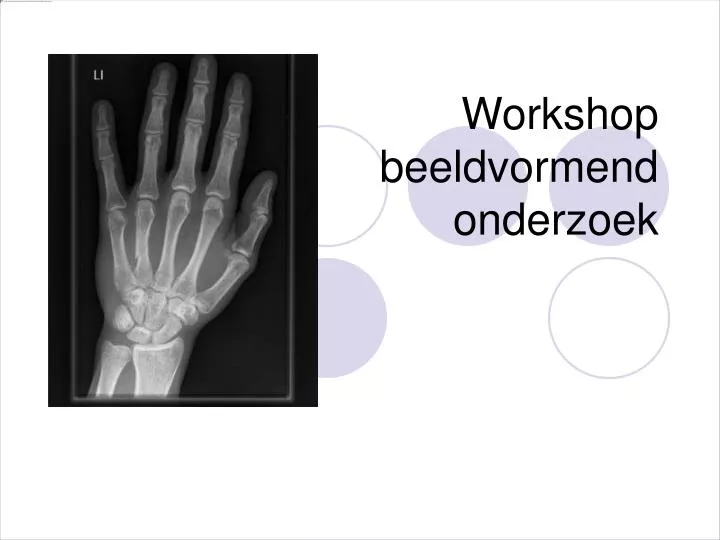

Workshop beeldvormend onderzoek. Wat zijn beeldvormende technieken. Röntgen(contrast)onderzoek CT-scan Echografie Magnetische resonantie PET-scan. R ÖNTGENFOTO.
E N D
Wat zijn beeldvormende technieken • Röntgen(contrast)onderzoek • CT-scan • Echografie • Magnetische resonantie • PET-scan
RÖNTGENFOTO • Op een thoraxfoto kunnen onder andere de contouren (de omtrek) van het hart worden waargenomen. Afwijkingen aan de omtrek kunnen belangrijke aanwijzingen geven over de aard van de aandoening.Gewoonlijk worden er twee foto's van de borstkas gemaakt. Eén waarbij de röntgenstralen van achteren naar voren door de borstkas gaan en één waarbij de röntgenstralen zijwaarts door de borstkas gaan.
Wat is een MRI-scan • MRI is een afkorting van magnetic resonance imaging, ook genoemd magneetscan

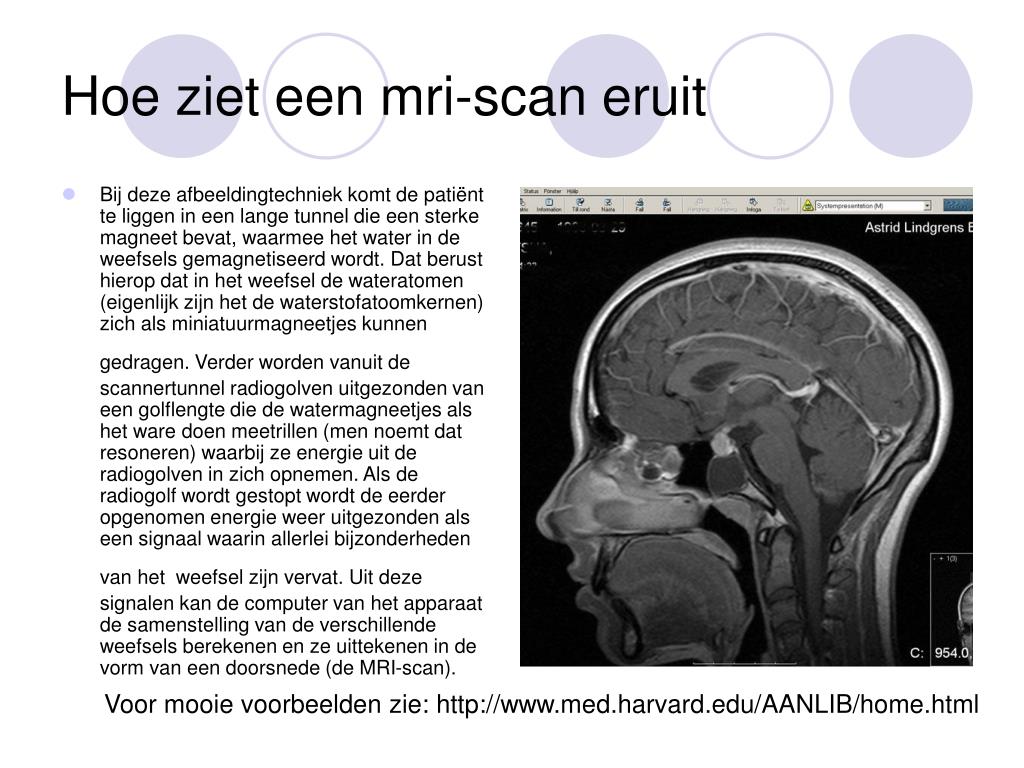

Hoe ziet een mri-scan eruit • Bij deze afbeeldingtechniek komt de patiënt te liggen in een lange tunnel die een sterke magneet bevat, waarmee het water in de weefsels gemagnetiseerd wordt. Dat berust hierop dat in het weefsel de wateratomen (eigenlijk zijn het de waterstofatoomkernen) zich als miniatuurmagneetjes kunnen gedragen. Verder worden vanuit descannertunnel radiogolven uitgezonden van een golflengte die de watermagneetjes als het ware doen meetrillen (men noemt dat resoneren) waarbij ze energie uit de radiogolven in zich opnemen. Als de radiogolf wordt gestopt wordt de eerder opgenomen energie weer uitgezonden als een signaal waarin allerlei bijzonderheden van hetweefsel zijn vervat. Uit deze signalen kan de computer van het apparaat de samenstelling van de verschillende weefsels berekenen en ze uittekenen in de vorm van een doorsnede (de MRI-scan). Voor mooie voorbeelden zie: http://www.med.harvard.edu/AANLIB/home.html
Een röntgenfoto is een soort portret waarop men verschijnt in dezelfde houding als waarin men is gefotografeerd, terwijl een CT-scan eigenlijk een doorsnede is door het lichaam die door de computer is getekend. Dat heeft te maken met de manier waarop een CT-scan wordt gemaakt. Men moet daarvoor onbewegelijk liggen op een soort matras, terwijl het lichaamsdeel waar het omgaat, bijvoorbeeld de schedel, in de opening ligt van de eigenlijke scanner, een soort ring waaruit met een dunne Röntgenstraal een plakje van de schedel vanuit verschillende richtingen wordt beschenen (gescand). Hierna schuift men een eindje op waardoor een volgende plak kan worden gescand. Wat is een CT-scan
CT-scan • Als de afbeelding van weke delen op de CT-scan toch nog niet voldoet, kan jodiumhoudend contrast worden gebruikt om dit duidelijker te maken. Op een gewone CT-scan zijn sommige hersentumoren namelijk niet goed van het omgevende gezonde hersenweefsel te onderscheiden. Er wordt dan contrastvloeistof in een ader ingespoten. Omdat de normale haarvaten (capillairen) van de hersenen ondoordringbaar zijn voor de contraststof, komt er geen contrast in de gezonde hersengebieden, maar uit de haarvaten van tumoren die wel doorgankelijk zijn, lekt er contraststof in het tumorweefsel dat hierdoor zichtbaar wordt, men noemt dit aankleuring, omdat het op de foto witter van kleur is dan de omgeving.

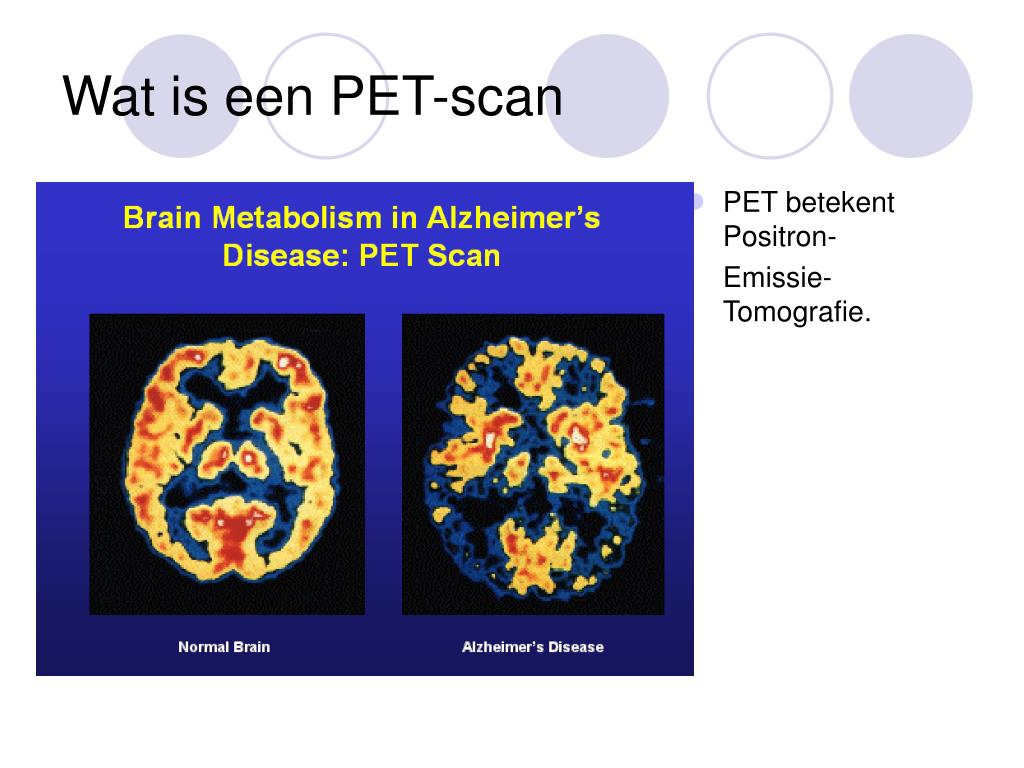

Wat is een PET-scan • PET betekent Positron- Emissie-Tomografie.
De PET-scan Dit is ook een methode om het inwendige van een mens zichtbaar te maken. Hierbij wordt een speciale radioactieve stof ingespoten, die zich vervolgens in het lichaam verspreidt. De radioactieve stof zendt straling uit, die met detectoren kan worden waargenomen. De PET-machine is in staat de plaats vanwaar de straling kwam, vast te leggen. De beelden die hierdoor ontstaan lijken wel op die van röntgenfoto's, alleen is er meer informatie uit te halen. Voor het proces is het dus wel nodig om de patiënt met een radioactieve stof in te spuiten
Wat is een echografie • Echografie, ook wel echoscopie genoemd, is een techniek die gebruik maakt van geluidsgolven die zich door het lichaam verplaatsen en op grensvlakken tussen zachte en hardere structuren reflecteren. Deze techniek stelt medici onder meer in staat om organen te visualiseren waarbij ze zicht krijgen op de grootte, structuur en de eventuele pathologische afwijkingen ervan
Wat is dotteren? • Dotteren is genoemd naar de Amerikaanse hartspecialist Charles T. Dotter, die deze procedure heeft uitgevonden. Andere benamingen zijn ballonverwijding, ballondilatatie of angioplastiek. Bij een dotterprocedure wordt een vernauwing van de slagader met behulp van een ballonnetje opgerekt.
Hoe gaat dotteren? • Een dotterbehandeling vindt plaats tijdens een röntgencontrastonderzoek. Daarbij wordt een slagader aangeprikt en een catheter met aan het eind een leeg ballonnetje in de slagader gebracht. Door het opblazen van het ballonnetje ter plaatse van een vernauwing, wordt deze vernauwing opgerekt. Het bloedvat wordt dan weer beter doorgankelijk.
