Presentation Transcript
slide1

กระเบื้องมุงหลังคา

จัดทำโดย

  • นายอภิสิทธิ์ ยะเปียงปลูก เลขที่ 5 รหัส 45129913 ห้อง ก201
  • นายพิรุณ วงศ์ทิมารัตย์ เลขที่ 9 รหัส 45130373 ห้อง ก201
  • นายสุรการ สุดสาย เลขที่ 12รหัส 45130646 ห้อง ก201

รายงานนี้เป็นส่วนหนึ่งของวิชาเทคนิคก่อสร้าง 2 รหัส2106 2117

คณะเทคโนโลยีอุตสาหกรรม ภาควิชาช่างก่อสร้าง แผนกช่างก่อสร้าง

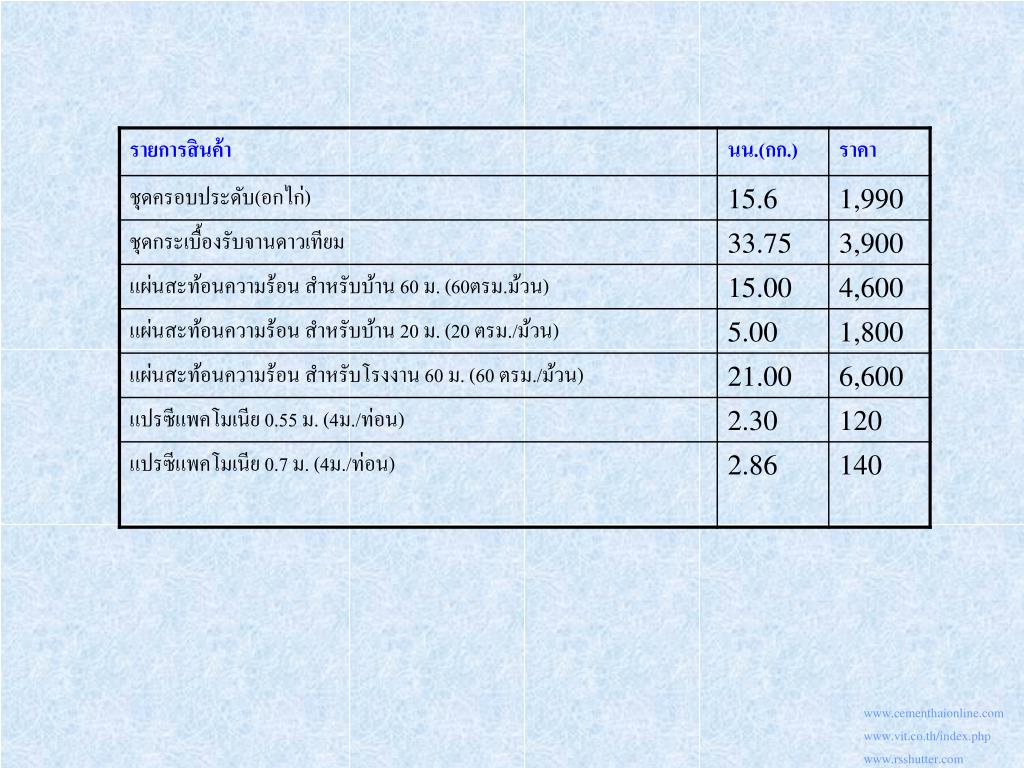

slide2

www.cementhaionline.com

www.vit.co.th/index.php

www.rsshutter.com

slide3

www.cementhaionline.com

www.vit.co.th/index.php

www.rsshutter.com

slide4

www.cementhaionline.com

www.vit.co.th/index.php

www.rsshutter.com

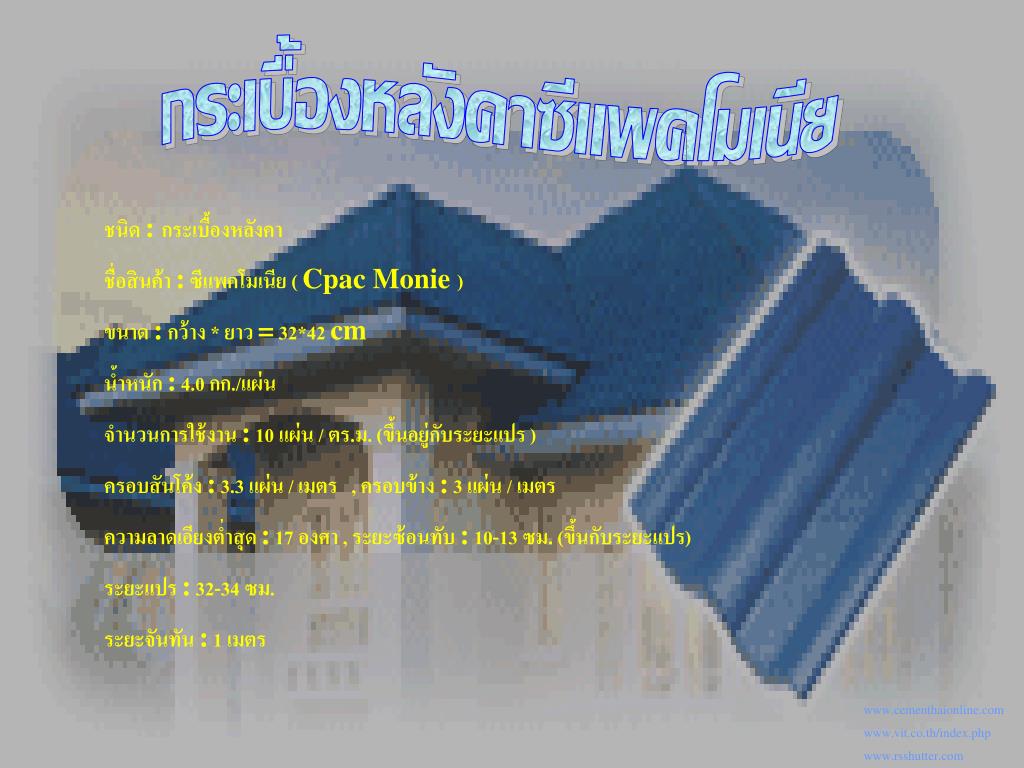

slide5

กระเบื้องหลังคาซีแพคโมเนียกระเบื้องหลังคาซีแพคโมเนีย

ชนิด : กระเบื้องหลังคา

ชื่อสินค้า : ซีแพคโมเนีย ( Cpac Monie )

ขนาด : กว้าง * ยาว = 32*42 cm

น้ำหนัก : 4.0 กก./แผ่น

จำนวนการใช้งาน : 10 แผ่น / ตร.ม. (ขึ้นอยู่กับระยะแปร )

ครอบสันโค้ง : 3.3 แผ่น / เมตร , ครอบข้าง : 3 แผ่น / เมตร

ความลาดเอียงต่ำสุด : 17 องศา , ระยะซ้อนทับ : 10-13 ซม. (ขึ้นกับระยะแปร)

ระยะแปร : 32-34 ซม.

ระยะจันทัน : 1 เมตร

www.cementhaionline.com

www.vit.co.th/index.php

www.rsshutter.com

slide6

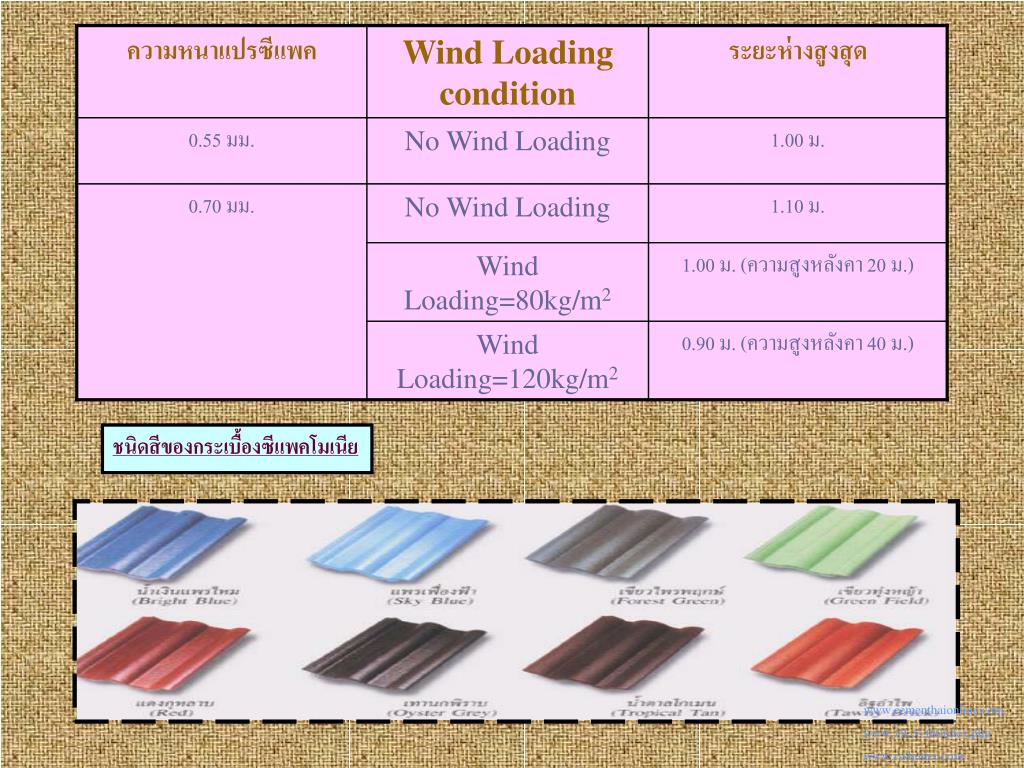

ชนิดสีของกระเบื้องซีแพคโมเนียชนิดสีของกระเบื้องซีแพคโมเนีย

www.cementhaionline.com

www.vit.co.th/index.php

www.rsshutter.com

slide7

อุปกรณ์ยึดกระเบื้อง

  • ตะปูเกลียว 2.25 นิ้ว สำหรับแปไม้และแปซีแพคโมเนีย 0.55 มม.
  • ตะปูเกลียว 2.5 นิ้ว ปลายสว่าน ใช้กับแปซีแพคโมเนีย 0.7 มม. แปเหล็กกล่องและแปเหล็กตัวซี
  • ตะปูเกลียว 3 นิ้ว ปลายสว่าน ใช้กับเหล็กฉาบที่มีความลึกไม่เกิน 30 มม. และหนาไม่เกิน 3.2 มม.
  • ตะปูเกลียว 4 นิ้ว ปลายสว่าน ใช้กับแปเหล็กฉาบ ขนาดลึกไม่เกิน 50 มม. และหนาไม่เกิน 3.2 มม. โดยไม่ต้องเจาะสว่าน
  • ขอยึดเชิงชาย สำหรับยึดกระเบื้องแถวแรกกับไม้บัวเชิงชาย กรณีเพิ่มความแข็งเป็นพิเศษ
  • ** แปหนา 0.55 มม. ใช้กับงานบ้าน 0.7 มม. ใช้กับอาคารสูง
  • ** การยึดแผ่นละ 2 จุด
  • ระบบเคลือบสี ผลิตโดยระบบ Hi-Pressure Pressing Process
  • พ่นสีโดยระบบ Airless Stray System ให้ความร้อนทุกขั้นตอน
  • เคลือบสีโดยระบบ Water Based Acrylic Dry Paint ด้วยชั้นสีถึง 3 ชั้น

www.cementhaionline.com

www.vit.co.th/index.php

www.rsshutter.com

slide8

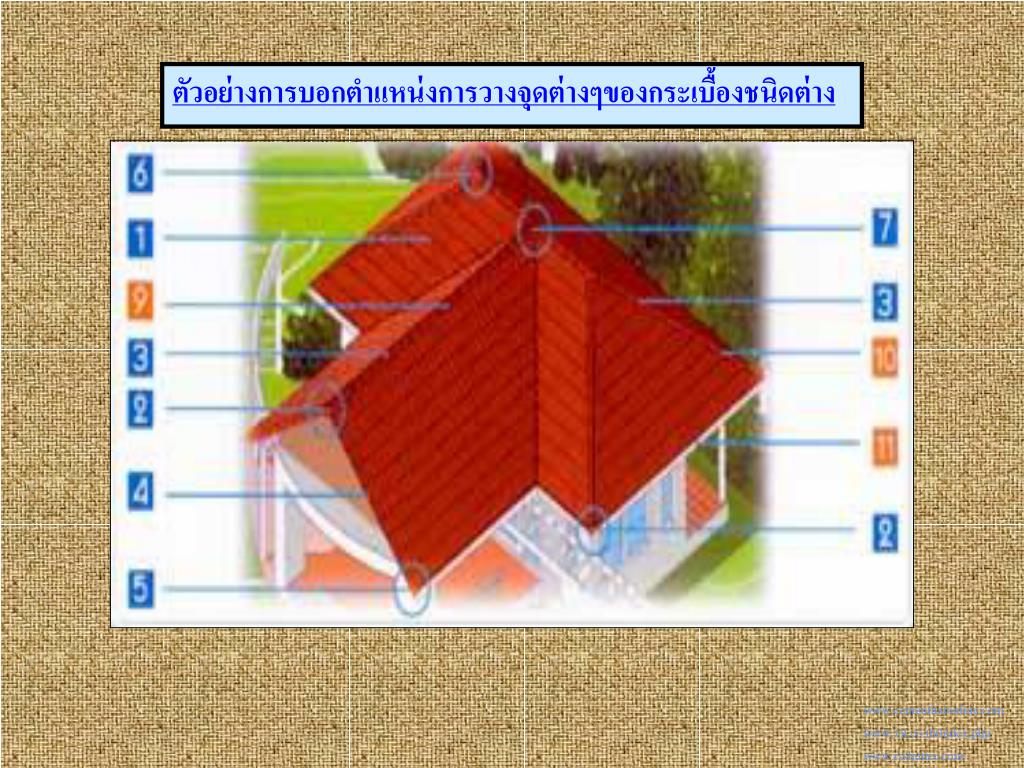

ตัวอย่างการบอกตำแหน่งการวางจุดต่างๆของกระเบื้องชนิดต่างตัวอย่างการบอกตำแหน่งการวางจุดต่างๆของกระเบื้องชนิดต่าง

www.cementhaionline.com

www.vit.co.th/index.php

www.rsshutter.com

slide9

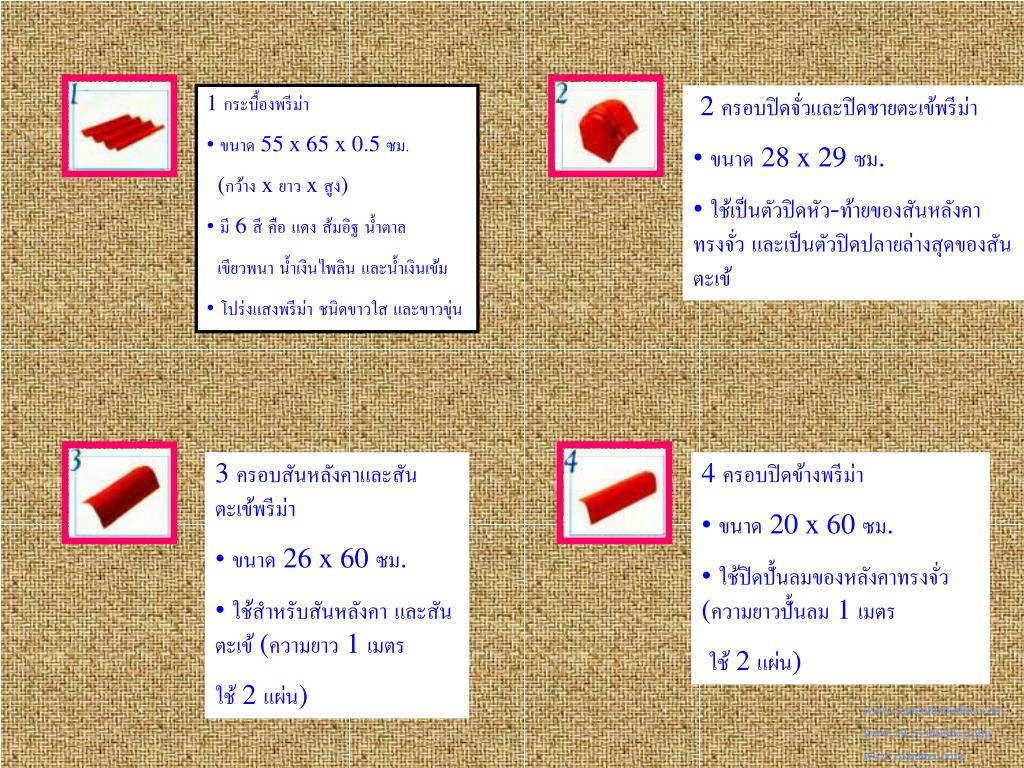

1 กระบื้องพรีม่า

• ขนาด 55 x 65 x 0.5 ซม.

(กว้าง x ยาว x สูง)

• มี 6 สีคือแดงส้มอิฐน้ำตาล

เขียวพนาน้ำเงินไพลินและน้ำเงินเข้ม

• โปร่งแสงพรีม่าชนิดขาวใสและขาวขุ่น

2 ครอบปิดจั่วและปิดชายตะเข้พรีม่า

• ขนาด 28 x 29 ซม.

• ใช้เป็นตัวปิดหัว-ท้ายของสันหลังคา ทรงจั่วและเป็นตัวปิดปลายล่างสุดของสันตะเข้

3 ครอบสันหลังคาและสันตะเข้พรีม่า

• ขนาด 26 x 60 ซม.

• ใช้สำหรับสันหลังคาและสันตะเข้ (ความยาว 1 เมตร

ใช้ 2 แผ่น)

4 ครอบปิดข้างพรีม่า

• ขนาด 20 x 60 ซม.

• ใช้ปิดปั้นลมของหลังคาทรงจั่ว (ความยาวปั้นลม 1 เมตร

ใช้ 2 แผ่น)

www.cementhaionline.com

www.vit.co.th/index.php

www.rsshutter.com

slide10

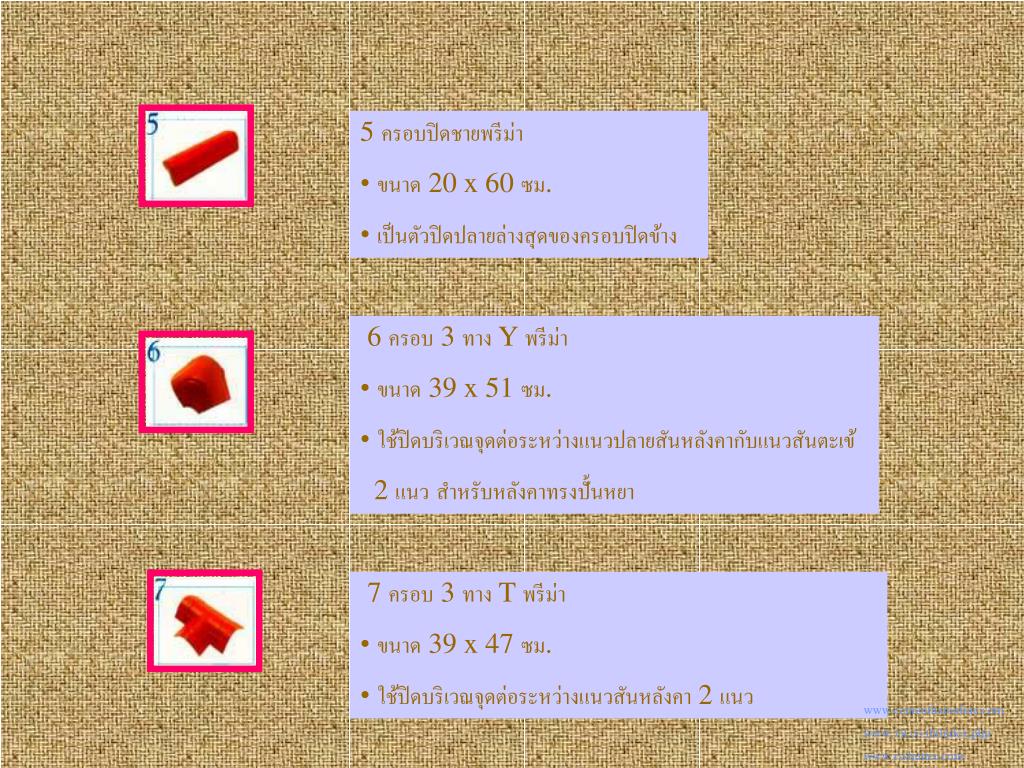

5 ครอบปิดชายพรีม่า

• ขนาด 20 x 60 ซม.

• เป็นตัวปิดปลายล่างสุดของครอบปิดข้าง

6 ครอบ 3 ทาง Y พรีม่า

• ขนาด 39 x 51 ซม.

• ใช้ปิดบริเวณจุดต่อระหว่างแนวปลายสันหลังคากับแนวสันตะเข้

2 แนวสำหรับหลังคาทรงปั้นหยา

7 ครอบ 3 ทาง T พรีม่า

• ขนาด 39 x 47 ซม.

• ใช้ปิดบริเวณจุดต่อระหว่างแนวสันหลังคา 2 แนว

www.cementhaionline.com

www.vit.co.th/index.php

www.rsshutter.com

slide11

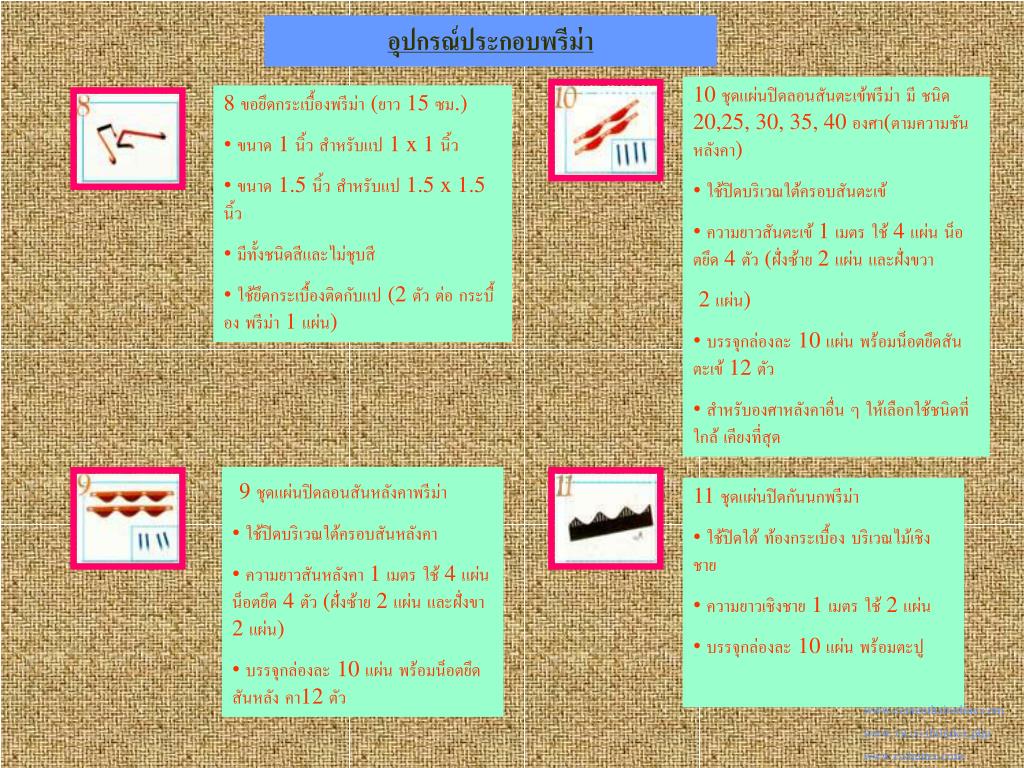

อุปกรณ์ประกอบพรีม่า

10 ชุดแผ่นปิดลอนสันตะเข้พรีม่ามีชนิด 20,25, 30, 35, 40 องศา(ตามความชันหลังคา)

• ใช้ปิดบริเวณใต้ครอบสันตะเข้

• ความยาวสันตะเข้ 1 เมตรใช้ 4 แผ่นน็อตยึด 4 ตัว (ฝั่งซ้าย 2 แผ่นและฝั่งขวา

2 แผ่น)

• บรรจุกล่องละ 10 แผ่นพร้อมน็อตยึดสันตะเข้ 12 ตัว

• สำหรับองศาหลังคาอื่นๆให้เลือกใช้ชนิดที่ใกล้เคียงที่สุด

8 ขอยึดกระเบื้องพรีม่า (ยาว 15 ซม.)

• ขนาด 1 นิ้วสำหรับแป 1 x 1 นิ้ว

• ขนาด 1.5 นิ้วสำหรับแป 1.5 x 1.5 นิ้ว

• มีทั้งชนิดสีและไม่ชุบสี

• ใช้ยึดกระเบื้องติดกับแป (2 ตัวต่อกระบื้องพรีม่า 1 แผ่น)

9 ชุดแผ่นปิดลอนสันหลังคาพรีม่า

• ใช้ปิดบริเวณใต้ครอบสันหลังคา

• ความยาวสันหลังคา 1 เมตรใช้ 4 แผ่นน็อตยึด 4 ตัว (ฝั่งซ้าย 2 แผ่นและฝั่งขา 2 แผ่น)

• บรรจุกล่องละ 10 แผ่นพร้อมน็อตยึดสันหลังคา12 ตัว

11 ชุดแผ่นปิดกันนกพรีม่า

• ใช้ปิดใต้ท้องกระเบื้องบริเวณไม้เชิงชาย

• ความยาวเชิงชาย 1 เมตรใช้ 2 แผ่น

• บรรจุกล่องละ 10 แผ่นพร้อมตะปู

www.cementhaionline.com

www.vit.co.th/index.php

www.rsshutter.com

slide12

ตัวอย่างบ้านที่หลังคาซีแพคโมเนียตัวอย่างบ้านที่หลังคาซีแพคโมเนีย

www.cementhaionline.com

www.vit.co.th/index.php

www.rsshutter.com

slide13

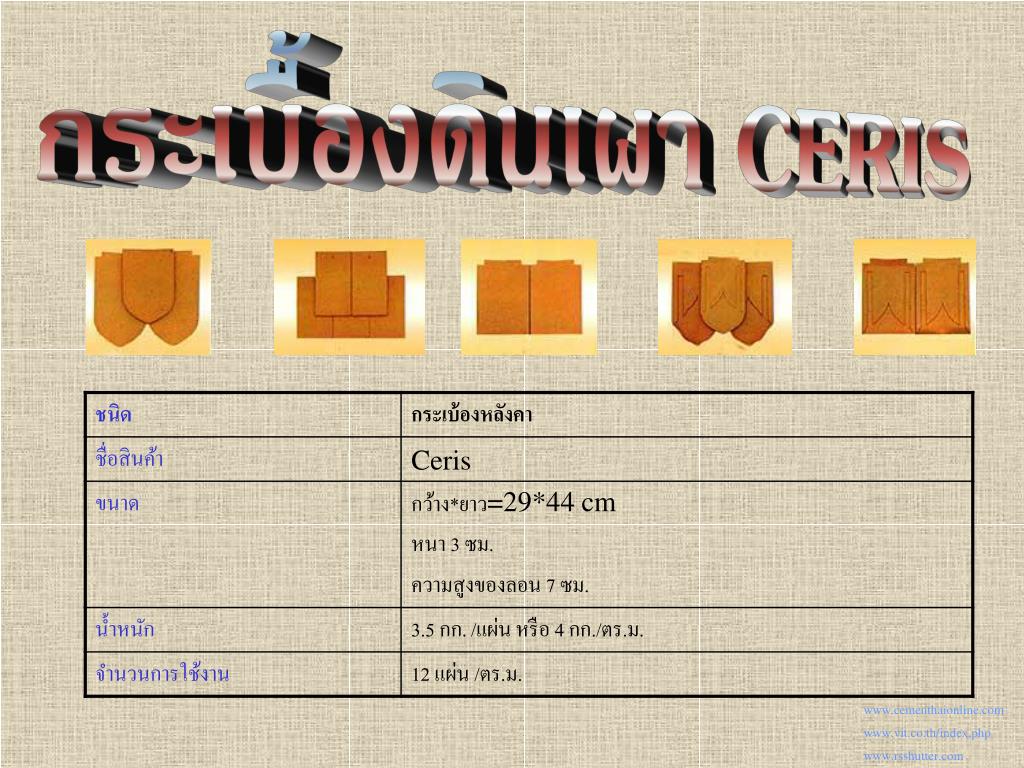

กระเบื้องดินเผา CERIS

www.cementhaionline.com

www.vit.co.th/index.php

www.rsshutter.com

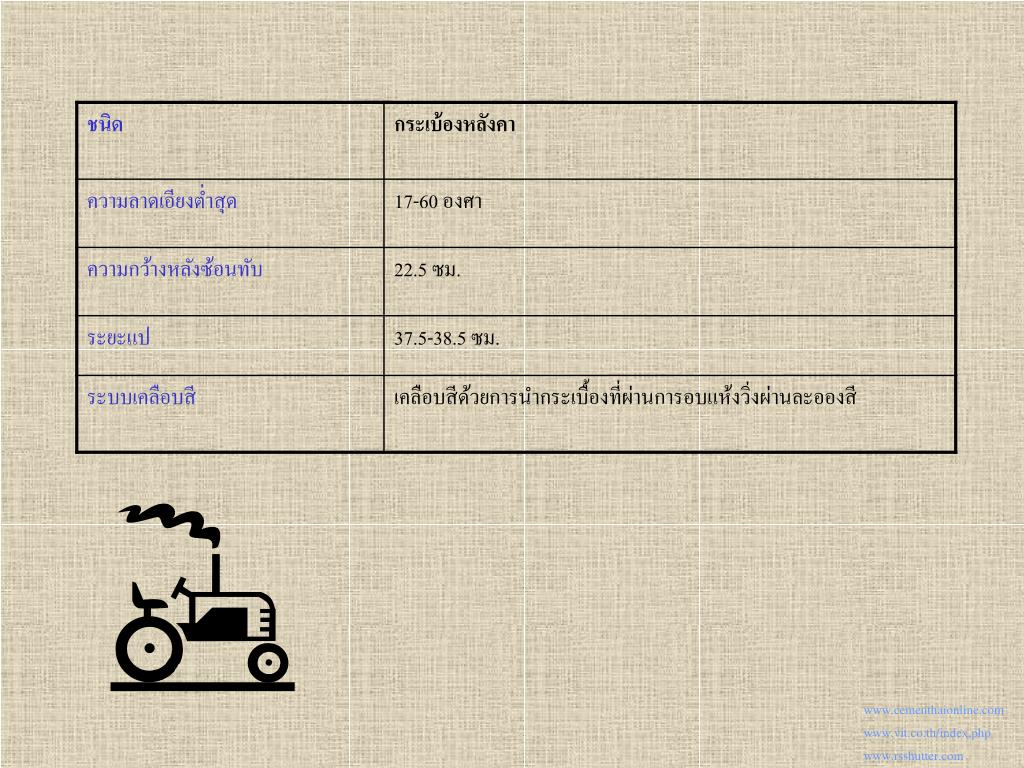

slide14

www.cementhaionline.com

www.vit.co.th/index.php

www.rsshutter.com

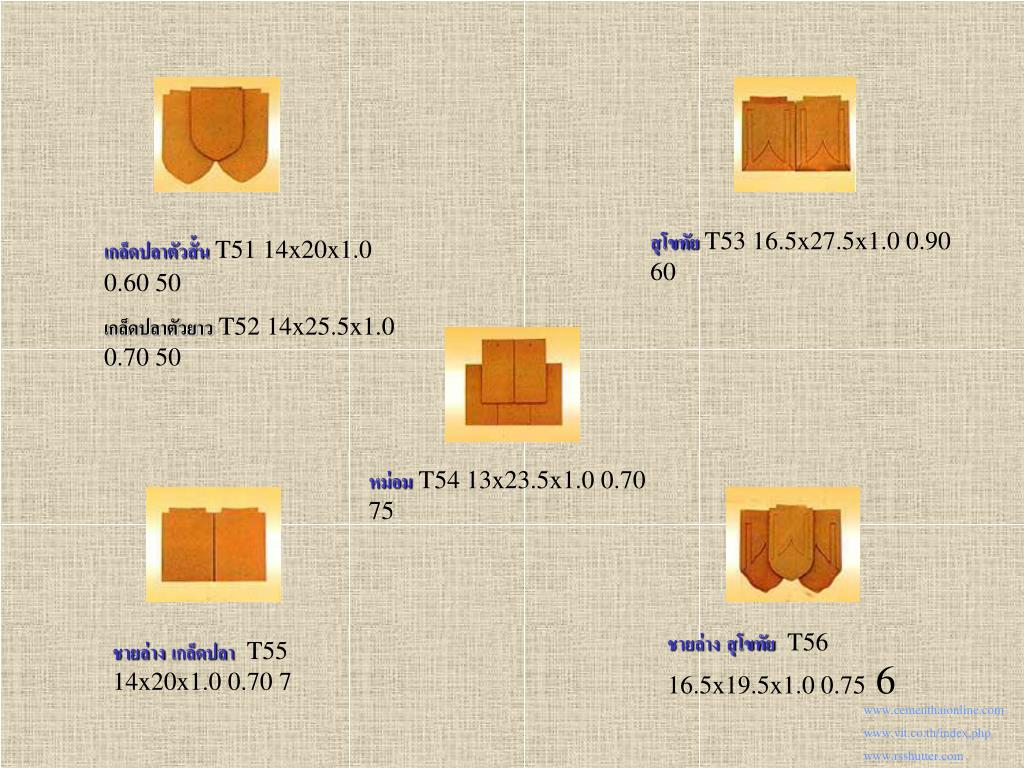

slide15

สุโขทัย T53 16.5x27.5x1.0 0.90 60

เกล็ดปลาตัวสั้น T51 14x20x1.0 0.60 50

เกล็ดปลาตัวยาว T52 14x25.5x1.0 0.70 50

หม่อมT54 13x23.5x1.0 0.70 75

ชายล่างสุโขทัย T56 16.5x19.5x1.0 0.75 6

ชายล่างเกล็ดปลา T55 14x20x1.0 0.70 7

www.cementhaionline.com

www.vit.co.th/index.php

www.rsshutter.com

slide16

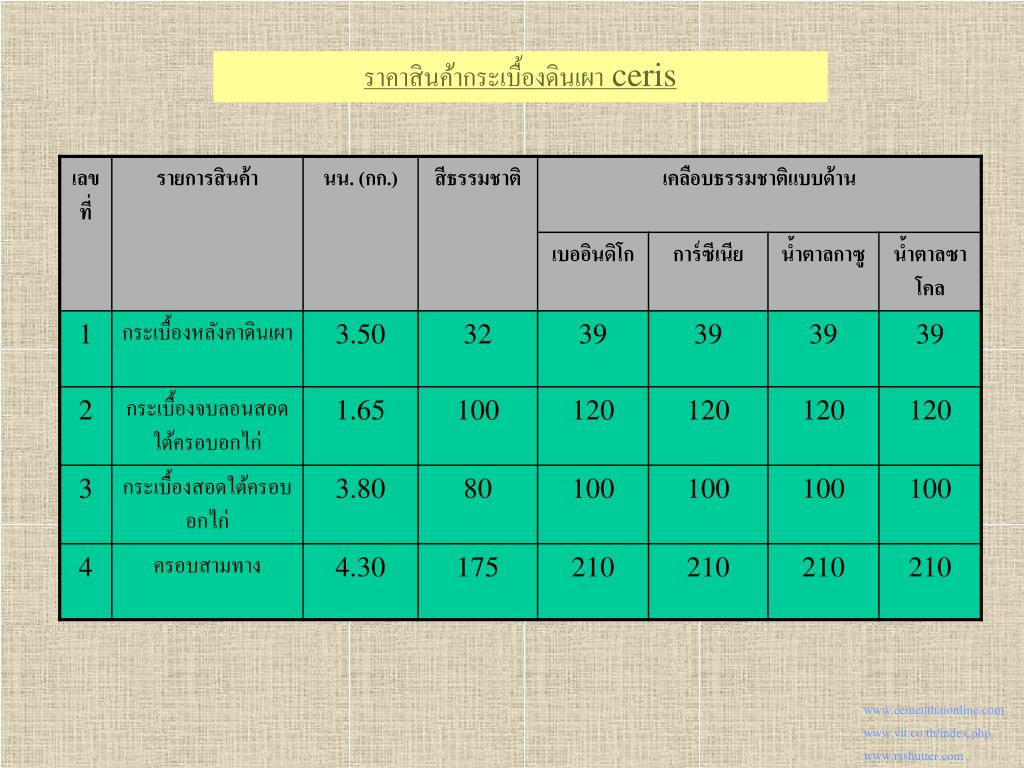

ราคาสินค้ากระเบื้องดินเผา ceris

www.cementhaionline.com

www.vit.co.th/index.php

www.rsshutter.com

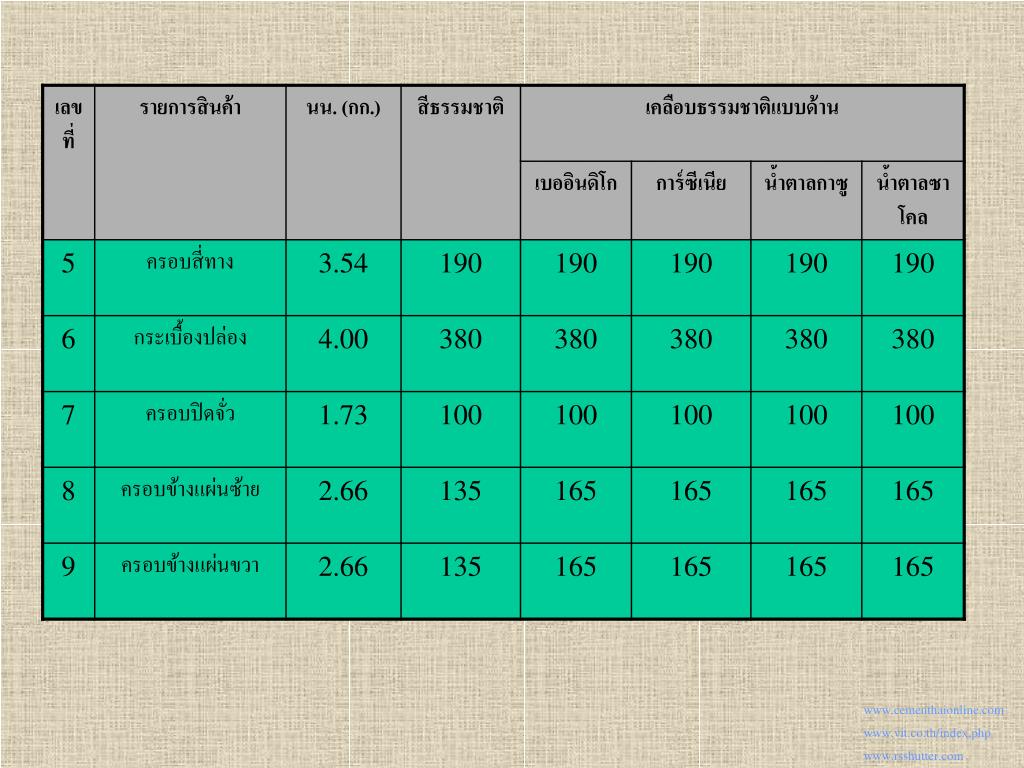

slide17

www.cementhaionline.com

www.vit.co.th/index.php

www.rsshutter.com

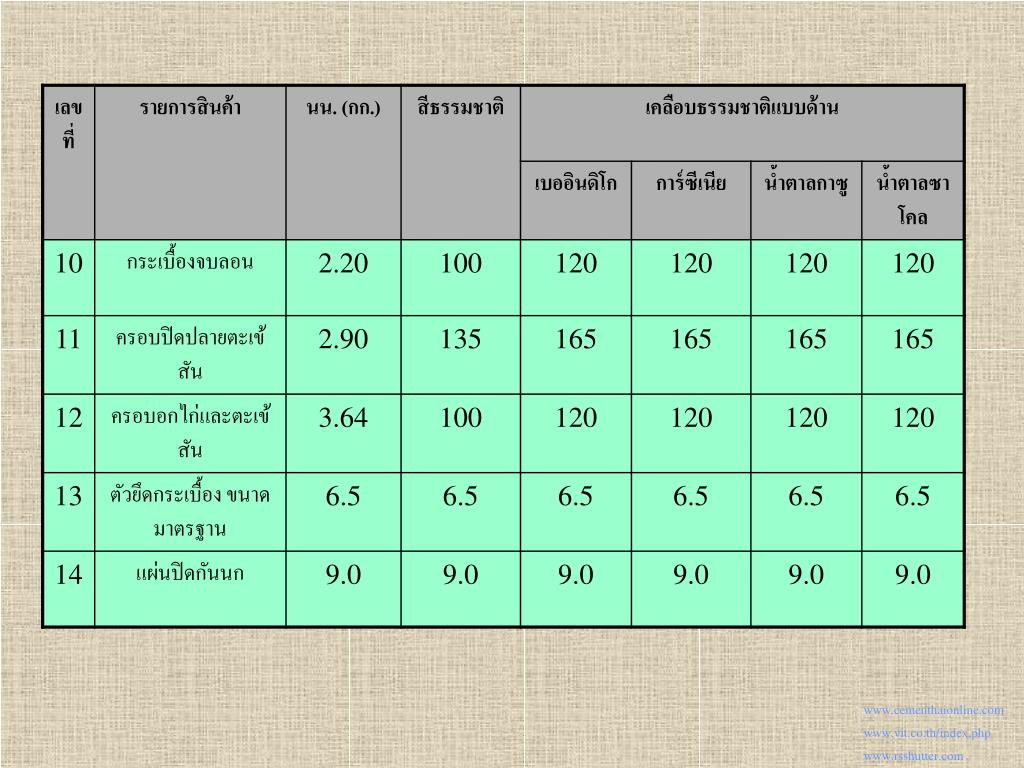

slide18

www.cementhaionline.com

www.vit.co.th/index.php

www.rsshutter.com

slide19

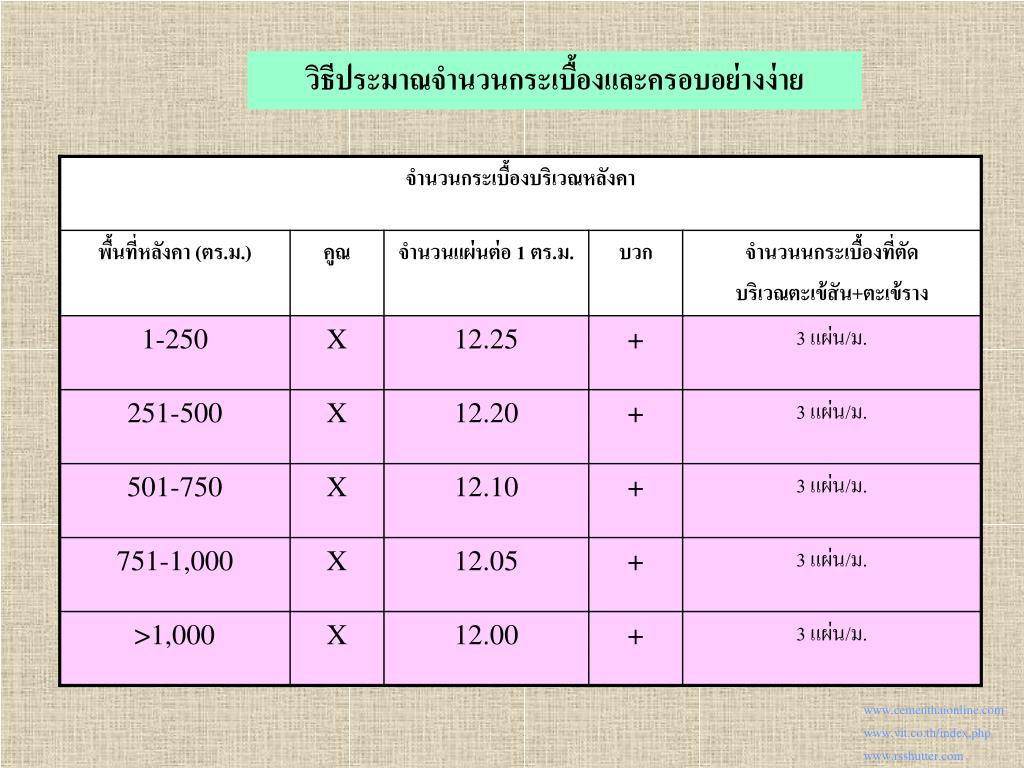

วิธีประมาณจำนวนกระเบื้องและครอบอย่างง่ายวิธีประมาณจำนวนกระเบื้องและครอบอย่างง่าย

www.cementhaionline.com

www.vit.co.th/index.php

www.rsshutter.com

slide20

www.cementhaionline.com

www.vit.co.th/index.php

www.rsshutter.com

slide21

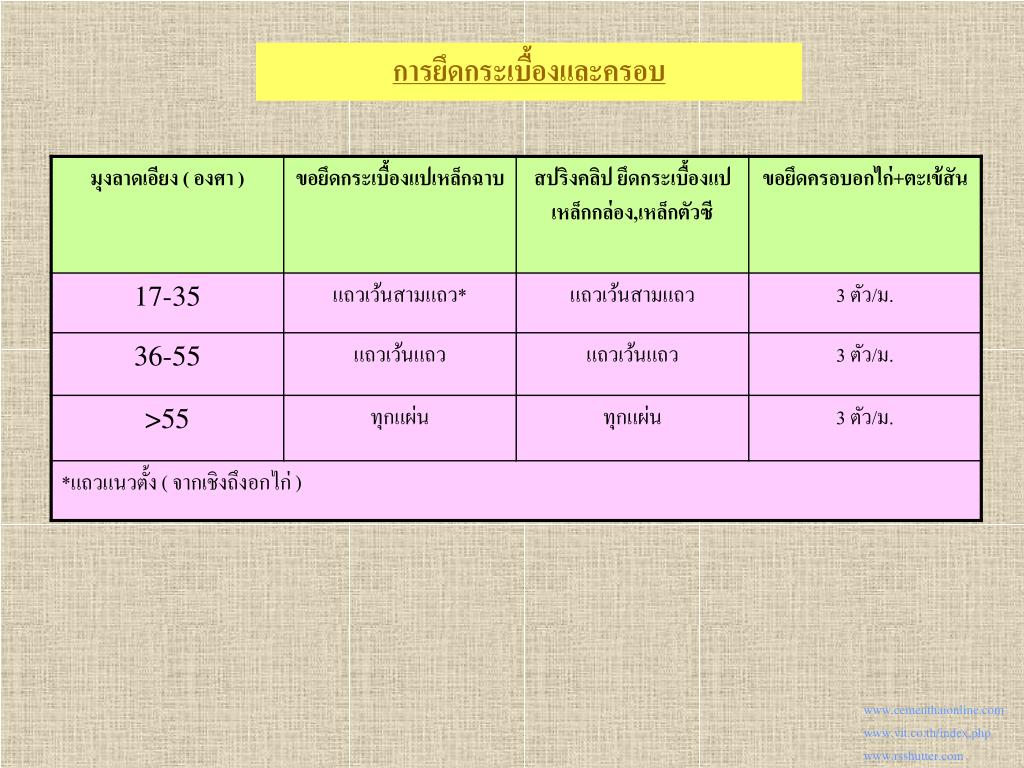

การยึดกระเบื้องและครอบการยึดกระเบื้องและครอบ

www.cementhaionline.com

www.vit.co.th/index.php

www.rsshutter.com

slide22

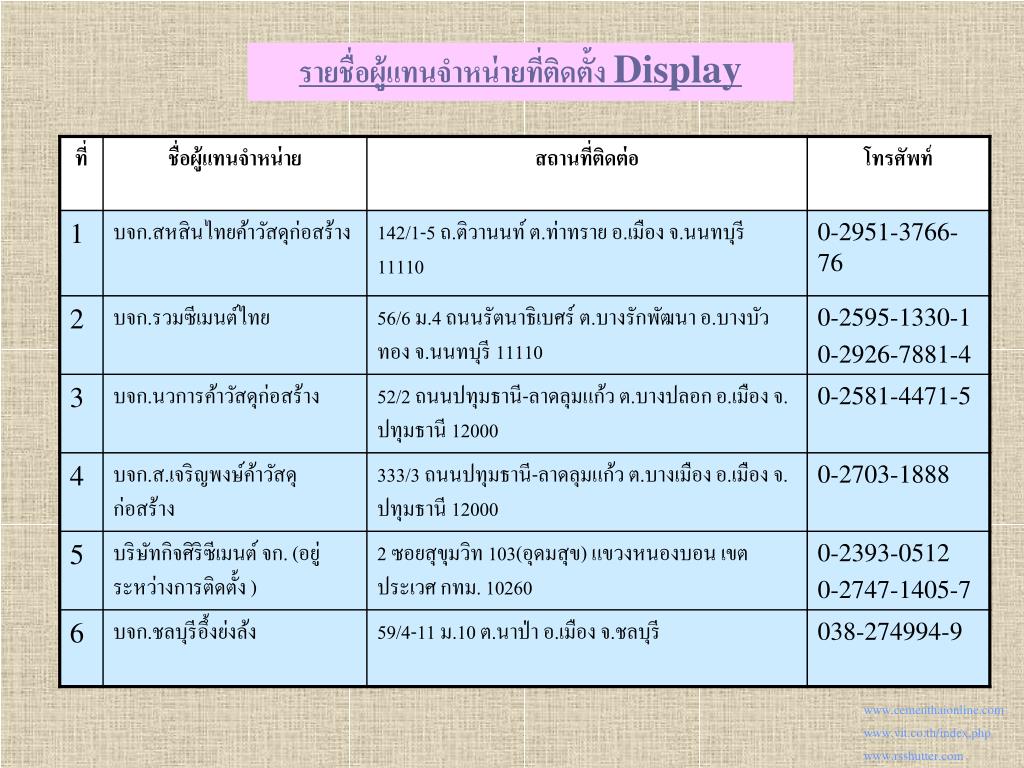

รายชื่อผู้แทนจำหน่ายที่ติดตั้ง Display

www.cementhaionline.com

www.vit.co.th/index.php

www.rsshutter.com

slide23

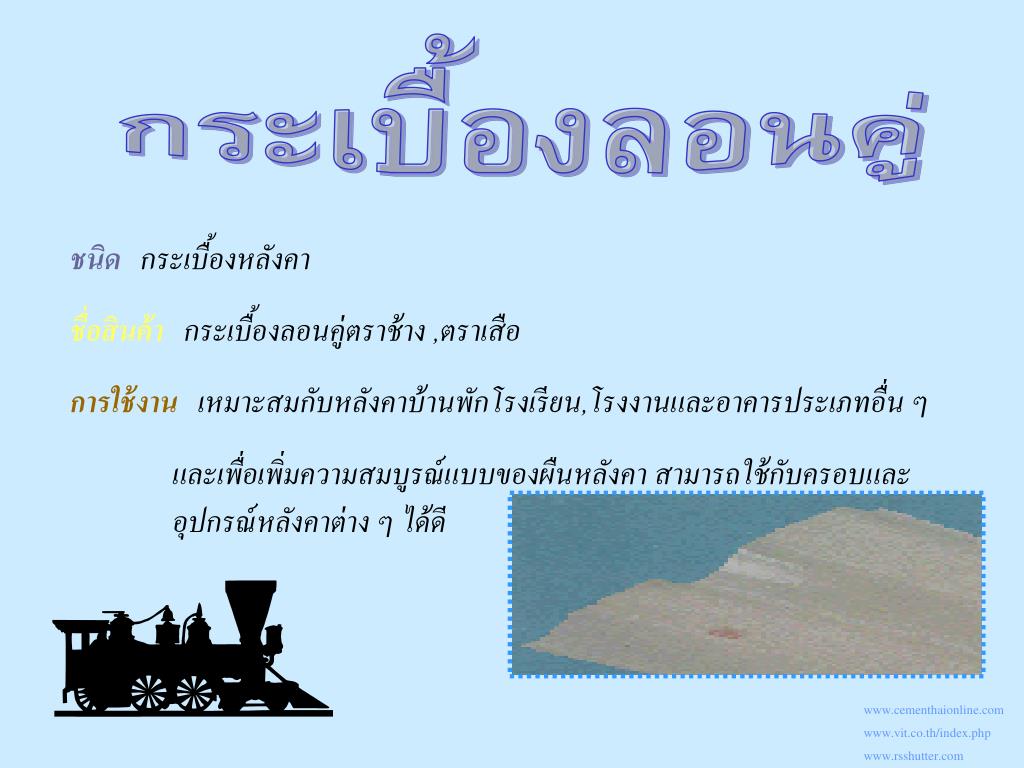

กระเบื้องลอนคู่

ชนิดกระเบื้องหลังคา

ชื่อสินค้ากระเบื้องลอนคู่ตราช้าง ,ตราเสือ

การใช้งานเหมาะสมกับหลังคาบ้านพักโรงเรียน,โรงงานและอาคารประเภทอื่น ๆ

และเพื่อเพิ่มความสมบูรณ์แบบของผืนหลังคา สามารถใช้กับครอบและ อุปกรณ์หลังคาต่าง ๆ ได้ดี

www.cementhaionline.com

www.vit.co.th/index.php

www.rsshutter.com

slide24

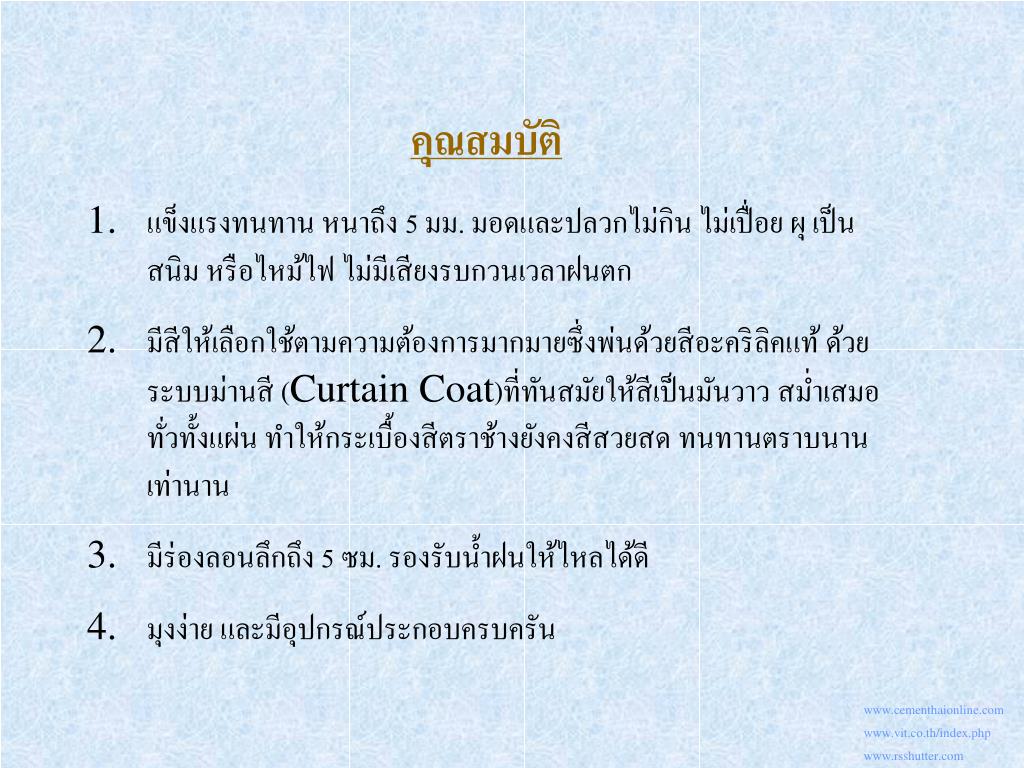

คุณสมบัติ

  • แข็งแรงทนทาน หนาถึง 5 มม. มอดและปลวกไม่กิน ไม่เปื่อย ผุ เป็นสนิม หรือไหม้ไฟ ไม่มีเสียงรบกวนเวลาฝนตก
  • มีสีให้เลือกใช้ตามความต้องการมากมายซึ่งพ่นด้วยสีอะคริลิคแท้ ด้วยระบบม่านสี (Curtain Coat)ที่ทันสมัยให้สีเป็นมันวาว สม่ำเสมอทั่วทั้งแผ่น ทำให้กระเบื้องสีตราช้างยังคงสีสวยสด ทนทานตราบนานเท่านาน
  • มีร่องลอนลึกถึง 5 ซม. รองรับน้ำฝนให้ไหลได้ดี
  • มุงง่าย และมีอุปกรณ์ประกอบครบครัน

www.cementhaionline.com

www.vit.co.th/index.php

www.rsshutter.com

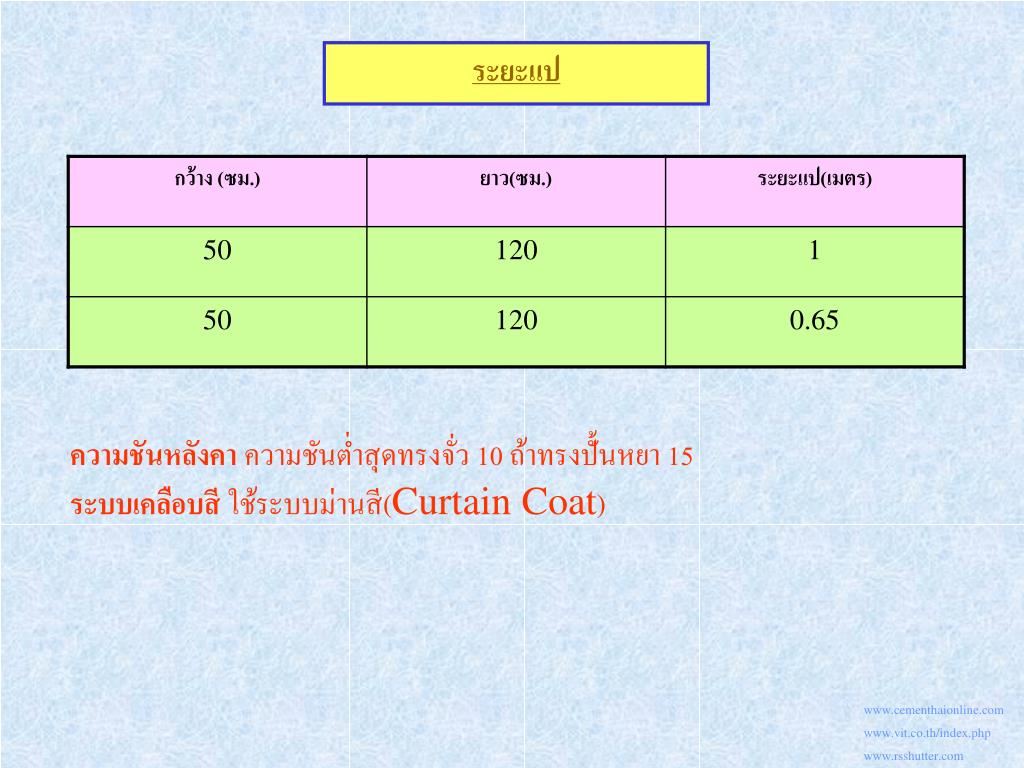

slide25

ระยะแป

ความชันหลังคา ความชันต่ำสุดทรงจั่ว 10 ถ้าทรงปั้นหยา 15

ระบบเคลือบสี ใช้ระบบม่านสี(Curtain Coat)

www.cementhaionline.com

www.vit.co.th/index.php

www.rsshutter.com

slide26

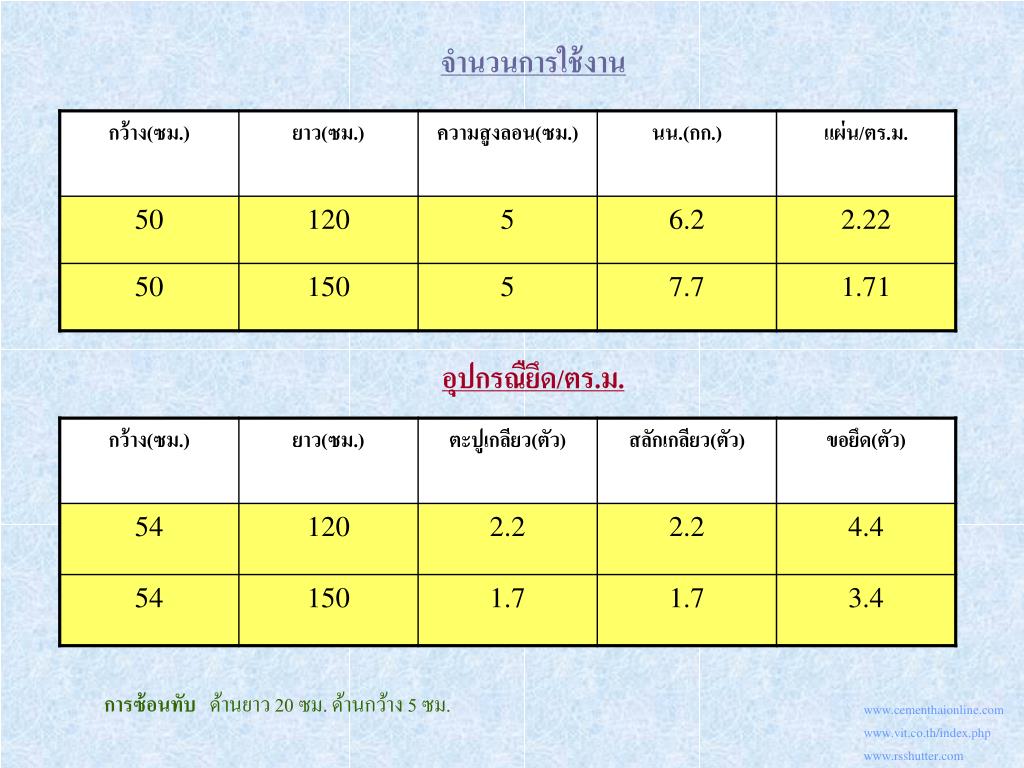

จำนวนการใช้งาน

อุปกรณืยึด/ตร.ม.

การซ้อนทับ ด้านยาว 20 ซม. ด้านกว้าง 5 ซม.

www.cementhaionline.com

www.vit.co.th/index.php

www.rsshutter.com

slide27

www.cementhaionline.com

www.vit.co.th/index.php

www.rsshutter.com

slide28

www.cementhaionline.com

www.vit.co.th/index.php

www.rsshutter.com

slide29

www.cementhaionline.com

www.vit.co.th/index.php

www.rsshutter.com

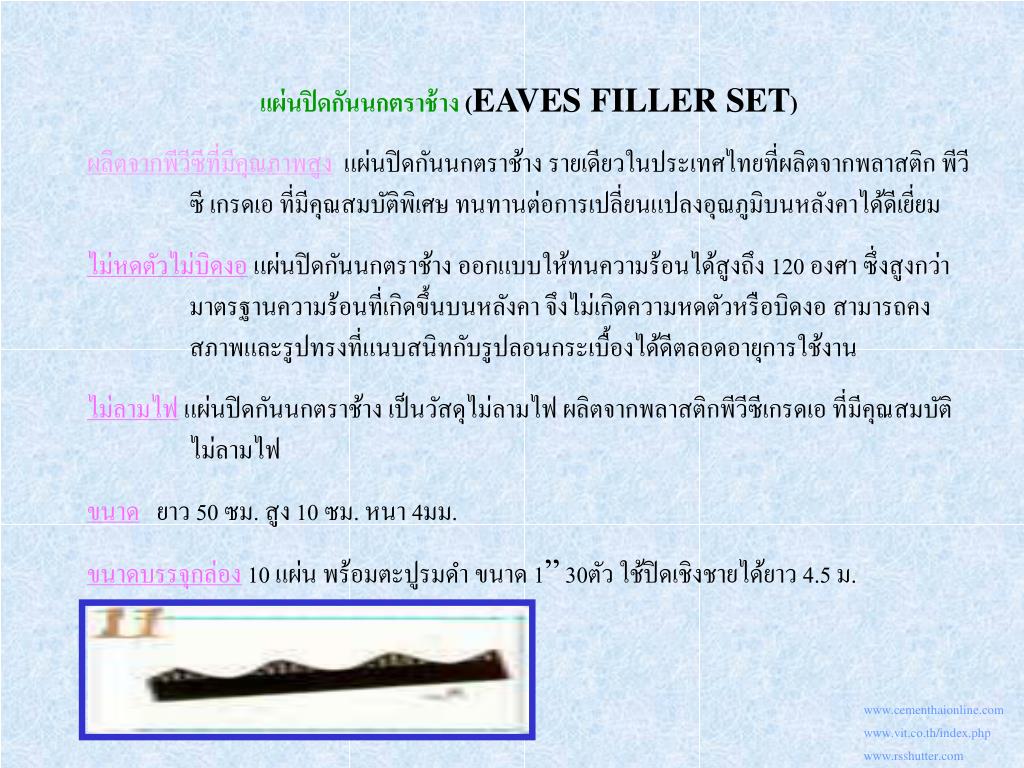

slide30

แผ่นปิดกันนกตราช้าง (EAVES FILLER SET)

ผลิตจากพีวีซีที่มีคุณภาพสูง แผ่นปิดกันนกตราช้าง รายเดียวในประเทศไทยที่ผลิตจากพลาสติก พีวี ซี เกรดเอ ที่มีคุณสมบัติพิเศษ ทนทานต่อการเปลี่ยนแปลงอุณภูมิบนหลังคาได้ดีเยี่ยม

ไม่หดตัวไม่บิดงอ แผ่นปิดกันนกตราช้าง ออกแบบให้ทนความร้อนได้สูงถึง 120 องศา ซึ่งสูงกว่า มาตรฐานความร้อนที่เกิดขึ้นบนหลังคา จึงไม่เกิดความหดตัวหรือบิดงอ สามารถคง สภาพและรูปทรงที่แนบสนิทกับรูปลอนกระเบื้องได้ดีตลอดอายุการใช้งาน

ไม่ลามไฟ แผ่นปิดกันนกตราช้าง เป็นวัสดุไม่ลามไฟ ผลิตจากพลาสติกพีวีซีเกรดเอ ที่มีคุณสมบัติ ไม่ลามไฟ

ขนาด ยาว 50 ซม. สูง 10 ซม. หนา 4มม.

ขนาดบรรจุกล่อง 10 แผ่น พร้อมตะปูรมดำ ขนาด 1” 30ตัว ใช้ปิดเชิงชายได้ยาว 4.5 ม.

www.cementhaionline.com

www.vit.co.th/index.php

www.rsshutter.com

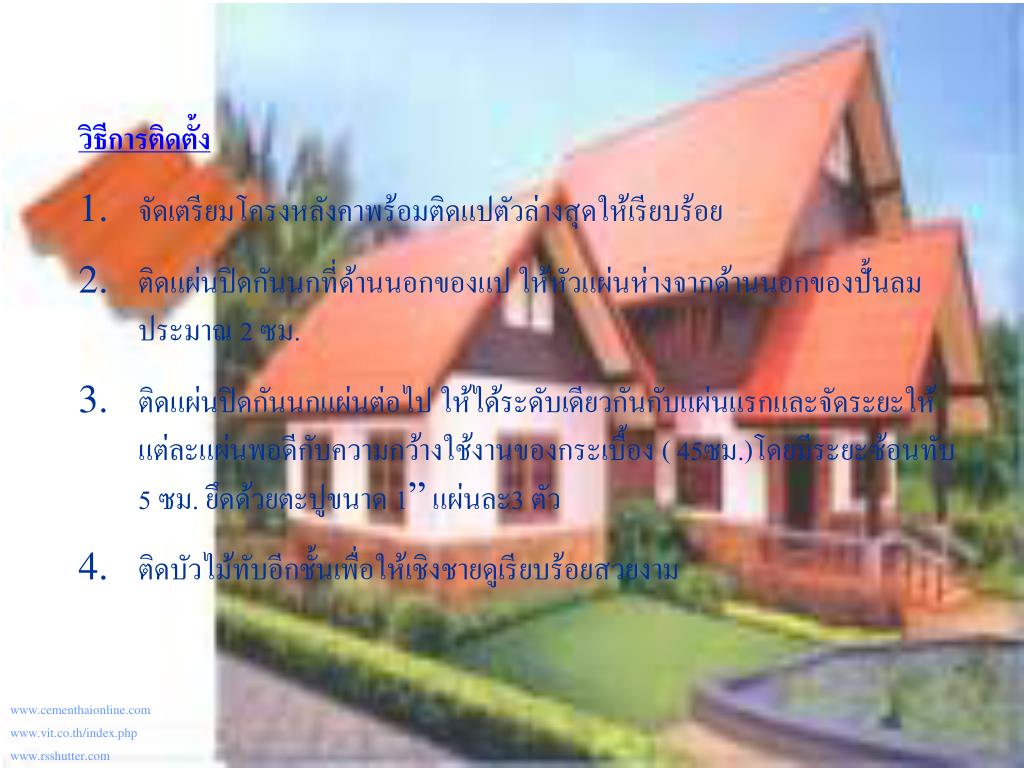

slide31

วิธีการติดตั้ง

  • จัดเตรียมโครงหลังคาพร้อมติดแปตัวล่างสุดให้เรียบร้อย
  • ติดแผ่นปิดกันนกที่ด้านนอกของแป ให้หัวแผ่นห่างจากด้านนอกของปั้นลมประมาณ 2 ซม.
  • ติดแผ่นปิดกันนกแผ่นต่อไป ให้ได้ระดับเดียวกันกับแผ่นแรกและจัดระยะให้แต่ละแผ่นพอดีกับความกว้างใช้งานของกระเบื้อง ( 45ซม.)โดยมีระยะซ้อนทับ 5 ซม. ยึดด้วยตะปูขนาด 1” แผ่นละ3 ตัว
  • ติดบัวไม้ทับอีกชั้นเพื่อให้เชิงชายดูเรียบร้อยสวยงาม

www.cementhaionline.com

www.vit.co.th/index.php

www.rsshutter.com

slide32

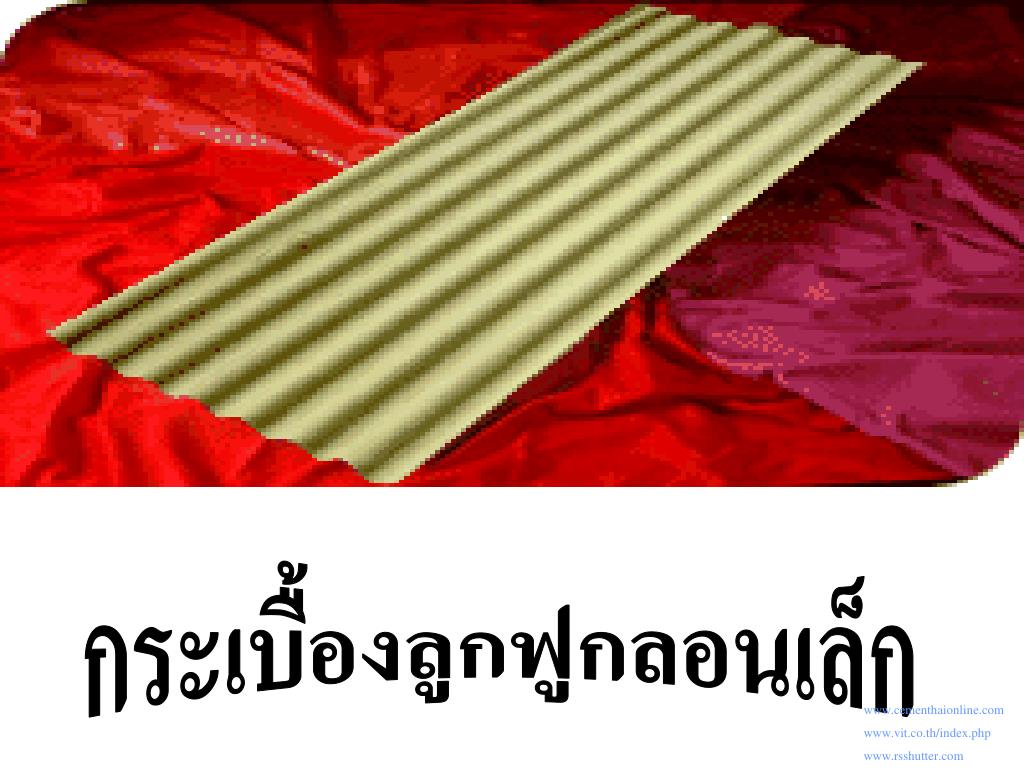

กระเบื้องลูกฟูกลอนเล็กกระเบื้องลูกฟูกลอนเล็ก

www.cementhaionline.com

www.vit.co.th/index.php

www.rsshutter.com

slide33

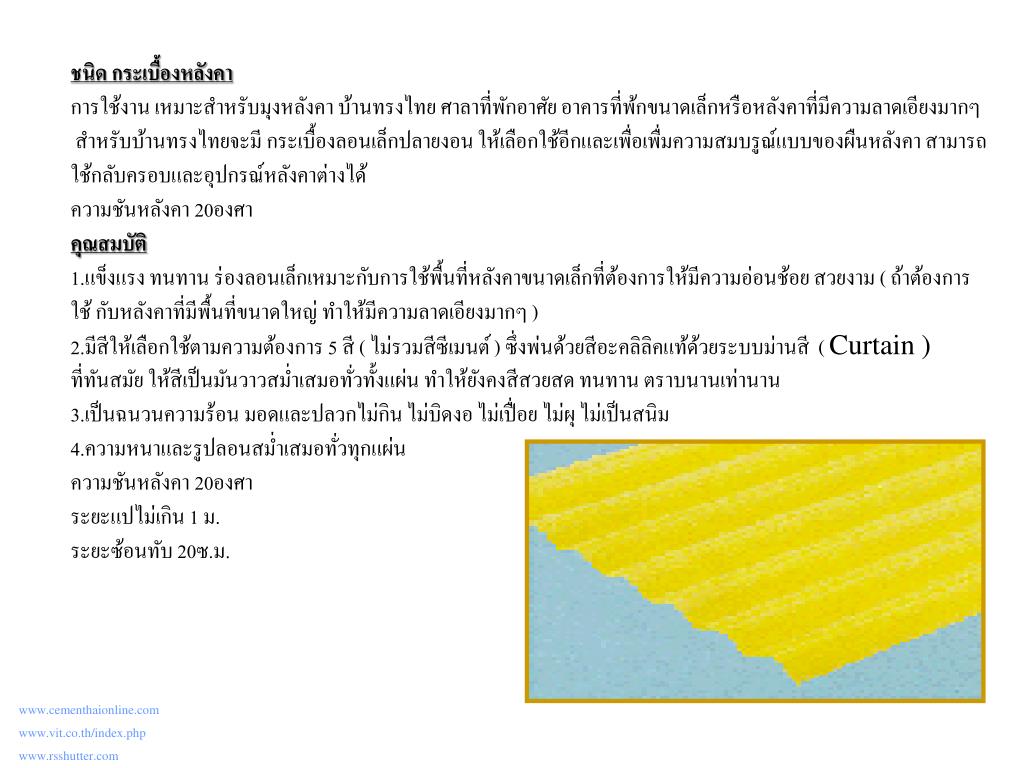

ชนิด กระเบื้องหลังคา

การใช้งาน เหมาะสำหรับมุงหลังคา บ้านทรงไทย ศาลาที่พักอาศัย อาคารที่พ้กขนาดเล็กหรือหลังคาที่มีความลาดเอียงมากๆ

สำหรับบ้านทรงไทยจะมี กระเบื้องลอนเล็กปลายงอน ให้เลือกใช้อีกและเพื่อเพื่มความสมบรูณ์แบบของผืนหลังคา สามารถ

ใช้กลับครอบและอุปกรณ์หลังคาต่างได้

ความชันหลังคา 20องศา

คุณสมบัติ

1.แข็งแรง ทนทาน ร่องลอนเล็กเหมาะกับการใช้พื้นที่หลังคาขนาดเล็กที่ต้องการให้มีความอ่อนช้อย สวยงาม ( ถ้าต้องการ

ใช้ กับหลังคาที่มีพื้นที่ขนาดใหญ่ ทำให้มีความลาดเอียงมากๆ )

2.มีสีให้เลือกใช้ตามความต้องการ 5 สี ( ไม่รวมสีซีเมนต์ ) ซึ่งพ่นด้วยสีอะคลิลิคแท้ด้วยระบบม่านสี ( Curtain )

ที่ทันสมัย ให้สีเป็นมันวาวสม่ำเสมอทั่วทั้งแผ่น ทำให้ยังคงสีสวยสด ทนทาน ตราบนานเท่านาน

3.เป็นฉนวนความร้อน มอดและปลวกไม่กิน ไม่บิดงอ ไม่เปื่อย ไม่ผุ ไม่เป็นสนิม

4.ความหนาและรูปลอนสม่ำเสมอทั่วทุกแผ่น

ความชันหลังคา 20องศา

ระยะแปไม่เกิน 1 ม.

ระยะซ้อนทับ 20ซ.ม.

www.cementhaionline.com

www.vit.co.th/index.php

www.rsshutter.com

slide34

www.cementhaionline.com

www.vit.co.th/index.php

www.rsshutter.com

slide35

กระเบื้องคอนกรีตลูกฟูกลอนใหญ่กระเบื้องคอนกรีตลูกฟูกลอนใหญ่

www.cementhaionline.com

www.vit.co.th/index.php

www.rsshutter.com

slide36

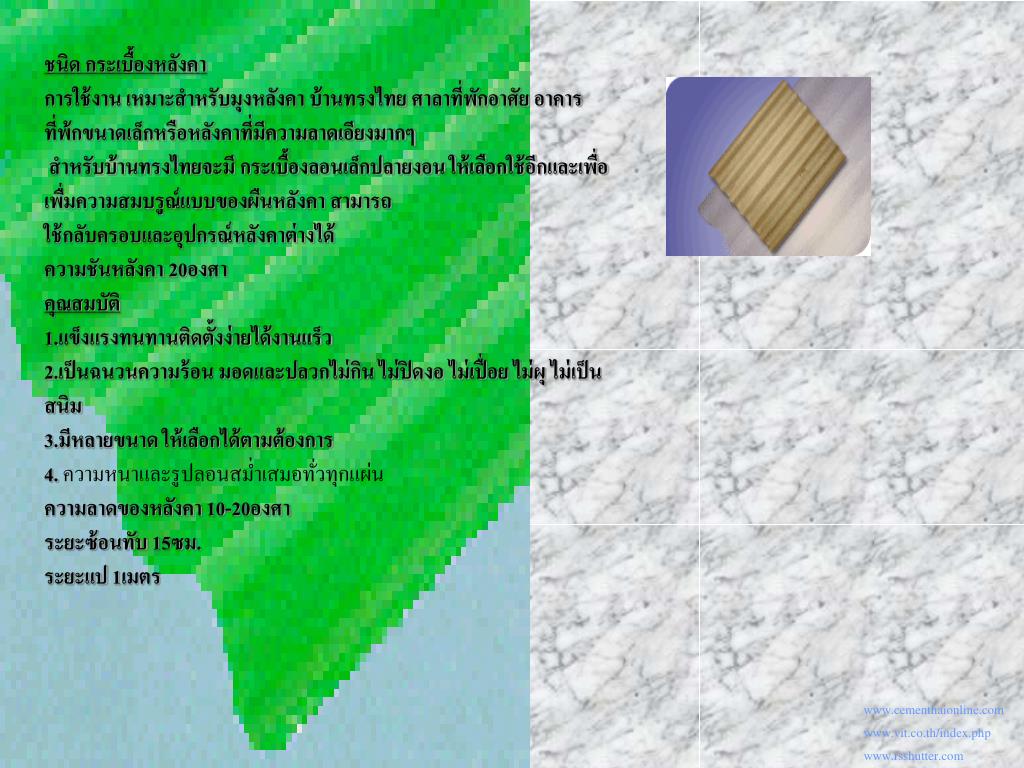

ชนิด กระเบื้องหลังคา

การใช้งาน เหมาะสำหรับมุงหลังคา บ้านทรงไทย ศาลาที่พักอาศัย อาคารที่พ้กขนาดเล็กหรือหลังคาที่มีความลาดเอียงมากๆ

สำหรับบ้านทรงไทยจะมี กระเบื้องลอนเล็กปลายงอน ให้เลือกใช้อีกและเพื่อเพื่มความสมบรูณ์แบบของผืนหลังคา สามารถ

ใช้กลับครอบและอุปกรณ์หลังคาต่างได้

ความชันหลังคา 20องศา

คุณสมบัติ

1.แข็งแรงทนทานติดตั้งง่ายได้งานแร็ว

2.เป็นฉนวนความร้อน มอดและปลวกไม่กิน ไม่ปิดงอ ไม่เปื่อย ไม่ผุ ไม่เป็นสนิม

3.มีหลายขนาด ให้เลือกได้ตามต้องการ

4.ความหนาและรูปลอนสม่ำเสมอทั่วทุกแผ่น

ความลาดของหลังคา 10-20องศา

ระยะซ้อนทับ 15ซม.

ระยะแป 1เมตร

www.cementhaionline.com

www.vit.co.th/index.php

www.rsshutter.com

slide37

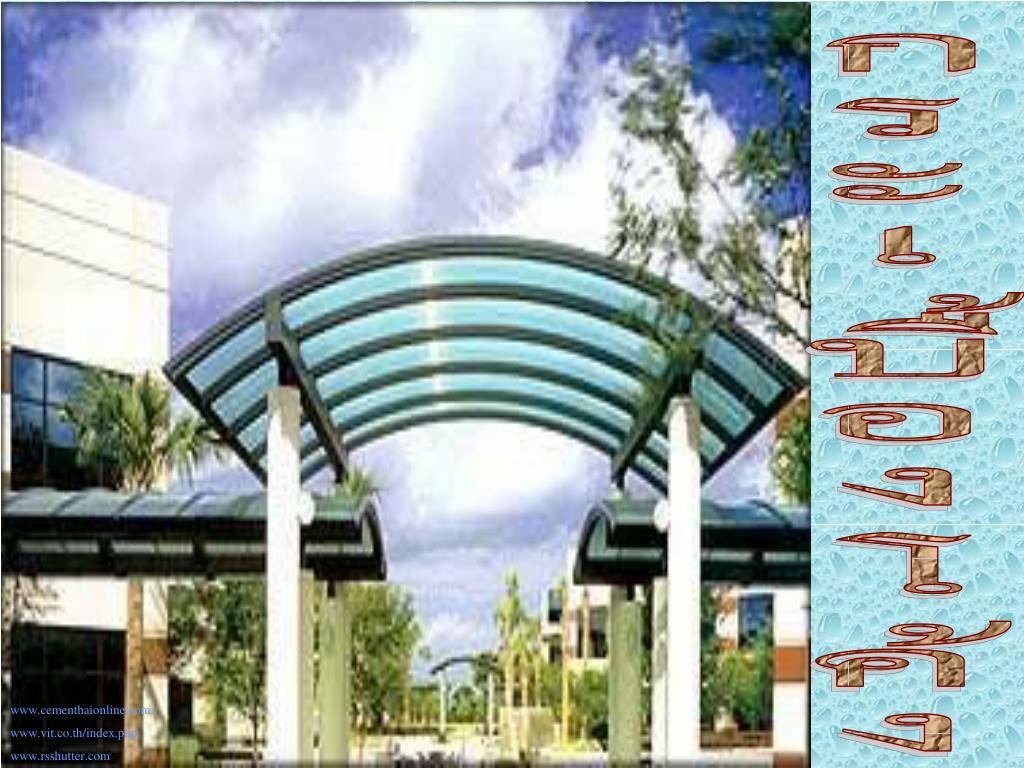

กระเบื้องโค้ง

www.cementhaionline.com

www.vit.co.th/index.php

www.rsshutter.com

slide38

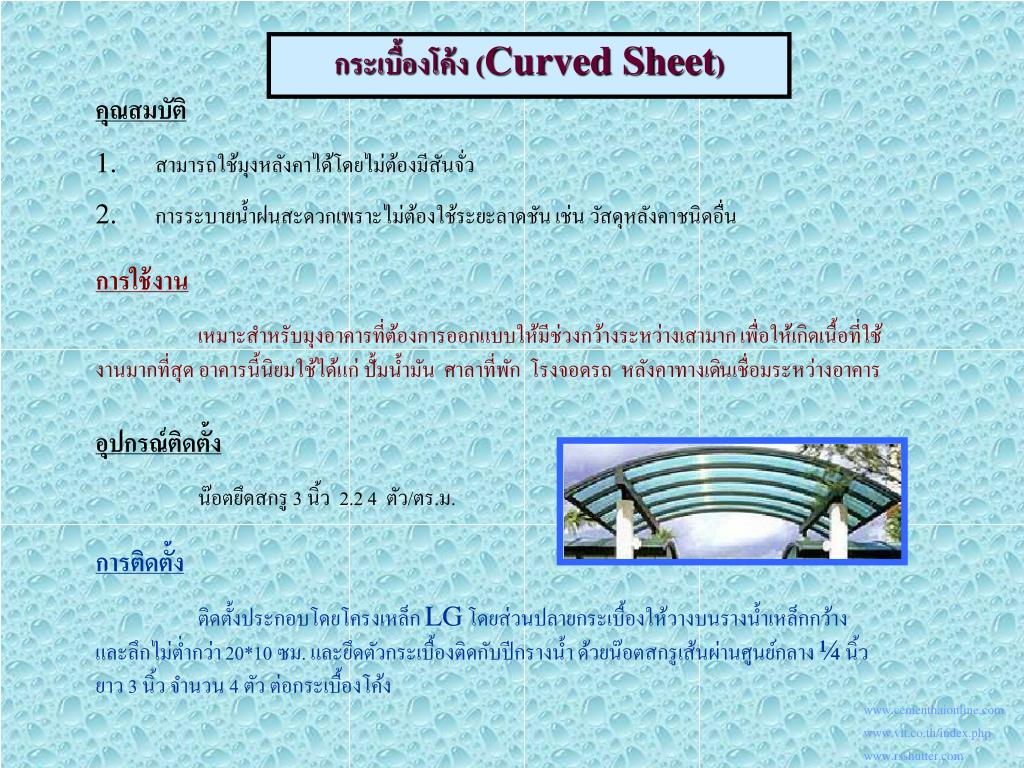

กระเบื้องโค้ง (Curved Sheet)

  • คุณสมบัติ
  • สามารถใช้มุงหลังคาได้โดยไม่ต้องมีสันจั่ว
  • การระบายน้ำฝนสะดวกเพราะไม่ต้องใช้ระยะลาดชัน เช่น วัสดุหลังคาชนิดอื่น

การใช้งาน

เหมาะสำหรับมุงอาคารที่ต้องการออกแบบให้มีช่วงกว้างระหว่างเสามาก เพื่อให้เกิดเนื้อที่ใช้งานมากที่สุด อาคารนี้นิยมใช้ได้แก่ ปั้มน้ำมัน ศาลาที่พัก โรงจอดรถ หลังคาทางเดินเชื่อมระหว่างอาคาร

อุปกรณ์ติดตั้ง

น๊อตยึดสกรู 3 นิ้ว 2.2 4 ตัว/ตร.ม.

การติดตั้ง

ติดตั้งประกอบโดยโครงเหล็ก LG โดยส่วนปลายกระเบื้องให้วางบนรางน้ำเหล็กกว้างและลึกไม่ต่ำกว่า 20*10 ซม. และยึดตัวกระเบื้องติดกับปีกรางน้ำ ด้วยน๊อตสกรูเส้นผ่านศูนย์กลาง ¼ นิ้ว ยาว 3 นิ้ว จำนวน 4 ตัว ต่อกระเบื้องโค้ง

www.cementhaionline.com

www.vit.co.th/index.php

www.rsshutter.com

slide39

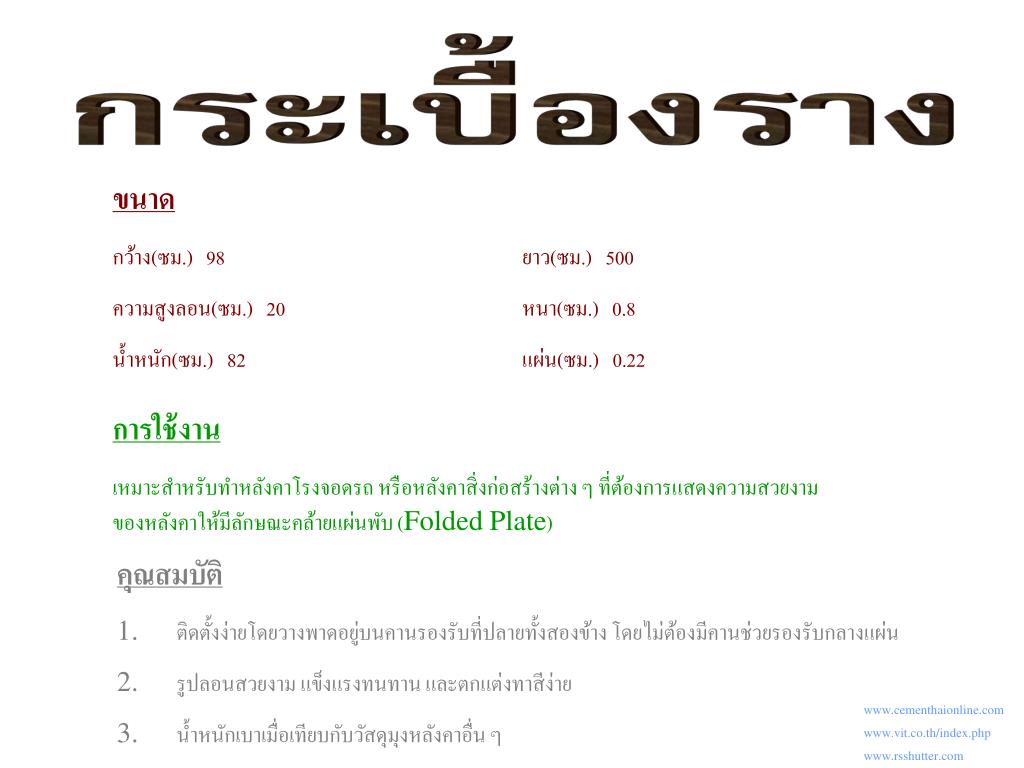

กระเบื้องราง

ขนาด

กว้าง(ซม.) 98 ยาว(ซม.) 500

ความสูงลอน(ซม.) 20 หนา(ซม.) 0.8

น้ำหนัก(ซม.) 82 แผ่น(ซม.) 0.22

การใช้งาน

เหมาะสำหรับทำหลังคาโรงจอดรถ หรือหลังคาสิ่งก่อสร้างต่าง ๆ ที่ต้องการแสดงความสวยงามของหลังคาให้มีลักษณะคล้ายแผ่นพับ (Folded Plate)

  • คุณสมบัติ
  • ติดตั้งง่ายโดยวางพาดอยู่บนคานรองรับที่ปลายทั้งสองข้าง โดยไม่ต้องมีคานช่วยรองรับกลางแผ่น
  • รูปลอนสวยงาม แข็งแรงทนทาน และตกแต่งทาสีง่าย
  • น้ำหนักเบาเมื่อเทียบกับวัสดุมุงหลังคาอื่น ๆ

www.cementhaionline.com

www.vit.co.th/index.php

www.rsshutter.com

slide40

www.cementhaionline.com

www.vit.co.th/index.php

www.rsshutter.com

slide41

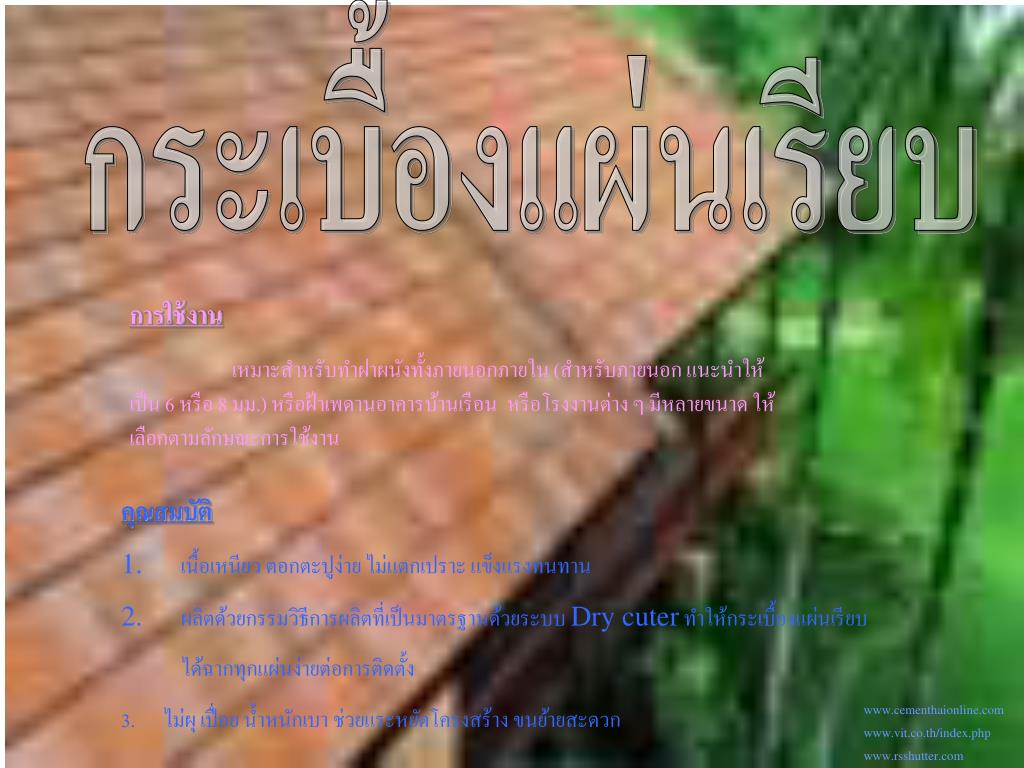

กระเบื้องแผ่นเรียบ

การใช้งาน

เหมาะสำหรับทำฝาผนังทั้งภายนอกภายใน (สำหรับภายนอก แนะนำให้เป็น 6 หรือ 8 มม.) หรือฝ้าเพดานอาคารบ้านเรือน หรือโรงงานต่าง ๆ มีหลายขนาด ให้เลือกตามลักษณะการใช้งาน

  • คุณสมบัติ
  • เนื้อเหนียว ตอกตะปูง่าย ไม่แตกเปราะ แข็งแรงทนทาน
  • ผลิตด้วยกรรมวิธีการผลิตที่เป็นมาตรฐานด้วยระบบ Dry cuter ทำให้กระเบื้องแผ่นเรียบ
  • ได้ฉากทุกแผ่นง่ายต่อการติดตั้ง
  • 3. ไม่ผุ เปื่อย น้ำหนักเบา ช่วยแระหยัดโครงสร้าง ขนย้ายสะดวก

www.cementhaionline.com

www.vit.co.th/index.php

www.rsshutter.com

slide42

จำนวนการใช้งาน

กระเบื้องผิวเรียบ

www.cementhaionline.com

www.vit.co.th/index.php

www.rsshutter.com

slide43

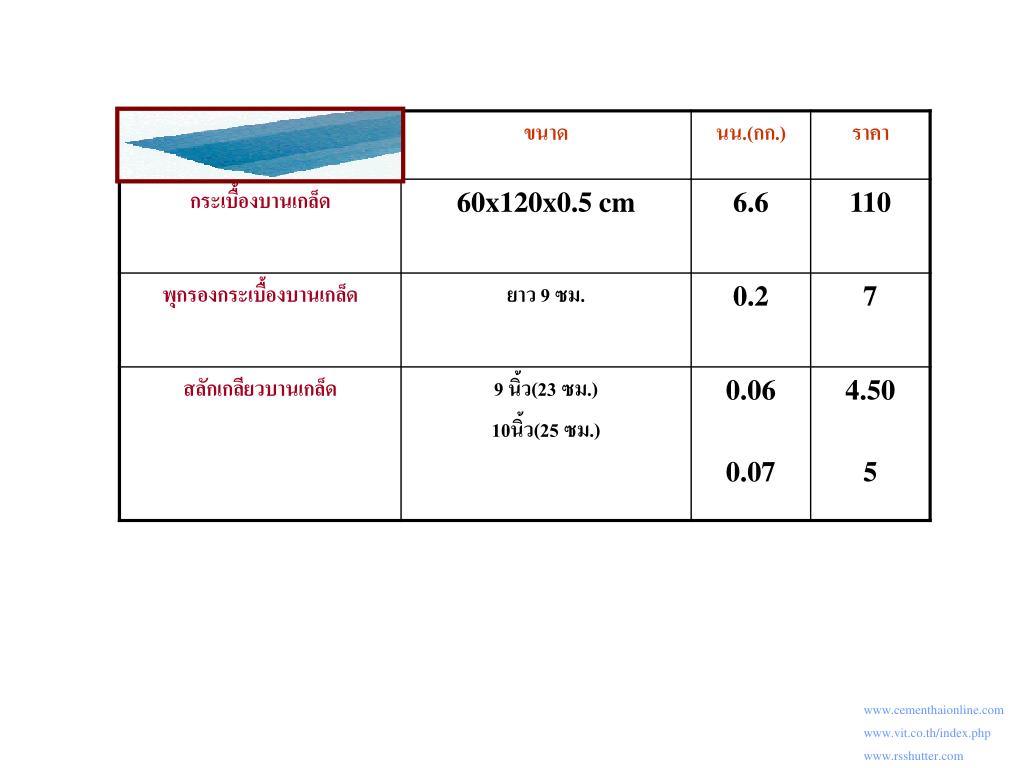

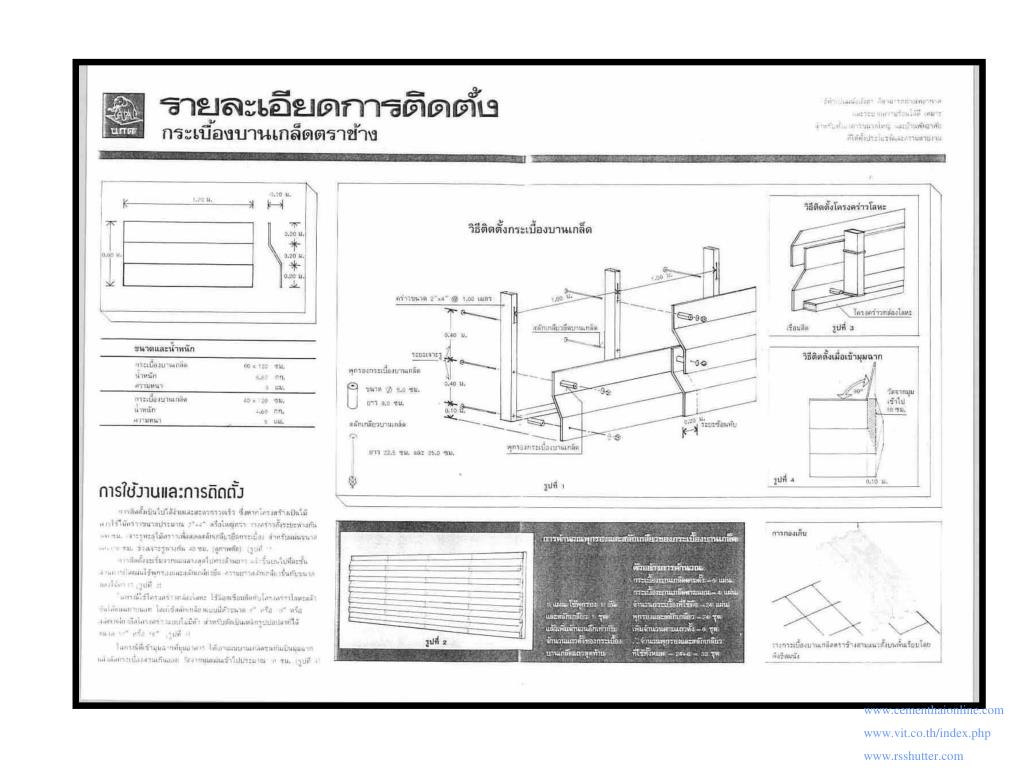

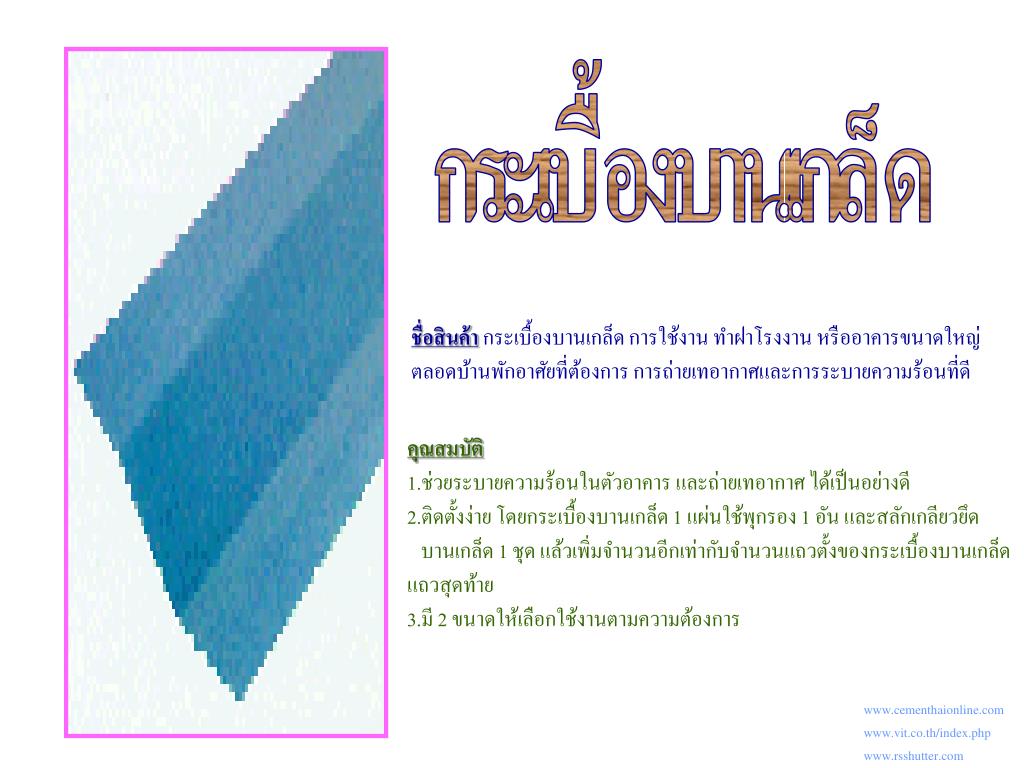

กระเบื้องบานเกล็ด

ชื่อสินค้า กระเบื้องบานเกล็ด การใช้งาน ทำฝาโรงงาน หรืออาคารขนาดใหญ่

ตลอดบ้านพักอาศัยที่ต้องการ การถ่ายเทอากาศและการระบายความร้อนที่ดี

คุณสมบัติ

1.ช่วยระบายความร้อนในตัวอาคาร และถ่ายเทอากาศ ได้เป็นอย่างดี

2.ติดตั้งง่าย โดยกระเบื้องบานเกล็ด 1 แผ่นใช้พุกรอง 1 อัน และสลักเกลียวยึด

บานเกล็ด 1 ชุด แล้วเพิ่มจำนวนอีกเท่ากับจำนวนแถวตั้งของกระเบื้องบานเกล็ด

แถวสุดท้าย

3.มี 2 ขนาดให้เลือกใช้งานตามความต้องการ

www.cementhaionline.com

www.vit.co.th/index.php

www.rsshutter.com

slide44

www.cementhaionline.com

www.vit.co.th/index.php

www.rsshutter.com

slide45

www.cementhaionline.com

www.vit.co.th/index.php

www.rsshutter.com

slide46

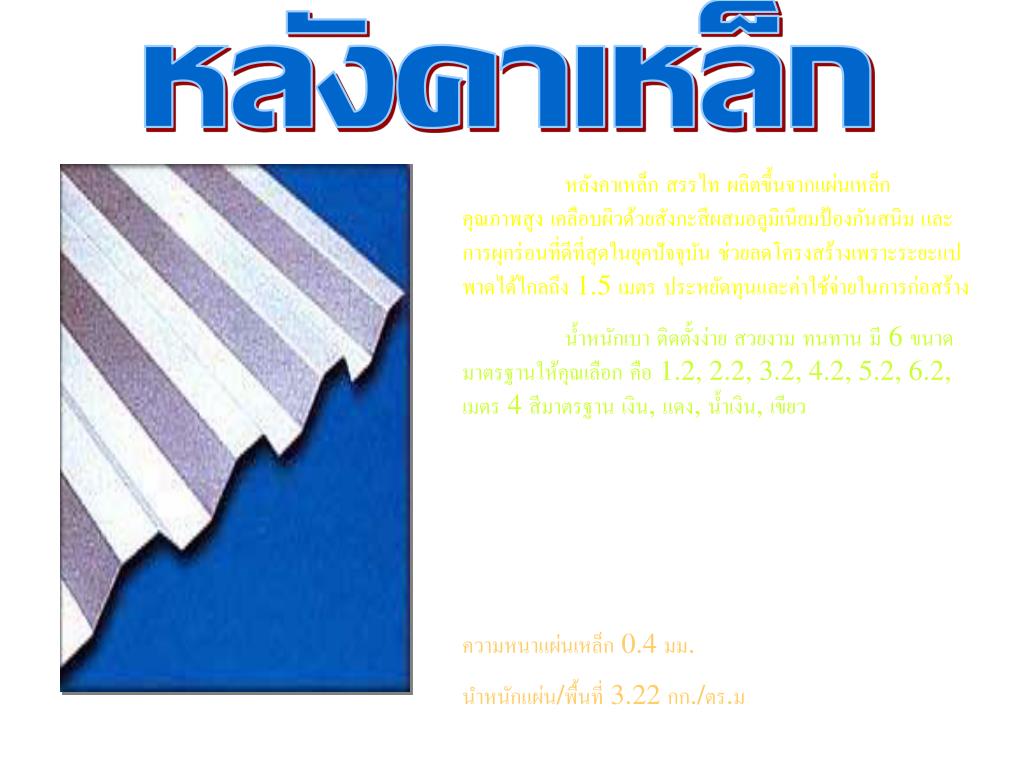

หลังคาเหล็ก

หลังคาเหล็กสรรไทผลิตขึ้นจากแผ่นเหล็กคุณภาพสูงเคลือบผิวด้วยสังกะสีผสมอลูมิเนียมป้องกันสนิมและการผุกร่อนที่ดีที่สุดในยุคปัจจุบันช่วยลดโครงสร้างเพราะระยะแปพาดได้ไกลถึง 1.5 เมตรประหยัดทุนและค่าใช้จ่ายในการก่อสร้าง

น้ำหนักเบาติดตั้งง่ายสวยงามทนทานมี 6 ขนาดมาตรฐานให้คุณเลือกคือ 1.2, 2.2, 3.2, 4.2, 5.2, 6.2, เมตร 4 สีมาตรฐานเงิน, แดง, น้ำเงิน, เขียว

นอกเหนือจากการใช้ทำเป็นหลังคาแล้วหลังคาเหล็กสรรไทยังสามารถใช้ทำเป็นผนังอาคารหรือเป็นรั้วได้เป็นอย่างดีทำความสะอาดง่ายและไม่ต้องบำรุงรักษาให้ยุ่งยากหลังคาเหล้กไม่เป็นพิษต่อระบบหายใจของร่างกายสวยงามปราศจากคราบดำบนตัวแผ่น

ความหนาแผ่นเหล็ก 0.4 มม.

นำหนักแผ่น/พื้นที่ 3.22 กก./ตร.ม

www.cementhaionline.com

www.vit.co.th/index.php

www.rsshutter.com

slide47

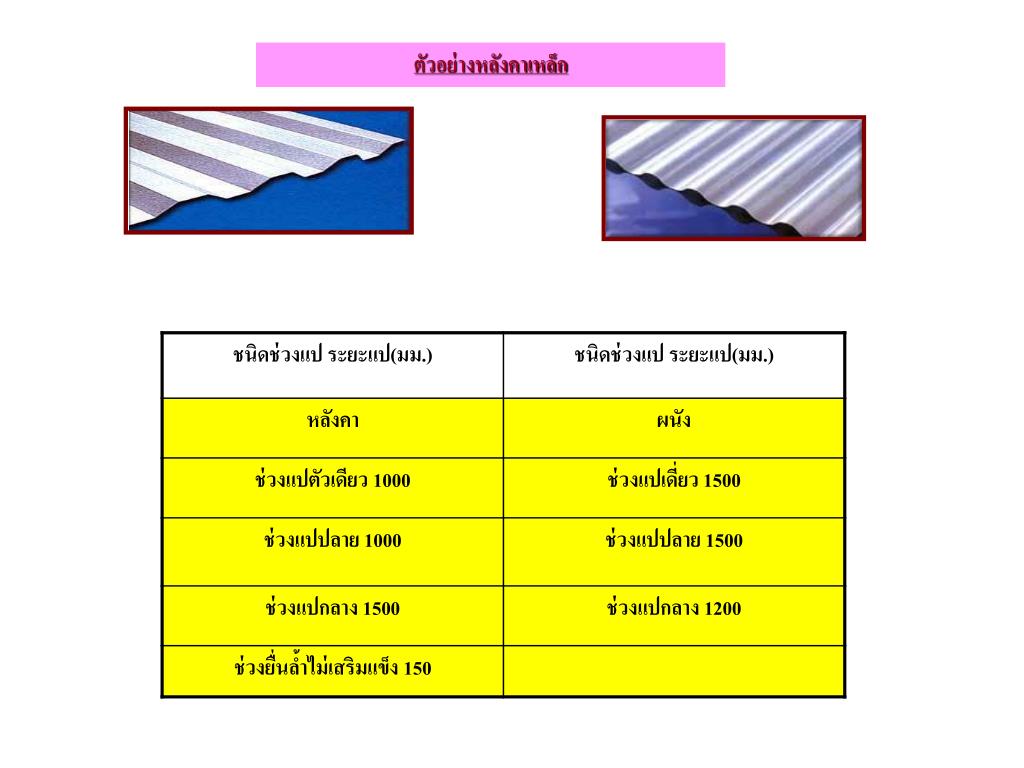

ตัวอย่างหลังคาเหล็ก

www.cementhaionline.com

www.vit.co.th/index.php

www.rsshutter.com

slide48

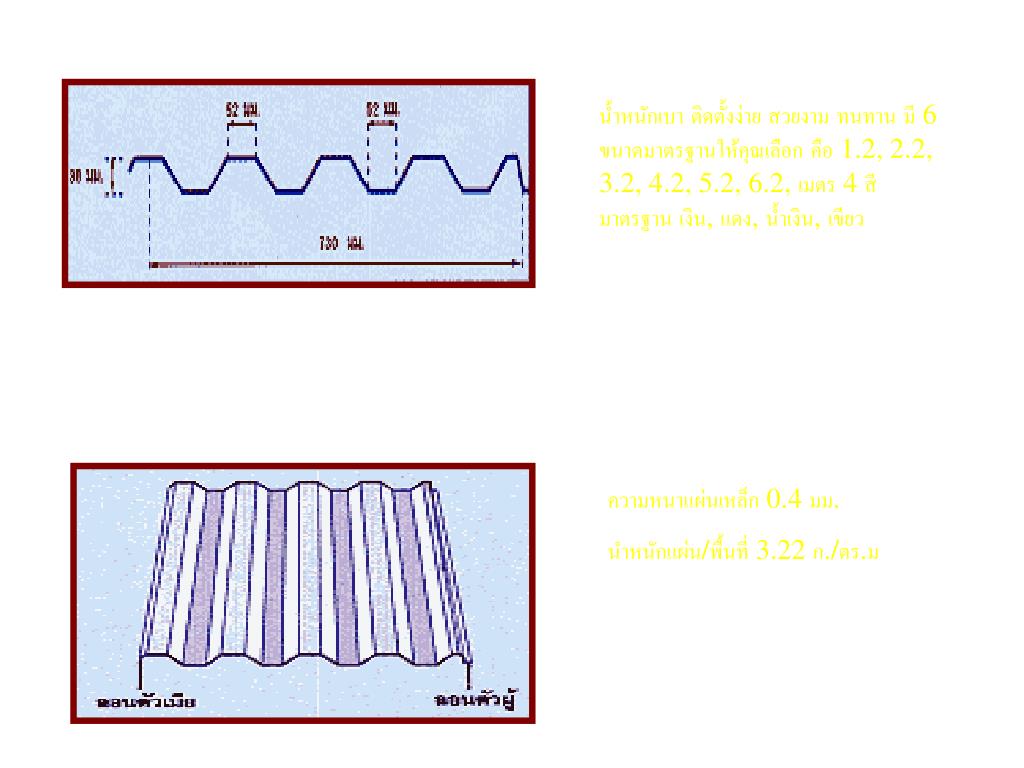

น้ำหนักเบาติดตั้งง่ายสวยงามทนทานมี 6 ขนาดมาตรฐานให้คุณเลือกคือ 1.2, 2.2, 3.2, 4.2, 5.2, 6.2, เมตร 4 สีมาตรฐานเงิน, แดง, น้ำเงิน, เขียว

ความหนาแผ่นเหล็ก 0.4 มม.

นำหนักแผ่น/พื้นที่ 3.22 ก./ตร.ม

www.cementhaionline.com

www.vit.co.th/index.php

www.rsshutter.com

slide49

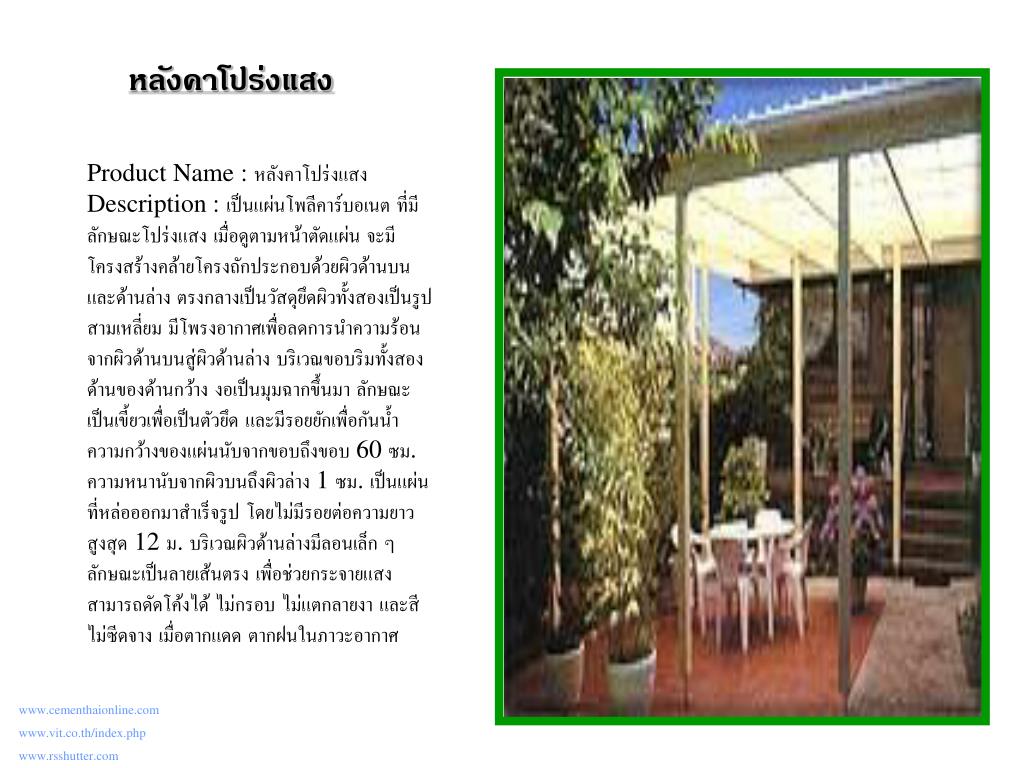

หลังคาโปร่งแสง

Product Name : หลังคาโปร่งแสง

Description : เป็นแผ่นโพลีคาร์บอเนตที่มีลักษณะโปร่งแสงเมื่อดูตามหน้าตัดแผ่นจะมีโครงสร้างคล้ายโครงถักประกอบด้วยผิวด้านบนและด้านล่างตรงกลางเป็นวัสดุยึดผิวทั้งสองเป็นรูปสามเหลี่ยมมีโพรงอากาศเพื่อลดการนำความร้อนจากผิวด้านบนสู่ผิวด้านล่างบริเวณขอบริมทั้งสองด้านของด้านกว้างงอเป็นมุมฉากขึ้นมาลักษณะเป็นเขี้ยวเพื่อเป็นตัวยึดและมีรอยยักเพื่อกันน้ำความกว้างของแผ่นนับจากขอบถึงขอบ 60 ซม. ความหนานับจากผิวบนถึงผิวล่าง 1 ซม. เป็นแผ่นที่หล่อออกมาสำเร็จรูปโดยไม่มีรอยต่อความยาวสูงสุด 12 ม. บริเวณผิวด้านล่างมีลอนเล็กๆลักษณะเป็นลายเส้นตรงเพื่อช่วยกระจายแสงสามารถดัดโค้งได้ไม่กรอบไม่แตกลายงาและสีไม่ซีดจางเมื่อตากแดดตากฝนในภาวะอากาศ

www.cementhaionline.com

www.vit.co.th/index.php

www.rsshutter.com

slide50

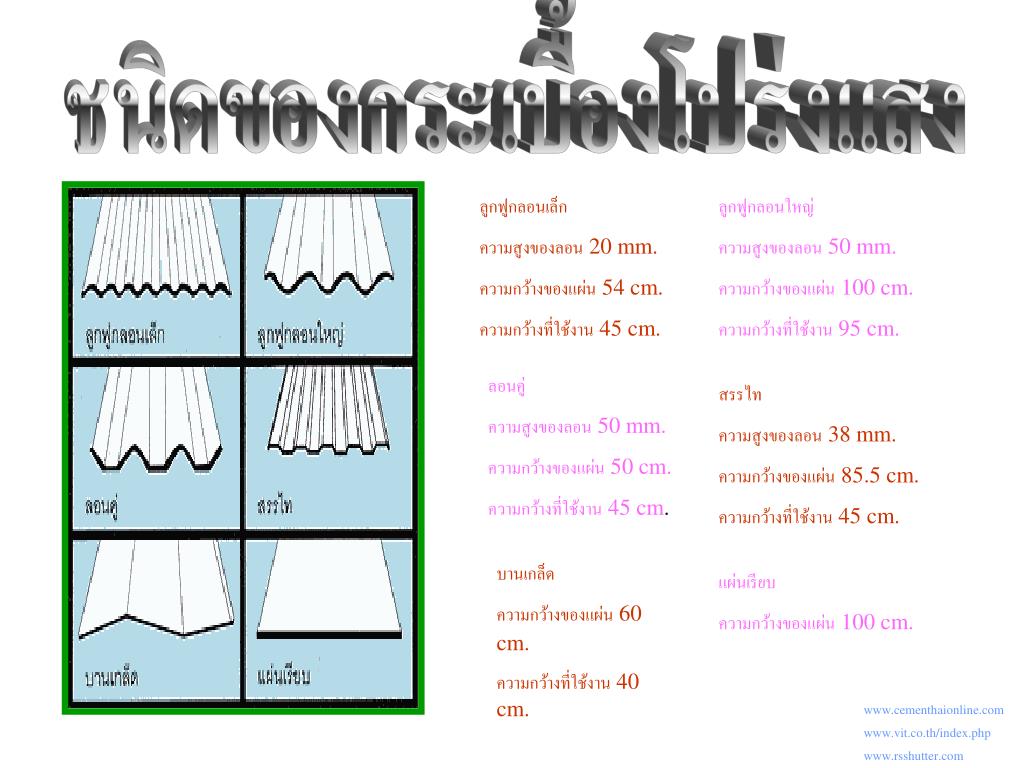

ชนิดของกระเบื้องโปร่งแสงชนิดของกระเบื้องโปร่งแสง

ลูกฟูกลอนเล็ก

ความสูงของลอน 20 mm.

ความกว้างของแผ่น 54 cm.

ความกว้างที่ใช้งาน 45 cm.

ลูกฟูกลอนใหญ่

ความสูงของลอน 50 mm.

ความกว้างของแผ่น 100 cm.

ความกว้างที่ใช้งาน 95 cm.

ลอนคู่

ความสูงของลอน 50 mm.

ความกว้างของแผ่น 50 cm.

ความกว้างที่ใช้งาน 45 cm.

สรรไท

ความสูงของลอน 38 mm.

ความกว้างของแผ่น 85.5 cm.

ความกว้างที่ใช้งาน 45 cm.

บานเกล็ด

ความกว้างของแผ่น 60 cm.

ความกว้างที่ใช้งาน 40 cm.

แผ่นเรียบ

ความกว้างของแผ่น 100 cm.

www.cementhaionline.com

www.vit.co.th/index.php

www.rsshutter.com
