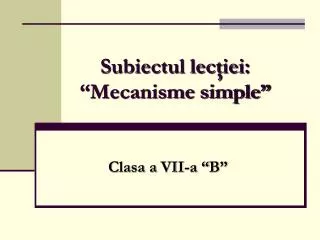

  1. Subiectul lecţiei: “Mecanisme simple” Clasa a VII-a “B”

  2. De-a lungul timpului, oamenii au inventat maşini care să le uşureze munca. Aceste maşini au în alcătuirea lor mecanisme simple.

  3. Pîrghie

  4. PÂRGHIA • Def.O pârghie este o bară rigidă ce se poate roti în jurul unui punct fix, numit punct de sprijin. • Asupra unei pârghii acţionează două forţe: • - forţa activă(pune în mişcare pârghia); • - forţa rezistentă (forţa care trebuie în-vinsă).

  5. Exemple: o roabă, o rangă, etc. • Pentru orice pârghie distanţa de la punctul de sprijin la direcţia uneia din forţe reprezintă braţul forţei respective (b). • Raportul forţelor este egal cu raportul invers al braţelor, dacă pârghia este în echilibru. F bR R bF

  6. TIPURI DE PÂRGHII PÂRGHIA DE TIP I • La pârghia de tip I punctul de sprijin se află între punctele de aplicaţie ale forţelor. • Exemple de pârghii tip I: foarfece, rangă.

  7. Figura pârghiei de tip I O RF

  8. PÂRGHIA DE TIP II • La pârghia de tip II punctul de sprijin se află la un capăt, iar la celălalt capăt se află punctul de aplicaţie al forţei active. • Exemple de pârghii de tip II: roaba, etc.

  9. Figura pârghiei de tip II OF R

  10. PÂRGHIA DE TIP III • La pârghia de tip III punctul de sprijin se află la un capăt, iar la celălalt capăt se află punctul de aplicaţie al forţei rezistente. • Exemple de pârghii de tip III: peseta, etc.

  11. Figura pârghiei de tip III F O R

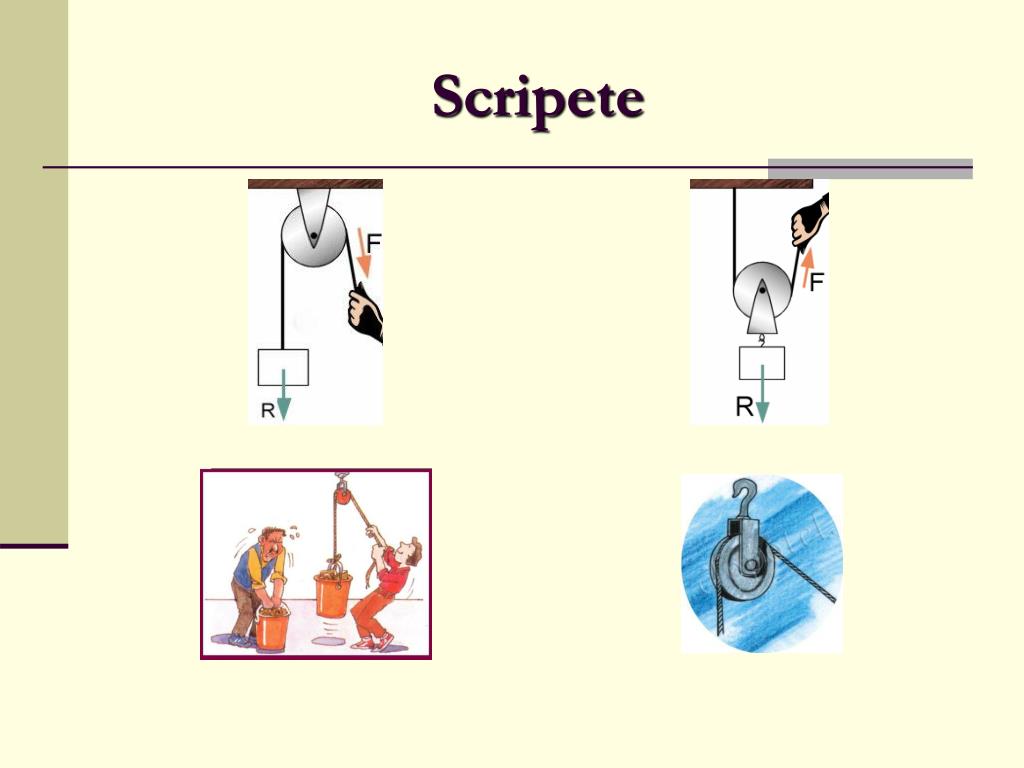

  12. Scripete

  13. SCRIPETELE • Def. Un scripete este alcătuit dintr-o roată cu şanţ pe muchie care se poate roti în jurul unui ax central. De axul roţii este fixată o furcă, prevăzută cu un cârlig de prindere. Prin şanţul scripetelui este trecut un fir (cablu) inextensibil. • În timpul utilizării, scripetele poate fi fix sau mobil.

  14. SCRIPETELE FIX • Def. Un scripete fix este folosit pentru a schimba, convenabil, direcţia şi sensul de acţiune al forţei active. • La echilibru, modulul forţei active este egal cu modulul forţei rezistente: • F=R

  15. SCRIPETELE MOBIL • Def. La un scripete mobil, în echilibru, forţa activă are valoarea de două ori mai mică decât a forţei rezistente. F R 2

  16. F • O A • R • Observaţie: Condiţia de echilibru de rotaţie pentru un scripete mobil poate fi exprimată astfel: Momentul forţei active (faţă de punctul O în jurul căruia se roteşte scripetele) este egal cu

  17. momentul forţei rezistente. • MF = MR • MF = F x OA • MR = R x OB. Dar OB = OA/2; rezultă F = R/2.

  18. Plan înclinat

  19. PLANUL ÎNCLINAT • Def. Un plan înclinat este un plan care formează un unghi ascuţit cu planul orizontal. • Un plan înclinat se reprezintă cu ajutorul unui triunghi dreptunghic. • Elementele unui plan înclinat sunt: • - lungimea planului înclinat; • - înălţimea planului înclinat; • - unghiul planului înclinat.

  20. Figura unui plan înclinat l N F h G

  21. Forţa F necesară urcării uniforme, fără frecare, a unui corp, cu valoarea greutăţii G, pe un plan înclinat de înălţime h şi lungime l are valoare : F G x h l

  22. Forţa necesară urcării uniforme, fără frecare, a unui corp pe planul înclinat se poate determina şi în alt mod. F G h l ; rezultă F G X h l

  23. Elev:Voicu Aurel cls. a VII- a B
