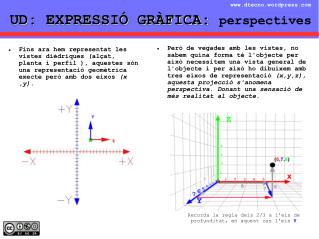

  1. www.dtecno.wordpress.com UD:EXPRESSIÓ GRÀFICA:perspectives • Però de vegades amb les vistes, no sabem quina forma té l'objecte per això necessitem una vista general de l'objecte i per això ho dibuixem amb tres eixos de representació (x,y,z), aquesta projecció s'anomena perspectiva. Donant una sensació de més realitat al objecte. • Fins ara hem representat les vistes dièdriques (alçat, planta i perfil ), aquestes són una representació geomètrica execte però amb dos eixos (x ,y). Recorda la regla dels 2/3 a l'eix de profunditat, en aquest cas l'eix Y

  2. www.dtecno.wordpress.com UD:EXPRESSIÓ GRÀFICA:perspectives • PERSPECTIVA: és el resultat de projectar l'objecte sobre un pla (superfície plana) semblant el més aproximat al que veu el nostre ull. • TIPUS DE PERSPECTIVES Perspectiva cavallera Perspectiva isomètrica Perspectiva cònica 2 punts de fuga

  3. www.dtecno.wordpress.com UD:EXPRESSIÓ GRÀFICA:perspectives Perspectiva CAVALLERA • Molt fàcil d'identificar degut al seu angle de 90º. Està formada per dos eixos ortogonals i un tercer de 135º. • Un eix és el que li dona la profunditat sol ser l'eix X o el Y • Per dibuixar podem fer servir el paper quadriculat ja que cada quadre és una unitat llevat a l'eix de profunditat que agafarem la diagonal i un quadre en diagonal són dos unitats, l'escaire i el cartabó t'ajudaran per no pedrer l'orientació. • L'eix de profunditat serveix per donar una visió més realista per això en aquest eix em d'aplicar la reducció dels 2/3 en totes les línies paral·leles a l'eix.

  4. www.dtecno.wordpress.com UD:EXPRESSIÓ GRÀFICA:perspectives Perspectiva CAVALLERA:dibuix mitjançant el mètode COMPOSITIU • Partint de les vistes d'alçat, plant i perfil podem reconstruir l'objecte mitjançant el mètode compositiu. Al eix de 3D: a l'eix X-Z situarem el perfil, a l'eix Z-Y l'alçat i a l'eix Y-X la planta.

  5. www.dtecno.wordpress.com UD:EXPRESSIÓ GRÀFICA:perspectives Perspectiva CAVALLERA:dibuix mitjançant el mètode COMPOSITIU

  6. www.dtecno.wordpress.com UD:EXPRESSIÓ GRÀFICA:perspectives Perspectiva CAVALLERA:dibuix mitjançant el mètode COMPOSITIU

  7. www.dtecno.wordpress.com UD:EXPRESSIÓ GRÀFICA:perspectives Perspectiva ISOMÈTRICA • La paraula isomètrica vol dir la mateixa mètrica és a dir els mateixos angles 120º. • En aquest sistema tenim dos eixos que donen la profunditat l'eix X i l'eix Y • Per dibuixar podem fer servir el paper quadriculat ja que cada quadre és una unitat llevat als eixos de profunditat que agafarem la diagonal de dos quadres en horitzontal i un quadre en vertical. L'escaire i el cartabó t'ajudaran per no pedrer L'orientació. • En aquest sistema totes les vistes mantenen les sue dimensions, metre que la seua forma si que varia.
