  1. SPECTRUM GROUP OF COMPANIES

  2. МОДЕЛИРОВАНИЕ И РАСЧЕТ КРУПНОГАБАРИТНЫХ СТЕЛЛАЖНЫХ СИСТЕМ ИЗ ТОНКОСТЕННЫХ СТАЛЬНЫХ ПРОФИЛЕЙ К.т.н. Гильянова Л.Н., главный конструктор Инж. Булкин С.А., ведущий конструктор

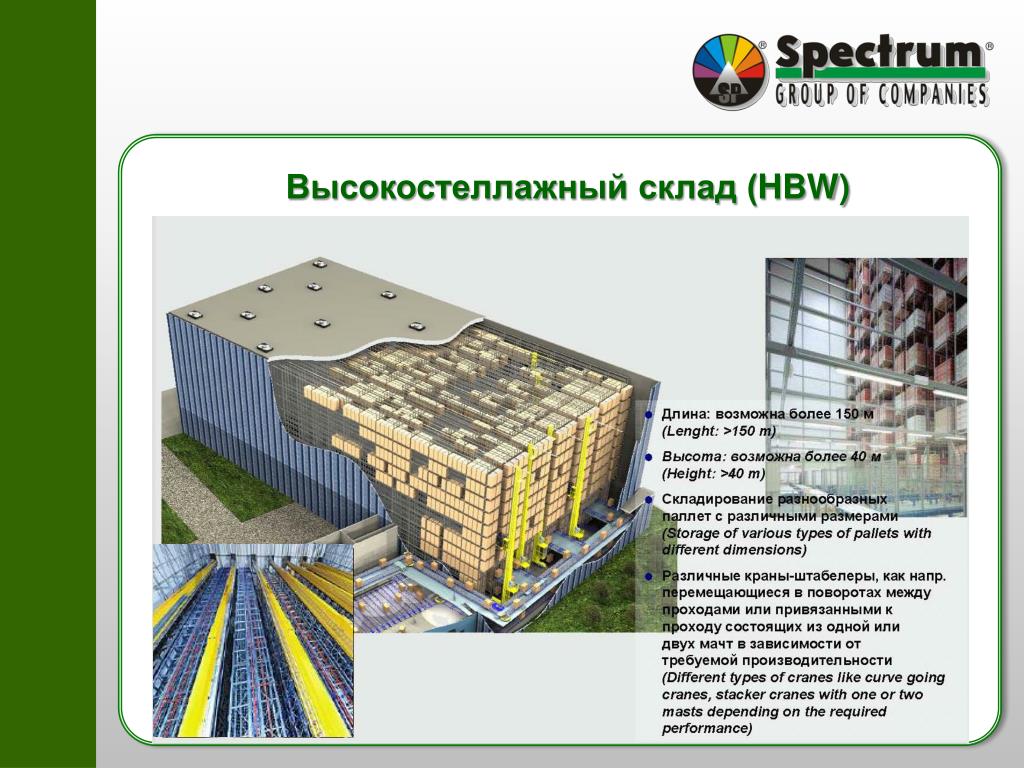

  3. Высокостеллажный склад (HBW)

  4. Профили стеллажей для автоматизированного хранения

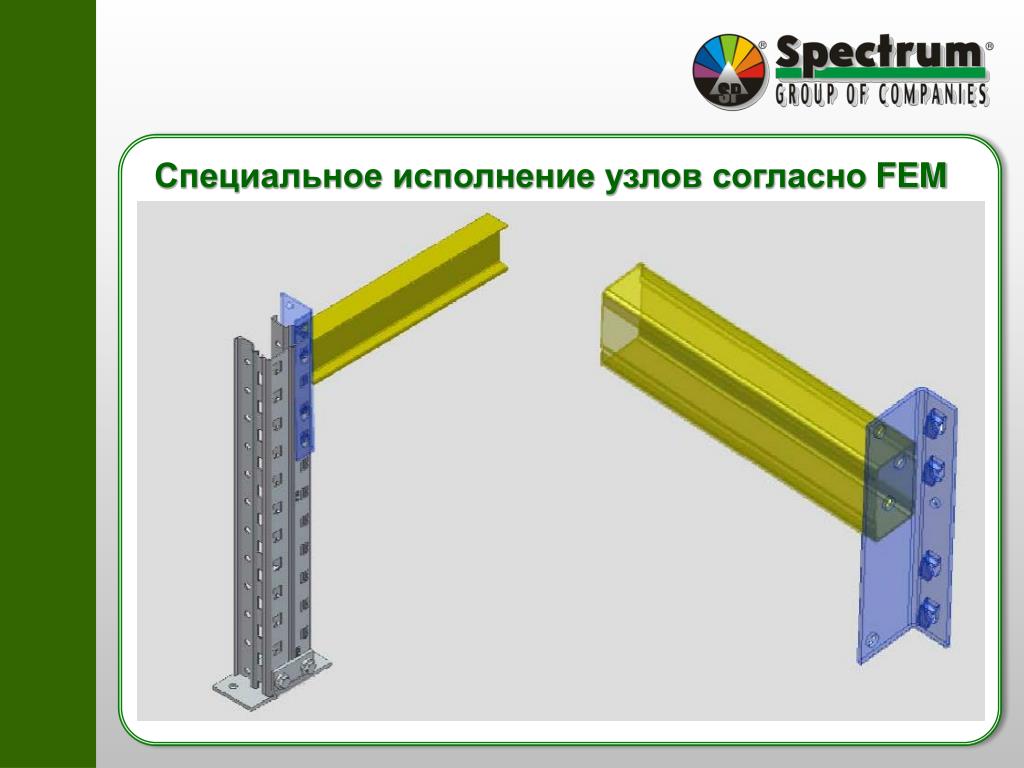

  5. Специальное исполнение узлов согласно FEM

  6. Нормы для строительства стеллажных конструкций

  7. Сравнительный расчет паллетной балки по СНиП и DIN

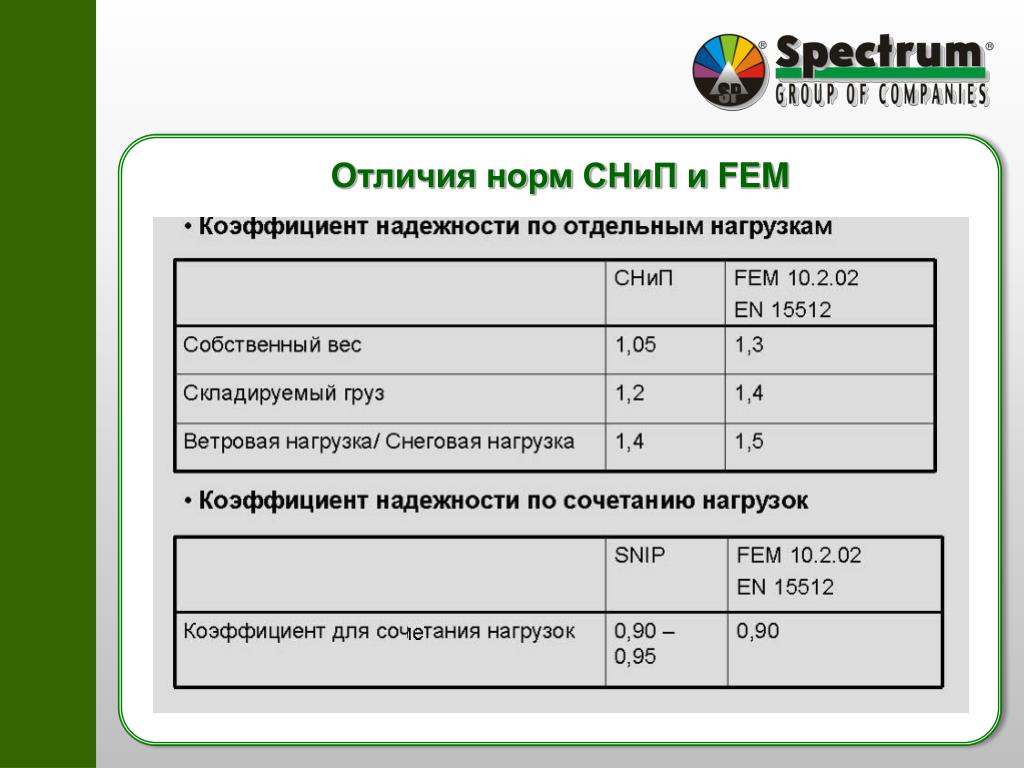

  8. Отличия норм СНиП и FEM

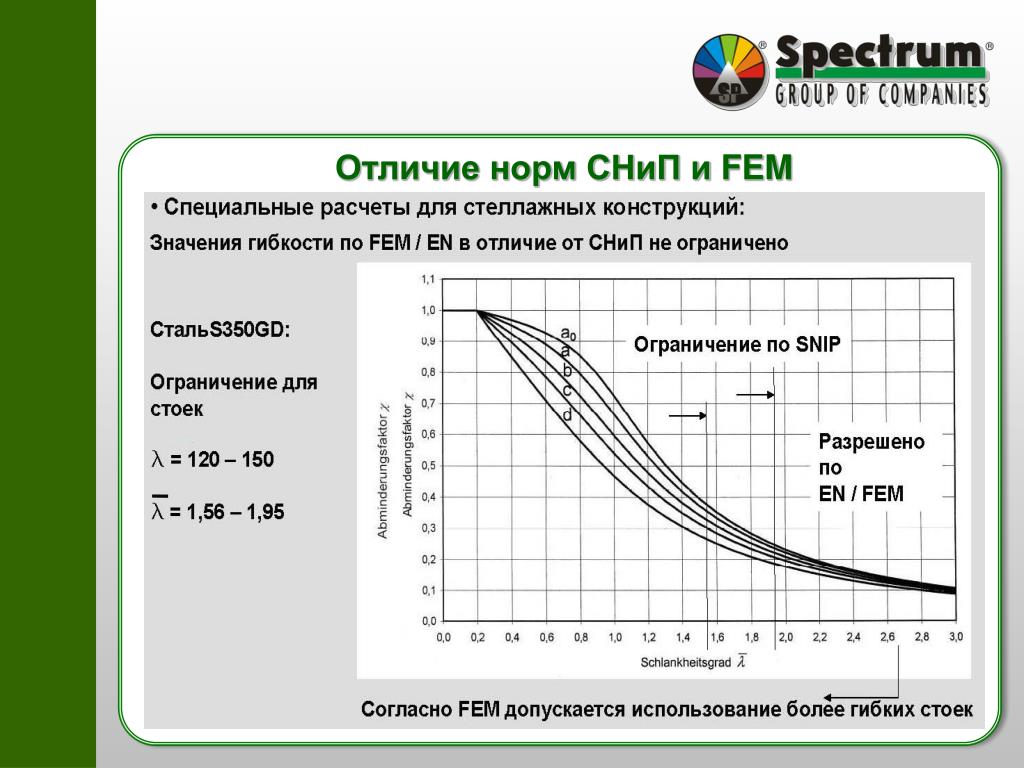

  9. Отличие норм СНиП и FEM

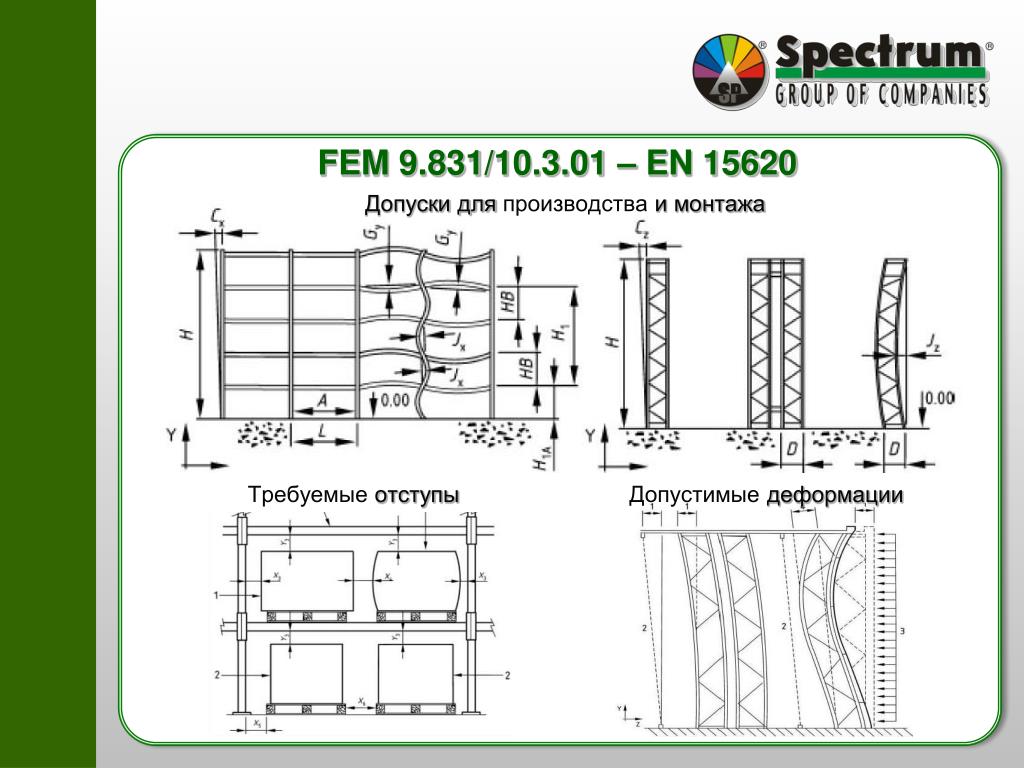

  10. FEM 9.831/10.3.01 – EN 15620 Допуски для производства и монтажа Требуемые отступыДопустимые деформации

  11. Cпециальные расчеты и испытания тонкостенных профилей по FEM 10.2.02 (EN 15512) 1 – местная устойчивость стенки профиля; 2 – устойчивость формы поперечного сечения; 3 – нестабильность всего конструктивного элемента. Потеря устойчивости тонкостенного профиля в результате испытаний стойки на сжатие

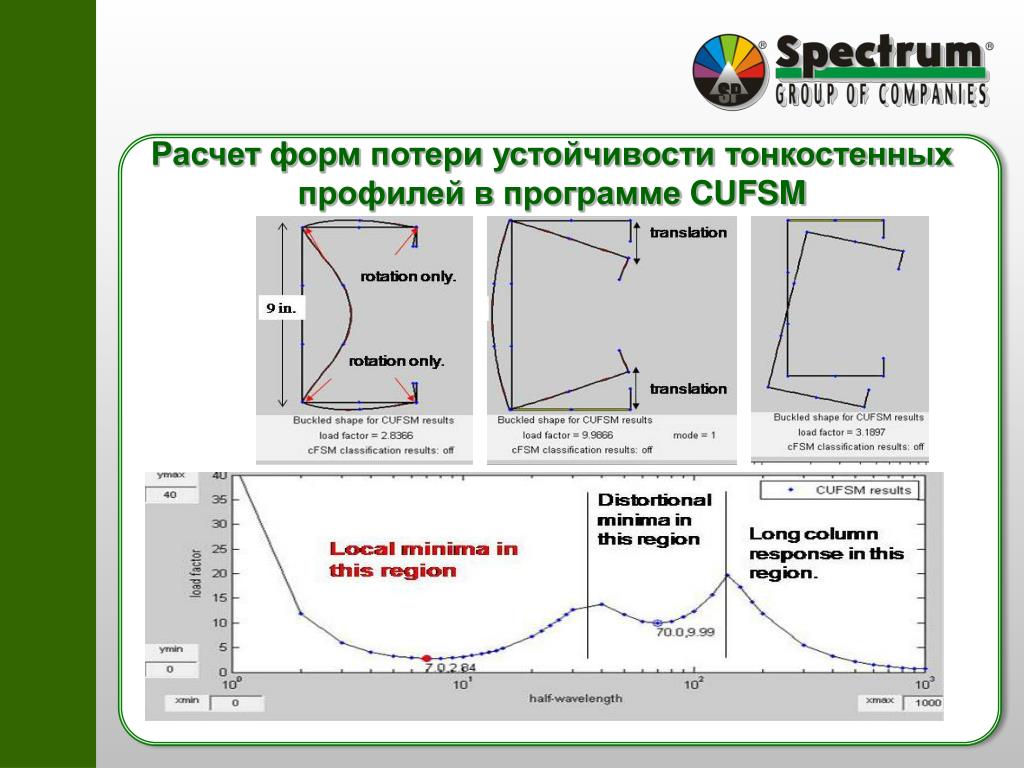

  12. Расчет форм потери устойчивости тонкостенных профилей в программе CUFSM

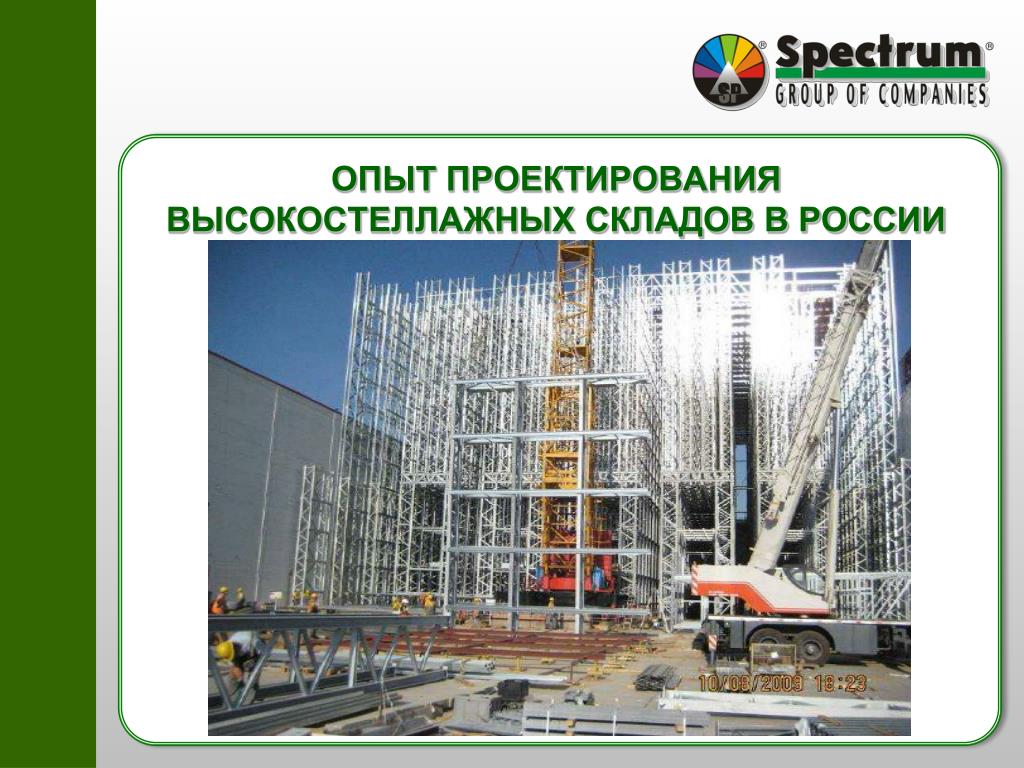

  13. ОПЫТ ПРОЕКТИРОВАНИЯ ВЫСОКОСТЕЛЛАЖНЫХ СКЛАДОВ В РОССИИ

  14. Расчетная схема в SCAD

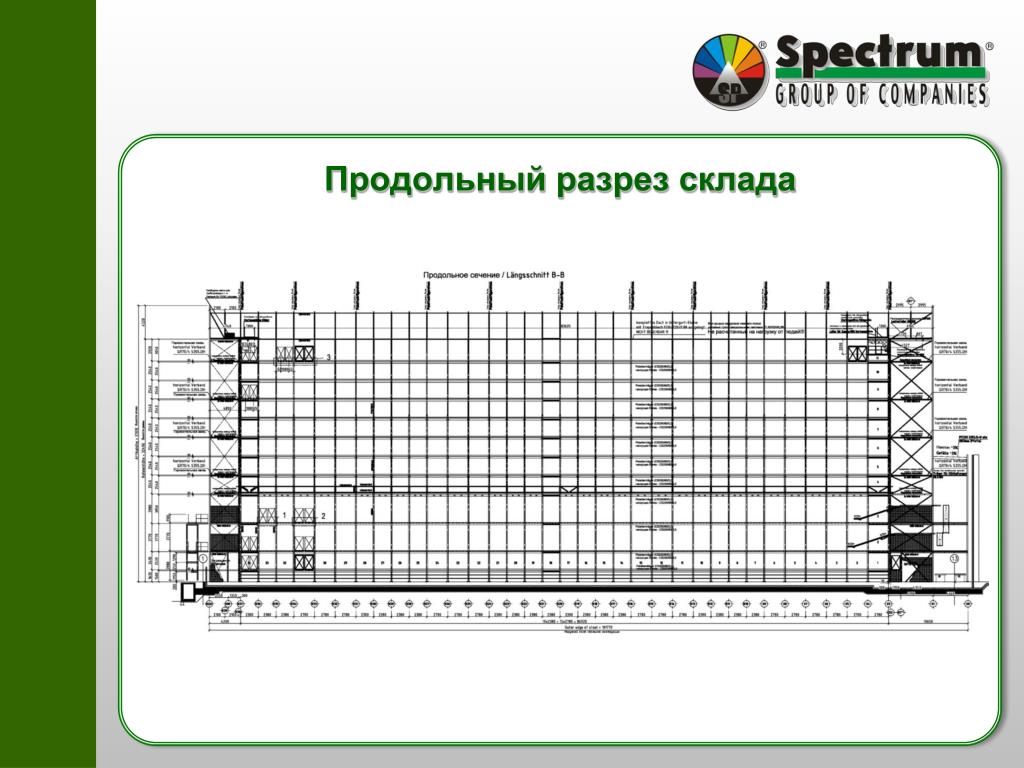

  15. Продольный разрез склада

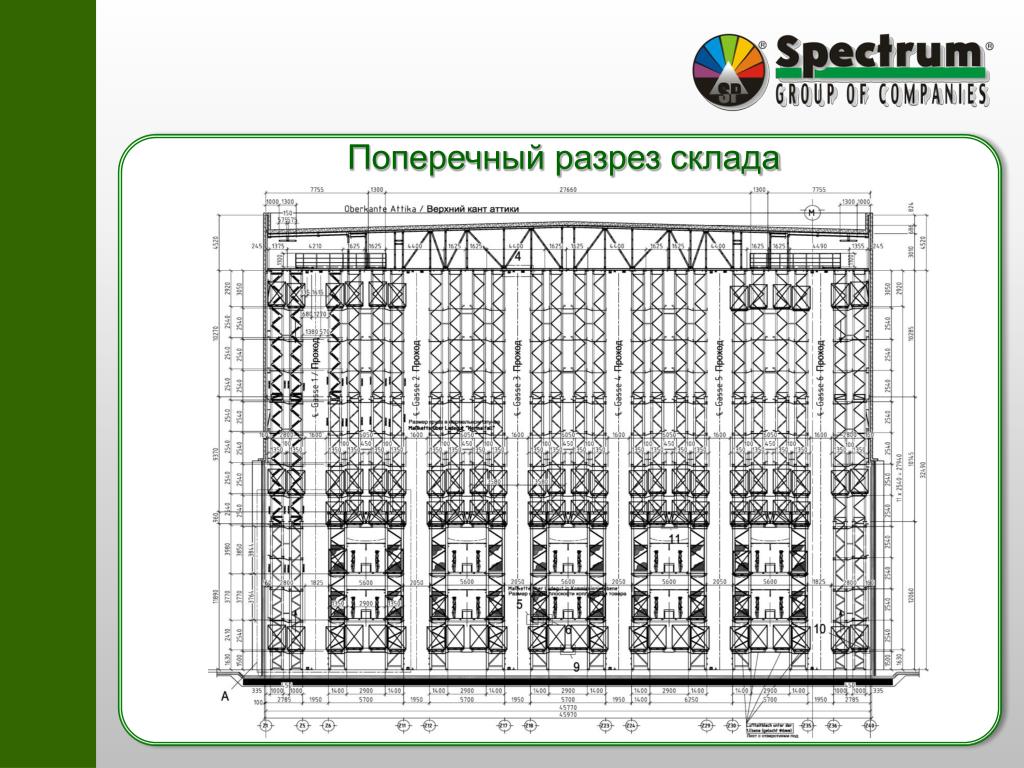

  16. Поперечный разрез склада

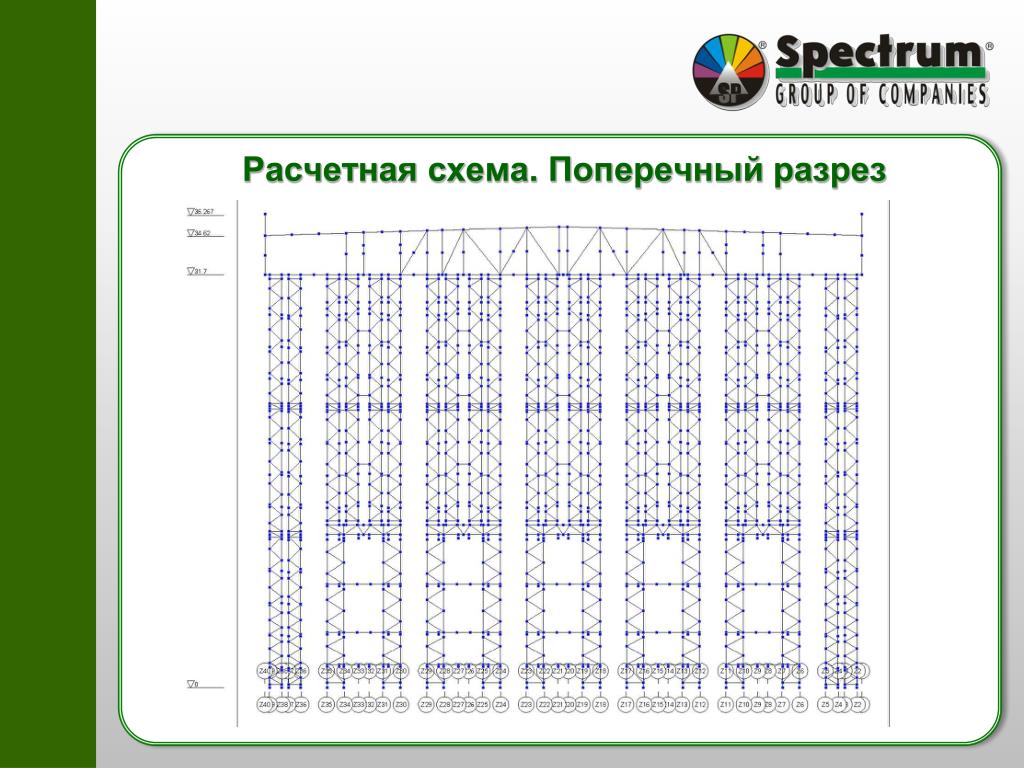

  17. Расчетная схема. Поперечный разрез

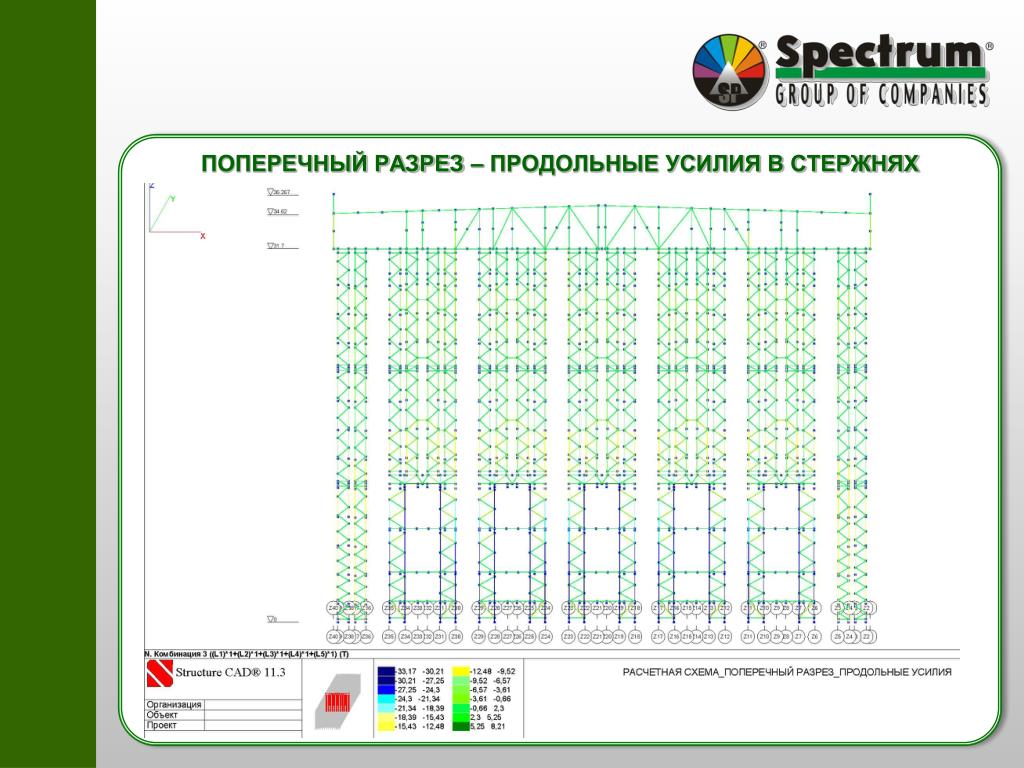

  18. ПОПЕРЕЧНЫЙ РАЗРЕЗ – ПРОДОЛЬНЫЕ УСИЛИЯ В СТЕРЖНЯХ

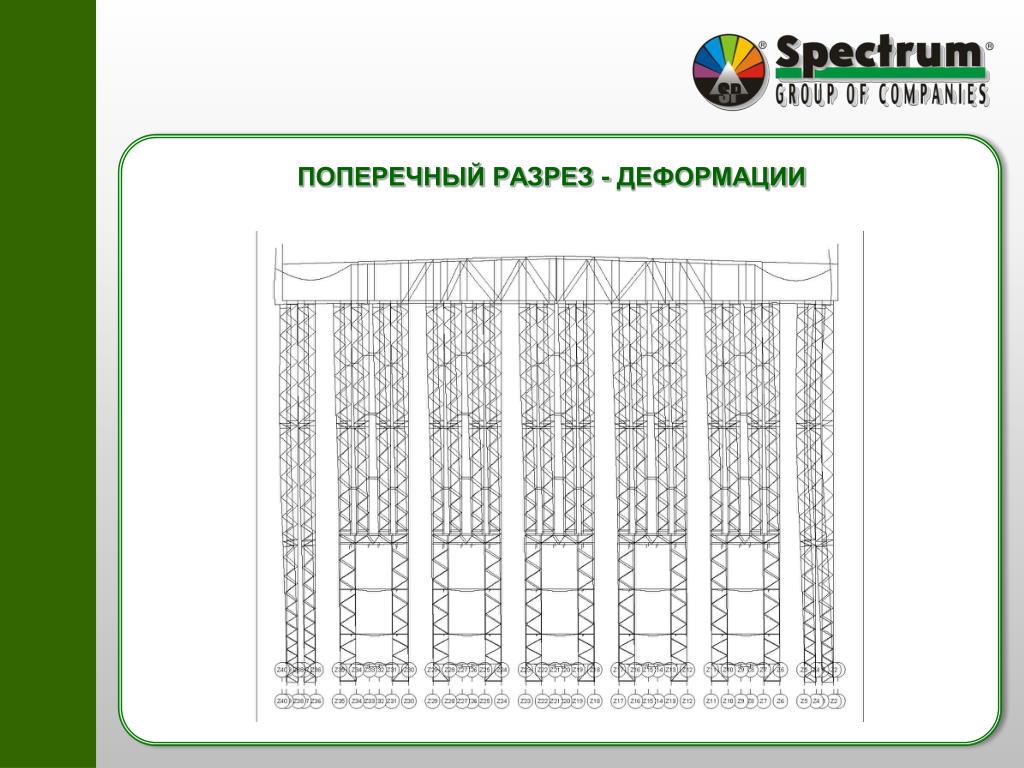

  19. ПОПЕРЕЧНЫЙ РАЗРЕЗ - ДЕФОРМАЦИИ

  20. ПОПЕРЕЧНЫЙ РАЗРЕЗ – ПЕРЕХВАТНАЯ ФЕРМА

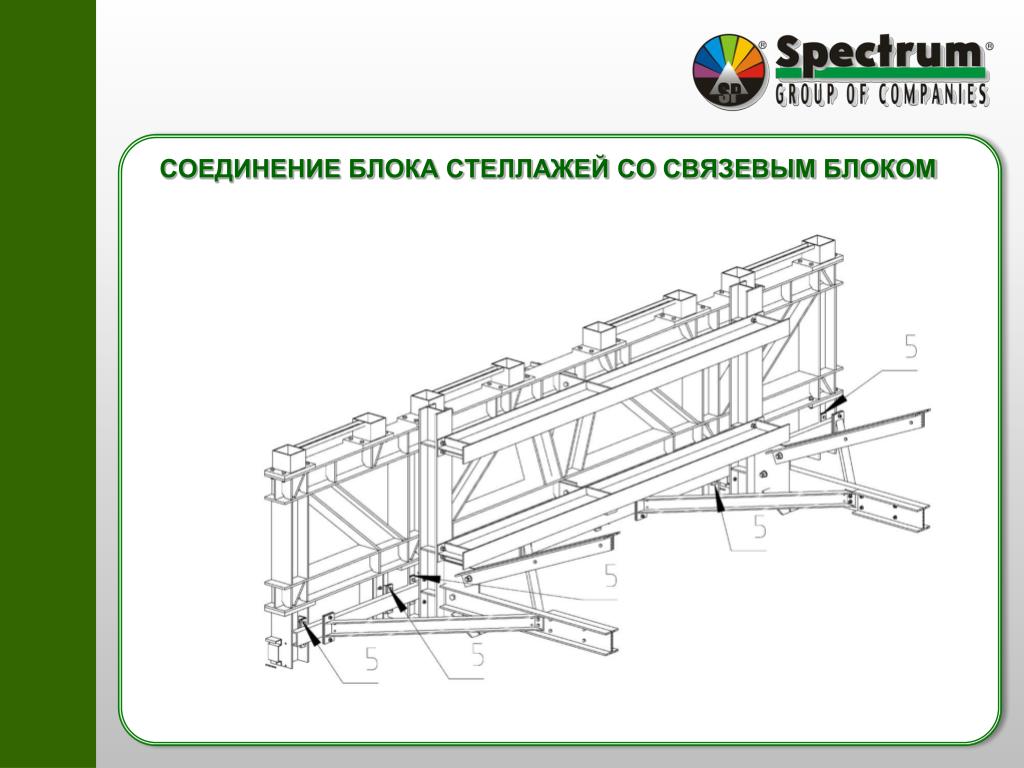

  21. СОЕДИНЕНИЕ БЛОКА СТЕЛЛАЖЕЙ СО СВЯЗЕВЫМ БЛОКОМ

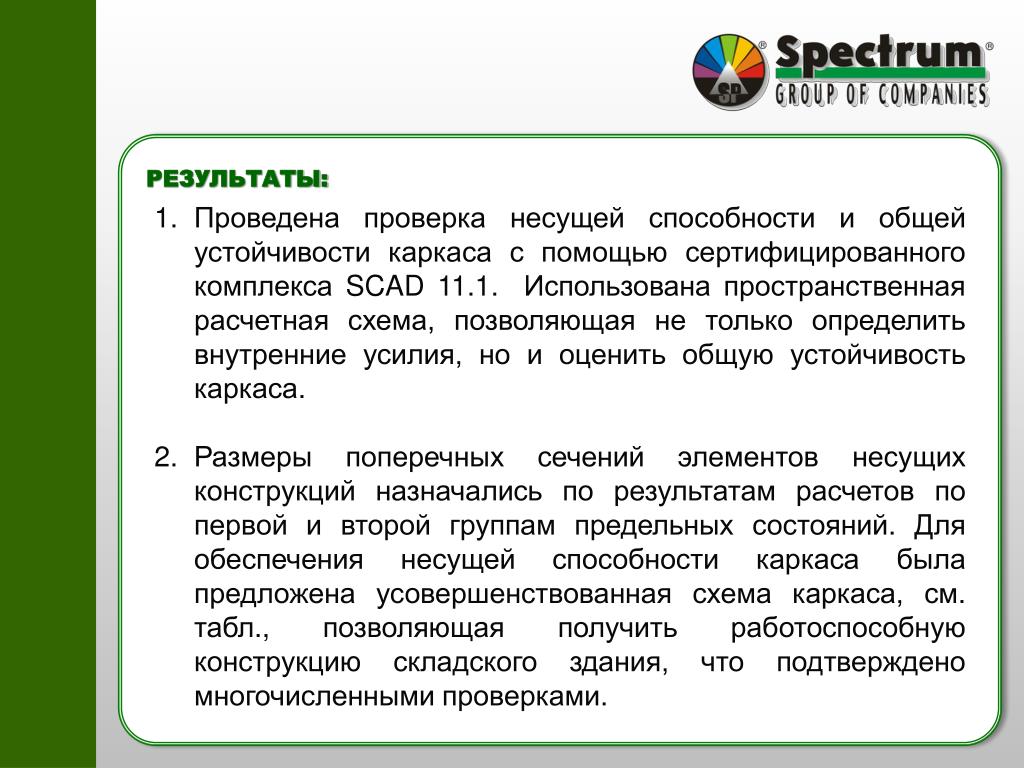

  22. РЕЗУЛЬТАТЫ: • Проведена проверка несущей способности и общей устойчивости каркаса с помощью сертифицированного комплекса SCAD 11.1. Использована пространственная расчетная схема, позволяющая не только определить внутренние усилия, но и оценить общую устойчивость каркаса. • Размеры поперечных сечений элементов несущих конструкций назначались по результатам расчетов по первой и второй группам предельных состояний. Для обеспечения несущей способности каркаса была предложена усовершенствованная схема каркаса, см. табл., позволяющая получить работоспособную конструкцию складского здания, что подтверждено многочисленными проверками.

  23. ВЫВОДЫ: 3. Проверена также общая устойчивость системы. В результате проведенного расчета, получено наименьшее значение коэффициента запаса устойчивости системы 1,864 (согласно СП 53-102-2004, п. 5.2.4 с учетом п. 5.3.1 устойчивость идеализированной линейно упругой модели каркаса считается обеспеченной, если Куст ≥ 1.3). 4. Смоделированная аварийная ситуация (выход из строя балки-распорки) не привела к потере общей устойчивости каркаса склада. Для обеспечения устойчивости от лавинообразного обрушения при локальных воздействиях необходимо предусмотреть ряд превентивных мер, обеспечивающих защиту здания от воздействий террористического характера. 5. Согласно результатам расчета, а также заключению ЦНИИСК, с учетом согласованных изменений проект каркаса может быть использован при строительстве.

  24. НАШИ КОНТАКТЫ: St. Petersburg Office Tel. +7 812 3326032 Moscow Office Tel. +7 495 9810601 Sochi office Tel. +7 8622 96 06 97 www.spectrum-group.ru spectrum@spgr.ru СПАСИБО ЗА ВНИМАНИЕ!
