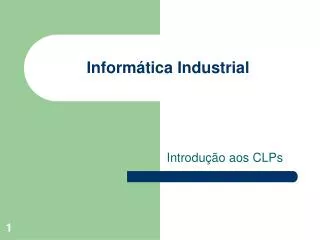

  1. Informática Industrial Introdução aos CLPs

  2. CLPs • A automatização veio para aumentar a produtividade e diminuir o uso do esforço humano • Surgiu os sistemas automáticos: sistema no qual o resultado é definido previamente e o sistema se encarrega de atingí-lo sem que haja interferência de um controlador externo. • Os sistemas automatizados são constituídos de Controladores, sensores e atuadores.

  3. CLPs • Os sistemas automáticos podem ser: • Sistemas rígidos de automação • Sistemas flexíveis de automação Figura retirado do material didático do site http://www.eca.efei.br/eca21/

  4. CLPs • Sistema rígido de automação: • O controle é automático, mas não permite alteração do processo depois da definição do sistema e seus componentes • Sistema flexível de automação: • Permite fazer algumas alterações no sistema e em seus componentes, como incluir ou retirar entradas e saídas

  5. CLPs • Exemplo de sistemas rígidos: • Os primeiros sistemas de automação operavam por meio de componentes eletromecânicos, como relês e contatores.

  6. CLPs • Exemplo de sistemas rígidos: • As máquinas de tear eram acionados manualmente • Depois foram automatizados, mas só produziam um tipo de tecido • Um pouco de flexibilização com uso de cartão perfurados

  7. CLPs • Com a chegada dos microprocessadores, e mais memórias para receber dados, conseguiu se desenvolver dispositivos automatizados cada vez mais flexíveis. • Podia-se modificar a lógica de funcionamento dos equipamentos.

  8. CLPs • CLPs • Os controladores Lógicos Programáveis são equipamentos eletrônicos de última geração, utilizados em sistemas de automação flexível. • Permitem desenvolver e alterar facilmente a lógica para acionamento das saídas em função das entradas.

  9. CLPs • Vantagens • Ocupam menos espaços • Requerem menor potência elétrica • Podem ser reutilizados • São programáveis, alterando os parâmetros de controle • Tem maior confiabilidade • Manutenção fácil • Flexibilidade • Interface com outros CLPs e computadores • Permite maior rapidez na elaboração do projeto do sistema

  10. CLPs • O CLP surgiu da indústria automobilística americana, devido a grande dificuldade que havia para mudar a lógica de controle de painéis de comando ao se alterar a linha da montagem. • Surgiu a idéia de montar um equipamento mais versátil, capaz de adaptar a maioria das necessidades em termos de circuitos de controle e uso de relês. • Essa idéia evolui até nossos dias.

  11. CLPs • Painel de Controle x CLPs

  12. CLPs • O CLP é um microcomputador aplicado ao controle de um sistema ou processo. • Suas entradas podem ser: • Digitais (8 ou 16 bits) • Analógicas

  13. CLPs • As saídas também ser analógicas e digitais • Saídas digitais estão no formato de 8 ou 16 bits • As saídas analógicas são resultantes de valores convertidos de D/A

  14. CLPs • Programação do CLP • É em função dos sinais de entrada do CLP • É baseada em lógica combinatória e em lógica sequencial. • A linguagem é baseada em diagramas lógicos de acionamentos utilizados pelos eletrotécnicos ou profissionais da área de controle.

  15. CLPs • Principais símbolos:

  16. CLPs • Para acionar uma Lâmpada:

  17. CLPs • Lógica Combinacional

  18. CLPs • Lógica combinacional

  19. CLPs • Lógica sequencial

  20. CLPs • Dimensionamento de um CLP • Deve ser analisar a quantidade de entradas e saídas necessárias • Capacidade de processamento • Tipos de entradas e de saídas

  21. CLPs • Componentes básicos: • Processador • Memória • Sistema de entradas/saídas • Fonte de alimentação • Terminal de programação

  22. CLPs • Componentes básicos:

  23. CLPs • Internamente:

  24. CLPs • Podem ser Modulares ou não

  25. CLPs • Aplicação típica:

  26. CLPs • Características: • Compacta: • todos os componentes são colocados num único gabinete • CP’s de pequeno porte • Modular: • cada componente ou um conjunto deles é colocado em um módulo • módulos são agrupados em racks • CP’s de médio e grande porte

  27. CLPs • Arquiteturas semelhantes ao Computador de mesa • Operação em ambiente industrial • Programação e manutenção por técnicos não especializados • Software residente: • diagnósticos • acesso ao sistema de E/S • comunicações • modo de operação dedicado: ciclo de varredura

  28. CLPs • Exemplo de aplicação:

  29. CLPs • Exemplo de aplicação:

  30. CLPs • Exemplo de aplicação:

  31. CLPs • Exemplo de aplicação:
