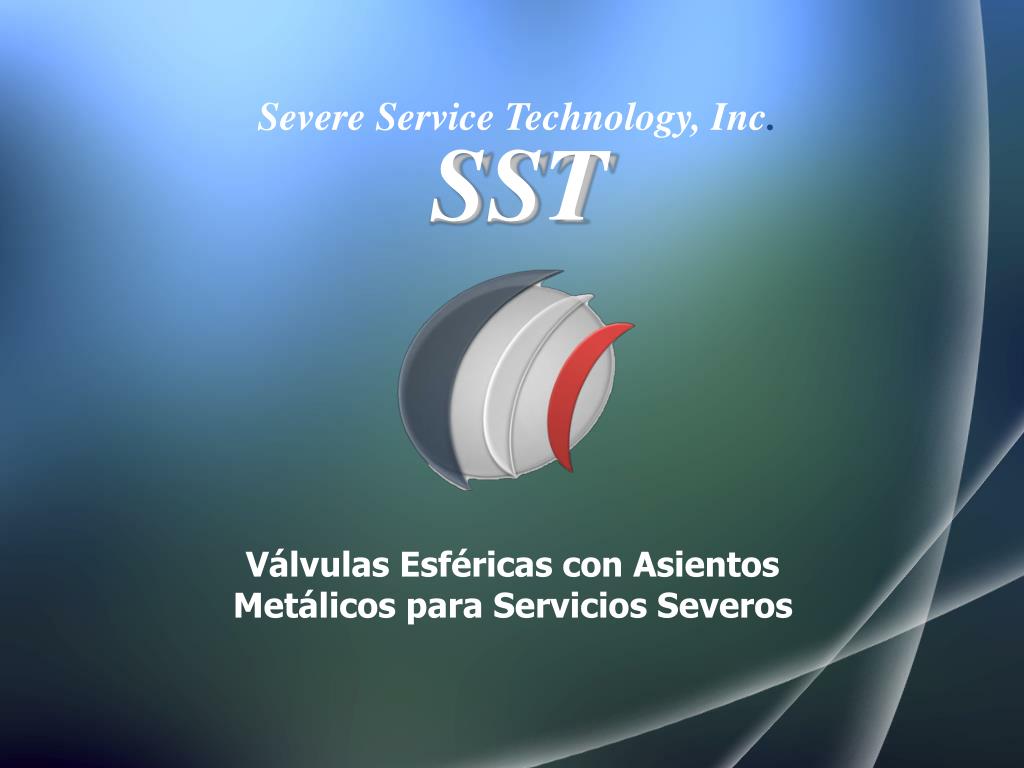

  1. Severe Service Technology, Inc. SST Válvulas Esféricas con Asientos Metálicos para Servicios Severos

  2. Severe Service Technology, Inc. • Inicio en 1997 • Más de 15.000 válvulasdespachadas • Operaciones • OficinasCorporativas, de Diseño e Ingeniería: Houston, TX • Fabricación, Ensamblaje y Pruebas: Monterrey, México • Industrias: • Generación de Potencia • Procesos • Minería

  3. Planta de Monterrey, México

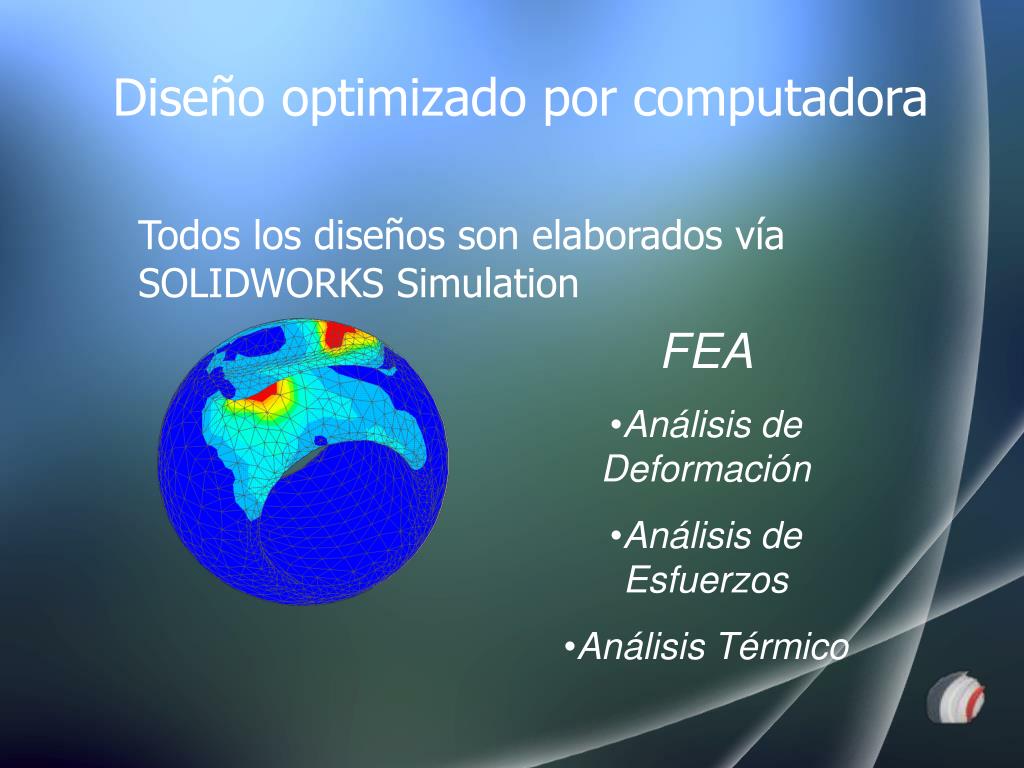

  4. FEA • Análisis de Deformación • Análisis de Esfuerzos • Análisis Térmico Diseño optimizado por computadora Todos los diseños son elaborados vía SOLIDWORKS Simulation

  5. ¿Qué son Válvulas para Servicios Severos? • Válvulas con Asientos Metálicos con Revestimientos Especiales en las Superficies de Sello • Cero Fuga según API, MSS-SP-61 y Procedimientos y Estándares ISO • Altas Presiones (500+ psi /35+ bar) • Medios Erosivos o Corrosivos (en este caso: agua de mar, agua salada)

  6. Desalination

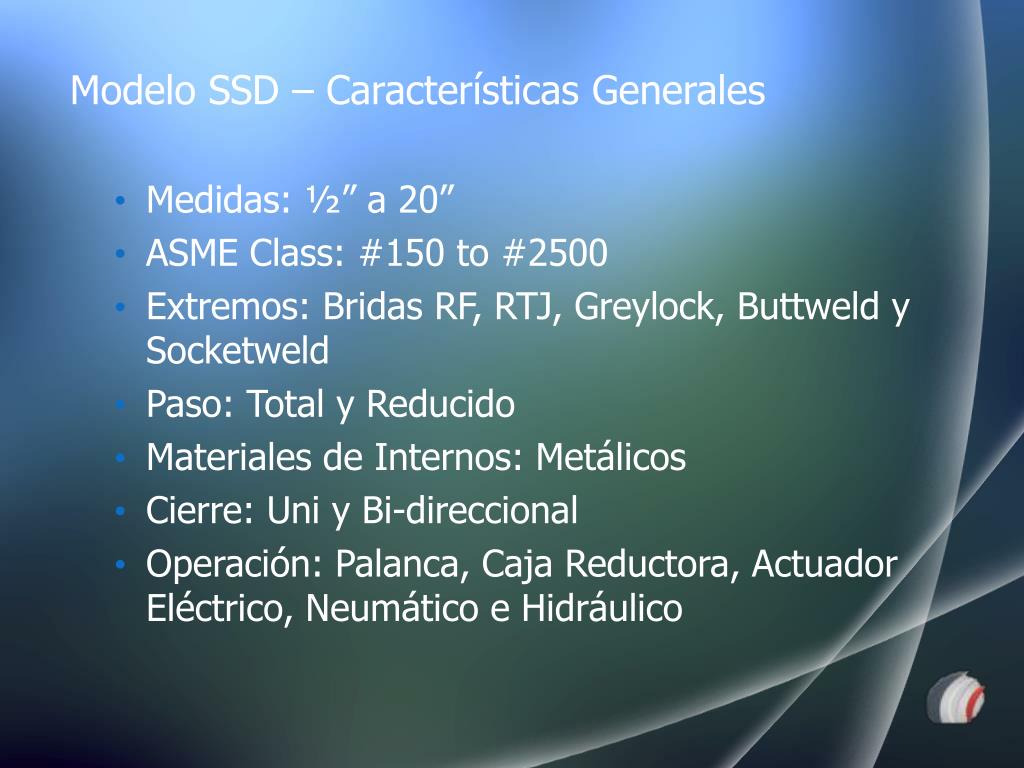

  7. Modelo SSD – Características Generales • Medidas: ½” a 20” • ASME Class: #150 to #2500 • Extremos: Bridas RF, RTJ, Greylock, Buttweld y Socketweld • Paso: Total y Reducido • Materiales de Internos: Metálicos • Cierre: Uni y Bi-direccional • Operación: Palanca, Caja Reductora, Actuador Eléctrico, Neumático e Hidráulico

  8. Materiales Estándar Consulte a Fábrica por otros materiales

  9. Modelo SSD: Características de Diseño Prensaestopas con Carga Viva Vástago Adaptador Cuerpo Resorte Junta Espiralada Esfera Arandela de Empuje Asiento

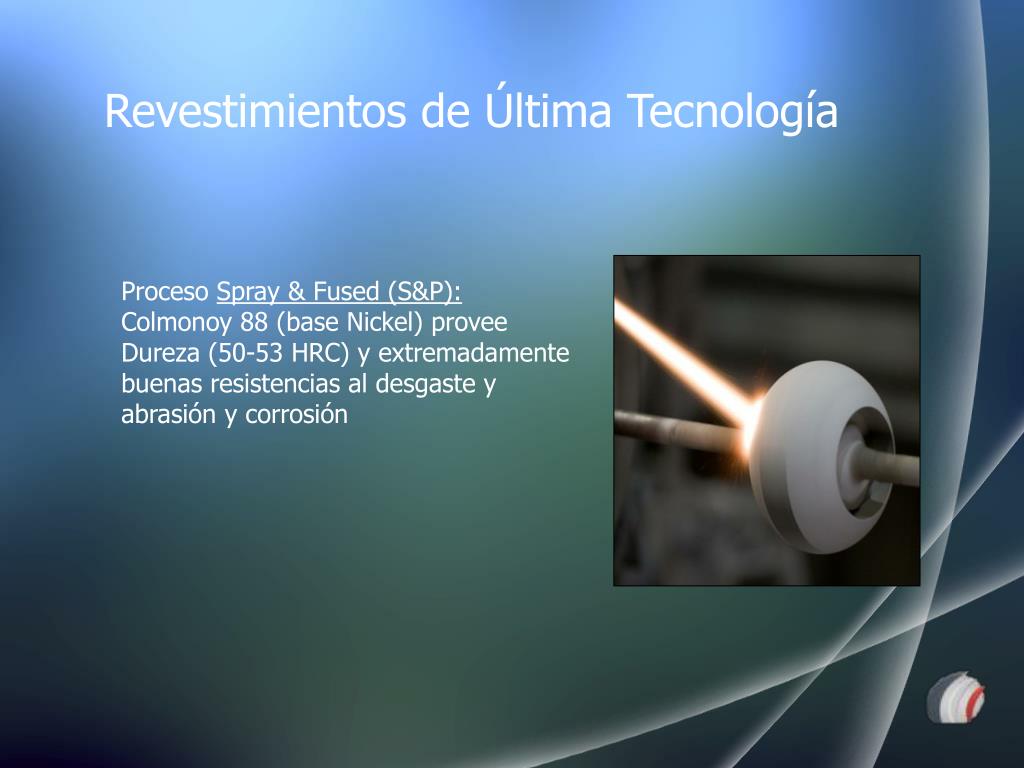

  10. Revestimientos de Última Tecnología Proceso Spray & Fused (S&P): Colmonoy 88 (base Nickel) provee Dureza (50-53 HRC) y extremadamente buenas resistencias al desgaste y abrasión ycorrosión

  11. Sistema de Retención del Vástago • Anillo de retención: • Evitaque la parte inferior del Vástago entre en contacto con la Ranura de la Esfera • Elimina la posibilidad de dañodurante la instalación del actuador.

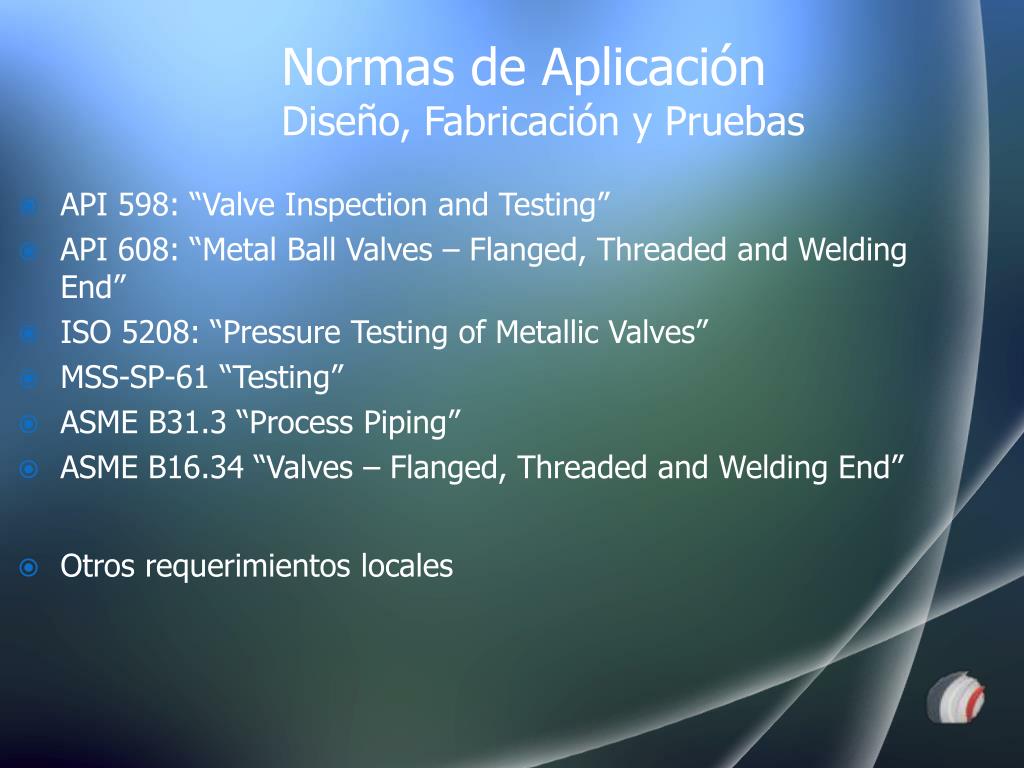

  12. Normas de Aplicación Diseño, Fabricación y Pruebas API 598: “Valve Inspection and Testing” API 608: “Metal Ball Valves – Flanged, Threaded and Welding End” ISO 5208: “Pressure Testing of Metallic Valves” MSS-SP-61 “Testing” ASME B31.3 “Process Piping” ASME B16.34 “Valves – Flanged, Threaded and Welding End” Otros requerimientos locales

  13. Pruebas De acuerdo con API 598 y MSS-SP-61 Prueba Hidráulica a 1,5 veces MCWP Prueba de Asiento en la dirección preferida a 1,1 veces MCWP

  14. Válvulas de 16”

  15. MUCHAS GRACIAS ¿Preguntas o Comentarios?
