  1. Distribuidor Autorizado Sistema de Reuso y Mejoramiento de la calidad del agua + Agua + Energía

  2. Indice • Misión • Sistema de reuso y mejoramiento (Descripción) • Beneficios • Aplicaciones • Patentes, Premios y Reconocimientos • ANEXO A. Casos de éxito • ANEXO B. Información técnica

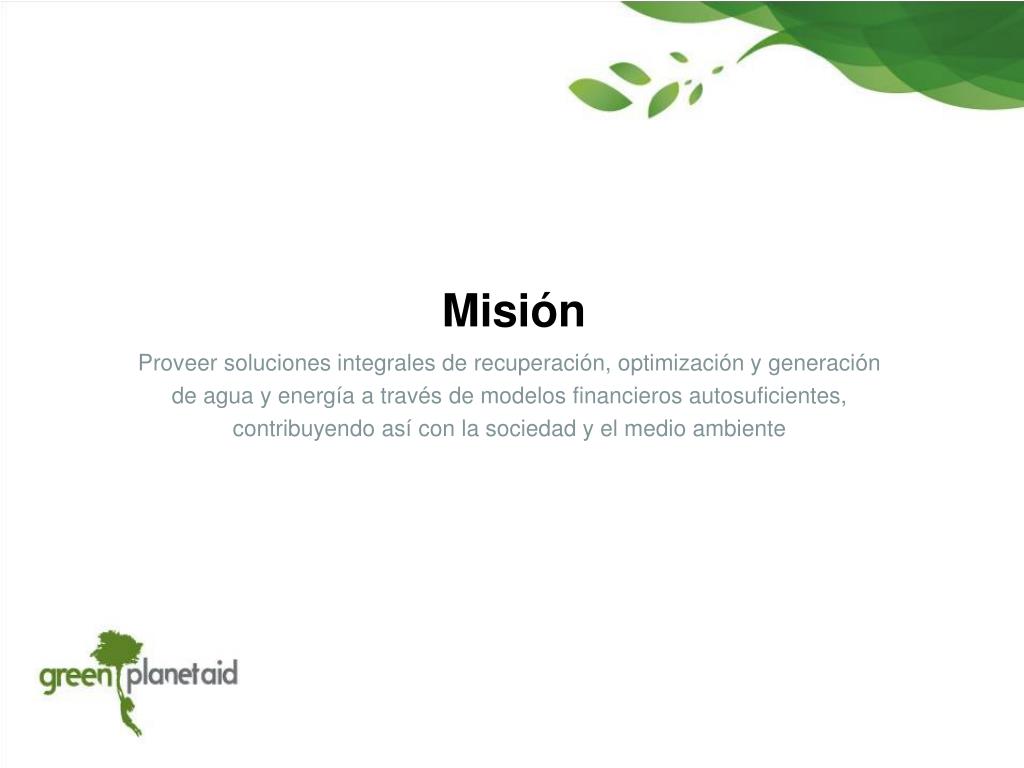

  3. Misión Proveer soluciones integrales de recuperación, optimización y generación de agua y energía a través de modelos financieros autosuficientes, contribuyendo así con la sociedad y el medio ambiente

  4. Sistema de reuso y mejoramiento de calidad de agua • Mejoramos la calidad de cualquier agua (pozo, lluvia, lagos, ríos, residual o industrial) para llevarla incluso a nivel purificación, a través de sistemas totalmente automatizados y portátiles. • El sistema sintetiza una molécula de hierro extremadamente poderosa, denominada Ferrato VI. • Es una tecnología escalable que se ajusta a cualquier volumen y flujo de agua. • Numerosas aplicaciones en tratamiento de desechos líquidos industriales, control de olor, lodos y tratamiento de bio-sólidos.

  5. Beneficios • Mas agua potable para una mayor cantidad de ciudadanos. • Beneficio social a largo plazo, reducimos la posibilidad de enfermedades a causa del agua. • Reducimos las aportaciones de CONAGUA, sin poner en riesgo la calidad del agua. • Generamos ingresos para nuestros clientes, no gastos, a través del mejoramiento de la calidad del agua, agregando más valor económico y social. • Es una solución amigable con el ambiente, además de producirse mediante un proceso sin olor y sin generación de contaminantes. • Capaz de procesar grandes volúmenes de agua. • Recuperamos hasta el 93% del agua procesada. • Sistema compacto y portátil (3.048 X 1.82 X 2.43 mts.). • Muy poco consumo de electricidad (110 kwh/día). • No requiere personal operativo de tiempo completo. • Certificación Standard 61 NSF/ANSI (Efectos en la salud de los sistemas de agua para consumo humano).

  6. Beneficios • El sistema puede ser monitoreado vía remota de forma continua (24/7) desde cualquier parte de México a través de internet. • Nuestra solución es un oxidante más poderoso que el ozono y el dióxido de cloro; reemplaza coagulantes como cloruro férrico, aluminio y otros polímeros y es un mejor desinfectante que el UV, peróxido de hidrógeno. • El sistema tiene la flexibilidad para cumplir con los estándares que se vayan requiriendo, simplemente ajustando la configuración de forma local o remota. • Reciclamos un amplio espectro de desechos líquidos, sin necesidad de hacer inversiones adicionales como por ejemplo infraestructura para separar aguas grises de aguas negras.

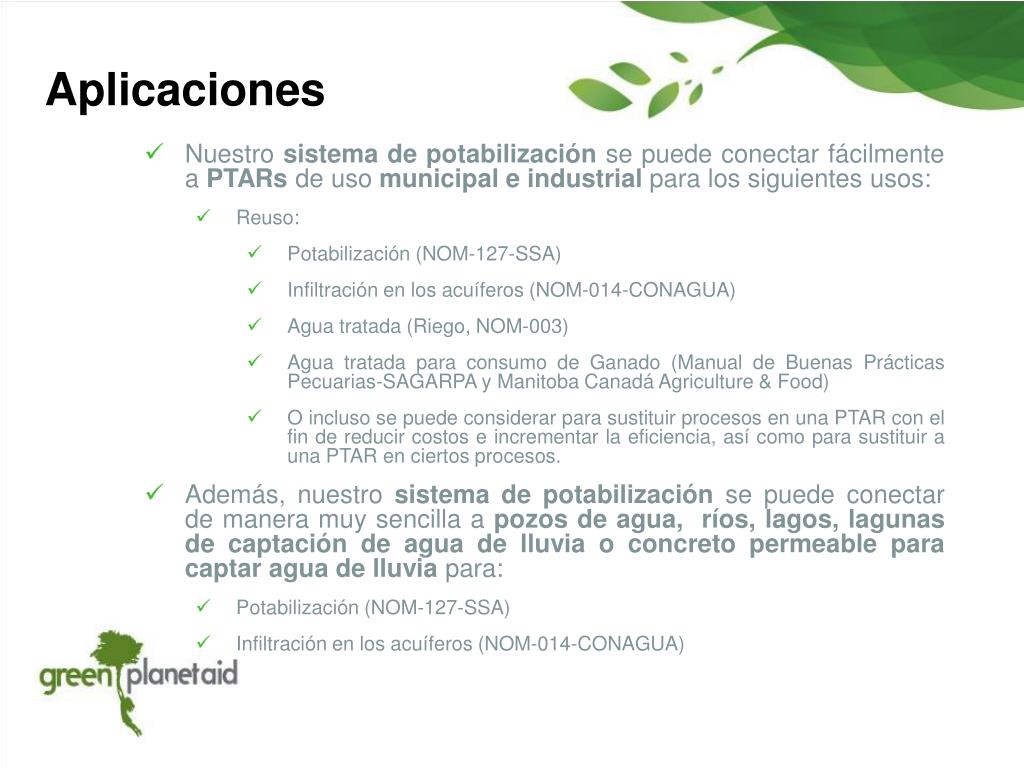

  7. Aplicaciones • Nuestro sistema de potabilización se puede conectar fácilmente a PTARs de uso municipal e industrial para los siguientes usos: • Reuso: • Potabilización (NOM-127-SSA) • Infiltración en los acuíferos (NOM-014-CONAGUA) • Agua tratada (Riego, NOM-003) • Agua tratada para consumo de Ganado (Manual de Buenas Prácticas Pecuarias-SAGARPA y Manitoba Canadá Agriculture & Food) • O incluso se puede considerar para sustituir procesos en una PTAR con el fin de reducir costos e incrementar la eficiencia, así como para sustituir a una PTAR en ciertos procesos. • Además, nuestro sistema de potabilización se puede conectar de manera muy sencilla a pozos de agua, ríos, lagos, lagunas de captación de agua de lluvia o concreto permeable para captar agua de lluvia para: • Potabilización (NOM-127-SSA) • Infiltración en los acuíferos (NOM-014-CONAGUA)

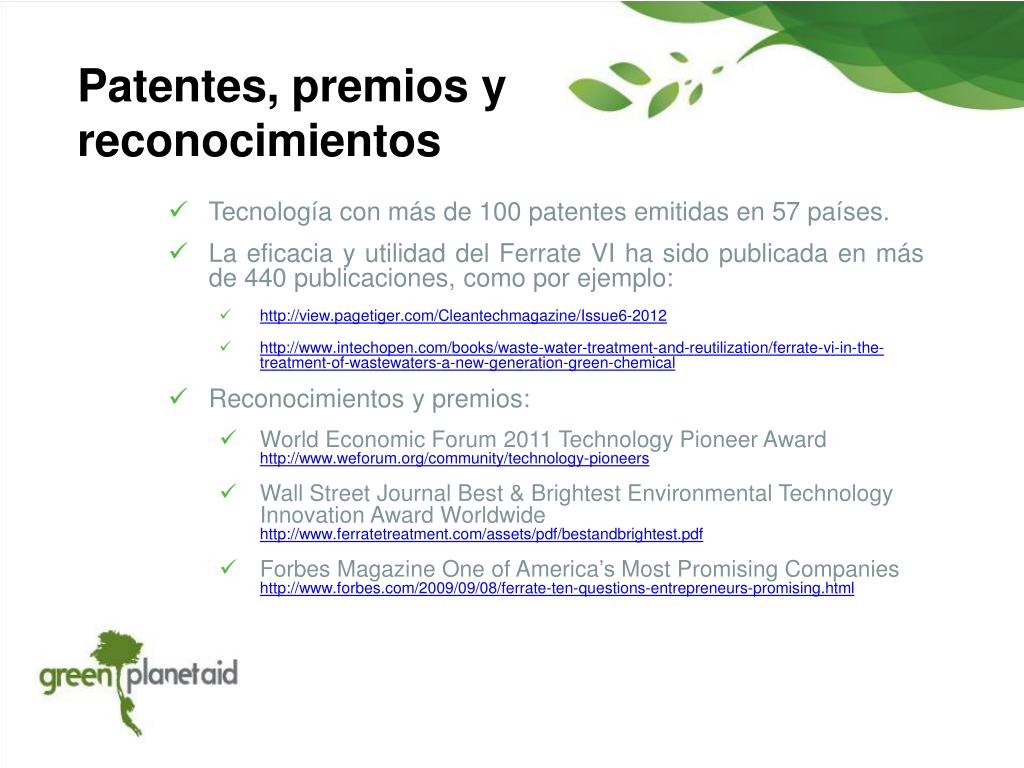

  8. Patentes, premios y reconocimientos • Tecnología con más de 100 patentes emitidas en 57 países. • La eficacia y utilidad del Ferrate VI ha sido publicada en más de 440 publicaciones, como por ejemplo: • http://view.pagetiger.com/Cleantechmagazine/Issue6-2012 • http://www.intechopen.com/books/waste-water-treatment-and-reutilization/ferrate-vi-in-the-treatment-of-wastewaters-a-new-generation-green-chemical • Reconocimientos y premios: • WorldEconomicForum 2011 TechnologyPioneerAwardhttp://www.weforum.org/community/technology-pioneers • Wall Street JournalBest & BrightestEnvironmentalTechnologyInnovationAwardWorldwidehttp://www.ferratetreatment.com/assets/pdf/bestandbrightest.pdf • Forbes Magazine One of America’sMostPromisingCompanieshttp://www.forbes.com/2009/09/08/ferrate-ten-questions-entrepreneurs-promising.html

  9. Green Planet Aid responde al reto global, alentando a los gobiernos, industrias, desarrollos inmobiliarios y a la sociedad en general a usar las tecnologías de punta con las que disponemos para generar más agua y más energía, constribuyendo así con la conservación de nuestro planeta. + Agua + Energía

  10. ANEXO A. Casos de éxito

  11. Demostración en presa Valle de Bravo y canal Cutzamala • Descripción: Se realizó un muestreo en la presa de Valle de Bravo y el Canal Cutzamala en el estado de México con el objetivo de demostrar la funcionalidad y eficacia de nuestro sistema en la problemática de potabilización del agua. • Problemas: Estas aguas presentan problemas con micro algas que le dan un olor y sabor desagradables al agua potable, las cuales no son eliminadas con el proceso tradicional de potabilización. • Procedimiento: Se hicieron dos muestreos, uno a la presa de Valle de Bravo y otro en el canal antes de llegar a la Planta Potabilizadora del Cutzamala, ambas aguas se trataron con diferentes dosis de ferrato VI. • Los parámetros que se determinaron en el laboratorio fueron: Turbiedad, color, Sólidos Suspendidos Totales, Demanda Química de Oxígeno y Coliformes Totales.

  12. Resultados de análisis Presa Valle de Bravo y Cutzamala • Conclusiones: Después de la aplicación de nuestra solución, se obtuvo una reducción del 100% en Coliformes Totales, Color y Sólidos Suspendidos Totales.

  13. Demostración en PTAR Cerro de la Estrella, Iztapalapa • Descripción: Se realizó una demostración en la PTAR Cerro de la Estrella en Iztapalapa con el objetivo de demostrar la funcionalidad y eficacia de nuestro sistema. • Objetivo: Comparar en eficacia y en costos, nuestro sistema con la Planta Piloto que se tiene actualmente para infiltración. • Procedimiento: Se hicieron dos análisis, por un lado al efluente de la PTAR (influente de la Planta Piloto), evaluándola con la NOM-003-SEMARNAT y por otro lado al agua tratada con nuestra solución evaluándola con la NOM-127-SSA. • Además de hacer pruebas a los parámetros con problemas, se analizaron los parámetros más representativos para cumplir con la NOM-127 en un Laboratorio acreditado por la EMA, autorizado por la COFEPRIS y aprobado por la CONAGUA y PROFEPA.

  14. Resultados análisis PTAR Cerro de la Estrella, Iztapalapa • Conclusiones: Después de la aplicación de nuestra solución, se cumple con la NOM-127 para agua potable, mediante la reducción del 100% en coliformes fecales y totales, DQO, fósforo y grasas y aceites; una reducción del 80 % en color y un 84 % en Turbiedad, por otro lado se observa un incremento del 60% en SDT, pero esto no afecta el cumplimiento a esta norma. Se recomienda hacer pruebas paralelas en este sitio para confirmar costos de operación, los cuales sabemos que son más bajos que otras tecnologías.

  15. Demostración Pozo de agua El Sifón, Iztapalapa • Descripción: Se realizó una demostración en un pozo de agua potable en el Sifón, ubicado en la delegación Iztapalapa, D.F. con el objetivo de demostrar la funcionalidad y eficacia de nuestro sistema. • Problemas: Este pozo presentaba problemas de materia orgánica (DBO5), nitrógeno amoniacal y color; por otro lado problemas con el olor. • Procedimiento: Se hicieron varios análisis, por un lado al agua del pozo en diferentes partes del proceso y por otro lado esa misma agua tratada con nuestra solución. • Además de hacer pruebas a los parámetros con problemas, se analizaron los parámetros más representativos para cumplir con la NOM-127 en un Laboratorio acreditado por la EMA, autorizado por la COFEPRIS y aprobado por la CONAGUA y PROFEPA.

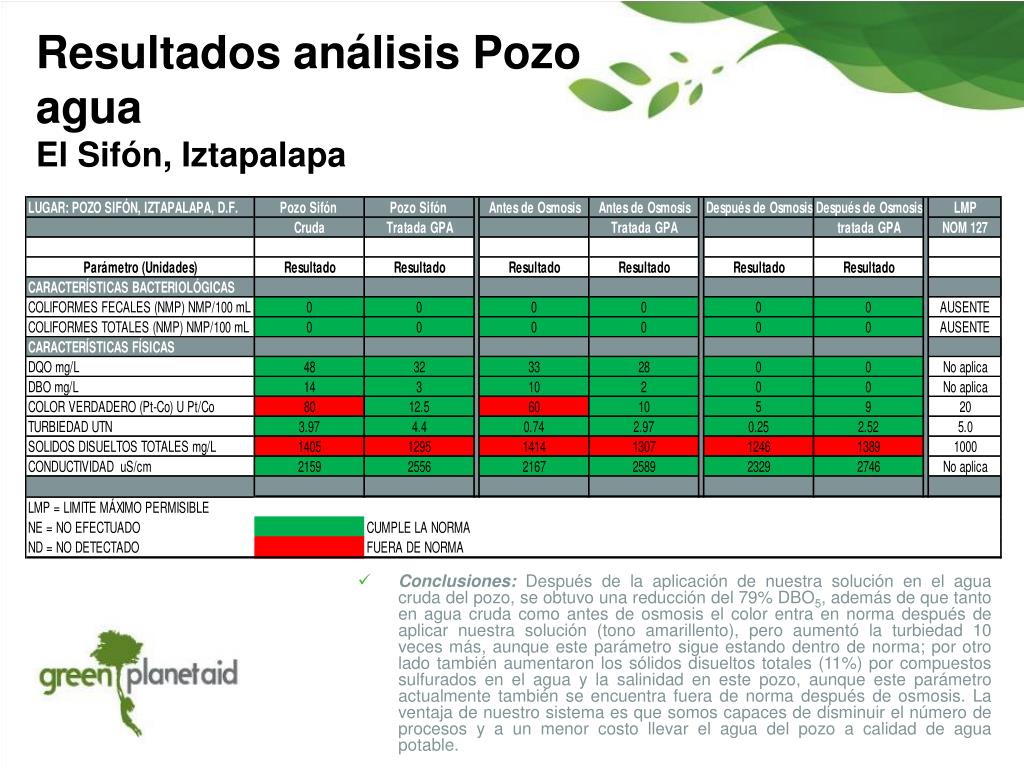

  16. Resultados análisis Pozo agua El Sifón, Iztapalapa • Conclusiones: Después de la aplicación de nuestra solución en el agua cruda del pozo, se obtuvo una reducción del 79% DBO5, además de que tanto en agua cruda como antes de osmosis el color entra en norma después de aplicar nuestra solución (tono amarillento), pero aumentó la turbiedad 10 veces más, aunque este parámetro sigue estando dentro de norma; por otro lado también aumentaron los sólidos disueltos totales (11%) por compuestos sulfurados en el agua y la salinidad en este pozo, aunque este parámetro actualmente también se encuentra fuera de norma después de osmosis. La ventaja de nuestro sistema es que somos capaces de disminuir el número de procesos y a un menor costo llevar el agua del pozo a calidad de agua potable.

  17. Demostración en PTAR Santa Martha Acatitla, Iztapalapa • Descripción: Se realizó una demostración en la PTAR de Santa Martha Acatitlaen Iztapalapa con el objetivo de demostrar la funcionalidad y eficacia de nuestro sistema no sólo para cumplir la NOM-003 sino también para cumplir con la NOM-127. • Problemas: La PTAR presenta problemas con coliformes fecales y totales, debido a que los filtros son un cultivo de microorganismos actualmente; el agua se manda al penal para servicios. • Procedimiento: Se hicieron varios análisis para el efluente de la PTAR antes y después de filtración evaluándola contra los LMP de la NOM-003-SEMARNAT y por otro lado al agua antes de filtración pero tratada con nuestra solución, evaluándola contra los LMP la NOM-127-SSA. • Además de hacer pruebas a los parámetros con problemas, se analizaron los parámetros más representativos para cumplir con la NOM-127 en un Laboratorio acreditado por la EMA, autorizado por la COFEPRIS y aprobado por la CONAGUA y PROFEPA.

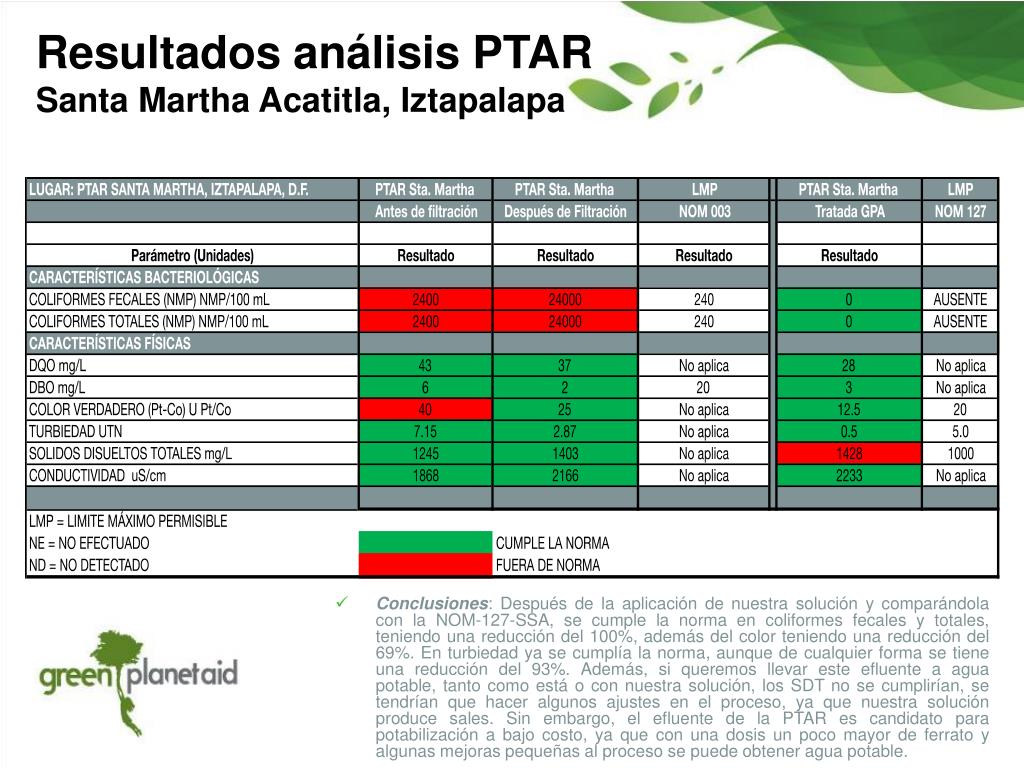

  18. Resultados análisis PTAR Santa Martha Acatitla, Iztapalapa • Conclusiones: Después de la aplicación de nuestra solución y comparándola con la NOM-127-SSA, se cumple la norma en coliformes fecales y totales, teniendo una reducción del 100%, además del color teniendo una reducción del 69%. En turbiedad ya se cumplía la norma, aunque de cualquier forma se tiene una reducción del 93%. Además, si queremos llevar este efluente a agua potable, tanto como está o con nuestra solución, los SDT no se cumplirían, se tendrían que hacer algunos ajustes en el proceso, ya que nuestra solución produce sales. Sin embargo, el efluente de la PTAR es candidato para potabilización a bajo costo, ya que con una dosis un poco mayor de ferrato y algunas mejoras pequeñas al proceso se puede obtener agua potable.

  19. Demostración Pozo de agua Toluca, Edo. de México • Descripción: Se realizó una demostración en un pozo de agua en Toluca con el objetivo de demostrar la funcionalidad y eficacia de nuestro sistema. • Problemas: Este pozo presentaba problemas con el Fierro (fuera de norma) y por otro lado problemas con el olor, debido a esto fue imposible tener un resultado de análisis del sabor. • Procedimiento: Se hicieron dos análisis, por un lado al agua del pozo y por otro lado al agua tratada con nuestra solución. • Además de hacer pruebas a los parámetros con problemas, se analizaron los parámetros más representativos para cumplir con la NOM-127 en un Laboratorio acreditado por la EMA, autorizado por la COFEPRIS y aprobado por la CONAGUA y PROFEPA.

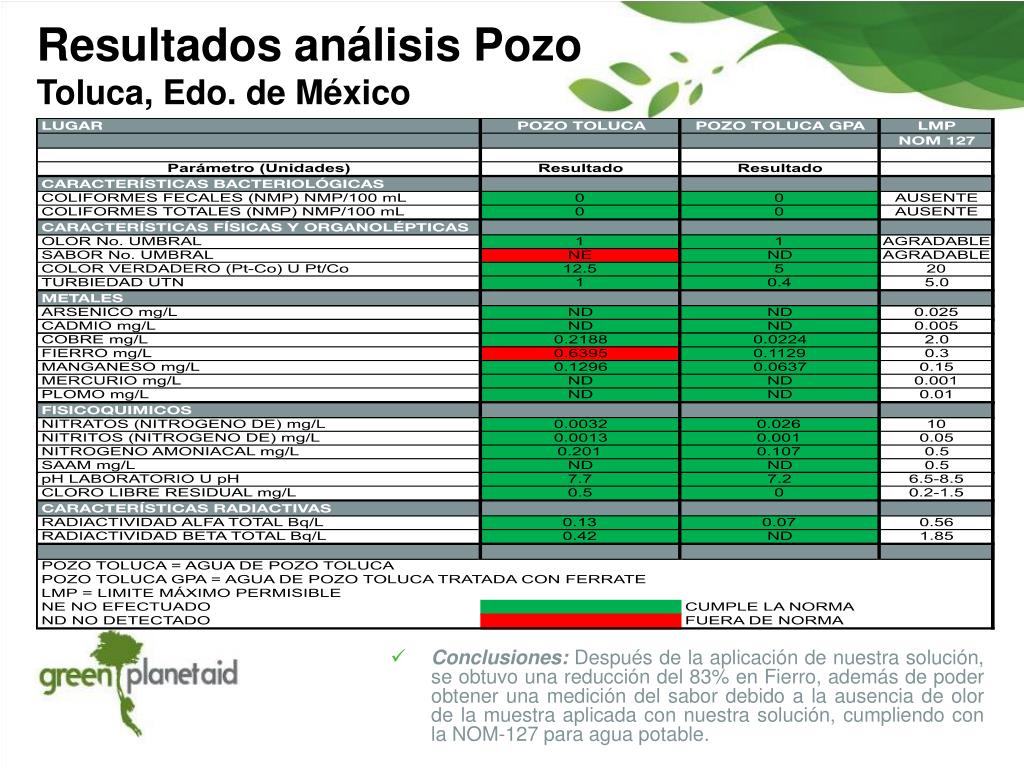

  20. Resultados análisis Pozo Toluca, Edo. de México • Conclusiones: Después de la aplicación de nuestra solución, se obtuvo una reducción del 83% en Fierro, además de poder obtener una medición del sabor debido a la ausencia de olor de la muestra aplicada con nuestra solución, cumpliendo con la NOM-127 para agua potable.

  21. Demostración en PTAR Santa Rosa Jáuregui Querétaro • Descripción: Se realizó una demostración en la PTAR NOM-003-SEMARNAT de Sta. Rosa Jáuregui, Querétaro, con el objetivo de demostrar la funcionalidad y eficacia de nuestro sistema. • Problemas: Esta planta presenta problemas con las grasas y aceites, además que utiliza bastante cloro líquido (hipoclorito) para desinfectar el agua tratada, también cuenta con sistema de filtración y desinfección con UV, lo que hace más costoso el proceso de tratamiento. • Procedimiento: Se hicieron dos análisis, por un lado al agua tratada de la PTAR evaluándola contra la NOM-003-SEMARNAT y por otro lado al agua tratada de la PTAR con nuestra solución a diferentes dosis llegando a evaluarla contra la NOM-127-SSA. • Además de hacer pruebas a los parámetros con problemas, se analizaron los parámetros más representativos en un Laboratorio acreditado por la EMA, autorizado por la COFEPRIS y aprobado por la CONAGUA y PROFEPA, con el objetivo de cumplir con la NOM-127-SSA.

  22. Resultados Análisis PTAR Santa Rosa Jáuregui, Querétaro • Conclusiones: Después de la aplicación de nuestra solución, a 4 PPM se obtuvo una reducción del 100% en coliformestotales, fecales, DBO5, grasas y aceites y sólidos suspendidos totales; en turbiedad se obtuvo una reducción del 88.7%, cumpliendo la NOM-127-SSA.

  23. Demostración en PTAR Zumpango, Edo. de México • Descripción: Se realizó una demostración en una PTAR de un desarrollo de 200 viviendas en Zumpango, con el objetivo de demostrar la funcionalidad y efectividad de nuestro sistema para llevar agua del efluente de la PTAR con calidad NOM-003-SEMARNAT a agua potable NOM-127-SSA. • Problemas: Al evaluar la calidad de agua de la planta en base a la NOM-127 (Agua potable) no cumplía con los parámetros de coliformes ni con el límite máximo de arsénico. • Procedimiento: Se hicieron dos análisis, por un lado al efluente de la PTAR y por otro lado al agua de la PTAR tratada con nuestra solución. • Además de hacer pruebas a los parámetros con problemas, se analizaron los parámetros más representativos en un Laboratorio acreditado por la EMA, autorizado por la COFEPRIS y aprobado por la CONAGUA y PROFEPA, con el objetivo de cumplir la NOM-127-SSA.

  24. Resultados análisis PTAR Zumpango, Edo. de México • Conclusiones: Después de la aplicación de nuestra solución, se obtuvo una reducción del 100% en coliformes y en arsénico demostrando así la efectividad de nuestra solución y cumpliendo con la NOM-127-SSA de agua potable.

  25. Vista posterior del sistema, el cual cabe perfectamente en un remolque. La planta de luz se instala solo en caso de no contar con acceso a la red eléctrica.

  26. (Al fondo) Vista de frente del sistema. (Al frente) Vista de la PTAR para 200 viviendas.

  27. En la pantalla del sistema se pueden controlar las diferentes variables y sensores durante la operación.

  28. Aplicación del Ferrato VI después del proceso de clarificación.

  29. Aplicación del Ferrato VI después del proceso de clarificación.

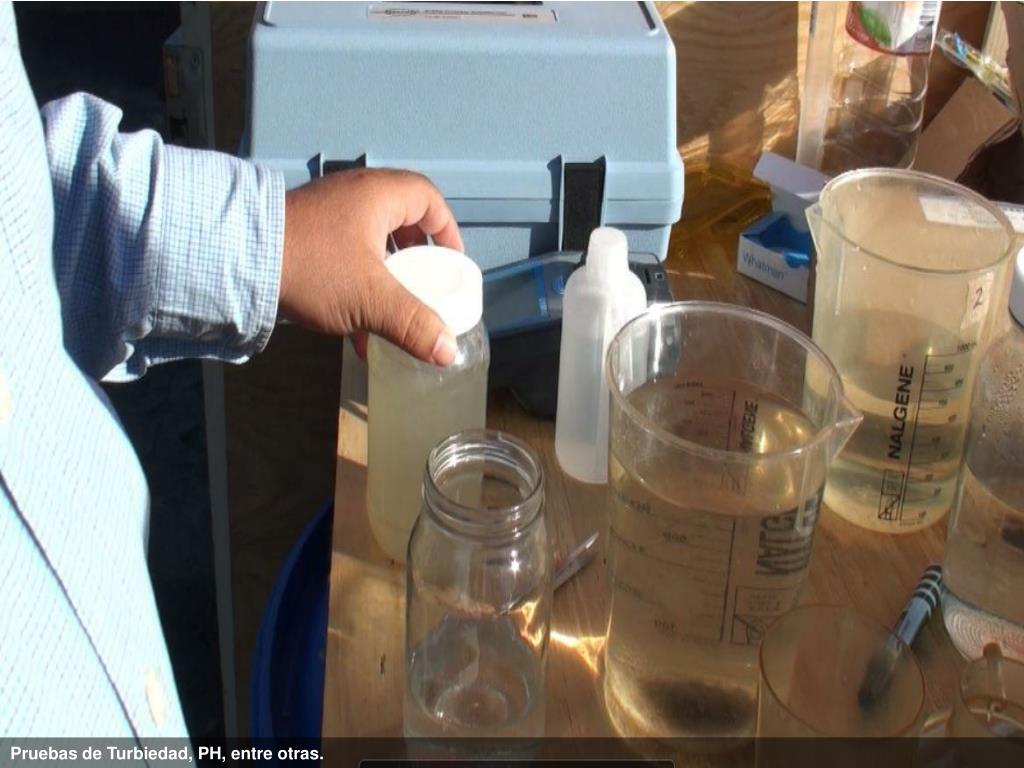

  30. Pruebas de Turbiedad, PH, entre otras.

  31. Agua apta para tomar por parte del cliente, después de la aplicación de nuestra solución.

  32. ANEXO B. Información técnica

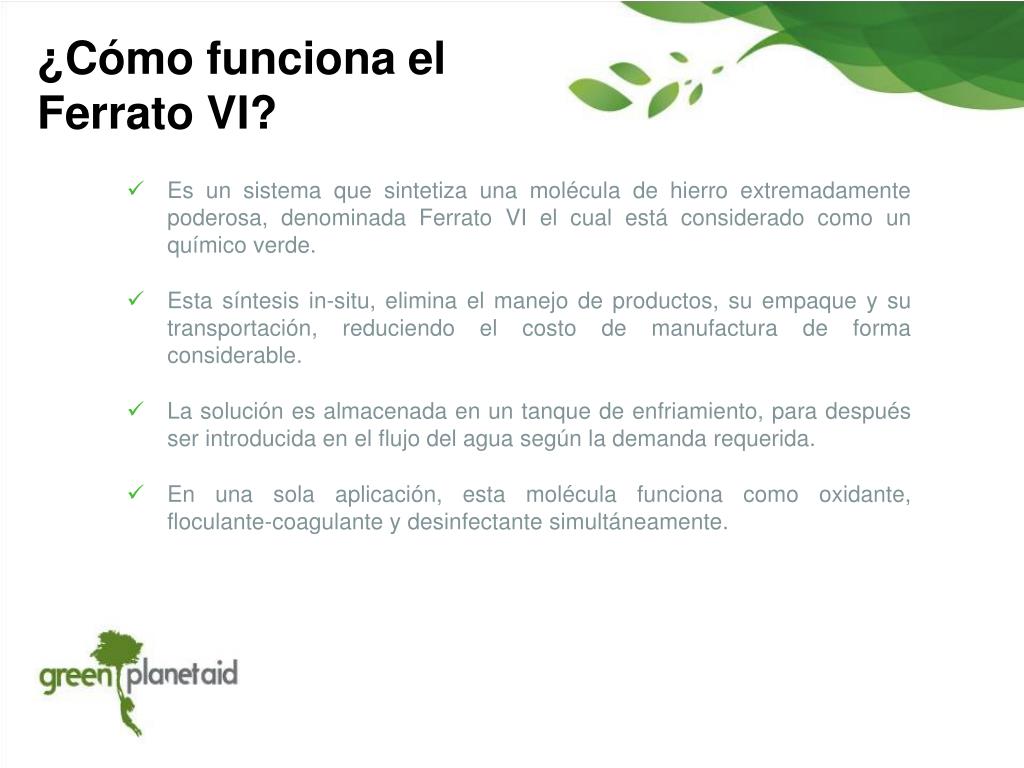

  33. ¿Cómo funciona el Ferrato VI? • Es un sistema que sintetiza una molécula de hierro extremadamente poderosa, denominada Ferrato VI el cual está considerado como un químico verde. • Esta síntesis in-situ, elimina el manejo de productos, su empaque y su transportación, reduciendo el costo de manufactura de forma considerable. • La solución es almacenada en un tanque de enfriamiento, para después ser introducida en el flujo del agua según la demanda requerida. • En una sola aplicación, esta molécula funciona como oxidante, floculante-coagulante y desinfectante simultáneamente.

  34. Efectividad de desinfección Ferrato VI • Precipita los metales pesados como arsénico, cadmio, cromo, plomo, mercurio, fierro y manganeso. • Inactiva bacterias, virus y protozoa. • Elimina fácilmente coliformes fecales y totales. • Elimina el color, el olor (como H2S) y el sabor. • Deodoriza y estabiliza biosólidos y lodos tóxicos. • Inactiva micro-componentes como los compuestos disruptores endócrinos de productos farmacéuticos (EDC) y de higiene personal (PPCP), que aún no están normados en México. • Permite la captura de carbono mediante la restauración de los manglares y humedales. • A diferencia de los desinfectantes comunes como el ozono o el cloro, nuestra solución no produce ningún sub-producto tóxico o dañino. Además de que nuestro sistema no deja residuos de cloro, el cual es considerado cancerígeno.

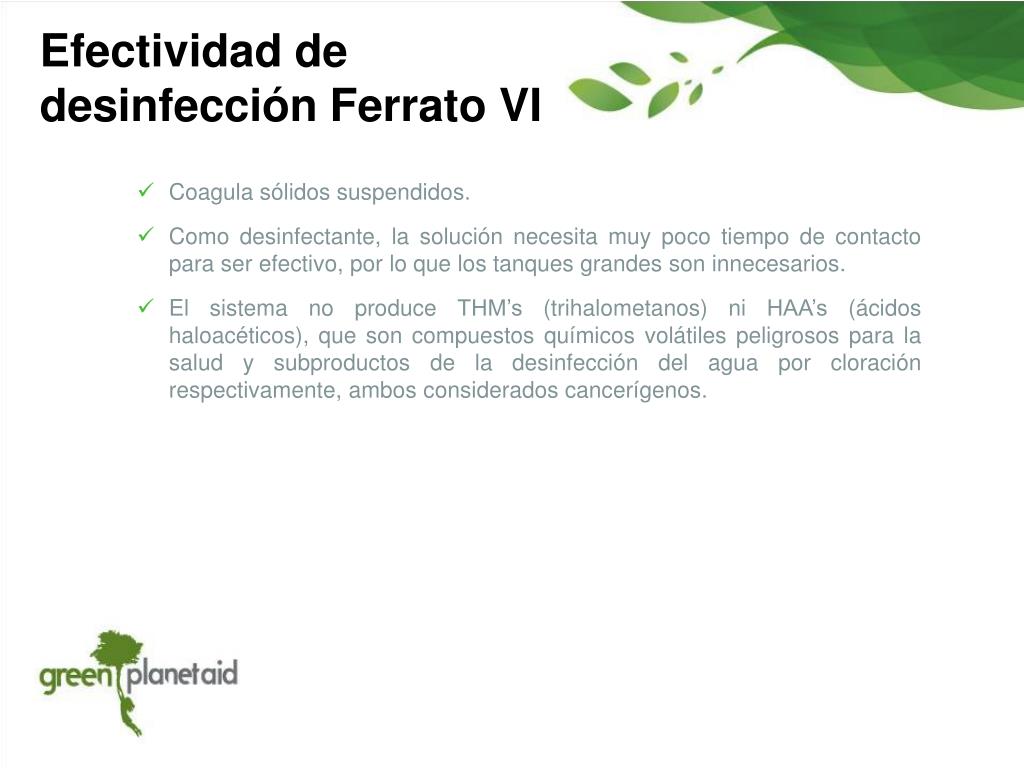

  35. Efectividad de desinfección Ferrato VI • Coagula sólidos suspendidos. • Como desinfectante, la solución necesita muy poco tiempo de contacto para ser efectivo, por lo que los tanques grandes son innecesarios. • El sistema no produce THM’s (trihalometanos) ni HAA’s (ácidos haloacéticos), que son compuestos químicos volátiles peligrosos para la salud y subproductos de la desinfección del agua por cloración respectivamente, ambos considerados cancerígenos.

  36. Proceso de reuso de aguas residuales • ¿USO? • PTAR • Municipio, desarrollo o industria • GPA • Infiltración El efluente de nuestro equipo se puede reusar como agua potable, para infiltración o como agua para riego, dependiendo de las necesidades del cliente. AGUA POTABLE AGUA POTABLE RED DE RECOLECCION DE AGUA NEGRA RIEGO

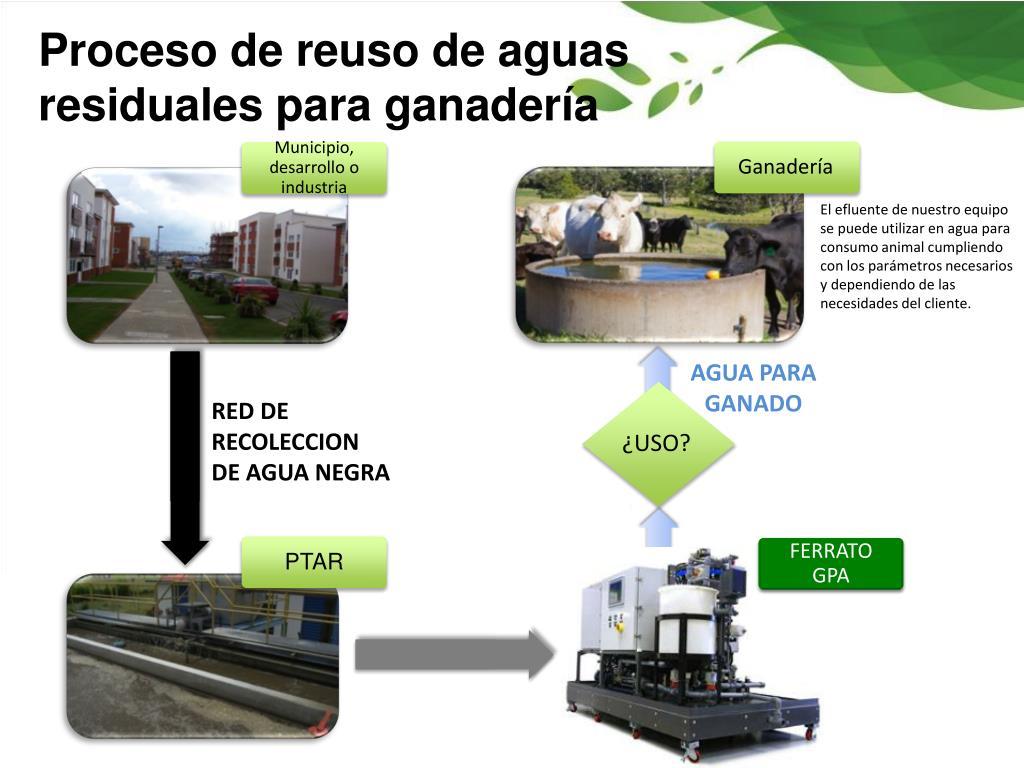

  37. Proceso de reuso de aguas residuales para ganadería • ¿USO? • Municipio, desarrollo o industria • PTAR • Ganadería El efluente de nuestro equipo se puede utilizar en agua para consumo animal cumpliendo con los parámetros necesarios y dependiendo de las necesidades del cliente. • FERRATO GPA AGUA PARA GANADO RED DE RECOLECCION DE AGUA NEGRA

  38. Proceso de potabilización para pozos y presas AGUA POTABLE

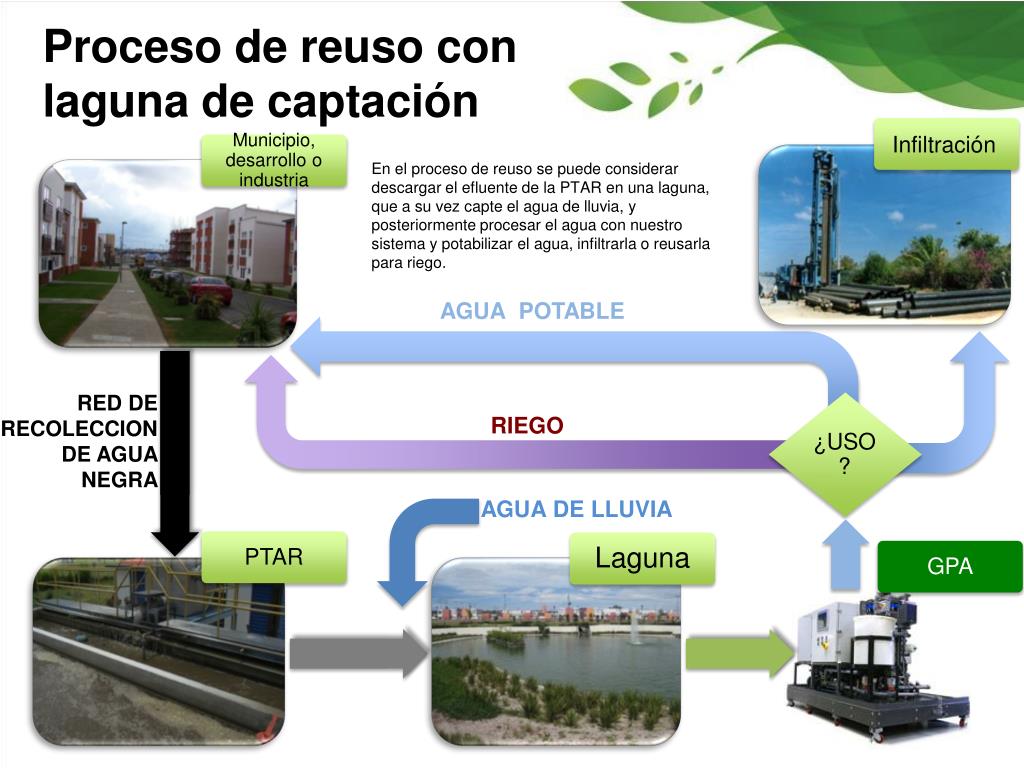

  39. Proceso de reuso con laguna de captación • ¿USO? • GPA • PTAR • Municipio, desarrollo o industria • Laguna • Infiltración En el proceso de reuso se puede considerar descargar el efluente de la PTAR en una laguna, que a su vez capte el agua de lluvia, y posteriormente procesar el agua con nuestro sistema y potabilizar el agua, infiltrarla o reusarla para riego. AGUA POTABLE RED DE RECOLECCION DE AGUA NEGRA RIEGO AGUA DE LLUVIA

  40. Proceso de reuso de agua de lluvia con concreto permeable • ¿USO? • FERRATO GPA • Municipio, desarrollo o industria • Concreto permeable GPA • Infiltración AGUA DE LLUVIA RIEGO Nuestro concreto 100% permeable capta agua de lluvia que se puede aprovechar para riego o para recarga de los mantos acuíferos, incluso también se puede potabilizar para el consumo de la sociedad. AGUA DE LLUVIA REUSO AGUA POTABLE

  41. ¿Qué es el concreto permeable? • Concreto hidráulico 100% permeable que permite la recuperación y aprovechamiento del agua de lluvia para la recarga de mantos acuíferos o reuso de la sociedad. • Similar al concreto hidráulico común, se fabrica sin materiales finos como la arena, la cual es sustituida por un aditivo especial, el cual reacciona con el cemento, potencializándolo y provocando un rápido aumento de su resistencia durante los primeros minutos del fraguado. • Otras ventajas: • Patente 100% mexicana • Eliminación de charcos, acuaplaneo e inundaciones • Reduce en forma notable la temperatura de las superficies • Eliminación de drenajes pluviales en ciertos casos • Se puede hacer en varios colores y con distintos tipos de piedra

  42. Distribuidor Autorizado Avenida Aguascalientes 1513 interior 5, Col. Fundición Aguascalientes, Ags. Tel. (449) 153 4023 Cel. (449) 807 6312 E-mail: anoguez@kilocon.com.mx + Agua + Energía Mariano Escobedo 748 PH, Col. Nueva Anzures, C.P. 11590, Del. Miguel Hidalgo, México D.F. www.greenplanetaid.com Tel. +(52) 55 85829439 / 85828395
