SISTEMAS DE ABASTECIMIENTO DE AGUA POTABLE. SECCION 3. Conducción y aducción Reservorios Red de distribución Abastecimiento domiciliario. LINEA DE CONDUCCION Y ADUCCION. PARAMETRO DE DISEÑO: L.C. = QMD L.A.= QMH
E N D
SISTEMAS DE ABASTECIMIENTO DE AGUA POTABLE SECCION 3 • Conducción y aducción • Reservorios • Red de distribución • Abastecimiento domiciliario
LINEA DE CONDUCCION Y ADUCCION PARAMETRO DE DISEÑO: L.C. = QMD L.A.= QMH COMPONENTES : Tuberías, Válvulas de Aire y Purga y Cámaras Reductoras de Presión TIPOS: POR GRAVEDAD: LINEA DE CONDUCCION POR BOMBEO: LINEA DE IMPULSION FORMULAS: Hazen y William (para L.C.) Q = 4.26 x 104 x C x D 2.63 x (hf/L) 0.54 Q = l/seg., D = pulg., hf = m., L = Km., C= Adimensional Bresse (para L.I.) D = K4 (Q)1/2 para N = 24 horas D = 1.3 (λ)1/4 (Q)1/2 para N < 24 horas Q = m3/seg., D = m., λ = 24/N, N = Nº horas de bombeo, K4= 0.7 – 1.6

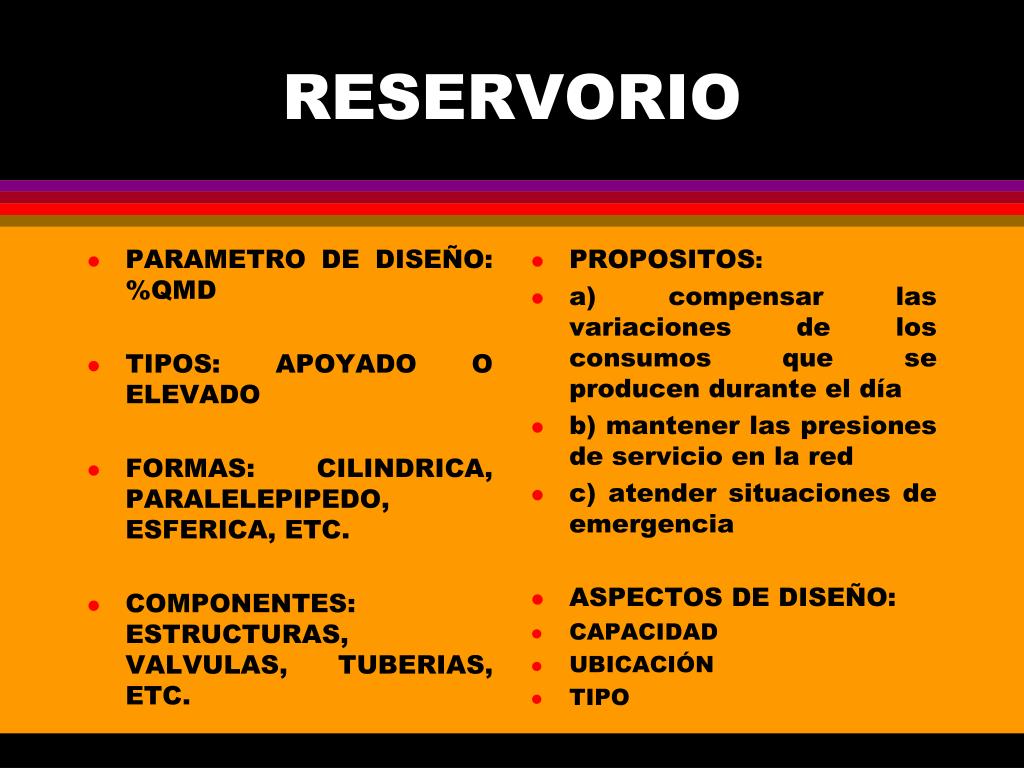

PARAMETRO DE DISEÑO: %QMD TIPOS: APOYADO O ELEVADO FORMAS: CILINDRICA, PARALELEPIPEDO, ESFERICA, ETC. COMPONENTES: ESTRUCTURAS, VALVULAS, TUBERIAS, ETC. PROPOSITOS: a) compensar las variaciones de los consumos que se producen durante el día b) mantener las presiones de servicio en la red c) atender situaciones de emergencia ASPECTOS DE DISEÑO: CAPACIDAD UBICACIÓN TIPO RESERVORIO

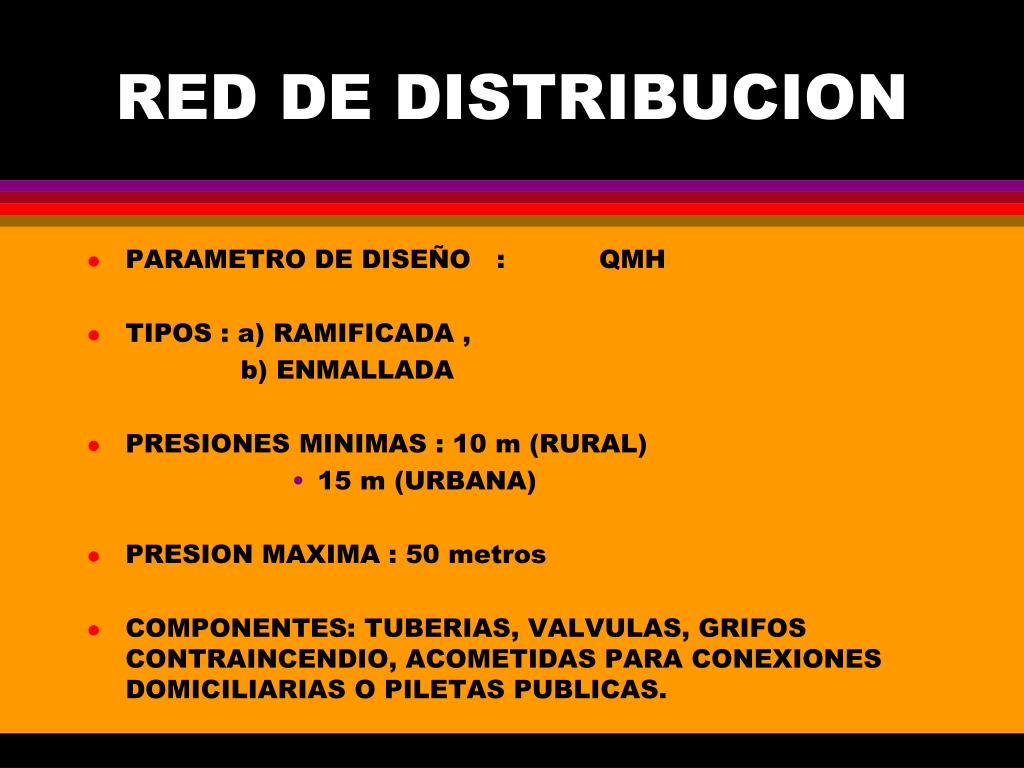

RED DE DISTRIBUCION • PARAMETRO DE DISEÑO : QMH • TIPOS : a) RAMIFICADA , b) ENMALLADA • PRESIONES MINIMAS : 10 m (RURAL) • 15 m (URBANA) • PRESION MAXIMA : 50 metros • COMPONENTES: TUBERIAS, VALVULAS, GRIFOS CONTRAINCENDIO, ACOMETIDAS PARA CONEXIONES DOMICILIARIAS O PILETAS PUBLICAS.

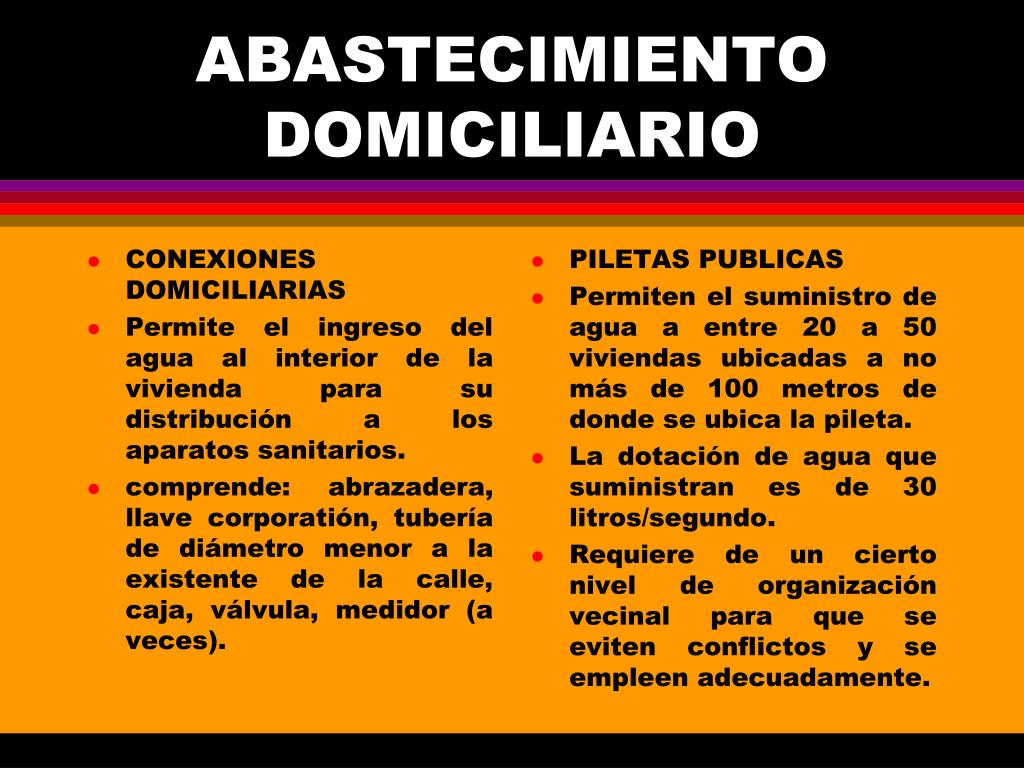

CONEXIONES DOMICILIARIAS Permite el ingreso del agua al interior de la vivienda para su distribución a los aparatos sanitarios. comprende: abrazadera, llave corporatión, tubería de diámetro menor a la existente de la calle, caja, válvula, medidor (a veces). PILETAS PUBLICAS Permiten el suministro de agua a entre 20 a 50 viviendas ubicadas a no más de 100 metros de donde se ubica la pileta. La dotación de agua que suministran es de 30 litros/segundo. Requiere de un cierto nivel de organización vecinal para que se eviten conflictos y se empleen adecuadamente. ABASTECIMIENTO DOMICILIARIO
TRABAJOS DE CAMPO Aforo Toma de muestras Permite determinar la CANTIDAD del agua de las fuentes Permite determinar la CALIDAD del agua de las fuentes
