  1. Severe Service Technology, Inc. SST Válvulas Esféricas con Asientos Metálicos para Servicios Severos

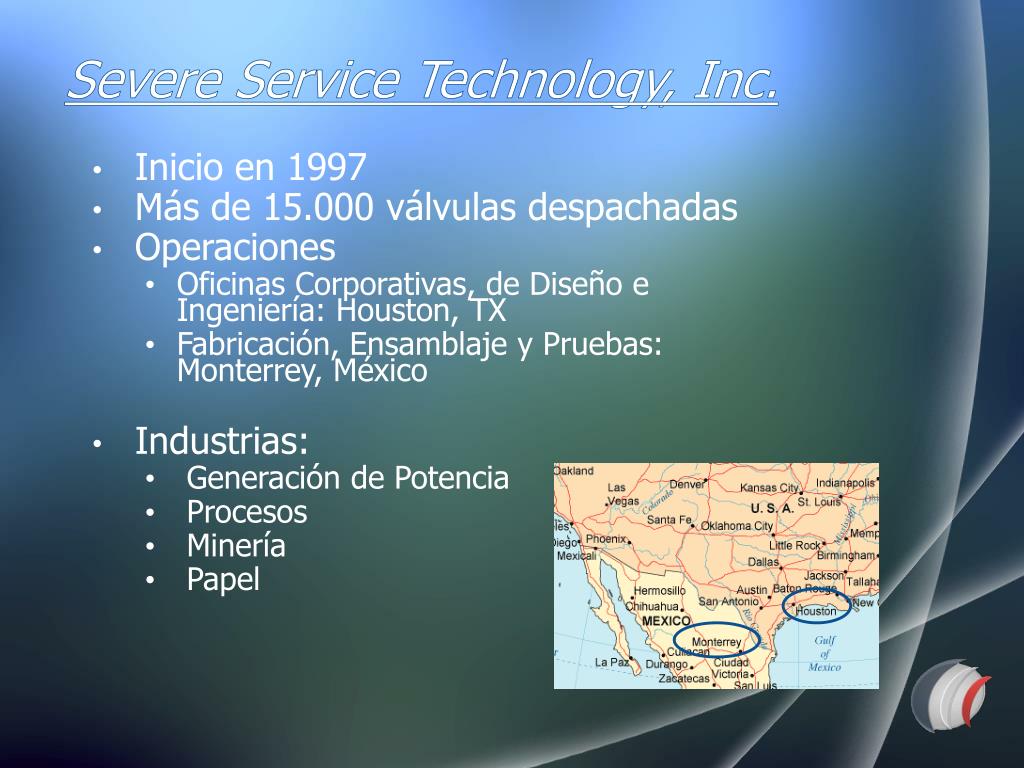

  2. Severe Service Technology, Inc. • Inicio en 1997 • Más de 15.000 válvulasdespachadas • Operaciones • OficinasCorporativas, de Diseño e Ingeniería: Houston, TX • Fabricación, Ensamblaje y Pruebas: Monterrey, México • Industrias: • Generación de Potencia • Procesos • Minería • Papel

  3. Planta de Monterrey, México

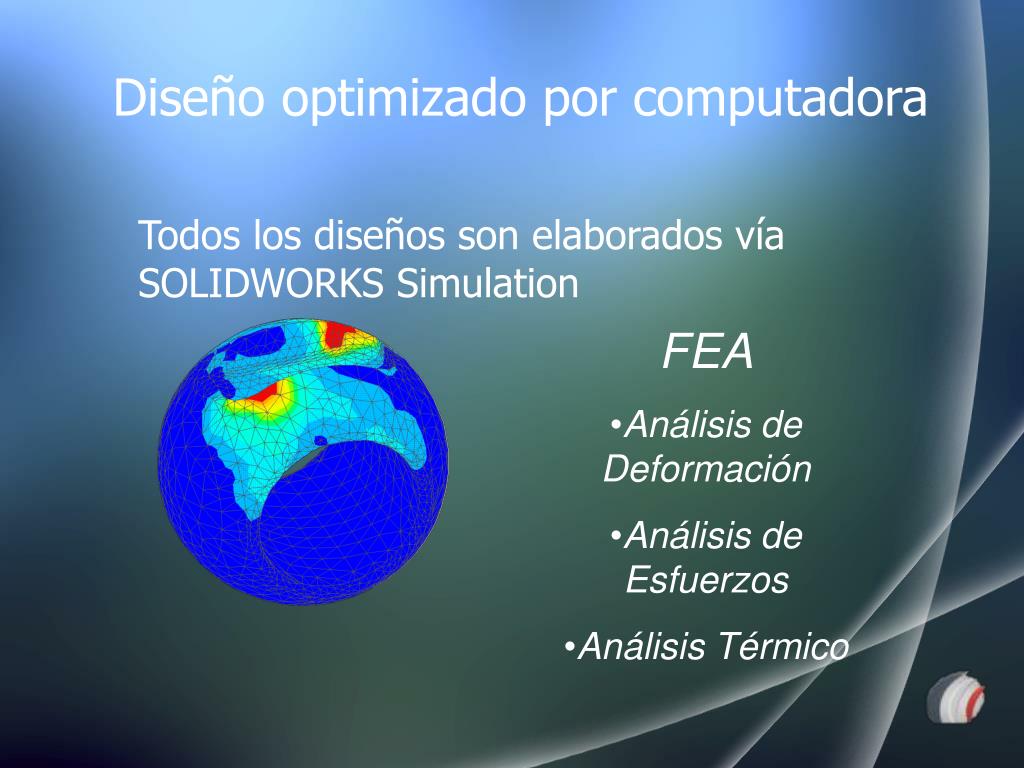

  4. FEA • Análisis de Deformación • Análisis de Esfuerzos • Análisis Térmico Diseño optimizado por computadora Todos los diseños son elaborados vía SOLIDWORKS Simulation

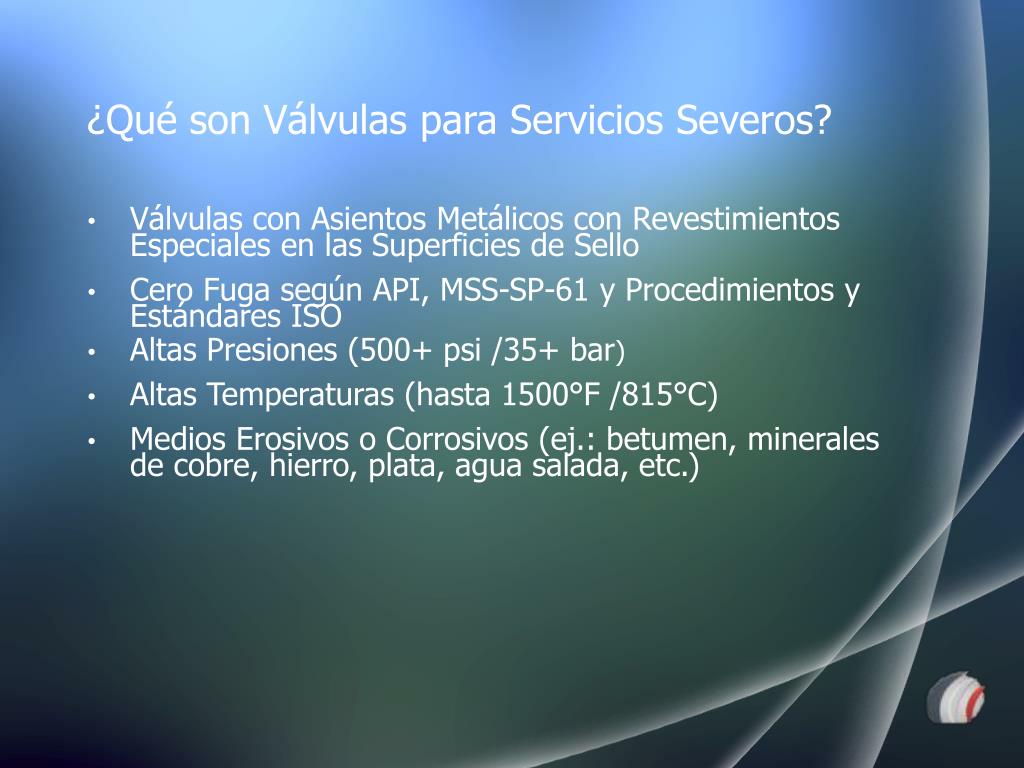

  5. ¿Qué son Válvulas para Servicios Severos? • Válvulas con AsientosMetálicos con RevestimientosEspeciales en las Superficies de Sello • Cero Fugasegún API, MSS-SP-61 y Procedimientos y Estándares ISO • AltasPresiones (500+ psi /35+ bar) • AltasTemperaturas (hasta 1500°F /815°C) • MediosErosivos o Corrosivos (ej.: betumen, minerales de cobre, hierro, plata, aguasalada, etc.)

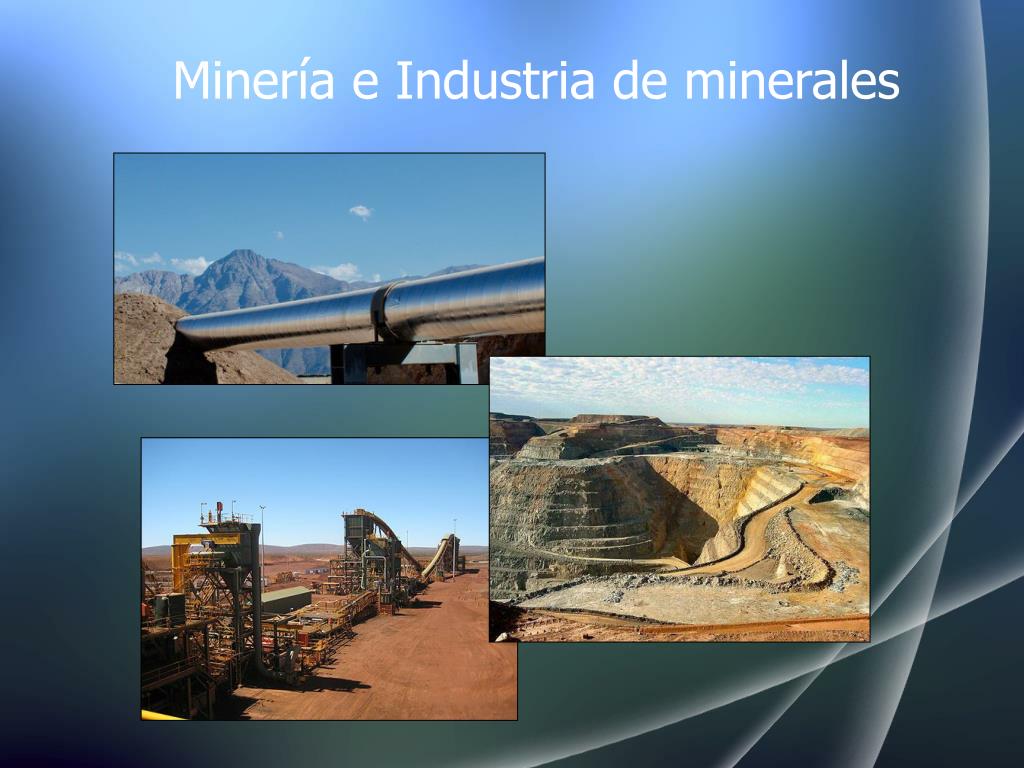

  6. Minería e Industria de minerales

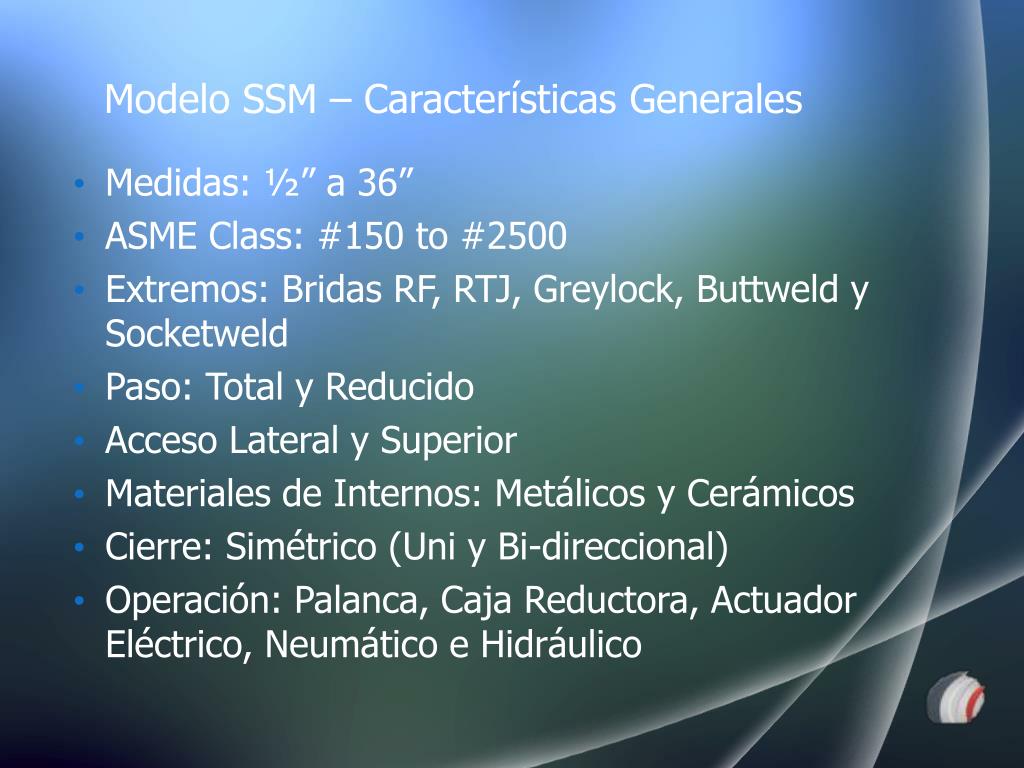

  7. Modelo SSM – Características Generales • Medidas: ½” a 36” • ASME Class: #150 to #2500 • Extremos: Bridas RF, RTJ, Greylock, Buttweld y Socketweld • Paso: Total y Reducido • Acceso Lateral y Superior • Materiales de Internos: Metálicos y Cerámicos • Cierre: Simétrico (Uni y Bi-direccional) • Operación: Palanca, Caja Reductora, Actuador Eléctrico, Neumático e Hidráulico

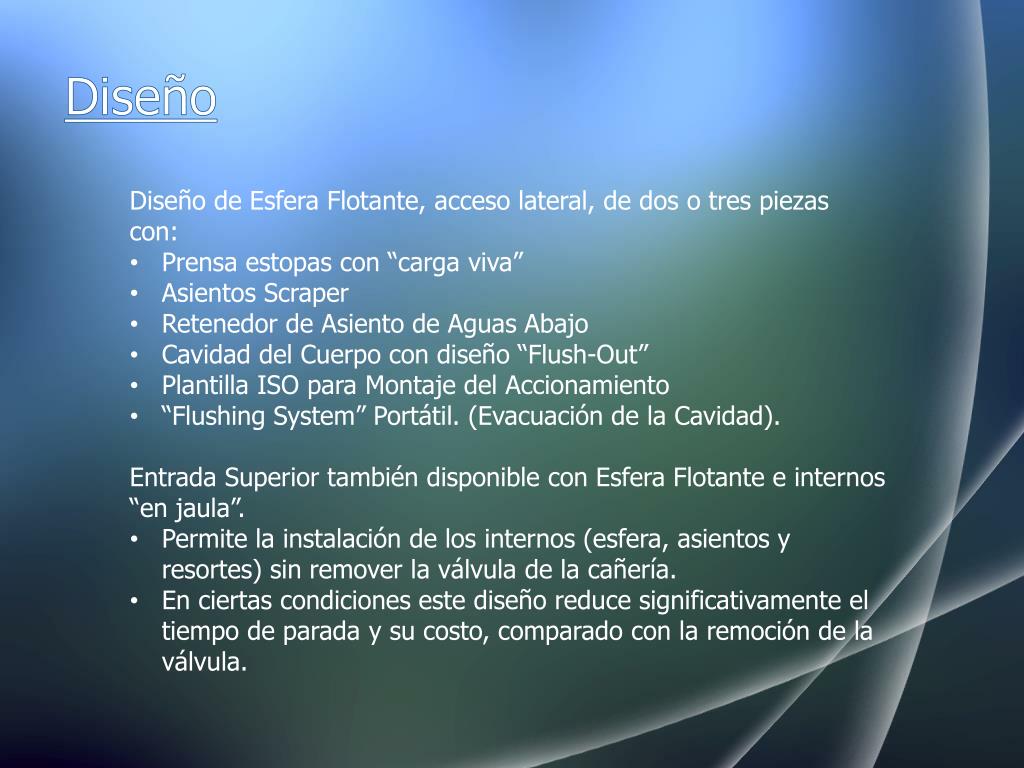

  8. Diseño • Diseño de EsferaFlotante, acceso lateral, de dos o trespiezas con: • Prensaestopas con “carga viva” • Asientos Scraper • Retenedor de Asiento de Aguas Abajo • Cavidad del Cuerpo con diseño“Flush-Out” • Plantilla ISO para Montaje del Accionamiento • “Flushing System” Portátil. (Evacuación de la Cavidad). • Entrada Superior tambiéndisponible con EsferaFlotante e internos “en jaula”. • Permite la instalación de los internos (esfera, asientos y resortes) sin remover la válvula de la cañería. • En ciertascondicionesestediseño reduce significativamente el tiempo de parada y sucosto, comparado con la remoción de la válvula.

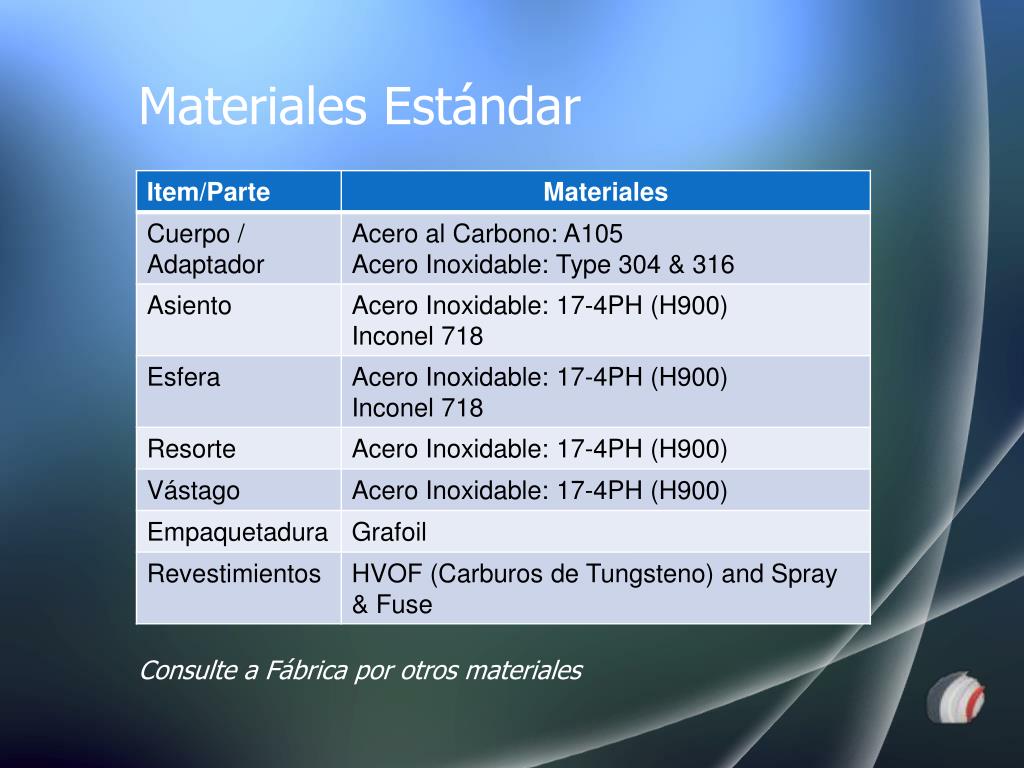

  9. Materiales Estándar Consulte a Fábrica por otros materiales

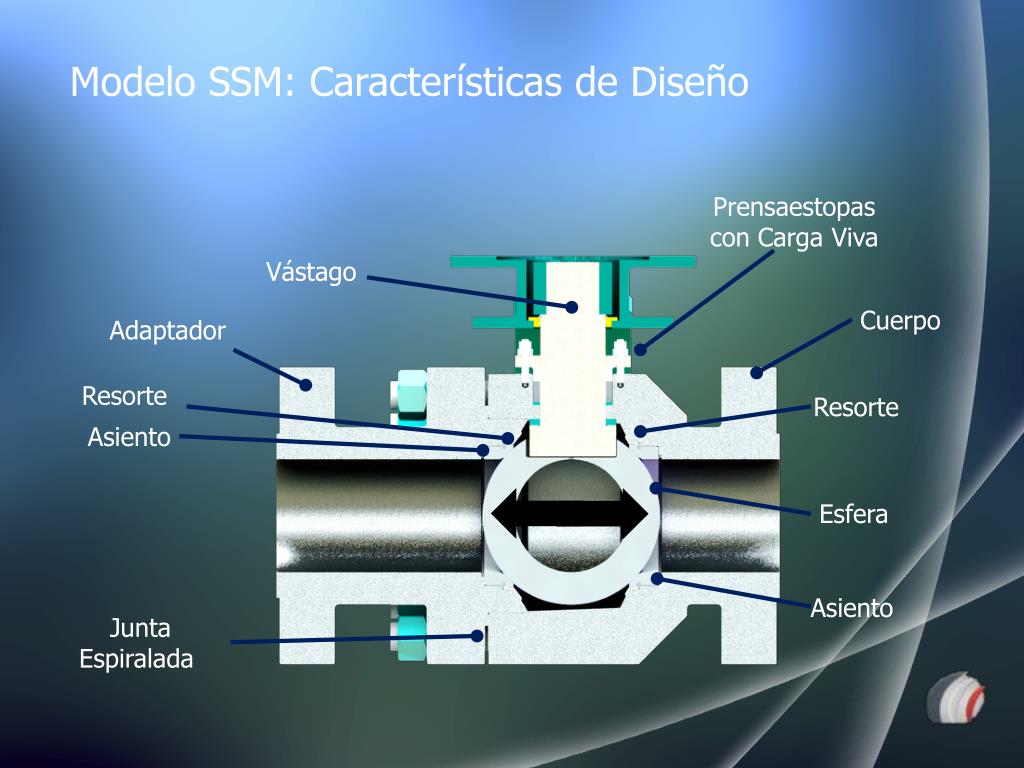

  10. Modelo SSM: Características de Diseño Prensaestopas con Carga Viva Vástago Cuerpo Adaptador Resorte Resorte Asiento Esfera Asiento Junta Espiralada

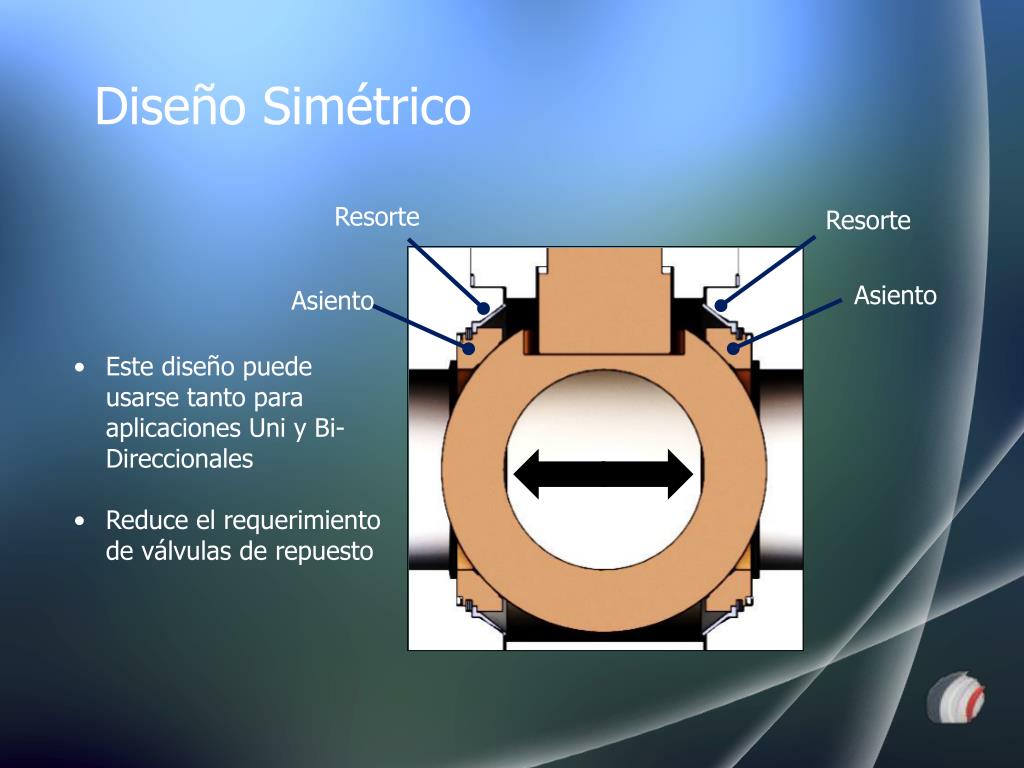

  11. Diseño Simétrico Resorte Resorte Asiento Asiento • Este diseño puede usarse tanto para aplicaciones Uni y Bi-Direccionales • Reduce el requerimiento de válvulas de repuesto

  12. Revestimientos de Última Tecnología Proceso High Velocity Oxygen Fueled (HVOF); usando oxígeno, hidrógeno y polvo de Carburo de Tungsteno a MACH 5 para 53-57 HRC Proceso Spray & Fused (S&P): Colmonoy (base Nickel) provee Dureza (50-53 HRC) y extremadamente buenas resistencias al desgaste y abrasión.

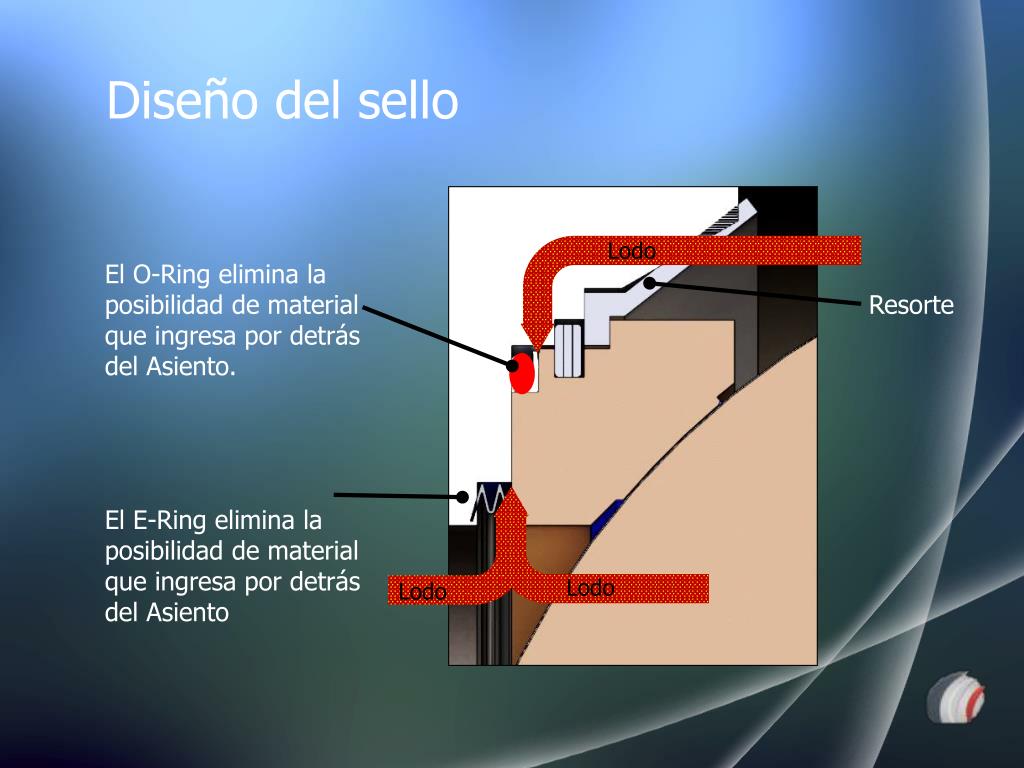

  13. Diseño del sello Lodo El O-Ring elimina la posibilidad de material que ingresa por detrás del Asiento. El E-Ring elimina la posibilidad de material que ingresa por detrás del Asiento Resorte Lodo Lodo

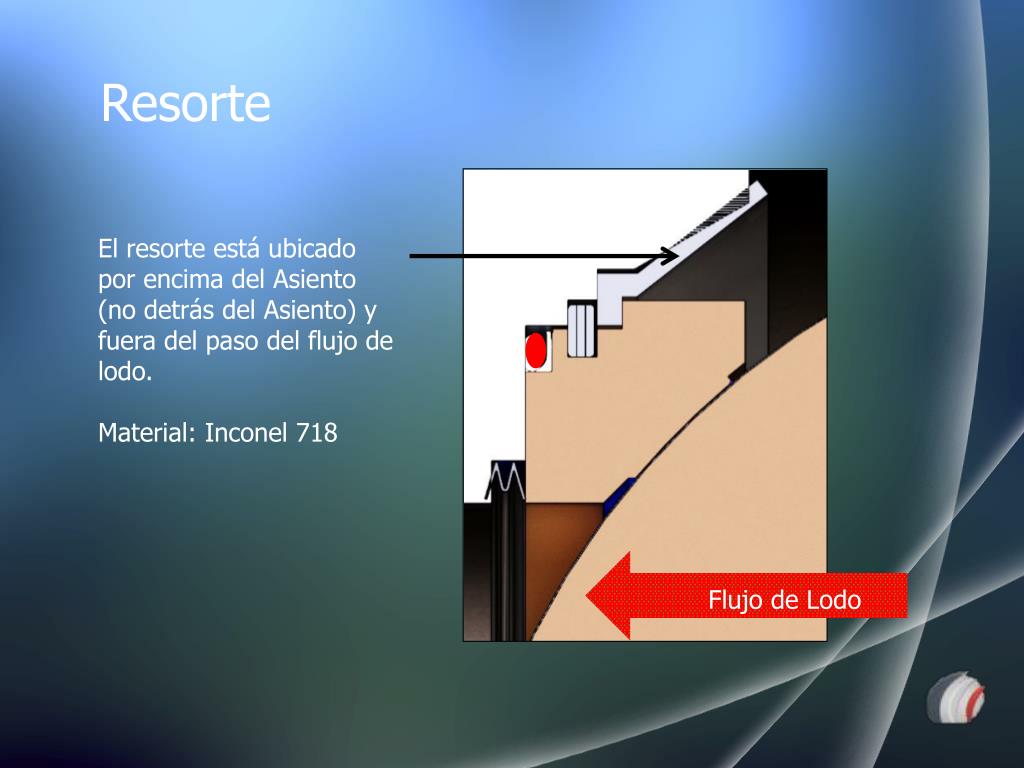

  14. Resorte El resorte está ubicado por encima del Asiento (no detrás del Asiento) y fuera del paso del flujo de lodo. Material: Inconel 718 Flujo de Lodo

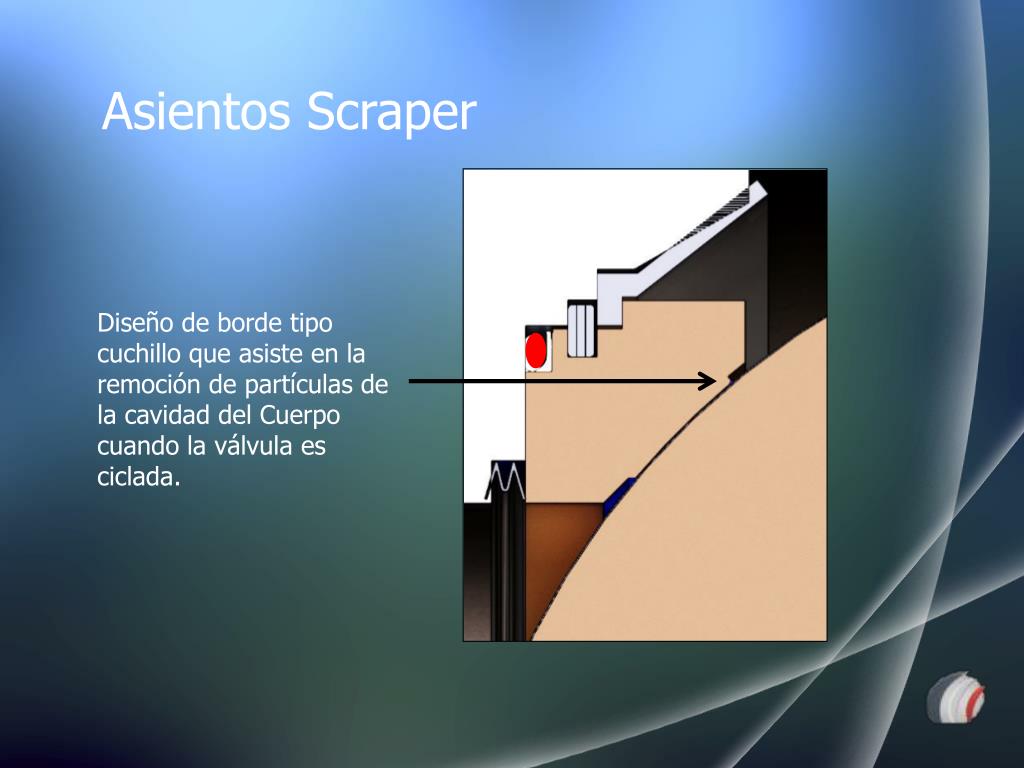

  15. Asientos Scraper Diseño de borde tipo cuchillo que asiste en la remoción de partículas de la cavidad del Cuerpo cuando la válvula es ciclada.

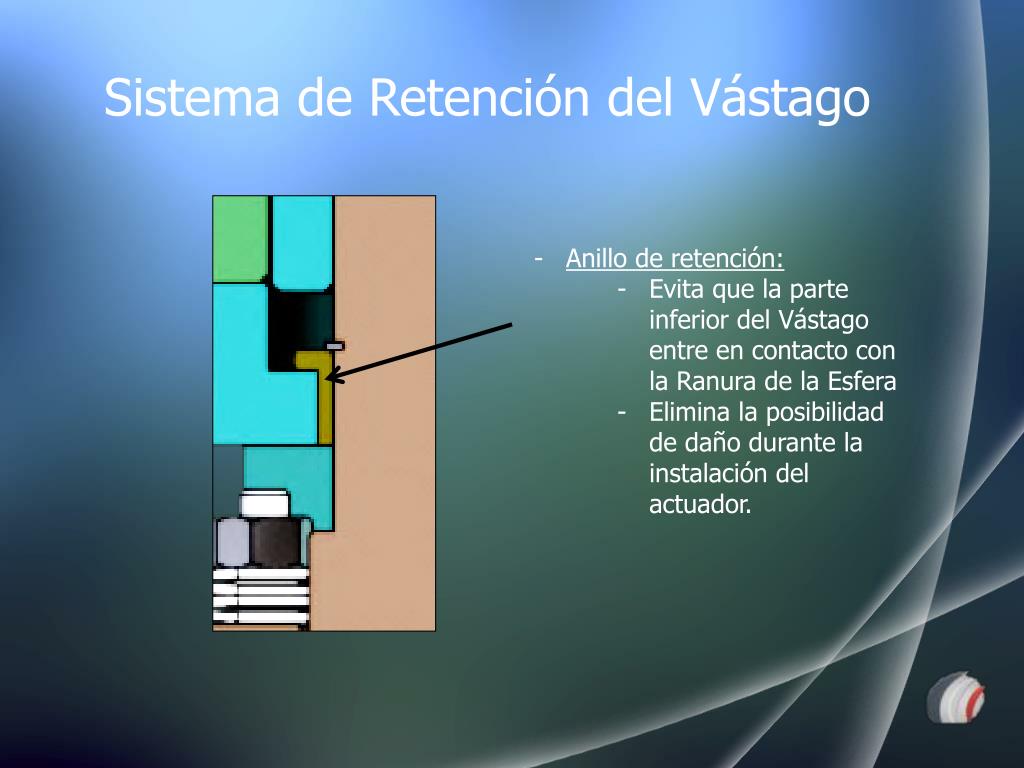

  16. Sistema de Retención del Vástago • Anillo de retención: • Evitaque la parte inferior del Vástago entre en contacto con la Ranura de la Esfera • Elimina la posibilidad de dañodurante la instalación del actuador.

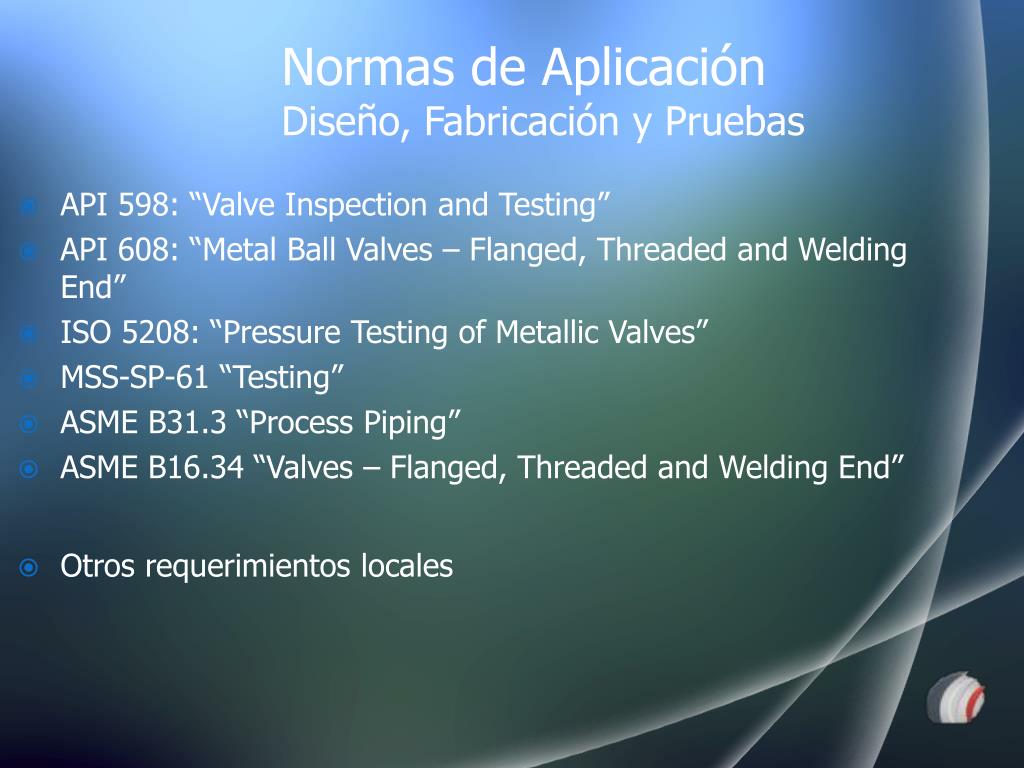

  17. Normas de Aplicación Diseño, Fabricación y Pruebas API 598: “Valve Inspection and Testing” API 608: “Metal Ball Valves – Flanged, Threaded and Welding End” ISO 5208: “Pressure Testing of Metallic Valves” MSS-SP-61 “Testing” ASME B31.3 “Process Piping” ASME B16.34 “Valves – Flanged, Threaded and Welding End” Otros requerimientos locales

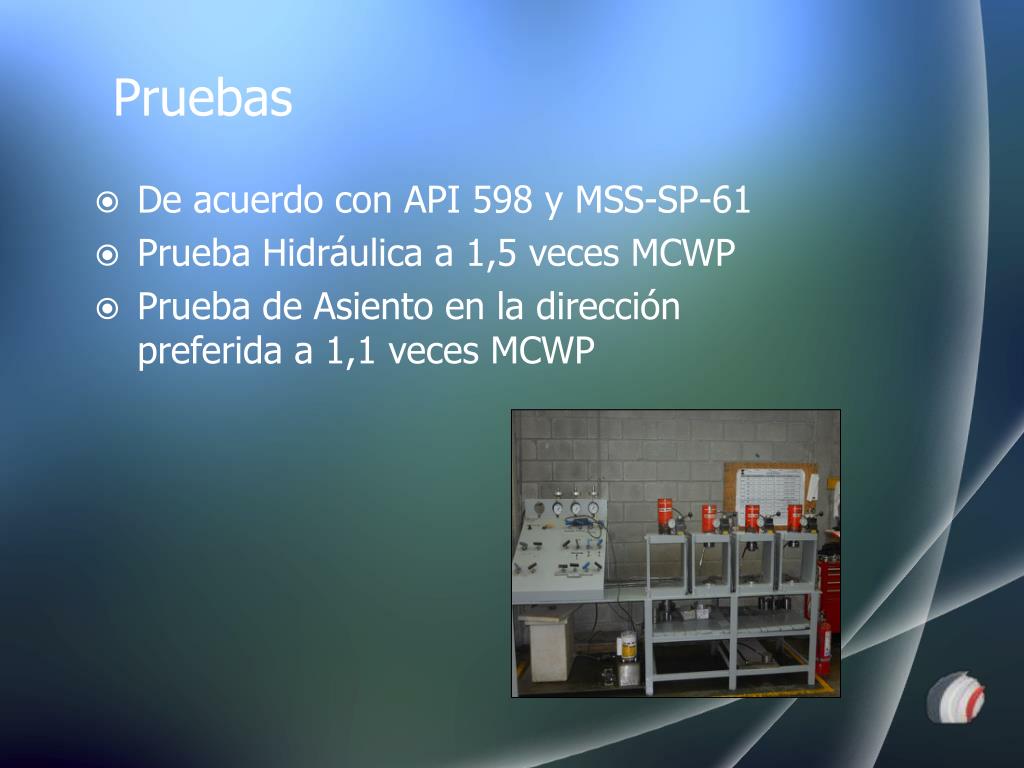

  18. Pruebas De acuerdo con API 598 y MSS-SP-61 Prueba Hidráulica a 1,5 veces MCWP Prueba de Asiento en la dirección preferida a 1,1 veces MCWP

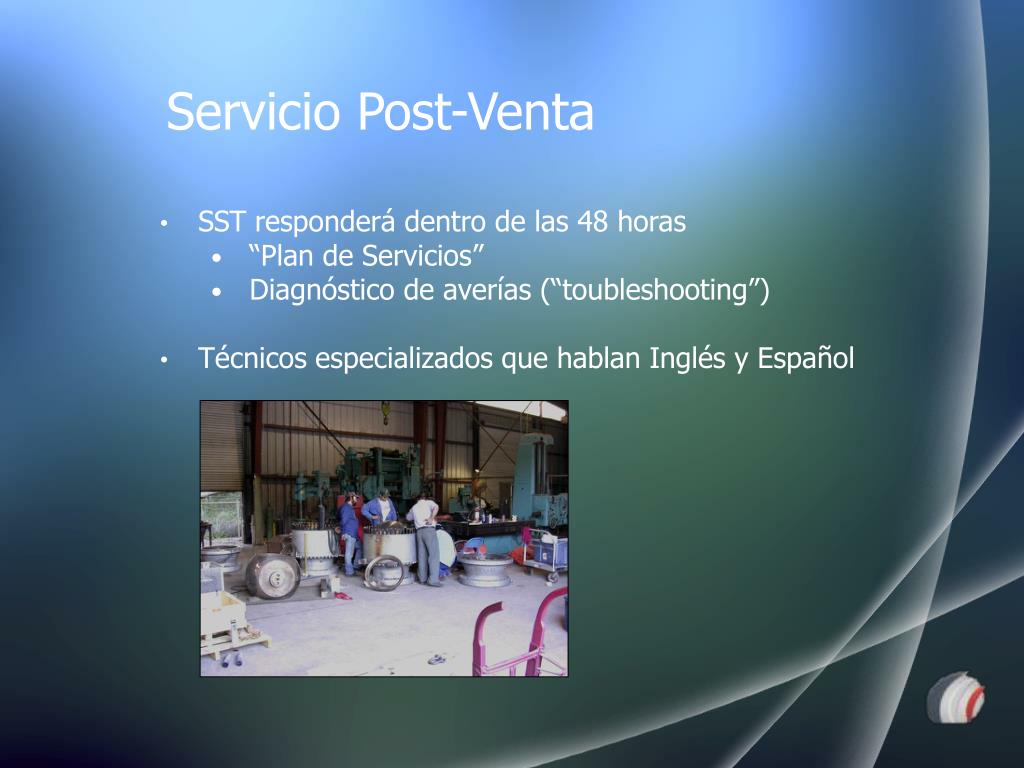

  19. Servicio Post-Venta • SST responderá dentro de las 48 horas • “Plan de Servicios” • Diagnóstico de averías (“toubleshooting”) • Técnicos especializados que hablan Inglés y Español

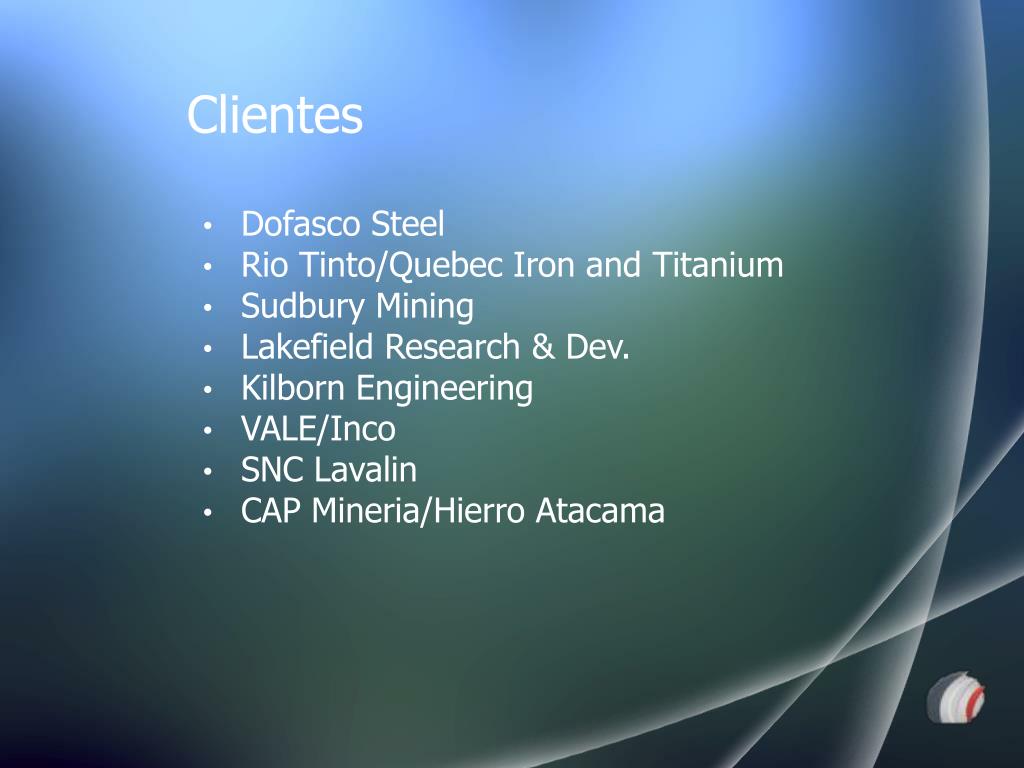

  20. Clientes • Dofasco Steel • Rio Tinto/Quebec Iron and Titanium • Sudbury Mining • Lakefield Research & Dev. • Kilborn Engineering • VALE/Inco • SNC Lavalin • CAP Mineria/Hierro Atacama

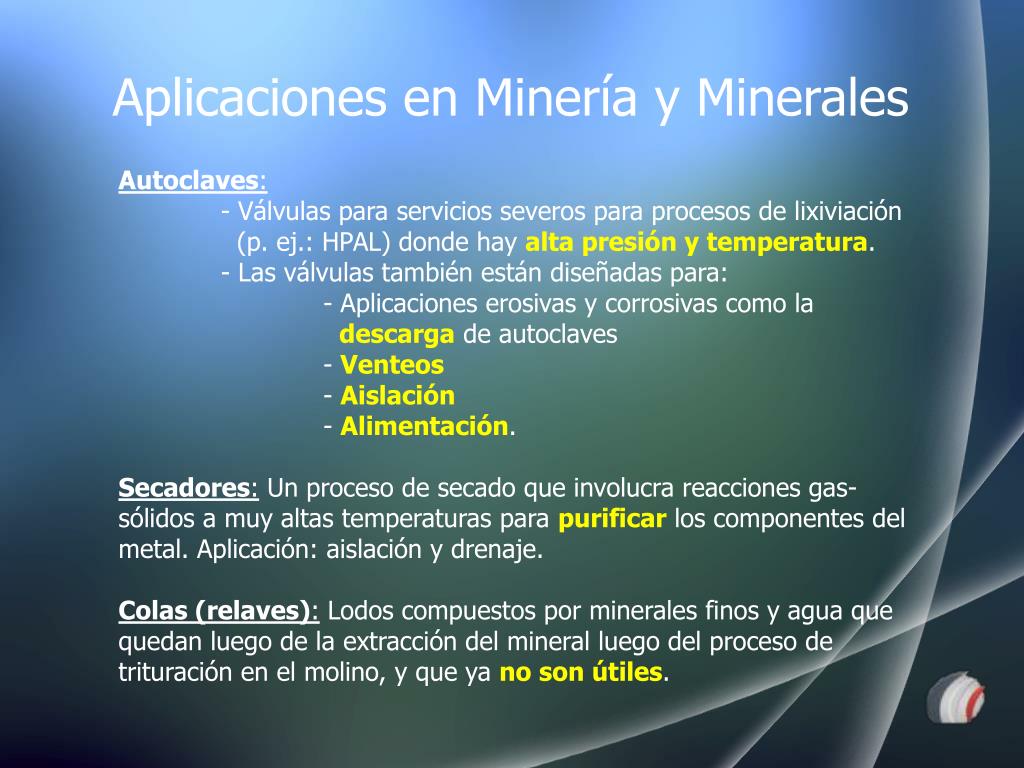

  21. Aplicaciones en Minería y Minerales Autoclaves: - Válvulas para servicios severos para procesos de lixiviación (p. ej.: HPAL) donde hay alta presión y temperatura. - Las válvulas también están diseñadas para: - Aplicaciones erosivas y corrosivas como la descargade autoclaves - Venteos - Aislación - Alimentación. Secadores: Un proceso de secado que involucra reacciones gas-sólidos a muy altas temperaturas para purificarlos componentes del metal. Aplicación: aislación y drenaje. Colas (relaves): Lodos compuestos por minerales finos y agua que quedan luego de la extracción del mineral luego del proceso de trituración en el molino, y que ya no son útiles.

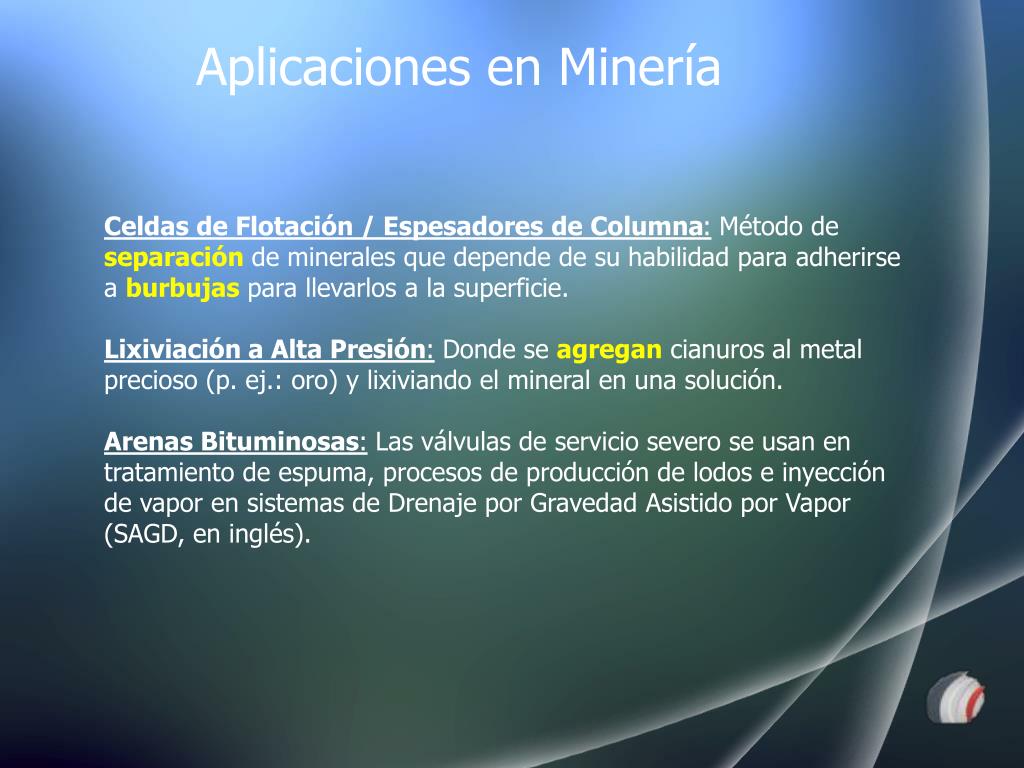

  22. Aplicaciones en Minería Celdas de Flotación / Espesadores de Columna: Método de separaciónde minerales que depende de su habilidad para adherirse a burbujaspara llevarlos a la superficie. Lixiviación a Alta Presión: Donde se agregancianuros al metal precioso (p. ej.: oro) y lixiviando el mineral en una solución. Arenas Bituminosas: Las válvulas de servicio severo se usan en tratamiento de espuma, procesos de producción de lodos e inyección de vapor en sistemas de Drenaje por Gravedad Asistido por Vapor (SAGD, en inglés).

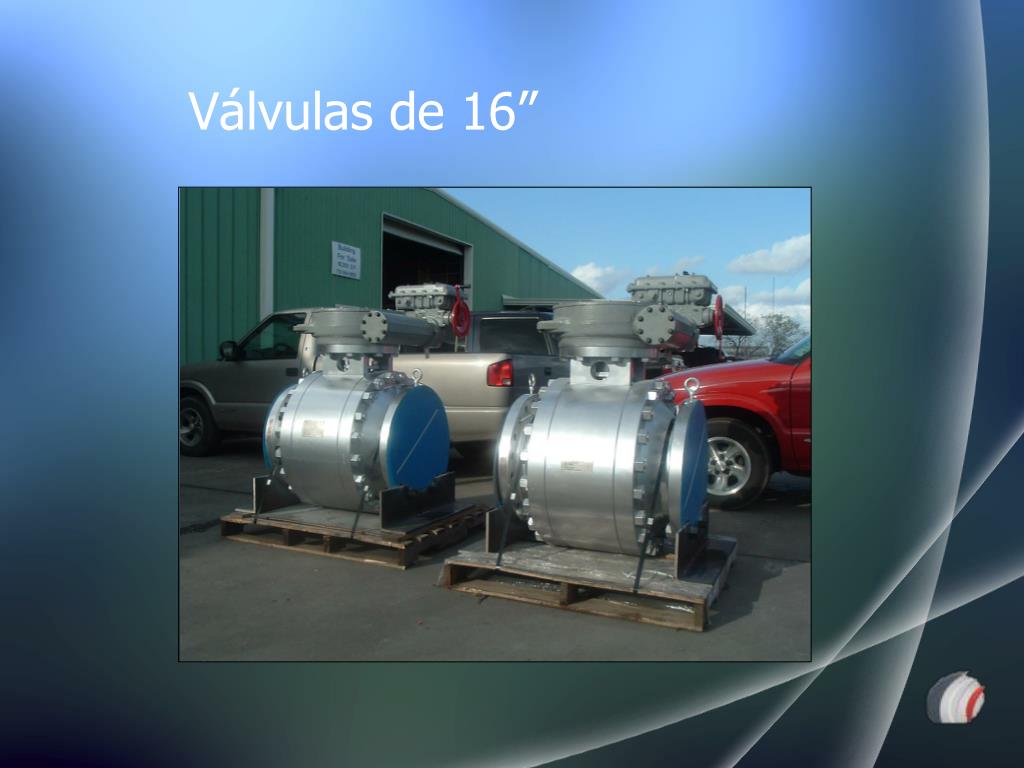

  23. Válvulas de 16”

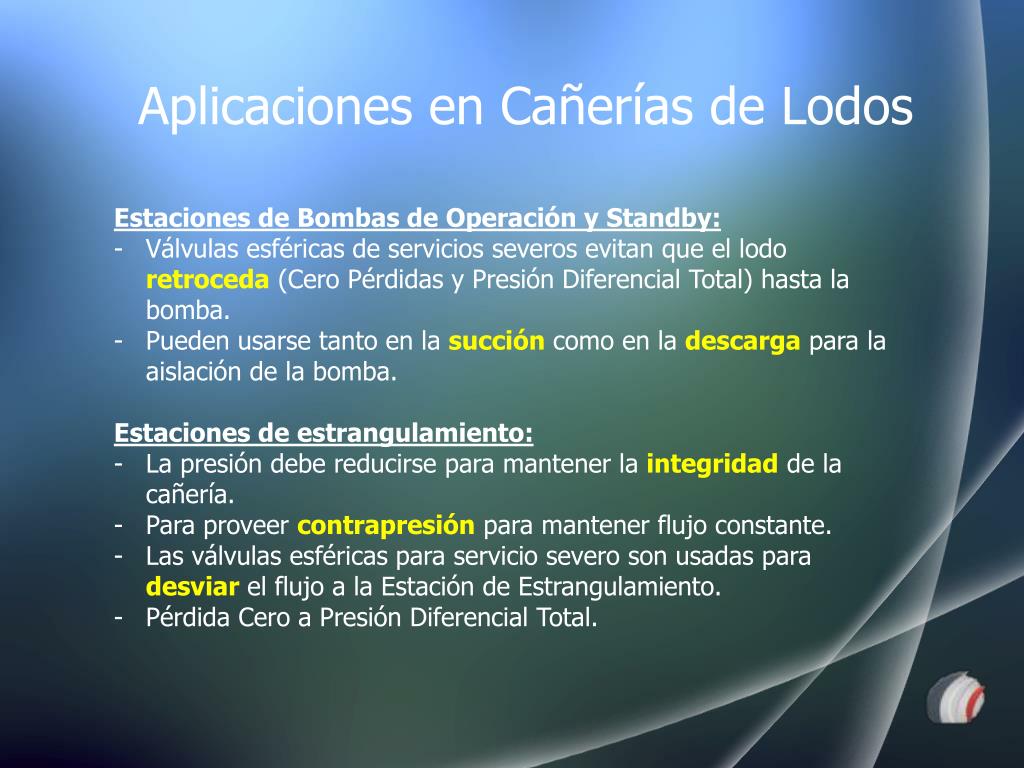

  24. Aplicaciones en Cañerías de Lodos • Estaciones de Bombas de Operación y Standby: • Válvulasesféricas de serviciosseverosevitanque el lodoretroceda(Cero Pérdidas y PresiónDiferencial Total) hasta la bomba. • Puedenusarsetanto en la succióncomo en la descargapara la aislación de la bomba. • Estaciones de estrangulamiento: • La presióndebereducirse para mantener la integridadde la cañería. • Para proveercontrapresiónpara mantenerflujoconstante. • Las válvulasesféricas para serviciosevero son usadas para desviarel flujo a la Estación de Estrangulamiento. • Pérdida Cero a PresiónDiferencial Total.

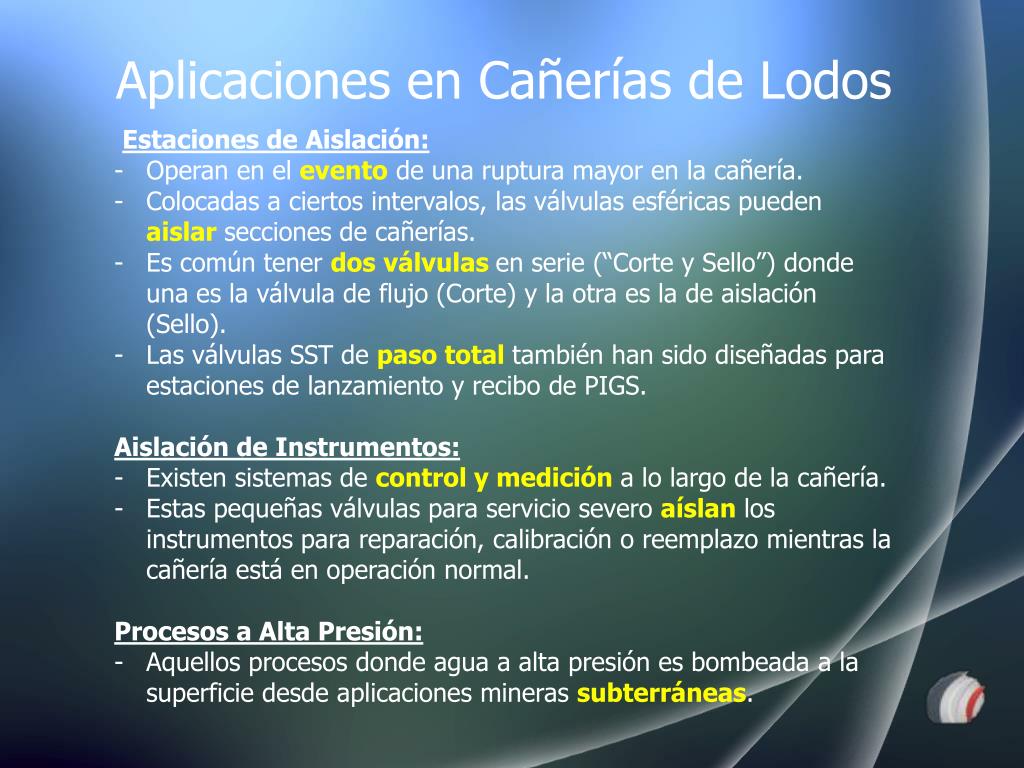

  25. Aplicaciones en Cañerías de Lodos • Estaciones de Aislación: • Operan en el eventode unaruptura mayor en la cañería. • Colocadas a ciertosintervalos, lasválvulasesféricaspuedenaislarsecciones de cañerías. • Escomúntenerdosválvulasen serie (“Corte y Sello”) dondeunaes la válvula de flujo (Corte) y la otraes la de aislación (Sello). • Las válvulas SST de paso total tambiénhansidodiseñadas para estaciones de lanzamiento y recibo de PIGS. • Aislación de Instrumentos: • Existensistemas de control y medicióna lo largo de la cañería. • Estaspequeñasválvulas para servicioseveroaíslanlos instrumentos para reparación, calibración o reemplazomientras la cañeríaestá en operación normal. • Procesos a Alta Presión: • Aquellosprocesosdondeagua a altapresiónesbombeada a la superficiedesdeaplicacionesminerassubterráneas.

  26. MUCHAS GRACIAS ¿Preguntas o Comentarios?
