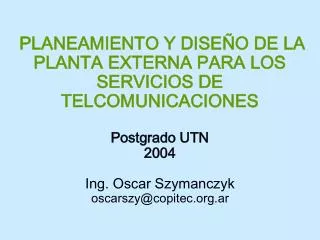

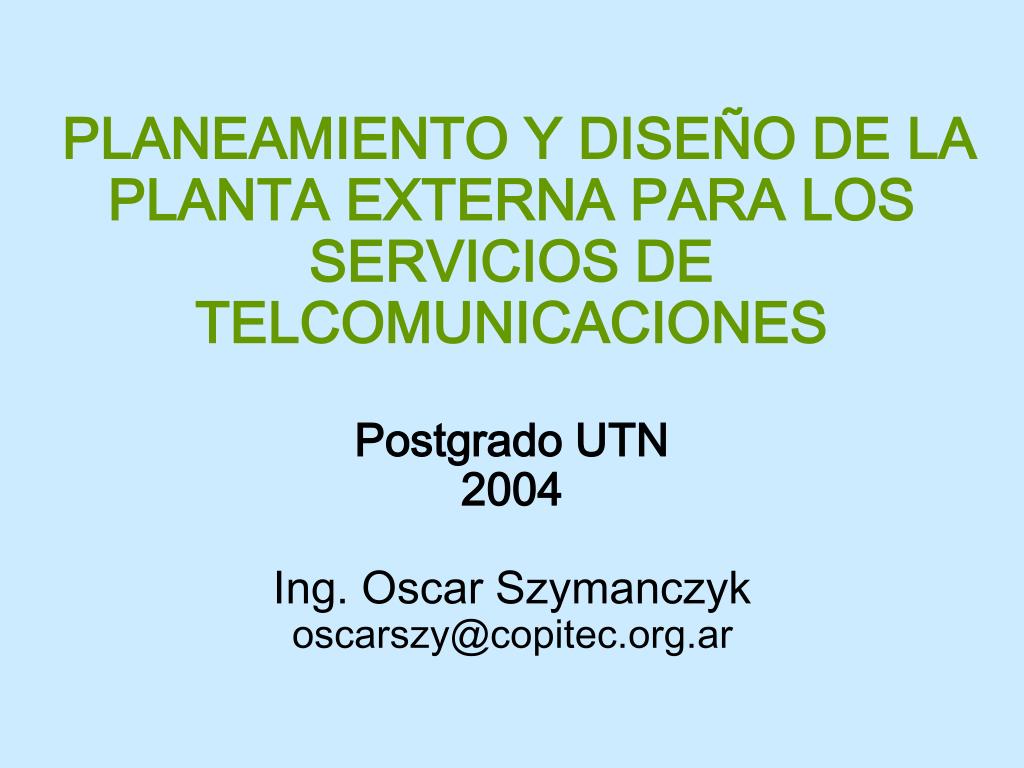

  1. PLANEAMIENTO Y DISEÑO DE LA PLANTA EXTERNA PARA LOS SERVICIOS DE TELCOMUNICACIONESPostgrado UTN2004Ing. Oscar Szymanczykoscarszy@copitec.org.ar

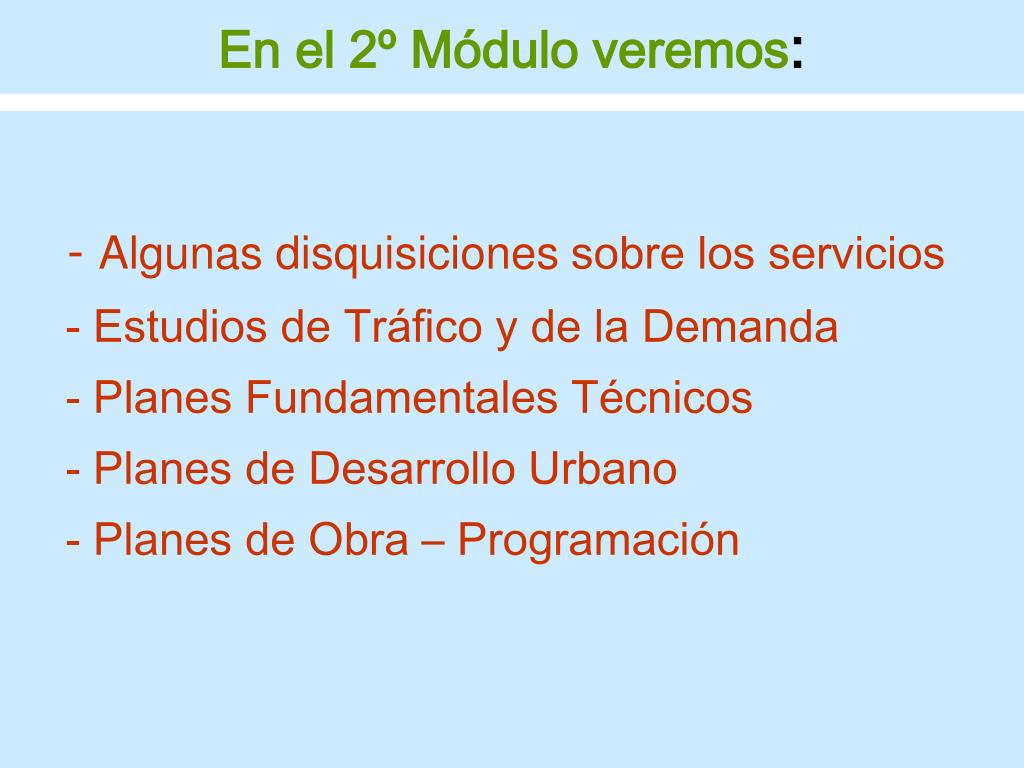

  2. En el 2º Módulo veremos: - Algunas disquisiciones sobre los servicios - Estudios de Tráfico y de la Demanda - Planes Fundamentales Técnicos - Planes de Desarrollo Urbano - Planes de Obra – Programación

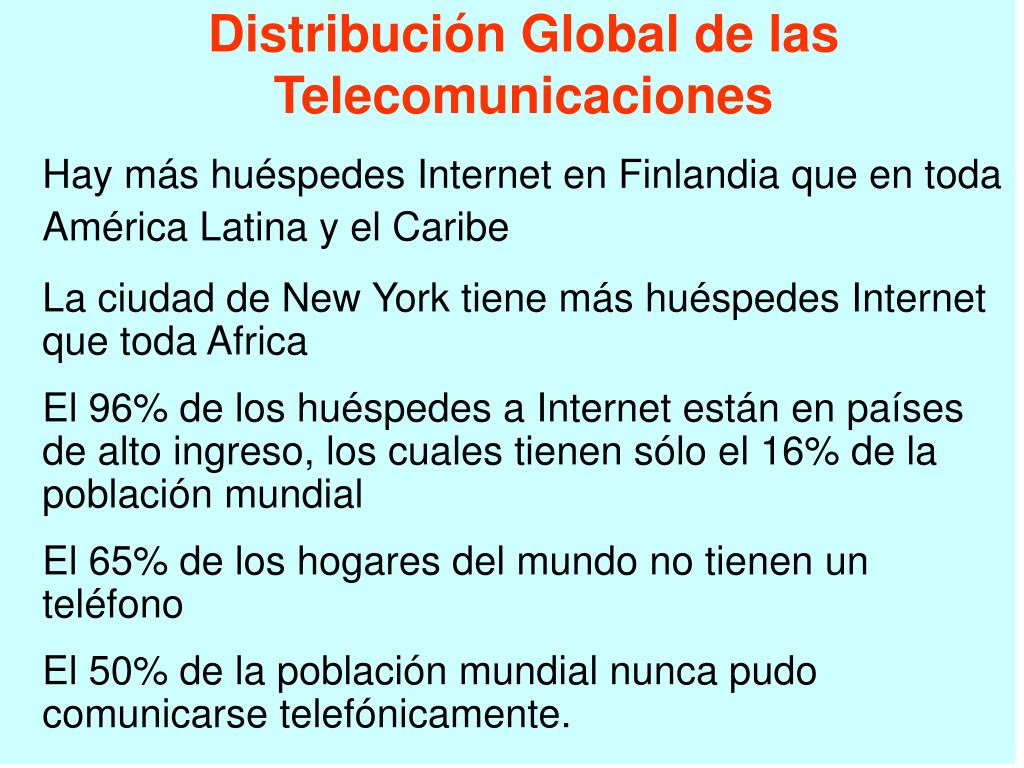

  3. Distribución Global de las Telecomunicaciones Hay más huéspedes Internet en Finlandia que en toda América Latina y el Caribe La ciudad de New York tiene más huéspedes Internet que toda Africa El 96% de los huéspedes a Internet están en países de alto ingreso, los cuales tienen sólo el 16% de la población mundial El 65% de los hogares del mundo no tienen un teléfono El 50% de la población mundial nunca pudo comunicarse telefónicamente.

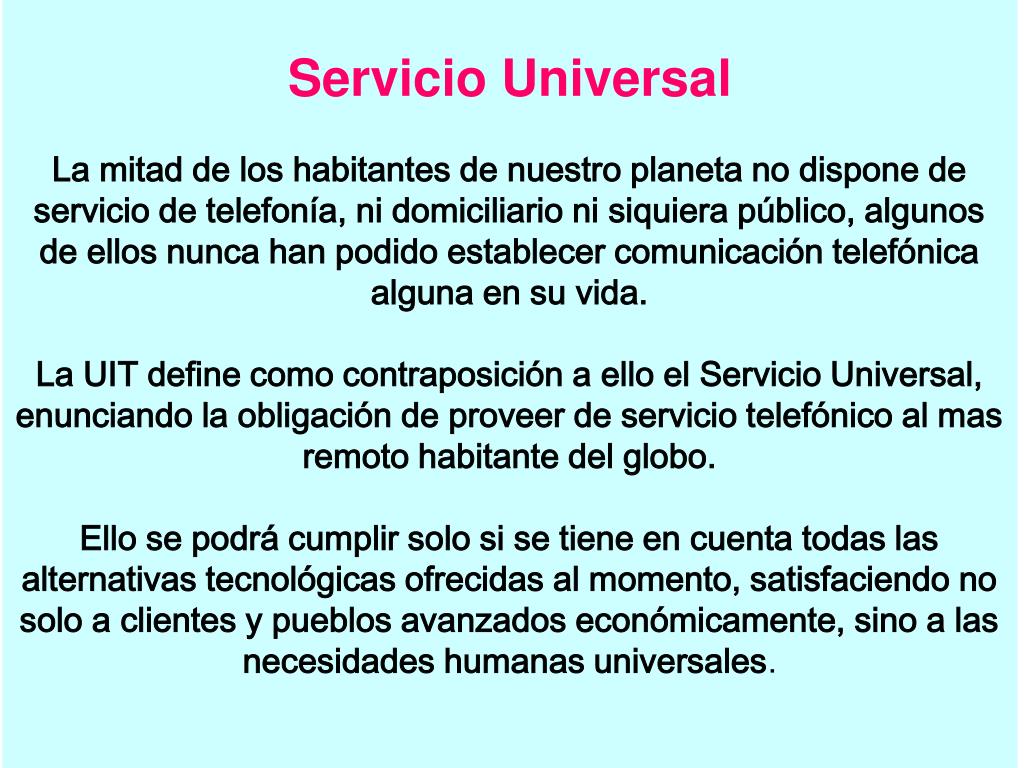

  4. Servicio UniversalLa mitad de los habitantes de nuestro planeta no dispone de servicio de telefonía, ni domiciliario ni siquiera público, algunos de ellos nunca han podido establecer comunicación telefónica alguna en su vida.La UIT define como contraposición a ello el Servicio Universal, enunciando la obligación de proveer de servicio telefónico al mas remoto habitante del globo.Ello se podrá cumplir solo si se tiene en cuenta todas las alternativas tecnológicas ofrecidas al momento, satisfaciendo no solo a clientes y pueblos avanzados económicamente, sino a las necesidades humanas universales.

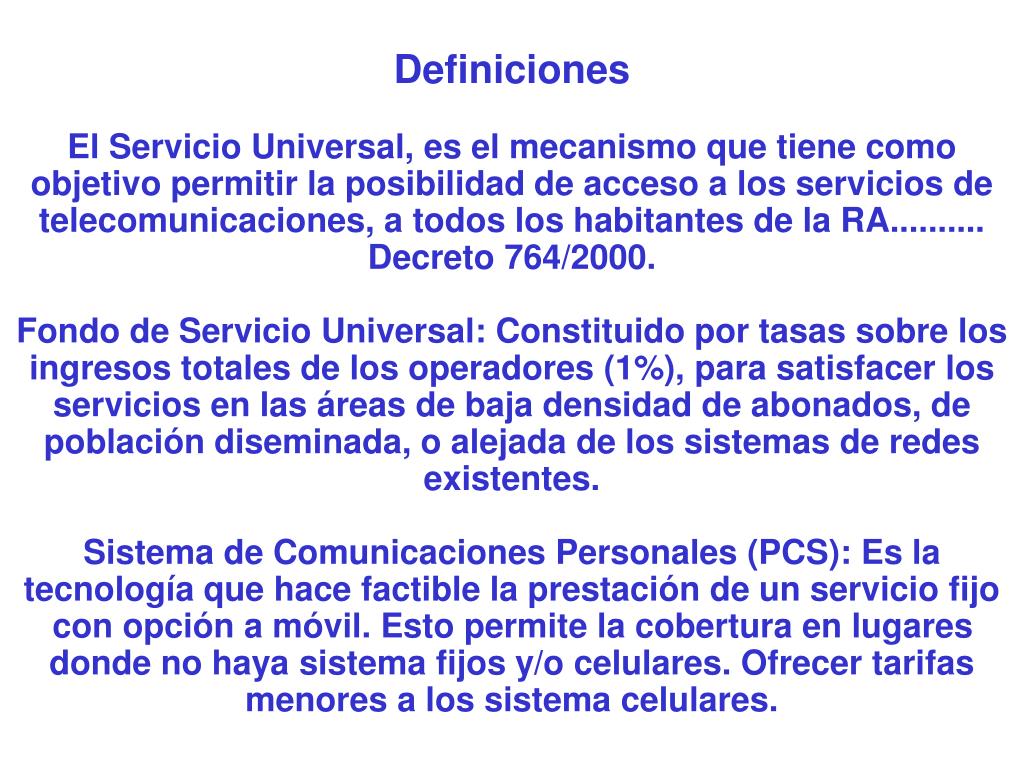

  5. DefinicionesEl Servicio Universal, es el mecanismo que tiene como objetivo permitir la posibilidad de acceso a los servicios de telecomunicaciones, a todos los habitantes de la RA.......... Decreto 764/2000.Fondo de Servicio Universal: Constituido por tasas sobre los ingresos totales de los operadores (1%), para satisfacer los servicios en las áreas de baja densidad de abonados, de población diseminada, o alejada de los sistemas de redes existentes.Sistema de Comunicaciones Personales (PCS): Es la tecnología que hace factible la prestación de un servicio fijo con opción a móvil. Esto permite la cobertura en lugares donde no haya sistema fijos y/o celulares. Ofrecer tarifas menores a los sistema celulares.

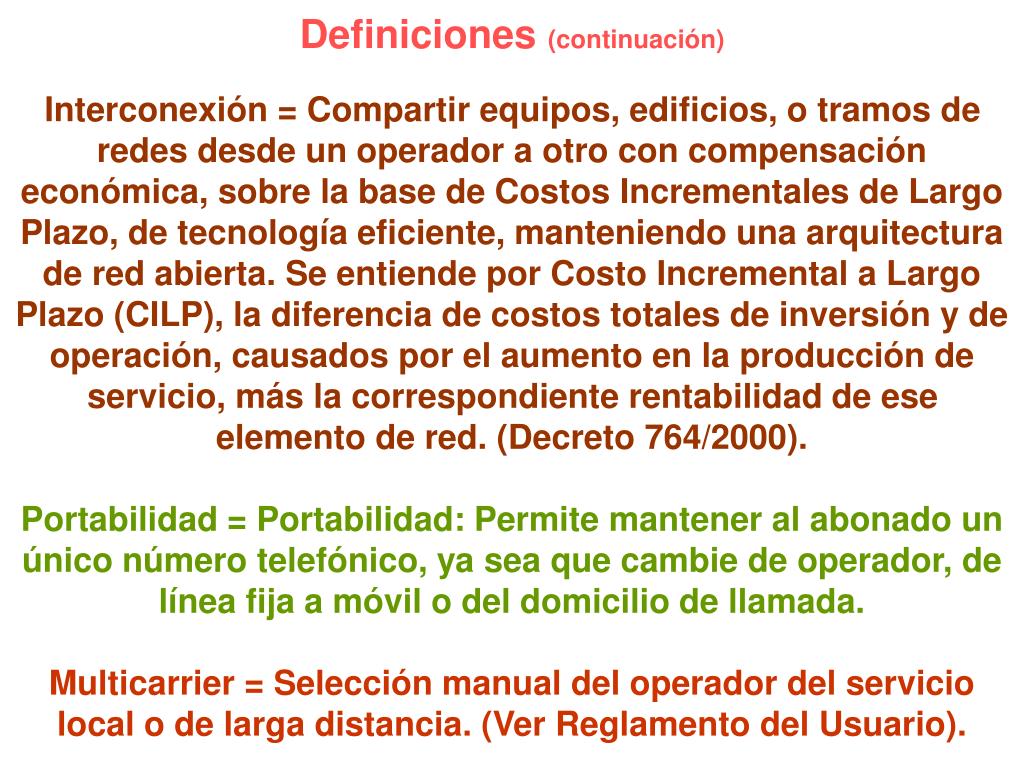

  6. Definiciones (continuación)Interconexión = Compartir equipos, edificios, o tramos de redes desde un operador a otro con compensación económica, sobre la base de Costos Incrementales de Largo Plazo, de tecnología eficiente, manteniendo una arquitectura de red abierta. Se entiende por Costo Incremental a Largo Plazo (CILP), la diferencia de costos totales de inversión y de operación, causados por el aumento en la producción de servicio, más la correspondiente rentabilidad de ese elemento de red. (Decreto 764/2000).Portabilidad = Portabilidad: Permite mantener al abonado un único número telefónico, ya sea que cambie de operador, de línea fija a móvil o del domicilio de llamada.Multicarrier = Selección manual del operador del servicio local o de larga distancia. (Ver Reglamento del Usuario).

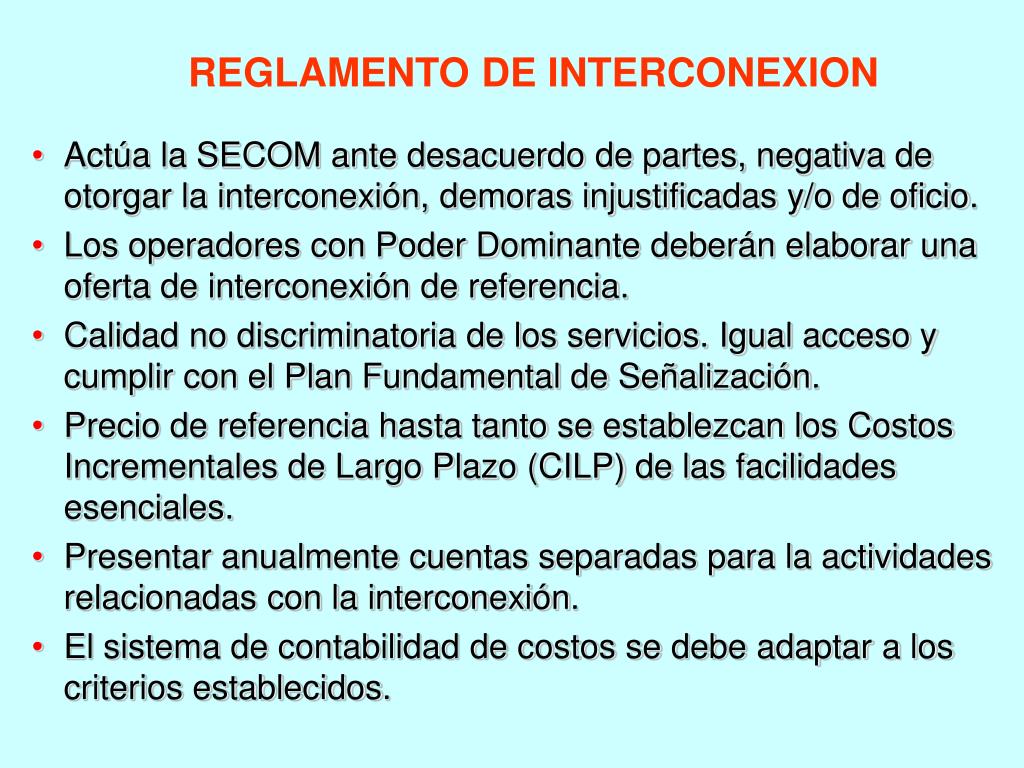

  7. REGLAMENTO DE INTERCONEXION • Actúa la SECOM ante desacuerdo de partes, negativa de otorgar la interconexión, demoras injustificadas y/o de oficio. • Los operadores con Poder Dominante deberán elaborar una oferta de interconexión de referencia. • Calidad no discriminatoria de los servicios. Igual acceso y cumplir con el Plan Fundamental de Señalización. • Precio de referencia hasta tanto se establezcan los Costos Incrementales de Largo Plazo (CILP) de las facilidades esenciales. • Presentar anualmente cuentas separadas para la actividades relacionadas con la interconexión. • El sistema de contabilidad de costos se debe adaptar a los criterios establecidos.

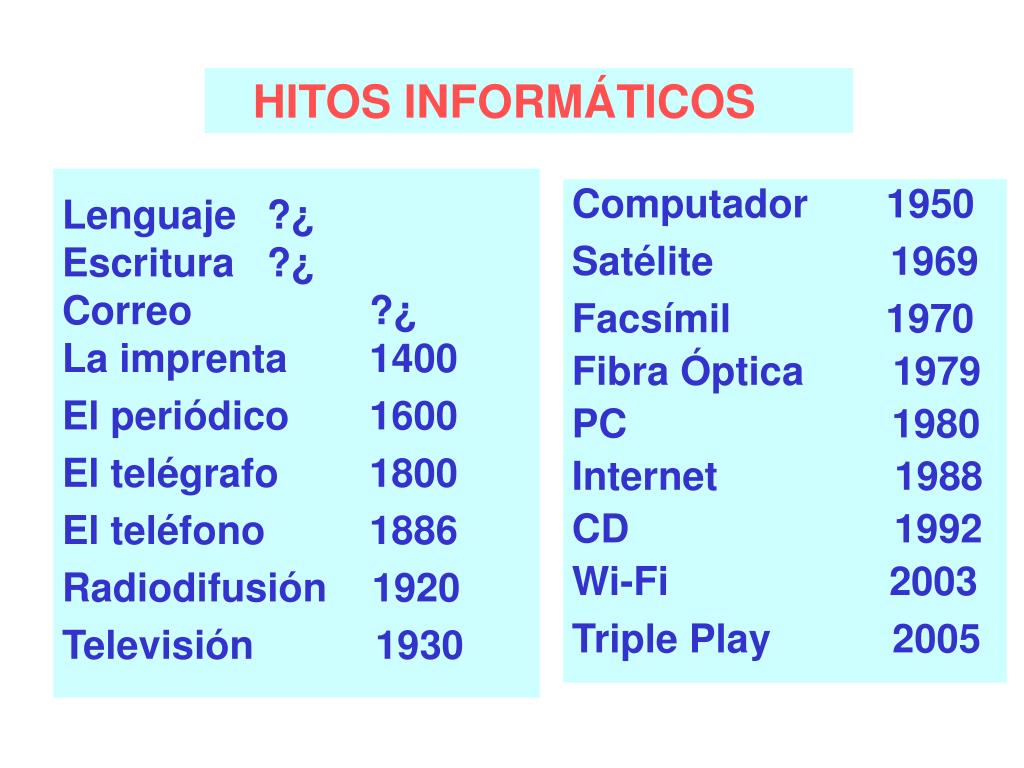

  8. HITOS INFORMÁTICOS Lenguaje ?¿ Escritura ?¿ Correo ?¿ La imprenta 1400 El periódico 1600 El telégrafo 1800 El teléfono 1886 Radiodifusión 1920 Televisión 1930 Computador 1950 Satélite 1969 Facsímil 1970 Fibra Óptica 1979 PC 1980 Internet 1988 CD 1992 Wi-Fi 2003 Triple Play 2005

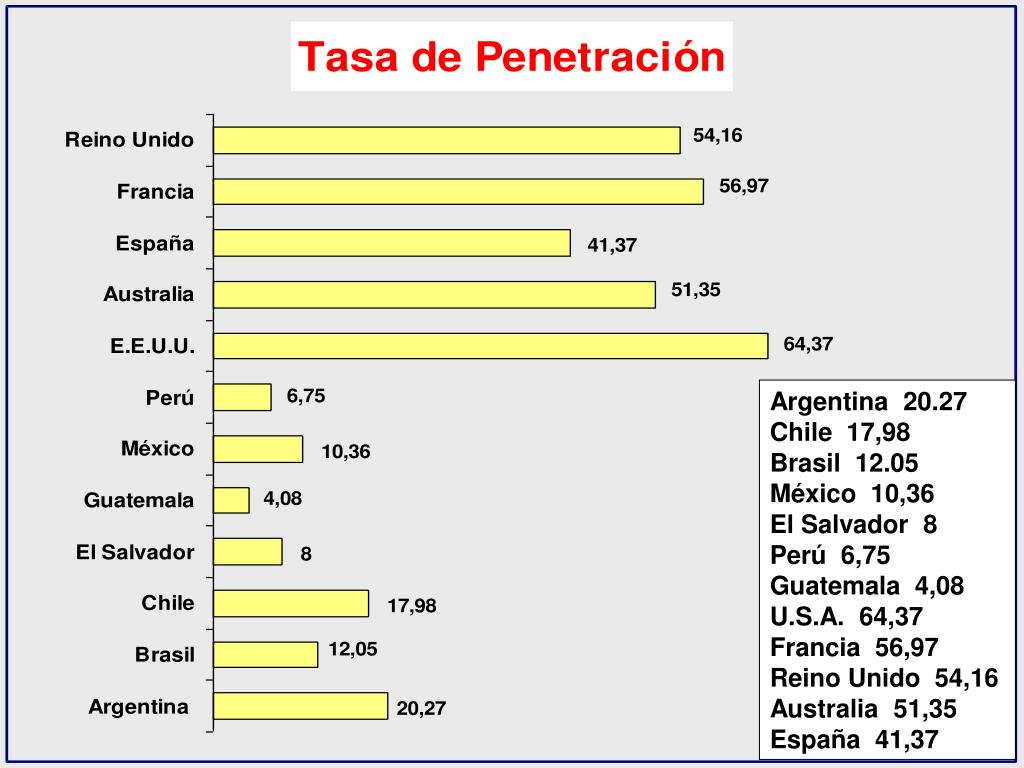

  9. Argentina 20.27 Chile 17,98 Brasil 12.05 México 10,36 El Salvador 8 Perú 6,75 Guatemala 4,08 U.S.A. 64,37 Francia 56,97 Reino Unido 54,16 Australia 51,35 España 41,37

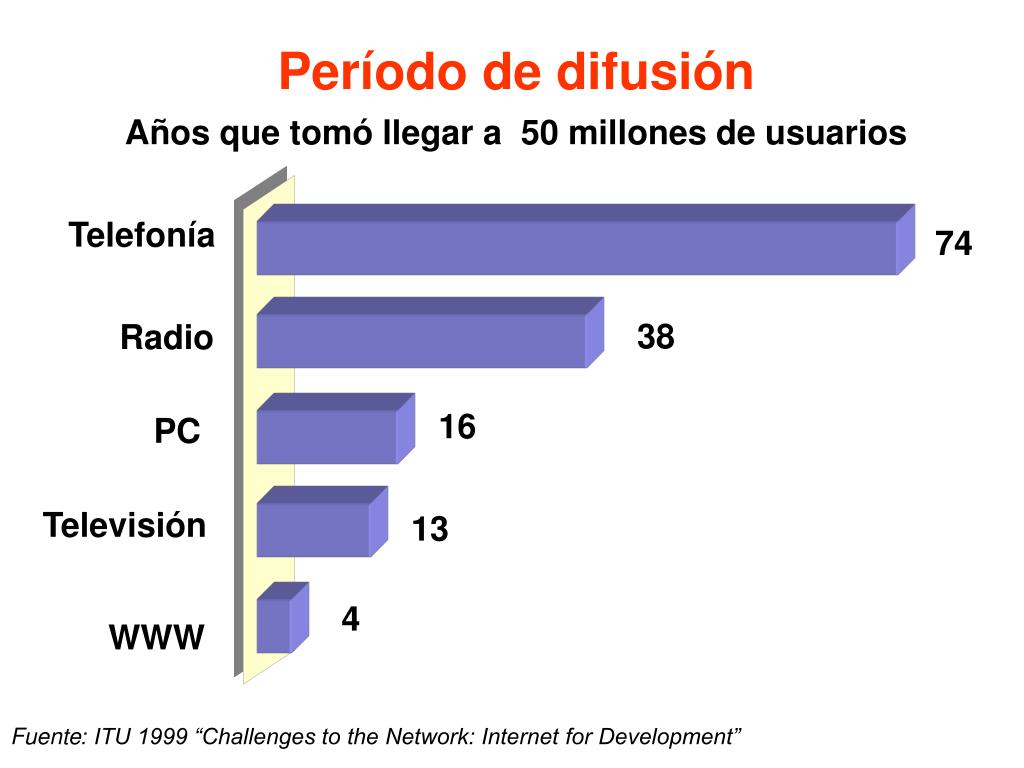

  10. Período de difusión Años que tomó llegar a 50 millones de usuarios Telefonía 74 38 Radio 16 PC Televisión 13 4 WWW Fuente: ITU 1999 “Challenges to the Network: Internet for Development”

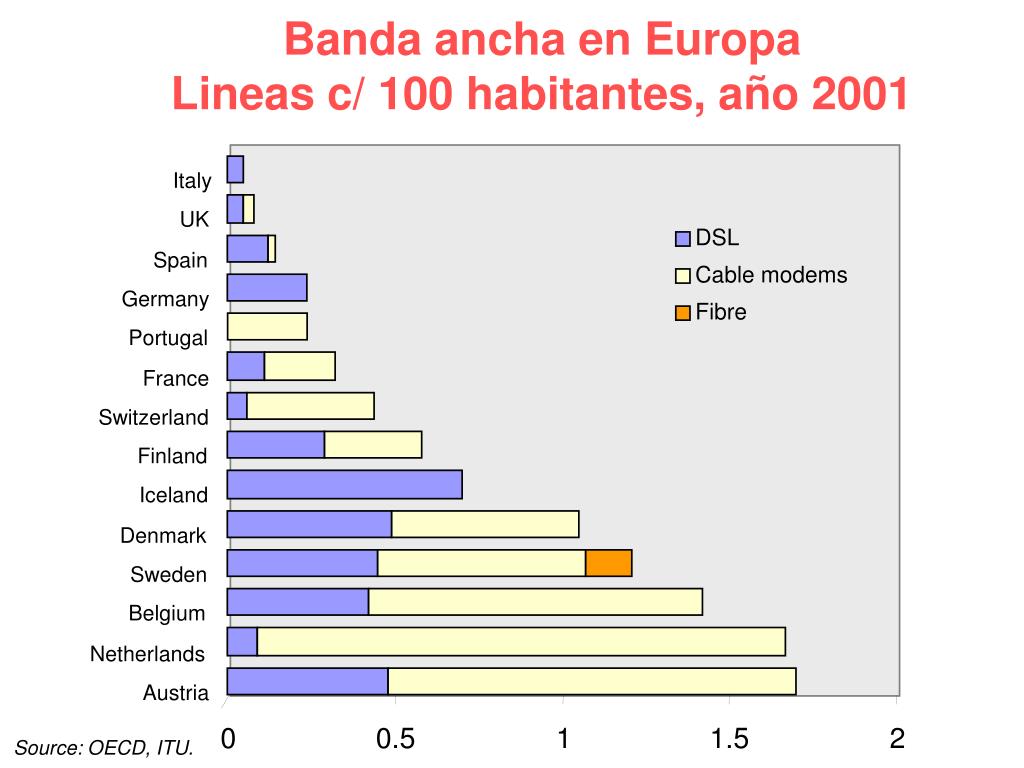

  11. Italy UK DSL Spain Cable modems Germany Fibre Portugal France Switzerland Finland Iceland Denmark Sweden Belgium Netherlands Austria 0 0.5 1 1.5 2 Source: OECD, ITU. Banda ancha en Europa Lineas c/ 100 habitantes, año 2001

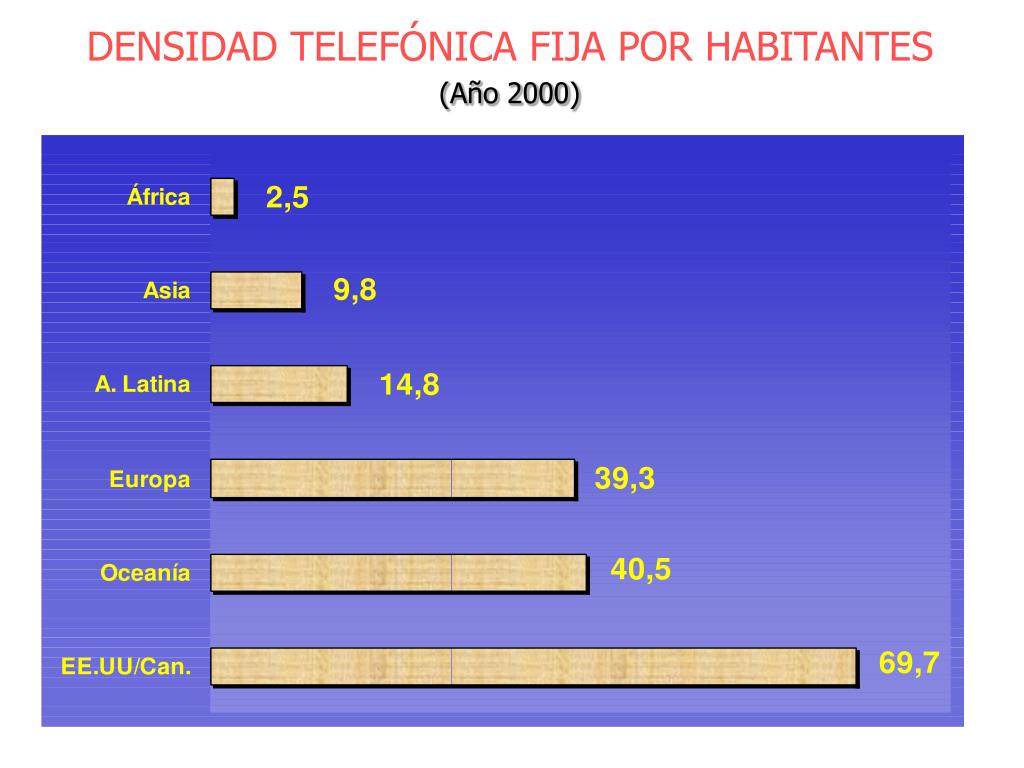

  12. DENSIDAD TELEFÓNICA FIJA POR HABITANTES(Año 2000)

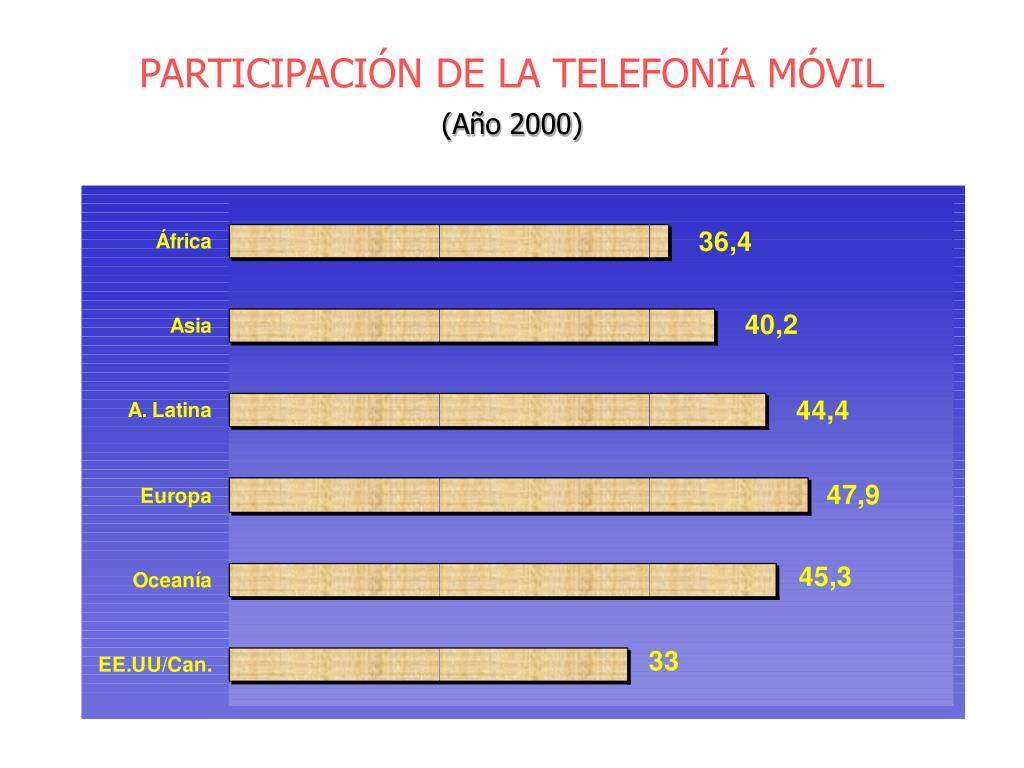

  13. PARTICIPACIÓN DE LA TELEFONÍA MÓVIL (Año 2000)

  14. FIJO INTERNET MOVIL Fuente: UIT TENDENCIA EVOLUTIVA

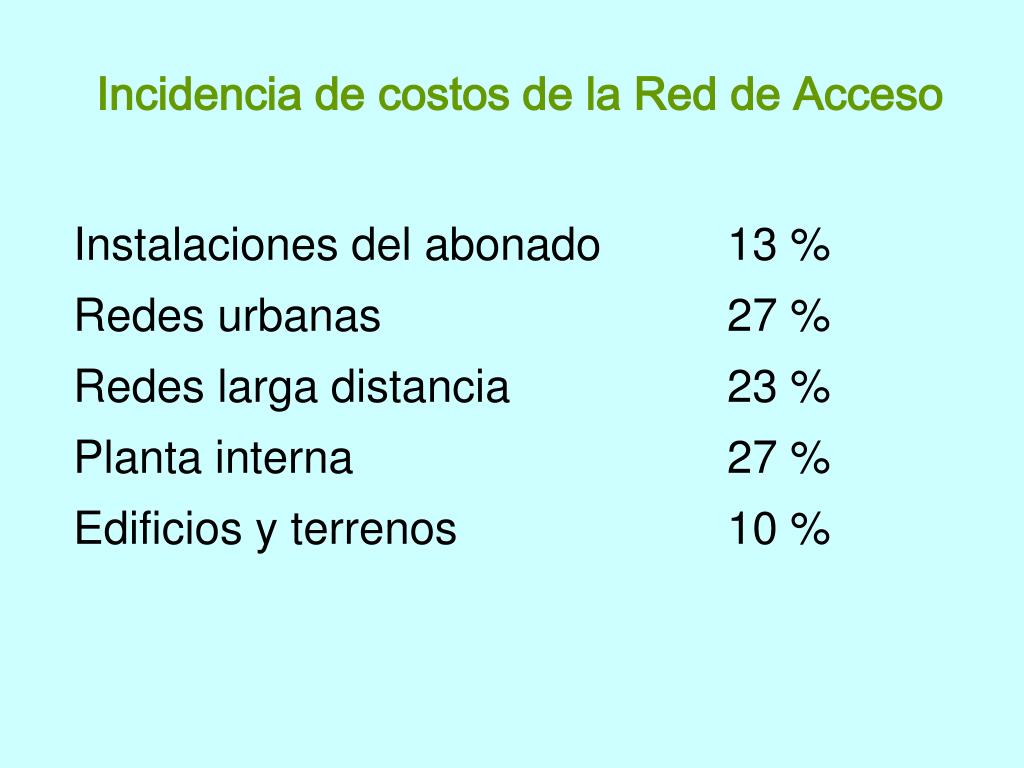

  15. Incidencia de costos de la Red de Acceso Instalaciones del abonado 13 %Redes urbanas 27 %Redes larga distancia 23 %Planta interna 27 %Edificios y terrenos 10 %

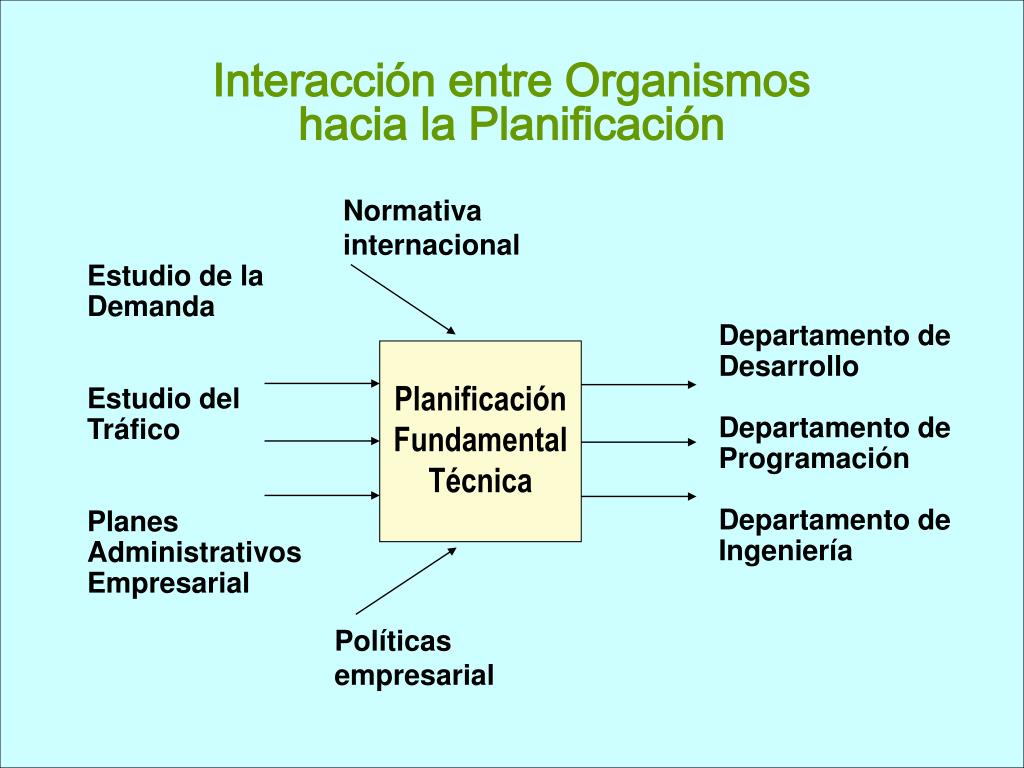

  16. Interacción entre Organismos hacia la Planificación Normativa internacional Estudio de la Demanda Estudio del Tráfico Planes Administrativos Empresarial Departamento de Desarrollo Departamento de Programación Departamento de Ingeniería Políticas empresarial Planificación Fundamental Técnica

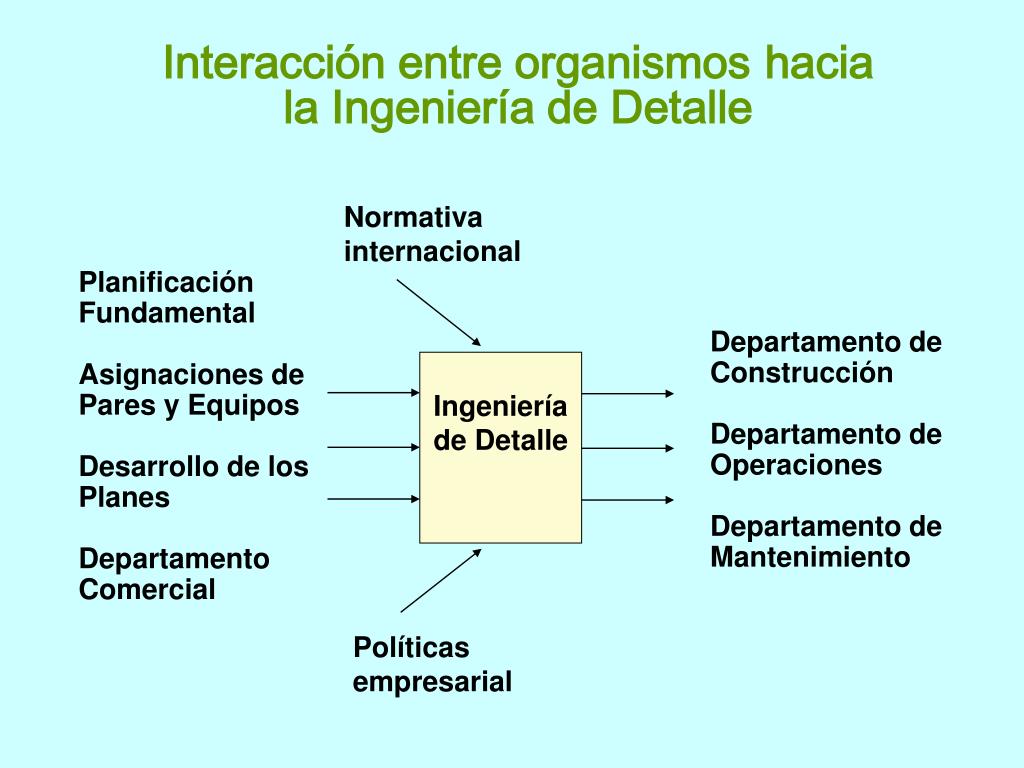

  17. Normativa internacional Planificación Fundamental Asignaciones de Pares y Equipos Desarrollo de los Planes Departamento Comercial Departamento de Construcción Departamento de Operaciones Departamento de Mantenimiento Políticas empresarial Ingeniería de Detalle Interacción entre organismoshacia la Ingeniería de Detalle

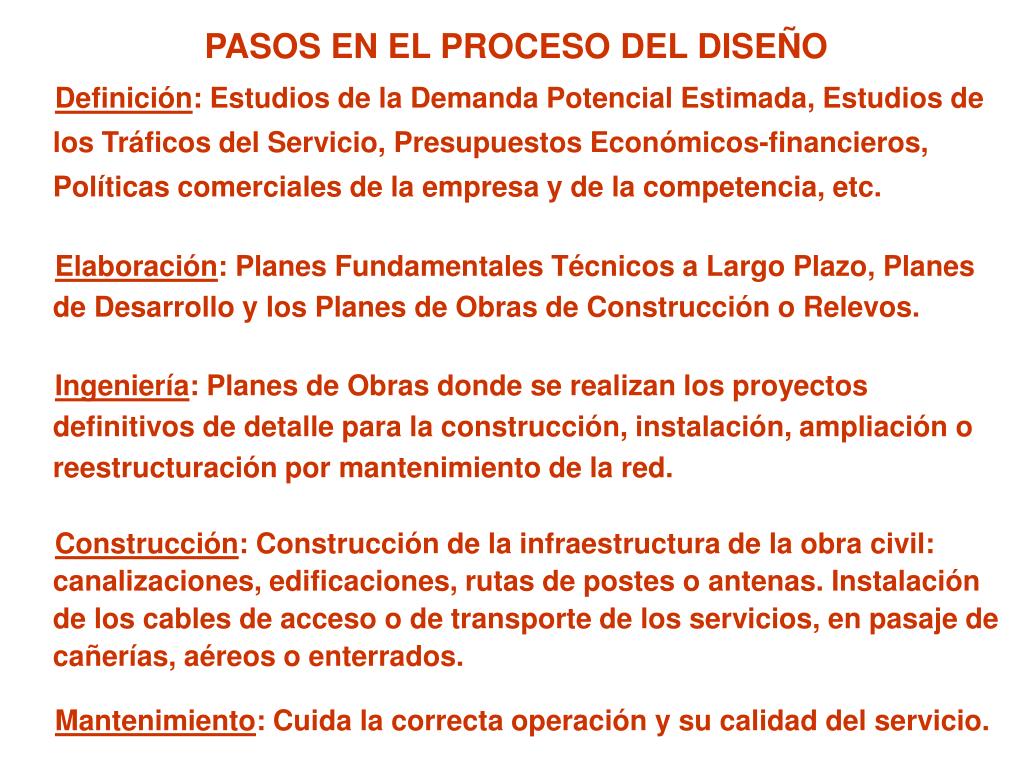

  18. PASOS EN EL PROCESO DEL DISEÑO Definición: Estudios de la Demanda Potencial Estimada, Estudios de los Tráficos del Servicio, Presupuestos Económicos-financieros, Políticas comerciales de la empresa y de la competencia, etc. Elaboración: Planes Fundamentales Técnicos a Largo Plazo, Planes de Desarrolloy los Planes de Obras de Construcción o Relevos. Ingeniería: Planes de Obras donde se realizan los proyectos definitivos de detalle para la construcción, instalación, ampliación o reestructuración por mantenimiento de la red. Construcción: Construcción de la infraestructura de la obra civil: canalizaciones, edificaciones, rutas de postes o antenas. Instalación de los cables de acceso o de transporte de los servicios, en pasaje de cañerías, aéreos o enterrados. Mantenimiento: Cuida la correcta operación y su calidad del servicio.

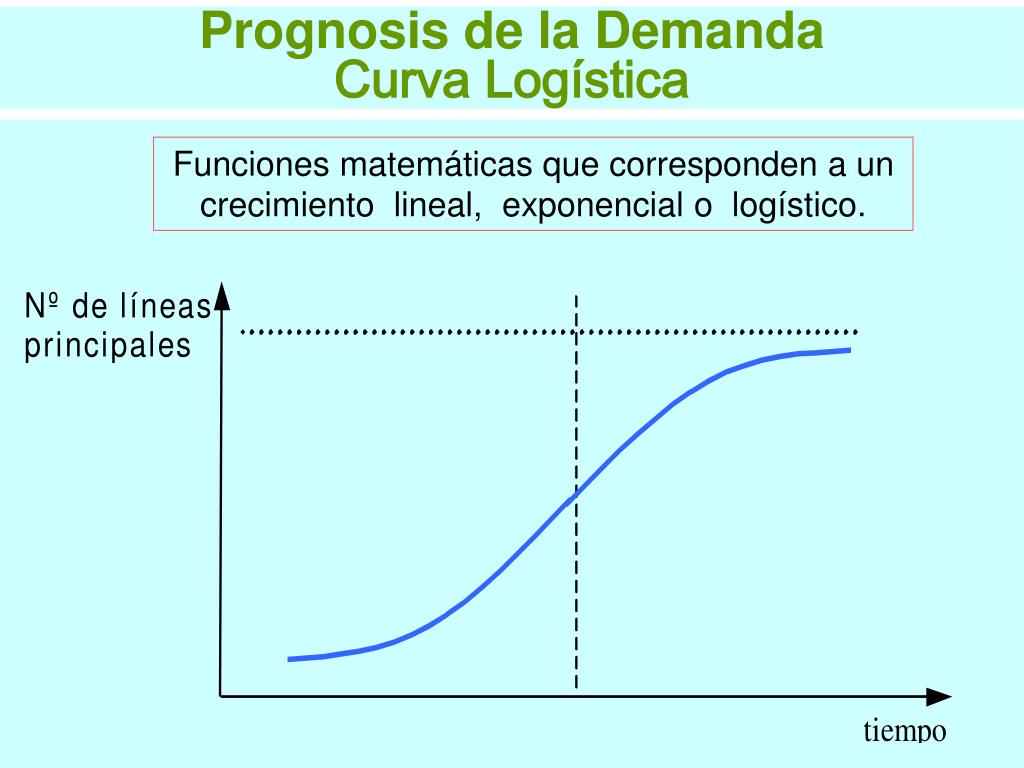

  19. Funciones matemáticas que corresponden a un crecimiento lineal, exponencial o logístico.

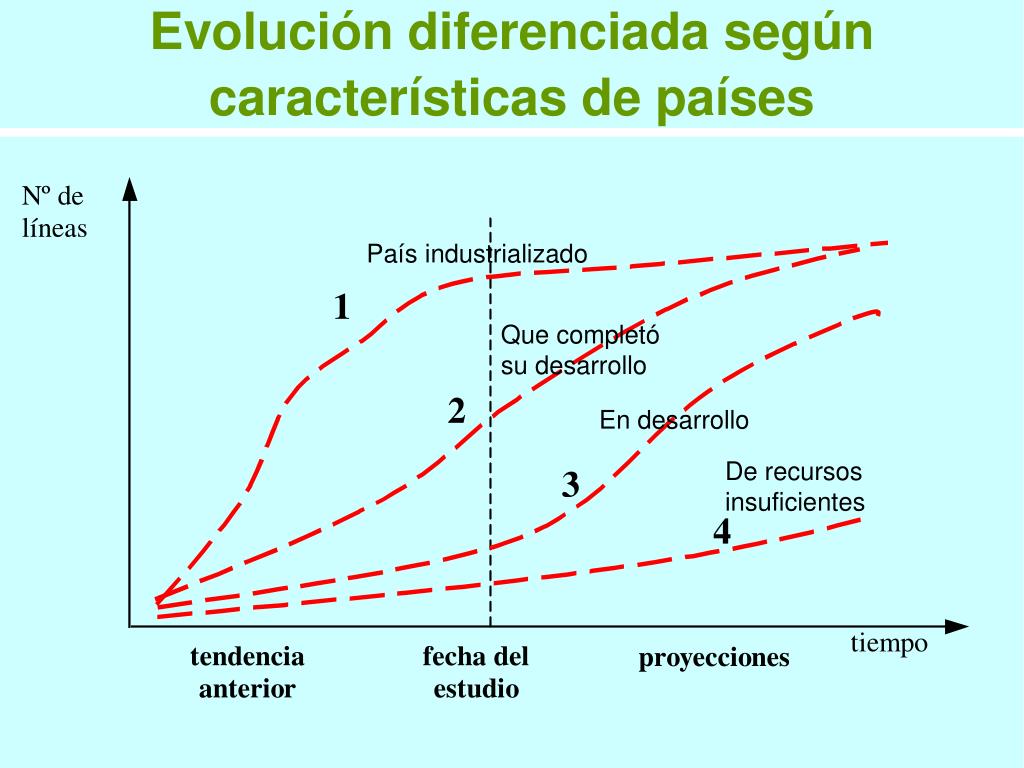

  20. País industrializado Que completó su desarrollo En desarrollo De recursos insuficientes

  21. - Fijar las jerarquías de los centros de conmutación. - Dimensionar las áreas de las centrales y centros de conmutación. - Analizar las variaciones posibles de sus limites. - Dimensionar los edificios de las Oficinas Centrales de Conmutación. - Dimensionar los ámbitos operativos de construcción y mantenimiento. - Determinar las necesidades de equipos de conmutación. - Fijar las fechas de establecimiento de los equipos de conmutación. - Fijar las fechas de habilitación y rehabilitación de las plantas externas.

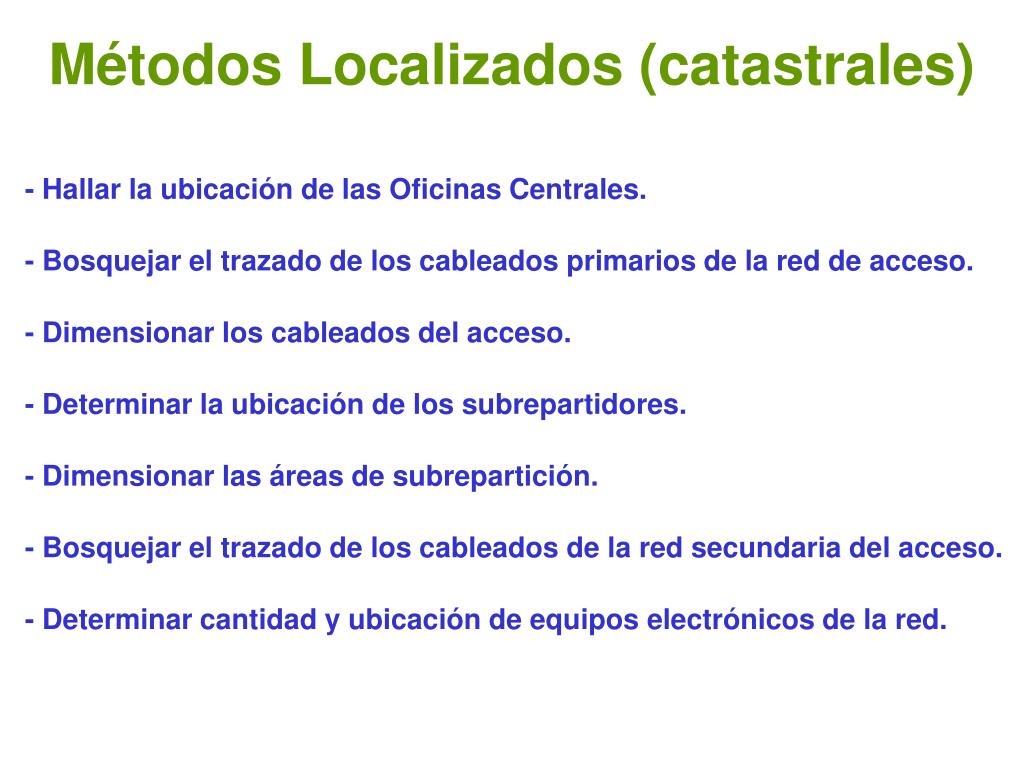

  22. - Hallar la ubicación de las Oficinas Centrales. - Bosquejar el trazado de los cableados primarios de la red de acceso. - Dimensionar los cableados del acceso. - Determinar la ubicación de los subrepartidores. - Dimensionar las áreas de subrepartición. - Bosquejar el trazado de los cableados de la red secundaria del acceso. - Determinar cantidad y ubicación de equipos electrónicos de la red.

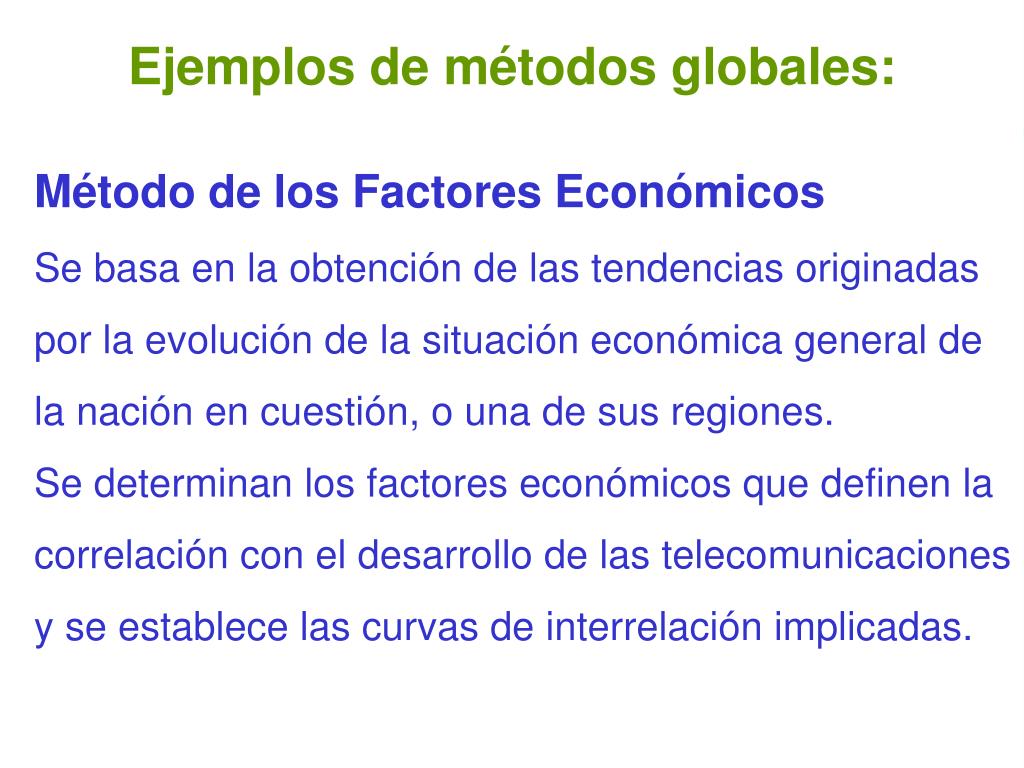

  23. Método de los Factores Económicos Se basa en la obtención de las tendencias originadas por la evolución de la situación económica general de la nación en cuestión, o una de sus regiones. Se determinan los factores económicos que definen la correlación con el desarrollo de las telecomunicaciones y se establece las curvas de interrelación implicadas.

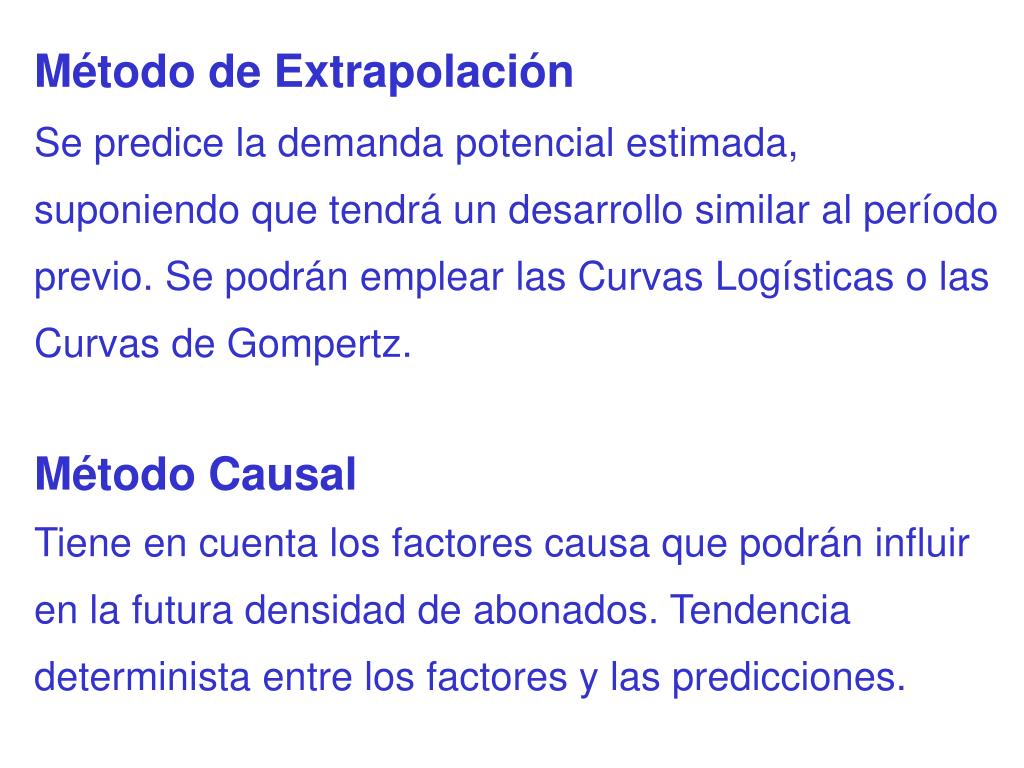

  24. Método de Extrapolación Se predice la demanda potencial estimada, suponiendo que tendrá un desarrollo similar al período previo.Se podrán emplear las Curvas Logísticas o las Curvas de Gompertz. Método Causal Tiene en cuenta los factores causa que podrán influir en la futura densidad de abonados. Tendencia determinista entre los factores y las predicciones.

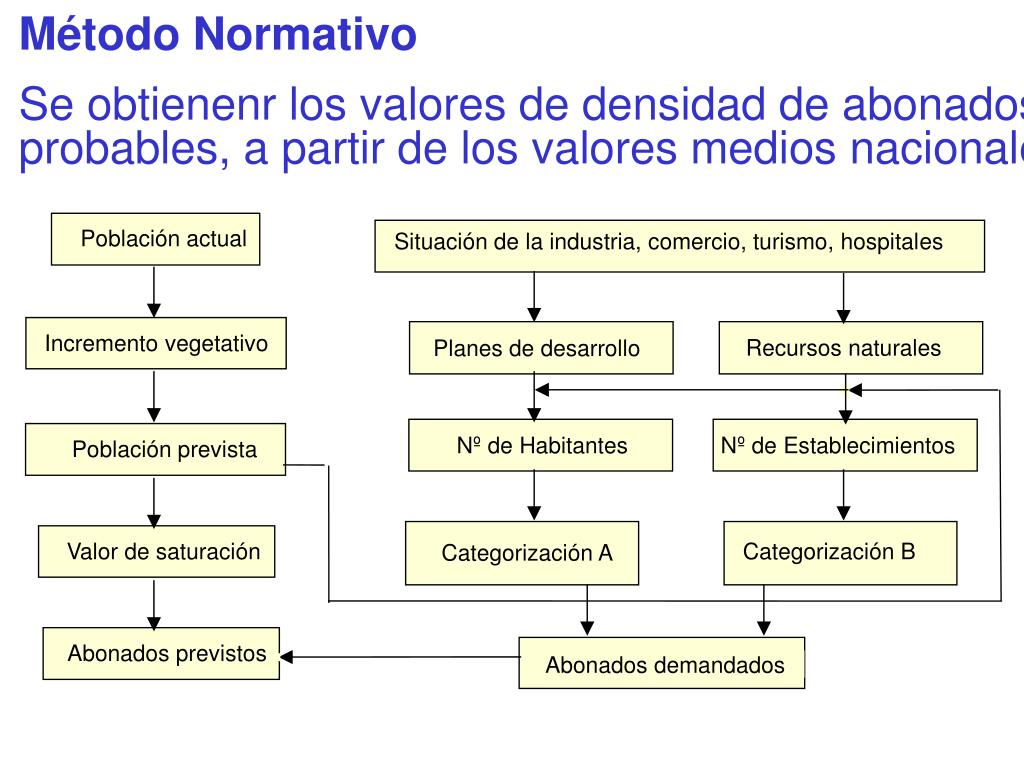

  25. Población actual Situación de la industria, comercio, turismo, hospitales Incremento vegetativo Planes de desarrollo Recursos naturales Nº de Habitantes Nº de Establecimientos Población prevista Valor de saturación Categorización B Categorización A Abonados previstos Abonados demandados Método Normativo Se obtienenr los valores de densidad de abonados probables, a partir de los valores medios nacionales

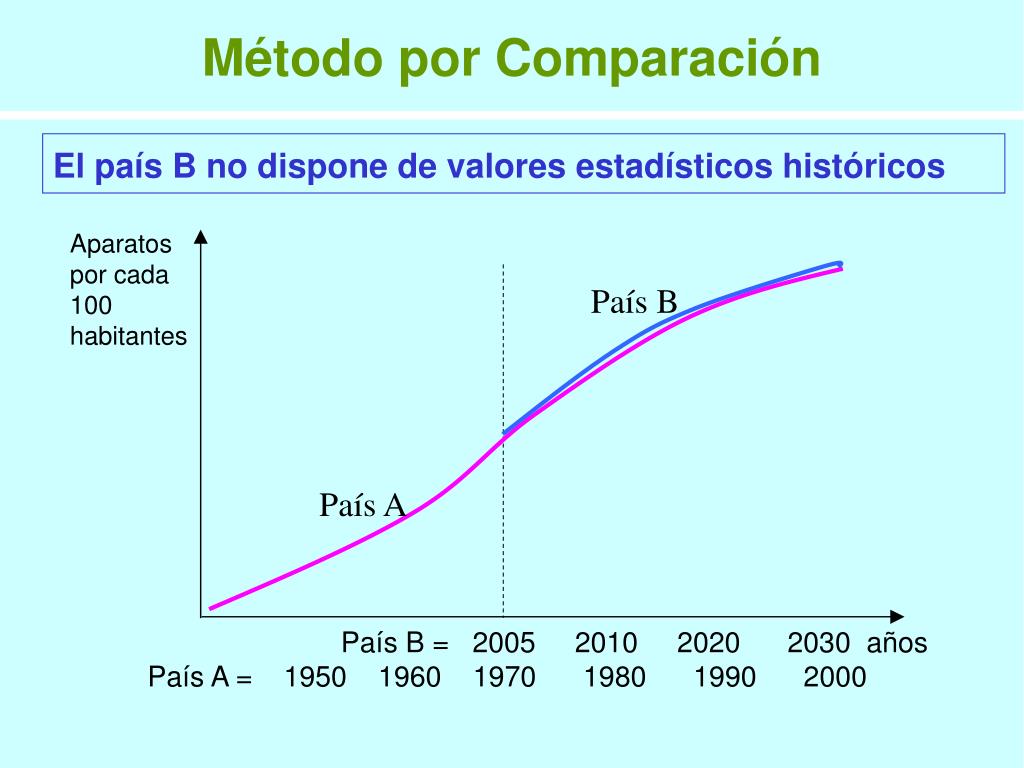

  26. El país B no dispone de valores estadísticos históricos Aparatos por cada 100 habitantes País B País A País B = 2005 2010 2020 2030 años País A = 1950 1960 1970 1980 1990 2000

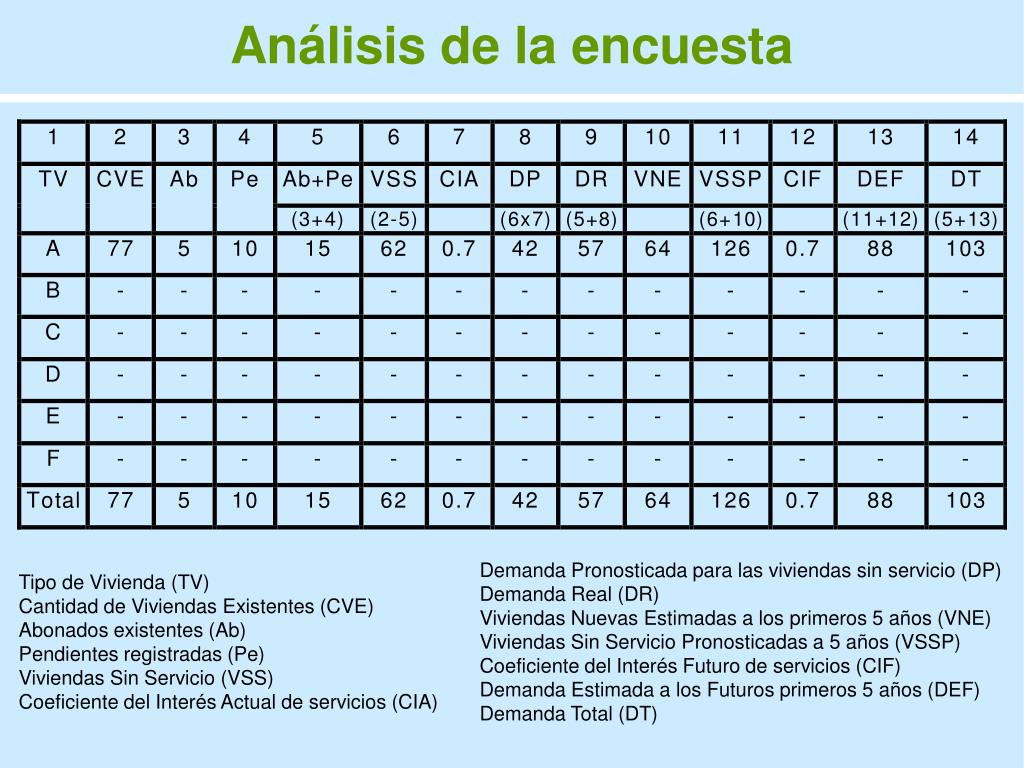

  27. Demanda Pronosticada para las viviendas sin servicio (DP) Demanda Real (DR) Viviendas Nuevas Estimadas a los primeros 5 años (VNE) Viviendas Sin Servicio Pronosticadas a 5 años (VSSP) Coeficiente del Interés Futuro de servicios (CIF) Demanda Estimada a los Futuros primeros 5 años (DEF) Demanda Total (DT) Tipo de Vivienda (TV) Cantidad de Viviendas Existentes (CVE) Abonados existentes (Ab) Pendientes registradas (Pe) Viviendas Sin Servicio (VSS) Coeficiente del Interés Actual de servicios (CIA)

  28. OBTENCIÓN PLANO CATASTRAL ADAPTACIÓN PLANOS CATASTRALES RECONOCIMIENTO PREVIO ENTREVISTAS OFICINAS OFICIALES ESTIMACIÓN DEMANDA POTENCIAL PLANOS E INFORME FINAL ORDEN DE INICIO CATEGORIZACIÓN DE VIVIENDAS OBTENCIÓN DE DATOS ENTREVISTAS OFICINAS PRIVADAS ESTIMACIÓN INTERÉS SERVICIOS ENCUESTAS FASE DE INVESTIGACIÓN TAREAS DE CAMPO TAREAS DE OFICINA

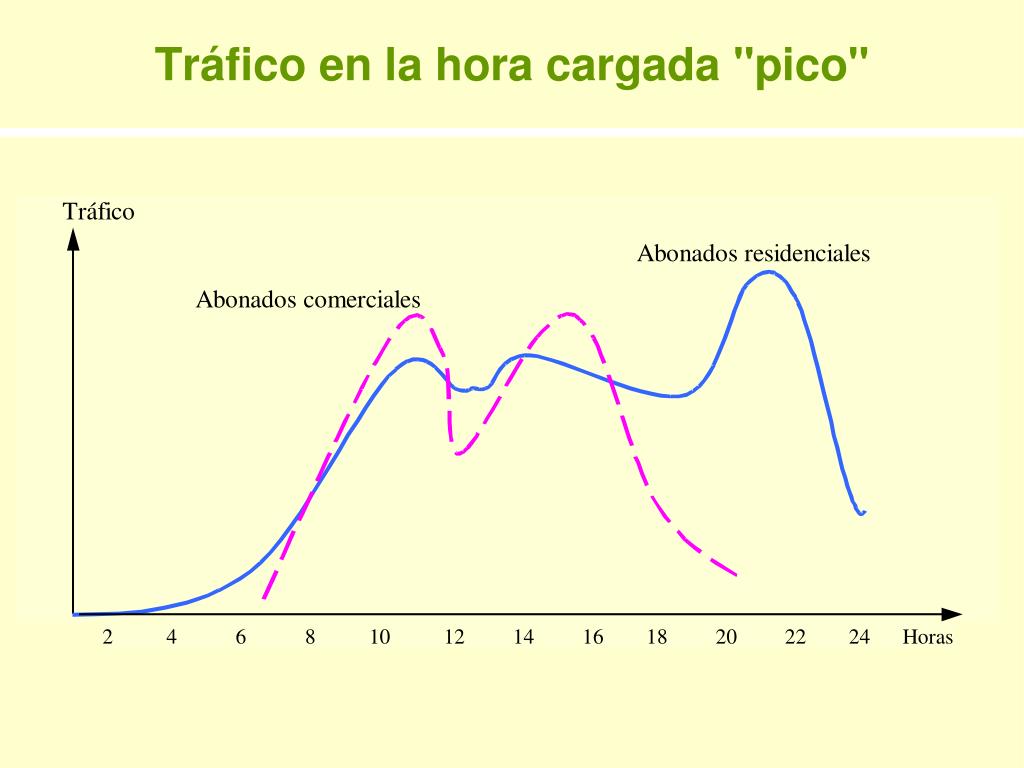

  29. 2 4 6 8 10 12 14 16 18 20 22 24 Horas

  30. Tráfico ofrecido Tráfico cursado Tráfico en espera Tráfico perdido Tráfico eficaz Tráfico ineficaz

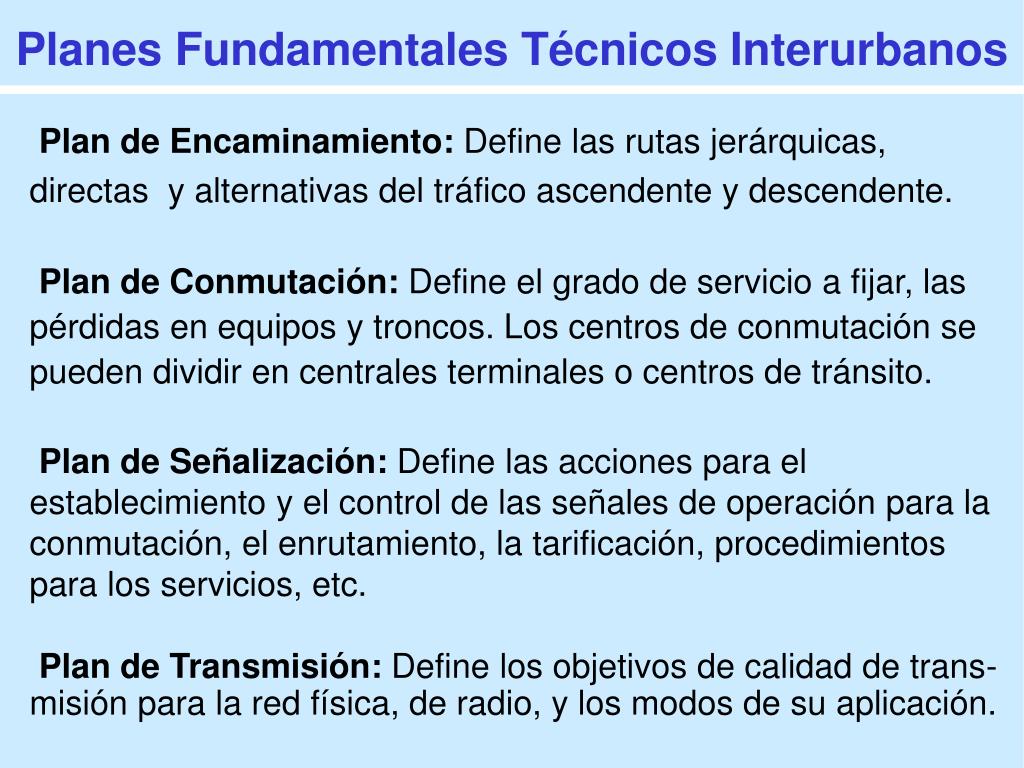

  31. Plan de Encaminamiento: Define las rutas jerárquicas, directas y alternativas del tráfico ascendente y descendente. Plan de Conmutación: Define el grado de servicio a fijar, las pérdidas en equipos y troncos. Los centros de conmutación se pueden dividir en centrales terminales o centros de tránsito. Plan de Señalización: Define las acciones para el establecimiento y el control de las señales de operación para la conmutación, el enrutamiento, la tarificación, procedimientos para los servicios, etc. Plan de Transmisión: Define los objetivos de calidad de trans-misión para la red física, de radio, y los modos de su aplicación.

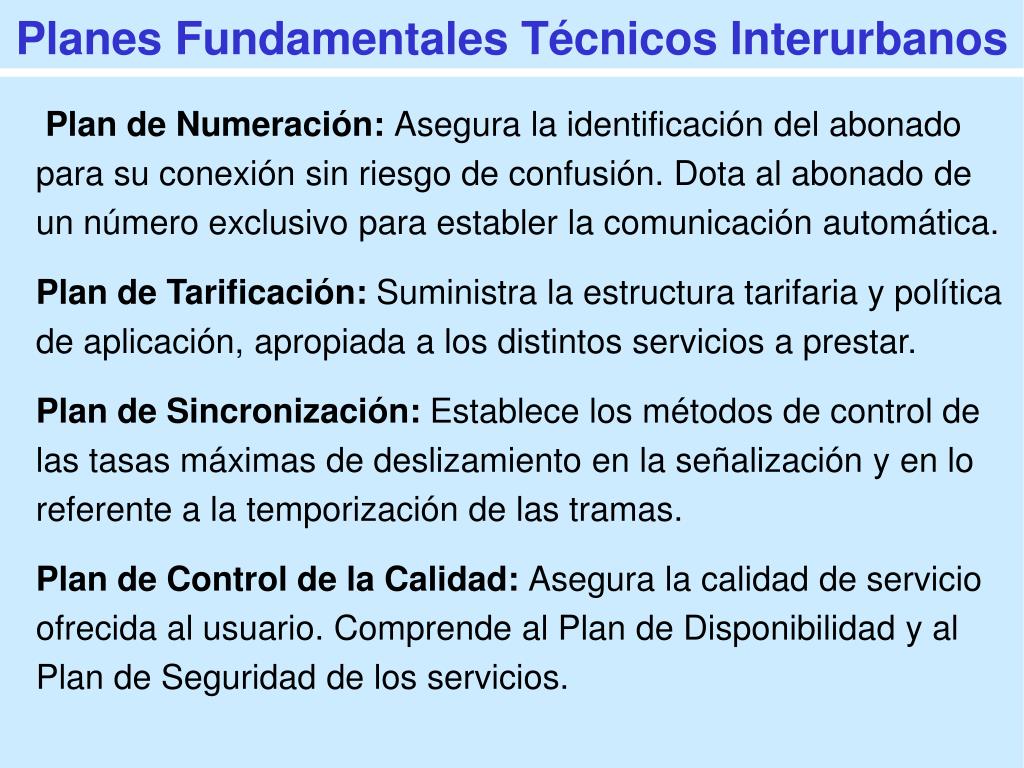

  32. Plan de Numeración: Asegura la identificación del abonado para su conexión sin riesgo de confusión. Dota al abonado de un número exclusivo para establer la comunicación automática. Plan de Tarificación: Suministra la estructura tarifaria y política de aplicación, apropiada a los distintos servicios a prestar. Plan de Sincronización: Establece los métodos de control de las tasas máximas de deslizamiento en la señalización y en lo referente a la temporización de las tramas. Plan de Control de la Calidad: Asegura la calidad de servicio ofrecida al usuario. Comprende al Plan de Disponibilidad y al Plan de Seguridad de los servicios.

  33. Planificación Fundamental Urbana - Determinación de las áreas de los centros, monocentrales y áreas múltiples - Ubicación de los nodos, centros y centrales - Estudios de anillos y troncos - Dimensionamiento de espacios operativos y no operativos - Definición de rutas fundamentales - Capacidad y ubicación de las canalizaciones fundamentales.

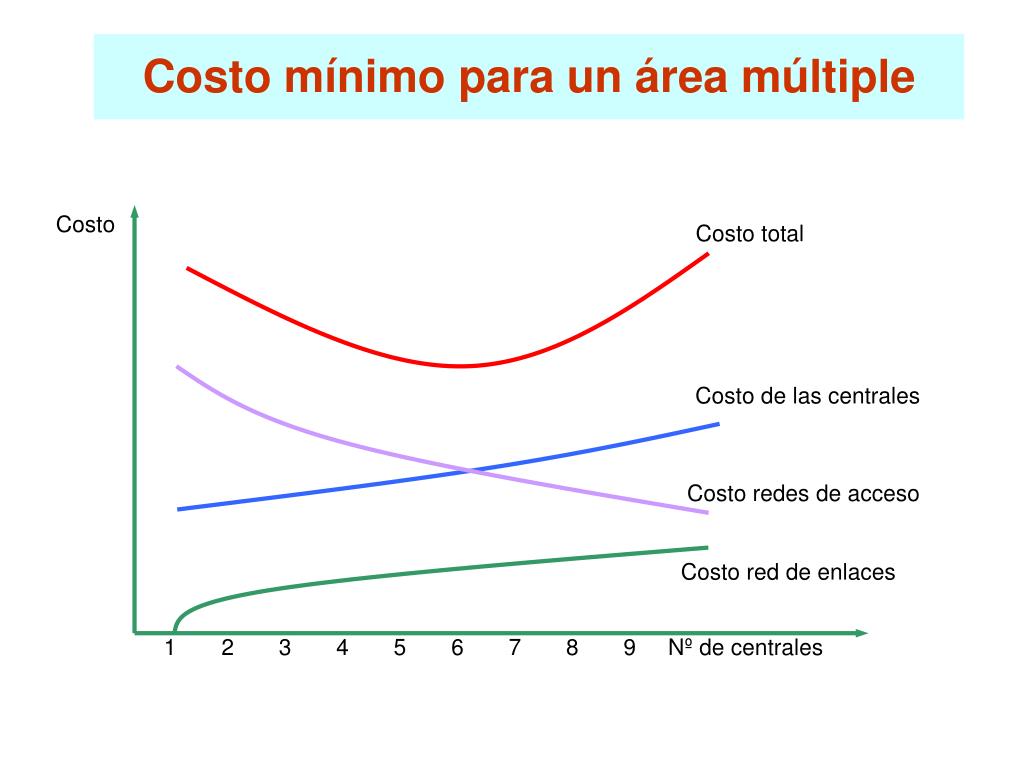

  34. Costo Costo total Costo de las centrales Costo redes de acceso Costo red de enlaces 123456789Nº de centrales Costo mínimo para un área múltiple

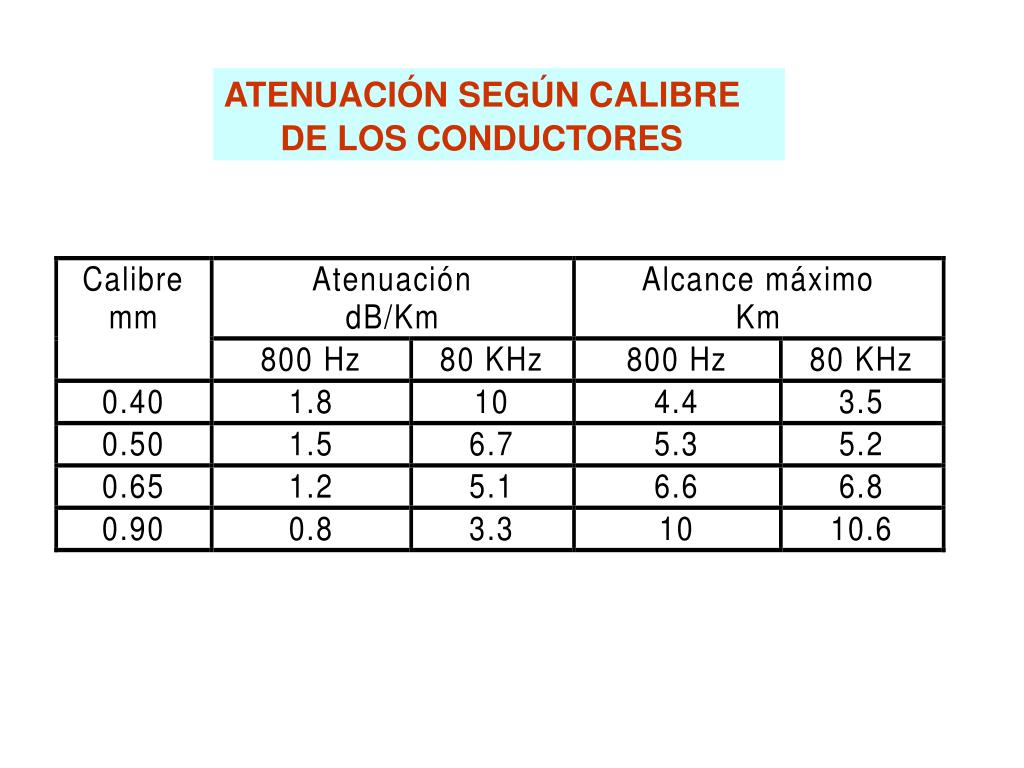

  35. ATENUACIÓN SEGÚN CALIBRE DE LOS CONDUCTORES

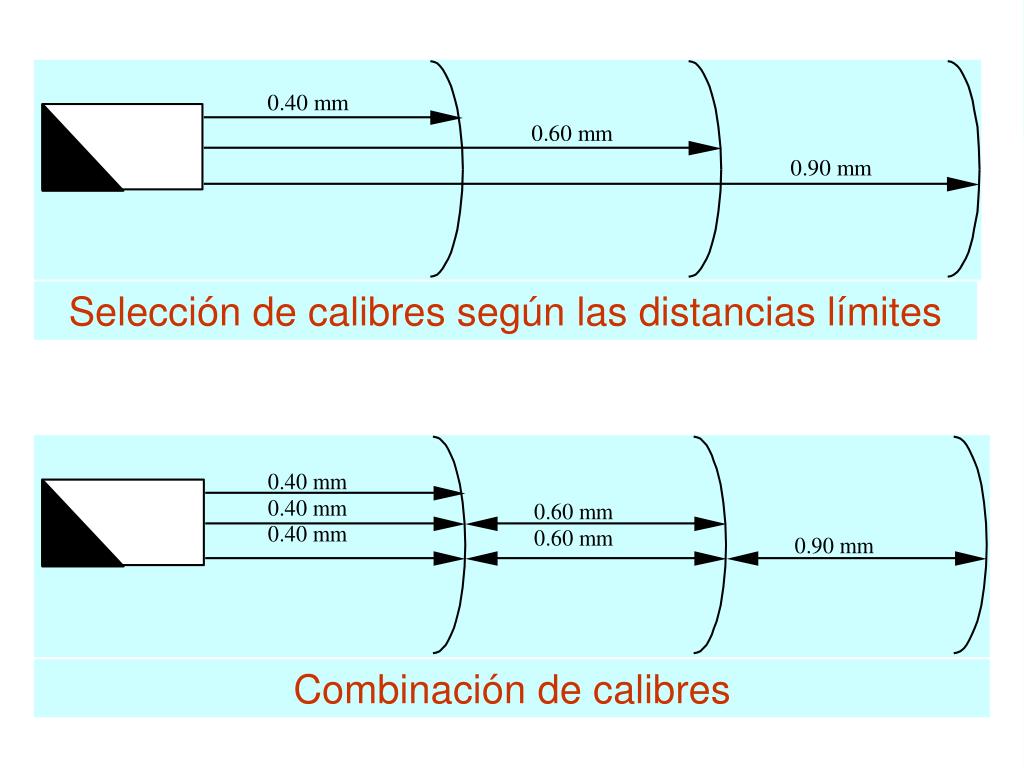

  36. Selección de calibres según las distancias límites Combinación de calibres

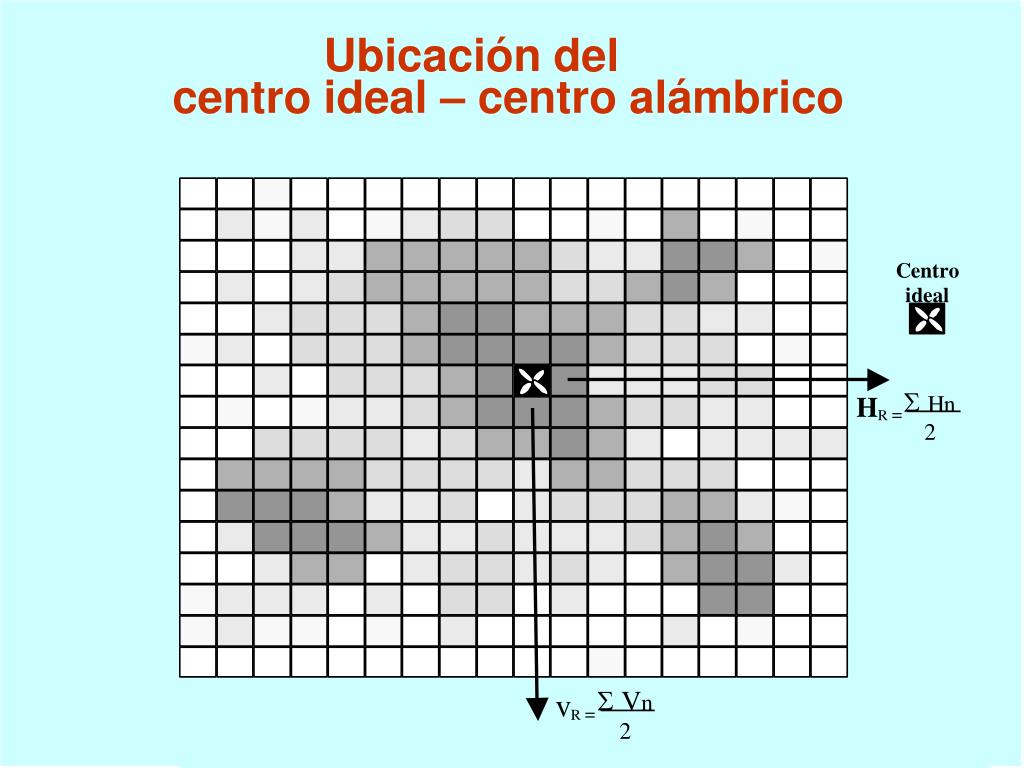

  37. Ubicación del centro ideal – centro alámbrico

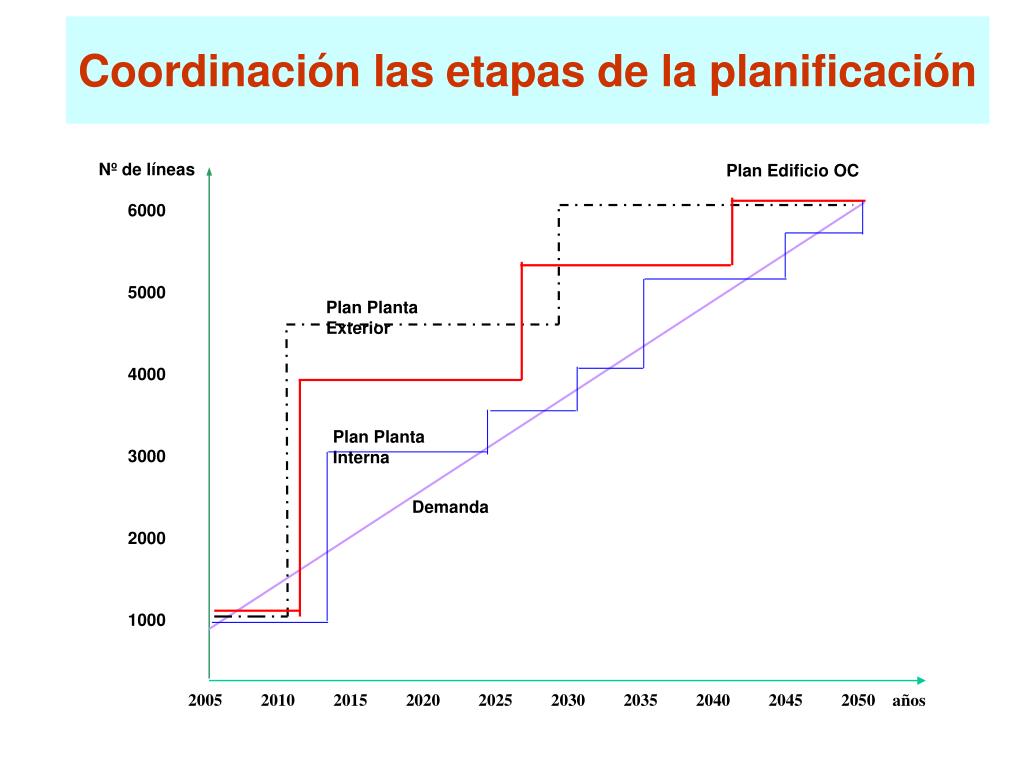

  38. Nº de líneas 6000 5000 4000 3000 2000 1000 Plan Edificio OC Plan Planta Exterior Plan Planta Interna Demanda 2005 2010 2015 2020 2025 2030 2035 2040 2045 2050 años

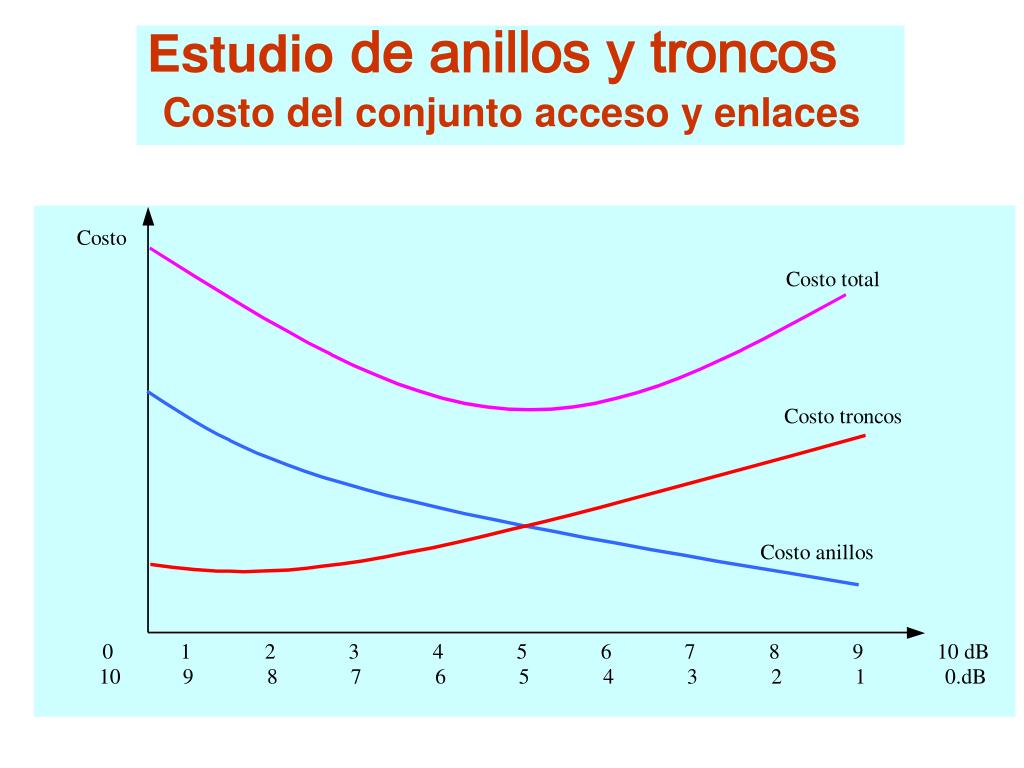

  39. Estudio de anillos y troncosCosto del conjunto acceso y enlaces

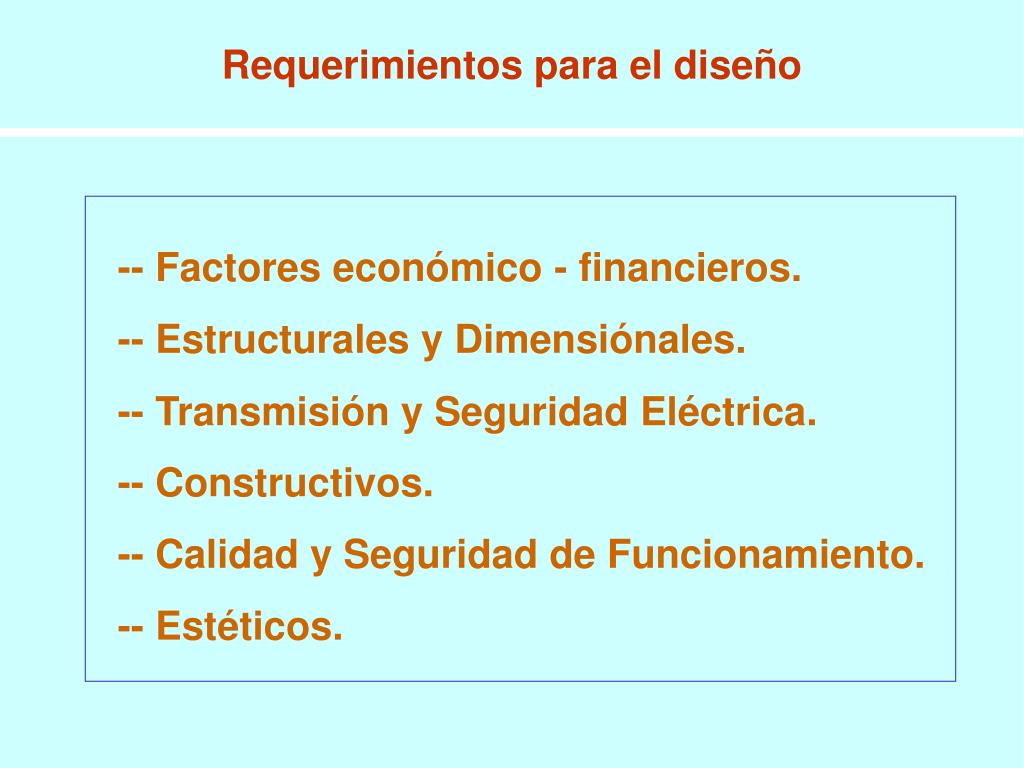

  40. -- Factores económico - financieros. -- Estructurales y Dimensiónales. -- Transmisión y Seguridad Eléctrica. -- Constructivos. -- Calidad y Seguridad de Funcionamiento. -- Estéticos.

  41. Suficiente Indica que la red de cubra las expectativas de desarrollo, en cada una de sus etapas de relevo, en la que ha sido proyectada. Elástica Establece que la red sea capaz de poder seguir las variantes del desarrollo de la demanda, en los sucesivos períodos con ampliaciones e incrementos, a un gasto mínimo de elementos . Flexible Posibilita que la red se adapte a desvíos del desarrollo entre los períodos de relevos, adecuándose y contrarrestando los desequilibrios que puedan surgir de las previsiones.
