Presentation Transcript
Slide1 l.jpg

Segelkunstflug...

...auch im FlugsportZentrum Tirol

 Welche Möglichkeiten haben wir ?

  • Wie fangen wir damit an ?

  • Was ist zu berücksichtigen ?


Slide2 l.jpg

Einteilung der Flugzeuge

gem. JAR 22.337

www.lba.de/deutsch/lba/fachbereiche/m/m3/m3jar22.htm

MDM1 FOX


Slide3 l.jpg

Aus- und Weiterbildung

  • Erlangung der Kunstflugberechtigung

  • Training in der Gruppe (Kunstfluglager)

  • Theorie

  • Fliegen nur zum Spaß oder...

  • evt. Einstieg in das Wettbewerbsgeschehen

Voraussetzung ist in jedem Fall die Einhaltung

aller sicherheitsrelevanten Themen, Regeln und Maßnahmen


Slide4 l.jpg

Sicherheit

Sicherheit

Wenn das Sicherheitsbewusstsein und das mögliche Risiko präzise aufeinander abgestimmt werden, ist kein Manöver gefährlicher als irgend ein anderes.

Luftraumbeobachtung

Fällt dem Anfänger schwer – durch Übung und zunehmender Gewöhnung können Luftraumbeobachtung und Umsicht trainiert werden, sodass auch anspruchsvollere Figuren mit hohen g-Belastungen die Luftraumbeobachtung nicht beeinträchtigen.

Körperliche Voraussetzungen

Kunstflug sollte man grundsätzlich nur bei guter körperliche und geistiger Verfassung betreiben.

Ausgiebiger Kunstflug ermüdet den Körper infolge der konstanten Adrenalin-Ausschüttung. Daher sollten Ruhezeiten nach zwei bis drei Flügen folgen.


Slide5 l.jpg

Vorflugkontrolle

Kunstflugzeuge müssen besonders sorgfältig gecheckt werden.

Besondere Aufmerksamkeit sollte man den Flügelbeschlägen und Überlastungsrissen in der Nähe von Ruderflächen, Landeklappen sowie im Übergangsbereich Rumpf Leitwerk schenken.

Entstandenen Risse bzw. Beschädigungen umgehendst nachgehen.

WICHTIG: Lose Gegenstände aus dem Flugzeug entfernen.

Rettungsschirm: Der Zustand des Fallschirmes sowie die Einhaltung der Pack- und Prüfintervalle müssen kontrolliert werden.

Das Vertrautmachen mit dessen Handhabung ist selbstverständlich und lebenswichtig.


Slide6 l.jpg

Erfahrung

Man wird schnell feststellen, wenn man Erfahrung nur durch Fliegen sammelt, steigt der finanzielle Aufwand enorm, da die reinen Kunstflugzeiten sehr gering sind.

Es ist deshalb sehr wichtig Erfahrungen auszutauschen, Theorieschulungen zu absolvieren bzw. eine sorgfältige Flugvorbereitung zu machen um einerseits die Effizienz zu steigern, andererseits Falsches nicht zu festigen.

Disziplin

Kunstflug ist kein mutiger oder spektakulärer Flugstil, sondern eine Sportart mit sehr genau definierten Zielen und Beurteilungskriterien.

Wer Kunstflug betreibt – sei es zum eigenen Training, im Wettbewerb oder als Vorführung -, muss stets mit größtmöglicher fliegerischer Disziplin vorgehen.

Die Grenzen des Flugzeuges oder die der eigenen Fähigkeiten dürfen niemals überschritten werden.


Slide7 l.jpg

Flugphysik

  • Die Lasten, denen eine Segelflugzeug im Flug ausgesetzt wird, sind unmittelbar abhängig von seiner Geschwindigkeit.

  • Dieser Zusammenhang muss einem Kunstflugpiloten jederzeit bewusst sein.

  • Die mögliche Last steigt im Quadrat mit der Geschwindigkeit.

    Hier gilt – im übrigen wie bei Auftrieb und Widerstand – Folgendes:

     Verdoppelt man die Geschwindigkeit, vervierfacht sich die Last.

    Konsequenz: Wird Va insbesondere Vne überschritten, kann dies ernsthafte Folgen haben.

    Das Vn-Diagramm verdeutlicht diese Tatsache und unterstreicht zugleich die Wichtigkeit in Bezug auf Überlastung der Struktur.


Slide8 l.jpg

Das Vn-Diagramm


Slide9 l.jpg

Einsitzer

Swift

SZD Acro59

Mü28

Lo100

Pilatus B4

Doppelsitzer

Fox MDM-1

Puchacz

ASK 21

Twin AcroIII


Slide10 l.jpg

Aresti

Aresti war ein Hauptmann der spanischen Luftwaffe. Er entwickelte eine Methode, Kunstflugfiguren in graphischer Form darzustellen.

1987 wurde das Werk von Piloten aus der ganzen Welt überarbeitet und als Kunstflugkatalog präsentiert.

Mit 804 Figuren bildet diese Unterlage das Regelwerk der FAI (CIVA) für den Motorkunstflug.

1990 wurde der Katalog um dein Teil 2 erweitert. Der Teil 2 weist 556 Figuren für den Segelkunstflug auf.

Mit diesen Regelwerken schuf man im Kunstflug Standards, die auch eine Bewertbarkeit der Programme ermöglichten. Jede Figur wurde mit einer Schwierigkeitsstufe (k-Wert) versehen. Mit diesem Faktor multiplizieren die Schiedssrichter ihre Wertung zwischen 1-10.

Das gesamte System basiert auf nur einigen wenigen einfachen Elementen. Alles beginnt mit nur fünf grundlegenden Kunstflugmanövern, aus denen sich alle Figuren ableiten.

*Linien * Kurven *Loops *Rollen *Trudeln.


Slide11 l.jpg

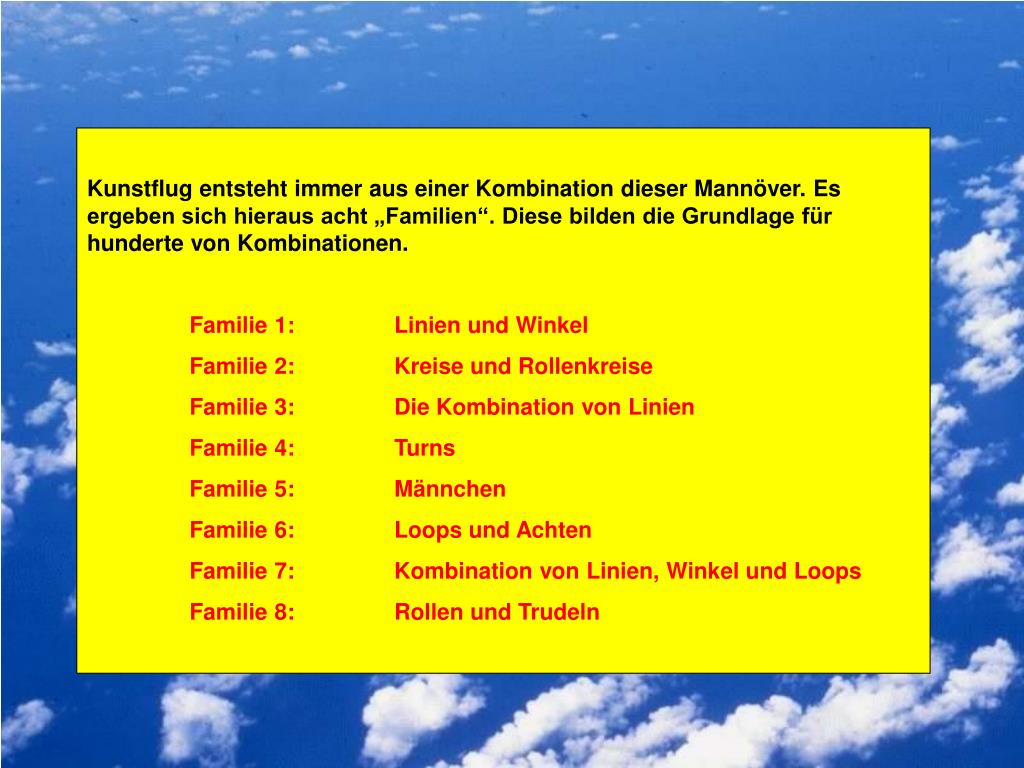

Kunstflug entsteht immer aus einer Kombination dieser Mannöver. Es ergeben sich hieraus acht „Familien“. Diese bilden die Grundlage für hunderte von Kombinationen.

Familie 1: Linien und Winkel

Familie 2: Kreise und Rollenkreise

Familie 3: Die Kombination von Linien

Familie 4: Turns

Familie 5: Männchen

Familie 6: Loops und Achten

Familie 7: Kombination von Linien, Winkel und Loops

Familie 8: Rollen und Trudeln


Slide12 l.jpg

Beispiele: Mannöver. Es ergeben sich hieraus acht „Familien“. Diese bilden die Grundlage für hunderte von Kombinationen.

  • Der Anfang einer Figur ist immer mit einem Punkt gekennzeichnet – das Ende mit einem Querstrich zur Linie.

  • Eine Aneinanderreihung verschiedener Figuren nennt man Programm.

  • Zwischen den Figuren sollen immer Pausen eingelegt werden.

  • Speedsetting

  • Orientierung

  • Ausrichtung


Slide13 l.jpg

Programm: Mannöver. Es ergeben sich hieraus acht „Familien“. Diese bilden die Grundlage für hunderte von Kombinationen.


Slide14 l.jpg

Figuren: Mannöver. Es ergeben sich hieraus acht „Familien“. Diese bilden die Grundlage für hunderte von Kombinationen.


Slide15 l.jpg

Figuren: Mannöver. Es ergeben sich hieraus acht „Familien“. Diese bilden die Grundlage für hunderte von Kombinationen.


Slide16 l.jpg

Figuren: Mannöver. Es ergeben sich hieraus acht „Familien“. Diese bilden die Grundlage für hunderte von Kombinationen.


Slide17 l.jpg

Die Box: Mannöver. Es ergeben sich hieraus acht „Familien“. Diese bilden die Grundlage für hunderte von Kombinationen.


Slide18 l.jpg

Software: Mannöver. Es ergeben sich hieraus acht „Familien“. Diese bilden die Grundlage für hunderte von Kombinationen.

Aresti - Visio

Internet:

www.segelkunstflug.at

www.fai.org/aerobatics/

www.spinninghawks.at

Literatur:

Handbuch des Segelkunstfluges
