  1. Digitális technika II.) Szekvenciális digitális áramkörök

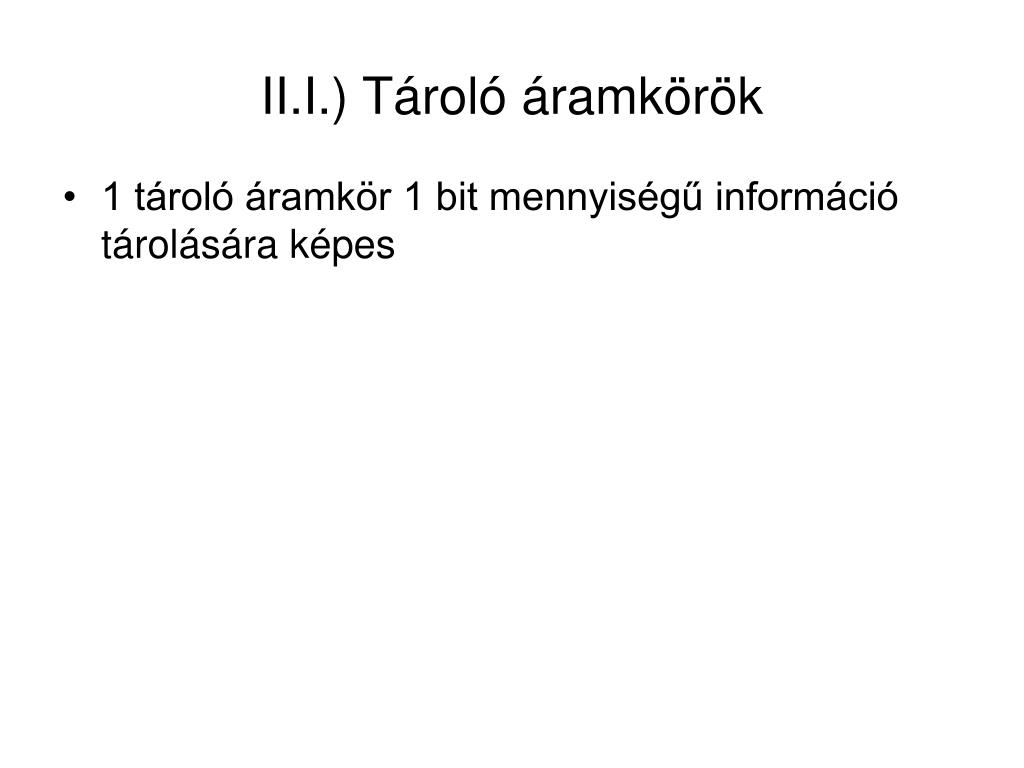

  2. II.I.) Tároló áramkörök • 1 tároló áramkör 1 bit mennyiségű információ tárolására képes

  3. II.I.I.) D tároló • Karnaugh tábla: • Működési (vezérlési) tábla: - Igazságtábla:

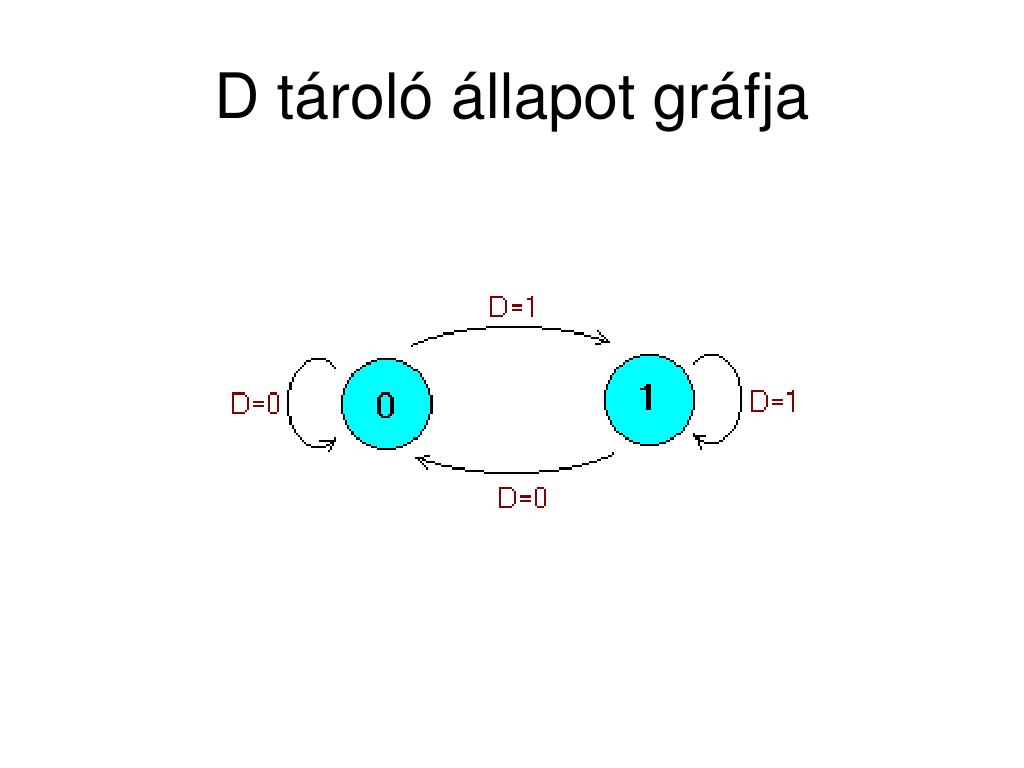

  4. D tároló állapot gráfja

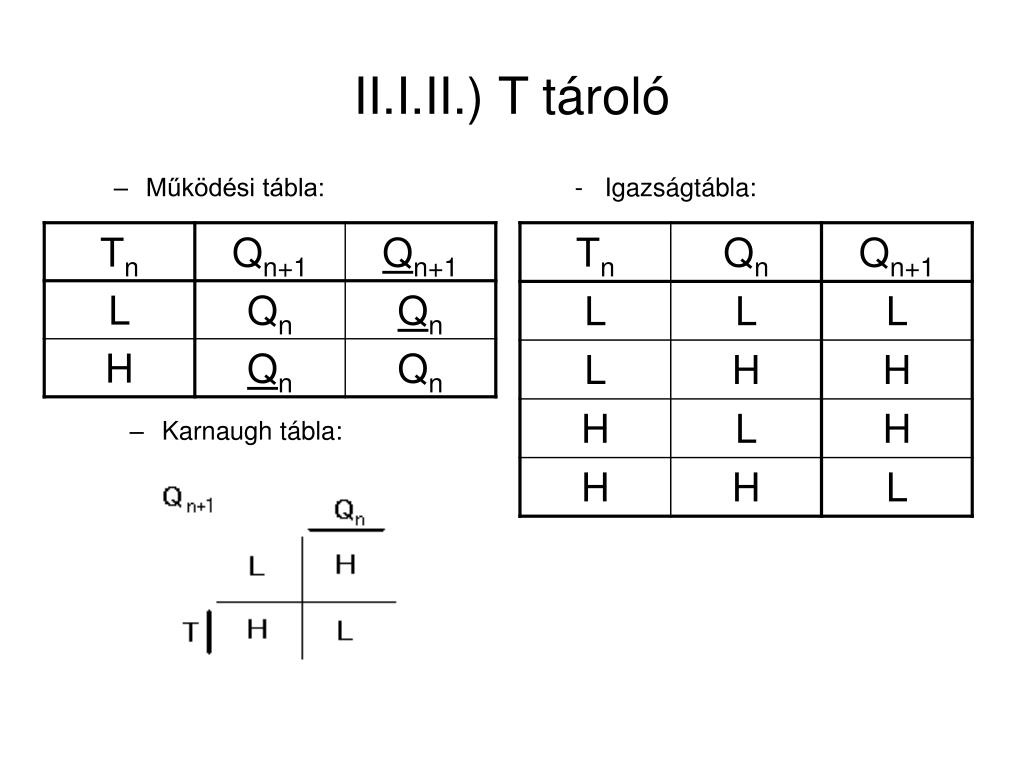

  5. II.I.II.) T tároló • Működési tábla: - Igazságtábla: • Karnaugh tábla:

  6. T tároló állapot gráfja

  7. II.I.III.) RS tároló • Működési tábla: - Igazságtábla:

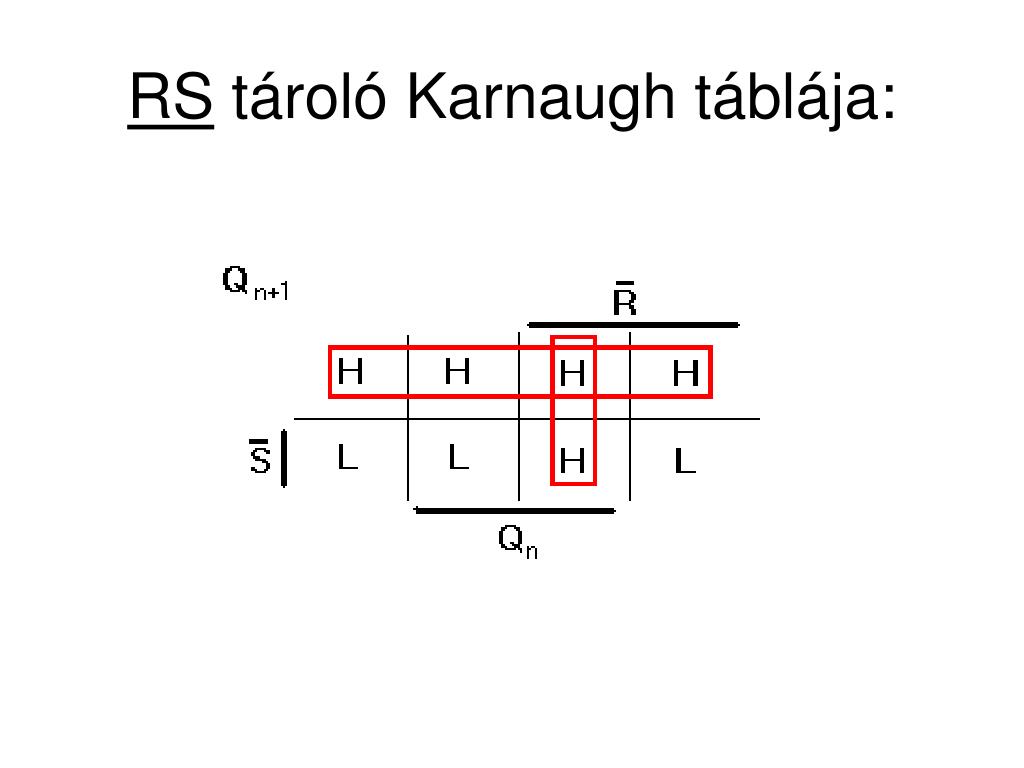

  8. RS tároló Karnaugh táblája:

  9. RS tároló megvalósítása

  10. RS tároló állapot gráfja:

  11. II.I.IV.) J-K tároló • Működési tábla: - Igazságtábla:

  12. JK tároló Karnaugh táblája:

  13. JK tároló állapot gráfja:

  14. II.I.V.) Tárolók parméterei • Szinkronitás • Él-,szint vezéreltség • (Aszinkron) törlő-, beíró bemenetek

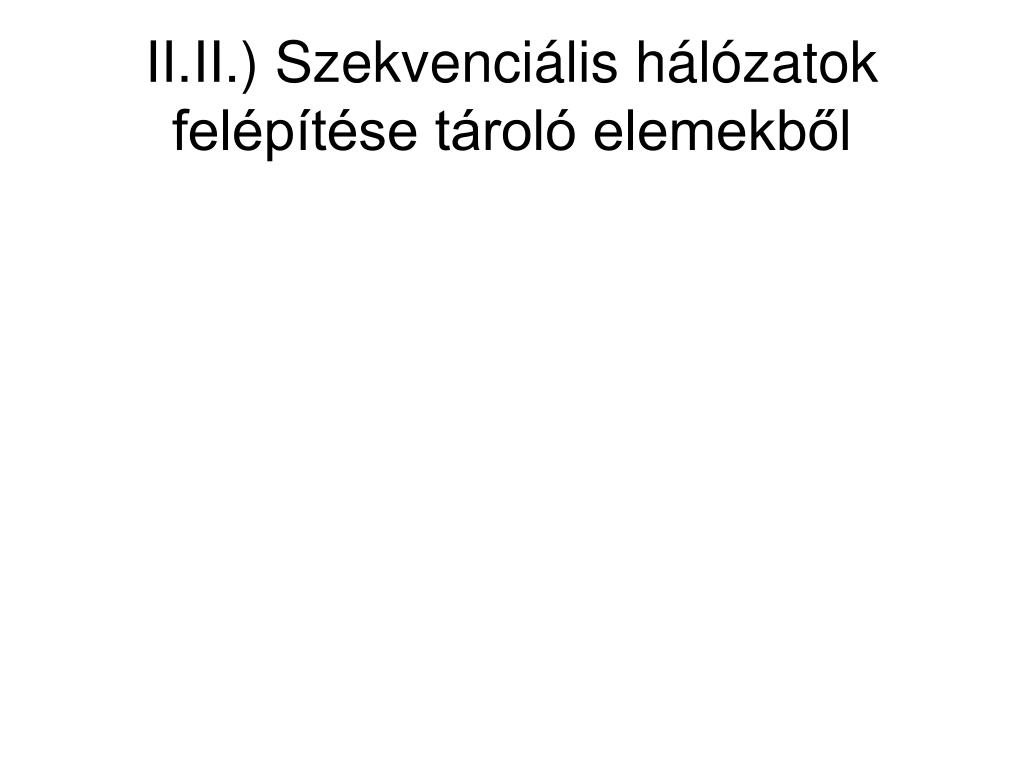

  15. II.II.) Szekvenciális hálózatok felépítése tároló elemekből

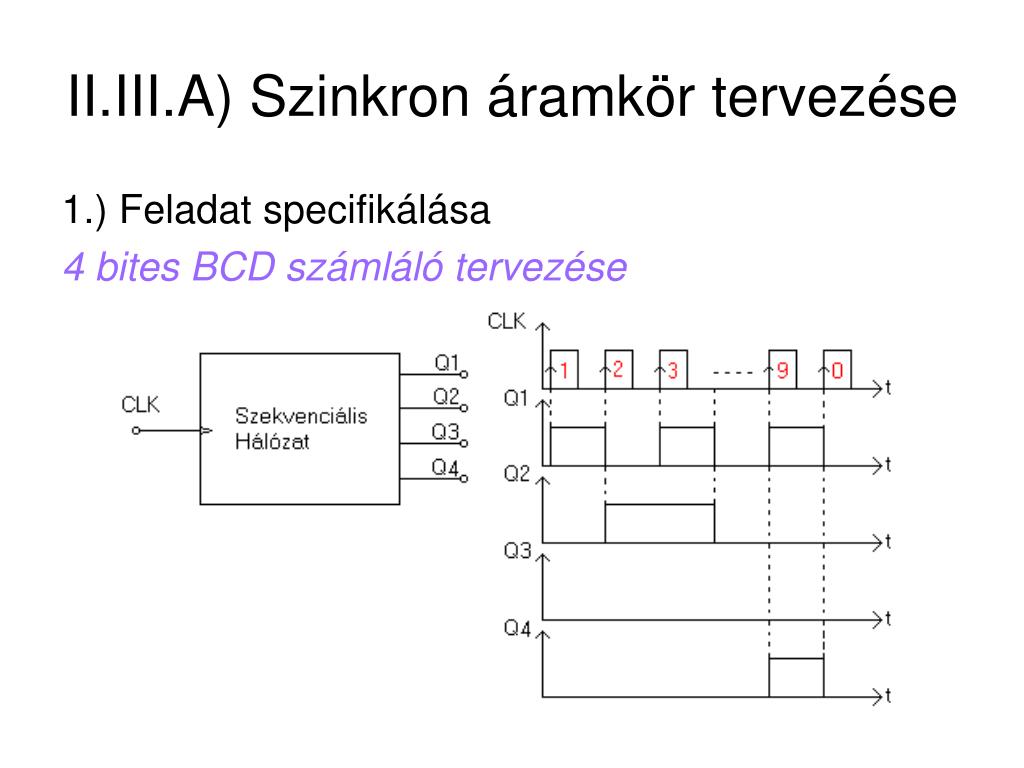

  16. II.III.A) Szinkron áramkör tervezése 1.) Feladat specifikálása 4 bites BCD számláló tervezése

  17. A) Szinkron áramkör tervezése 2.) Állapotátmeneti tábla felrajzolása

  18. A) Szinkron áramkör tervezése 3.) Karnaugh tábla felrajzolása

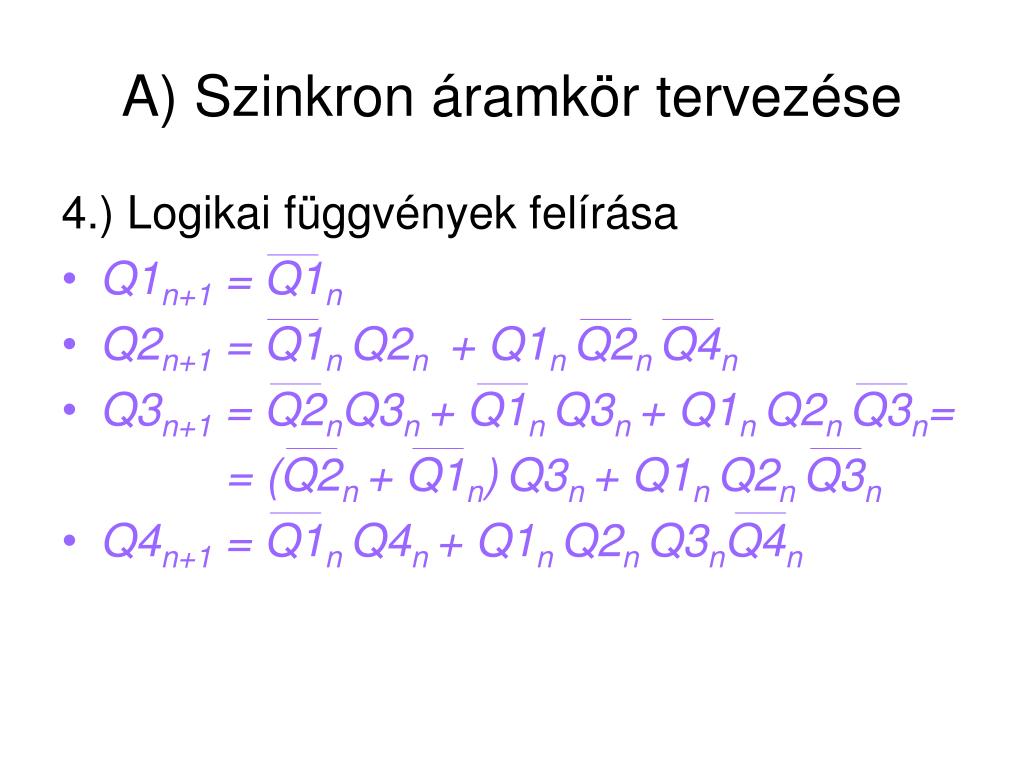

  19. A) Szinkron áramkör tervezése 4.) Logikai függvények felírása • Q1n+1 = Q1n • Q2n+1 = Q1n Q2n + Q1n Q2n Q4n • Q3n+1 = Q2nQ3n + Q1n Q3n + Q1n Q2n Q3n= = (Q2n + Q1n)Q3n + Q1n Q2n Q3n • Q4n+1 = Q1n Q4n + Q1n Q2n Q3nQ4n

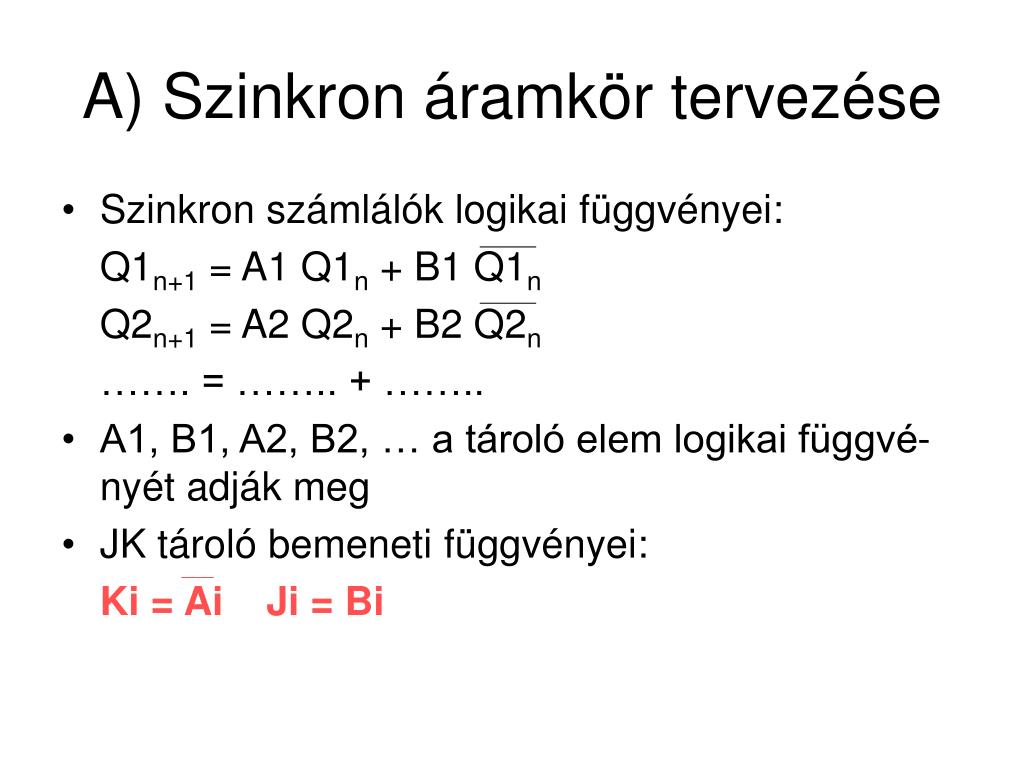

  20. A) Szinkron áramkör tervezése • Szinkron számlálók logikai függvényei: Q1n+1 = A1 Q1n + B1 Q1n Q2n+1 = A2 Q2n + B2 Q2n ……. = …….. + …….. • A1, B1, A2, B2, … a tároló elem logikai függvé-nyét adják meg • JK tároló bemeneti függvényei: Ki = Ai Ji = Bi

  21. A) Szinkron áramkör tervezése 5.) Logikai kapcsolási rajz elkészítése • Q1n+1 = Q1n = 0 Q1n + 1 Q1n A1B1 Tehát: K1 = 1, J1 =1 K2 = Q1n J2 = Q1nQ4n K3 = Q1nQ2n J3 = Q1nQ2n K4 = Q1n J4 = Q1nQ2nQ3n

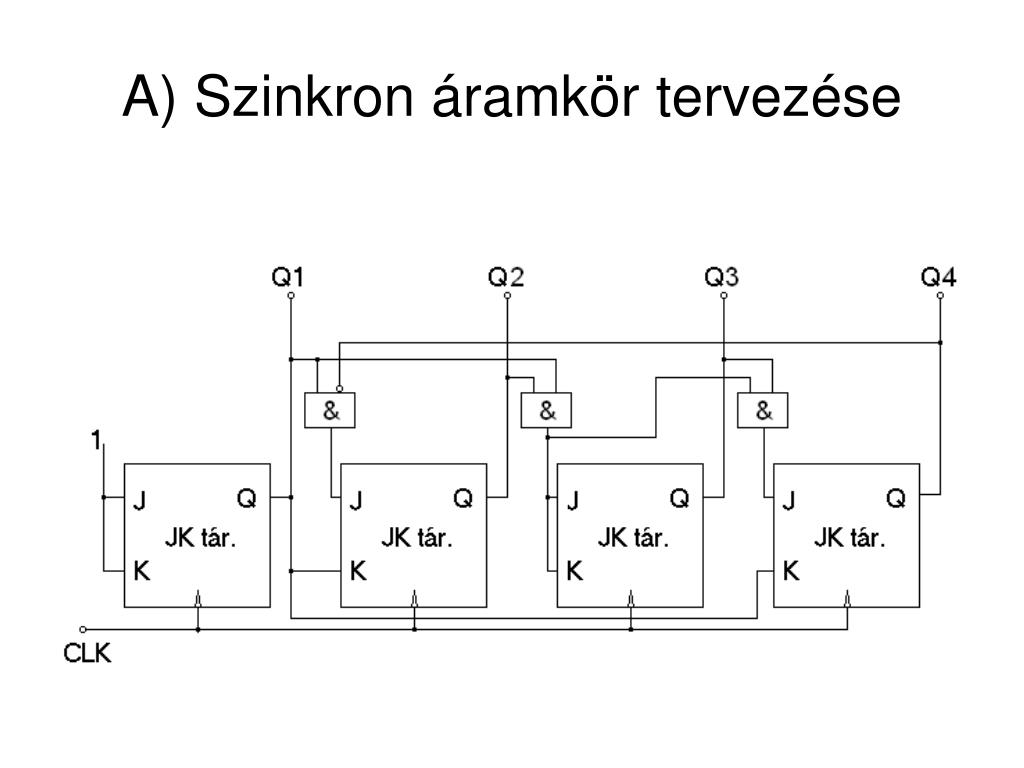

  22. A) Szinkron áramkör tervezése

  23. II.III.B) Szinkron áramkör tervezése 1.) Feladat specifikálása 2 bites bináris számláló tervezése

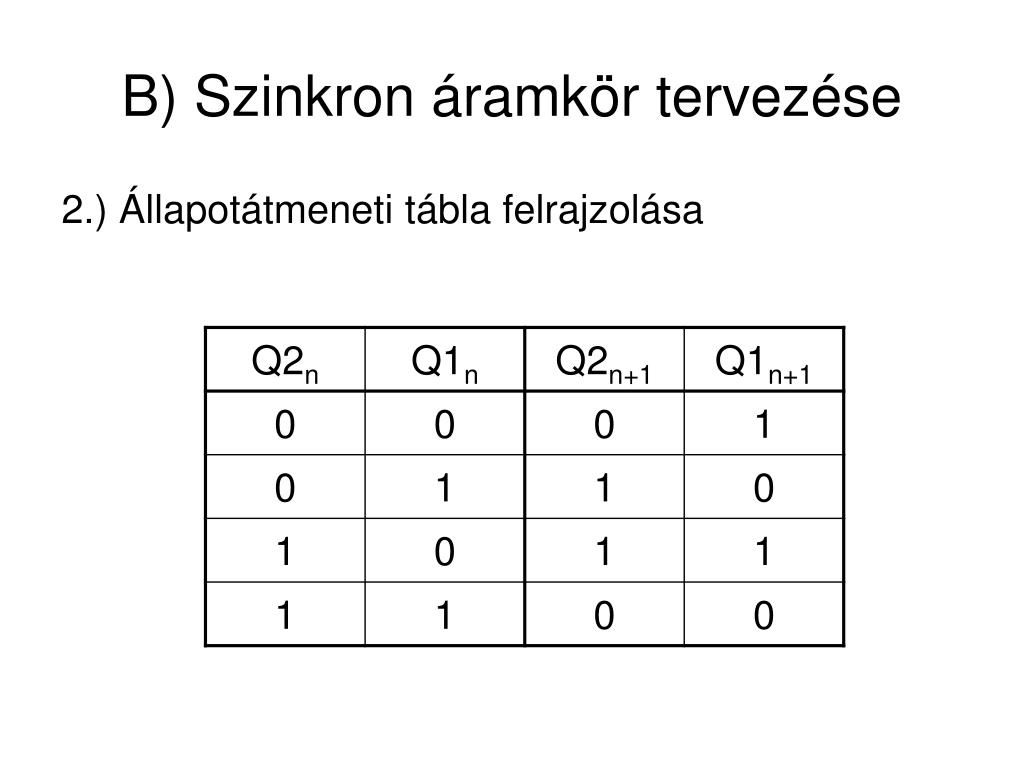

  24. B) Szinkron áramkör tervezése 2.) Állapotátmeneti tábla felrajzolása

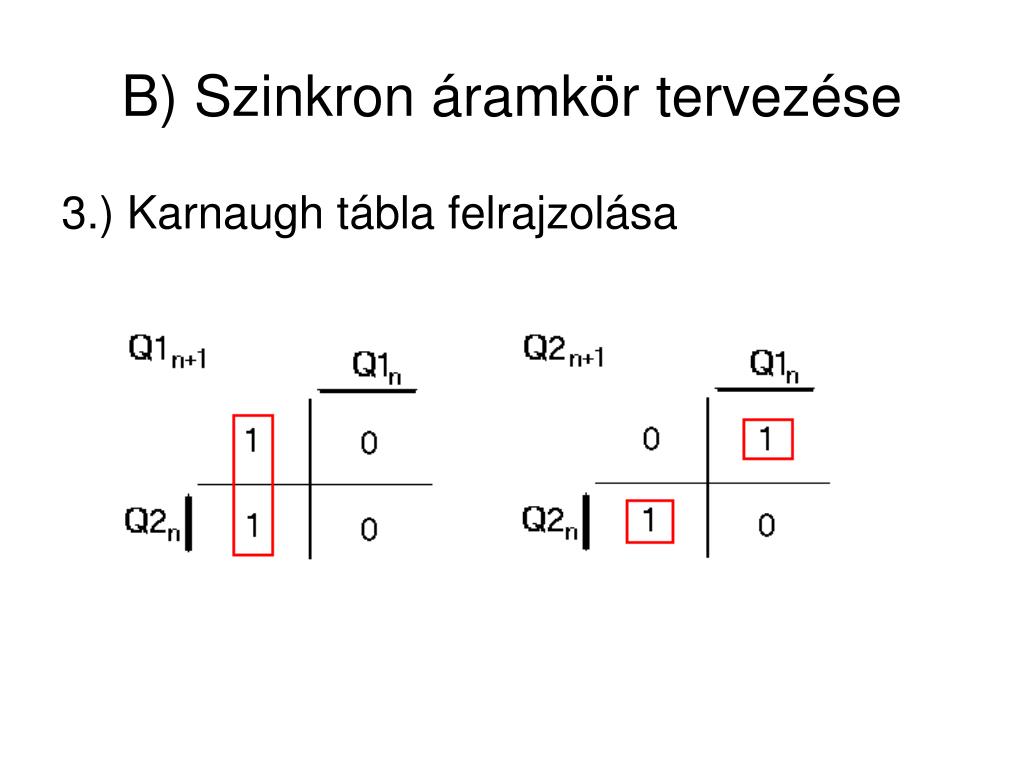

  25. B) Szinkron áramkör tervezése 3.) Karnaugh tábla felrajzolása

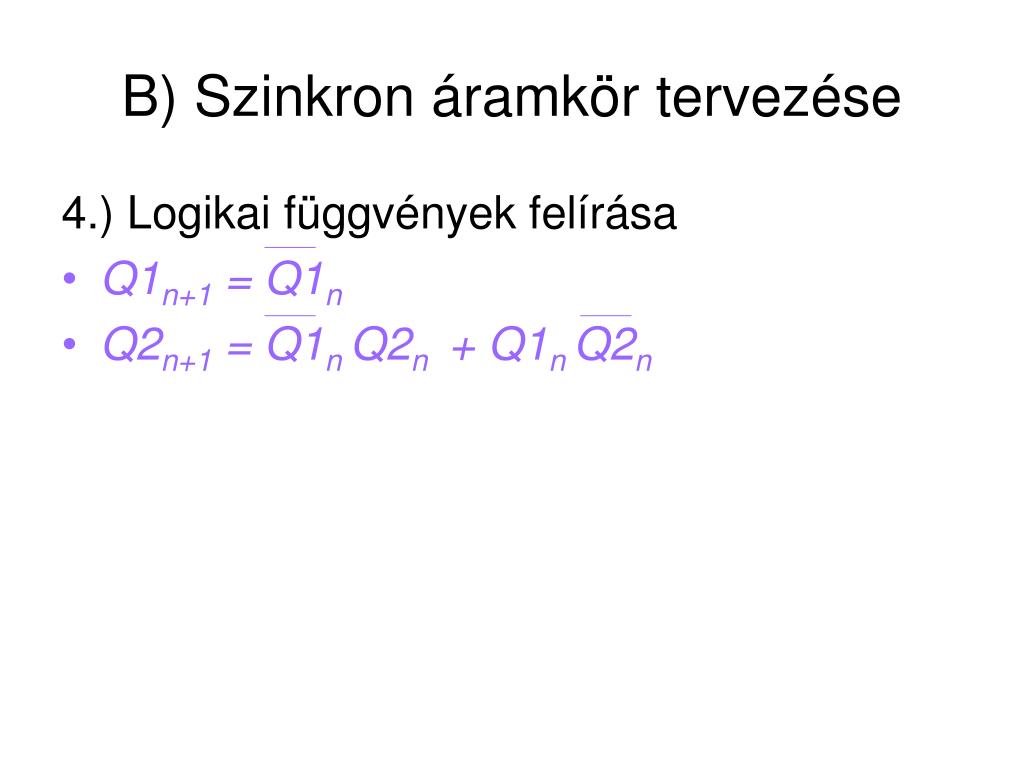

  26. B) Szinkron áramkör tervezése 4.) Logikai függvények felírása • Q1n+1 = Q1n • Q2n+1 = Q1n Q2n + Q1n Q2n

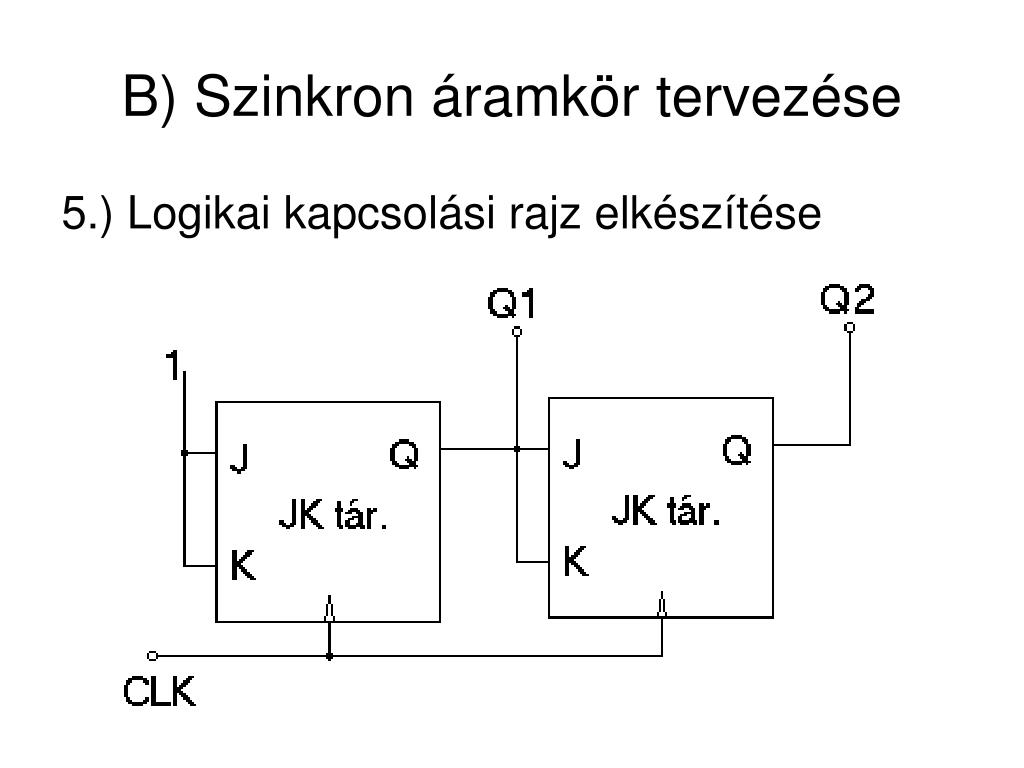

  27. B) Szinkron áramkör tervezése 5.) Logikai kapcsolási rajz elkészítése

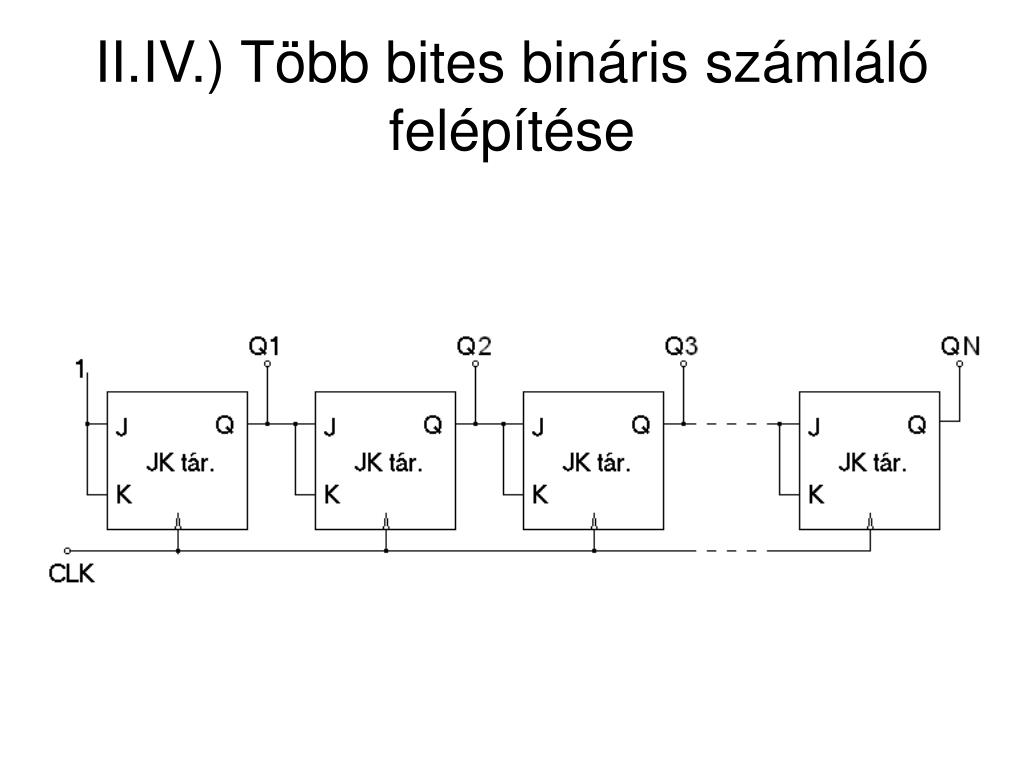

  28. II.IV.) Több bites bináris számláló felépítése

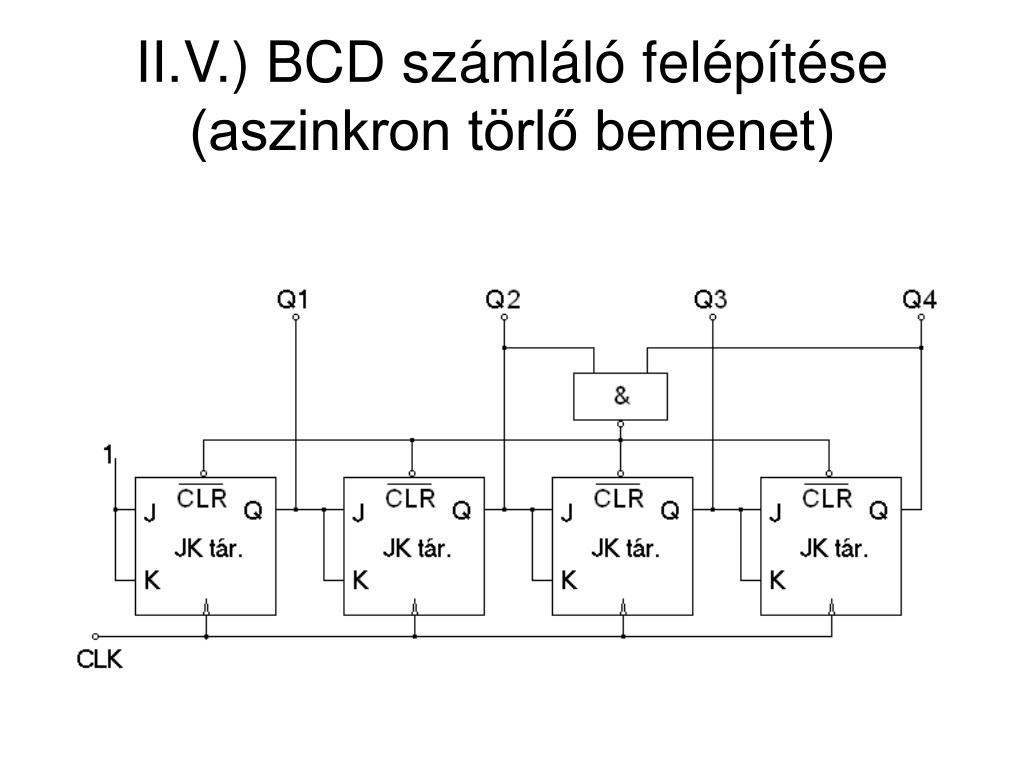

  29. II.V.) BCD számláló felépítése(aszinkron törlő bemenet)

  30. II.VI.) Léptető regiszter felépítése H H L
