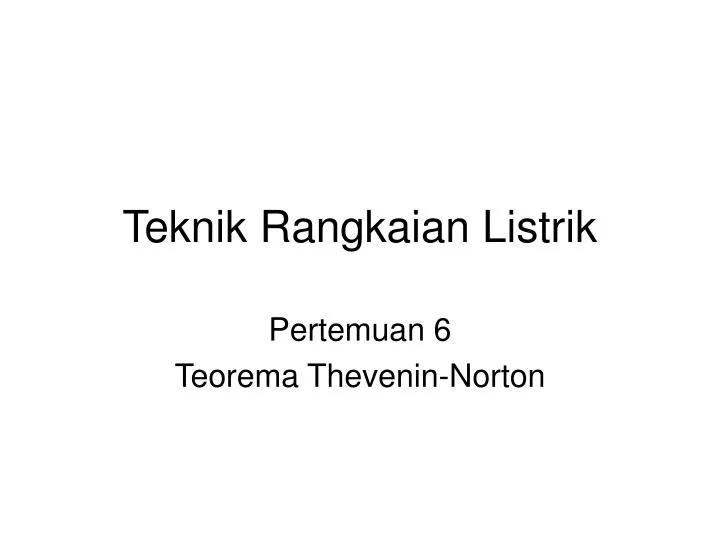

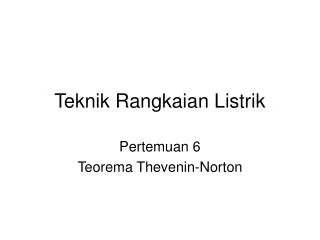

Teknik Rangkaian Listrik

1. Teknik Rangkaian Listrik Pertemuan 6 Teorema Thevenin-Norton

2. Teorema Thevenin • Sebuah rangkaian aktif (dengan sebuah sumber arus atau dengan sumber tegangan tetap maupun variabel) bersifat linier dengan dua kutub terminal dapat digantikan dengan sebuah rangkaian ekivalen yang terdiri dari sumber tegangan Vth dalam keadaan terbuka dan seri dengan sebuah tahanan Rth , dimana harga tahanan pengganti thevenin Rth diukur dari sisi terminal AB

3. Analisa Thevenin • Mengukur tahanan ekivalen Thevenin 1. Hubung singkat (short circuit) sumber tegangan E 2. Ukur harga tahanan Thevenin ekivalen dari sisi AB • Mengukur tegangan ekivalen Thevenin 1. Rangkaian pada terminal AB dalam keadaan terbuka (open circuit) 2. Ukur tegangan pada terminal AB dalam keadaan terbuka (open circuit)

4. Teorema Norton • Sebuah rangkaian aktif (dengan sebuah sumber arus atau dengan sumber tegangan tetap maupun variabel) bersifat linier dengan dua kutub terminal dapat digantikan dengan sebuah rangkaian ekivalen yang terdiri dari sumber arus In dalam keadaan terbuka dan paralel dengan sebuah tahanan Rn , dimana harga tahanan pengganti thevenin Rn diukur dari konduktansi terminal AB setelah hambatan diganti oleh konduktansi yang merupakan kebalikannya

5. Analisa Norton • Sumber arus In diparalel dengan tahanan norton Rn dijadikan sebagai rangkaian sumber yang baru • Dalam membuat rangkaian sumber yang baru dibuatlah besaran tahanan menjadi besaran konduktansi • Konduktansi adalah kebalikan langsung tahanan. • Satuan konduktansi adalah Siemens atau Mho
