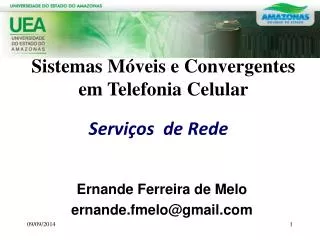

  1. Sistemas Móveis e Convergentes em Telefonia Celular Serviços de Rede Ernande Ferreira de Melo ernande.fmelo@gmail.com

  2. Servicos de Rede: Introducao

  3. Servicos de Rede: Introducao

  4. Servicos de Rede: Introducao

  5. Servicos de Rede: Introducao

  6. Servicos de Rede: Introducao Ligacao Logica Rede Transporte Aplicacao

  7. Servicos de Rede: Introducao Ligacao Logica Rede Transporte Aplicacao

  8. Servicos de Rede: Introducao

  9. Servicos de Rede: Introducao Serviços Baseados em Localização(SBL) Serviços de informação Serviços de mensagem Serviços de agenda Serviços multimídia Comércio eletrônico Serviços de segurança Serviços de controle WAP

  10. Servicos de Rede: SBL Mobilidade • Usuario movel; • Aplicações inteligentes; • Informações personalizadas; • Onde esta ? • O que há por perto ? • Como, de alguma forma, possam tirar proveito do ambiente ao seu redor ? Serviços Push e Pull • Serviços push implicam que um usuário recebe informação (em função de sua localização) sem ter que requisitá-la ativamente. • Serviços pull a informação só é enviada ao usuário caso este a • requisite explicitamente.

  11. Servicos de Rede: SBL Categorias de Serviços baseados em Localização • Serviços de Informação; • Serviços de Tarifação Baseada na Localização; • Serviços de Emergencia; • Serviço de rastreamento; • Serviços de Serviços de Entretenimento e Aproximação de Pessoas; • Serviços de Disseminação de Informação.

  12. Servicos de Rede: SBL Arquitetura de Aplicações Baseadas em Localização Camada de posicionamento: determina a localização do dispositivo móvel ou usuário; SIG: Sistema de Informações Geográficas; Middleware: fornecer uma interface padronizada e de simples utilização para o desenvolvedor da aplicação Aplicação: é a camada de software que trata diretamente com o usuário. implementa as funcionalidades utilizadas pelo usuário. utilizar a informação geográfica disponível e acrescenta a ela algum tipo de valor ou serviço para benefício do usuário.

  13. Servicos de Rede: SBL Técnicas Básicas de Localização • Rastreamento • Uma rede de sensores é responsável por determinar a localização do usuário; • Usuário deve possuir algum tipo de etiqueta eletrônica (tag) que permita que os sensores o localizem; • Posicionamento • Dispositivo móvel é o responsável pela determinação da localização; • Rede de transmissores emitem algum tipo de sinal que possibilita ao dispositivo móvel a identificação de sua localização.

  14. Servicos de Rede: SBL Técnicas Básicas de Localização Relativo as coordenadas da estação base • Cell of Origin (COO) ou Cell-ID • Time of Arrival (TOA) e Time Difference of Arrival (TDOA) • Angle of Arrival (AOA) • Assisted GPS Ref

  15. Servicos de Rede: SBL Técnicas Básicas de Localização Sistemas Baseados em Satélites • Usuário precisa conhecer a posição e a distância de ao menos três satélites; • Cálculos geométricos simples determinam a posição do usuário; • Problemas de sincronia requer um quarto satélite para maior preciso a da Localização; • GPS (Global Positioning System) • Principal exemplo de sistema de localização baseado em satélites; • Pelo menos 24 satélites ; • Distância de aproximadamente 20 mil km; • Em qualquer instante , em um ponto qualquer da superfície terrestre; • No mínimo cinco e no máximo onze satélites acessíveis; • Grau de precisão ainda maior através de sistemas que utilizam pontos de referência em terra com coordenadas conhecidas para corrigir o erro de posicionamento do GPS

  16. Servicos de Rede: SBL Técnicas Básicas de Localização GPS (Global Positioning System)

  17. Servicos de Rede: SBL Técnicas Básicas de Localização GPS (Global Positioning System)

  18. Servicos de Rede: SBL Técnicas Básicas de Localização GPS (Global Positioning System)

  19. Servicos de Rede: SBL Técnicas Básicas de Localização GPS (Global Positioning System) : Coordenadas de Localização

  20. Servicos de Rede: SBL Técnicas Básicas de Localização GPS (Global Positioning System) : Coordenadas de Localização

  21. Servicos de Rede: SBL Técnicas Básicas de Localização GPS (Global Positioning System) : Coordenadas de Localização

  22. Servicos de Rede: SBL Técnicas Básicas de Localização GPS (Global Positioning System) : Coordenadas de Localização LAT

  23. Servicos de Rede: SBL Técnicas Básicas de Localização GPS (Global Positioning System) : Coordenadas de Localização

  24. Servicos de Rede: SBL Técnicas Básicas de Localização GPS (Global Positioning System) : Coordenadas de Localização LAT LONG

  25. Servicos de Rede: SBL Técnicas Básicas de Localização A-GPS x GPS O A-GPS conta com uma antena para manter o sinal estável em regiões com prédios altos. Sem cobertura de sinal GPS normal.

  26. Servicos de Rede: SBL Técnicas Básicas de Localização Sistemas Baseados em Redes • Mobile Positioning System (MPS) • MPS se integra ao GSM; • Usuário está necessariamente localizado no raio de cobertura de uma célula (COO); • Para o calculo das posições, o MPS utiliza os mecanismos descritos a seguir ; • Cell of Global Identity (CGI): mecanismo COO; • Segment antennas: mecanismo AOA (duas ou mais antenas); • Timing Advance (TA): mecanismo TOA; • Uplink Time of Arrival (UL-TOA): mecanismo TOA disponível se o • dispositivo estiver no raio de ação de pelo menos quatro estações base. • Apresenta uma precisão de 50 a 150 metros.

  27. Servicos de Rede: SBL Técnicas Básicas de Localização Sistemas Baseados em Redes Mobile Positioning System (MPS) Os dados de localização obtidos pelos mecanismos acima são transmitidos e mantidos no Mobile Positioning Center (MPC) informação de localização não fica diretamente disponível aos dispositivos móveis, que precisam solicitá-la aos MPC

  28. Servicos de Rede: SBL Exercicio Marque no globo terrestre , a localizaçãoaproximada dos pontos dados pelas seguintes coordenadas (latitude , longitude). a)(-5.0,-40.0) b)(5.0, -40.0) c)(0.0,0.0) d)(-11.52308751 , -54.31640625) Onde está Você agora ? Lat= ? Long= ?

  29. Servicos de Rede: SBL Atividade http://ip/est/index_in.php InDoor (LAB A26) GPS Tabajara

  30. Servicos de Rede: SBL Atividade http://ip/est/index_out.php OutDoor (EST) GPS Tabajara

  31. Servicos de Rede: SBL Categorias de Serviços baseados em Localização • Serviços de Informação; • Serviços de Tarifação Baseada na Localização; • Serviços de Emergencia; • Serviço de rastreamento; • Serviços de Serviços de Entretenimento e Aproximação de Pessoas; • Serviços de Disseminação de Informação.

  32. Servicos de Rede: SBL Categorias de Serviços baseados em Localização • Serviços de Informação; • Fornecem instruções de como se chegar a um destino desejado; • Indicam onde encontrar um determinado serviço ou pessoa nas redondezas; • Localizam um usuário perdido em um mapa; • Serviços tipo pull: usuário solicita o recebimento de alguma informação.

  33. Servicos de Rede: SBL Categorias de Serviços baseados em Localização • Serviços de Tarifação Baseada na Localização; • Diferenciação de tarifas da operadora em função do local de uso do serviço; • “Pedágio automático”, em que o valor devido seria proporcional ao tempo de uso ou à distância percorrida na via.

  34. Servicos de Rede: SBL Categorias de Serviços baseados em Localização • Serviços de Emergencia • Aplicacoes medicas • Pessoas idosas ou com algum tipo de doença poderiam ter seus sinais vitais monitorados por dispositivos móveis, e estes automaticamente emitiriam um sinal de alerta no caso de alguma anomalia ser detectada • Aplicacoes de segurança • Sinal de alerta poderia ser disparado por iniciativa do usuário ou em decorrência de algum evento suspeito. O sinal emitido indicaria a localização do usuário e equipes de socorro seriam deslocadas até o local.

  35. Servicos de Rede: SBL Categorias de Serviços baseados em Localização • Serviço de rastreamento; • A sinalização com a informação de localização é feita de forma constante e contínua, não dependendo de eventos externos para dispará-la ; • Rastreamento de frotas de veículos transportando mercadorias ; • Pessoas ?

  36. Servicos de Rede: SBL Categorias de Serviços baseados em Localização • Serviços de Serviços de Entretenimento e Aproximação de Pessoas • Jogos baseados em localização; • Aplicações para aproximação de pessoas que avisem, por exemplo, quando um parente ou amigo se encontra a menos de 200 metros de distância.

  37. Servicos de Rede: SBL Categorias de Serviços baseados em Localização • Serviços de Disseminação de Informação. • Oferecem conteúdo ou informações cuja relevância depende fundamentalmente da localização e do perfil do usuário ; • Anunciantes poderiam enviar mensagens de promoções temporárias a clientes potenciais que estejam nas redondezas de seu estabelecimento ; • Um restaurante oferecendo ofertas de refeições para pessoas caminhando pela vizinhança durante o horário de almoço.

  38. Servicos de Rede: SBL Atividade Desenvolva uma ideia de aplicacao baseada em Localização.
