Fluent Features قابليت های فلوئنت

1. Fluent Featuresقابليت های فلوئنت

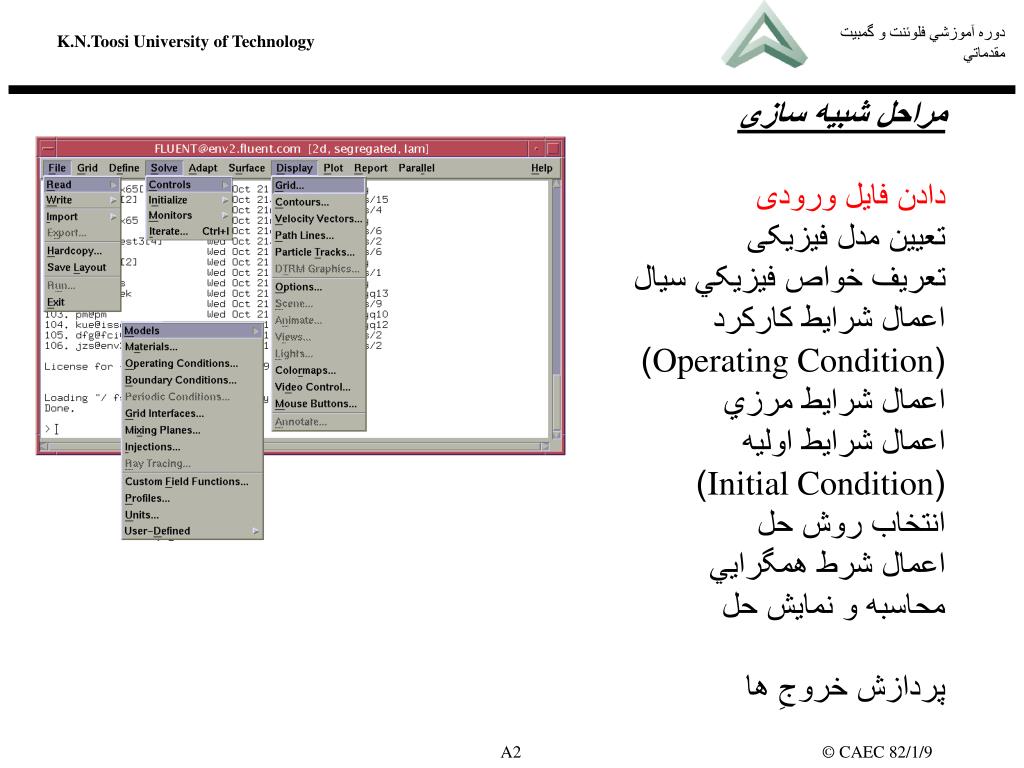

2. مراحل شبيه سازیدادن فايل ورودیتعيين مدل فيزيکیتعريف خواص فيزيکي سيالاعمال شرايط کارکرد(Operating Condition)اعمال شرايط مرزياعمال شرايط اوليه(Initial Condition)انتخاب روش حلاعمال شرط همگراييمحاسبه و نمايش حلپردازش خروجِ ها

3. روش نصب فلوئنت- نصب فايل setup-کپي کردن فايل Licenseروش اجرا فلوئنت

4. تصوير بعد از اجرا

5. خواندن فايل شبکه

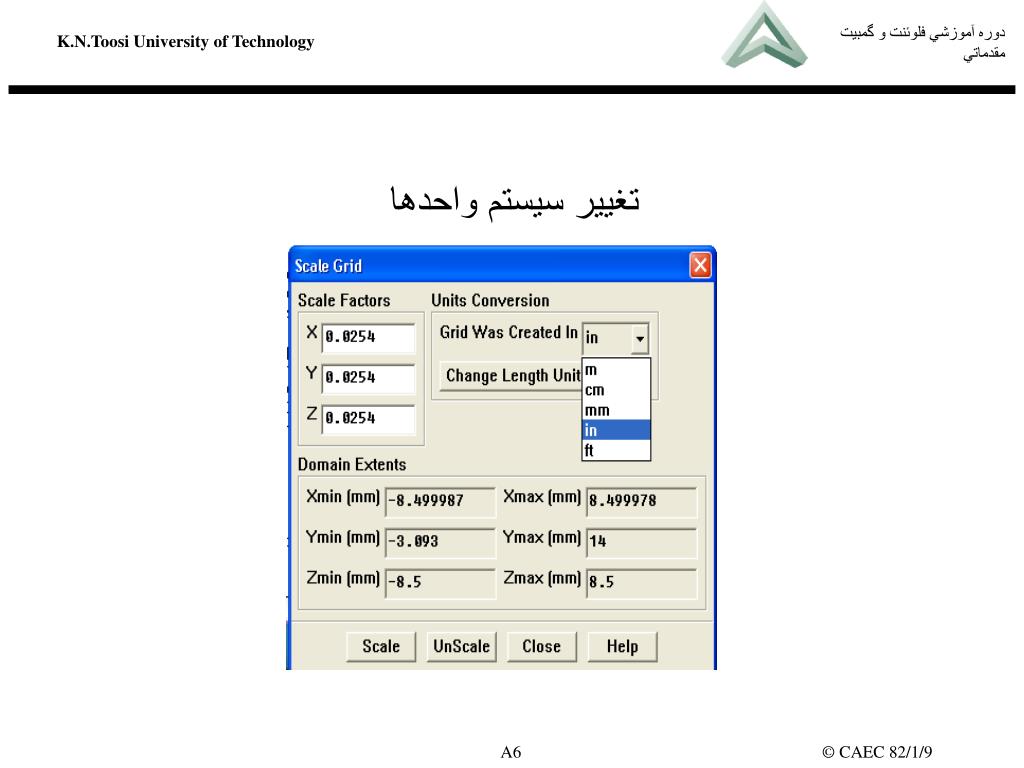

6. تغيير سيستم واحدها

7. فايل ورودی ازساير نرم افزارها

8. خروجی از نرم افزار

9. ورودی توسط کاربر • فرامين را کاربر مي تواند بوسيله اين قسمت وارد نمايد • با دکمه ‘Enter’ منوی فوق ظاهر مي شود. • بعضی از فرامين پيشرفته (نظير جريان مذاب) فقط توسط منوی کاربر قابل اجرا مي باشد

10. عملکرد موس • موس را مي توانيد به دلخواه خود تنظيم نماييد و عملکرد آن بستگی به حل کننده (Solver) دارد.

11. DisplayMouse Buttons... • تنظيمات Default • 2D Solver • انتقال Left button • زووم Middle button • انتخاب Right button • 3D Solver • دوران به حول محور شماره دو Left button • زووم Middle button • انتخاب Right button

12. چک کردن شبکه و عمليات بر روی شبکه توليد شده

13. تعميير شبکه پس از چک کردن شبکه

14. عمليات تصحيحی بر روی شبکه • مقياس شبکه Scaling the Grid • انتقال شبکه Translating the Grid • تلفيق شبکه Merging Zones • جدا کردن ناحيه ها Separating Zones • ايجاد کردن نواحي پريودی Creating Periodic Zones • مجزا کردن نواحی Slitting Periodic Zones • ترکيب کردن Fusing Face Zones

15. تلفيق کردن نواحی برای کم کردن شرائط مرزي مفيد است

16. جدا کردن نواحی و سطوح

17. نواحی پريودی يا تکراری

18. نحوه اعمال نواحی پريودی يا تکراری

19. نحوه اعمال نواحی مجزا کردن نواحی

20. انتخاب پارامترهاي اوليه حل اوليهInitialization نمايش پارامترهای مورد علاقه محاسبه حل تغيير شبکه و پارامترهای حل چک همگرايي نه بله بله چک دقت توقف نه مرور کلي بر روش شبيه سازي • انتخاب پارامترهاي اوليه • انتخاب روش حل • انتخاب روش گسسته کردن Discretization Schemes • حل اوليه Initialization • همگرايي Convergence • نمايش همگرايي Monitoring Convergence • پايداری Stability • تنظيم Under-relaxation • تنظيم عدد کورانت • افزايش نرخ همگرايي • دقت • عدم وابستگی به شبکه

21. فيوز کردن يا ترکيب کردن نواحی- اگر شبکه بصورت چند بلوکه ايجاد شده باشد

22. مراحل شبيه سازیدادن فايل ورودیتعيين مدل فيزيکیتعريف خواص فيزيکي سيالاعمال شرايط کارکرد(Operating Condition)اعمال شرايط مرزياعمال شرايط اوليه(Initial Condition)انتخاب روش حلاعمال شرط همگراييمحاسبه و نمايش حلپردازش خروجِ ها

23. استرتژی حل- کوپله، معادلات پيوستگي، ممنتم و انرژی بصورت کوپله حل مي شوند.- مجزاSegragated ، ابتدا معادله پيوستگی به معادله تصحيح فشار تبديل مي شود، آنگاه معادلات ممنتم در راستاهای مختلف حل مي شود

24. روش مجزا برای خيلي از مسائل کاربرد دارد. مزايای اين روش عبارتست از: -احتياج به رم کمتر دارد -انعطاف پذيری حل در حل و زمان اجرا کمتر به روز کردن خواص حل معادله ممنتم حل معادله تصحيح فشار حل معادله آشفتگي، انرژی توقف همگرايي؟

25. روش کوپله کاربرد زيادی دارد. -احتياج به رم زياد و زمان اجرا بيشتر -فثط برای حالتی که وابستگي زيادی بين ممنتم، سرعت، دما، و اجزا احتراق وجود داشته باشد، توصيه مي شود. به روز کردن خواص حل همزمان معادلات پيوستگي، ممنتم، انرژي، اجزا احتراق حل معادله توربولانس توقف همگرايي؟

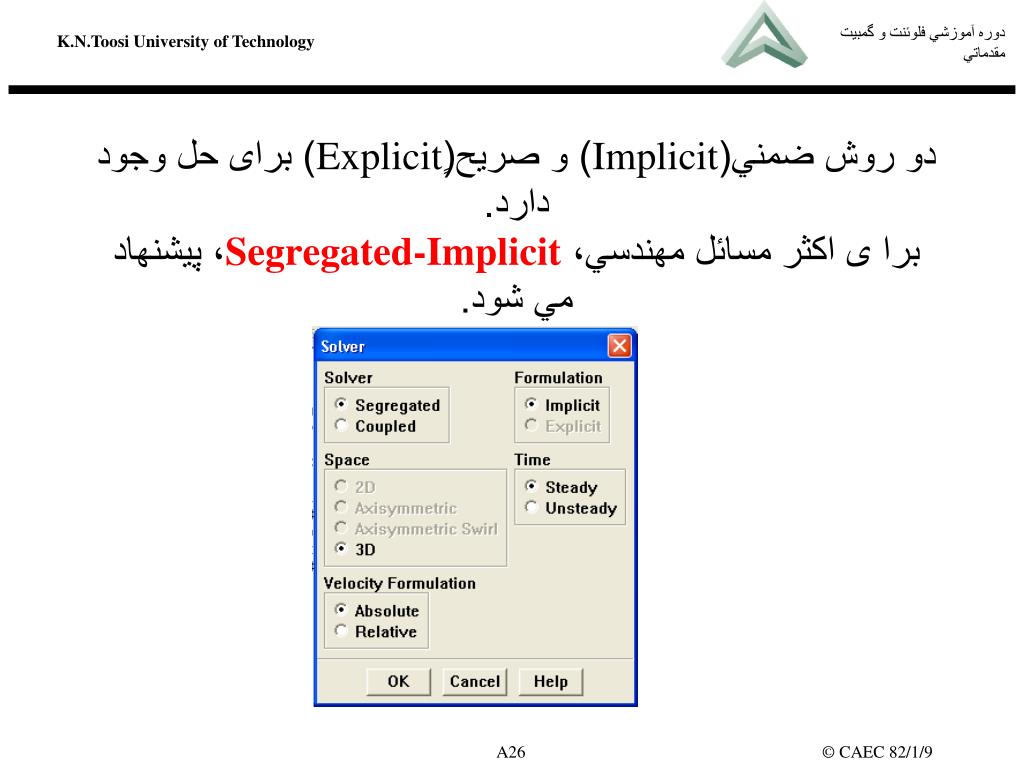

26. دو روش ضمني(Implicit) و صريح(ٍExplicit) برای حل وجود دارد. برا ی اکثر مسائل مهندسي، Segregated-Implicit، پيشنهاد مي شود.

27. روش هاي مدل کردن لزجت

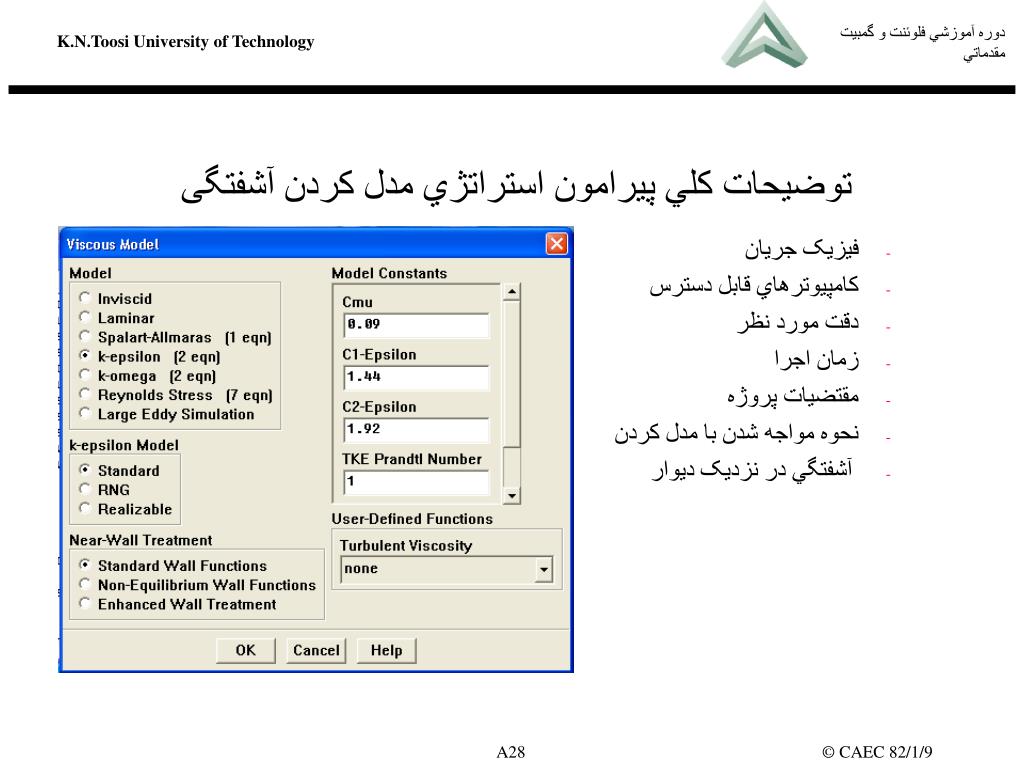

28. فيزيک جريان • کامپيوترهاي قابل دسترس • دقت مورد نظر • زمان اجرا • مقتضيات پروژه • نحوه مواجه شدن با مدل کردن • آشفتگي در نزديک ديوار توضيحات کلي پيرامون استراتژي مدل کردن آشفتگی

29. Destruction Convection Diffusion Generation Standard ، حالتk-مدل معادله توليد انرژی Turbulent Kinetic Energy Destruction Convection Generation Diffusion Dissipation Rateمعادله اتلاف انرژی ثوابت تجربي forces)برای جريان پايدار، غير قابل تراکم پذير، با و بدون نيروهای ثقلي)
