  1. Implementación de Redes Privadas Virtuales (VPN) utilizando el protocolo IPSec Vicente José Aguilar Roselló Ricardo Domínguez Jover Ignacio Sánchez Medina

  2. Definición de seguridad “capacidad para impedir el fraude, mediante la protección de la disponibilidad, integridad y confidencialidad de la información”

  3. Elementos donde ubicar servicios de seguridad • Protección de los sistemas de transferencia o transporte Ejemplos: establecimiento de un nivel de transporte seguro, de un servicio de mensajería con MTAs (Mail Transport Agents) seguras, o la instalación de un firewall • Aplicaciones seguras extremo a extremo Ejemplos: correo electrónico, videoconferencia, acceso a bases de datos

  4. Áreas de un sistema de seguridad • Seguridad física (pasiva y activa) • Seguridad en las comunicaciones (autentificación, integridad y confidencialidad de los datos) • Seguridad en el acceso al servicio (activa y pasiva) • Seguridad en el acceso al servicio • Seguridad y protección de los datos • Seguridad en la prestación del servicio

  5. Método de implantación de un plan de seguridad • Comité de seguridad y gestión de red. • Evaluación de la red • Administración de la red y métodos de control de acceso • Sistemas de control de acceso. • Análisis del tráfico de la red • Seguridad en las aplicaciones informáticas • Auditoría de seguridad y detección de intrusiones • Política de seguridad de red • Política de control de virus • Plan de contingencia y recuperación ante catástrofes

  6. Redes privadas virtualesVPN

  7. Definición de VPN • Una Red Privada Virtual es una red que ofrece una conectividad segura sobre una red pública. • Como la infraestructura es compartida, se puede proporcionar la conectividad a menor coste que con redes privadas dedicadas

  8. Beneficios de las VPN • Ahorro de costes directos • Reducción del tiempo de aprendizaje • Reducción de equipos • Reducción de soporte técnico necesario • Aumento de flexibilidad • Escalabilidad: extiende la red WAN a más usuarios remotos • Soporta más conexiones y ancho de banda • Basadas en rendimiento, fiabilidad de conexión, cantidad de información y no en tiempo de conexión y en distancia

  9. Escenarios típicos donde usar VPN • Branch Offices o delegaciones. Empresas separadas geográficamente necesitan compartir datos de forma segura • Extranets Empresas diferentes necesitan hacer negocios de forma segura • Usuarios móviles o road-warriorws Personas que necesitan acceder a la red de la empresa de forma segura desde cualquier parte

  10. Tecnologías de las VPN (I) • PPTP (Point-to-Point Tunneling Protocol) • L2TP (Layer 2 Tunnelling Protocol) • IPSec

  11. Tecnologías de las VPN (II)PPTP (Point-to-Point Tunneling Protocol) • Encapsulado de tramas PPP en datagramas IP, utilizando una versión extendida del GRE (Generic Routing Encapsulation, protocolo IP 47). La conexión de control se realiza sobre TCP, puerto 1723 • Aunque muy popular en el mundo Microsoft, está siendo sustituido por el L2TP

  12. Tecnologías de las VPN (III)L2TP (Layer 2 Tunnelling Protocol) • Encapsulado de tramas PPP sobre cualquier medio, no necesariamente redes IP. En el caso IP se usa UDP, puerto 1701 • Aporta grandes ventajas y es sencillo de configurar, aunque debido a su falta de seguridad e incompatibilidades está opción también será descartada

  13. Tecnologías de las VPN (IV)IPSec • IPSec es el nuevo marco de seguridad IP, definido con el advenimiento del IPv6 • IPSec integra confidencialidad, integridad y autentificación en un mismo marco interoperante por lo que esta será la opción escogida para la implementación de las VPN

  14. IPSec

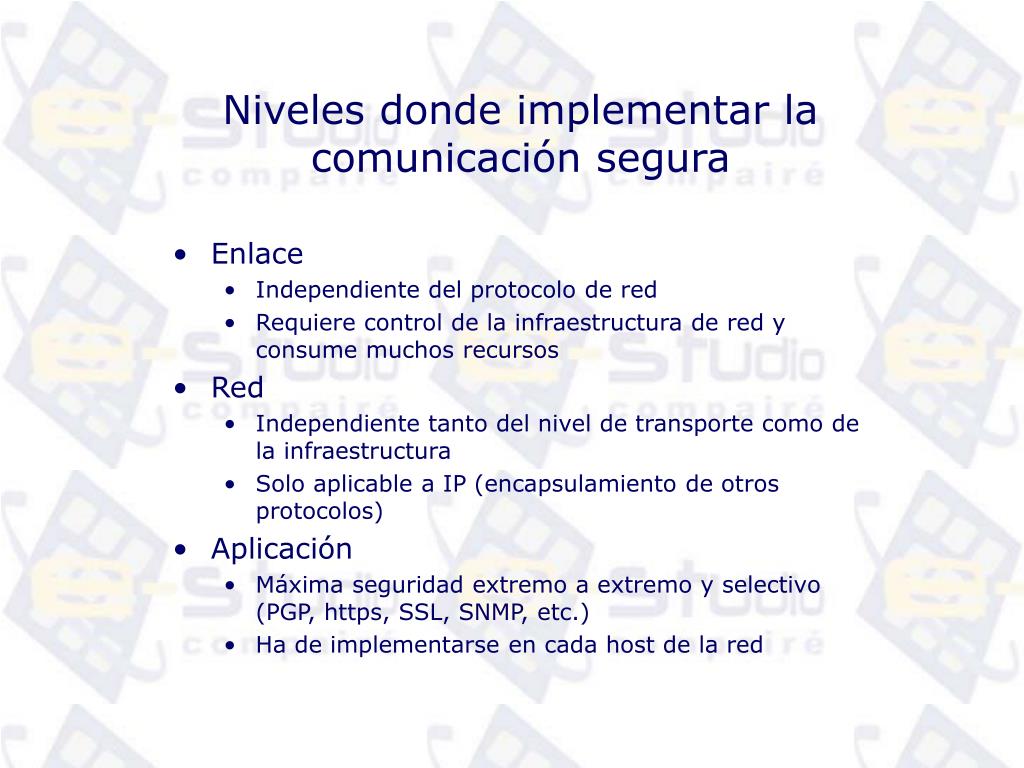

  15. Niveles donde implementar la comunicación segura • Enlace • Independiente del protocolo de red • Requiere control de la infraestructura de red y consume muchos recursos • Red • Independiente tanto del nivel de transporte como de la infraestructura • Solo aplicable a IP (encapsulamiento de otros protocolos) • Aplicación • Máxima seguridad extremo a extremo y selectivo (PGP, https, SSL, SNMP, etc.) • Ha de implementarse en cada host de la red

  16. ¿Qué es IPSec? • IPSec = Internet Protocol Security • Proporciona autentificación y confidencialidad a nivel IP • Utiliza dos protocolos de seguridad • Authentication Header (AH) • Encapsulating Security Payload (ESP) • Soporta conexiones entre hosts y gateways • Modo Transporte (sólo hosts) • Modo Túnel (hosts, gateways)

  17. Modos de funcionamiento de IPSec • Modo transporte • Comunicación segura extremo a extremo • Requiere implementación de IPSec en ambos hosts • Modo túnel • Comunicación segura entre gateways (routers) únicamente • Permite incorporar IPSec sin tener que modificar los hosts. • Se integra fácilmente con VPNs

  18. AH • Proporciona autentificación e integridad de los datos pero no proporciona encriptación. • Se basa en MACs (Message Authentication Codes) utilizando algoritmos hash Packet format (IPv4): Cabecera IPv4 Authentication header Protocolo superior (TCP, UDP, ...) Authentication header Siguiente cabecera Longitud Reservado Security Parameter Index (SPI) Datos de Autentificación (Número variable de palabras de 32 bits)

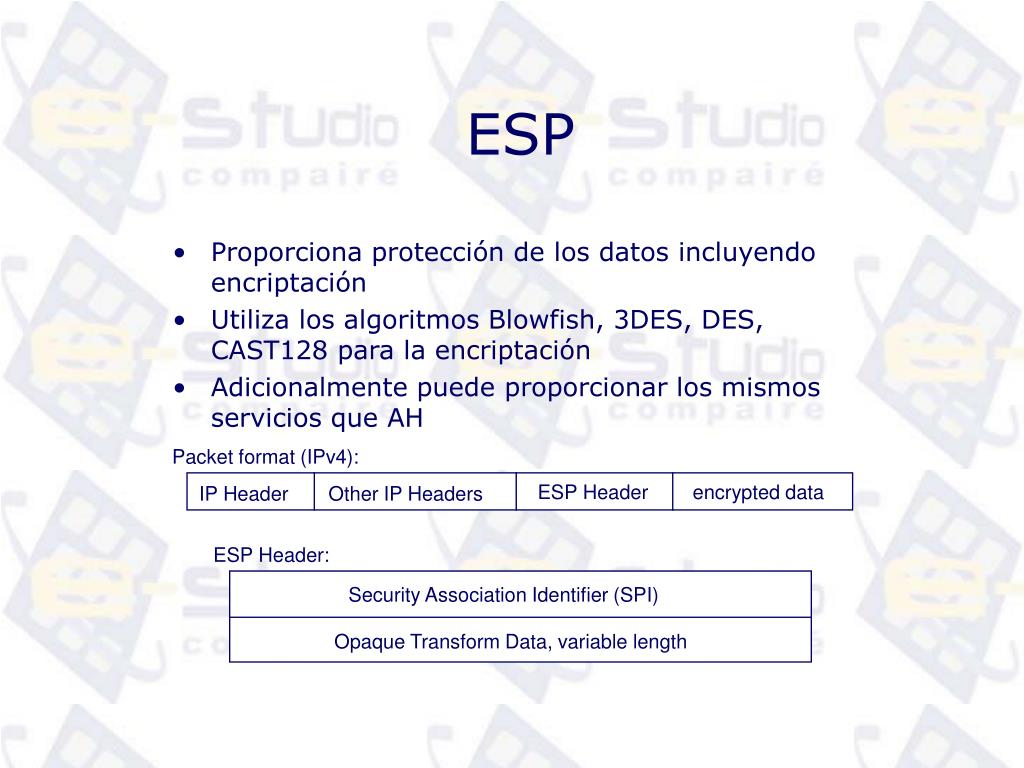

  19. ESP • Proporciona protección de los datos incluyendo encriptación • Utiliza los algoritmos Blowfish, 3DES, DES, CAST128 para la encriptación • Adicionalmente puede proporcionar los mismos servicios que AH Packet format (IPv4): ESP Header encrypted data IP Header Other IP Headers ESP Header: Security Association Identifier (SPI) Opaque Transform Data, variable length

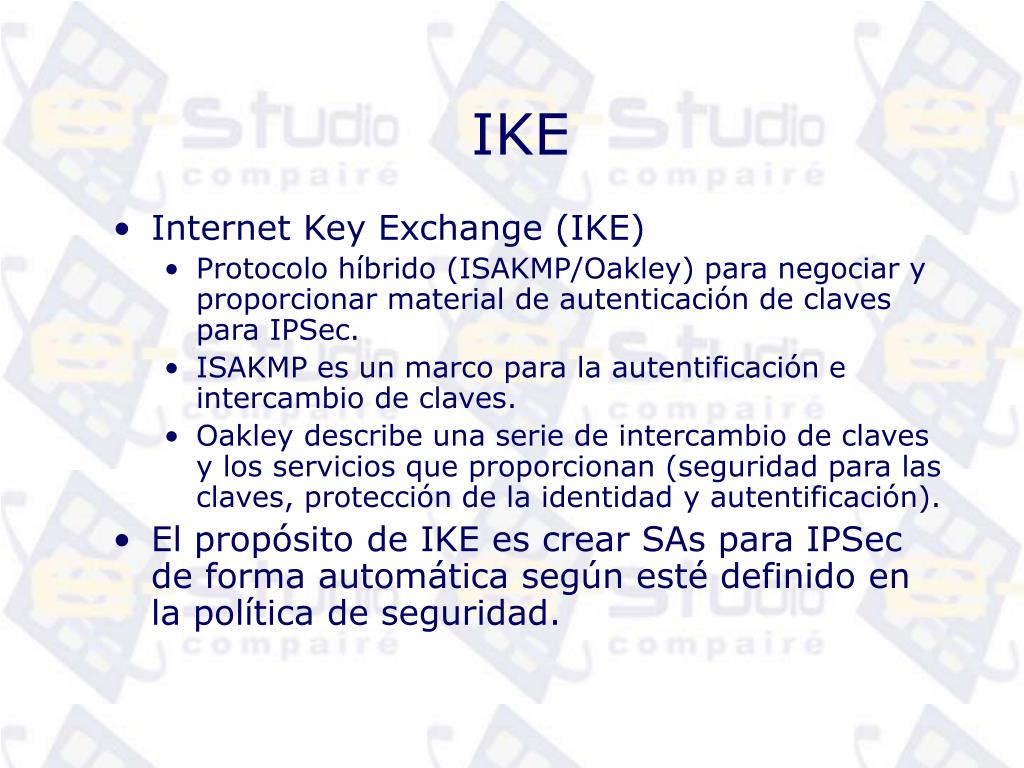

  20. IKE • Internet Key Exchange (IKE) • Protocolo híbrido (ISAKMP/Oakley) para negociar y proporcionar material de autenticación de claves para IPSec. • ISAKMP es un marco para la autentificación e intercambio de claves. • Oakley describe una serie de intercambio de claves y los servicios que proporcionan (seguridad para las claves, protección de la identidad y autentificación). • El propósito de IKE es crear SAs para IPSec de forma automática según esté definido en la política de seguridad.

  21. X.509 • X.509 es el estándar de clave pública: • Cuando se genera un par de claves pública-privada la clave pública se envía en una Certification Request a un servidor CA para ser firmada y colocada dentro de un certificado X.509. • Para verificar la validación de los certificados se utilizan listas de revocación y verificación de rutas • Las Certificate Revocation Lists (CRL) se pueden almacenar en un fichero local o en el servidor. • La verificación de rutas sólo puede hacerse cuando la cadena completa de certificación está accesible. • LDAP es el protocolo que se utiliza para los servidores CA.

  22. Demostración
