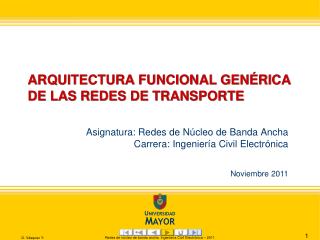

    1. ARQUITECTURA FUNCIONAL GENÉRICA DE LAS REDES DE TRANSPORTE Asignatura: Redes de Núcleo de Banda Ancha Carrera: Ingeniería Civil Electrónica Redes de núcleo de banda ancha. Ingeniería Civil Electrónica – 2011

    2. Arquitectura funcional genérica de las redes de transporte • Introducción • Objetivos • Temario Redes de núcleo de banda ancha. Ingeniería Civil Electrónica – 2011

    3. Introducción • Las redes tradicionales estaban restringidas principalmente por limitaciones tecnológicas a ser relativamente simples, por lo que una representación lógica abstracta basada en los diagramas convencionales de “bloques y líneas” de los sistemas entregaba una imagen ingenieril de las implementaciones físicas. • La complejidad creciente en el entorno de redes y servicios ha ido en paralelo con la complejidad de los altos niveles de integración funcional que es posible implementar en las redes de transporte de próxima generación. • En consecuencia, son necesarias abstracciones nuevas y más poderosas, y herramientas analíticas y de especificación más expresivas, por lo que el UIT-T ha impulsado el desarrollo de una nueva arquitectura funcional de redes de transporte. • En esta Presentación se describe las arquitecturas funcionales y estructurales de las redes de transporte de banda ancha de una forma independiente de la tecnología. • Esta arquitectura funcional genérica de las redes de transporte ha sido adoptada como base para un conjunto armonizado de Recomendaciones sobre arquitectura funcional para redes ATM, SDH, MPLS, ASON, Ethernet, y para las correspondientes Recomendaciones relativas a la gestión, análisis de la calidad de funcionamiento y especificación de los equipos. Redes de núcleo de banda ancha. Ingeniería Civil Electrónica – 2011

    4. Objetivos • Interpretar y elaborar diagramas descriptivos de redes de transporte compuestos por convenios de representación de los componentes genéricos de arquitectura de red de transporte. • Reconocer la estructura de capa, la topología y los componentes de una interred compleja representada mediante los convenios de representación de la arquitectura funcional de red de transporte. • Explicar los principios de funcionamiento de las principales técnicas de supervisión de la conexión, e identificar los elementos componentes genéricos de la arquitectura funcional que son clave para su implementación. • Proponer operaciones de subdivisión y subestratificación de redes de capa específicas que son necesarias para implementar determinados mecanismos de supervisión y protección. • Describir las distintas estrategias de protección de redes de transporte en términos de componentes genéricos de la arquitectura funcional, y reconocer los distintos métodos de supervisión usados en esas arquitecturas. Redes de núcleo de banda ancha. Ingeniería Civil Electrónica – 2011

    5. Temario PARTE I – ARQUITECTURA FUNCIONAL DE LAS REDES DE TRANSPORTE 1. Componentes de arquitectura 2. Subdivisión y estratificación de redes de transporte 3. Aplicación de los conceptos arquitecturales a las topologías y estructuras de red PARTE II – SUPERVISIÓN, INTERFUNCIONAMIENTO Y PROTECCIÓN DE REDES DE TRANSPORTE 4. Supervisión de la conexión 5. Interfuncionamiento de red de capa 6. Técnicas para mejorar la disponibilidad en la red de transporte • Bibliografía Redes de núcleo de banda ancha. Ingeniería Civil Electrónica – 2011

    6. PARTE I – ARQUITECTURA FUNCIONAL DE LAS REDES DE TRANSPORTE Redes de núcleo de banda ancha. Ingeniería Civil Electrónica – 2011

    7. 1. COMPONENTES DE ARQUITECTURA Redes de núcleo de banda ancha. Ingeniería Civil Electrónica – 2011

    8. Contenido 1.1 Clasificación y representación de los componentes de arquitectura. 1.2 Componentes topológicos. 1.3 Entidades de transporte. 1.4 Funciones de tratamiento de transporte. 1.5 Puntos de referencia. Objetivos: Clasificar los diversos componentes de arquitectura dentro de las cuatro categorías definidas para ellos:(i) componentes topológicos,(ii) entidades de transporte,(iii) funciones de tratamiento de transporte, (iv) puntos de referencia. Interpretar y elaborar diagramas descriptivos de redes de transporte (o segmentos de estas redes) compuestos por convenios de representación de los componentes de arquitectura de red de transporte. Sección 1 – Componentes de arquitectura Redes de núcleo de banda ancha. Ingeniería Civil Electrónica – 2011

    9. 1.1 Clasificación y representación de los componentes de arquitectura Redes de núcleo de banda ancha. Ingeniería Civil Electrónica – 2011

    10. Antecedentes de la modelación funcional de redes de transporte Esta presentación se preocupa principalmente de la modelación funcional de redes de transporte, es decir, la arquitectura funcional. Este material está basado principalmente en el trabajo de la UIT-T expuesto en los siguientes documentos: • Recomendación UIT-T G.805 (genérica). • Recomendación UIT-T G.803 (específica de SDH). • Recomendación UIT-T I.326 (específica de ATM). • Recomendación UIT-T G.8080/Y.1304 (específica de redes ópticas). • Recomendación UIT-T G.8110/Y.1370 (específica de MPLS). • Recomendación UIT-T G.8010/Y.1306 (específica de Ethernet). • Los trabajos sobre la infraestructura mundial de la información (GII) y las redes de próxima generación (NGN) en el UIT-T. Redes de núcleo de banda ancha. Ingeniería Civil Electrónica – 2011

    11. Requisitos de la arquitectura funcional de redes de transporte La arquitectura funcional debe describir la concepción global de una red de transporte (de banda ancha) y entregar el marco dentro del cual el diseño detallado puede tener lugar. Por lo tanto, debe tener las siguientes características: • Ser completa en alcance. • Ser completa para una amplia comunidad de diseñadores, planificadores, constructores y operadores de redes. • Ser aceptable dentro de la comunidad internacional multioperador, multisuministrador de redes de telecomunicaciones. • Soportar herramientas y métodos para expresar en forma consistente conceptos y capacidades específicas. • Permitir un nivel de especificación suficiente preciso para asegurar compatibilidad entre componentes y una operación exitosa de toda la red, y no imponer restricciones innecesarias para que un implementador pueda construir componentes particulares de la red. Redes de núcleo de banda ancha. Ingeniería Civil Electrónica – 2011

    12. Clasificación de los componentes de la arquitectura de red de transporte Este diagrama muestra las clasificaciones de los componentes genéricos de la arquitectura funcional de la red de transporte. Componentes de arquitectura de red de transporte Componentes topológicos Entidades de transporte Funciones de tratamiento de información Puntos de referencia Red de capa Conexiones Caminos Función de terminación Punto de conexión Subred Conexión de red Función de adaptación Punto de conexión de terminación Enlace Conexión de subred Punto de acceso Grupo de acceso Conexión de enlace Redes de núcleo de banda ancha. Ingeniería Civil Electrónica – 2011

    13. Componentes de arquitectura de red de transporte (1/3) La funcionalidad de la red de transporte se describe de manera abstracta, independiente de la tecnología de implementación, empleando un número reducido de componentes de arquitectura, que se agrupan en cuatro categorías: 1) Componentes topológicos. 2) Entidades de transporte. 3) Funciones de tratamiento de información. 4) Puntos de referencia. Redes de núcleo de banda ancha. Ingeniería Civil Electrónica – 2011

    14. Componentes de arquitectura de red de transporte (2/3) • Los componentes de la arquitectura de transporte se definen mediante la función que ejecutan en términos del tratamiento de la información o según las relaciones que describen entre otros componentes de arquitectura. • Las funciones de los componentes actúan sobre la información presentada en una o más entradas y presentan la información procesada en una o más salidas. • Las funciones de los componentes se definen y caracterizan por el tratamiento de la información que se efectúa entre sus entradas y sus salidas. Redes de núcleo de banda ancha. Ingeniería Civil Electrónica – 2011

    15. Componentes de arquitectura de red de transporte (3/3) • Los componentes de la arquitectura de transporte son asociados conjuntamente en formas específicas, constituyendo los elementos de red a partir de los cuales se construyen las redes reales. • Los puntos de referencia de la arquitectura de transporte son el resultado de la vinculación de las entradas y las salidas de las funciones de tratamiento y las entidades de transporte. Redes de núcleo de banda ancha. Ingeniería Civil Electrónica – 2011

    16. Convenios de representación de los componentes de arquitectura de red de transporte Se han elaborado varios convenios de representación para los componentes de arquitectura de red, los que permiten confeccionar diagramas descriptivos de las redes de transporte a nivel funcional con distintos grados de detalle: • Funciones de procesamiento. • Puntos de referencia. • Componentes topológicos. • Entidades de transporte. • Las diapositivas siguientes ilustran los convenios de representación definidos para los componentes de arquitectura en diagramas que ayudan a describir la arquitectura funcional de la red de transporte. Representación de asociación entre redes de capas Representación de conexiones compuestas Ejemplo de modelo funcional Redes de núcleo de banda ancha. Ingeniería Civil Electrónica – 2011

    17. Entrada Salida Entrada AP CP TCP Salida Convenios de representación de funciones de procesamiento y puntos de referencia Funciones de procesamiento Puntos de referencia Punto de referencia unidireccional Entrada o salida Adaptación unidireccional Punto de referencia bidireccional Terminación de camino unidireccional Punto de conexión Punto de conexión de terminación Punto de acceso Emparejamiento Terminación de camino bidireccional Redes de núcleo de banda ancha. Ingeniería Civil Electrónica – 2011

    18. AP Camino Camino Subredmayor Convenios de representación de componentes topológicos y entidades de transporte Componentes topológicos Entidades de transporte Conexión Red de capa Camino Subred Enlace equivale a Grupo de acceso Ejemplo de red de capa limitada por grupos de acceso Redes de núcleo de banda ancha. Ingeniería Civil Electrónica – 2011

    19. Otros convenios de representación usados en diagramas de redes – Asociación entre redes de capas CP CP TCP AP AP Asociación entre redes de capa AP: Punto de acceso (access point) CP: Punto de conexión (connection point) TCP: Punto de conexión de terminación (termination connection point) Redes de núcleo de banda ancha. Ingeniería Civil Electrónica – 2011

    20. Conexión de enlace Camino Conexión de red TCP TCP Conexión de red Conexión de red CP CP TCP TCP Camino Conexión en casca da Conexión en cascada CP CP Conexiones Conexiones Conexiones Otros convenios de representación en diagramas de redes – Conexiones compuestas CP: Punto de conexión (connection point) TCP: Punto de conexión de terminación (termination connection point) Redes de núcleo de banda ancha. Ingeniería Civil Electrónica – 2011

    21. Ejemplo de modelo funcional Camino AP AP Red decapacliente Conexión de red Terminaciónde camino Terminaciónde camino Conexión de enlace CP SNC TCP TCP Adaptaciónde clientea servidora Adaptaciónde clientea servidora Camino AP AP Terminaciónde camino Terminaciónde camino Red decapaservidora SNC LC LC LC SNC TCP CP CP CP CP TCP AP: Punto de acceso (access point) CP: Punto de conexión (connection point) LC: Conexión de enlace (link connection) SNC: Conexión de subred (subnetwork connection) TCP: Punto de conexión de terminación (termination connection point) Redes de núcleo de banda ancha. Ingeniería Civil Electrónica – 2011

    22. 1.2 Componentes topológicos Redes de núcleo de banda ancha. Ingeniería Civil Electrónica – 2011

    23. Componentes topológicos de una red de transporte Los componentes topológicos proporcionan la descripción más abstracta de una red en términos de relaciones topológicas entre conjuntos de puntos de referencia similares. Se distinguen cuatro componentes topológicos: • Red de capa. • Subred. • Enlace. • Grupo de acceso. • Los componentes topológicos permiten describir completamente la topología lógica de una red de capa. • Las estructuras de redes de capa y entre redes de capa se describen mediante grupos de acceso, subredes y los enlaces entre ellas. Redes de núcleo de banda ancha. Ingeniería Civil Electrónica – 2011

    24. Red de capa Una red de capa queda definida por el conjunto completo de grupos de acceso del mismo tipo que pueden estar asociados para efectos de transferencia de información. • La información transferida es característica de la red de capa y se denomina información característica. • En una red de capa pueden constituirse y deshacerse las asociaciones de las terminaciones de camino (que forman un camino), mediante un proceso de gestión de red de capa que modifica de esta forma su conectividad. • Para cada tipo de terminación de camino existe una red de capa lógicamente distinta y separada. Redes de núcleo de banda ancha. Ingeniería Civil Electrónica – 2011

    25. Subred Una subred existe dentro de una única red de capa, y se define mediante el conjunto de puertos disponibles para la transferencia de información característica. • Las asociaciones entre los puertos en el borde de una subred pueden constituirse y deshacerse mediante un proceso de gestión de red de capa, cambiando de este modo su conectividad. • Cuando se establece una conexión de subred se crean asimismo los puntos de referencia mediante la vinculación de los puertos a la entrada y a la salida de la conexión de subred. • En general, las subredes pueden subdividirse en subredes menores interconectadas por enlaces. • La matriz es un caso especial de subred que no puede dividirse ulteriormente. Redes de núcleo de banda ancha. Ingeniería Civil Electrónica – 2011

    26. Enlace Un enlace consta de un subconjunto de puertos situados en el borde de una subred o grupo de acceso que están asociados con un subconjunto correspondiente de puertos situados en el borde de otra subred o grupo de acceso para los efectos de transferencia de información característica. • El enlace representa la relación topológica y la capacidad de transporte disponible entre un par de subredes o una subred y un grupo de acceso o un par de grupos de acceso. • Pueden existir múltiples enlaces entre una subred determinada y un grupo de acceso o entre un par de subredes o grupos de acceso. • Los enlaces son suministrados generalmente por un camino de servidor (se establecen y mantienen en la escala de tiempo de la red de capa servidora), pero pueden ser proporcionados también por conexiones de redes de capa de cliente. Redes de núcleo de banda ancha. Ingeniería Civil Electrónica – 2011

    27. Grupo de acceso Un grupo de acceso es un grupo de funciones de terminación de camino situadas en la misma ubicación y conectadas a la misma subred o al mismo enlace. Redes de núcleo de banda ancha. Ingeniería Civil Electrónica – 2011

    28. 1.3 Entidades de transporte Redes de núcleo de banda ancha. Ingeniería Civil Electrónica – 2011

    29. Entidades de transporte Las entidades de transporte proporcionan la transferencia de información transparente entre puntos de referencia de la red de capa. • No existe modificación de la información entre la entrada y la salida de una entidad de transporte salvo la resultante de las degradaciones del proceso de transferencia. • Se distinguen dos entidades básicas de transporte, según que se supervise o no la integridad de la información transferida: • Conexiones (no existe supervisión de la información transferida). • Caminos (existe supervisión de la información transferida). • De acuerdo con el componente topológico al que pertenezcan, las conexiones se dividen en: • Conexiones de red. • Conexiones de subred. • Conexiones de enlace. Redes de núcleo de banda ancha. Ingeniería Civil Electrónica – 2011

    30. Conexión de enlace Una conexión de enlace es capaz de transferir información de forma transparente a través de un enlace. • Una conexión de enlace está delimitada por puertos y representa la relación fija entre los extremos del enlace. • Una conexión de enlace representa un par de funciones de adaptación y un camino en la red de capa servidora. • El puerto situado a la entrada de una conexión de enlace unidireccional representa la entrada a una fuente de adaptación y el puerto situado a la salida de una conexión de enlace unidireccional representa la salida de un sumidero de adaptación. • Pueden emparejarse las conexiones de enlace unidireccional y los puertos de adaptación fuente y sumidero asociados, para proporcionar la transferencia de información bidireccional. Redes de núcleo de banda ancha. Ingeniería Civil Electrónica – 2011

    31. Conexión de subred Una conexión de subred es capaz de transferir información de forma transparente a través de una subred. • Una conexión de subred está delimitada por puertos en la frontera de la subred y representa la asociación entre esos puertos. • En general, las conexiones de subred se construyen a partir de una concatenación de conexiones de subred y conexiones de enlace. • La conexión de matriz es un caso especial de conexión de subred formada por una única conexión (indivisible) de subred. Redes de núcleo de banda ancha. Ingeniería Civil Electrónica – 2011

    32. Conexión de red Una conexión de red se constituye a partir de una concatenación de conexiones de subred y/o conexiones de enlace y es capaz de transferir información de forma transparente a través de una red de capa. • Una conexión de red está delimitada por puntos de conexión de terminación (TCP, termination connection points). • Se forma el TCP mediante la vinculación del puerto de terminación de camino con una conexión de subred o con el puerto de una conexión de enlace. • No existe información explícita que permita la supervisión de la integridad de la información transferida por una conexión de red. Redes de núcleo de banda ancha. Ingeniería Civil Electrónica – 2011

    33. Camino Un camino representa la transferencia de información característica adaptada y supervisada de la red de capa de cliente entre puntos de acceso. • Un camino está delimitado por dos puntos de acceso, uno en cada extremo del camino. • Un camino se forma mediante la asociación de terminaciones de camino con una conexión de red. • En un camino existe información explícita que permite la supervisión de la integridad de la información transferida por éste. Redes de núcleo de banda ancha. Ingeniería Civil Electrónica – 2011

    34. 1.4 Funciones de tratamiento de transporte Redes de núcleo de banda ancha. Ingeniería Civil Electrónica – 2011

    35. Funciones de tratamiento de transporte En la descripción de la arquitectura de las redes de capa se distinguen dos funciones genéricas de tratamiento de información: • Función de adaptación. • Función de terminación. Redes de núcleo de banda ancha. Ingeniería Civil Electrónica – 2011

    36. Función de adaptación (1/2) • Fuente de adaptación: Función de tratamiento de transporte que adapta la información característica de la red de capa cliente a una forma adecuada para su transporte por un camino en la red de capa servidora. • Sumidero de adaptación: Función de tratamiento de transporte que convierte la información de camino de la red de capa servidora en información característica de la red de capa cliente. • Adaptación bidireccional: Función de tratamiento de transporte que consiste en un par formado por una fuente y un sumidero situados en el mismo lugar. • Ejemplos de procesos que pueden ocurrir de forma aislada o en combinación en una función de adaptación: (i) codificación; (ii) modificación de la velocidad; (iii) alineación; (iv) justificación; (v) multiplexión. Redes de núcleo de banda ancha. Ingeniería Civil Electrónica – 2011

    37. Función de adaptación (2/2) • Cardinalidad de la función de adaptación: • La relación de entrada a salida de la función de fuente de adaptación es de muchos a uno o de uno a muchos. • Caso muchos a uno: una o más entradas de red de capa cliente se adaptan en un solo tren de información adaptado adecuado para el transporte por un camino de la red de capa servidor y esta relación se utiliza normalmente para representar la multiplexión de varios clientes en un solo servidor. • Caso de uno a muchos: se divide un tren compuesto en varias salidas, y esto se utiliza para describir el tratamiento común en multiplexión inversa. • La relación inversa se mantiene para la función de sumidero de adaptación entre su única entrada y su salida o salidas. Redes de núcleo de banda ancha. Ingeniería Civil Electrónica – 2011

    38. Función de terminación de camino (1/2) • Fuente de terminación de camino: Función de tratamiento de transporte que acepta, a su entrada, la información característica adaptada de redes de capa cliente, añade información para permitir la supervisión del camino y presenta, a su salida, la información característica de la red de capa. • La fuente de terminación de camino puede funcionar sin ninguna entrada de la red de capa cliente. • Sumidero de terminación de camino: Función de tratamiento de transporte que acepta, a su entrada, la información característica de la red de capa, elimina la información relacionada con la supervisión del camino y presenta, a su salida, la información restante. • El sumidero de terminación de camino puede funcionar sin una salida a una red de capa de cliente. • Terminación de camino bidireccional: Función de tratamiento de transporte consistente en un par de funciones fuente y sumidero de terminación de camino situadas en la misma ubicación. Redes de núcleo de banda ancha. Ingeniería Civil Electrónica – 2011

    39. Función de terminación de camino (2/2) • Cardinalidad de función de terminación de camino: • La relación de entrada a salida de la fuente de terminación de camino es una relación de uno a muchos. • Un tren único de entrada de información adaptada se distribuye en una o más conexiones de red en la capa de servidor. • Esta relación se utiliza más generalmente en la forma de uno a uno para representar esa adición de cabecera de camino a la información adaptada que es transportada por una conexión de red. • En su forma más general, la relación se puede utilizar para representar multiplexión inversa, en la cual un tren único de alta capacidad se divide en varias conexiones de red de capacidad más baja. • La relación inversa se mantiene para la función de sumidero entre su entrada o entradas y su única salida. Redes de núcleo de banda ancha. Ingeniería Civil Electrónica – 2011

    40. 1.5 Puntos de referencia Redes de núcleo de banda ancha. Ingeniería Civil Electrónica – 2011

    41. Puntos de referencia Los puntos de referencia se forman mediante la vinculación entre entradas y salidas de funciones de tratamiento de transporte y/o entidades de transporte. Se distingue los siguientes tipos de puntos de referencia: • Punto de conexión (connection point, CP). • Punto de conexión de terminación (terminating connection point, TCP). • Punto de acceso (access point, AP). • En el cuadro de la diapositiva siguiente se muestran las vinculaciones admisibles entre parejas de funciones de tratamiento y/o entidades de transporte y los tipos específicos resultantes de puntos de referencia. Redes de núcleo de banda ancha. Ingeniería Civil Electrónica – 2011

    42. Puntos de conexión • Punto de conexión (connection point, CP). El punto en el cual la salida de una conexión atómica está unida a la entrada de otra conexión atómica. • Punto de conexión de terminación (terminating connection point, TCP). El punto en el cual la salida de una fuente de terminación de camino está unida a la entrada de la conexión de red y el punto en el cual una entrada de sumidero de terminación de camino está unida a la salida de una conexión de red. • Los CPs y TCPs pueden ser bidireccionales o unidireccionales de acuerdo con la direccionalidad de la entidad de transporte que ellos delimitan. Redes de núcleo de banda ancha. Ingeniería Civil Electrónica – 2011

    43. Punto de acceso • Punto de acceso (access point, AP): El punto en el cual la salida de la función fuente de adaptación está unida a la entrada de la función fuente de terminación de camino y el punto similar en el cual la salida de la función sumidero de terminación de camino está unida a la entrada de la función sumidero de adaptación. • Los APs pueden ser bidireccionales o unidireccionales. • El AP actúa como un punto de referencia a través del cual pasa la información adaptada a la capa servidora y en el cual es definida la relación intercapa cliente/servidora. Redes de núcleo de banda ancha. Ingeniería Civil Electrónica – 2011

    44. Significado de los puntos de conexión • Los puntos de conexión (CPs) y los puntos de terminación de conexión (TCPs) sirven como puntos de referencia dentro de una red de capa, a través de los cuales pasa la información característica. • Las asociaciones entre los puntos de referencia CPs y TCPs definen la conectividad de la red de capa. Redes de núcleo de banda ancha. Ingeniería Civil Electrónica – 2011

    45. Significado de los puntos de acceso • Los puntos de acceso (APs) marcan las fronteras funcionales entre las redes de capa de transporte, donde la información intercapa definida es transferida y donde el camino de capa servidora es delimitado. • Desde el punto de vista de la capa servidora, el AP es un destino de enrutamiento que puede soportar un camino. • Desde el punto de vista de la capa cliente, el AP representa un punto en que es posible obtener una capacidad de enlace. • La función de adaptación queda localizada entre las capas. • Desde el punto de vista de la gestión y el control, se considera convencionalmente que la función de adaptación y los APs asociados “pertenecen” a la capa servidora. • Para muchos propósitos prácticos, la frontera de la capa queda en alguna parte entre la función de adaptación y los CPs de la capa cliente. Redes de núcleo de banda ancha. Ingeniería Civil Electrónica – 2011

    46. Vinculaciones admisibles entre componentes de arquitectura y puntos de referencia resultantes Redes de núcleo de banda ancha. Ingeniería Civil Electrónica – 2011

    47. Relación de conectividad cliente/servidor entre redes de capa Camino AP AP Capa cliente Terminaciónde camino Terminaciónde camino Conexión Conexión CP CP Conexión de enlace TCP TCP Frontera convencional entre capa cliente y capa servidora Adaptaciónintercapa Adaptaciónintercapa Camino AP AP Conexiones Terminaciónde camino Terminaciónde camino TCP CP CP CP CP TCP Capa servidora Redes de núcleo de banda ancha. Ingeniería Civil Electrónica – 2011

    48. Sumidero Sumidero Vinculaciones y tipos de puntos de referencia Fuente AP AP Fuente Conexión de enlace SNC TCP CP TCP Fuente Sumidero AP: Punto de acceso (access point) CP: Punto de conexión (connection point) TCP: Punto de conexión de terminación (termination connection point) Redes de núcleo de banda ancha. Ingeniería Civil Electrónica – 2011

    49. Fin de la Sección 1COMPONENTES DE ARQUITECTURA Redes de núcleo de banda ancha. Ingeniería Civil Electrónica – 2011

    50. 2. SUBDIVISIÓN Y ESTRATIFICACIÓN DE REDES DE TRANSPORTE Redes de núcleo de banda ancha. Ingeniería Civil Electrónica – 2011
