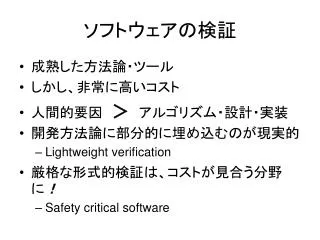

ソフトウェアの検証

  • 成熟した方法論・ツール

  • しかし、非常に高いコスト

  • 人間的要因 > アルゴリズム・設計・実装

  • 開発方法論に部分的に埋め込むのが現実的

    • Lightweight verification

  • 厳格な形式的検証は、コストが見合う分野に!

    • Safety critical software


Safety critical software l.jpg
Safety Critical Software

  • 組み込みシステム

    • 自動車・航空機・衛星

    • 医療機器

  • 制御システム

    • プラント制御

    • 鉄道制御

  • セキュリティ

    • 認証プロトコル

    • サーバ・クライアント

    • スマートカード

実時間システム

ハイブリッド・システム

Fault-tolerant, dependable

e.g., 電子商取引

リアクティブ・システム

トランザクション

Secure


Slide3 l.jpg

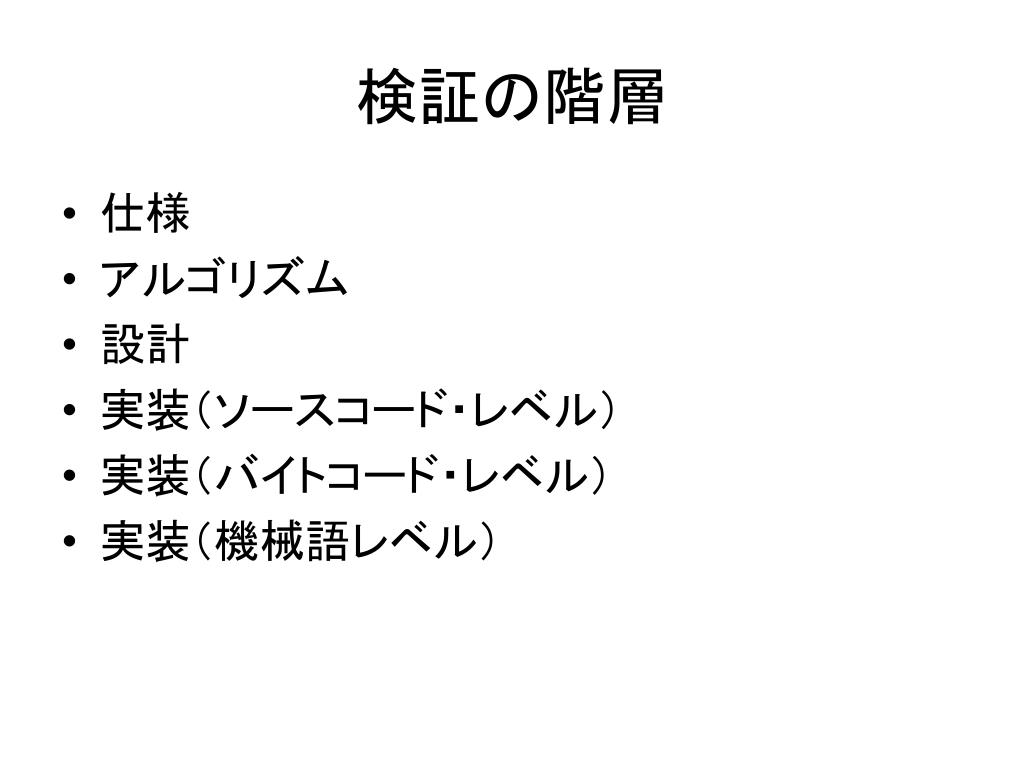

検証の階層

  • 仕様

  • アルゴリズム

  • 設計

  • 実装(ソースコード・レベル)

  • 実装(バイトコード・レベル)

  • 実装(機械語レベル)


Slide4 l.jpg
方法論・ツール

  • 証明支援系

    • 高階論理・高階型理論+帰納的定義

    • 半自動証明+対話的証明

    • 証明手続き=タクティク

  • 状態探索系・モデル検査系

    • 状態遷移系

    • 時相論理(離散・連続・確率)

    • 全自動証明

    • 静的検査を包含している。

      • dataflow analysis as model checking

  • 融合


Peterson l.jpg
例:Petersonのアルゴリズム

me = 0, 1

you = 1, 0

for (;;) {

flags[me] = true;

turn = you;

while (flags[you] == true) {

if (turn != you) break;

}

// the critical section

flags[me] = false;

// the idle part

}


Peterson6 l.jpg
Petersonのアルゴリズム

0: flags[me] = true;

1: turn = you;

2: if (flags[you] != true) goto 4;

3: if (turn != you) goto 4; else goto 2;

4: critical section;

5: flags[me] = false;

6: either goto 6 or goto 0;

  • 状態:(pc0, pc1, flags[0], flags[1], turn)

    • pc0, pc1: 0..6

    • flags[0], flags[1]: {true, false}

    • turn: {0, 1}


Peterson7 l.jpg
Petersonのアルゴリズムの正当性

  • 安全性

    二つのプロセスが同時にはcritical sectionに入らない。

    pc0=pc1=4にはならない。

  • 活性(飢餓が起きないこと)

    プロセスがヘッダ部に入ったら、

    必ずいつかはcritical sectionに入ることができる。

  • 活性が成り立つためには公平性が必要

    どちらのプロセスも必ず進んでいなければならない。

    ここでは,critical sectionで無限ループに陥らないと仮定。

  • 公平性(fairness)

    どちらのプロセスも無限回実行される。

    (unconditional fairness)


Slide8 l.jpg
例:活性の検証

  • ヘッダ部に入ったにもかかわらず、critical sectionにいつまでたっても入れないとすると、2と3を回っているはずである。このとき、 flags[you] == true と turn == you の両条件が成り立っているはずである。こちら側が2と3を回っているとき、これらの二つの変数の値は、相手側しか変えることができない。相手方では、turn != you が成り立っているので、相手側が既に2と3を回り続けていることはない。一方、6を回りつづけているとすると、flags[me] == false となっているはずである。これは、こちら側では flags[you] == false を意味するので、これもあり得ない。従って、公平性を仮定すると、相手側は2にまで至るはずである。ところが、こちらが2と3を回っているならば、flags[me] == true のはずなので、相手側では flags[you] == true となる。従って、相手側が1を実行し2に入ると、2と3を回り続けることになる。一方、こちら側は、相手が1を実行すると、turn==me となるので4に進むことができる。これは矛盾である。


Slide9 l.jpg
二つのアプローチ

  • 証明支援系(proof assistant)

    • 先のスライドのような議論を形式論理の中で行う。

      • 主として高階論理+帰納的定義

    • 処理系の中で形式的な証明を構築しチェックする。

    • 半自動的な証明機能(タクティク)

  • 状態探索系・モデル検査系(model checker)

    • 有限個の状態を機械的に網羅し、

      活性を破るような無限経路がないことを確認する。

      • 状態:(pc0, pc1, flags[0], flags[1], turn)

    • 状態の網羅⇒有限の状態遷移系(グラフ)

    • 無限経路=グラフ上のループ

    • 状態遷移系を記述する言語 ⇒ プロセス代数など

    • 状態遷移系の性質を記述する言語 ⇒ 時相論理


Temporal logic l.jpg

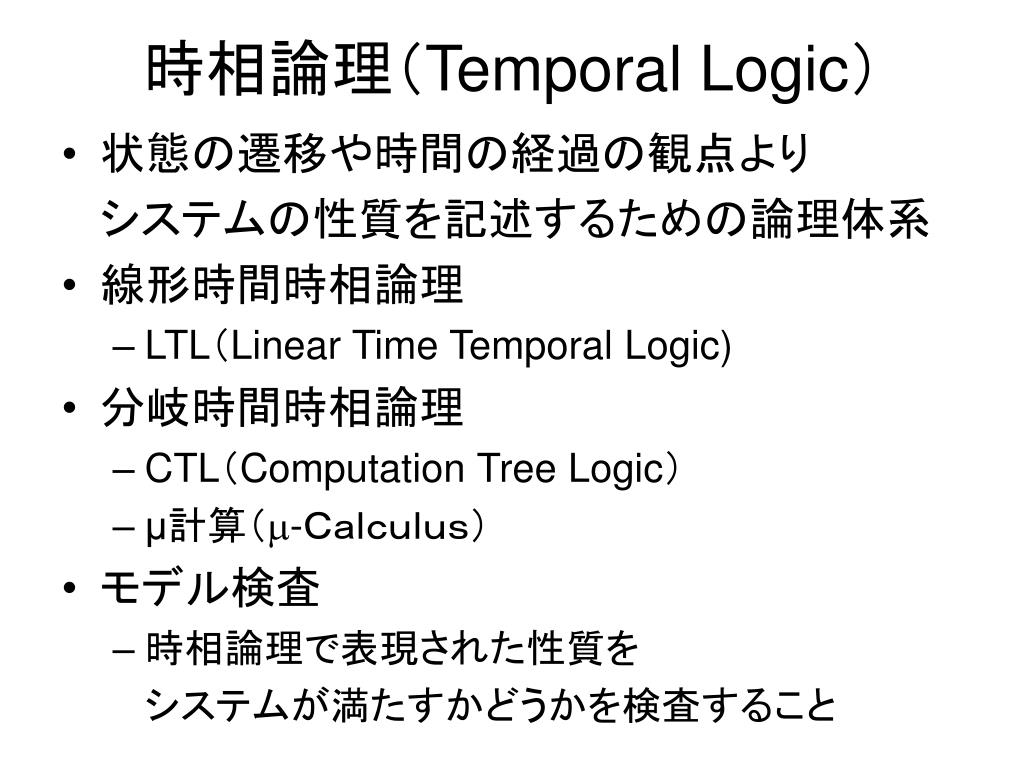

時相論理(Temporal Logic)

  • 状態の遷移や時間の経過の観点より

    システムの性質を記述するための論理体系

  • 線形時間時相論理

    • LTL(Linear Time Temporal Logic)

  • 分岐時間時相論理

    • CTL(Computation Tree Logic)

    • μ計算(m-Calculus)

  • モデル検査

    • 時相論理で表現された性質を

      システムが満たすかどうかを検査すること


Peterson11 l.jpg
Petersonのアルゴリズムの正当性の時相論理による表現

  • 安全性

    • LTL(Linear Time Temporal Logic)

      G(¬(pc0=4 ∧ pc1=4))

    • CTL(Computation Tree Logic)

      AG(¬(pc0=4 ∧ pc1=4))

  • 活性(飢餓が起きないこと)

    • LTL G(pc0=0 ⇒ F(pc0=4))

    • CTL AG(pc0=0 ⇒ AF(pc0=4))

  • 公平性(fairness)

    • LTL G(pc0=0 ⇒ F(pc0=1)) ∧ ...

    • LTLならば書けるが、CTLでは書けない。


Slide12 l.jpg
証明支援系

  • HOL高階論理

  • Isabelle高階論理, 集合論, …

  • PVS高階論理, 依存型

  • Coq高階型理論

  • 上記のシステムに共通の機構

    • 高階論理(higher-order logic)

    • 帰納的定義(inductive definition)

      • データ型

      • 述語

  • ACL2 Boyer-Moore


Slide13 l.jpg
状態探索系・モデル検査系

  • SMV CTL, BDD

  • SPIN LTL, Promela

  • Murf状態探索

  • FDR CSP

  • SAL PVSの記号モデル検査系

  • HyTech時間オートマトン

  • Uppaal時間オートマトン

  • Kronos時間オートマトン

  • PRISM確率オートマトン


Slide14 l.jpg

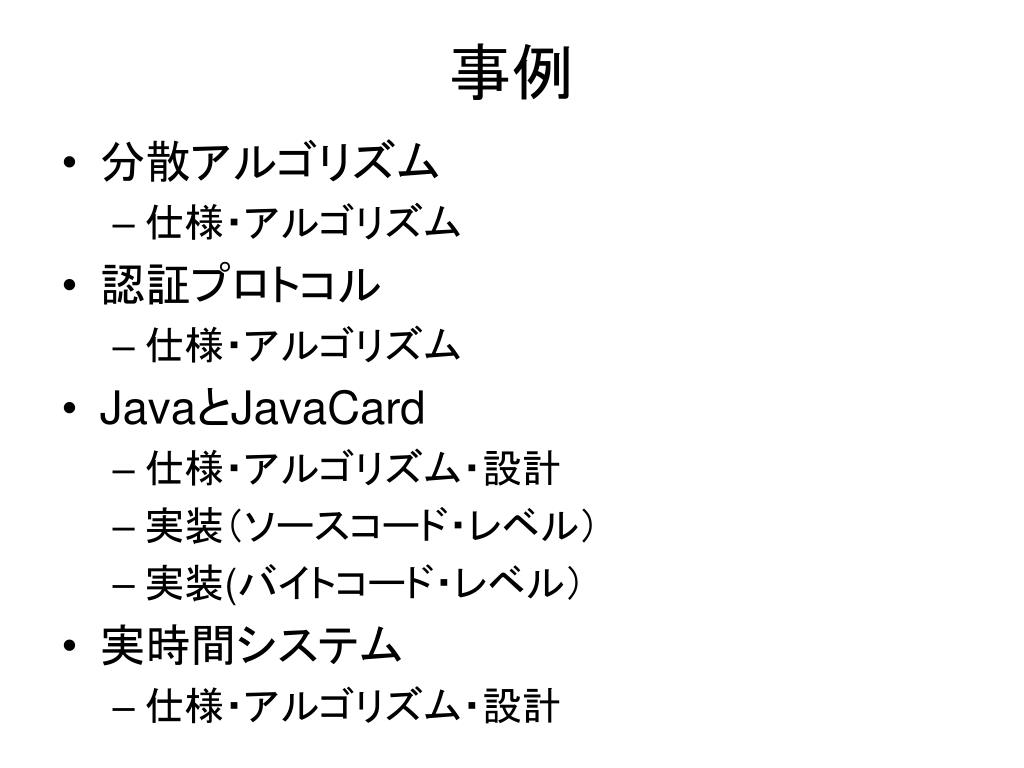

事例

  • 分散アルゴリズム

    • 仕様・アルゴリズム

  • 認証プロトコル

    • 仕様・アルゴリズム

  • JavaとJavaCard

    • 仕様・アルゴリズム・設計

    • 実装(ソースコード・レベル)

    • 実装(バイトコード・レベル)

  • 実時間システム

    • 仕様・アルゴリズム・設計


Slide15 l.jpg
分散アルゴリズム

  • 事例:Byzantine General

    • SRIのPVSによる有名なケース・スタディ

    • 将軍とn-1人の隊長

    • 将軍も含めて裏切り者がいるかもしれない。

    • 裏切っていない隊長たちがコンセンサスを得る。

  • 仮定:Oral Message

    • 故障していないプロセッサ間の通信は信頼できる。

    • メッセージの受信者は送信者を特定できる。

    • メッセージの消失を検知できる。


Byzantine general l.jpg
Byzantine General

OMBG(0)

  • 将軍はすべての隊長に命令を送る。

  • 各隊長は、命令を受信すればそれを用いる。

    命令を受信しなければ「退却」を用いる。

    OMBG(m), m>0

  • 将軍はすべての隊長に命令を送る。

  • 隊長iは、命令を受信すればそれをviとする。

    命令を受信しなければ「退却」をviとする。

    隊長iは、他のn-2人の隊長に対して、

    将軍となってOMBG(m-1)を実行する。

  • ステップ2でOMBG(m-1)の実行により

    隊長j(j≠i)から受信した命令をvjとする。

    命令を受信しなければ「退却」 をvjとする。

    隊長iは、v1,…,vn-1で多数決を行い、その結果を用いる。


Ombg m l.jpg
OMBG(m)の性質

  • 裏切り者の数が高々kで、n>2k+mのとき、

    将軍が裏切り者でなければ、

    裏切り者でない隊長は将軍の命令を用いる。

  • 裏切り者の数が高々mで、n>3mのとき、

    裏切り者でない隊長は同じ命令を用いる。

  • 形式的証明:10年以上の長い歴史

    • Boyer-Moore, EHDM, PVS, …(証明支援系)

  • 後の形式的証明へ継承

    • Byzantine fault-tolerant clock synchronization

    • TTA(Time Triggered Architecture)


Slide18 l.jpg

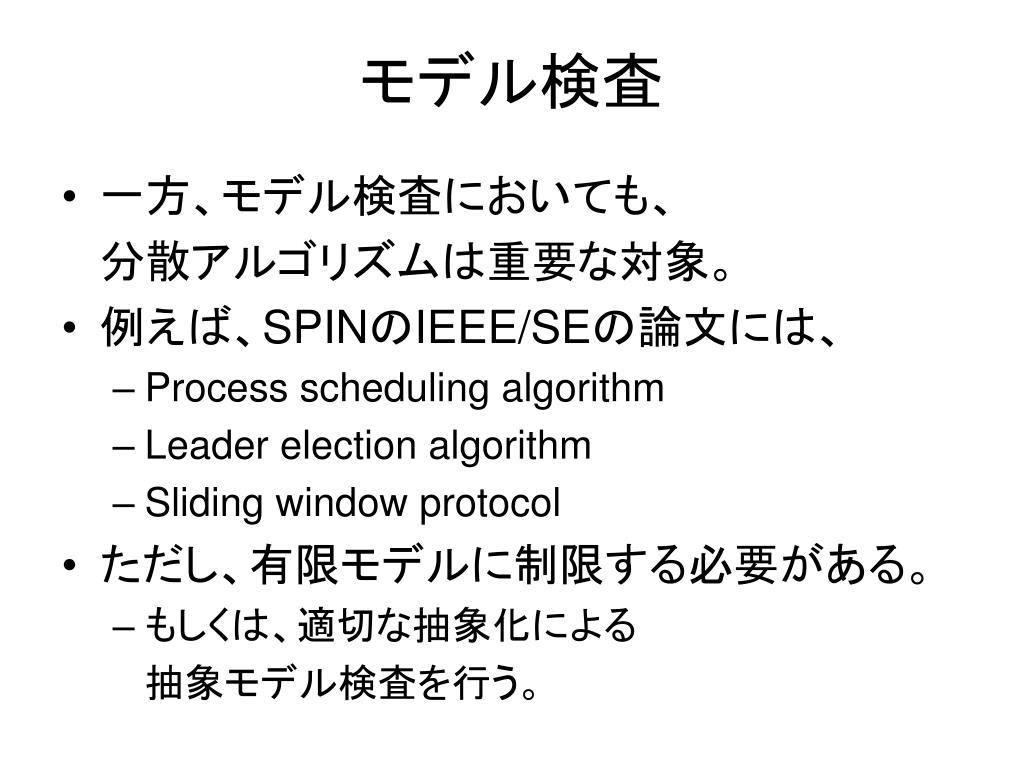

モデル検査

  • 一方、モデル検査においても、

    分散アルゴリズムは重要な対象。

  • 例えば、SPINのIEEE/SEの論文には、

    • Process scheduling algorithm

    • Leader election algorithm

    • Sliding window protocol

  • ただし、有限モデルに制限する必要がある。

    • もしくは、適切な抽象化による

      抽象モデル検査を行う。


Slide19 l.jpg

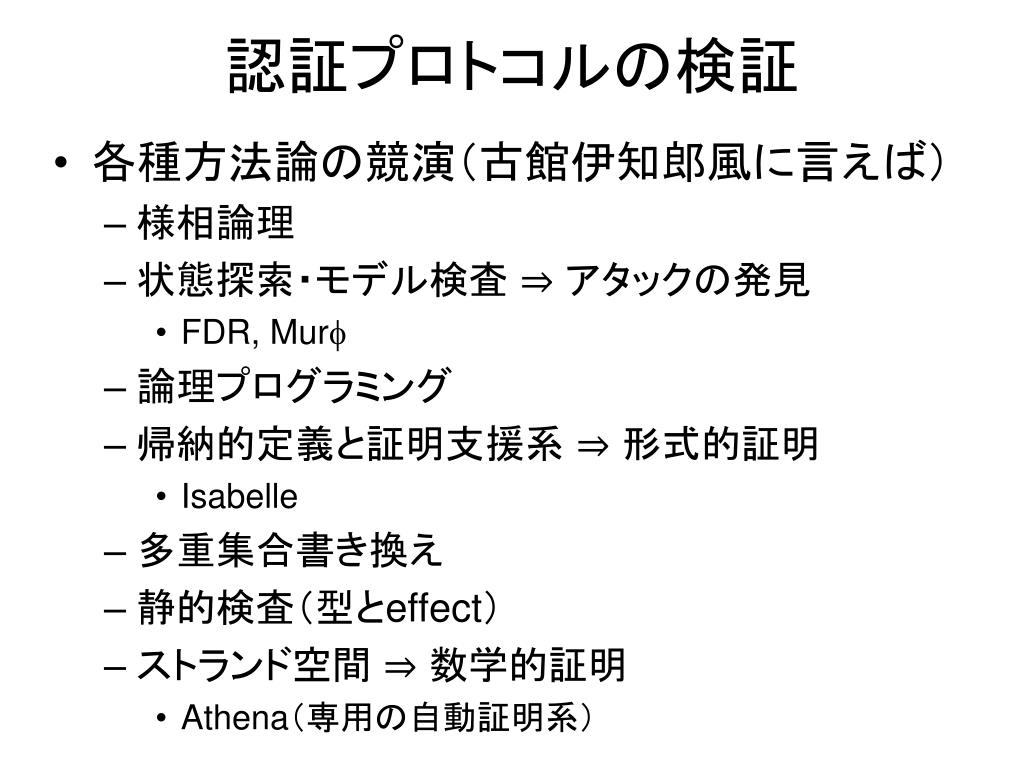

認証プロトコルの検証

  • 各種方法論の競演(古館伊知郎風に言えば)

    • 様相論理

    • 状態探索・モデル検査 ⇒ アタックの発見

      • FDR, Murf

    • 論理プログラミング

    • 帰納的定義と証明支援系 ⇒ 形式的証明

      • Isabelle

    • 多重集合書き換え

    • 静的検査(型とeffect)

    • ストランド空間 ⇒ 数学的証明

      • Athena(専用の自動証明系)


Slide20 l.jpg

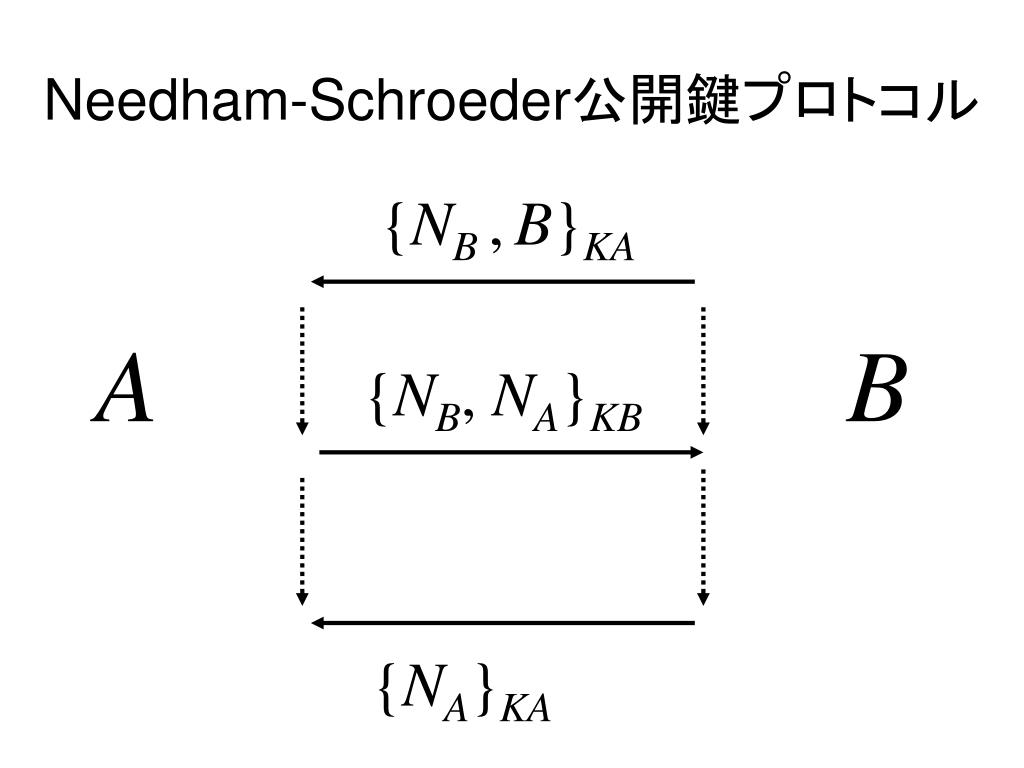

Needham-Schroeder公開鍵プロトコル

{NB ,B}KA

A

B

{NB, NA}KB

{NA}KA


Slide21 l.jpg

Loweのアタック

{NB ,B}KA

{NB ,B}KC

C

A

B

{NB, NA}KB

{NB, NA}KB

C

{NA}KA

{NA}KC


Slide22 l.jpg
Loweのアタック

  • Bが不用意に信頼できない主体Cと

    プロトコルを開始してしまう。

  • Aは、Bと通信していると信じている。

  • しかし、ノンスはCに漏洩してしまっている。

  • Loweは、FDRを用いてこのようなアタックの

    存在を発見したとされている。

  • 実は、その前に手作業で発見していた。


Slide23 l.jpg
Javaの形式化と検証

  • ここでも各種方法論の競演

  • 証明支援系

    • Isabelle, ACL2, …

    • Java言語の操作的意味論・型システム・コンパイラ

      • インヘリタンス、インタフェース

  • 静的解析 … 型システム

    • JVM言語の型システム

      • サブルーチン、オブジェクト初期化、クラスローダ

    • Java言語のソースコードの静的検査

      • ESC/Java

  • 時相論理

    • セキュリティ・マネージャの形式化

  • モデル検査 … バイトコードのモデル検査


Javacard l.jpg
JavaCardの形式化と検証

  • Javaの形式化と検証に加えて

  • ヨーロッパのプロジェクト

    • VerifiCard

      • University of Nijmegen, The Netherlands (Coordination)

      • INRIA, France

      • Technical University of Munich, Germany

      • University of Kaiserslautern, Germany

      • Swedish Institute of Computer Science, Sweden

      • SchlumbergerSema

    • INRIAの旧プロジェクト

  • 証明支援系

    • JCVMの形式化

      • CertiCarte

        • Coq

        • Offensive and Defensive Virtual Machine

        • ByteCode Verifier

        • コンテキスト・スイッチ


Javacard25 l.jpg
JavaCardの形式化と検証

  • 仕様記述言語

    • JaKarTaプロジェクト

      • CertiCarteから発展

      • JSL(JaKarTa Specification Langauage)

        • JMLに発展したのか?

    • LOOPプロジェクト

      • JML(Java Modeling Language)

      • Hoare論理の再来

      • Proof obligationをPVSもしくはIsabelleへ変換

      • APIの仕様記述と検証

        • AbstractCollection

        • AID

        • JCSystem

          • ファイアウォール、トランザクション、トランジェント・オブジェクト

      • Transacted memory


Javacard26 l.jpg

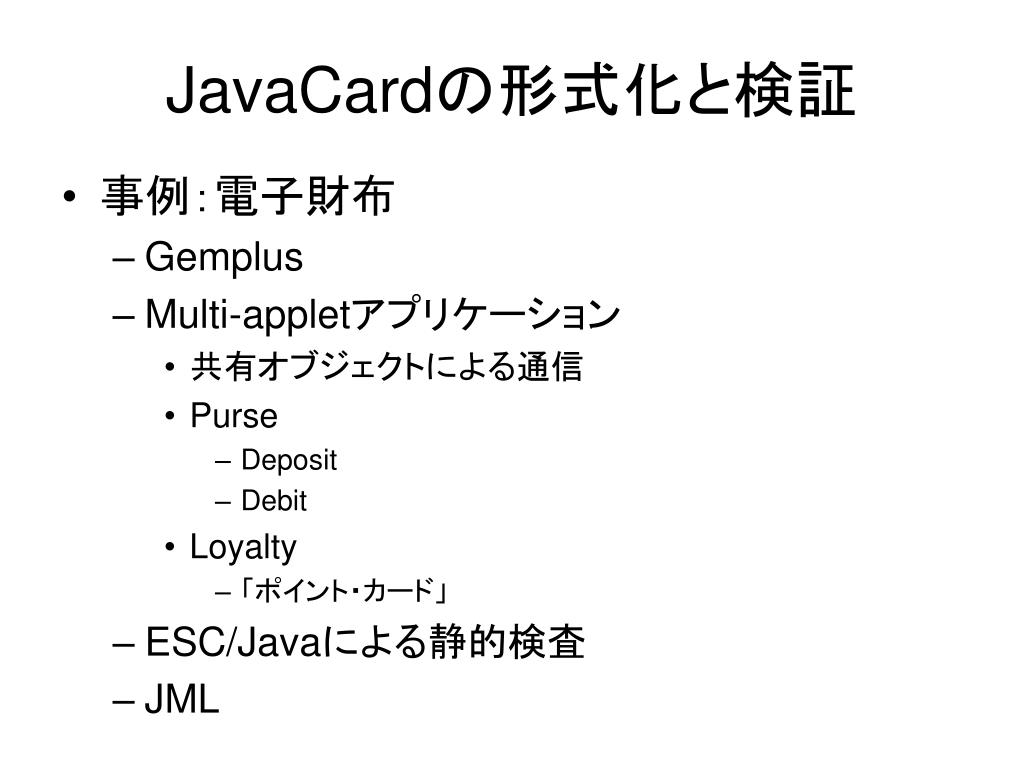

JavaCardの形式化と検証

  • 事例:電子財布

    • Gemplus

    • Multi-appletアプリケーション

      • 共有オブジェクトによる通信

      • Purse

        • Deposit

        • Debit

      • Loyalty

        • 「ポイント・カード」

    • ESC/Javaによる静的検査

    • JML


Slide27 l.jpg
実時間システム

  • 事例:Byzantine clock synchronization

    各プロセスは、すべてのプロセスのクロックの値を読み込み、自分のクロックをそれらの値の平均にセットする。ただし、平均を計算する際には、自分のクロック値に対してδより大きくずれているクロック値は無視して、その代わりに自分のクロック値を用いる。

  • 形式的証明:やはり10年以上の長い歴史

    • EHDM, PVS, …(証明支援系)

  • TTAなどの基礎


Slide28 l.jpg
時間オートマトンのモデル検査

  • 一方、モデル検査においても、

    実時間システムの検証技術の研究が活発。

  • 様々な実時間システム

    • 時間オートマトン(timed automaton)

    • ハイブリッド・オートマトン(hybrid automaton)

    • 時間ペトリネット

    • 時間付き多重集合書き換え

  • 実時間を扱う時相論理

    • TCTL

  • 多くのモデル検査系


Slide29 l.jpg

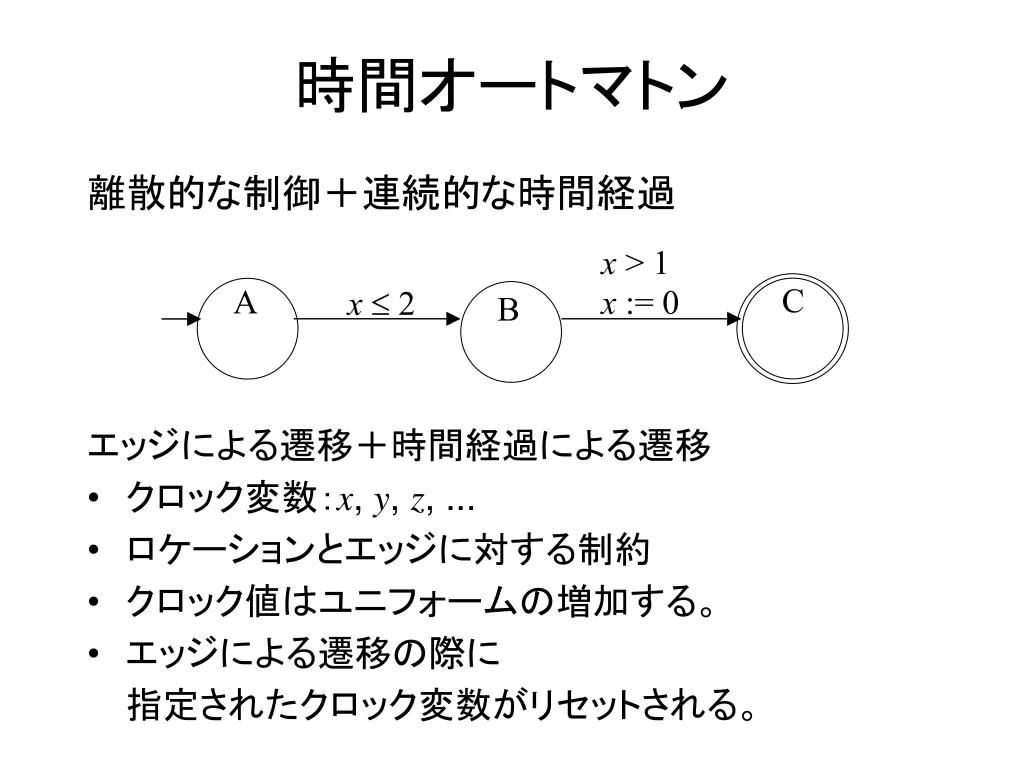

時間オートマトン

離散的な制御+連続的な時間経過

エッジによる遷移+時間経過による遷移

  • クロック変数:x, y, z, ...

  • ロケーションとエッジに対する制約

  • クロック値はユニフォームの増加する。

  • エッジによる遷移の際に

    指定されたクロック変数がリセットされる。

x > 1

x := 0

C

A

x 2

B


Uppaal l.jpg
事例:Uppaalから

  • Bang & Olufsen Audio/Video Protocol

  • Bang & Olufsen Power Down Protocol

  • Bounded Retransmission Protocol

  • Collision Avoidance Protocol

  • Gearbox Controller

  • LEGOョ MINDSTROMSTM Systems - Control Program Synthesis

  • LEGOョ MINDSTROMSTM Systems - Verification of RCXTM Systems

  • Lip Synchronization Algorithm

  • Multimedia Stream

  • Mutual Exclusion Protocol

  • Philips Audio Protocol

  • Philips Audio Protocol with Bus Collision

  • TDMA Protocol Start-Up Mechanism
