slide1

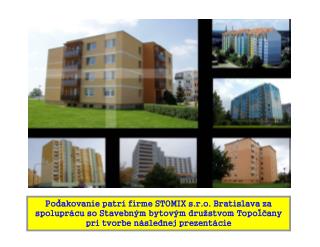

Poďakovanie patrí firme STOMIX s.r.o. Bratislava za spoluprácu so Stavebným bytovým družstvom Topoľčany pri tvorbe následnej prezentácie

slide2

POUŽÍVANÉ SKRATKY

    • ETICS - Vonkajší tepelno izolačný kompozitný systém (External Thermal Insulation Composite Systém)
    • ETAG - Riadiace pokyny pre európske technické schválenie
        • (Guideline for European Technical Approval)
    • EPS    - Penový polystyrén (Expanded PolyStyren)
  • MW    - Minerálna vlna (Mineral Wool)
slide3

ETICS s označením C E splňuje požiadavky harmonizovanej

  • technickej špecifikácie a umožňuje teda splnenie základných požiadaviek na stavby podľa Smernice Rady
          • 89/106/EHS.
    • Ukazatele vlastností ETICS získané pri hodnotení podľa harmonizovanej technickej špecifikácie umožňujú optimálny výber ETICS pre konkrétne podmienky.
    • ETICS s označením C E má pozitívne overený predpoklad životnosti minimálne 25 rokov.
  • Spoločnost STOMIX,spol. s r.o. dodává na trh iba systémy s európskym preukazom zhody (označenie CE)
        • a v roku 2005
      • se stala ich prvým držiteľom v ČR
slide5

Za skladaný systém sa tiež považuje materiál od jedného výrobcu necertifikovaný v systéme. Názov sytému nie je STOMIX, TERRANOVA, BAUMIT, ale:

slide7

VOLBA VARIANTY ETICS

  • Mimo parametrov stability, reakcie na oheň Kategória odolnosti proti mechanickému poškodeniu podľa ETAG 004
slide11

"DÝCHANIE" KONŠTRUKCIÍ

    • Je nezmyslené tvrdiť, že zateplenie bráni „dýchaniu " konštrukcií. Tzv. „dýchanie" sa nemôže týkať výmeny vzduchu v miestnosti. Nepriesvitné stavebné konštrukcie ovplyvňujú menej ako jednotkami percent celkovú výmenu vzduchu. Túto výmenu zaisťujú funkčné špáry okien, dverí a vetranie pri krátkodobom ovorení okien, prípadne technologické zariadenia (napr. digestor, vzduchotechnika). Ostatné konštrukcie a špáry nesmú výmenu vzduchu zaisťovať.
      • „Dýchanie" však môžeme chápať ako odozvu povrchu konštrukcie na zmenu vlhkosti vnútorného vzduchu.
        • Pri vonkajšom zateplení vnútorné vrstvy konštrukcie naďalej reagujú na zmeny vlhkosti vnútorného vzduchu svojou nezmenenou povrchovou vrstvou - konštrukcia „dýcha" rovnako ako predtým.
slide15

ľ; ;v'" v-.%'/'V* ■-"■:'n".1 :/■■"'.' ^

• ■■■-■■ ■• /l-; > •-

4 hT i

LEPENIE DOSIEK

slide18

Pripevňovanie ETICS lepením a hmoždinkami

    • 1. Rovinnosť podkladu < 20 mm/m
          • 2. Prídržnosť lepiacej hmoty k podkladu 200 kPa, minimálne 80kPa
    • 3. MW dosky s kolmou orientáciou vlákien se lepí celoplošne
    • 4. Minimálne 20% povrchu dosky tepelnej izolácie musí byť
    • spojené lepiacou hmotou s podkladom
        • 5. Kotvenie hmoždinkami je možné robiť pred alebo prípadne bezprostredne pri vytvorení základnej vrstvy - je určené v stavebnej dokumentácii - vychádza zo statického návrhu
        • 6. V súčastnosti je možné navrhovať tieto hmoždinky - Ejotherm ST U, PTH, PTH-L, PTH-KZ, PTH-KZL
slide20

Riešenie detailov

ETICS v oblasti parapetu

ETICS v oblasti okenného nadpražia

slide23

1.Druh, počet, dĺžku kotvenia a rozmiestnenie hmoždiniek v ploche dosiek tepelnej izolácie a v mieste ich stykov a v ploche vrstvy tepelno izolačného materiálu určuje projektová alebo stavebná dokumentácia, v súlade so špecifikáciou ETICS.

      • Určenie druhu, počtu a rozmiestnenie hmoždinek vychádza z podmienok a výsledkov skúšok, ktoré súvisia so stabilitou systému na podklade podle ETAG 004 (prípadne z výsledkov skúšok podľa STN EN 13495 v oblasti stability ETICS pri saní vetrom) a z podmienok a výsledkov skúšok hmoždinek podľe ETAG 014. Hmoždinky sa obvykle umiesňujú ako v mieste stykov rohov dosiek tepelnej izolácie, tak v ploche týchto dosiek.
  • 2.Kotvenie je možné robiť pred alebo po nanesení základnej vrstvy
    • 3.U dosiek z minerálnej vlny s pozdĺžnou orientáciou vlákien se požaduje použitie hmoždinek vždy.
    • 4.Hmoždinky sa osadzujú po 2 dňoch po nalepení dosiek tepelnej izolácie( resp. podľa technologickej prestávky určenej výrobcom) a pred prevedením základnej vrstvy. Maximálna doba vystavenia hmoždinek UV žiareniu, tj. doba po ktorú nebudú kryté ďalšími vrstvami systému, činí 6 týždňov. Táto doba nesmie byť prekročená.
slide24

Najčastejšie chyby v technickej príprave

    • Nevypracovanie projektovej dokumentácie zateplenia a prípadných súvisejúcich úprav
    • obvykle chýba diagnostika stávajúceho stavu objektu, statické a tepelno technické posúdenia, poprípade energetický audit, hľadisko požiarnej ochrany, konkretizácia typu kontaktného tepelnoizolačného systému, rozsah prevádzaných úprav.
    • nedosiahnutie tepelno technických prínosov, možné problémy tepelných mostov a pod.).
  • Používanie materiálov nesúrodo skladaných od rôznych
    • výrobcov alebo materiálov od jedného výrobcu, ktoré
  • nespĺňajú zákonné podmienky
  • prevedenie realizácie zateplenianezaškolenou firmou, nedodrženie technologickýchpostupov
  • strata garancie výrobcu
  • vysoká pravdepodobnost nižšej životnosti ( často i rádovo)
