TERMINOLOGIA BASICA

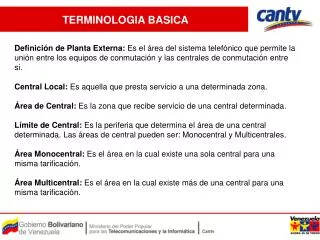

1. TERMINOLOGIA BASICA Definición de Planta Externa: Es el área del sistema telefónico que permite la unión entre los equipos de conmutación y las centrales de conmutación entre si. Central Local: Es aquella que presta servicio a una determinada zona. Área de Central: Es la zona que recibe servicio de una central determinada. Límite de Central: Es la periferia que determina el área de una central determinada. Las áreas de central pueden ser: Monocentral y Multicentrales. Área Monocentral: Es el área en la cual existe una sola central para una misma tarificación. Área Multicentral: Es el área en la cual existe más de una central para una misma tarificación.

2. TERMINOLOGIA BASICA Cable Telefónico: Es aquel que agrupa un conjunto de conductores, los cuales tienen como función interconectar las partes de la red telefónica, los hay desde 10 pares hasta 2000 pares. Conductores: Son los transmisores de la energía sonora. Generalmente son de cobre, pero de diferentes diámetros: 0,4mm; 0,5mm; 0,7mm; 0,8mm; 0,9mm. Par telefónico: Es un circuito de dos conductores que permite el flujo de la energía sonora entre dos puntos. Aislamiento de los Conductores: Para materiales plásticos el aislante está constituido por polietileno PTH o cloruro de Polivinilo PVC, polipropileno y neopreno. Cubierta de los cables: Según el tipo de cable está constituido por materiales plásticos PVC o polietileno. Red Urbana: Es el conjunto formado por los enlaces entre los abonados y la central (diferentes tipos de cable de la red) y entre centrales (Cable Troncal).

3. TERMINOLOGIA BASICA Mangas: Son cajas especiales que están cerradas, pero que se abren fácilmente, con forma cilíndrica y en ella está la unión de los conductores (pares) del cable de la red. Estas son necesarias para darle continuidad y protección a un determinado cable y debe tener un Sistemas de Puesta a Tierra de 25 . Tanques: Al igual que las tanquillas son cavidades , pero de tamaño mayor, destinados a facilitar los trabajos de empalmes de cables, cambios de dirección, etc. La constitución de los tanques es muy similar a la de la tanquilla con la diferencia de que sus paredes son de ladrillo doble, y tienen además una losa de concreto armado, en la cual se coloca la tapa metálica que se utiliza para visitar su interior. Tanquilla: Son cavidades generalmente de dimensiones pequeñas y destinadas a facilitar los trabajos de empalmes en los cables (mangas) cambios de dirección, etc., se usan en la red secundaria, para de allí sacar el servicio para las casas y edificios.

4. TERMINOLOGIA BASICA Uniones o Empalmes: Se llama así al conjunto de operaciones que es necesario realizar para dar continuidad a los conductores, al aislamiento y a la cubierta de los cables, manteniendo inalterados las características. Los empalmes son realizados por necesidades de fabricación, de transporte o tendido de cables. Esto último viene constituido por varios tramos de longitud, los cuales se deben empalmar entre sí. POTS: Plain Ordinary Telephone Service: Servicio de Telefonía Básica Antiguo.

5. ESTRUCTURA GENERALES DE LA RED Una línea telefónica de abonados, está formada por un circuito de dos hilos, al que se denomina normalmente “par”, ubicado entre el Distribuidor Principal (DP) de la Central y el Aparato Telefónico. Todos los abonados están unidos a la Central mediante pares. Por razones de economía estos pares se agrupan en un cable cuya capacidad es el número de pares que posea. Este cable sale del DP de la Central y llega a un Punto de Distribución, de donde se ramifica hacia los abonados, Dependiendo de la forma como se agrupan estos puntos de distribución, las redes en la Compañía de Telefonía Pública Alámbrica de Venezuela, se clasifican en dos tipos: Redes Directas y Redes Flexibles.

6. ESTRUCTURA GENERALES DE LA RED Aparato Telefónico Cable “x” pares Línea de Abonado CENTRAL PUNTO DE DISTRIBUCCION Aparato Telefónico

7. ESTRUCTURA GENERALES DE LA RED Red Directa o Red Rígida: En este tipo de red los conductores se prolongan eléctricamente de una sección de cable a otra mediante empalmes, de este modo todos los pares quedan directamente ligados desde el DP de la Central hasta el Punto de Distribución, Este tipo de red es económica en zonas de densidad telefónica muy reducida o en zonas urbanas muy cercanas a la central. Sus ventajas estriban en una mayor economía en los puntos de distribución (no necesitan armarios o cajas especiales de distribución), menor probabilidad de averías y simplicidad de registros. Los registros consisten básicamente en obtener y actualizar los datos que nos permitirán analizar las necesidades de servicio, tanto actuales como futuras, de la zona o población a proveer de servicio o ampliar el existente. Sus inconvenientes estriban en que toda reorganización de los pares en los empalmes entraña un trabajo considerable por lo cual es necesario prever un número elevado de pares de reserva, con la consiguiente inmovilización costosa del cobre.

8. ESTRUCTURA GENERALES DE LA RED

9. ESTRUCTURA GENERALES DE LA RED Este tipo de red es económica en zonas de densidad telefónica muy reducida o en zonas urbanas muy cercanas a la central. Sus ventajas estriban en una mayor economía en los puntos de distribución (no necesitan armarios o cajas especiales de distribución), menor probabilidad de averías y simplicidad de registros. Los registros consisten básicamente en obtener y actualizar los datos que nos permitirán analizar las necesidades de servicio, tanto actuales como futuras, de la zona o población a proveer de servicio o ampliar el existente. Sus inconvenientes estriban en que toda reorganización de los pares en los empalmes entraña un trabajo considerable por lo cual es necesario prever un número elevado de pares de reserva, con la consiguiente inmovilización costosa del cobre.

10. ESTRUCTURA GENERALES DE LA RED Redes Flexibles: Se denominan Redes Flexibles aquellas redes en las cuales el recorrido del cable desde el DP de la central hasta el teléfono del abonado tiene dos o más puntos de distribución (Armario de Distribución Secundario, Terminal),

11. ESTRUCTURA GENERALES DE LA RED ADS: Armario de Distribución Secundario La Red Flexible tiene las siguientes ventajas: .- Las secciones de la red pueden ampliarse independientemente, lo que permite hacer frente con mayor facilidad a situaciones imprevistas. .-Existe la facilidad de hacer mediciones y desconexiones en los puntos de distribución, lo cual facilita la localización de averías. .- Permiten una utilización más completa de los pares disponibles en los cables principales, antes de proceder a la instalación de nuevos cables, lo cual es muy importante en zonas de desarrollo lento.

12. ESTRUCTURA GENERALES DE LA RED .- Cuando hay que tender nuevos cables, el método del empalme resulta más sencillo ya que todos los cables terminan en los Puntos de Distribución. .- La ubicación de un abonado en una zona puede cambiar dentro de la misma zona y con solo cambiar el par de la Red Secundaria se realiza la mudanza de teléfono; también se presenta el caso de como la Red Primaria o Red Secundaria o Red Local tienen mayor número de pares existe mayor probabilidad de instalar un teléfono en una zona siempre que existan pares disponibles de la Red Central.

13. ESTRUCTURA GENERALES DE LA RED Elementos de la red telefónica A lo largo del recorrido del cable desde el DP hasta llegar al teléfono hay una serie de elementos diferenciados con funciones específicas, los cuales son: DP: Es el órgano de conexión entre la central telefónica y la red de Planta Externa, el cual permite: Que la conexión establezca correspondencia entre los pares de los cables de la Red Urbana y los números telefónicos, de acuerdo a una asignación preestablecida. La conexión entre los pares de los cables troncales y los juegos de reles entrantes (FIRes) y salientes (FURes), a fin de interconectar entre si las centrales telefónicas semielectrónicas, por ejemplo del tipo ARF-102 de la Ericsson. La interconexión de pares con fines diversos, tales como: Líneas de Tx de Datos (Líneas Dedicadas) a través de MODEM o utilizar la tecnología denominada XDSL, específicamente HDSL (Línea de subscriptor Digital de Alta Velocidad) para un E1 o ADSL (Línea del Subscriptor Digital Asimétrica) para la Internet rápida.

14. ESTRUCTURA GENERALES DE LA RED Generalmente el DP está constituido por un armazón metálico de barras horizontales y verticales. El armazón soporta las Regletas Verticales a las cuales llegan los cables de la red, y las regletas Horizontales a las cuales llegan los cables de la central. El DP cuenta con órganos de protección contra las descargas de corriente y sobre tensión en las líneas de los subscriptores y en los cables troncales. Estos dispositivos se enchufan sobre las espigas de las regletas de Planta Externa, tanto en las que van hacia los números, como las que van hacia los pares. Existen 2 clases de dispositivos de protección: Bobinas Térmicas y Carbones. Bobinas Térmicas y Carbones: Son los dispositivos ubicados en el sector de la regleta que va hacia los números, y su función consiste en derivar a tierra las sobre tensiones. Regletas Horizontales: Son los puntos de conexión de salida de los cables que van hacia el automático (Central de Cx) y cumplen con las siguientes funciones: Es un punto de prueba para el equipo de conmutación. Es un punto de bloqueo hacia la red Es un punto donde se indica la numeración del teléfono. Es un punto donde sale el puente que enlaza las regletas verticales (jumper).

15. ESTRUCTURA GENERALES DE LA RED • Regletas Verticales: Son los puntos de conexión de llegada de los cables de la red y cumplen con las siguientes funciones: • Es un punto de la red donde está indicada la cuenta del cable. • Es un punto de prueba hacia la red • Es un punto de bloqueo hacia la red. • Es un punto de protección contra altas corrientes, altas tensiones y corrientes moderadas por largo tiempo. • Cable: Es el medio físico a través del cual se permiten las comunicaciones. Por las funciones que realicen dentro de la red, a los cables se les asignan las siguientes denominaciones: • Cable Troncal (CTK): Es el cable que va desde el DP de una central al DP de otra central. Los pares contenidos en estos cables, reciben el nombre de Pares Troncales (P.T.) • 2. Cables Central (C.C.): Es el cable que va desde el DP hasta el ADP o al ADS. Los pares contenidos en estos cables reciben el nombre de Pares Centrales (P.C.).

16. ESTRUCTURA GENERALES DE LA RED 3. Cable Primario (C.P.): Cable que va desde el ADP al ADS. Los pares contenidos en estos cables reciben el nombre de Pares Primarios (P.P.). 4. Cable Secundario (C.S.): Cable que va desde el ADP hasta los terminales (Punto de Dispersión de donde salen los cables ramales que van al abonado). A los pares de este cable se les denomina Pares Secundarios (P.S.). 5. Cable Local (C.L.): Cable que va desde el ADS hasta los terminales. A los pares de este cable se les denomina Pares Locales (P.L.). 6. Cable Directo (C.D.): Cable que va desde el DP de la central hasta los terminales. A los pares de este cable se les denomina Pares Directos (P.D.). 7. Cable Ramal: Cable que sale de los terminales y llega al interior del local o residencia donde se va a instalar el teléfono.

17. ESTRUCTURA GENERALES DE LA RED

18. ESTRUCTURA GENERALES DE LA RED Armarios de Distribución: Estos armarios están constituidos por un conjunto de regletas debidamente dispuestas y protegidas por una Caja Metálica, muy robusta cerrada herméticamente por una puerta a la cual concurren cables de entrada y parten cables de salida. El puenteado para la continuidad del par telefónico, se establece a través de cortos trozos de par telefónico denominados “jumper”, los cuales son fijados por sus extremos a las regletas. La potencialidad del armario está constituida por el número de pares de entrada, más el número de pares de salida. Ejemplo: 100/200. Los Armarios de Distribución pueden ser: ADP y/o ADS, los cuales constituyen la característica más importante de las Redes Flexibles. A.D.P.: Este armario está constituido por un conjunto de regletas debidamente dispuestas y protegidas por una Caja Metálica, a la cual concurren los Cables Centrales que luego han de distribuirse en Cables Primarios y/o Secundarios. Un primer grupo de regletas, contiene los extremos finales de los Pares Centrales que convergen en el A.D.P. Un segundo grupo, contiene los extremos iniciales de los Pares Primarios y/o Secundarios que parten de este armario.

19. ESTRUCTURA GENERALES DE LA RED Continuidad de Pares Telefónicos a través de jumper en el ADP

20. ESTRUCTURA GENERALES DE LA RED • A.D.S.: Este armario está constituido por los mismos elementos que constituyen a un A.D.P., sus regletas están dispuestas de una manera análoga a la descrita para este último. La diferencia fundamental consiste, en que dentro de un A.D.S. se efectúa el enlace de los Pares Primarios o de los Pares Centrales, que a él llegan con los Pares Locales, que en él se originan. Ver figura Figura . Continuidad de pares Telefónicos a través de Jumper en el ADS

21. ESTRUCTURA GENERALES DE LA RED Terminal: Un terminal está constituido por una regleta, donde se conectan los extremos finales de los pares telefónicos de la Red de Distribución (cables directos, locales y secundarios), y los extremos iniciales de la Red de Dispersión (cables ramales). Puede decirse entonces que, en los terminales tiene su término la Red de Distribución y su comienzo la Red de Dispersión. Los terminales pueden ser: De Poste: Cuando están sujetos a postes. De Columna: Cuando están contenidos en columnas empotradas. De Fachada: cuando son fijados a las fachadas de las casas. De Edif. (FXB): Cuando se trata del terminal colocado dentro de un edificio en un compartimiento especial.

22. ESTRUCTURA GENERALES DE LA RED Identificación de los elementos de la red En una red de cables, existe cierta cantidad de armarios (ADP, ADS), terminales y cables, en una gran variedad de tamaño y relacionados entre si; de acuerdo al sistema de distribución. Para efecto de mantenimiento y operación de las redes se hace necesario llevar un registro tanto de los componentes de la red, como de la distribución de los pares en cada cable y en los componentes. Identificación de las Redes: Todos los pares en la red de cables están numerados. La numeración del par en el cable es la posición que ocupa este dentro del cable, de acuerdo a una cierta secuencia establecida para el cable. Cada una de las partes de la red de cable tiene una numeración independiente de otras partes de la red, es decir, existe una numeración para la red central, otra para la red primaria, etc. Identificación de la Red Troncal: La identificación de los cables troncales se hace asignándole los nombres correspondientes a las centrales que enlaza, seguido de un número que nos indica cuantos troncales existen para ese momento entre esas dos centrales. Además se coloca la capacidad y la cuenta del cable, Ver Figura

23. ESTRUCTURA GENERALES DE LA RED Identificación de la Red Troncal Identificación de la Red Central: Se denomina Red Central a aquella porción de la Red de Planta Externa constituida por un conjunto de Cables Centrales. La identificación de los Cables Centrales, se efectúa numéricamente y siguiendo el orden de acomodo en el DP. Se numera cada cable que sale del DP de la central y va un A.D.S. o A.D.P., con el símbolo C.C., con un número distintivo, con la capacidad y la cuenta del cable, Ver Figura

24. ESTRUCTURA GENERALES DE LA RED Identificación de la Red Central

25. Identificación de la Red Primaria: Se denomina Red Primaria, a la porción de la Red de Planta Externa constituida por el conjunto de CP. La identificación de los CP se efectúa numéricamente y siguiendo el orden de acomodo en el ADP. Se numera cada cable C.P., que sale del ADP, y llega a un ADS, con un número distintivo que indique la capacidad y la cuenta del cable. Identificación de la Red Primaria ESTRUCTURA GENERALES DE LA RED

26. Identificación de la Red Primaria: Se denomina Red Primaria, a la porción de la Red de Planta Externa constituida por el conjunto de CP. La identificación de los CP se efectúa numéricamente y siguiendo el orden de acomodo en el ADP. Se numera cada cable C.P., que sale del ADP, y llega a un ADS, con un número distintivo que indique la capacidad y la cuenta del cable. Identificación de la Red Primaria ESTRUCTURA GENERALES DE LA RED

27. Identificación de la Red Local: Se denomina Red Local a aquella porción de la Red de Planta Externa formada por el conjunto de cables locales. La identificación de los cables se efectúa por la cuenta de sus pares, es decir, por la numeración consecutiva que se da a los pares del cable. el cable se va ramificando en diversos terminales, cada parte de este cable entre dos terminales tendrá una cierta capacidad, la cual ira decreciendo en número de pares a medida que vaya alimentando a los terminales. ESTRUCTURA GENERALES DE LA RED

28. Existen dos criterios usados en la numeración de la Red Local (se aplican también en la Red Directa y Secundaria), ellos son: a) Los terminales más alejados del armario o de la central (en caso de Red Directa) tienen los números más bajos. b) La numeración se hace siguiendo un sentido determinado. En esta figura se observa que se ha identificado a los terminales, y el número que lo etiqueta es el número que corresponde al primer par de la cuenta. ESTRUCTURA GENERALES DE LA RED

29. Identificación de los Armarios de Distribución: Redes con ADP y con ADS: para los ADP la identificación es alfabética y se hace a partir de la letra B. Para los ADS alimentados con cables de la Red Primaria, se identifican con la letra mayúscula del ADP, que los alimenta y un número adicional que permita identificar el ADS, dentro del conjunto de los que dependen del mismo ADP. Además de los expuesto anteriormente a cada armario se le coloca la capacidad de pares que puede alojar. ESTRUCTURA GENERALES DE LA RED

30. Redes con ADS: para los ADS, alimentados con cables de la Red Central, la identificación es con letra A para todos los ADS y a continuación un número que los distinga del resto de los ADS. Además a cada ADS, se le coloca la capacidad de pares que puede alojar. ESTRUCTURA GENERALES DE LA RED

31. Identificación de la Cuenta en la Regleta de Armario: La cuenta en la Regleta de Armario tiene la misma cuenta que la del cable que la alimenta y está distribuida de la siguiente forma: ESTRUCTURA GENERALES DE LA RED

32. Identificación de la Cuenta de la Regleta Vertical en el DP: Las regletas tienen una secuencia de numeración que va desde arriba hacia abajo. La identificación de las cuentas en el DP es la identificación de las cuentas de las regletas colocadas en él y se distribuye desde el menor número en la parte superior y el mayor en la parte inferior. Además se identifica el tipo de cable que los alimenta. ESTRUCTURA GENERALES DE LA RED

33. Identificación de los terminales: La identificación de los terminales se efectúa, indicando el armario a que pertenece (ADP o ADS) y la cuenta asignada. El número del terminal es el número que corresponde al primer par de la cuenta. Ejemplos: a) Terminal alimentado por un ADS B01 y con una numeración del 121 al 130. b) Terminal alimentado por un ADP B mediante un CS con la cuenta 101-110. ESTRUCTURA GENERALES DE LA RED

34. c) Terminal alimentado por un CD1 con la cuenta 51-100. .- La relación que permite obtener una Red Flexible es: 2:1 1 par central Vs 2 pares locales 4 pares centrales Vs 8 pares locales .- Los Cables Aéreos o Subterráneos tienen capacidades de: 10”, 20”, 50”, 100”, 200” o 300”. .- Los Cables Subterráneos tienen capacidades de: 300”, 600”, 900”, 1200”, 1500”, 1800”, 2100” y 2400”. .- Para los Armarios de Metal la capacidad = Pares salida + Pares de entrada = 1200”, 2000”, 4000”, 6000 y 9600”. ESTRUCTURA GENERALES DE LA RED

35. ESTRUCTURA GENERALES DE LA RED Código de colores Primer Hilo del Par: B = Blanco; R = Rojo; N = Negro; A = Amarillo; V = Violeta Segundo Hilo del Par: A = Azul; N = Naranja; V = Verde; M = Marrón, G = Gris Un grupo está formado por 25 pares y está distribuido como se detalla a continuación: Par 1: B-A Par 6: R-A Par 11: N-A Par 16: A-A Par 21: V-A Par 2: B-N Par 7: R-N Par 12: N-N Par 17: A-N Par 22: V-N Par 3: B-V Par 8: R-V Par 13: N-V Par 18: A-V Par 23: V-V Par 4: B-M Par 9: R-M Par 14: N-M Par 19: A-M Par 24: V-M Par 5: B-G Par 10: R-G Par 15: N-G Par 20: A-G Par 25: V-G

36. Cada grupo de 25” está identificado por las cintas, las cuales tienen la misma secuencia que el código de colores, tal como se especifica a continuación: Colores de la cinta Grupo Nº de grupo Cuenta de los pares Blanco – Azul 1 1-25 Blanco – Naranja 2 26-50 Blanco – Verde 3 51-75 Blanco – Marrón 4 76-100 Blanco – Gris 5 101-125 Rojo – Azul 6 126-150 Rojo – Naranja 7 151-175 Rojo – Verde 8 176-200 Rojo – Marrón 9 201-225 Rojo – Gris 10 226-250 Negro – Azul 11 251-275 Negro – Naranja 12 276-300 Negro – Verde 13 301-325 ESTRUCTURA GENERALES DE LA RED

37. ESTRUCTURA GENERALES DE LA RED

38. Pruebas básicas para cables El Cable PCM es un cable de cobre, calibre 0,63mm e Impedancia Característica de 120. Está formado por pares de Tx y Rx y las capacidades son 20”, 40”, 60”, 80” o 100”. Por ejemplo para 60” tenemos que del 1 al 30 son los pares de Tx y del 31 al 60 son los pares de Rx. Las pruebas básicas a realizar en mantenimiento para CTK, CD, CC, CS, CP y cable PCM son: Prueba básica o continuidad: Estas mediciones tienen como finalidad determinar las fallas que pueden presentarse cuando se está en construcción por errores en el cableado. El hilo b es el que lleva la corriente y se llama “Ring” (timbre), el hilo a se llama “Tip” (punta). a) Circuito Abierto: Se puede presentar por ruptura de un o ambos hilos del par. Se manifiesta como una interrupción total del circuito y por supuesto del servicio. ESTRUCTURA GENERALES DE LA RED

39. b) Cortocircuito: Sucede cuando el aislamiento falla completamente, existiendo contacto metálico entre los hilos de un par. c) Aterramiento: Cuando uno o ambos hilos presentan bajo aislamiento pero con respecto a la cubierta del cable o tierra del anillo. Se mide a con tierra, b con tierra y, a y b con tierra los dos. ESTRUCTURA GENERALES DE LA RED

40. d) Liga o Cruce: Cuando uno o ambos hilos de un par presentan bajo aislamiento, pero con respecto a los hilos de otro par. e) Pares Invertidos: Cuando el hilo “a” del par pasa a ser el hilo b del mismo. ESTRUCTURA GENERALES DE LA RED

41. ESTRUCTURA GENERALES DE LA RED f) Par Trocado: Se produce cuando el hilo de un par se conecta con un hilo de otro par, originado esto por errores durante el empalme, lo que ocasiona que se presente diafonía y falla de operación entre ambos circuitos. g) Pares Transpuestos: Cuando los hilos de un par están conectados a los hilos de otro par y viceversa.

42. ESTRUCTURA GENERALES DE LA RED Resistencia de Aislación: Permite medir la perdida de corriente en un par telefónico, cuando se le aplica una fuerza electromotriz en uno de sus extremos, estando abierto el otro. Los conductores del par telefónico están aislados mediante un dieléctrico, siendo los más utilizados el plástico, polietileno, papel y cloruro de polivinilo. La Resistencia de Aislación nos permite establecer que tan bueno está el aislamiento de los conductores. Sus unidades son > 1 M / Km. Para cables PCM su valor debe ser alrededor de los G/ Km. Se debe medir entre los dos conductores que forman el par y entre cada conductor y tierra. Una baja aislación puede producir: .- Cortocircuito .- 1 ó 2 hilos aterrados .- Liga o cruce

43. Atenuación: La atenuación de los pares balanceados constituidos dentro del cable es una función de la capacidad y de la resistencia como parámetros del conductor, y de la frecuencia y temperatura, como parámetros del sistema. Se detalla el cable microcoaxial de 75, para compararlo con el par balanceado a nivel de E1. Par Balanceado R = Ohm C = Faradio/Km S = Área del conductor en mm2 d = Diámetro de los conductores D = Distancia entre alambres  = Resistividad del Material (m) (17,4 Cobre; 28,7 aluminio; 19 bronce)  = constante dieléctrica del aislante (3,29 papel seco; 1 para el aire; 3 a 4 polietileno y 4 a 6 para PVC) ESTRUCTURA GENERALES DE LA RED

44.  = atenuación del par de cobre en dB/km. F = frecuencia a utilizar (1024 Khz. para E1, 4224 Khz. para E2, etc.) 0 = atenuación medida a 1024 Khz. para E1. T = atenuación a la temperatura en ºC, referida a 20 ºC Valor de 0 dB/Km. (para 1024 Khz. y T=20 ºC) Diámetro \ Tipo de aislante Papel Polietileno 0.4 mm 25.3 0.6 mm 18.8 15.0 0.7 mm 15.9 12.0 0.9 mm 13.8 9.5 ESTRUCTURA GENERALES DE LA RED

45. Impedancia Característica: Se define como la impedancia de entrada de una línea uniforme que se supone infinitamente larga: () Zca: Impedancia de entrada en circuito abierto Zcc: Impedancia de entrada en cortocircuito Zi: Impedancia de Imagen, es el promedio geométrico en un cuadripolo de las impedancias de entrada de un extremo, cuando el otro está en cortocircuito y circuito abierto (para cada Zi) Estas impedancias tienen la propiedad de que si cargamos un cuadripolo con la Impedancia Imagen de un Extremo, la impedancia de entrada del otro extremo es igual a su Impedancia Imagen. Cuando las dos impedancias son iguales a este valor se denomina Impedancia Característica. ESTRUCTURA GENERALES DE LA RED

46. En la Figura se tiene un cuadripolo que tiene dos impedancias Imágenes Zi1 = Zi2 = Zi, esta se denomina Impedancia Característica. Atenuación de Diafonía Diafonía: Es la presencia de energía en un determinado canal (par) proveniente de otros canales (pares) perdiéndose la inteligibilidad y el secreto de las conversaciones. Se debe realizar entre 2 canales (pares) adyacentes. ESTRUCTURA GENERALES DE LA RED

47. Paradiafonía: Para cables de la Red de Planta Externa se tiene la Figura. Este parámetro debe tener un valor menor a –70dB Esquema para la medición de la Paradiafonía ESTRUCTURA GENERALES DE LA RED

48. Telediafonía: Para cables de la Red de Planta Externa se tiene la Figura . Este parámetro debe tener un valor menor que –70dB Para cables PCM, la frecuencia a utilizar es 2,048 MHz / 2 = 1024 KHz, y el valor para la Paradiafonía debe ser menor a –70 dB, mientras que la Telediafonía debe ser menor a –50 dB. En todos los casos se elige para las pruebas el par 1 versus el 2, el par 2 versus el par 3 y así sucesivamente. ESTRUCTURA GENERALES DE LA RED

49. ESTRUCTURA GENERALES DE LA RED Voltaje Inducido o AC: Se debe medir entre a y b; a y tierra y b y tierra. Su valor debe ser menor a 3 voltios con un voltímetro en AC. Para cable PCM debe ser su valor medido menor a 0,5 voltios, idealmente cero voltios. 1.6.7 Voltaje DC: Se debe medir entre a y b = -48 Voltios, b y tierra = -48 Voltios y entre a y tierra debe ser un valor menor a 5 voltios. 1.6.8 Ruido: Se mide con un aparato llamada Psofómetro, el cual mide en dBmp. Su valor mínimo es de –50 dBmOp dBm = dB +30 dBm = dBmO + dBr dBmp = dBmOp + dBr Donde la p es de Ponderado

50. Determinación de la máxima longitud en la línea de abonados (límite de Sx y límite de Tx) Se usan los siguientes términos: a) Límite de Resistencia de la Central: Está especificado por el fabricante como la máxima resistencia externa de la central y va desde la salida de la central (batería) y el cableado de la central hasta la resistencia del circuito del cliente y del aparato telefónico. El voltaje de la batería dividido por la resistencia total del circuito nos da la cantidad mínima de corriente requerida para una operación apropiada de equipos de conmutación (20 miliamperios) b) Resistencia del Lazo del Conductor: Esta es la resistencia de salida del DP hasta la llegada al teléfono del cliente. La máxima longitud de la línea de abonado viene condicionada por dos criterios fundamentales: ESTRUCTURA GENERALES DE LA RED
