Hálózati Operációs Rendszerek

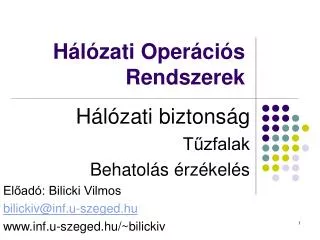

1. Hálózati Operációs Rendszerek Hálózati biztonság Tűzfalak Behatolás érzékelés Előadó: Bilicki Vilmos bilickiv@inf.u-szeged.hu www.inf.u-szeged.hu/~bilickiv

2. Az előző előadás tartalma • SAN – Storage Area Network • Trendek Igények • Adattár kapcsolat fejlődés • Adattárolási megoldások • SAS • NAS • SAN • Fibre Channel architektúra • Pont-pont • Gyűrű • Kapcsolt • SAN komponensek • SAN megosztott adattár • SAN menedzselés • Gyűjtemények • Adatmozgás, migrálás

3. Források • Design the firewall system (http://www.cert.org/security-improvement/practices/p053.html ) • Firewall Design (http://www.microsoft.com/resources/documentation/msa/idc/all/solution/en-us/rag/ragc03.mspx ) • Perimeter Firewall Design (http://www.microsoft.com/technet/security/guidance/secmod156.mspx ) • Perimeter Firewall Service Design for the SBO Scenario (http://www.microsoft.com/technet/itsolutions/wssra/raguide/Firewall_Services_PG_2.mspx ) • Perimeter Firewall Service Design for the CDC Scenario (http://www.microsoft.com/technet/itsolutions/wssra/raguide/Firewall_Services_PG_1.mspx ) • Internal Firewall Design (http://www.microsoft.com/technet/security/guidance/secmod155.mspx ) • Extortion online (http://www.informationweek.com/showArticle.jhtml?articleID=47204212 ) • The Threats To Come (http://www.securitypipeline.com/54201336 ) • Advanced Features of netfilter/iptables (http://linuxgazette.net/108/odonovan.html ) • SNORT (http://www.snort.org/ ) • Threat Management: The State of Intrusion Detection (http://www.snort.org/docs/threatmanagement.pdf )

4. Tartalom • Miért érdemes hálózati biztonsággal foglalkozni • Tűzfal • Személyi • Hagyományos • Típusai • Állapotmentes • Állapotkövető • Proxy • Architektúra változatok • Egy rétegű • Több rétegű • Intranet tűzfal tervezés • Határ tűzfal tervezés • Megoldások • Linux – netfilter • Windows – ISA szerver • Cisco - PIX • Behatolás érzékelés • Cisco • SNORT

5. Hálózati biztonsági kihívások • Internet nyílt, szabad közösség • Régebben a fizikai biztonság volt az elsődleges (jól bezárni a rendező szekrényt) • Egyre több cég, intézmény kötődik a hálózathoz • Potenciális piac • A vásárlókkal jönnek a hacker-ek is • Hetente új virusok, férgek, … • Bárki szabadon rákapcsolódhat (hot spot, …) • Nagy populáció • Letölthető hacker eszközök (http://staff.washington.edu/dittrich/misc/ddos/ )

6. Támadások fejlődése • Forrás: Cisco

7. Online zsarolás • 100 cégből 17-et megzsaroltak (http://www.informationweek.com/showArticle.jhtml?articleID=47204212 )

8. Tipikus biztonsági problémák • Támadási típusok • Külső • Settenkedő – fizikai biztonság (zárolni a gépeket) • DoS Denial – of – Service • Nem feltétlenül okoznak kárt • Nehéz lekezelni • DDoS – ugyanaz csak több gépről (zombi gépek) • Alkalmazás rétegbeni támadások • Az alkalmazások biztnsági réseit használják ki • A legismertebbek • Nem megfelelően frissített rendszereket támadnak meg (Slammer 2002 augusztus-2003 január) • Hálózat kikémlelés – az első lépés a támadás előtt • Portscan • DNS, IP cím keresés • Belső • Fertőzött laptop – gyakran tagja különböző hálózatoknak • Nem engedélyezett eszköz – pl.: nem megfelelően konfigurált vezetékmentes hozzáférési pont • Elbocsátott alkalmazott – Man in the middle • Vírusok/Trójaiak • Vegyes • Csomag figyelés: Telnet, POP3, FTP, …. • IP spoofing: belső forrás IP címmel küldik kívülről (ACL, RFC 2827)

9. Várható támadás típusok • Komplex Web támadás • IE biztonsági rés + Apache biztonsági rés (egy feltört web szerverre tettek az IE számára veszélyes kódot) • Web szolgáltatások elleni támadások • Spyware fenyegetés – a Microsoft szerint a rendszerösszeomlások feléért felelősek, a DELL szerint a bejelentett hibák 12% százalékát okozzák (http://www.informationweek.com/showArticle.jhtml?articleID=19200218 ) • Mobil eszköz elleni támadások (PDA, Telefon, ..) • SPAM • DoS • DDoS

10. Megoldás(talán, nincs tökéletes) • Elvileg nincs szükség másra, csak megfelelően beállított gépekre • DE a szoftver hibák, emberi mulasztások, … miatt mégis szükség van: • Elosztott, jól koordinálható, több rétegű védelem • Integrált megoldás (kapcsolók, forgalomirányítók, szerverek, …) • Automatikus reakció • Védelmi keretrendszer • Védelem - Védelmi rendszer • Szabályozás - Bizalom és identitás menedzsment • Titkosítás - Biztonságos kapcsolat

11. Biztonsági szabályok • A hálózatot biztonsági övezetekre kell osztani • Egy-egy biztonsági övezet saját biztonsági szabályrendszerrel bír • Ezen övezetek határán szükség van egy olyan eszközre mely a különböző szabályokból adódó konfliktusokat feloldja • Ez az eszköz legtöbbször a tűzfal

12. Védelmi topológiák • Egyszerű határ tűzfal • Megbízhatatlan gép • Három zónás architekrúra: • Fegyvermentes övezet (DMZ DeMilitarized Zone) • Kettős tűzfal

13. Határ tűzfal • Egyrétegű megoldás • Egy eszközre van telepítve minden tűzfal funkció • Egy eszköz köt össze minden hálózatot • Egyszerű • Olcsó • A legkevésbé biztonságos megoldás • Egy eszközön kell a biztonsági hiányosságokat kiaknázni

14. Megbízhatatlan gép • Vannak olyan szervereink melyek szolgáltatásokat nyújtanak a külvilágnak • Web • SMTP • FTP • NTP • SSH • RDesktop • VPN szerver ? • … • Mivel ez a leginkábbveszélyeztetett ezért ezt a tűzfalon kívül helyezzük el • Minimális szolgáltatásra kelltörekednünk • A belső gépek nem bíznak meg benne

15. Demilitarizált övezet • A megbízhatatlan szolgáltatókat is védeni szeretnénk • Itt egy új hálózatot alakítunk ki ezen szolgáltatások számára • Nagyobb • Biztonság • Rendelkezésre állás • Megbízhatóság

16. Dupla tűzfal • A célja ugyanaz mint az előzőé • Funkciók • Perem tűzfal • Belső tűzfal • Hálózatok: • Határ hálózat • DMZ • Belső hálózat • Célszerű különbözőarchitektúrájú tűzfalakatválasztani

17. Védelmi eszközök • Tűzfal • Osztályai: • Személyes (első osztály) • Forgalomirányító (második osztály) • Alsó kategóriás hardver tűzfalak (harmadik osztály) • Felső kategóriás hardver tűzfalak (negyedik osztály) • Szerver tűzfalak (ötödik osztály) • Típusai • Csomagszűrő • Cím transzformáló • Állapottartó • Kapcsolat szintű átjáró • Proxy • Alkalmazás rétegbeni szűrés • Megvalósítások • Netfilter (http://www.netfilter.org/ ) • ISA 2004 (http://www.microsoft.com/isaserver/ ) • CISCO PIX (http://www.cisco.com/warp/public/cc/pd/fw/sqfw500/ ) • Behatolás érzékelő rendszer • SNORT (http://www.snort.org/ ) • Cisco IDS 4200 (http://www.cisco.com/warp/public/cc/pd/sqsw/sqidsz/ )

18. Tűzfal típusok: Csomagszűrő • Mivel a különböző hálózatokat leggyakrabban forgalomirányítók kötik össze ezért ezen funkciók leggyakrabban itt található • Ha már van router akkor mindenképpen azon célszerű implementálni • A 3. rétegben működik • Szűrő feltételek: • Forrás/Cél cím • Forrás/Cél port • Ezzel célszerű az IP spoofing-ot kivédeni • Ez nagyon gyors és kis erőforrás igényű tud lenni

19. Tűzfal típusok: NAT • Tipusai: • PAT – Port Address Translation • NAT – Network Address Translation • Lehet: • Dinamikus • Statikus • Címfordítást végez • Elrejti a belső címeket • Alkalmazás réteg?

20. Tűzfal típusok : Kapcsolat szintű átjáró • Nem vizsgál minden egyes csomagot • Amint a kapcsolat felépült utána az adott viszonyhoz tartozó összes csomag mehet • A 4. rétegben működik • Jobb mint csak csomagszűrés • Tartalmazhat alkalmazás rétegbeni funkciókat is • Pl.: FTP

21. Tűzfal típusok : Állapottartó • Az előző kettő kombinációja • A 3., 4. rétegben működik • Minden kimenő csomag naplózva van az állapot táblában • Forrás/Cél IP • Forrás/Cél port • A bemenő forgalomnál így ellenőrizhető, hogy ki kezdeményezte • Ez a tudás mindenképpen megkövetelendő egy tűzfaltól • Egyéb információkat is eltárolhat • Protkoll falg-ek

22. Tűzfal típusok : Proxy • A kommunikáció 3 vagy több fél között folyik • Kliens • Proxy • Szerver • Títkosítatlan esetben a kliens nem látja közvetlenül azokat a csomagokat amelyeket a szerver küldött és fordítva • Títkosított esetben a proxyellenőrzi a fejléceket ésha minden OK akkortovábbküldi • Gyorsítótár • Protokoll validáció • Felh. ID alapú döntés • Bonyolult • Minden protokollt ismernie kell

23. Alkalmazás szintű szűrés • A legintelligensebb • Értelmezni tudják az adott alkalmazás adatát és ez alapján döntéseket hoznak • SMTP parancsok, DNS parancsok, SPAM szűrés • Igény alapján dinamikusan nyitja a portokat • DNS felé UDP csak akkor ha a DNS indította a kapcsolatot és addig amíg ez a kapcsolat tart • Títkosított forgalom kezelése: • Ugyanaz mint a proxy-nál • A tűzfalon végződtetve mindkét oldalon

24. Személyes tűzfal • A PC-n futó szoftver szolgáltatás • Egyre több otthoni kapcsolat • Kis hálózat védelmére is alkalmas (otthoni hálózat) • A hálózattól függetlenül ma már minden gépen kötelező a használata (különösen mobil eszközöknél) • Jóval kisebb tudású mint a többi, gyakran csak csomagszűrésre alkalmas • Előnyei: • Olcsó (ingyenes) • Egyszerű konfigurálni • Hátrányai: • Nehéz központból menedzselni • Kis teljesítményű • Korlátolt tudású

25. Forgalomirányító tűzfal • A forgalomirányítók gyakran rendelkeznek tűzfal funkciókkal is • Az alsó kategóriás forgalomirányítók általában IP cím alapján és port alapján képesek a forgalmat szűrni valamint NAT-ot is biztosítanak a címek elrejtésére • A felső kategóriás eszközök programozhatóak ACL listák segítségével, állapotkövetőek, támogatják a magas rendelkezésre állást • Előnyeik: • Olcsóak (a hardvereshez viszonyítva) • Egyszerű, szokványos konfiguráció • Hátrányaik: • Teljesítmény • Limitált funkcionalitás

26. Hardver tűzfalak • Alsó kategóriás • Statikus szűrés • Plug-and-Play • VPN • Bizonyos szintig menedzselhetőek • Előnyei: • Gyakorlatilag nem kell konfigurálni • Olcsó • Hátrányai: • Korlátozott funkicionalitás • Gyenge teljesítmény • Felső kategóriás • 7500-500000 kapcsolat • Manuális konfiguráció • Moduláris • Magas rendelkezésre állás • Alkalmazás szintű szűrés • Gyors • Drága

27. Szerver tűzfalak • A legtöbb rendszergazda számára jól ismert környezet • Linux • Windows • FreeBSD • … • Jól bővíthető (sw/hw) • Gyors (megfelelő méretű gépen) • Integrálható • Skálázható • Az oprendszer hibáit kiaknázhatják a támadók

28. Belső tűzfal • A belső hálózathoz történő hozzáférést szabályozza • Külső nem megbízható felhasználók elvileg soha nem léphetnek be a belső hálózatra • Web szerver esetén a web szerver fog kommunikálni a belső részekkel

29. Tipikus beállítások • Minden tiltva ami nincs engedve • Tiltani a belső IP címek forrásként feltüntetését kívülről • Tiltani a külső IP címek forrásként feltüntetését belülről • Engedélyezni a DMZ DNS szerverek UDP-n történő megszólítását a belső DNS szerverekről • Engedélyezni a belső DNS szerverek UDP-n történő megszólítását a DMZ-ből • TCP DNS forgalom engedélyezése (szerver figyelembe vételével) • Kimenő SMTP a DMZ SMTP átjáróról • Bejövő SMTP a DMZ SMTP átjárótól • Engedi a proxy-tól származó forgalmat befelé • Engedi a forgalmat a proxy felé • Szegmensek támogatása • Szegmensek közötti forgalom állapotkövetéses forgalomirányítása • Magas rendelkezésreállás támogatása

30. Perem tűzfal • Feladata a szervezet határain túli felhasználók kiszolgálása • Típusai: • Megbízható (távoli iroda) • Félig megbízható (üzleti partnerek) • Megbízhatatlan (publikus weboldal) • Ez az eszköz fogja fel a támadásokat (jó esetben)

31. Tipikus beállítások • Minden tiltva ami nincs engedve • Tiltani a belső IP címek forrásként feltüntetését kívülről • Tiltani a külső IP címek forrásként feltüntetését belülről • Engedélyezni a külső DNS szerverek UDP-n történő megszólítását (DMZ-ből) • Engedélyezni a belső (DMZ) DNS szerverek UDP-n történő megszólítását • TCP DNS forgalom engedélyezése (szerver figyelembe vételével) • Kimenő SMTP a belső SMTP átjáróról • Bejövő SMTP a belső SMTP átjárónak • Engedi a proxy-tól származó forgalmat a külvilág felé • Engedi a forgalmat a proxy felé

32. Rendelkezésre állás (perem/belső) • Egy tűzfal • Több tűzfal:

33. Linux Netfilter • Kernel komponens • Szolgáltatásai: • Csomagszűrő • Állapot követés • Csomag manipuláció • Kapcsolatszám figyelés, korlátozás (egy adott gépről a TCP kapcsolatok száma. DOS védelem) • Legutóbbi kapcsolatok megjegyzése (pl.: port scan) • Terhelés elosztás (adott véletlen eloszlással) • String illesztés a tartalomban (pl.: .exe) • Idő alapú szabályok (ebédnél szabad internetezni, …) • Átviteli kvóták (pl.: 2 Gbyte) • TTL alapú csomag vizsgálat (man in the middle) • Bővíthető • Ingyenes

34. ISA 2004 • Alkalmazás szintű tűzfal • Szolgáltatásai • Csomagszűrő • Állapotkövető • VPN támogatás • VPN karantén • Bizonyos behatolás érzékelés (portscan, halálos ping) • SSL-SSL híd • Alkalmazás szintű vizsgálat (http, ftp, rpc, …)

35. CISCO PIX • Beágyazott operációs rendszer (Fitnesse OS, realtime nem Unix) • Szolgáltatásai • Csomagszűrő • Állapotfigyelés • HTTP, FTP, Telnet hitelesités • VPN támogatás • URL szűrés • Magas rendelkezésre állás • ASA - biztonsági szintek • 1000000 kapcsolat!!!

36. IDS • Behatolás érzékelés • Mai állapot: • Lenyomat alapú érzékelés • A riasztás értékelése ma még többnyire manuális • A legtöbb IDS rendszerben nincs meg a kellő intelligencia, hogy megbízhatóan ellenőrizze a támadást figyelembe véve más információkat is és meghozza a megfelelő döntéseket • Legtöbb helyen nincs központi log (tűzfal, szerver, …)

37. Ideális eset • Aggregáció • SNMP, Syslog, … • Korreláció • Pl.: időbélyeg • Analízis • A host értéke • Szolgáltatásai • Viszonya a többihez • Rendszergazda • Lehetséges sebezhetősége

38. SNORT • GNU GPL licensz • Minta alapú • Valós idejű forgalom analízis • Protokoll analízis • Szabályokat definiálhatunk a keresett mintákra • alert tcp any any -> any 139 (content:"|5c 00|P|00|I|00|P|00|E|00 5c|";) • Három üzemmód • Sniffer • Packet logger • NIDS • Működése • Dekódolás – protokoll dekódolás • Preprocesszor – pl.: port scan detektálás • Detektáló rész – szabályok • 1 GBit/s

39. CISCO IDS • Lenyomat adatbázis alapján azonosítja a támadásokat • Részei: • Senzor platform – a forgalom valós idejű figyelése, tipikusan modulok • Interfészei: • Monitor • Kontroll • Direktor platform – menedzselés • Akciók • TCP reset • IP blokkolás • IP loggolás • 1 Gbit/s

40. A következő előadások tartalma • A félév anyagának áttekintése
