  1. Chapter 17 Voice

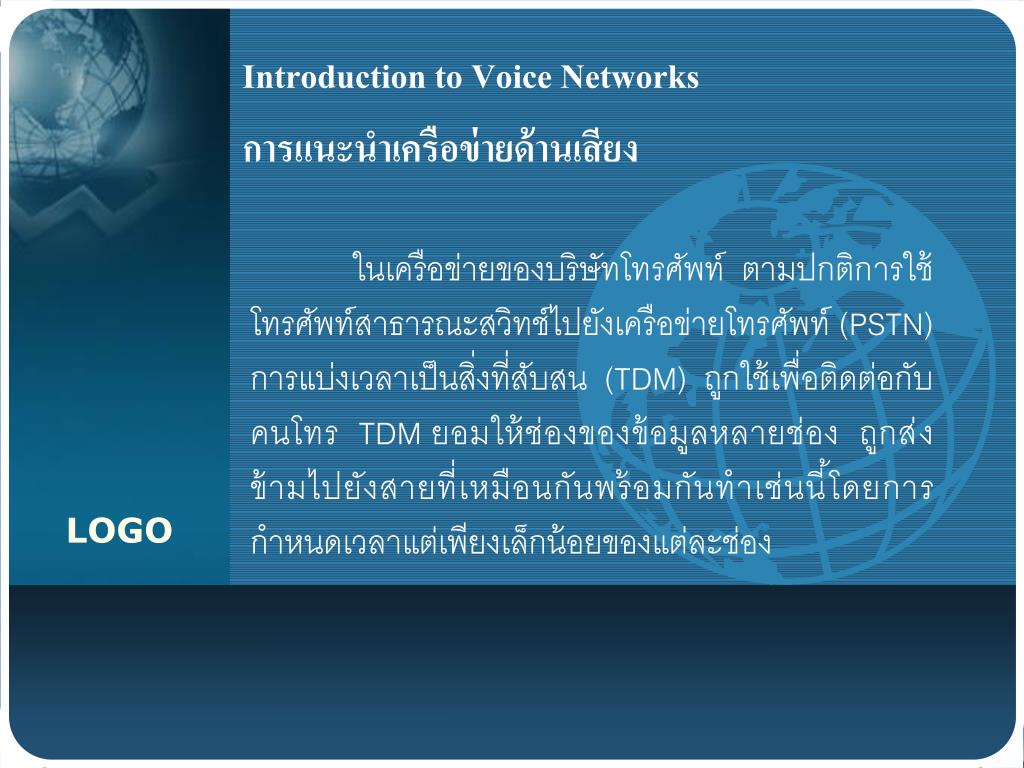

  2. ในเครือข่ายของบริษัทโทรศัพท์ ตามปกติการใช้โทรศัพท์สาธารณะสวิทช์ไปยังเครือข่ายโทรศัพท์ (PSTN) การแบ่งเวลาเป็นสิ่งที่สับสน (TDM) ถูกใช้เพื่อติดต่อกับคนโทร TDM ยอมให้ช่องของข้อมูลหลายช่อง ถูกส่งข้ามไปยังสายที่เหมือนกันพร้อมกันทำเช่นนี้โดยการกำหนดเวลาแต่เพียงเล็กน้อยของแต่ละช่อง Introduction to Voice Networks การแนะนำเครือข่ายด้านเสียง

  3. Converging Voice Traffic สื่อสารทางเสียงที่รวมอยู่จุดเดียวกัน • Costs of Transmission • Consolidated Network Infrastructure • Bandwidth and Equipment • User Productivity and Features • New Devices

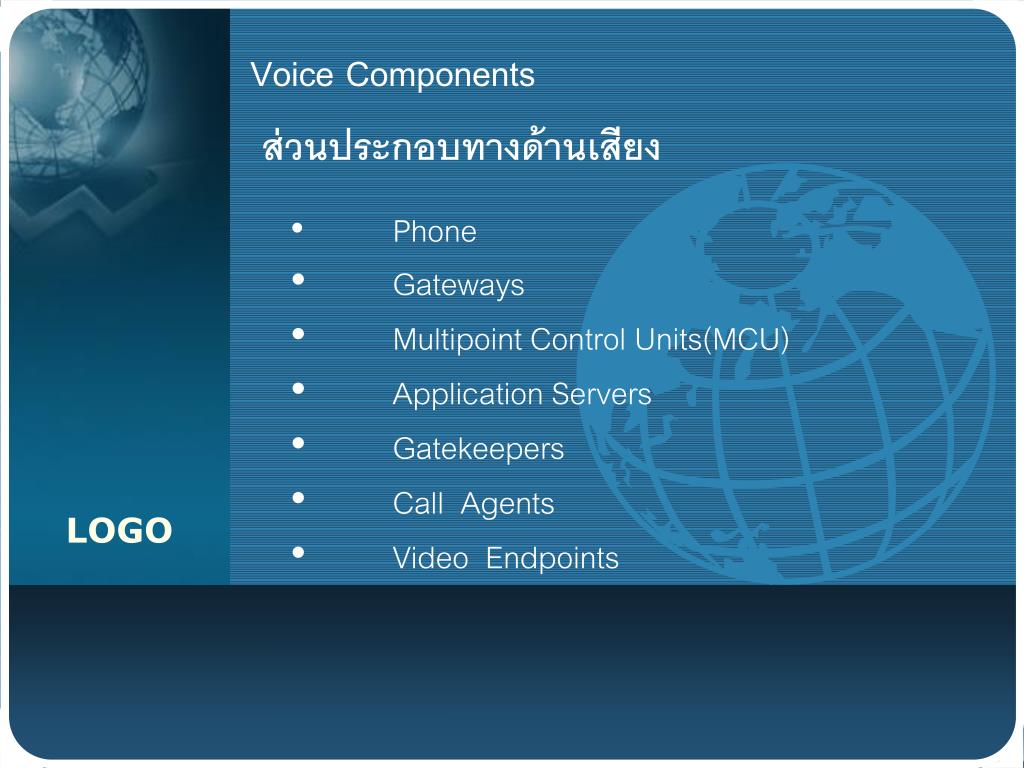

  4. Phone • Gateways • Multipoint Control Units(MCU) • Application Servers • Gatekeepers • Call Agents • Video Endpoints Voice Components ส่วนประกอบทางด้านเสียง

  5. Digital Signal Processors • Gateway Interfaces • FXS • FXO • E&M • Digital Interfaces Voice Components ส่วนประกอบทางด้านเสียง

  6. Call Setup • Call Maintenance • Call Teardown Making a Phone Call การใช้โทรศัพท์

  7. Call Control การควบคุมคำสั่งในระบบปฏิบัติการของคอล • Distributed call control • Centralized call control

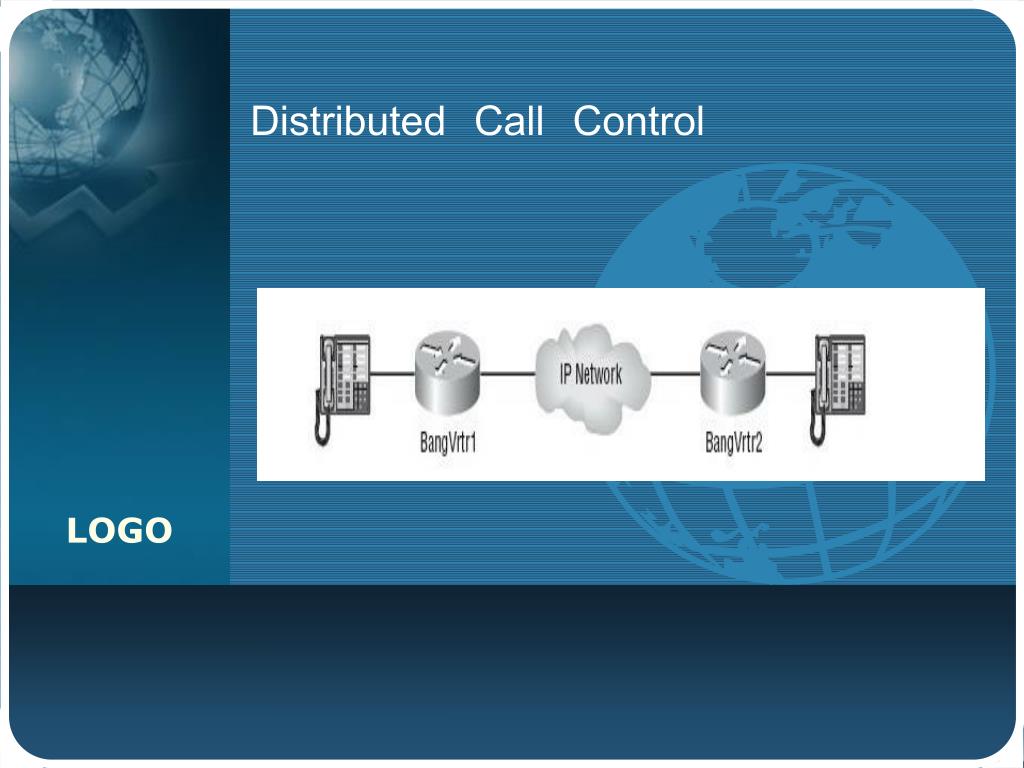

  8. Distributed Call Control

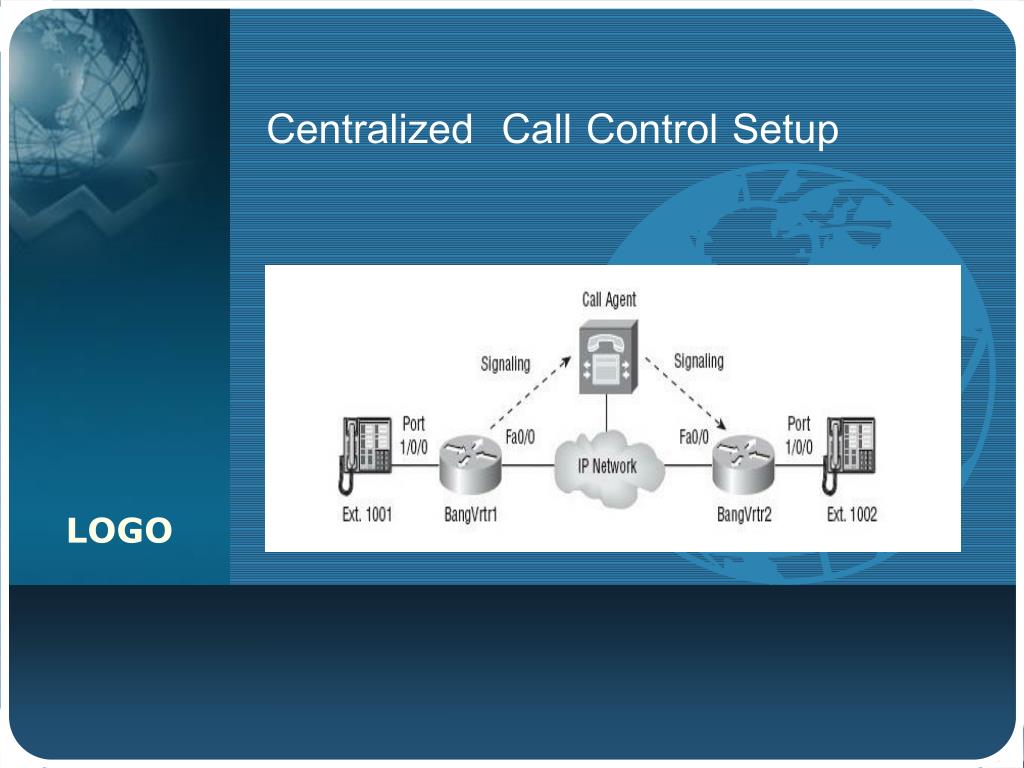

  9. Centralized Call Control Setup

  10. Converting and Transmitting Voice เสียงที่เปลี่ยนแปลงและการส่งผ่านทางเสียง • Sampling • Quantizing • Encoding • Compression

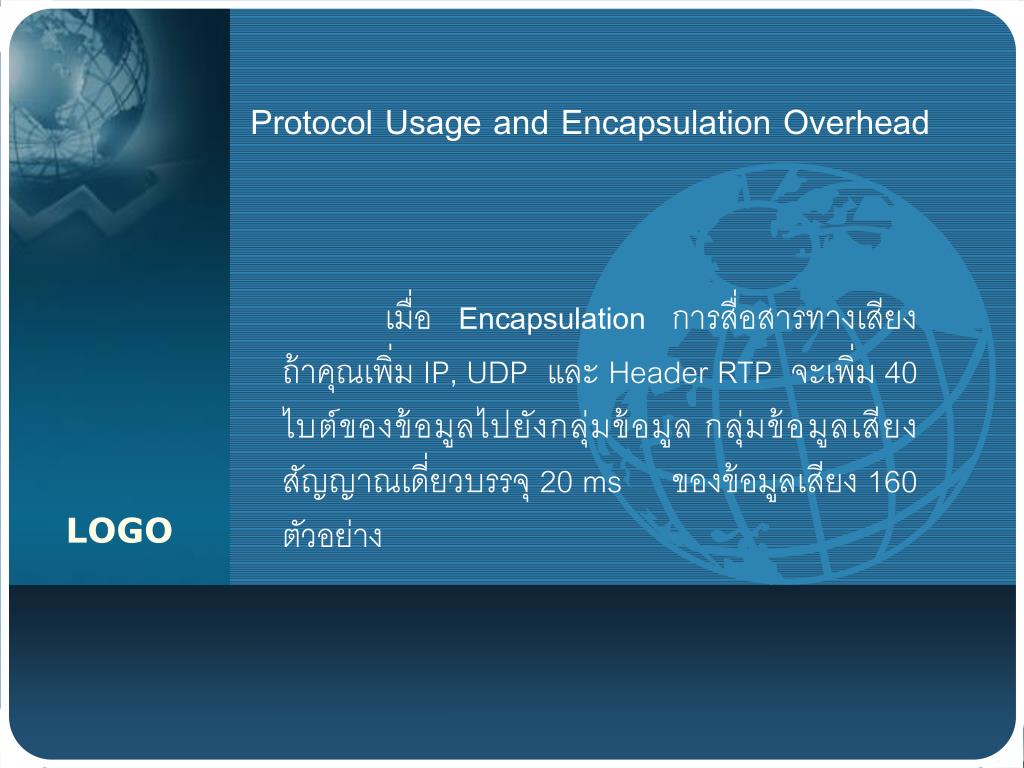

  11. Protocol Usage and Encapsulation Overhead เมื่อ Encapsulation การสื่อสารทางเสียง ถ้าคุณเพิ่ม IP,UDP และ Header RTP จะเพิ่ม 40 ไบต์ของข้อมูลไปยังกลุ่มข้อมูล กลุ่มข้อมูลเสียงสัญญาณเดี่ยวบรรจุ 20 ms ของข้อมูลเสียง 160 ตัวอย่าง

  12. Introduction to QoS for Voice • Priority Access • Management • Coexistence of Applications

  13. Switch Configuration • Gateway Configuration Configurations for Voice

  14. Switch Configuration

  15. Switch Configuration BangSW1(config-if)#switchport voice vlanvlan-id

  16. Switch Configuration BangSW1(config-if)#mlsqos trust device cisco-phone

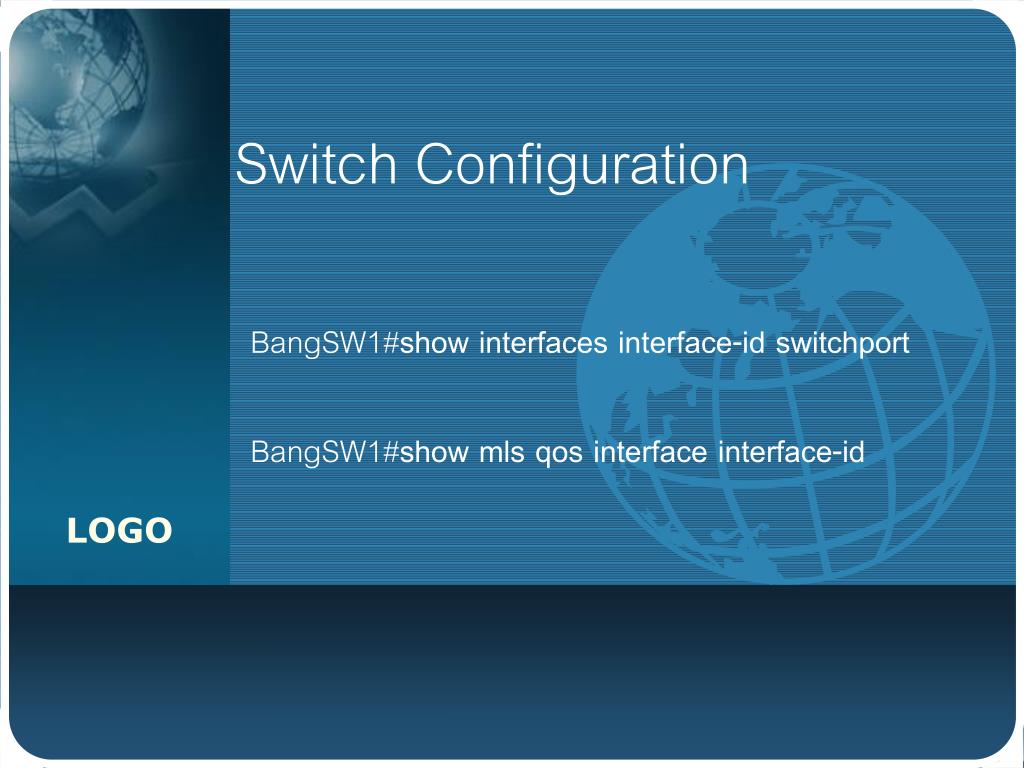

  17. Switch Configuration BangSW1#show interfaces interface-id switchport BangSW1#show mlsqos interface interface-id

  18. Gateway Configuration

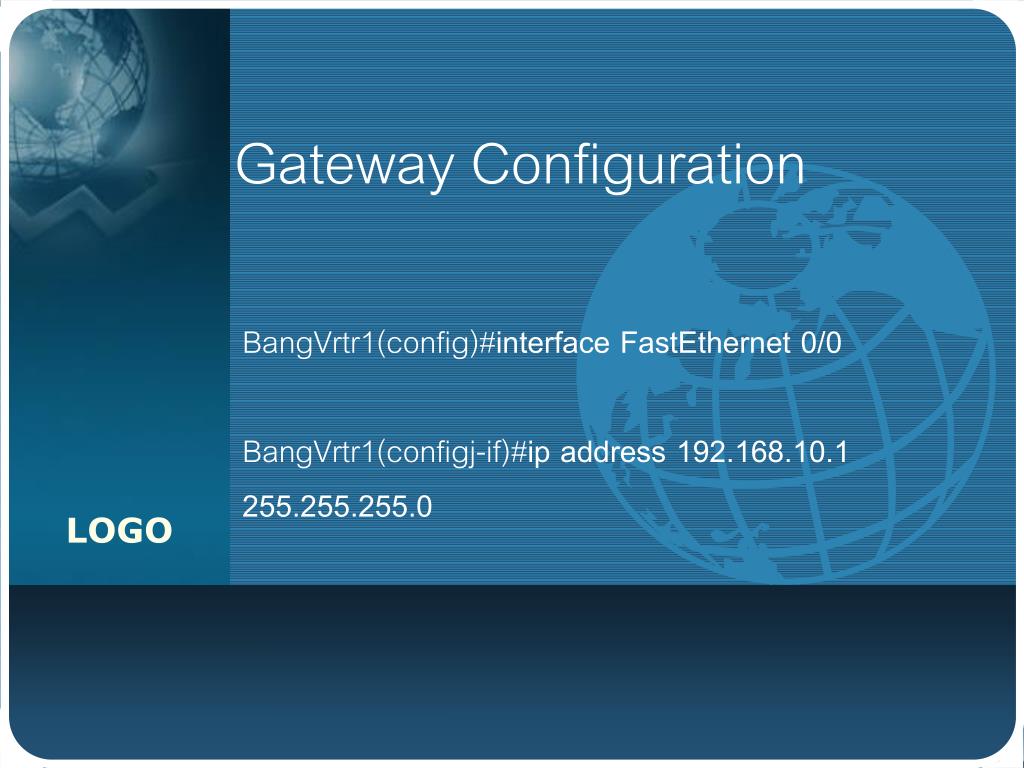

  19. Gateway Configuration BangVrtr1(config)#interface FastEthernet 0/0 BangVrtr1(configj-if)#ip address 192.168.10.1 255.255.255.0

  20. Gateway Configuration BangVrtr1(config)#dial-peer voice 1 pots

  21. Gateway Configuration BangVrtr1(config-dial-peer)#destination-pattern 1001

  22. Gateway Configuration BangVrtr1(config-dial-peer)#port 1/0/0

  23. Gateway Configuration BangVrtr1(config)#dial-peer voice 2 voip

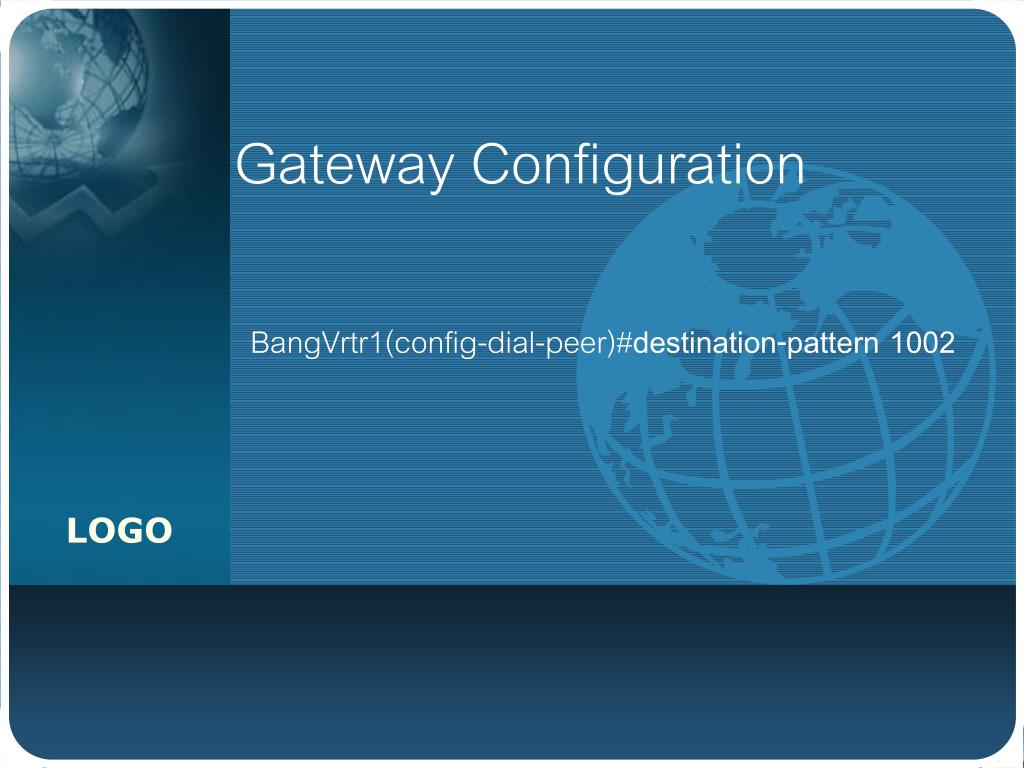

  24. Gateway Configuration BangVrtr1(config-dial-peer)#destination-pattern 1002

  25. Summary บทนี้แค่เป็นลักษณะภายนอกเพียงเล็กน้อยของ IP-based voice จะครอบคลุมแนวคิดพื้นฐาน ฉันหวังว่าจะทำให้คุณเข้าใจและทำให้คุณต้องการเรียนรู้เพิ่มเติม
