Presentation Transcript

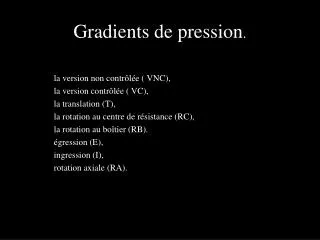

  1. Gradients de pression. la version non contrôlée ( VNC), la version contrôlée ( VC), la translation (T), la rotation au centre de résistance (RC), la rotation au boîtier (RB). égression (E), ingression (I), rotation axiale (RA).

  2. Le gradient de pression Le principe de détermination est • au centre de rotation, P = 0 • P inférieure à la P artériolaire : en aucun endroit, P ne doit dépasser P artériolaire • entre ces deux extrêmes, P croit de façon continue Q : représenter le gradient de pression pour une version non contrôlée

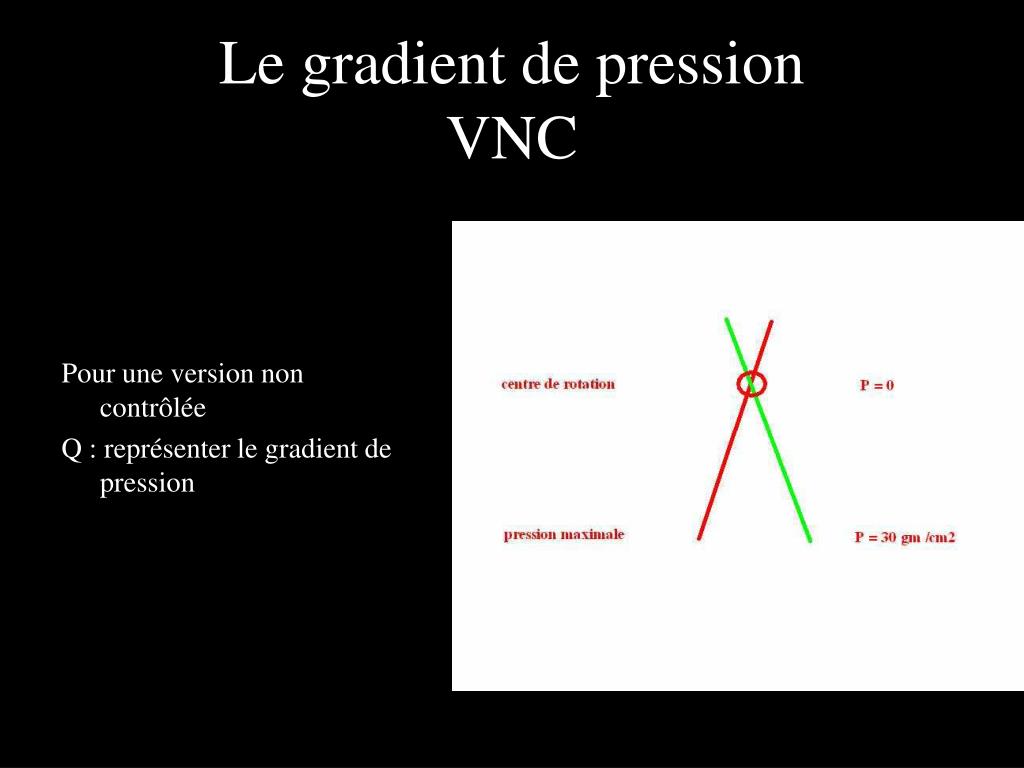

  3. Le gradient de pressionVNC Pour une version non contrôlée Q : représenter le gradient de pression

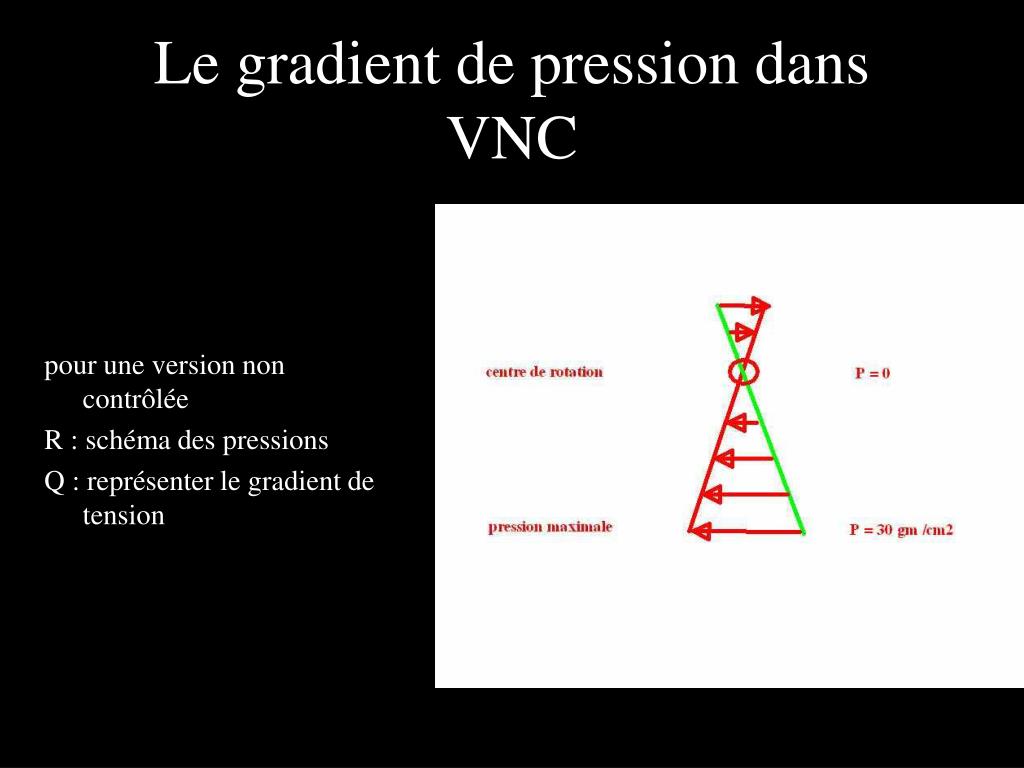

  4. Le gradient de pression dans VNC pour une version non contrôlée R : schéma des pressions Q : représenter le gradient de tension

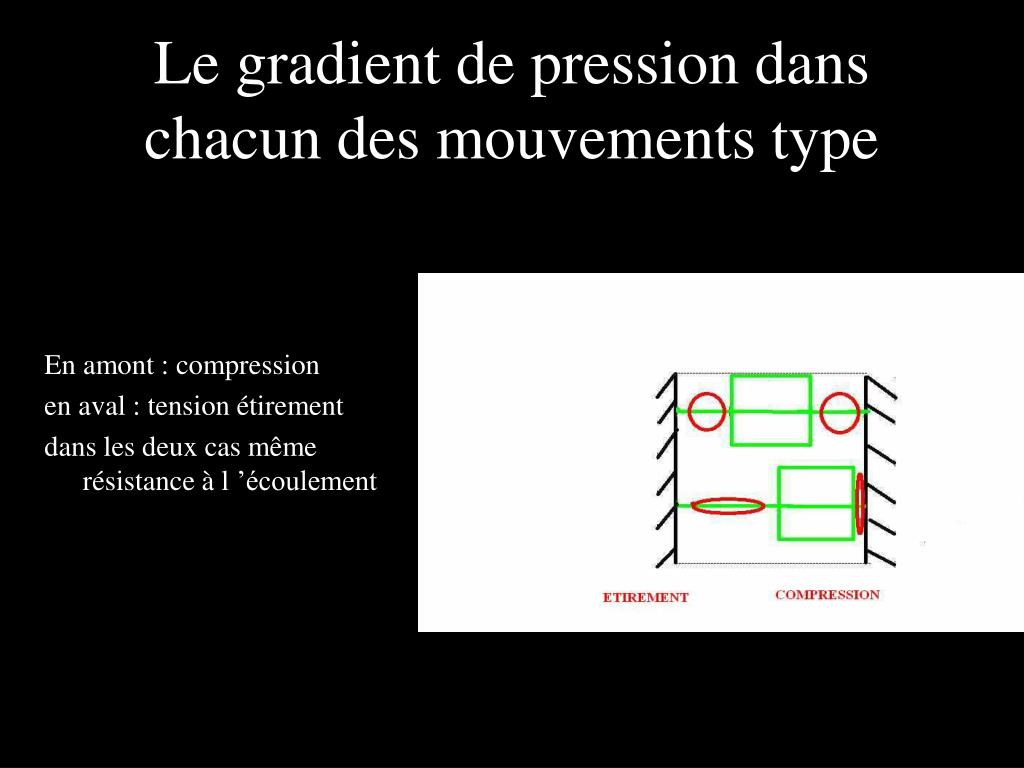

  5. Le gradient de pression dans chacun des mouvements type En amont : compression en aval : tension étirement dans les deux cas même résistance à l ’écoulement

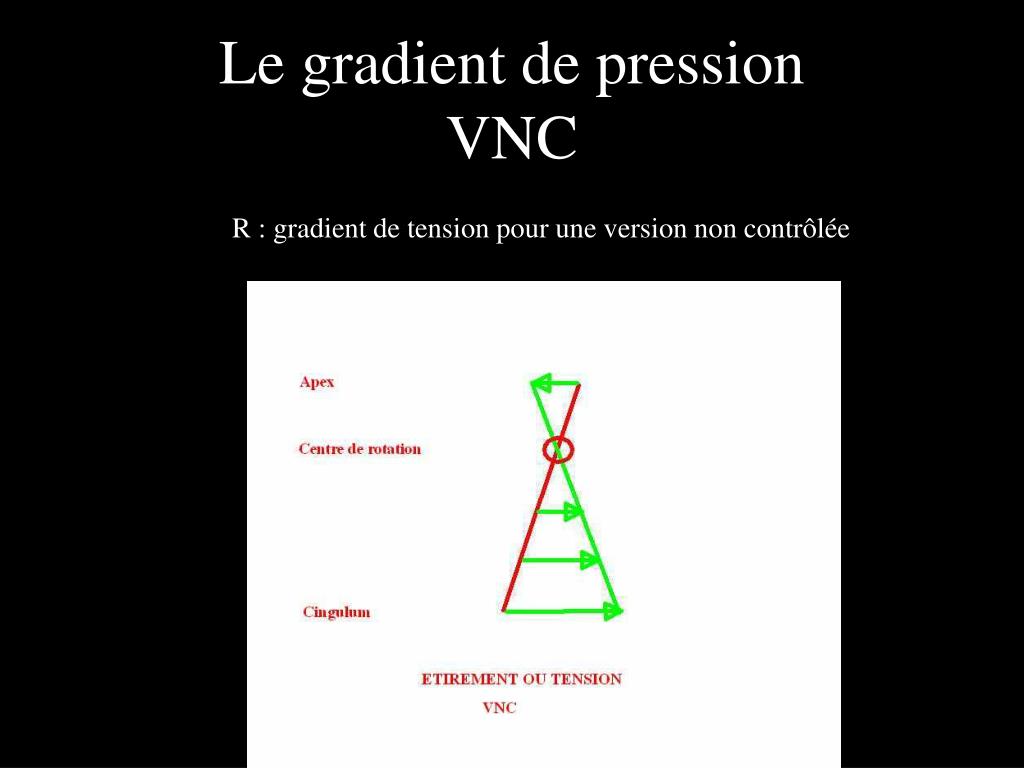

  6. Le gradient de pression VNC R : gradient de tension pour une version non contrôlée

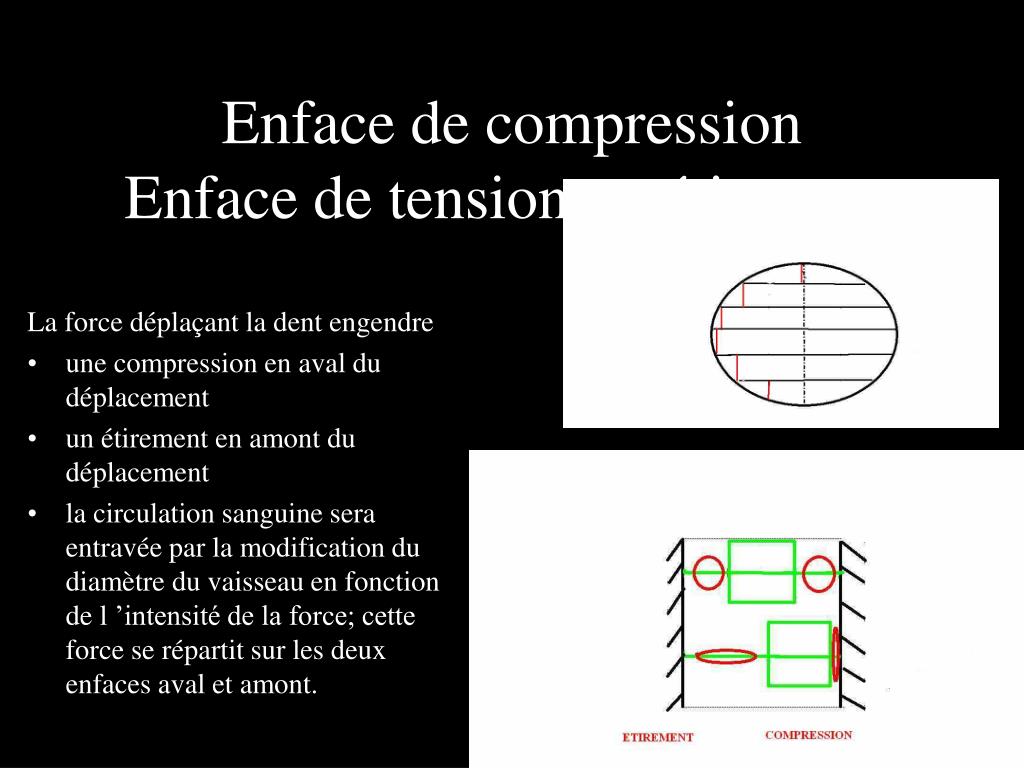

  7. Enface de compressionEnface de tension ou étirement La force déplaçant la dent engendre • une compression en aval du déplacement • un étirement en amont du déplacement • la circulation sanguine sera entravée par la modification du diamètre du vaisseau en fonction de l ’intensité de la force; cette force se répartit sur les deux enfaces aval et amont.

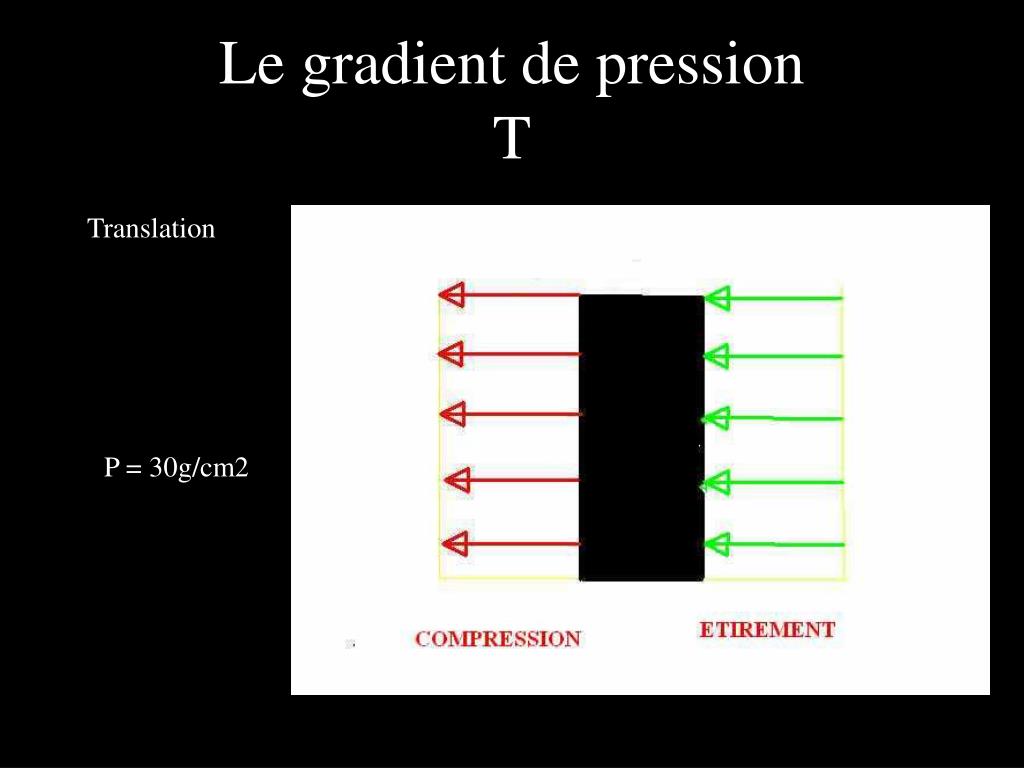

  8. Le gradient de pression T Translation P = 30g/cm2

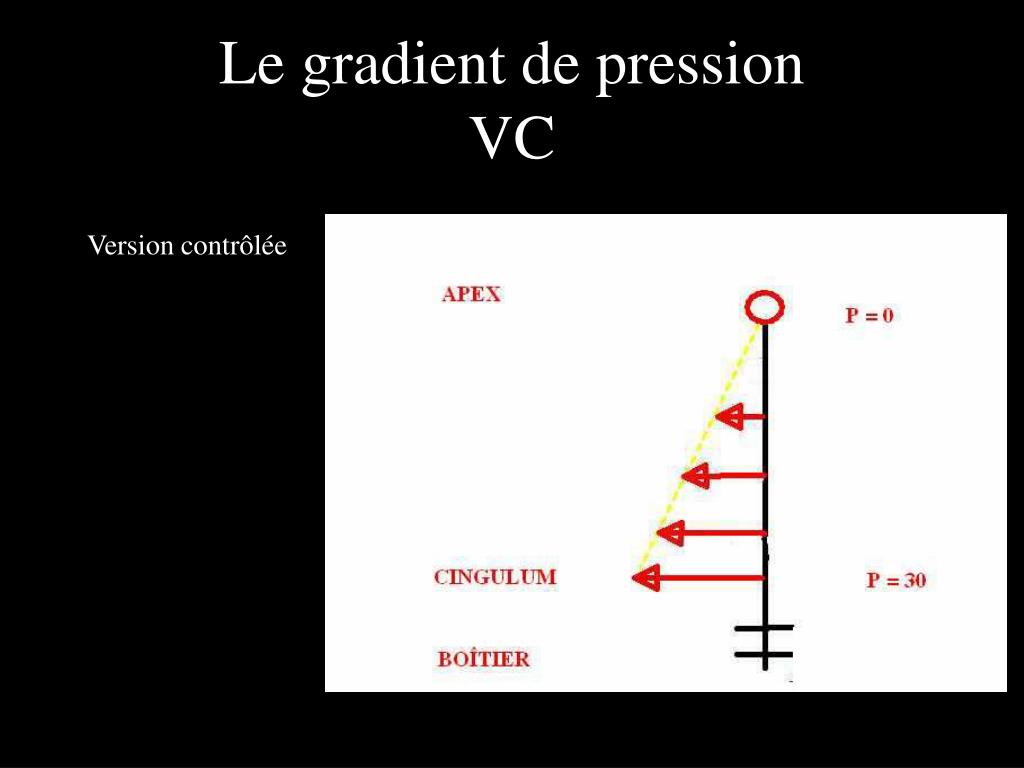

  9. Le gradient de pression VC Version contrôlée

  10. Le gradient de pression RC Moment pur la rotation au centre de résistance (RC),

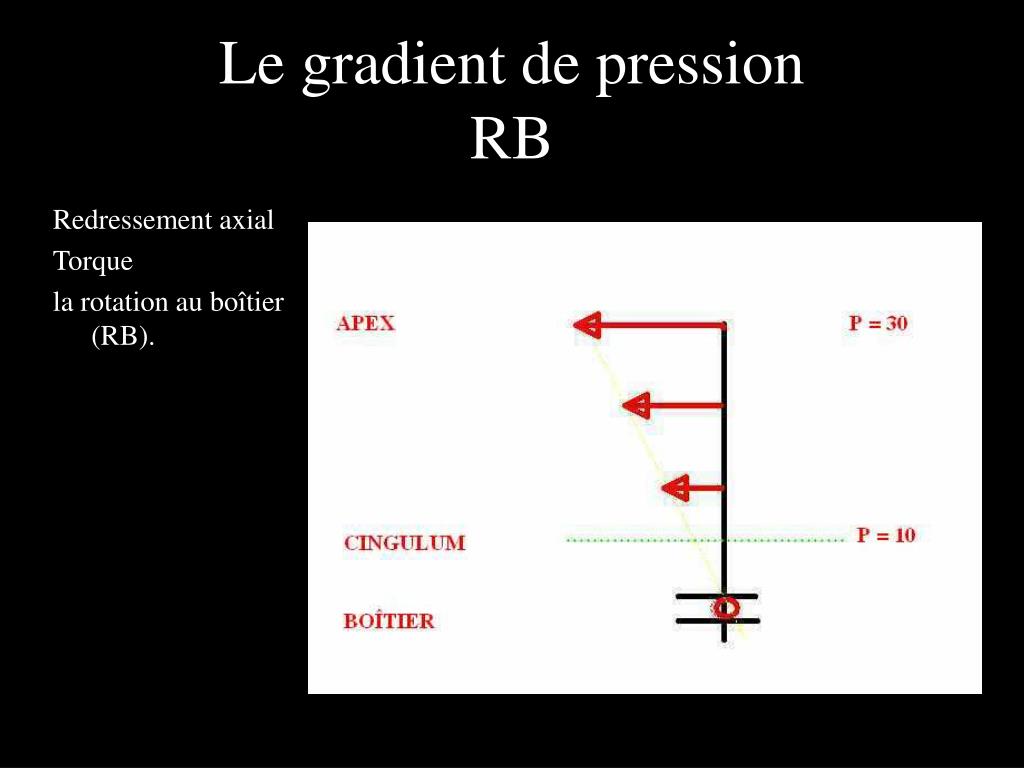

  11. Le gradient de pression RB Redressement axial Torque la rotation au boîtier (RB).

  12. Le gradient des forces Enface

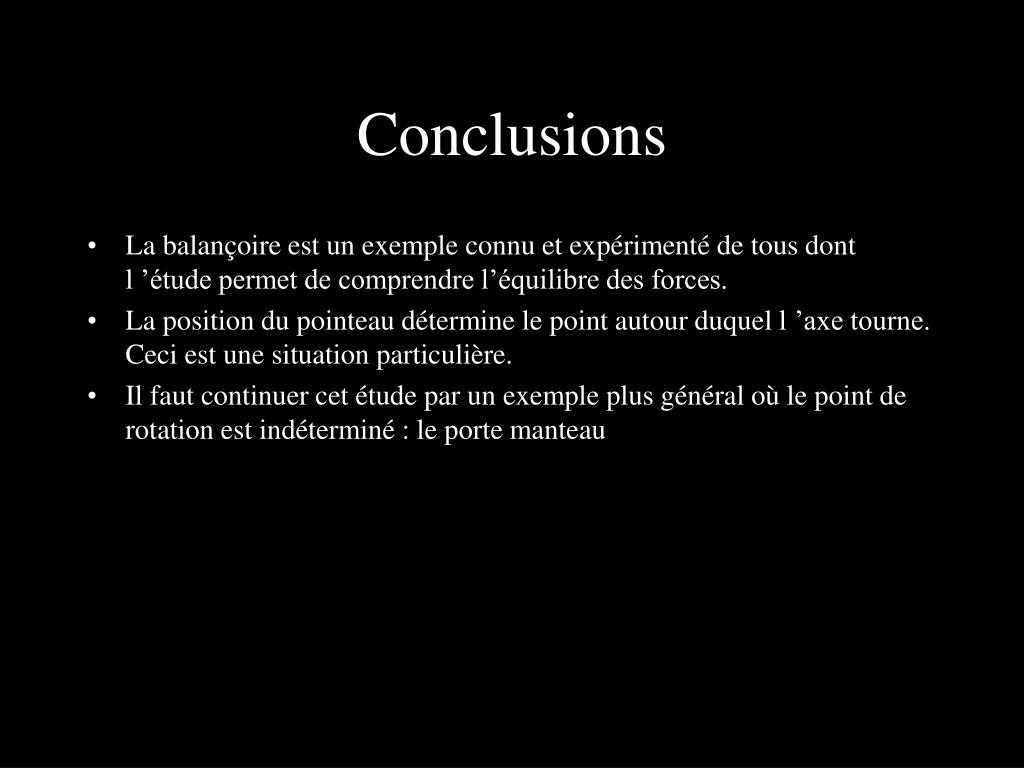

  13. Conclusions • La balançoire est un exemple connu et expérimenté de tous dont l ’étude permet de comprendre l’équilibre des forces. • La position du pointeau détermine le point autour duquel l ’axe tourne. Ceci est une situation particulière. • Il faut continuer cet étude par un exemple plus général où le point de rotation est indéterminé : le porte manteau

  14. calcul des intensités des forces et des moments en fonction de l ’enface des dents • Si le pli distal vertical ( tip back ) d’ancrage molaire est bien adapté à la tension de la chaînette, le moment résultant dans plan sagittal au niveau molaire est nul, la molaire ne subira pas de version sagittale. • Si le pli distal occlusal (toe in) d’ancrage molaire est bien adapté à la tension de la chaînette, le moment résultant dans plan occlusal au niveau molaire est nul, la molaire ne subira pas de rotation axiale occlusale. • Si la ligature distale au niveau canin est bien faite, le moment résultant occlusal canin est nul , la canine ne subira pas de rotation axiale occlusale. • Il reste à calculer les intensités des forces et des moments en fonction de l ’enface des dents...

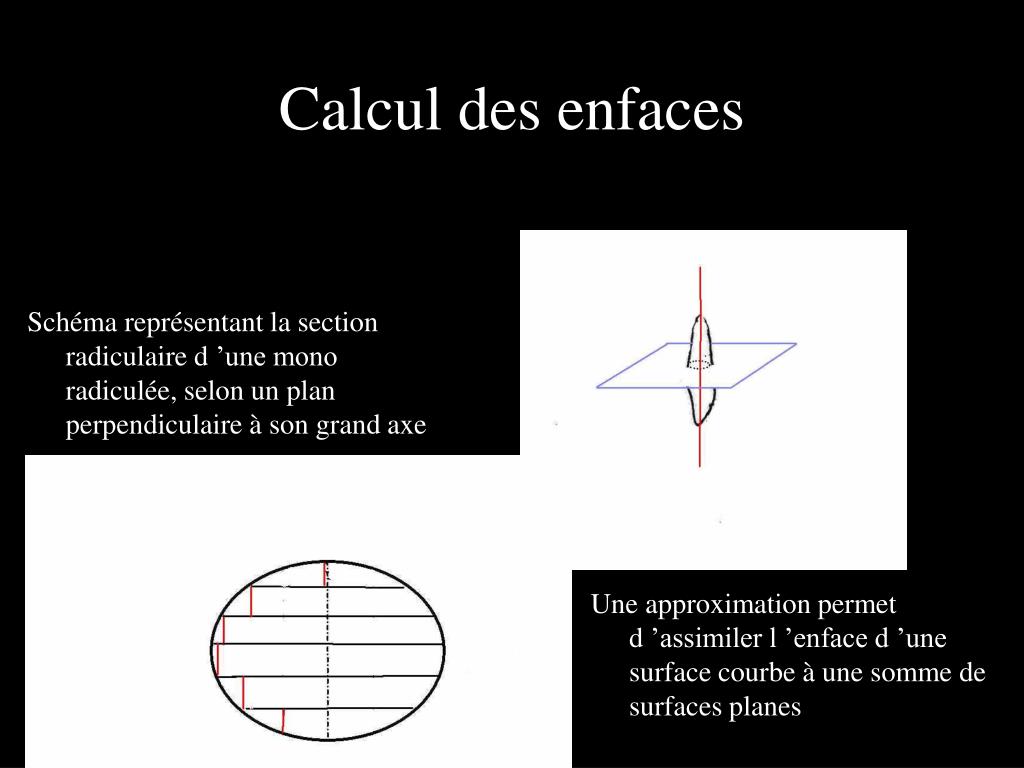

  15. Calcul des enfaces Schéma représentant la section radiculaire d ’une mono radiculée, selon un plan perpendiculaire à son grand axe Une approximation permet d ’assimiler l ’enface d ’une surface courbe à une somme de surfaces planes
