Presentation Transcript

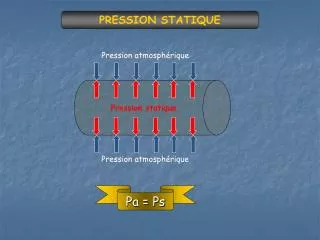

  1. Pression atmosphérique Pression atmosphérique PRESSION STATIQUE Pression statique Pa = Ps

  2. PRESSION STATIQUE Fluide au repos Pression atmosphérique Pression statique

  3. Pression atmosphérique Pression atmosphérique Pression atmosphérique Pression statique PRESSION STATIQUE Pression statique

  4. PRESSION DYNAMIQUE C’est la pression due au mouvement du fluide. Elle exprime l’énergie cinétique d’une masse en mouvement. Concernant l’air, la pression dynamique se calcule par la formule : Ec = ½ r V²

  5. Pression dynamique PRESSION DYNAMIQUE A B

  6. Pression atmosphérique Pression totale h PRESSION TOTALE C’est la somme des pressions statique et dynamique : Pt = ½ ρ V² + Ps

  7. LE THEOREME DE BERNOULLI – 1/3 Le principe qui nous intéresse … … Lorsque la vitesse d’un fluide incompressible augmente, sa pression statique diminue… Ce qu’il faut comprendre …

  8. LE THEOREME DE BERNOULLI – 2/3 A) Relation vitesse/pression. La pression totale d’un fluide incompressible est constante. Pt = Pd + Ps = constante B) Relation Vitesse/section Le produit de la vitesse d’écoulement par la section est constant. Section (S) x vitesse (V) = débit = constante

  9. S2 S1 LE THEOREME DE BERNOULLI – 3/3 La vitesse en S2 est supérieure à la vitesse en S1 pour respecter l’équation de continuité :S1x V1= S2 x V2 = débit Si la vitesse augmente en S2, la pression dynamique augmente proportionnellement. La pression statique doit diminuer pour que la pression totale reste constante. Débit

  10. Application à un profil d’aile … dépression + surpression = Portance (et traînée) !!!
