■ 결합기는 HEADAND SYSTEM 의 변조기 , 신호처리기 , 다수의 RF 신호를 결합하여

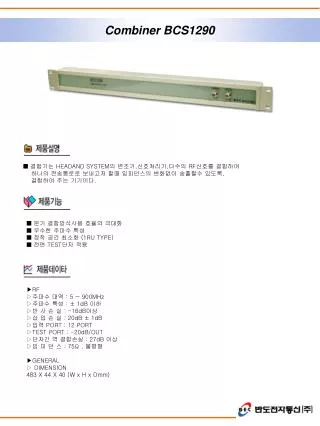

Combiner BCS1290. ■ 결합기는 HEADAND SYSTEM 의 변조기 , 신호처리기 , 다수의 RF 신호를 결합하여 하나의 전송통로로 보내고저 할때 임피던스의 변화없이 송출할수 있도록 , 결합하여 주는 기기이다. ■ 분기 결합방식사용 효율의 극대화 ■ 우수한 주파수 특성 ■ 장착 공간 최소화 (1RU TYPE) ■ 전면 TEST 단자 적용.

connor-blake
Download Presentation

■ 결합기는 HEADAND SYSTEM 의 변조기 , 신호처리기 , 다수의 RF 신호를 결합하여

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. Combiner BCS1290 ■ 결합기는 HEADAND SYSTEM의 변조기,신호처리기,다수의 RF신호를 결합하여 하나의 전송통로로 보내고저 할때 임피던스의 변화없이 송출할수 있도록, 결합하여 주는 기기이다. ■ 분기 결합방식사용 효율의 극대화■ 우수한 주파수 특성■ 장착 공간 최소화 (1RU TYPE)■ 전면 TEST단자 적용 ▶RF▷주파수 대역 : 5 ~ 900MHz▷주파수 특성 : ± 1dB 이하▷반 사 손 실 : -16dB이상▷삽 입 손 실 : 20dB ± 1dB ▷입력 PORT : 12 PORT▷TEST PORT : -20dB/OUT▷단자간 역 결합손실 : 27dB 이상▷임 피 던 스 : 75Ω , 불평형▶GENERAL▷ DIMENSION 483 X 44 X 40 (W x H x Dmm)

  2. Divider BDE1890 ■ 분리기는 안테나 및 동축선로를 통하여 인입된 하나의 RF신호를 임피던스의 변화 없이 균등하게 분배 하여 주는 기기이다. ■ 분기 결합방식사용 효율의 극대화■ 우수한 주파수 특성■ 장착 공간 최소화 (1RU TYPE)■ 전면 TEST단자 적용 ▶RF▷주파수 대역 : 5 ~ 900MHz▷주파수 특성 : ± 1dB 이하▷반 사 손 실 : -16dB이상▷삽 입 손 실 : 14dB ± 1dB ▷출력 PORT : 8 PORT▷TEST PORT : -20dB/OUT▷단자간 역 결합손실 : 22dB 이상▷임 피 던 스 : 75Ω , 불평형▶GENERAL▷ DIMENSION 483 X 44 X 40 (W x H x Dmm)
