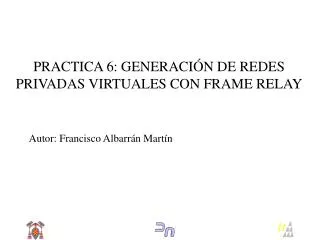

  1. PRACTICA 6: GENERACIÓN DE REDES PRIVADAS VIRTUALES CON FRAME RELAY Autor: Francisco Albarrán Martín it

  2. PRACTICA 4: V PN CON FRAME RELAY. ESQUEMA DE LA PRÁCTICA CONFIGURACIÓN FRAME RELAY CONFIGURACIÓN PROTOCOLO IP. Direccionamiento. Rutas Estáticas. it

  3. DESCRIPCIÓN DE LA PRÁCTICA MADRID BARCELONA RED IP 1 RED IP 4 CONSOLA OPERADOR 1 OPERADOR 2 RED IP 2 RED IP 5 RED IP 3 BILBAO VALENCIA CONSOLA OBJETIVO DE LA PRÁCTICA: ESTABLECER REDES PRIVADAS VIRTUALES MEDIANTE FR. PASOS DE REALIZACIÓN DE LA CONEXIÓN PASO 1: CABLEADO. PASO 2: ESTABLECIMIENTO Y CONFIGURACIÓN DE PROTOCOLO DE ENLACE (FRAME RELAY) PASO 3: PROTOCOLO DE RED (IP). PASO 4: COMPROBACIONES (PING), MONITORIZACIÓN. it

  4. PASO 1: CABLEADO MADRID DTE RED IP 1 DCE OPERADOR 1 DCE RED IP 3 DTE RED IP 2 BILBAO CONFIGURACIÓN FRAME RELAY UNA VEZ ESTABLECIDO EL NIVEL DOS EJECUTAMOS LOS COMANDOS: OPERADOR 1 Config>NETWORK número OPERADOR 1 Config>LIST HDLC COMPROBAMOS SI EL INTERFAZ FÍSICO ES DTE O DCE. it

  5. PASO 2: CONFIGURACIÓN FRAME RELAY MADRID DTE DLCI 16 IP1 DCE DLCI 18 RED IP 1 OPERADOR 1 IP2 DCE RED IP 2 RED IP 3 IP4 DTE DLCI 17 IP3 BILBAO CONFIGURACIÓN FRAME RELAY CONFIGURACIÓN DE LOS DLCI ASOCIADOS A CADA PVC: MADRID FR config>ADD PVC-PERMANENT-CIRCUIT ASOCIACIÓN DIRECCIONES IP Y DLCI: MADRID FR config>ADD PROTOCOL-ADDRESS IP Address [0.0.0.0]?IP2 Circuit number[16]?16 COMPORBACIONES: LIST CIRCUITS Y LIST PROTOCOL-DIRECTION DESABLE LMI: NO RECIBIREMOS ORDENES DE LA ENTIDAD LMI it

  6. PASO 2: CONFIGURACIÓN FRAME RELAY II BARCELONA DTE DLCI 19 IP8 DCE DLCI 18 RED IP 1 OPERADOR 2 OPERADOR 1 IP7 DTE DCE DCE RED IP 2 IP6 IP5 IP9 DTE DLCI 20 IP10 RED IP 3 VALENCIA CONFIGURACIÓN FRAME RELAY CONFIGURACIÓN DE LOS DLCI ASOCIADOS A CADA PVC: MADRID FR config>ADD PVC-PERMANENT-CIRCUIT ASOCIACIÓN DIRECCIONES IP Y DLCI: MADRID FR config>ADD PROTOCOL-ADDRESS IP Address [0.0.0.0]?IP2 Circuit number[16]?16 COMPORBACIONES: LIST CIRCUITS Y LIST PROTOCOL-DIRECTION DESABLE LMI: NO RECIBIREMOS ORDENES DE LA ENTIDAD LMI it

  7. PASO 3: CONFIGURACIÓN IP I MADRID DTE RED IP 1:192.168.1.0/24 192.168.1.1 DCE/WAN2 OPERADOR 1 OPERADOR 2 192.168.1.2 DCE/WAN4 DTE/WAN 4 DCE/WAN3 192.168.3.2 192.168.3.1 192.168.2.2 RED IP 2:192.168.2.0/24 RED IP 3:192.168.3.0/24 192.168.2.1 DTE BILBAO it

  8. PASO 3: CONFIGURACIÓN IP II BARCELONA DTE RED IP 4:192.168.4.0/24 192.168.4.2 DCE/WAN2 OPERADOR 2 OPERADOR 1 192.168.4.1 DCE/WAN4 DTE/WAN 4 DCE/WAN3 192.168.3.1 192.168.3.2 192.168.5.1 RED IP 5:192.168.5.0/24 RED IP 3:192.168.3.0/24 192.168.5.2 DTE VALENCIA it

  9. PASO 3: CONFIGURACIÓN IP III CONFIGURACIÓN IP III: Dado que IP no es foco del laboratorio la configuración IP, necesaria para la práctica es la siguiente: Entramos en P 4 y Dentro de P 4 en PROTOCOL IP PARA EL ROUTER MADRID SERIAL PARA EL ROUTER BILBAO SERIAL it

  10. PASO 3: CONFIGURACIÓN IP IV RUTAS ESTÁTICAS: Las rutas estáticas son elementos de configuración IP que nos permiten establecer caminos a nivel 3 entre los diferentes dispositivos de la red. En el caso que nos ocupa permitirá generar las Redes Privadas Virtuales: MADRID VPN 1 (MADRID-BARCELONA) BARCELONA RED IP 1 RED IP 4 CONSOLA OPERADOR 1 OPERADOR 2 RED IP 2 RED IP 5 RED IP 3 VPN 2 (BILBAO-VALENCIA) BILBAO VALENCIA CONSOLA it

  11. PASO 3: CONFIGURACIÓN IP V MADRID VPN 1 (MADRID-BARCELONA) BARCELONA RED IP 1 RED IP 4 CONSOLA OPERADOR 1 OPERADOR 2 RED IP 2 RED IP 5 RED IP 3 VPN 2 (BILBAO-VALENCIA) BILBAO VALENCIA CONSOLA MADRID BARCELONA DESTINO VIA OPERADOR 1 OPERADOR 2 DESTINO VIA BARNA OP 1 DESTINO VIA DESTINO VIA MADRID OP 2 BARNA OP 2 MADRID OP 1 BILBAO VALENCIA VAL OP 2 BILBAO OP 1 DESTINO VIA DESTINO VIA VAL OP 1 VAL OP 2 it

  12. PASO 3: CONFIGURACIÓN IP VI MADRID VPN 1 (MADRID-BARCELONA) BARCELONA RED IP 1 RED IP 4 CONSOLA OPERADOR 1 OPERADOR 2 RED IP 2 RED IP 5 RED IP 3 VPN 2 (BILBAO-VALENCIA) BILBAO VALENCIA CONSOLA RUTAS ESTÁTICAS: COMANDO ADD ROUTE EJEMPLO RUTA DE MADRID A BARCELONA MADRID IP Config>add route IP ADDRESS (0.0.0.0):RED IP 4-192.168.4.0 MASCARA(0.0.0.0):255.255.255.0 GATEWAY(0.0.0.0):IP WAN2 DE OPERADOR 1-192.168.2.2 COST(0):1 REPETIMOS ESTA OPERACIÓN EN BARCELONA, BILBAO, VALENCIA, OP 1 Y OP 2. it

  13. PASO 4: COMPROBACIÓN MADRID VPN 1 (MADRID-BARCELONA) BARCELONA RED IP 1 RED IP 4 CONSOLA OPERADOR 1 OPERADOR 2 RED IP 2 RED IP 5 RED IP 3 VPN 2 (BILBAO-VALENCIA) BILBAO VALENCIA CONSOLA COMPROBACIÓN DESDE P 3, PROTOCOL IP EJECUTAR EL COMANDO PING CON EL SIGUIENTE FORMATO: Desde MADRID a BARCELONA: IP>PING 192.168.4.2 Desde VALENCIA a BILBAO IP>PING 192.168.2.1 COMPROBACIÓN DE LAS TABLAS DE ROUTING: IP>DUMP EJECUTAR EL COMANDO DEVICE numero en P 3. it
