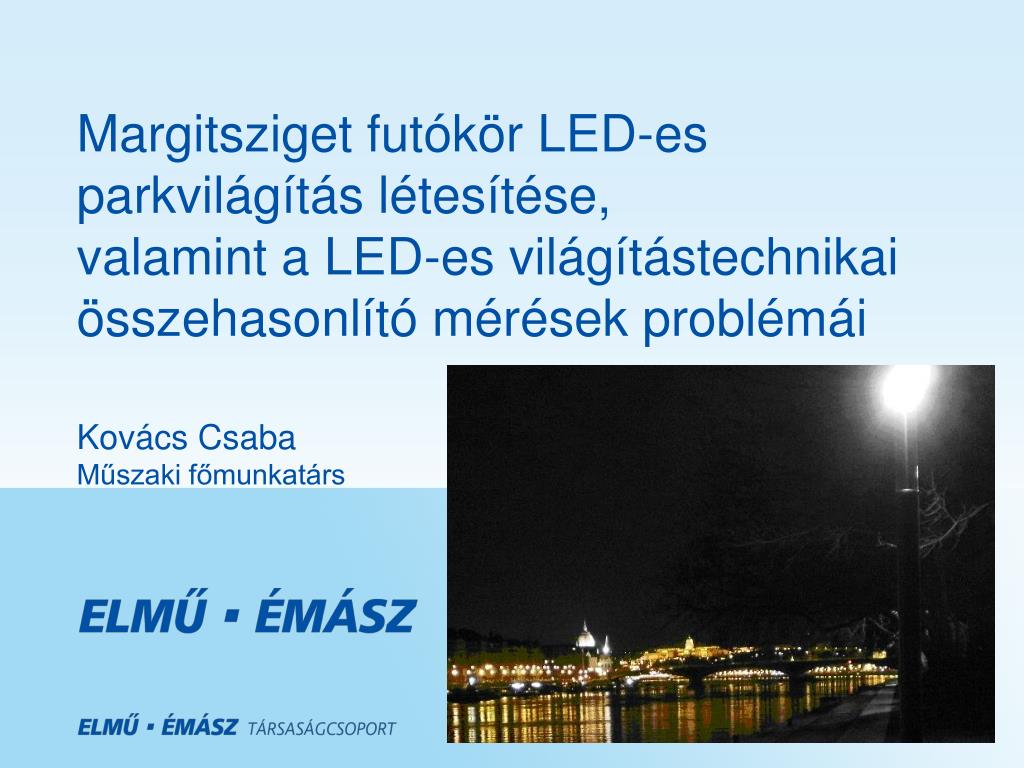

  1. Margitsziget futókör LED-es parkvilágítás létesítése, valamint a LED-es világítástechnikai összehasonlító mérések problémáiKovács CsabaMűszaki főmunkatárs

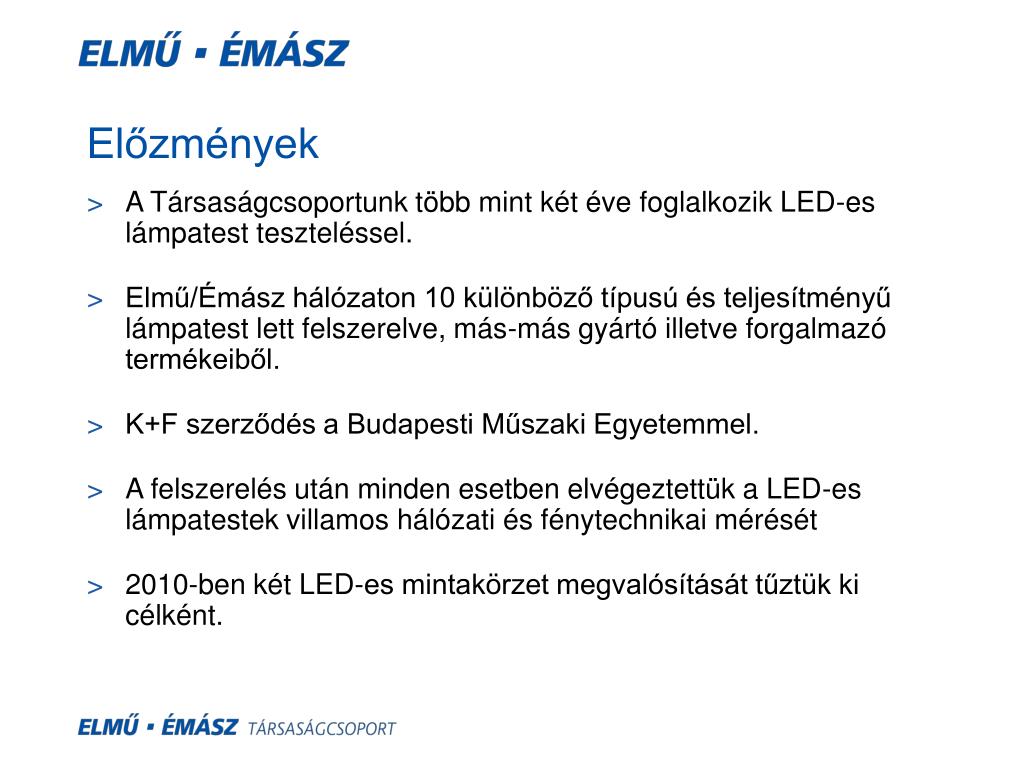

  2. Előzmények • A Társaságcsoportunk több mint két éve foglalkozik LED-es lámpatest teszteléssel. • Elmű/Émász hálózaton 10 különböző típusú és teljesítményű lámpatest lett felszerelve, más-más gyártó illetve forgalmazó termékeiből. • K+F szerződés a Budapesti Műszaki Egyetemmel. • A felszerelés után minden esetben elvégeztettük a LED-es lámpatestek villamos hálózati és fénytechnikai mérését • 2010-ben két LED-es mintakörzet megvalósítását tűztük ki célként.

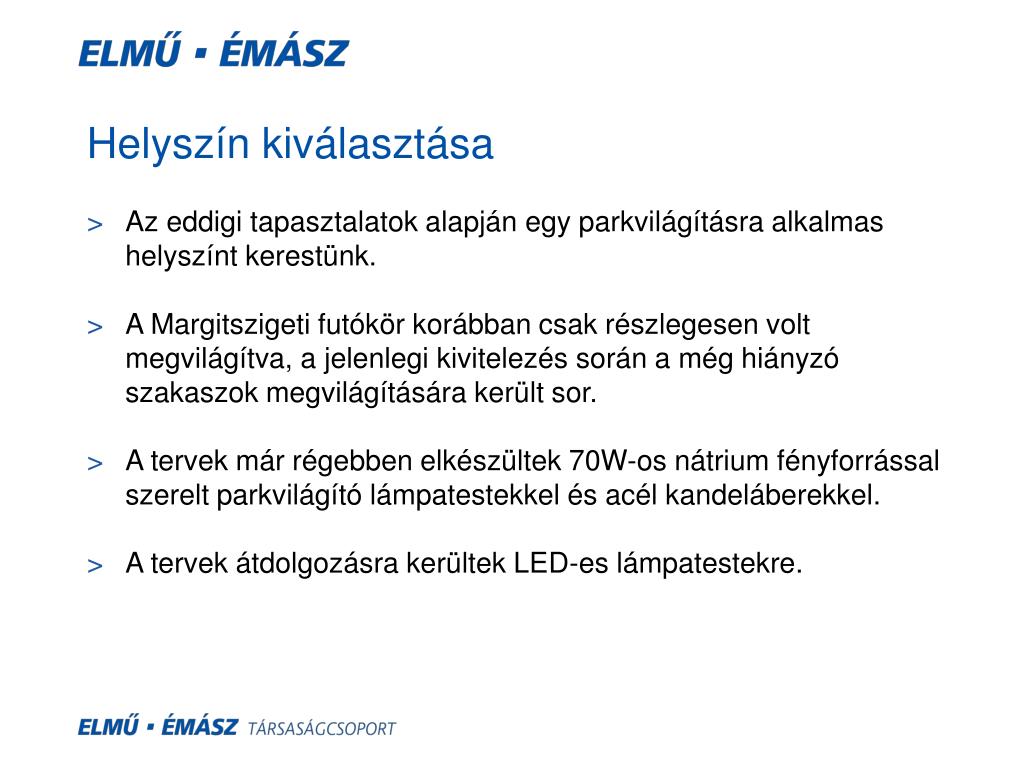

  3. Helyszín kiválasztása • Az eddigi tapasztalatok alapján egy parkvilágításra alkalmas helyszínt kerestünk. • A Margitszigeti futókör korábban csak részlegesen volt megvilágítva, a jelenlegi kivitelezés során a még hiányzó szakaszok megvilágítására került sor. • A tervek már régebben elkészültek 70W-os nátrium fényforrással szerelt parkvilágító lámpatestekkel és acél kandeláberekkel. • A tervek átdolgozásra kerültek LED-es lámpatestekre.

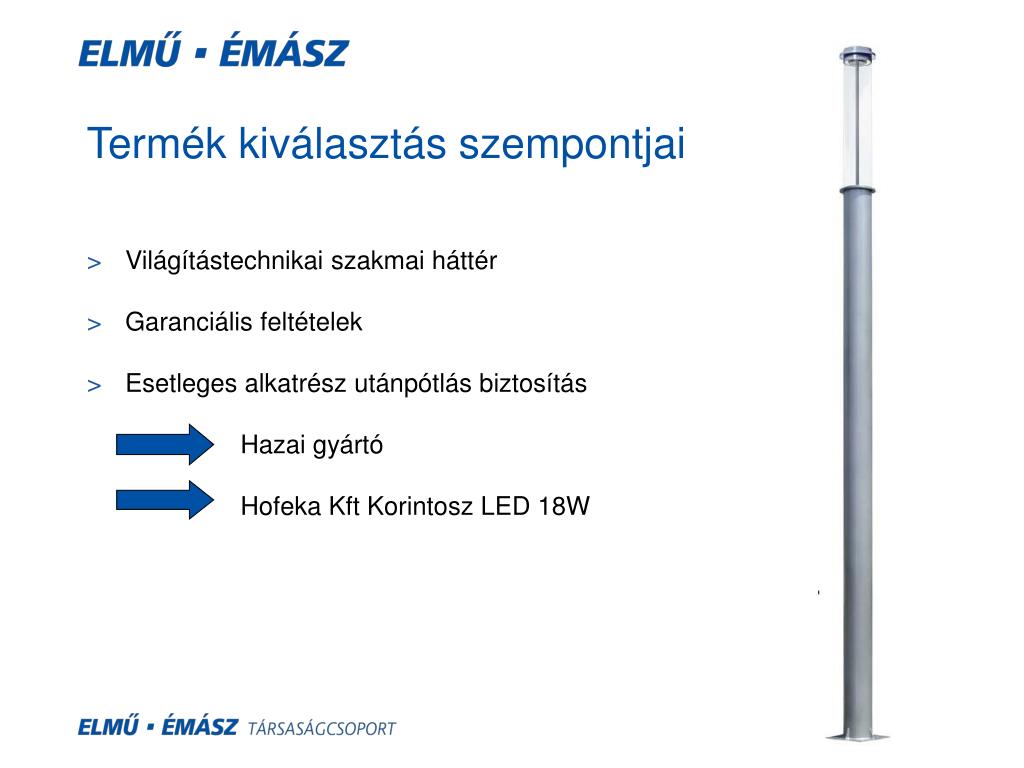

  4. Termék kiválasztás szempontjai • Világítástechnikai szakmai háttér • Garanciális feltételek • Esetleges alkatrész utánpótlás biztosítás Hazai gyártó Hofeka Kft Korintosz LED 18W

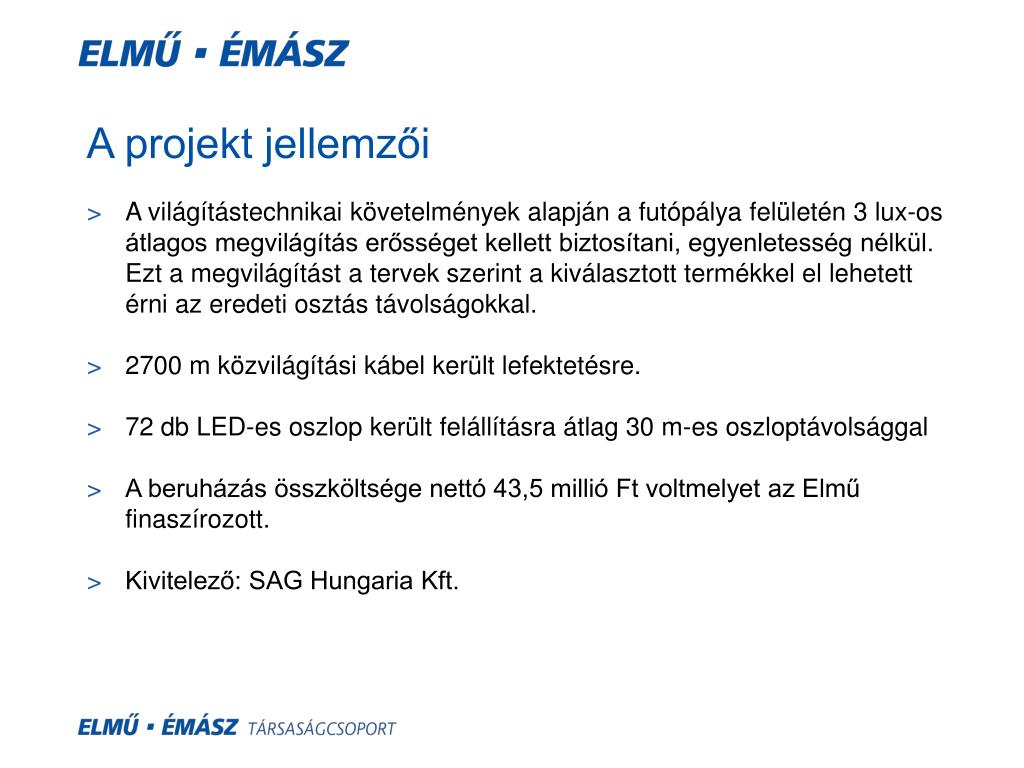

  5. A projekt jellemzői • A világítástechnikai követelmények alapján a futópálya felületén 3 lux-os átlagos megvilágítás erősséget kellett biztosítani, egyenletesség nélkül. Ezt a megvilágítást a tervek szerint a kiválasztott termékkel el lehetett érni az eredeti osztás távolságokkal. • 2700 m közvilágítási kábel került lefektetésre. • 72 db LED-es oszlop került felállításra átlag 30 m-es oszloptávolsággal • A beruházás összköltsége nettó 43,5 millió Ft voltmelyet az Elmű finaszírozott. • Kivitelező: SAG Hungaria Kft.

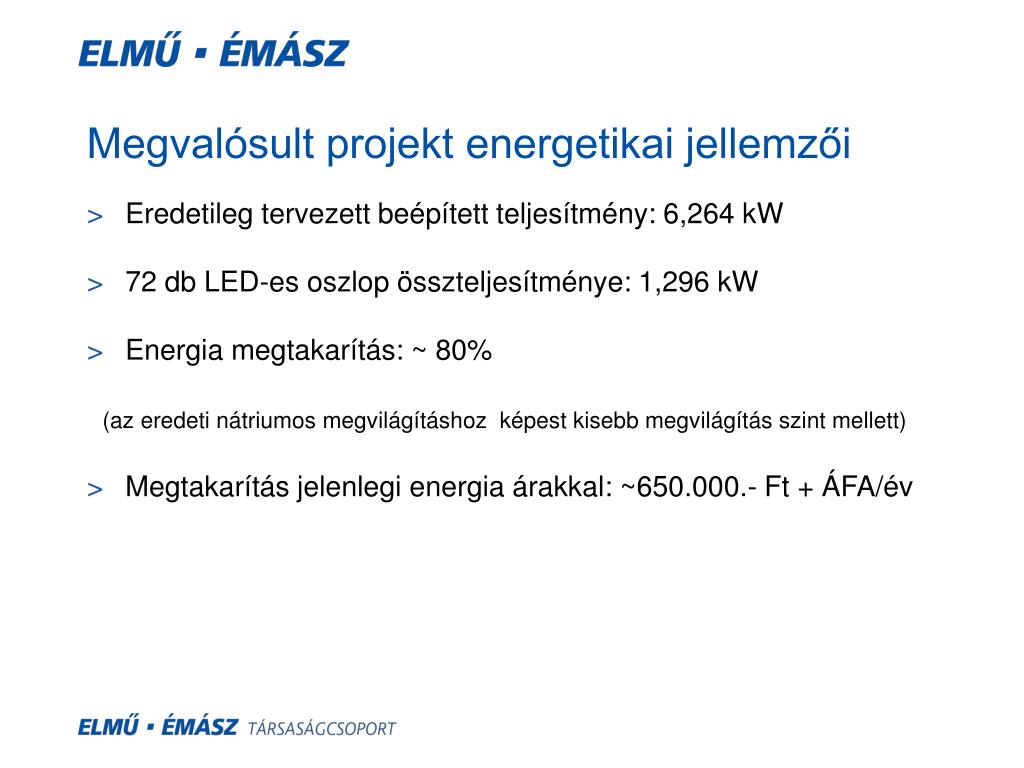

  6. Megvalósult projekt energetikai jellemzői • Eredetileg tervezett beépített teljesítmény: 6,264 kW • 72 db LED-es oszlop összteljesítménye: 1,296 kW • Energia megtakarítás: ~ 80% (az eredeti nátriumos megvilágításhoz képest kisebb megvilágítás szint mellett) • Megtakarítás jelenlegi energia árakkal: ~650.000.- Ft + ÁFA/év

  7. Ellenőrző fénytechnikai mérés

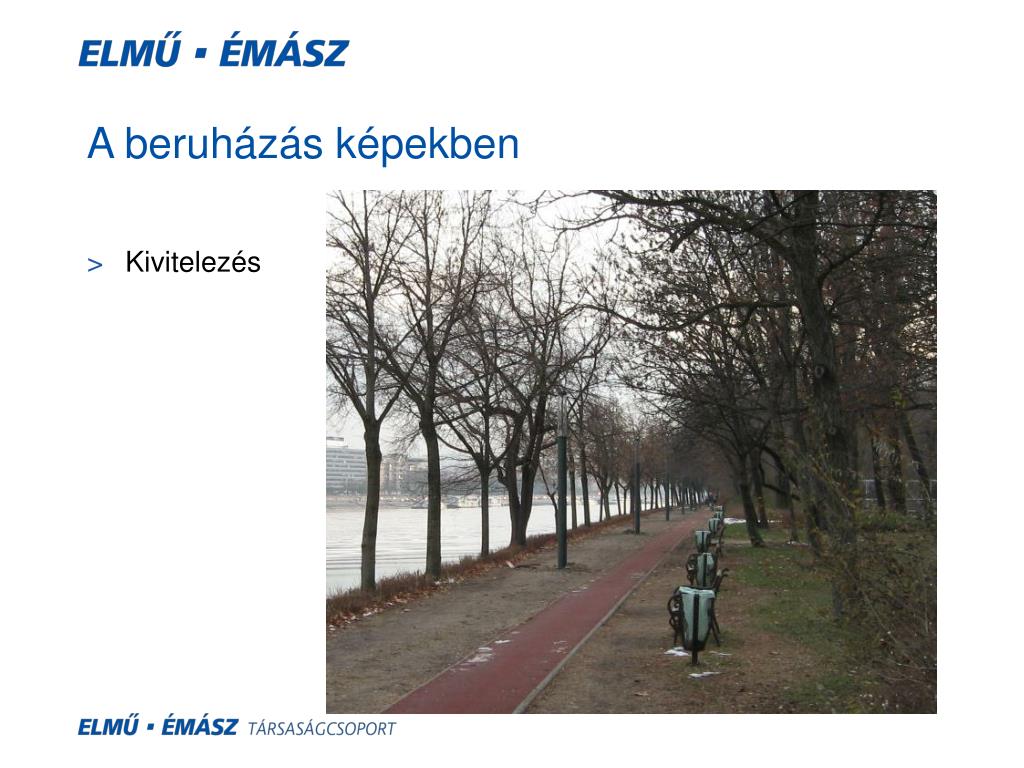

  8. A beruházás képekben • Kivitelezés

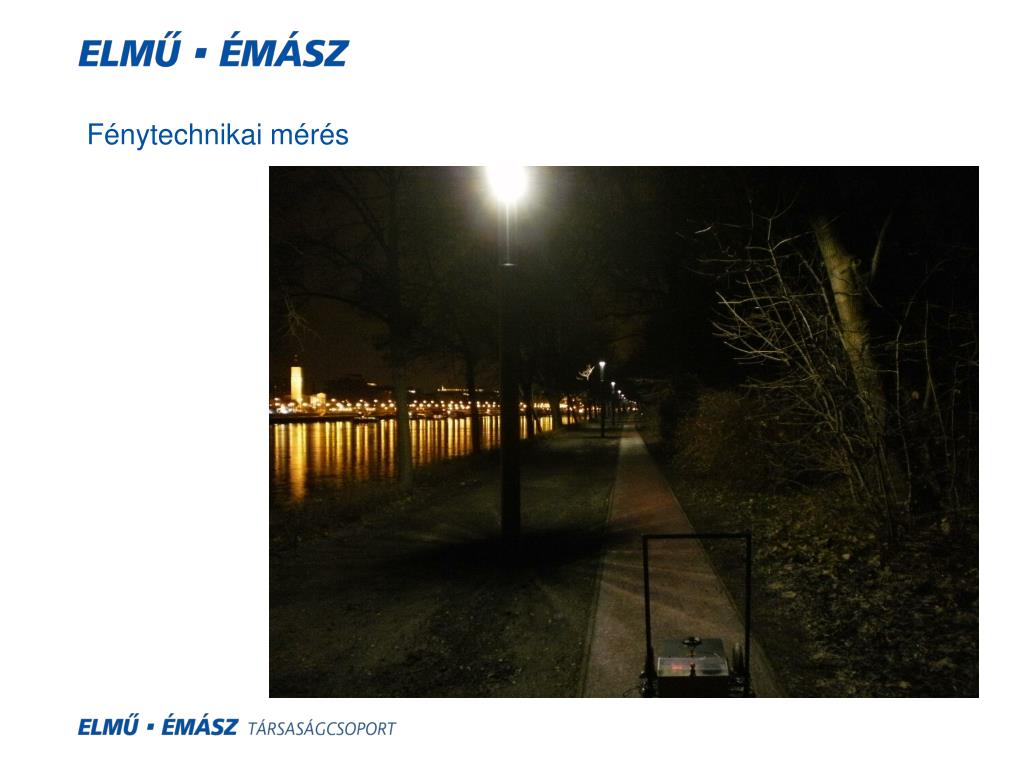

  9. Fénytechnikai mérés

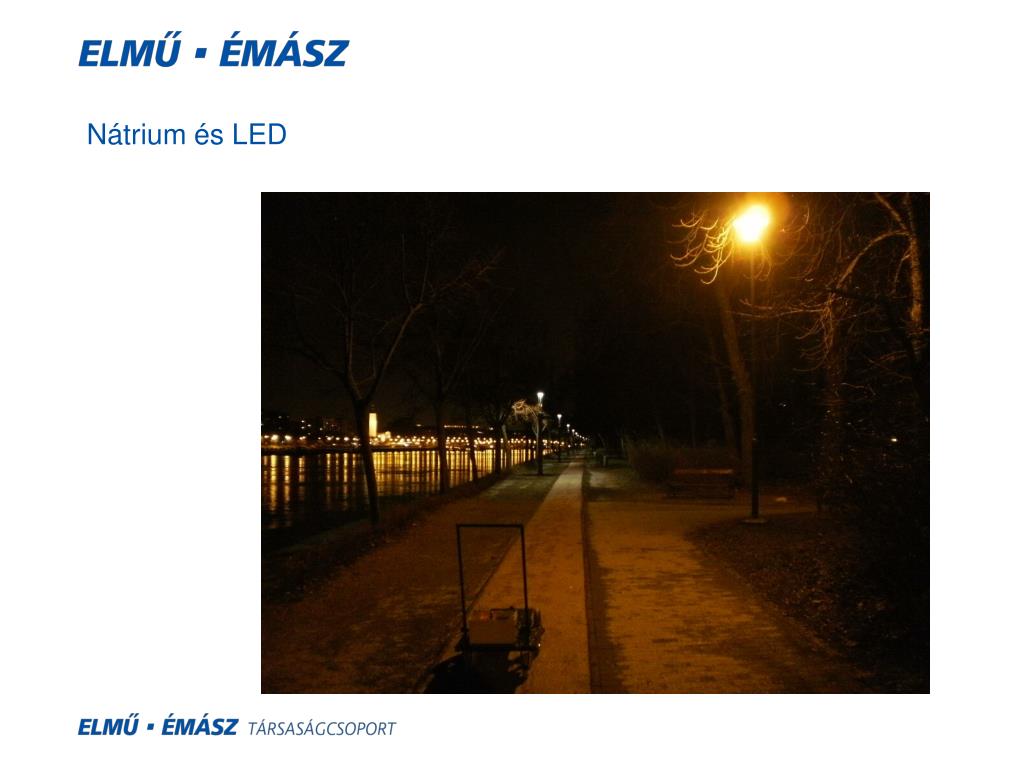

  10. Nátrium és LED

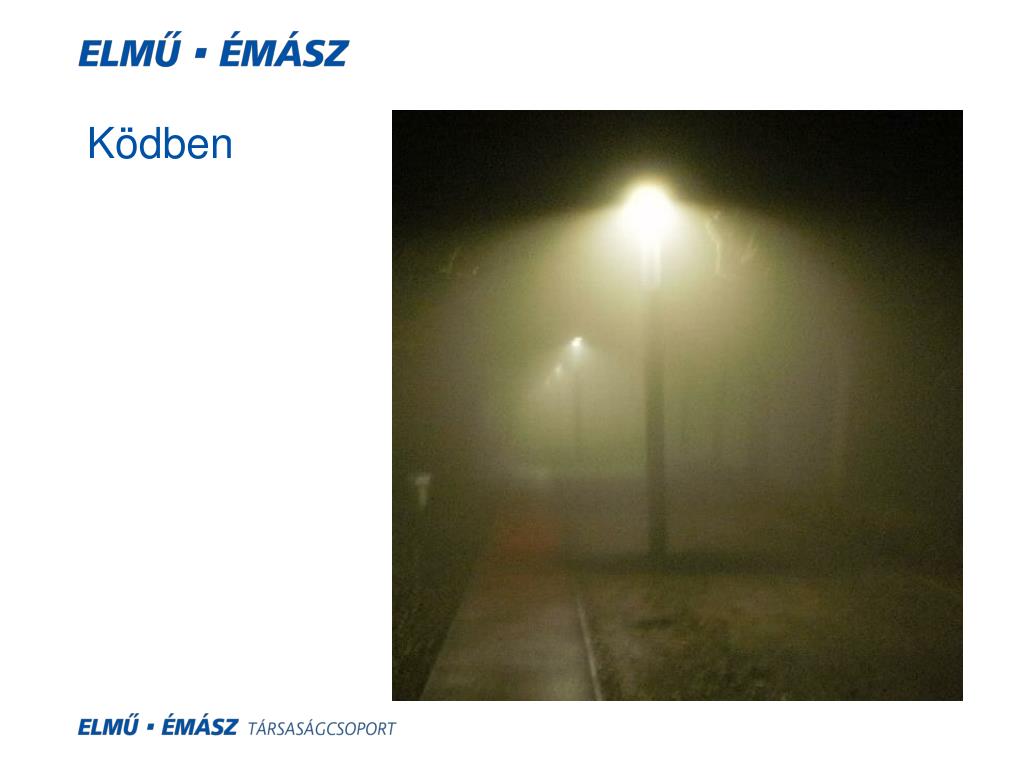

  11. Ködben

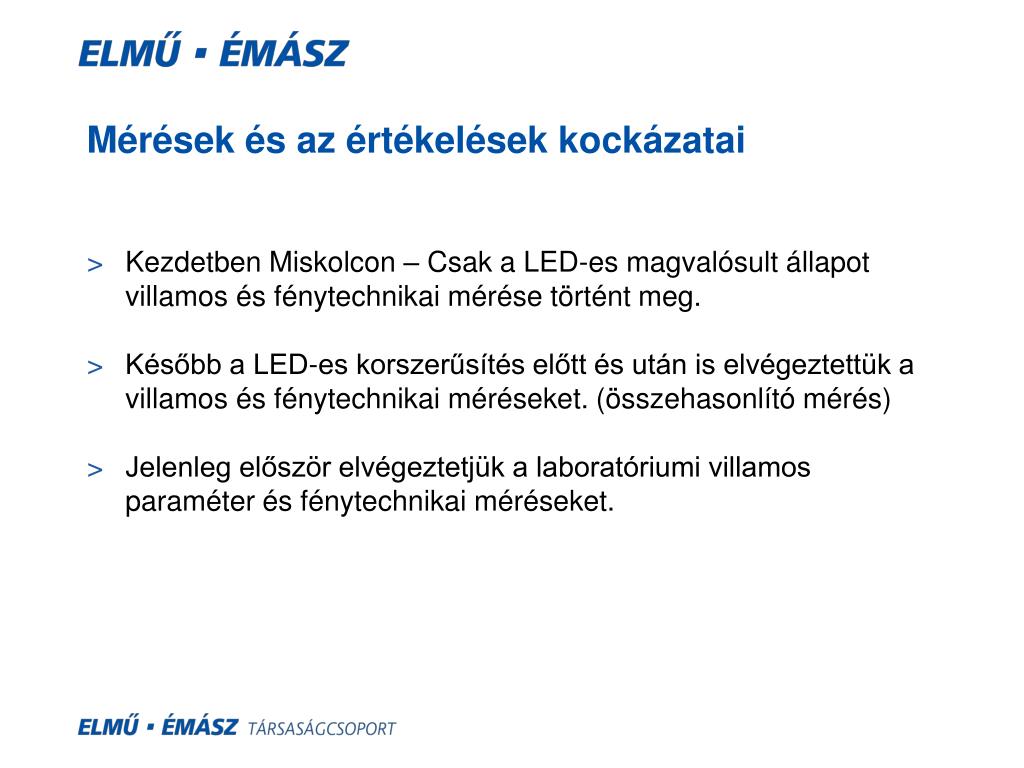

  12. Mérések és az értékelések kockázatai • Kezdetben Miskolcon – Csak a LED-es magvalósult állapot villamos és fénytechnikai mérése történt meg. • Később a LED-es korszerűsítés előtt és után is elvégeztettük a villamos és fénytechnikai méréseket. (összehasonlító mérés) • Jelenleg először elvégeztetjük a laboratóriumi villamos paraméter és fénytechnikai méréseket.

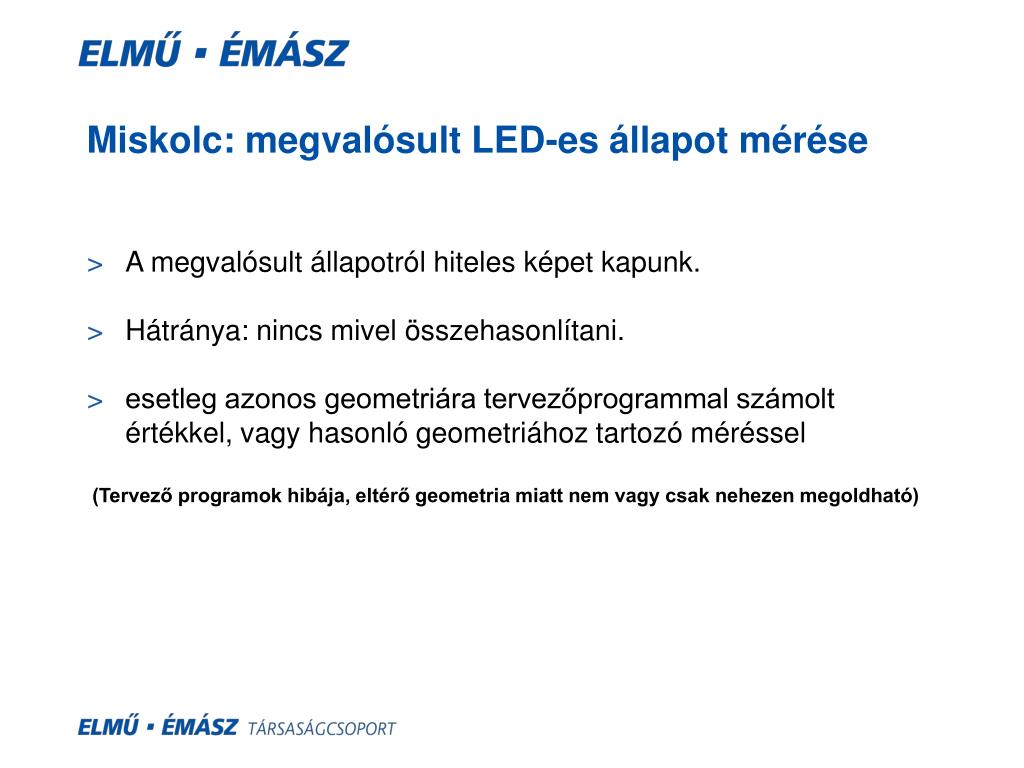

  13. Miskolc: megvalósult LED-es állapot mérése • A megvalósult állapotról hiteles képet kapunk. • Hátránya: nincs mivel összehasonlítani. • esetleg azonos geometriára tervezőprogrammal számolt értékkel, vagy hasonló geometriához tartozó méréssel (Tervező programok hibája, eltérő geometria miatt nem vagy csak nehezen megoldható)

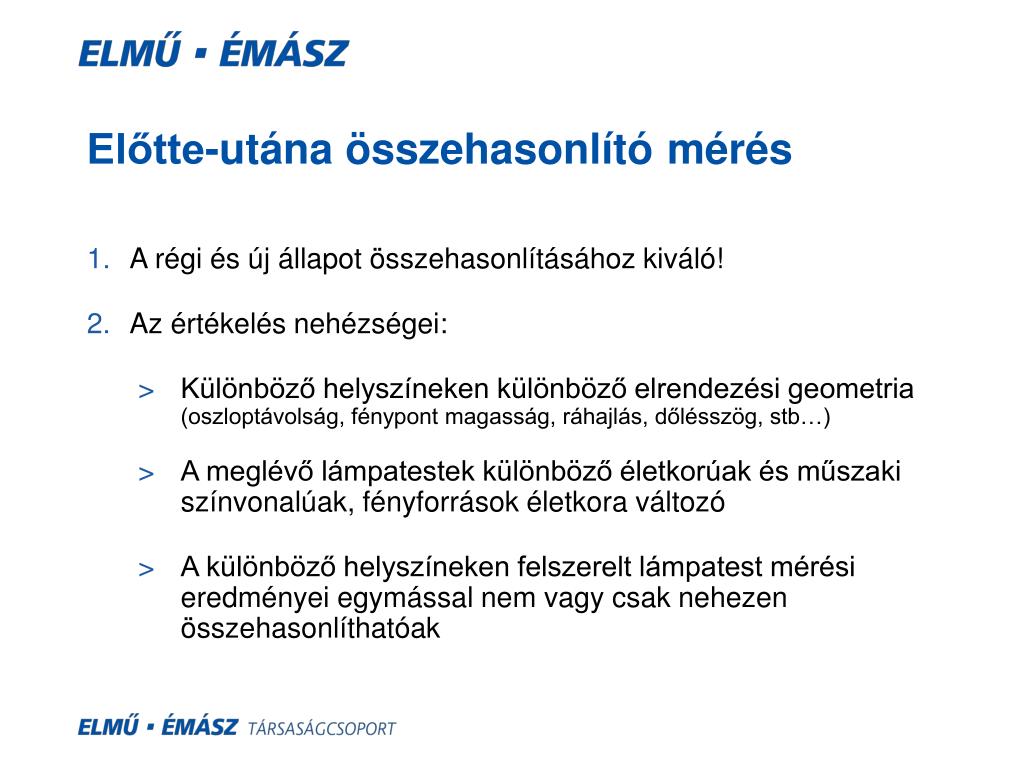

  14. Előtte-utána összehasonlítómérés • A régi és új állapot összehasonlításához kiváló! • Az értékelés nehézségei: • Különböző helyszíneken különböző elrendezési geometria (oszloptávolság, fénypont magasság, ráhajlás, dőlésszög, stb…) • A meglévő lámpatestek különböző életkorúak és műszaki színvonalúak, fényforrások életkora változó • A különböző helyszíneken felszerelt lámpatest mérési eredményei egymással nem vagy csak nehezen összehasonlíthatóak

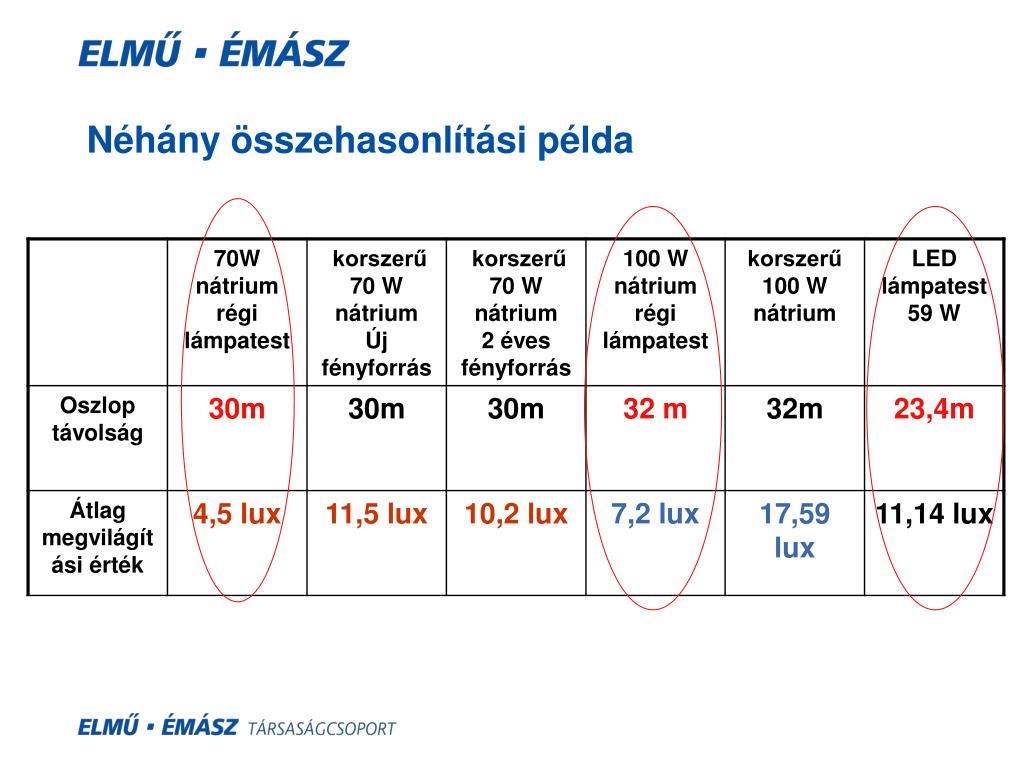

  15. Néhány összehasonlítási példa

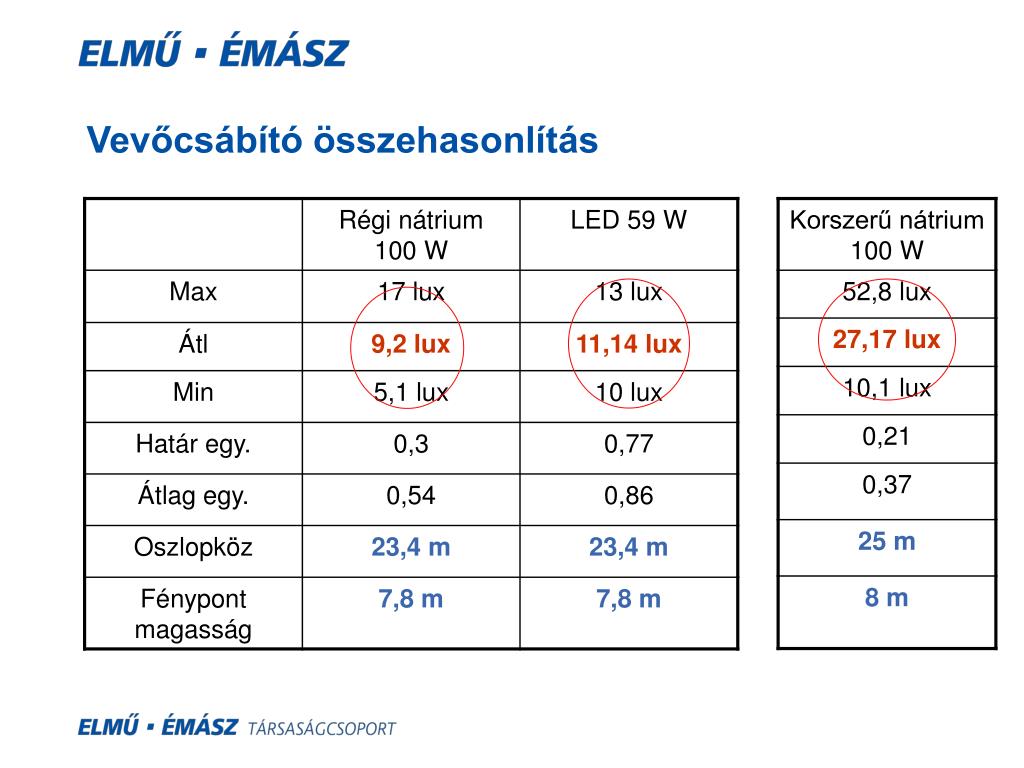

  16. Vevőcsábító összehasonlítás

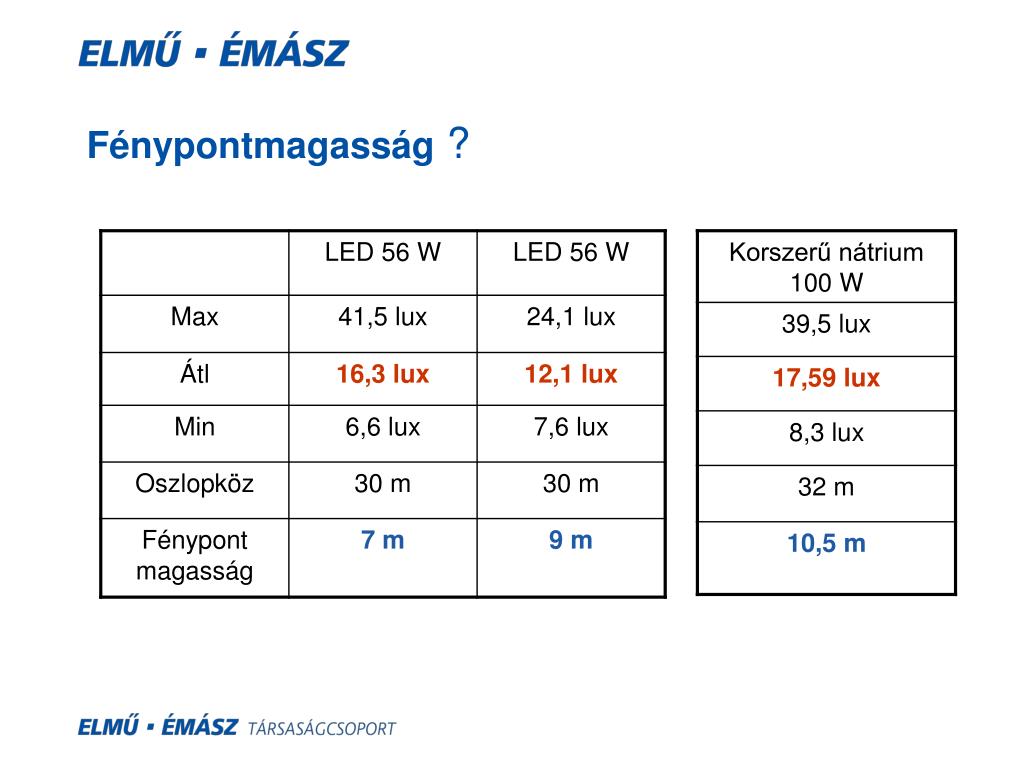

  17. Fénypontmagasság ?

  18. Mit-mihez hasonlítunk?

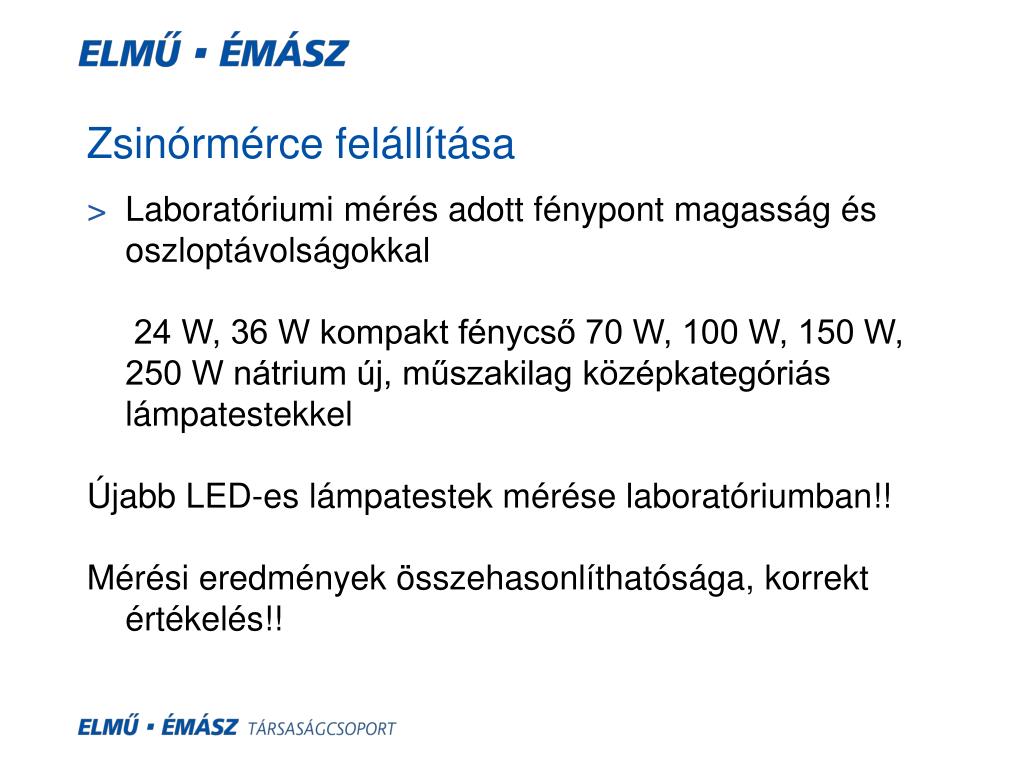

  19. Zsinórmérce felállítása • Laboratóriumi mérés adott fénypont magasság és oszloptávolságokkal 24 W, 36 W kompakt fénycső 70 W, 100 W, 150 W, 250 W nátrium új, műszakilag középkategóriás lámpatestekkel Újabb LED-es lámpatestek mérése laboratóriumban!! Mérési eredmények összehasonlíthatósága, korrekt értékelés!!

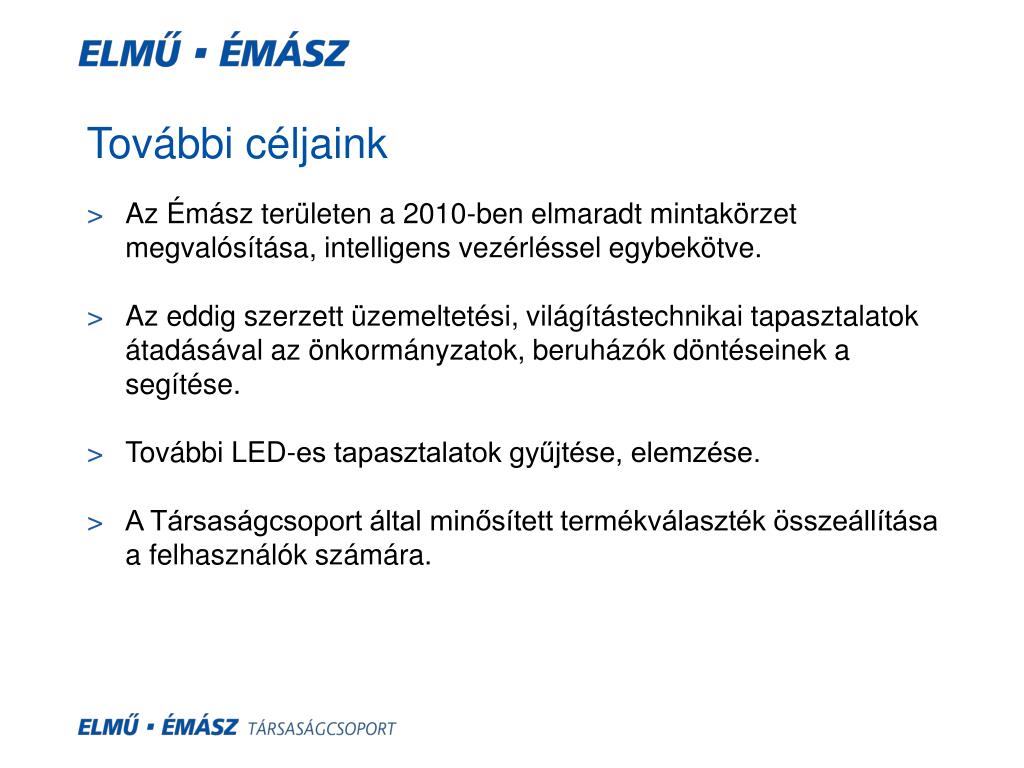

  20. További céljaink • Az Émász területen a 2010-ben elmaradt mintakörzet megvalósítása, intelligens vezérléssel egybekötve. • Az eddig szerzett üzemeltetési, világítástechnikai tapasztalatok átadásával az önkormányzatok, beruházók döntéseinek a segítése. • További LED-es tapasztalatok gyűjtése, elemzése. • A Társaságcsoport által minősített termékválaszték összeállítása a felhasználók számára.

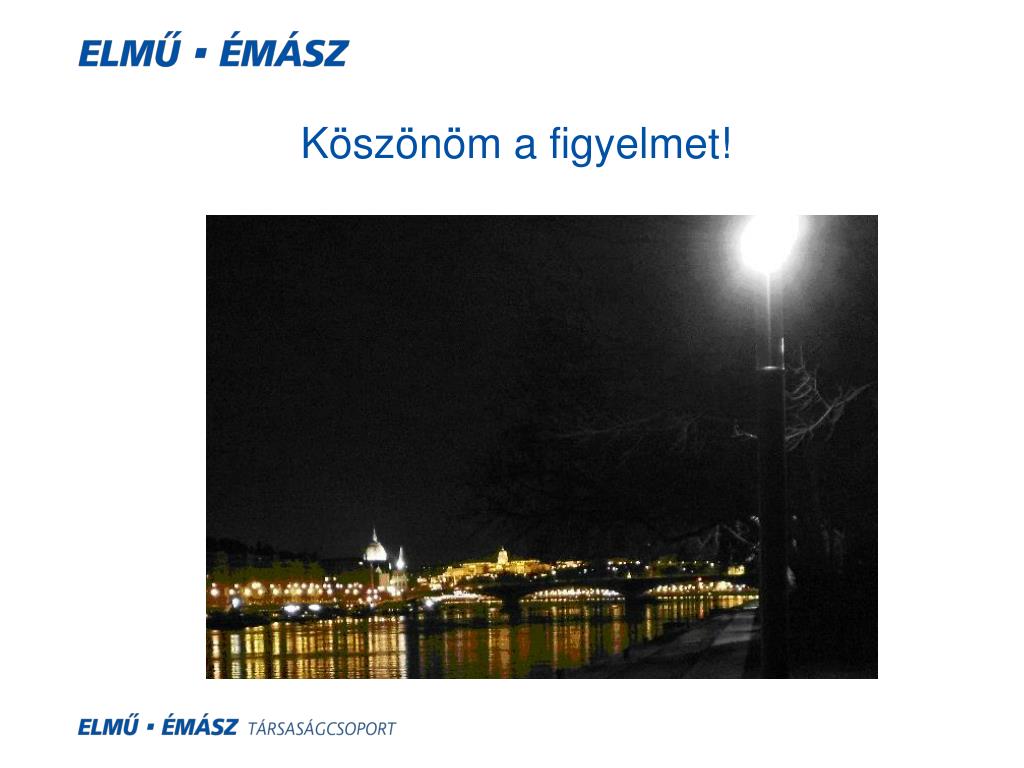

  21. Köszönöm a figyelmet!
