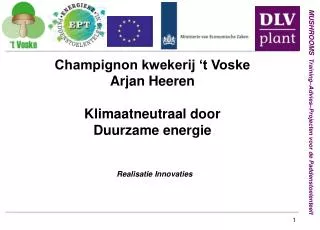

  1. Champignon kwekerij ‘t Voske Arjan Heeren Klimaatneutraal door Duurzame energie Realisatie Innovaties

  2. Opties en inpassing op ‘t Voske en tuinbouwkas • Centraal kanaal op WKO met warmtepomp • overschot laagwaardige warmte (14 ºC) / koude (9 ºC) op seizoen basis opgeslagen in WKO (5 jr. thermische balans) • PV zonnepanelen  ook voor tuinbouwkas • past ideaal bij hogere elektrabehoefte in zomer voor koeling • reduceert instralingswarmte • Champbrander / energiecentrale • stoomproductie • verwarming (via warmtewisselaar)  ook voor tuinbouwkas • elektra opwekking (via stoomturbine)

  3. Klimatisering centraal kanaal

  4. Principe WKO opslag (+/- 500 kW max.) Warmtewisselaar Grondwater Bronnen

  5. Warmtepomp (+/- 200 kW max.)

  6. PV Dakpanelen (monokristallijne en dunne film) Monokristallijne dakpanelen Hogere efficiency per m2 Minder panelen / draagsysteem Presteert beter bij direct zonlicht Dunne film dakpanelen Lagere prijs per kWp Presteert beter bij diffuus zonlicht Presteert beter bij hoge temp.

  7. PV Raampanelen (dunne film)

  8. Zonnepanelen ‘t Voske in cijfers • 16 dunne film raampanelen leveren +/-1.000 kWh/jaar • 256 dunne film dakpanelen leveren +/-24.672 kWh/jaar • 468 monokristallijne dakpanelen leveren +/-105.570 kWh/jaar • Totaal: 1218 m2 PV panelen leveren +/-132.242 kWh/jaar • Dakvlak en hoofdaansluiting worden hiermee optimaal benut

  9. Biomassa WKK • Wekelijks afgewerkte champost beschikbaar • Energiekosten elektra/gas +/- € 35 per ton (handoogst) • Afzetkosten champost +/- €12 per ton • Verbranding in wervelbed mogelijk (gebouw nodig) • Voorraad bunker(2 weken champost hoeveelheid) • Voordroging nodig (van +/-67 % naar +/-35 % vochtgehalte) • Rookgasreiniging nodig (o.a. cycloon) • As afvoer(verkocht aan kunstmest industrie)

  10. WervelbedbranderVerkleind voor individuele bedrijfstoepassing

  11. ‘Champbrander’ indicatieve cijfers 1 MW (thermische) champbrander bij 100 % capaciteit: • Champbrander input: 110 ton/week champost, 35 % vocht • Netto output champbrander 1.000 kWth = 70 % rendement (de overige 30 % zijn nodig voor het drogen maar worden teruggewonnen in de vorm van water van 70 graden) • Max output stoomturbine +/- 100 kWe = 10 % rendement • Beschikbare thermische energie na stoomturbine +/- 900 kWth Potentiële besparing +/- €50 per ton champost (handoogst zonder energie en champost afzetkosten + asopbrengst)

  12. Thermische Conversie 1MWth, 100 kWe

  13. Start bouw(Juni 2012)

  14. Bedankt voor uw aandacht Vragen? Volg het demoproject EPT www.energiekepaddenstoelentelers.nl
