  1. Teoria sterowania Wykład 2 Sygnały w układach sterowania.

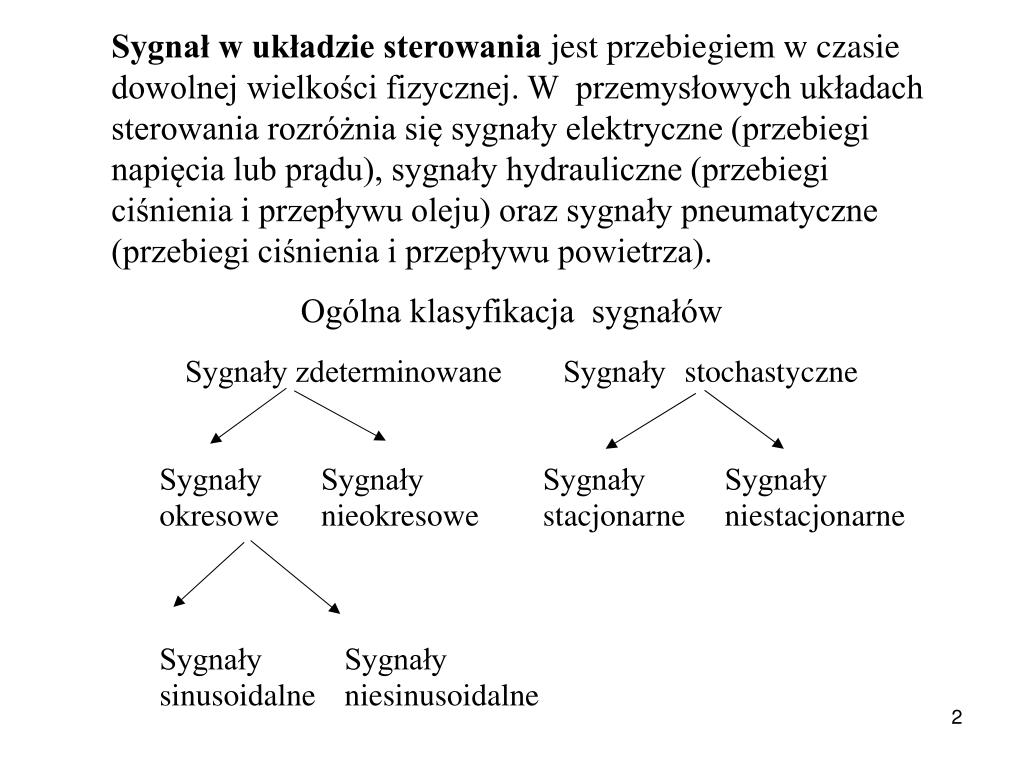

  2. Sygnał w układzie sterowania jest przebiegiem w czasie dowolnej wielkości fizycznej. W przemysłowych układach sterowania rozróżnia się sygnały elektryczne (przebiegi napięcia lub prądu), sygnały hydrauliczne (przebiegi ciśnienia i przepływu oleju) oraz sygnały pneumatyczne (przebiegi ciśnienia i przepływu powietrza).

  3. Amplituda F1  1 Sygnały zdeterminowane to takie przebiegi czasowe, które dają się opisać za pomocą określonych zależności matematycznych (funkcji). Sygnały okresowe 1. Sygnały sinusoidalne

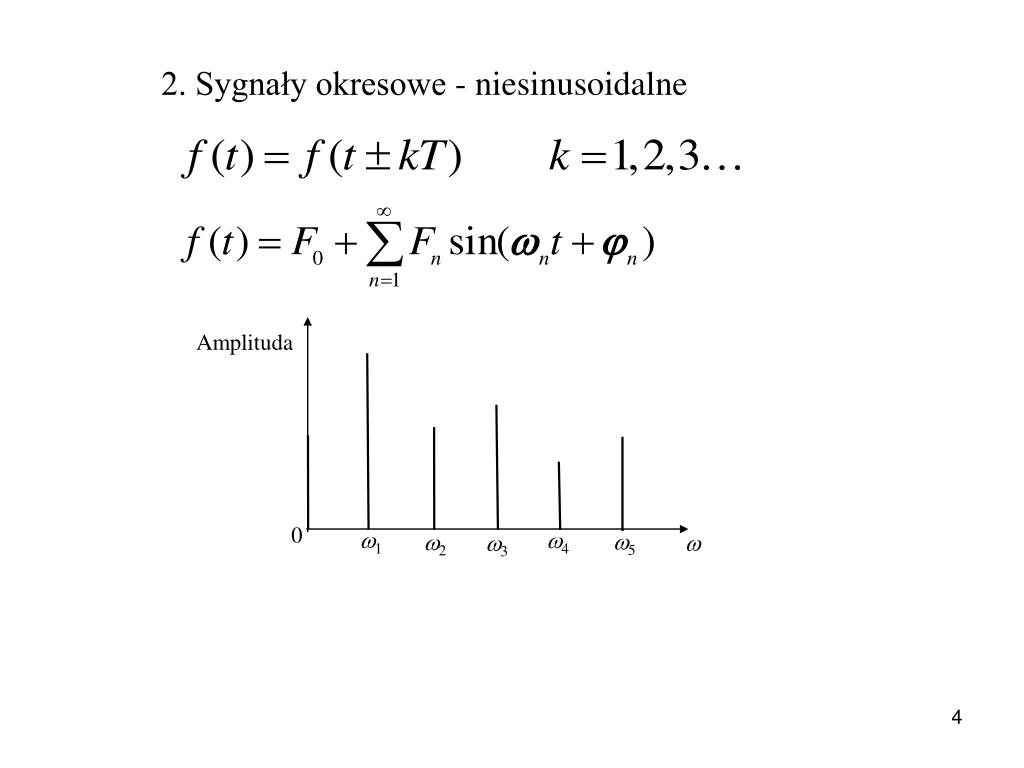

  4. 2. Sygnały okresowe - niesinusoidalne Amplituda 0 1 4 5 2  3

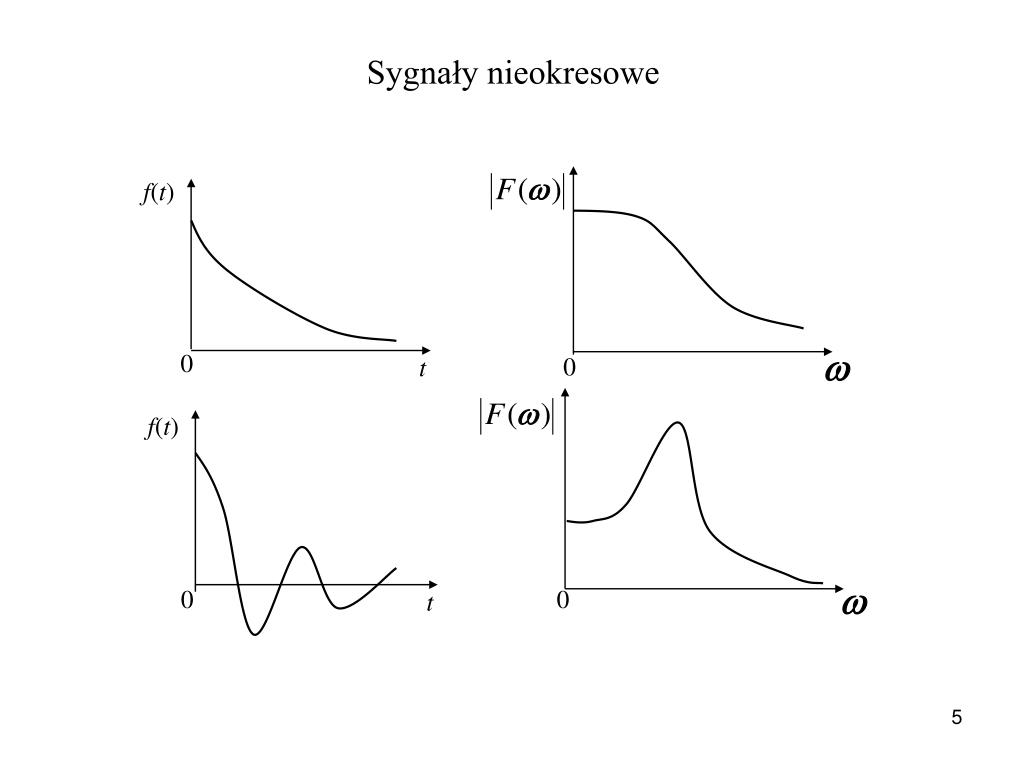

  5. f(t) 0 0 t f(t) 0 0 t Sygnały nieokresowe

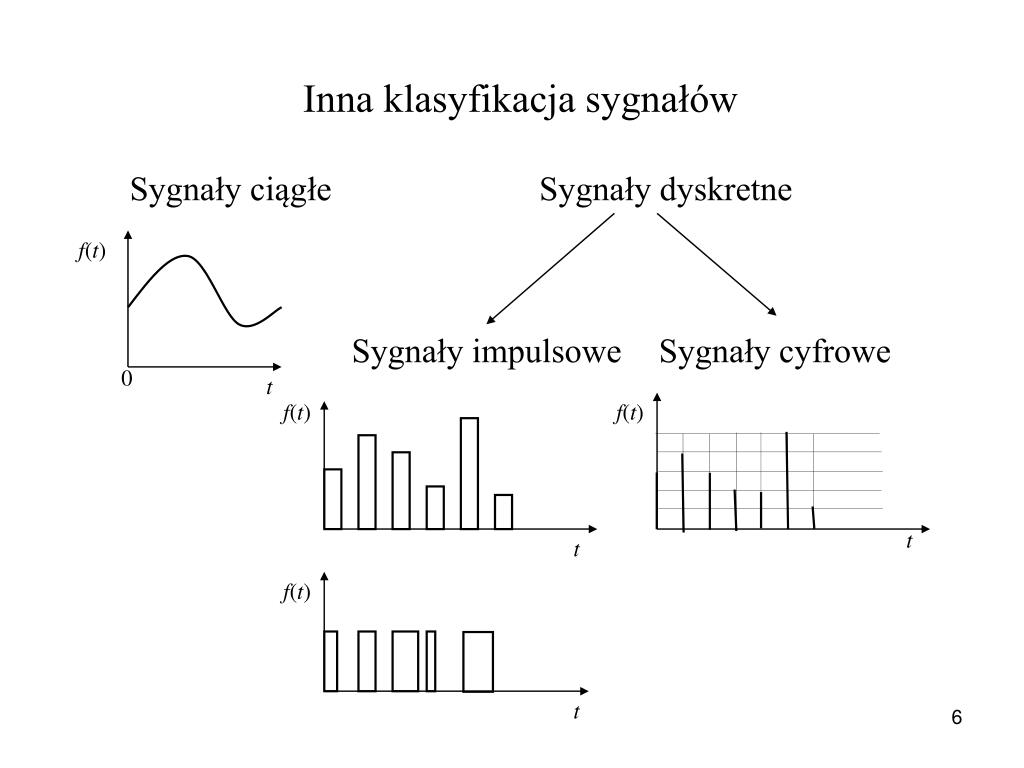

  6. f(t) 0 t f(t) f(t) t t f(t) t Inna klasyfikacja sygnałów Sygnały ciągłe Sygnały dyskretne Sygnały impulsowe Sygnały cyfrowe

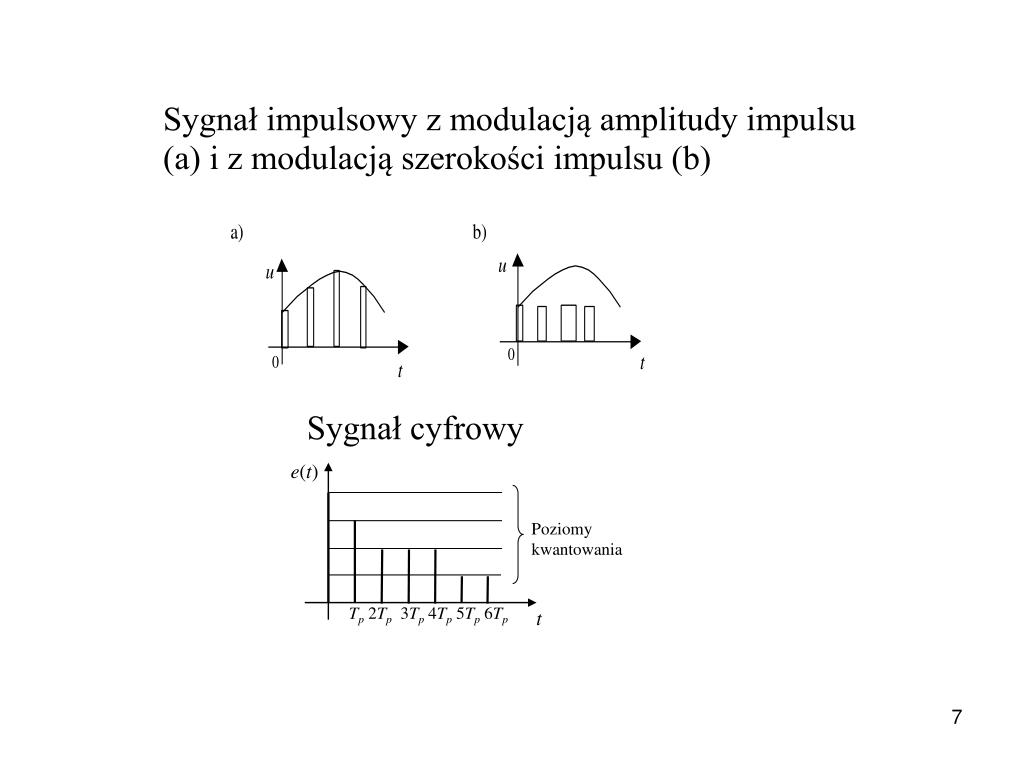

  7. e(t) Poziomy kwantowania Tp 2Tp 3Tp 4Tp5Tp6Tp t Sygnał cyfrowy

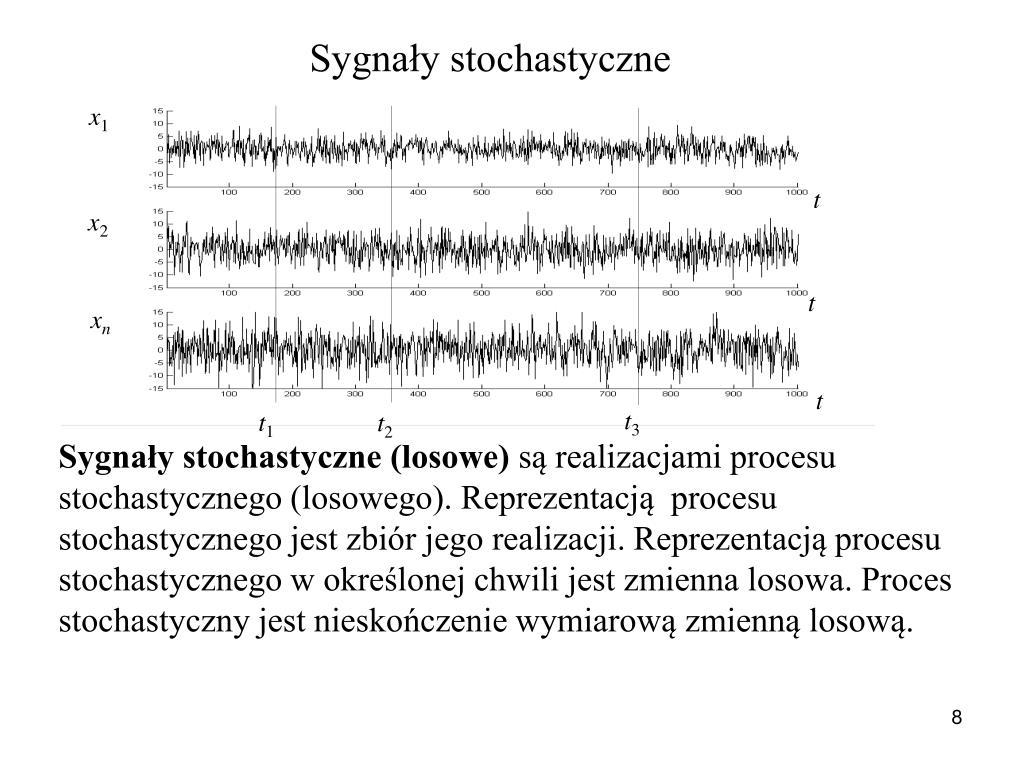

  8. x1 t x2 t xn t t3 t1 t2 Sygnały stochastyczne Sygnały stochastyczne (losowe) są realizacjami procesu stochastycznego (losowego). Reprezentacją procesu stochastycznego jest zbiór jego realizacji. Reprezentacją procesu stochastycznego w określonej chwili jest zmienna losowa. Proces stochastyczny jest nieskończenie wymiarową zmienną losową.

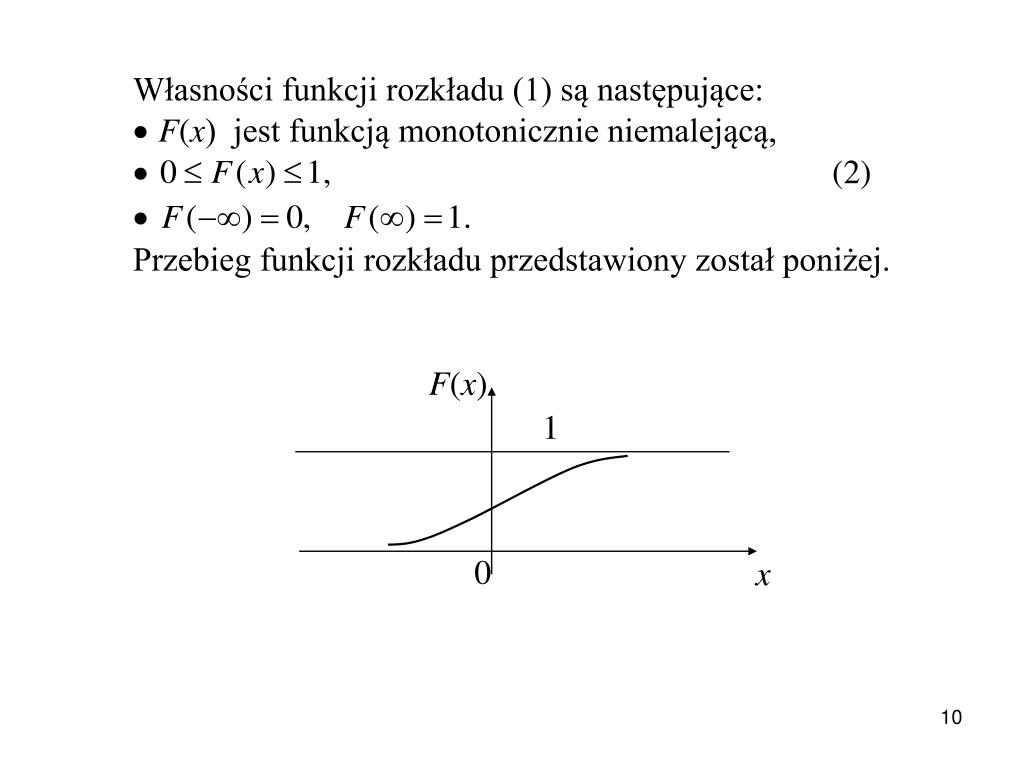

  9. F(x) 1 0 x

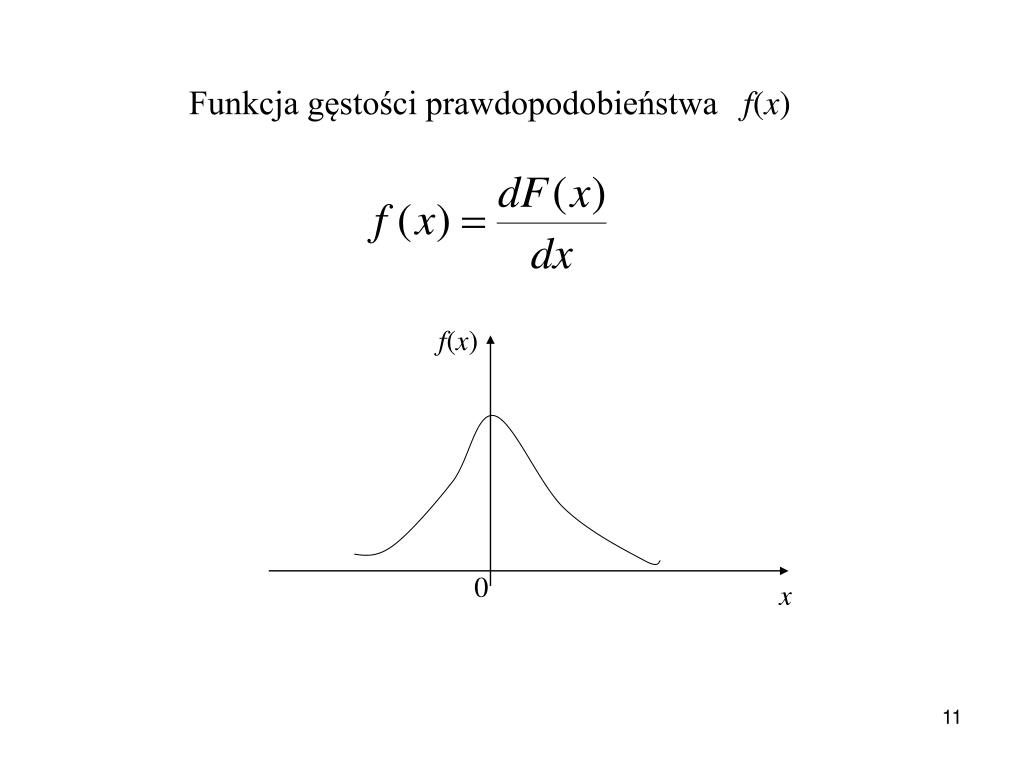

  10. Funkcja gęstości prawdopodobieństwa f(x) f(x) 0 x

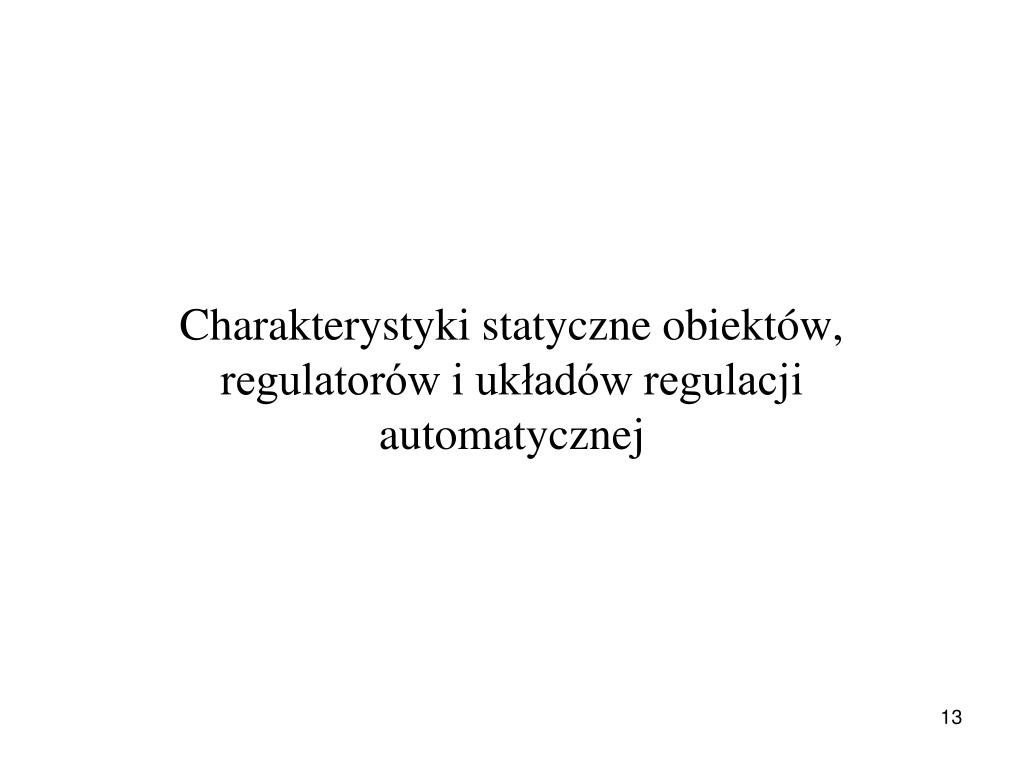

  11. Charakterystyki statyczne obiektów, regulatorów i układów regulacji automatycznej

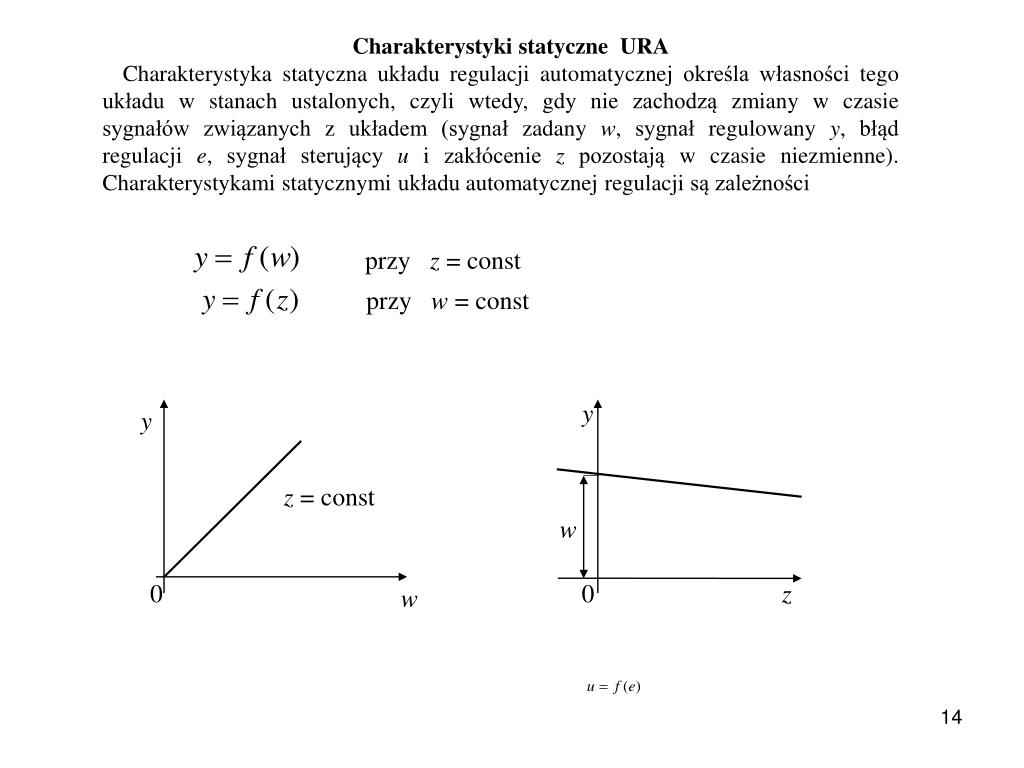

  12. y z Charakterystyki statyczne URA Charakterystyka statyczna układu regulacji automatycznej określa własności tego układu w stanach ustalonych, czyli wtedy, gdy nie zachodzą zmiany w czasie sygnałów związanych z układem (sygnał zadany w, sygnał regulowany y, błąd regulacji e, sygnał sterujący u i zakłócenie z pozostają w czasie niezmienne). Charakterystykami statycznymi układu automatycznej regulacji są zależności przy z = const przy w = const y z = const w 0 0 w

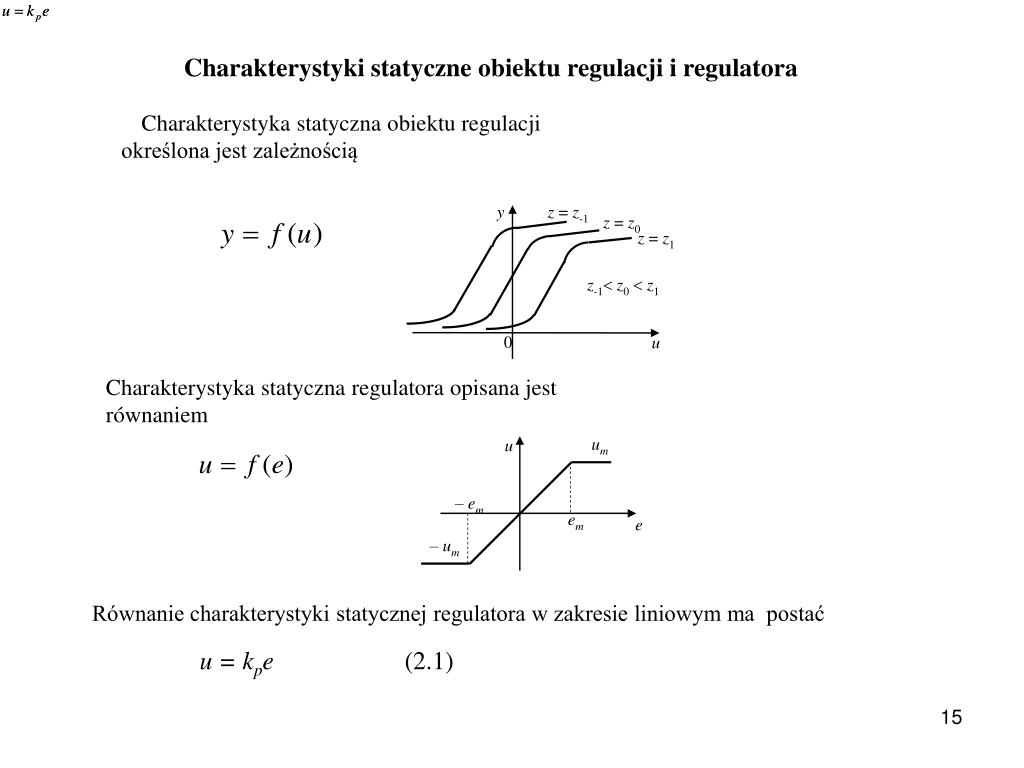

  13. Charakterystyki statyczne obiektu regulacji i regulatora Charakterystyka statyczna obiektu regulacji określona jest zależnością um u y z = z-1 z = z0 z = z1 – em z-1z0 z1 em e – um 0 u Charakterystyka statyczna regulatora opisana jest równaniem Równanie charakterystyki statycznej regulatora w zakresie liniowym ma postać u = kpe (2.1)

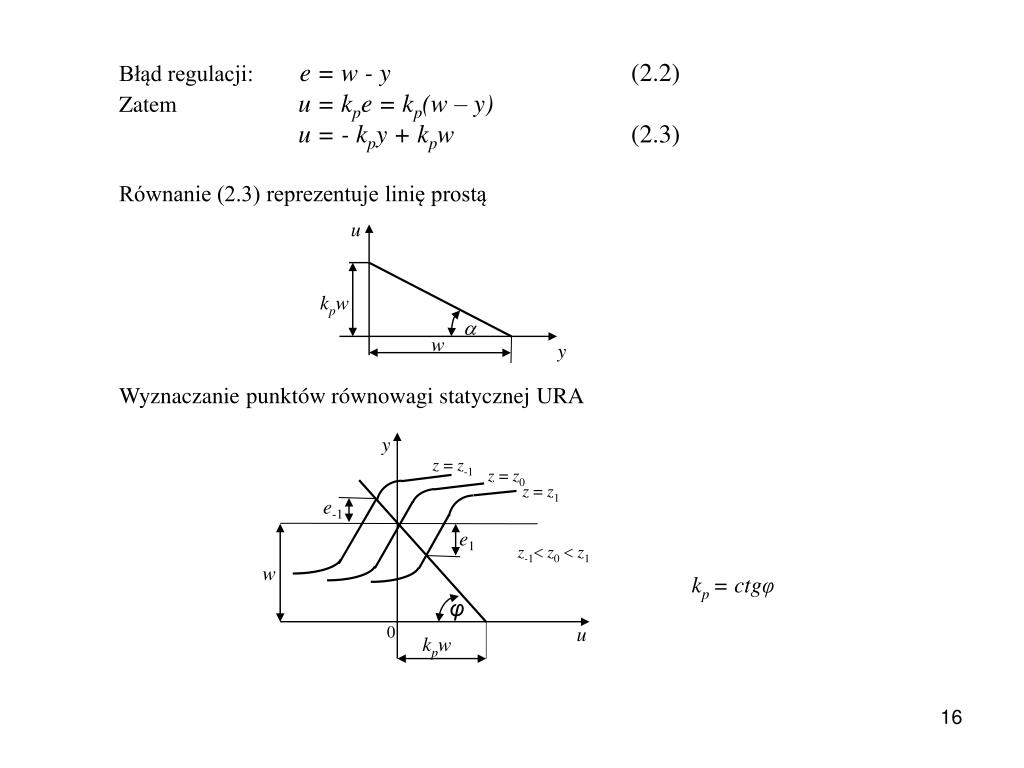

  14. Błąd regulacji: e = w - y (2.2) Zatem u = kpe = kp(w – y) u = - kpy + kpw (2.3) Równanie (2.3) reprezentuje linię prostą y kpw z = z-1  z = z0 w z = z1 z-1z0 z1 u 0 u Wyznaczanie punktów równowagi statycznej URA y e-1 e1 w kp = ctgφ φ kpw

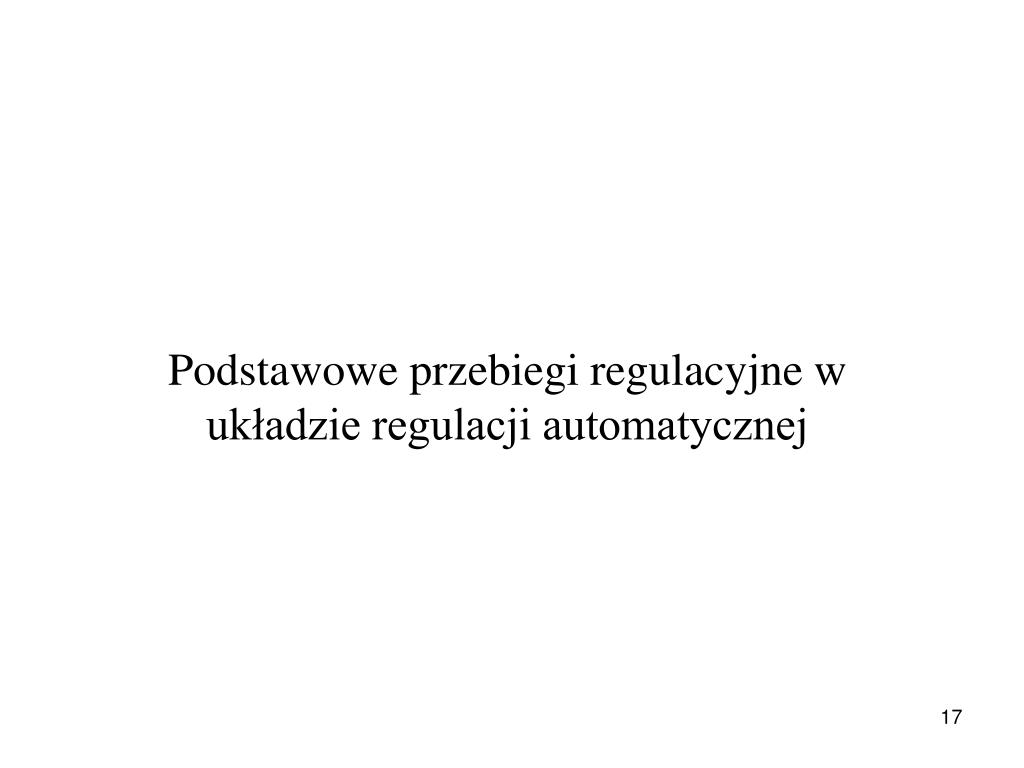

  15. Podstawowe przebiegi regulacyjne w układzie regulacji automatycznej

  16. Schemat blokowy układu regulacji automatycznej + y(t) - sygnał sterowany (sygnał regulowany, wielkość regulowana), w(t) - sygnał zadany (wartość zadana) wielkości regulowanej, e(t) = w(t) – y(t) - sygnał błędu sterowania (uchyb regulacji), u(t) - sygnał sterujący (sterowanie), z(t) - sygnał zakłócający (zakłócenie).

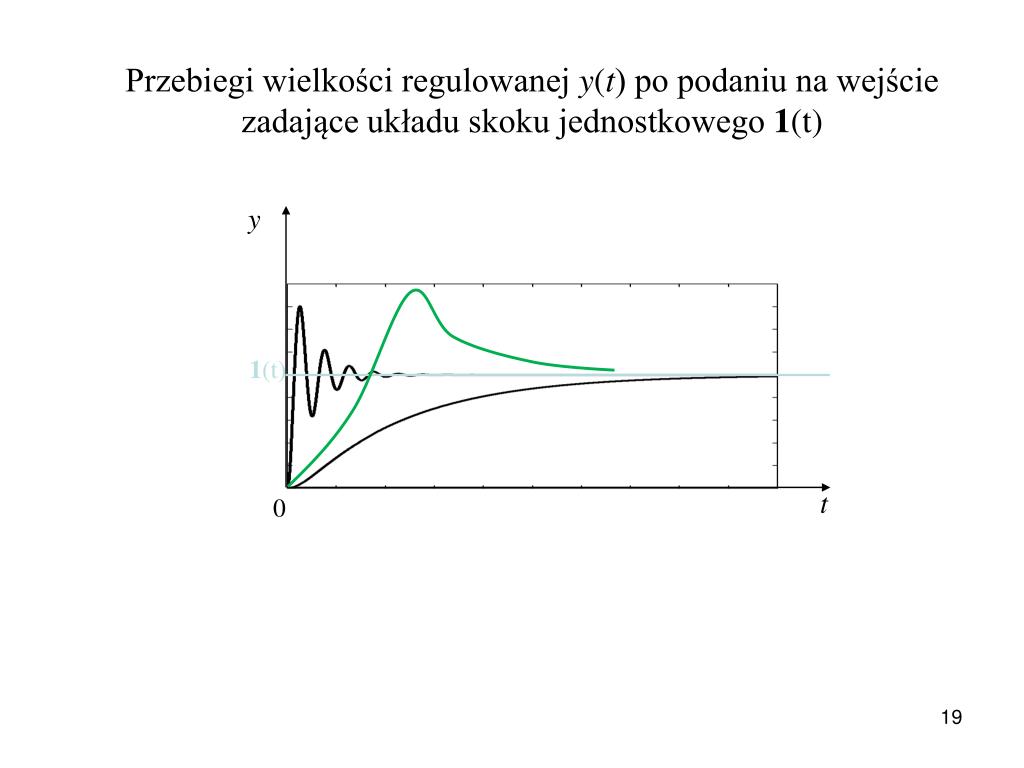

  17. y t Przebiegi wielkości regulowanej y(t) po podaniu na wejście zadające układu skoku jednostkowego 1(t) 1(t) 0

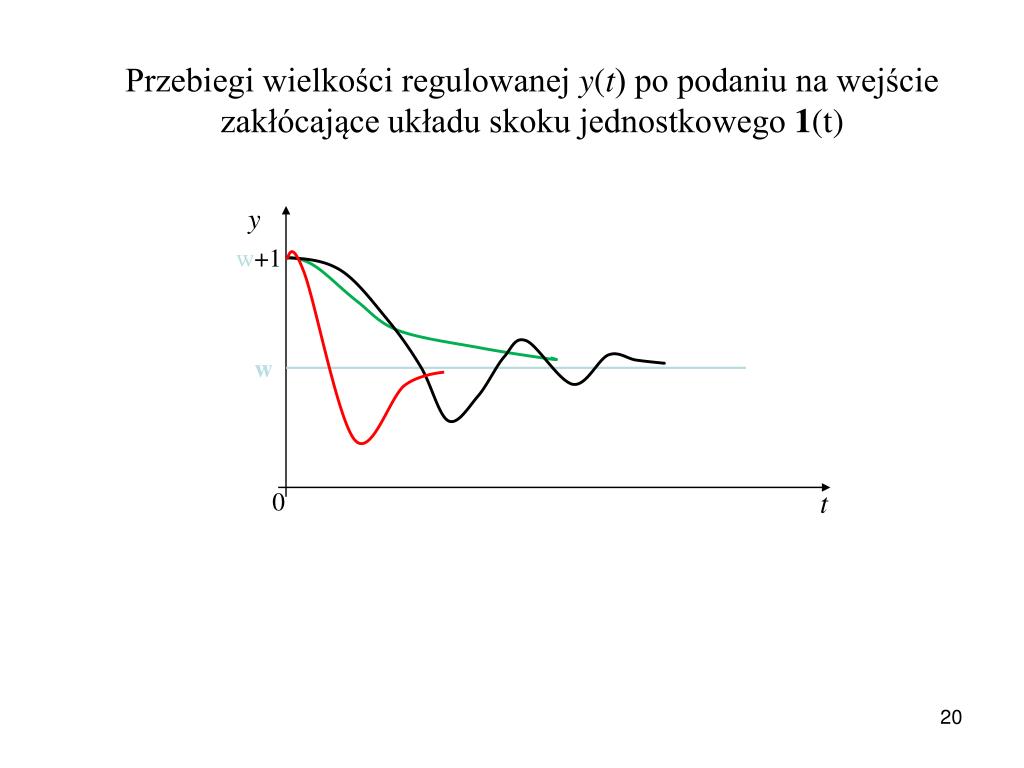

  18. Przebiegi wielkości regulowanej y(t) po podaniu na wejście zakłócające układu skoku jednostkowego 1(t) y w+1 w t 0

  19. Przebiegi błędu regulacji e(t) po podaniu na wejście zadające układu skoku jednostkowego 1(t) e 1 0 t
