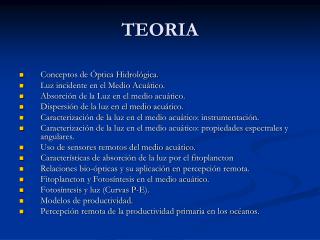

  1. TEORIA • Conceptos de Óptica Hidrológica. • Luz incidente en el Medio Acuático. • Absorción de la Luz en el medio acuático. • Dispersión de la luz en el medio acuático. • Caracterización de la luz en el medio acuático: instrumentación. • Caracterización de la luz en el medio acuático: propiedades espectrales y angulares. • Uso de sensores remotos del medio acuático. • Características de absorción de la luz por el fitoplancton • Relaciones bio-ópticas y su aplicación en percepción remota. • Fitoplancton y Fotosíntesis en el medio acuático. • Fotosíntesis y luz (Curvas P-E). • Modelos de productividad. • Percepción remota de la productividad primaria en los océanos.

  2. PRACTICAS • Radiometria acuatica utilizando instrumentos de campo: SIMBADA. • Medición de la concentración de clorofila-a (espectrofotometriay HPLC). • Medición del coeficiente de absorción del material particulado en agua de mar. • Medición del coeficiente de absorción de la materia orgánica disuelta en agua de mar. • Medición de la Productividad Primaria del Fitoplancton. • Fluorescencia Variable (Phyto-PAM) • Modelos de Productividad.

  3. Bibliografía Basica: Kirk, J.T.O. 1994. Light and Photosynthesis in Aquatic Ecosystems. Mobley, C.D. 1994. Light and Water. CD. Falkowski & Raven. 1997. AquaticPhotosynthesis. Williams, Thomas & Reynolds. 2002. Phytoplankton productivity: carbon assimilation in marine and freshwater ecosystems. IOCCG Reports.http://www.ioccg.org/

  4. Bibliografia Complementaria: • Pagina de Profesores FCM • Liga a Biooptica

  5. Forma de Evaluación • Presentación de lecturas sugeridas 50 %. • Reporte de Practicas de Laboratorio 10 %. • Examen Final 40 %.

  6. Conceptos de Óptica Hidrológica Que es BIO-OPTICA? Rama de la ciencia que estudia la relación entre la luz y los componentes del agua Por que estudiarla? • Ayuda a entender los factores que contribuyen a regular la transferencia de la luz dentro del agua • Esto esta relacionado a los procesos biogeoquímicos y en especial con la productividad primaria fitoplanctonica y el ciclo global del carbono

  7. ESCALAS MOLECULAR - GLOBAL Jeffrey & Mantoura, 1997

  8. Que es OPTICA? Parte de la Física que estudia la Radiación Electromagnética Conceptos de Óptica Hidrológica Que es RADIACION ELECTROMAGNETICA? Ondas Electromagnéticas (400-700 nm)

  9. LUZ: Onda Electromagnética: partículas con una carga electromagnética Características de una onda: Longitud de onda, l Amplitud, A Velocidad, c (~300.000 km/s en vacío) n = c/l

  10. Luz son partículas: Fotones Foton con Energia, e • Fotones no tienen masa, pero: • Tienen momentum = h/l • Puedentransferirenergia en colisiones • Carganunaciertacantidad de energia e = hn = hc/l h = constante de Planck = 6.63 x 10-34 J s-1

  11. Propiedades que definen el campo de radiación electromagnética

  12. Angulo Sólido Medida de la proporción de “espacio/volumen” que esta integrado entre un punto y la superficie. Unidad: steradiano (sr), ángulo desde el centro de una esfera a un área en su superficie que tendrá un área igual al cuadrado de su radio. Area Esfera= 4p r2 Area de 1 Steradiano = r2 1 Esferamide 4psteradianos

  13. Radiancia, L(q,f): es el flujo de energía emitido o recibido por unidad de área a través de un cono con un ángulo sólido. f dS (W (o quanta s-1) m-2 sr-1)

  14. Irradiancia, E: No toma en cuenta el ángulo de incidencia del flujo de fotones, y es el flujo de fotones integrado en determinada área (dS). • Unidades: W m-2, quanta (o fotones) m-2 s-1, mol de quanta (o fotones) m-2 s-1.

  15. Reflectancia:

  16. La Radiación Electromagnética Interacción con el medio acuático y las partículas

  17. Ley de Lambert-Beer • Explica de forma matemática como la luz es absorbida por la materia (agua). • La ley dice que tres fenómenos son responsables de disminuir la cantidad de luz después que esta pasa por algún medio que absorba: • La cantidad (concentración) de material que absorbe en el medio. • La distancia que la luz tiene que «viajar» a través de la muestra (trayecto óptico) • Probabilidad de que el fotón de cierta longitud de onda sea absorbido por el material (coeficiente de absorción o de extinción molar del material).

  18. La cantidad de radiación absorbida puede ser medida de diferentes maneras: Transmitancia, T = F/F0 % Transmitancia, %T = 100T Absorbancia, A = log10F0/F A = log10 1/T A = log10 100/%T A = 2 - log10 %T F F0

  19. Ley de Lambert-Beer A = e b c • : coeficiente de extinción molar – L mol-1 cm-1 • b : longitud de la muestra (cubeta) – cm • c : concentración del compuesto en solución – mol L-1 Aes directamente proporcional a c

  20. Para altas concentraciones no se obedece la Ley Implicaciones en mediciones con espectrofotometros

  21. m-1 a = es la fracción del flujo incidente que es absorbido dividido por la espesura de la capa que absorbió. Unidad = m-1. F0 b = es la fracción del flujo incidente que se disperso dividido por la espesura de la misma capa. • Absorbancia, A / “Scaterance”, B / Atenuacion, C Fb Dr c = “coeficiente de atenuacion”

  22. Propiedades Ópticas Inherentes • Que le puede suceder a los fotones en el agua? Estos pueden ser ABSORBIDOS o DISPERSOS. Coeficiente de Absorción Coeficiente de Dispersión (scattering) POI (IOP): son denominadas de inherentes porque su magnitud y variación depende solamente de los componentes que están en el medio acuático y no de la geometría de incidencia de luz.

  23. Propiedades Ópticas Aparentes POA (AOP): son denominadas de aparentes porque su magnitud y variación SI depende de la geometría (ángulos) de incidencia de luz. • Coeficiente de Atenuación Vertical para la irradianciadownwelling, Kd • irradianciaupwelling, Ku e • irradiancia escalar, K0 K : es una medida que especifica la tasa de atenuación de la luz en la vertical, o sea, en la columna de agua. Esto parte del hecho que existe una disminución exponencial de la luz con la profundidad y por tanto el K nos indica a que tasa esto ocurre (Ley de Lambert-Beer). • Reflectancia, R

  24. COMO CALCULAR • AtenuacionExponencial: Irradiometro • - Ley de Lambert-Beer • - Se calcula el Ln (Ez) y se ajusta a unaregresion linear • - Inclinacion: Coeficiente de Atenuacion, Kd Irradiancia E0 > Kd < Kd Profundidad (z) Ze = 1% E0 Ze = 0.1% E0 • Disco de Secchi, ZSD oceánicas

  25. La luz cambia con la profundidad en INTENSIDAD y en CALIDAD

  26. CALCULOS Kd verde = 0.12 m-1 Kdviol = 0.16 m-1

  27. Retirado de Green & Sosik, 2004.

  28. Retirado de Zheng et al, 2002

  29. f dS Por que depende del ángulo de incidencia? Retirado de Zheng et al, 2002

  30. Profundidad Óptica, z

  31. Luz Incidenteen la superficieterrestre

  32. VARIACION ESPECTRAL

  33. VARIACION EN INTENSIDAD (ESPACIAL x TEMPORAL) Tiempo X Latitud

  34. r1 qs qr qn r2 Interfase aire-agua =1 Reflexión es el cambio de dirección de una onda (electromagnética) en la interfase entre dos medios de características diferentes de tal forma que la onda se regresa al medio de donde se origino. Reflexión La fracción de la luz incidente que es reflejada por una superficie es determinada por el COEFICIENTE DE REFLEXION, R (Ley de Fresnel): Refracción =1.33 Porcentual reflejado puede ser 2% - 100% Refracción representa el cambio en el ángulo de propagación de una onda (eletromagnetica) al pasar de un medio a otro con diferentes características e diferentes Índices de Refracción (r) – Ley de Snell.

  35. Color del Agua Reflexión Refracción AbsorciónxEsparcimiento

  36. OcéanoAbierto

  37. FloracionesPrimaverales

  38. Material Disuelto en el Agua

  39. Cocolitoforidos

  40. Trichodesmium AbsorciónxEsprcimiento
